Исследование трехразрядного десятичного ОЗУ
ЛАБОРАТОРНАЯ
РАБОТА
ИССЛЕДОВАНИЕ
ТРЕХРАЗРЯДНОГО ДЕСЯТИЧНОГО ОЗУ
Цель работы: Ознакомиться со схемотехническим
решением и функционированием оперативного запоминающего устройства,
предназначенного для записи, хранения и считывания 800 трехразрядных десятичных
чисел.
Описание схемы устройства

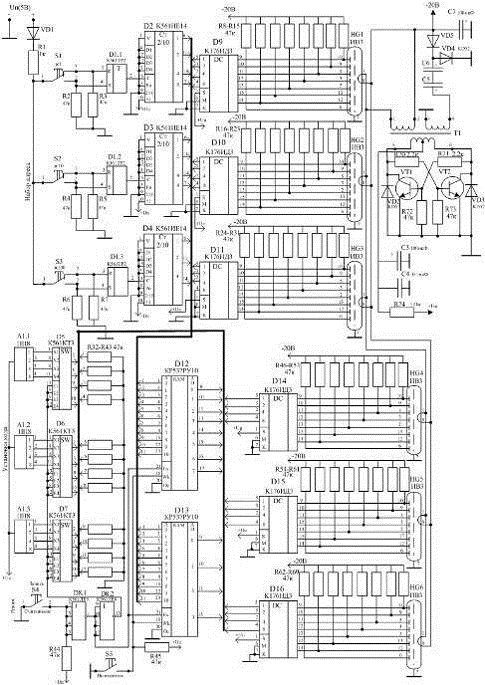

Принципиальная схема исследуемого макета ОЗУ
приведена на рис. 1. ОЗУ предназначено для оперативной записи или считывания
одного из 800 трехразрядных десятичных чисел, задаваемых с помощью десятичных
переключателей А1. Запоминание осуществляется на двух микросхемах D12,
D13. Включение
микросхем D12, D13
осуществляется подачей сигнала CS
при нажатии на кнопку S5
ИСПОЛНЕНИЕ. Выбор режима работы этих микросхем (ЗАПИСЬ-СЧИТЫВАНИЕ) производится
тумблером S4 РЕЖИМ путем
задания определенной полярности сигнала Wк.
Адрес ячейки ОЗУ формируется кнопками S1,
S2, S3
путем последовательного набора значения разряда адреса. Набираемый
последовательно код разряда адреса преобразуется счетчиками D2, D3, D4 в
параллельный, поступающий на вход адреса микросхем D12, D13. Набираемый код
адреса через дешифраторы D9, D10, D11 индицируется люминесцентными индикаторами
HG1, HG2,
HG3.
Записываемое или считываемое число в
двоично-десятичном коде подается (снимается) на входы данных микросхем D12, D13
и индицируются индикаторами HG4,
HG5, HG6.
Преобразователи напряжения на транзисторах VT1,
VT2 и трансформаторе
Т1 предназначены для создания напряжения питания накалов (~ 1,2В) и сеточного
напряжения (-20В) всех индикаторов.
запись десятичный число напряжение
Рисунок 1
КОНТРОЛЬНЫЕ ВОПРОСЫ:
. Каково назначение триггеров D1?
Подача напряжения на микросхемы.
. Каким образом можно обнулить все ячейки
ОЗУ?
Нажать на кнопки S1,
S2, S3.
