Исследование распределения электрических полей и электрического тока в различных средах, при использовании программной среды Elcut
Федеральное
государственное бюджетное образовательное учреждение высшего профессионального
образования
«Алтайский
государственный технический университет им. И.И. Ползунова»
Факультет
информационных технологий
Кафедра
информационных технологий
Отчёт
по практической работе
по
дисциплине
«Физические
основы получения информации»
«Исследование
распределения электрических полей и электрического тока в различных средах, при
использовании программной среды Elcut»
Студент группы
Преподаватель
БАРНАУЛ 2012
Цель работы: научиться использовать программную
среду Elcut для исследования распределения электрических полей и растекания
электрического тока в различных средах.
Задание:
познакомиться с программной средой Elcut,
освоить основные инструменты и методы создания объектов, определения граничных
условий, решения задачи и визуализации результатов расчета;
выполнить моделирование предложенных упрощенных
электрических;
произвести расчёт предложенных параметров и
визуализировать результаты расчёта.
Ход работы:
На начальном этапе выполнения работы, мы создаём
новый проект в программе Elcut. Задаём все необходимые параметры и создаём
геометрическую модель, состоящую из двух электродов, один из которых имеет
потенциал «+1В», другой - «-1В», электроды расположены в проводящей среде, в
середине которой имеется область, заполненная воздухом.

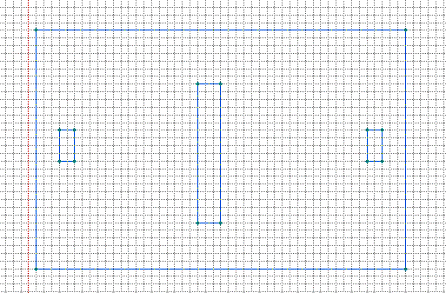

Рисунок 1 - Геометрическая модель системы
После этого построим сетку.
ток
электрод elcut

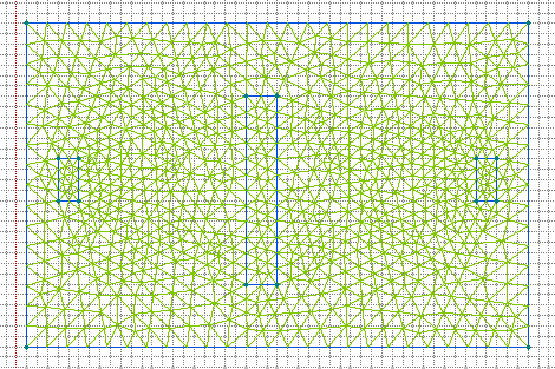

Рисунок 2 - Модель с построенной сеткой
Запустим решение, нажатием кнопки «Решить». В
результате получим картину распределения токов в проводящей среде.

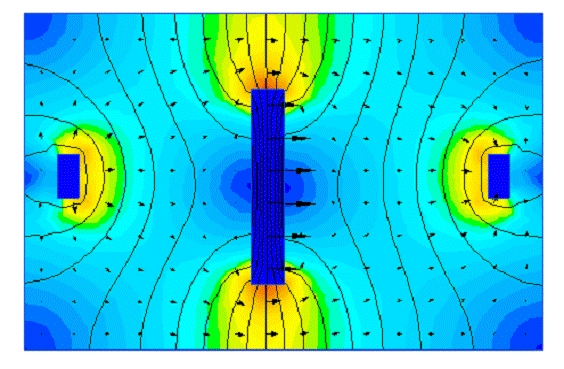

Рисунок 3 - Картина распределения токов в
проводящей среде
Выводы
В ходе выполнения практической работы мы
приобрели навыки в использовании программной среды Elcut
на примере исследования растекания токов в геометрической модели, состоящей из
двух электродов.
