КУРСОВОЙ ПРОЕКТ

Исследование пассивного LCR - ФВЧ третьего порядка

Задание

). Для заданного варианта произвести расчет ФВЧ (данные для расчета приведены в приложении 1).

). Набрать схему на рабочем экране МС-5. В качестве источника входного сигнала использовать синусоидальный источник типа «General».

). Произвести моделирование схемы в частотной области.

). Определить все характерные параметры АЧХ:

*). Неравномерность АЧХ в полосе пропускания (Ad).

*). Координаты нуля передачи (fo), границы зоны задерживания (fвз)

и величину гарантированного затухания (As), (см. рис. 11.2).

). Оценить влияние добротностей катушек индуктивностей на параметры реальной АЧХ. Добротность катушки определяется следующим выражением:

где: r_L - омическое сопротивление провода реальной катушки. При расчетах следует задаться значением этого сопротивления 10 - 100 Ом.

Для моделирования влияния добротностей катушек в схеме рис. 10.1 необходимо последовательно с каждой катушкой включить сопротивление потерь. При вычислении значений добротностей катушек частоту следует выбирать примерно равной fнп.

). Проанализировать вид ФЧХ и объяснить её характерные особенности.

). Для варианта полиномиального фильтра (С2=0) оценить крутизну среза АЧХ за пределами полосы пропускания.

). Подключив ко входу фильтра импульсный источник, оценить влияние полосы пропускания ФВЧ на форму прямоугольного импульса разной длительности.

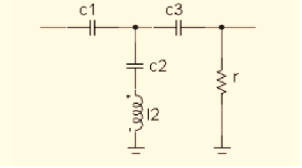

). Написать матрицу инциденций, привести ее к редуцированному виду и с использованием эквивалентных преобразований строк матрицы получить матрицу главных сечений.

1. Расчет пассивного LCR - ФВЧ третьего порядка

1) Зададим частоту среза АЧХ -  - границу полосы пропускания.

) По таблице приложения 1 выберем вариант №10 для реализации ФВЧ третьего порядка.

Данные из таблицы

) Зададим величину сопротивления нагрузки .

) Рассчитывают  и  по следующим формулам:

Получаем:

. Схема в Micro - Cap

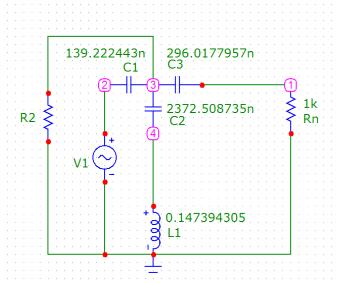

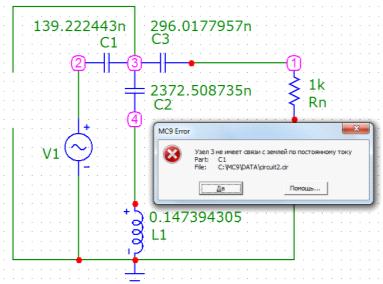

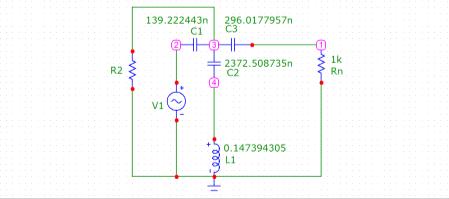

Схема в Micro-Cap с R₂ Рис. 3. Схема в Micro-Cap без R₂

В качестве источника входного сигнала использовать синусоидальный источник типа «General».

Дополнительно к 3 узлу был подключен R₂, так как без него узел 3 не имеет связи с землей по постоянному току. R₂ равен 10³⁴ Ом.

3. Моделирование схемы в частотной области

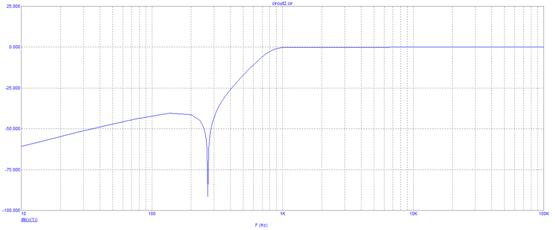

АЧХ и ФЧХ ФВЧ третьего порядка в диапазоне от 10 Гц до 100 кГц

Получили АЧХ с одним нулем передачи, частота которого определяется частотой настройки последовательного контура L₁, C₂. Такие фильтры называют дробными.

4. Определение параметров АЧХ

Неравномерность АЧХ в полосе пропускания

АЧХ ФВЧ третьего порядка в диапазоне от 1 кГц до 1 МГц с количеством точек 1048576

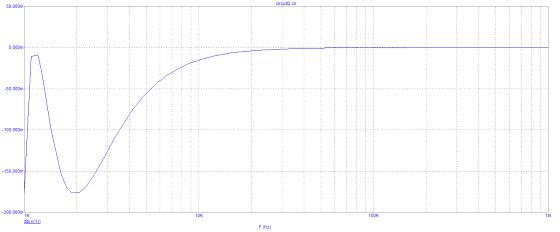

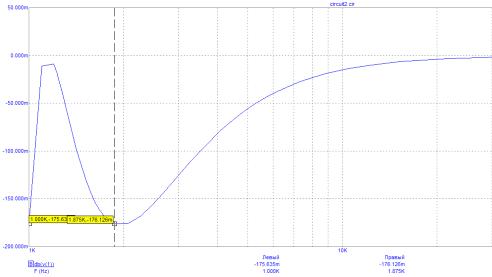

АЧХ ФВЧ третьего порядка в диапазоне от 1 кГц до 10 кГц с количеством точек 1048576

Координаты нуля передачи

Рассчитаем частоту нуля передачи по формуле:

Рассмотрим АЧХ в диапазоне от 100 Гц до 1 кГц

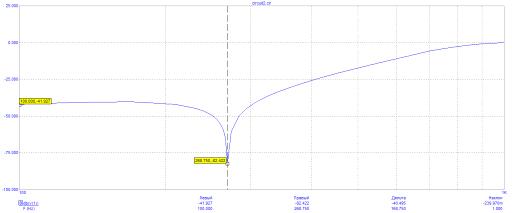

АЧХ ФВЧ третьего порядка в диапазоне от 100 Гц до 1 кГц

По рис. 7.

По теоретической формуле

Границы зоны задерживания и величина гарантированного затухания

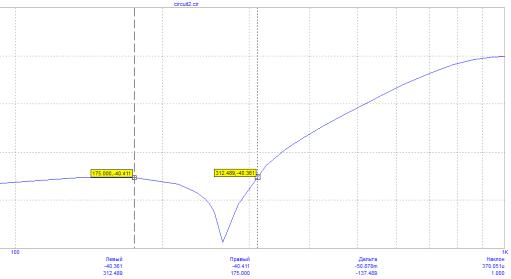

АЧХ ФВЧ третьего порядка в диапазоне от 100 Гц до 1 кГц

Из рис. 8. видно, что:

Граница зоны задерживания

Величина гарантированного затухания As = -40,411 dB

5. Оценка влияния добротностей катушек индуктивностей на параметры реальной АЧХ

Добротность катушки определяется выражением:

Для моделирования влияния добротностей катушек в схеме рис. 1. последовательно с каждой катушкой включаем сопротивление потерь.

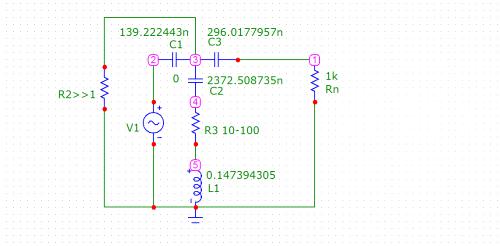

Схема в Micro-Cap для моделирования влияния добротностей катушек

Добротность катушки рассчитывается по формуле:

Табл. 1

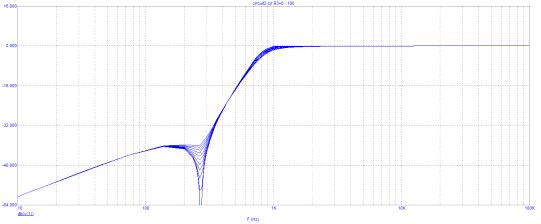

АЧХ ФВЧ третьего порядка при различных значениях сопротивлений потерь в диапазоне от 10 Гц до 100кГц

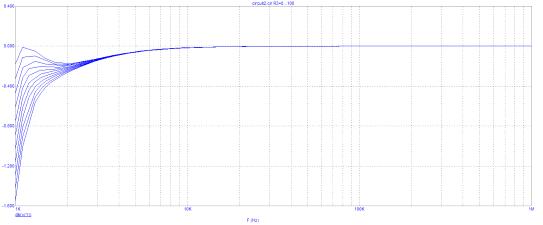

АЧХ ФВЧ третьего порядка при различных значениях сопротивлений потерь в диапазоне от 1 кГц до 1МГц

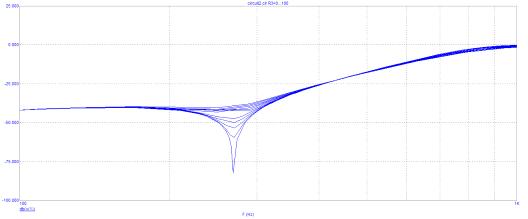

АЧХ ФВЧ третьего порядка при различных значениях сопротивлений потерь в диапазоне от 100 Гц до 1 кГц

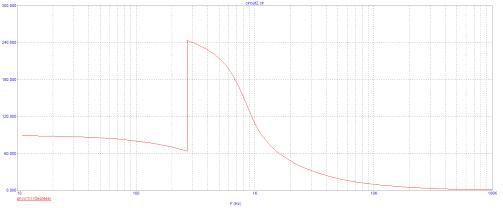

6. Анализ вида ФЧХ

Схема в Micro-Cap с R₂

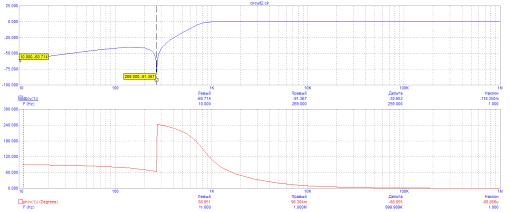

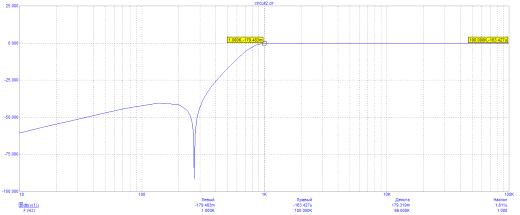

АЧХ и ФЧХ ФВЧ третьего порядка

На частоте нуля передачи , сдвиг фазы меняется на +180 градусов.

АЧХ и ФЧХ ФВЧ третьего порядка

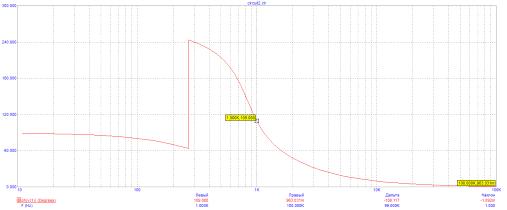

Фазовый сдвиг на частоте среза  составляет 109,080 градусов (рис. 15.).

7. Оценка крутизны среза АЧХ за пределами полосы пропускания для варианта полиномиального фильтра (С₂=0)

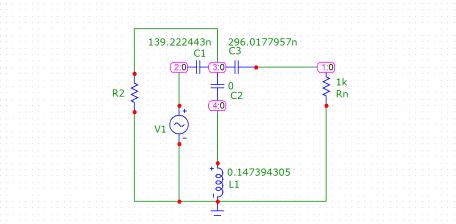

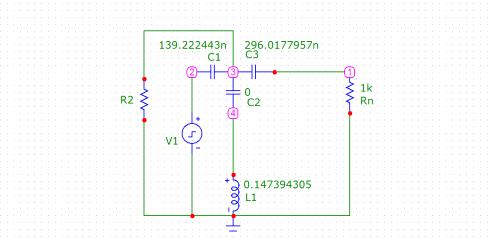

Схема в Micro-Cap при С₂=0

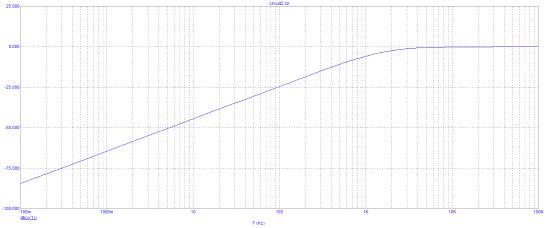

АЧХ ФВЧ третьего порядка диапазоне от 100 Гц до 100 кГц при С₂=0

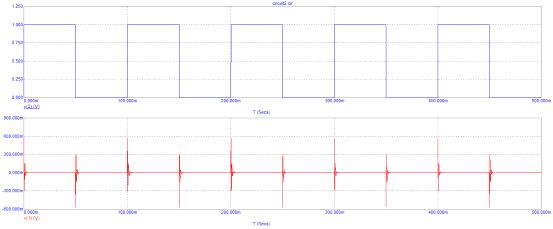

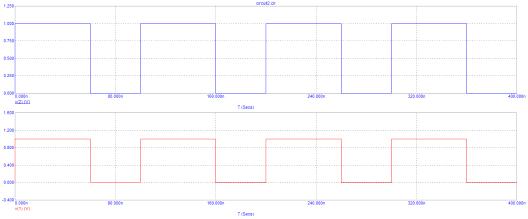

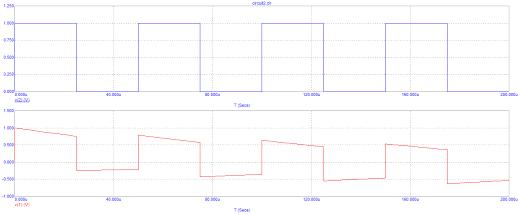

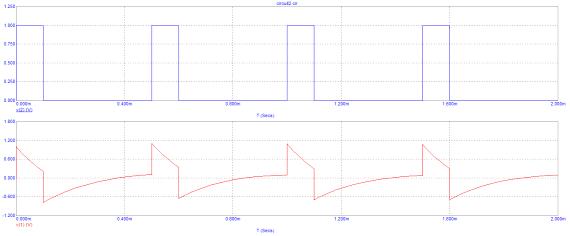

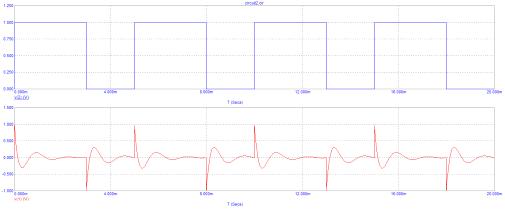

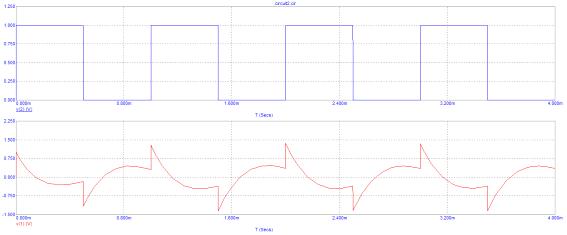

. Оценка влияния полосы пропускания ФВЧ на форму прямоугольного импульса разной длительности

Схема в Micro-Cap ФВЧ третьего порядка с подключенным ко входу импульсным источником прямоугольных импульсов типа IMPULSE

В Micro-CAP9 генератор прямоугольных импульсов имеет следующие параметры:₁ = 0;₂ = 0;₃ = P₄ = длительность прямоугольного импульса;₅ = период прямоугольного импульса;_ZERO = 0;_ONE = амплитуда прямоугольного импульса.

Частота прямоугольного импульса равна:
