Контрольная работа на тему «Сеялки»

При прямом посеве сеялками расход топлива и затраты труда составляют соответственно 30 и 12 % в сравнении с затратами при обработках, включающих отвальную вспашку. Сеялки агрегатируется с тракторами класса 3.

Рисунок 1 - Посевной комплекс «Виктория»

Производительность этих сеялок в час основного времени составляет 4-5 га, рабочая скорость 9-12 км/ч, норма высева семян 22-266 кг/га, удобрений - 9-300 кг/га. Ширина междурядий сеялки «Виктория» 19,1 см, СС - 6-17 см, а число сошников - соответственно 24 и 34 шт. Вместимость двух бункеров для семян сеялки «Виктория» 1250 л, для удобрений - 400 л. Ее длина 6,47 м, транспортная ширина - 4,8 м, высота - 2,46 м, конструкционная масса - 4310 кг. Расход горючего при прямом посеве с трактором класса 3 около 10 л/га. Зерно - туковую полунавесную пневматическую сеялку С - 6ПМ1 «Простор» для рядового посева зерновых, зернобобовых, трав и некоторых бахчевых культур производит ФГУП «Радиозавод». Она содержит бункер с катушечным дозатором, однодисково - килевидные сошники, у которых крепление стоек содержит демпфирующие элементы, а также вентилятор с приводом от ВОМ трактора, гидромаркеры и гидросистему для поворота посевных секций в вертикальное транспортное положение. Сеялка предназначена для работы на отвальных агрофонах, но сошники позволяют проводить посев яровых и на минимально обработанных, с почвозащитной мульчой на поверхности поля. Ширина захвата сеялки 6 м, междурядий - 125 мм. Вместимость зернового бункера 0,8 м3, тукового - 0,3 м3, глубина заделки семян 30-80 мм, норма высева семян от 3 кг/га.

Масса сеялки 1500 кг, транспортные габариты 4000×4300×1850 мм. Составной почвообрабатывающий посевной агрегат АПП - 7,2 производства НПО «Сибсельмаш» выполнен в виде сцепа комбинированного культиватора и двух сеялок СЗП - Э,6А. Культиватор содержит сменные плоскорежущие или рыхлительные лапы, дисковые загортачи заднего ряда стек лап и секции двухрядного спирального катка. Высокий клиренс рамы (750 мм), прочные стойки лап позволяют использовать культиватор для рыхления заросшей залежи. Агрегат на глубину посева подрезает пласт с пожнивными остатками и сорной растительностью, крошит, качественно выравнивает и уплотняет разрыхленный слой, высевает семена и прикатывает посевы. Его почвообрабатывающая и посевная части могут использоваться раздельно.

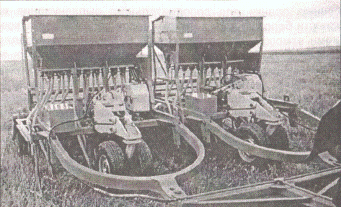

Рисунок 2 - Почвообрабатывающий посевной агрегат АПП - 7,2

Такой агрегат применяют на посеве яровых зерновых по зяби и стерневому фону, на посеве озимых по стерневым агрофонам с высокой твердостью почвы, по чистому и раннему пару. Минимальная глубина заделки семян 4 см, а с сеялкой С3п - 3,6А - 02Б - 3 см. Глубина обработки плоскорежущими лапами при посеве 6-8 см. При работе без сеялки глубина обработки плоскорежущими лапами может составлять 6 - 12 см, рыхлителями - до 16 см. Производительность агрегата составляет 6,1-7,2 га/ч основного времени, рабочая скорость - до 10 км/ч. Дорожный просвет 150-200 мм, габаритные размеры в рабочем положении 11860×7310×1755 мм, конструкционная масса 5860 кг.

Моноблочной сеялкой - культиватором является полуприцепной универсальный посевной агрегат АУП - 18.05, производимый ООО «Сызраньсельмаш». Он предназначен для почвозащитных ресурсо - и влаго - сберегающих технологий возделывания сельскохозяйственных культур. За один проход агрегат с помощью лап подрезает и рыхлит почву на глубину посева (4-10 см), осуществляет сплошной безрядковый сев с внесением стартовой дозы гранулированных удобрений, прикатывает почву и выравнивает ее поверхность цепным шлейфом. Агрегат содержит зерно - туковые ящики с катушечными высевающими аппаратами, семяпроводы, стрельчатые лапы - сошники, позади которых установлены каток и шлейф. Вместимость зернотуковых ящиков составляет 1218 дм3. Производительность агрегата в час основного времени - до 4 га, ширина захвата 4,5 м, рабочая скорость - до 12 км/ч, глубина посева 4 - 10 см, габаритные размеры в рабочем положении 1850×4550×4750 мм, масса 3100 кг.

Достоинство агрегата АУП - 18.05 - безрядковый способ посева, обеспечивающий оптимальную площадь питания для каждого растения и создание уплотненного ложа для семян с одновременным рыхлением всего посевного слоя без оборота пласта. В двухсеялочном варианте (ширина захвата 9 м) он агрегатируется с тракторами тяговых классов 4 и 5. При этом его производительность составляет до 9 - 10 га/ч, а расход горючего - от 5,2 до 5,8 кг/га.

Рисунок 3 - Посевной агрегат АУП - 18.05

Для широкополосного посева зерновых, мелко - и среднесеменных бобовых культур со сплошным рыхлением почвы, полным подрезанием сорняков, внесением гранулированных минеральных удобрений и прикатыванием почвы засеянных полос на стерневых фонах в районах, подверженных ветровой эрозии и с недостаточным увлажнением почвы, ОАО «Буденовский машиностроительный завод» организовал выпуск сеялки - культиватора СРП - 2. Сеялка высевает 4-250 кг/га семян и до 200 кг/га удобрений. Ее ширина захвата 210 см, а полосы посева - 15-16 см при ширине междурядий 22,8 см. Глубина заделки семян и удобрений 3-10 см. Масса сеялки 1430 кг. Широкозахватный посевной комплекс к тракторам классов 3 и 5 может быть составлен из трех - шести сеялок, оснащенных соответствующей сцепкой и соединительными устройствами.

По данным ГНУ ВИМ, в сравнении с посевом сеялкой С3 - 3,6 сеялка СРП - 2 обеспечивает прибавку урожая озимой пшеницы около 10 % (4 ц/га).

Достоинства этой сеялки - широкополосное равномерное по площади питания распределение семян на уплотненном ложе, адаптивность к различным агроландшафтным и почвенно - климатическим условиям за счет комплектования сменными рабочими органами, уменьшение испарения влаги и защита почвы от эрозии за счет сохранения после посева на поверхности поля не менее 60 % стерни и других растительных остатков, совмещение пяти технологических операций за один проход.

Прицепные гидрофицированные сеялки - культиваторы СКП - 2,1 для посева зерновых на стерневых серийно производит ОАО «Белинсксельмаш».

Рисунок 4 - Сеялка - культиватор СРП - 2

Сеялка подрезает сорняки, вносит в рядки гранулированные минеральные удобрения и прикатывает почву. Она агрегатируется с тракторами класса 1,4, а на сцепке в три, четыре или пять штук СКУ - 2-5 - с тракторами классов 3-4.

Рисунок 5- Сеялка - культиватор СКП - 2.1

Как и другие аналогичные сеялки по типу СЗС имеет ширину междурядий при посеве 22,8 см, глубину посева 4-12 см, нормы высева семян - 35 - 300 кг, а удобрений - 25-200 кг. Конструкционная масса сеялки 1250 кг.

ООО «Варнаагромаш», выпускающее аналоги советских стерневых сеялок - культиваторов СЗС - 2,1, СЗС - 6 и СЗС - 12, предприняло попытку создания на базе сеялки СЗС - 2,1 зернотуковой дисковой сеялки СЗД- 2,1, 16 дисков которой установлены в два ряда и, как у дискаторов, закреплены на индивидуальных стойках. Расстояние между дисками в ряду 250 мм. Сзади них размещен каток. Сеялка имеет девять зерно - и туковысевающих аппаратов, рабочую скорость до 15 км/ч, массу 1250 кг, агрегатируется с трактором класса 1,4. За счет дисковых сошников сеялка может работать на стерневом агрофоне повышенной влажности.

В отличие от большинства стерневых сеялок - культиваторов с модулями шириной захвата около 2 м, НПО «Сибсельмаш» производит зерно - туковую стерневую сеялку - культиватор СЗС - 2,8 шириной захвата 2,8 м, обеспечивающую безрядковый посев зерновых культур с внесением стартовой дозы удобрений и прикатыванием посевов прутковым катком. Равномерное размещение семян по всей полосе, подрезанной сошником, исключает существенный недостаток стерневых сеялок с рядовым или ленточным размещением семян - засоренность посевов и в первую очередь широких междурядий. Поэтому сеялка СЗС - 2,8 может найти широкое применение в регионах с достаточным увлажнением. При скорости до 10 км/ч она качественно работает на спелой почве влажностью до 20 %. Как и у других стерневых сеялок типа СЗС ширина ее междурядий составляет 228 мм, сошники размещены в три ряда с расстоянием друг от друга 500 мм. Глубина заделки семян 4-8 см. Сеялка имеет бункер вместимостью 900 дм3, содержащий катушечные высевающие аппараты для семян и катушечно - штифтовые с приводом от катков - для удобрений. В летний период сеялку можно использовать при обработке паров. Почва, выровненная и прикатанная, меньше теряет влагу. В транспортном положении габариты сеялки 5300×2800×2400 мм, ее масса 1700 кг. Сеялка агрегатируется с трактором класса 1,4; 2-3 шт. - с трактором класса 3; 4 шт. - класса 5.

Рисунок 6 - Стерневая сеялка - культиватор СЗС - 2,8

Прицепная почвообрабатывающая посевная машина «Обь - 4 - ЗТ» (модуль шириной захвата 4 м ) за один проход совмещает предпосевную культивацию стерневых, зяблевых или паровых фонов с подрезанием и вычесыванием сорняков, прикатыванием и выравниванием поверхности почвы, создает плотное семенное ложе, вносит стартовую дозу минеральных удобрений и высевает семена зерновых или зернобобовых культур. Слой почвы в зоне нахождения семян уплотнен, а над ним располагается рыхлый мульчирующий слой. Почва после посева не подвержена усадке, при которой происходит обрыв корней и выпирание узла кущения, способствующее вымерзанию озимых. В отличие от рядковых сеялок типа С3 - 3,6 «Обь - 4 - ЗТ» обеспечивает посев семян с шириной полосы рассева до 20 см. Благодаря увеличенной площади питания уменьшается засоренность посевов и повышается урожайность. Слой мульчи на поверхности поля снижает испарение влаги и предохраняет посевы от весенне - летней засухи. Глубина заделки семян 4 - 8 см. Габаритные размеры модуля 5230×4000×2000 мм, масса 2100 кг.

Рисунок 7 - Машина почвообрабатывающая посевная «Обь - 4 - ЗТ»

Машина «Обь - 4 - ЗТ» может комплектоваться дополнительными стрельчатыми лапами для обработки пароли наральниками - для чизелевания, выполнять сплошную обработку почвы на глубину до 16 см с внесением основной дозы минеральных удобрений и ленточный посев. Из двух или трех модулей можно составить агрегаты шириной захвата 8 и 12 м. Двухмодульный агрегат «Обь - 8 - ЗТ» с трактором К - 700А за сезон способен обработать 5 тыс. га. Модернизированная зерно - туковая сеялка С3п - 3,6А - 02Б . НПО «Сибсельмаш» предназначена для бороздково - ленточного посева семян зерновых культур с одновременным внесением в почву гранулированных минеральных удобрений и прикатыванием полос размещения высеянных семян.

Ширина междурядий 45 см, лапы - 27, а полосы высева семян - 20 см. Глубина заделки семян, как и толщина сдвигаемого над ними слоя почвы - 3-4 см. Этот способ посева обеспечивает размещение семян во влажном подповерхностном слое почвы. Сошники установлены на подпружиненной параллелограммной подвеске и сзади содержат бороздодел - отвал. На поводках катков закреплены подпружиненные планки для дополнительного выравнивания поверхности борозды перед катком.

Число сошников и катков с шинами атмосферного давления - 8. Применяется сеялка С3п - 3,6А - 02Б в сухостепных почвенно - климатических зонах преимущественно западно - сибирского региона. В условиях весенне - летней засухи она обеспечивает появление ранних и дружных всходов, более раннее созревание пшеницы и повышение ее урожайности, а также снижение нормы высева на 15 - 30 %. Масса сеялки 1810 кг. В остальном сеялка унифицирована с СЗП - Э,6А, может работать в одно - и многосеялочном агрегате.

сеялка посевной машина

Рисунок 8 - Сеялка зерно - туковая прессовая СЗП - 3.6А - 02Б

Стерневые сеялки СЗРС - 2,1 и СКР - 3,4 с разноуровневым размещением семян и туков производит ОАО «АксионТехмаш». Сеялки работают на неразрыхленных стерневых и мульчированных, а также на отвальных агрофонах. Они совмещают безотвальное рыхление почвы, подрезание сорняков до уровня внесения удобрений, подготовку ложа для семян и борозд для удобрений, посев с внесением минеральных удобрений на 8 - 10 см ниже семян и прикатывание засеянных полос.

Глубина заделки семян 3-10 см, удобрений - до 15 см. Семена размещаются полосами шириной 13 см при междуследии сошников 21 см. Рабочая ширина захвата секции сеялки 1,9 м, производительность в час основного времени до 1,9 га, рабочая скорость 5-15 км/ч, число засеваемых полос девять, вместимость бункера для семян 247 дм3, для удобрений 148 дм3. Габаритные размеры 4940×1880×1900 мм, конструкционная масса 1500 кг. С тракторами МТЗ - 82 агрегатируются две, а с Т - 150, ВТ - 150 или ДТ - 75Н - три таких сеялки.

Сеялку - культиватор СКПШ - 7,2 пневматическую для широкополосного посева зерновых и зернобобовых, трав и травосмесей с внесением гранулированных удобрений производит ЗАО «Пензагрореммаш». Ее также можно применять для внутрипочвенного внесения удобрений перед посевом, для культивации, в том числе перед посевом, а также для ухода за парами.

Рисунок 9 - Сеялка зернотуковая разноуровневая стерневая СЗРС - 2.1

Рисунок 10 - Сеялка - культиватор СКПШ - 7,2

По сравнению с сеялками СЗУ - З.бА и СЗП - З.бА она обеспечивает появление более ранних и дружных всходов и снижение засоренности посевов, что способствует повышению урожайности. Производительность сеялки составляет до 6,5 га/ч. Ее ширина захвата 7,2 м, рабочая скорость до 10 км/ч, ширина засеваемой полосы семян 220-250 мм. Габаритные размеры в рабочем положении без маркеров 7500×1850×3600 мм, масса 2600 кг. Агрегатируется с тракторами класса 3. Ширина захвата 7,2 м, рабочая скорость до 10 км/ч, ширина засеваемой полосы семян 220-250 мм.

ЗАО «Агро» разработало и производит семейство посевных комплексов ПК «Кузбасс» шириной захвата 6,1; 8,5; 9,7 и 12,2 м для прямого посева. Они за один проход по полю выполняют культивацию, боронование, протравливание семян в процессе загрузки в бункер, их посев с ленточным размещением в полосе 15-18 см, внесение удобрений, выравнивание и прикатывание почвы. Комплекс оснащен системой компьютерного контроля за всеми технологическими процессами. Комплексы ПК «Кузбасс» состоят из прицепного культиватора - сеялки, прицепного бункера, расположенного сзади, и пневмотранспортирующей системы для семян и удобрений. Культиватор - сеялка содержит раму со сницей и прицепным устройством для бункера, стрельчатые лапы - сошники, установленные с междуследием 30 см на С - образных пружинных стойках, пружинные боронки, катки из пневмитических колес, обеспечивающие хороший контакт семян с почвой и улучшающие динамику всходов и развитие растений.

Рисунок 11- Посевной комплекс ПК - 8,5 «Кузбасс»

Бункер содержит отсеки и высевающие механизмы для семян и удобрений (соотношение вместимости их отсеков - 60/40 %) и пневмосистему для подачи семян и удобрений к распределителям и далее - к сошникам. Привод пневмосистемы осуществляется от автономного двигателя, также расположенного на бункере. Контроль за его работой осуществляется из кабины трактора. Дозатор для семян регулируется для высева различных норм зерновых и мелкосемянных культур, бобовых, подсолнечника и кукурузы. Установка для влажного протравливания семян, емкость которой достаточна для рабочей жидкости на полный день работы, монтируется на бункере. Поставка этой установки делается по индивидуальному заказу.

Комплексы ПК «Кузбасс» шириной захвата 4,1 и 6,1 м агрегатируются с тракторами «Беларус - 1523», Т - 150, ВТ - 150, К 3000ТМ, остальные - с «Кировцами». Основные регионы их применения: Сибирь, Приуралье, Поволжье, Северный Кавказ. Наилучший эффект посевные комплексы обеспечивают при прямом посеве яровых зерновых на агрофонах с невысокой твердостью почвы и полуразложившимися пожнивными остатками.

Посевные комплексы ПК «Кузбасс» шириной захвата 6,1; 8,5; 9,7 и 12,2 м также производит ЗАО «Кирсановский механический завод». Сходную конструкцию имеют посевные комплексы ПК - 6 и ПК - 8,6 «Ставрополье», производимые ОАО «РТП Петровское». Они имеют соответственно 24 и 34 сошника, работают по стерневым, мульчированным и отвальным агрофонам и обеспечивают широкополосное (15-17 см) размещение семян при ширине междурядий 25 см. Вместо прикатывающего устройства из пневматических колес комплексы ПК содержат установленные под углом к поперечной линии кольчатые катки (сходные с катками агрегатов «Лидер»). Привод вентилятора у них - от автономного дизельного двигателя, а поворотного шнека для самозагрузки в бункер и выгрузки семян и удобрений - от гидромотора. Посевной комплекс прямого посева «Томь - 10», разработанный ООО «Агро», отличается от ПК «Кузбасс» применением дисковых сошников (с независимой подвеской) вместо стрельчатых лап. Кроме того, прицепной бункер вместимостью 6,5 м3 размещен перед сеялкой, имеет отсеки для семян и удобрений, загрузочное устройство и дизельный двигатель, приводящий в действие вентилятор для транспортирования семян воздушным потоком. Семена и удобрения по трубопроводам подаются к распределителям, а от них по семяпроводам - к дисковым сошникам с независимой подвеской. Пределы регулировки глубины высева 2-10 см, междуследие сошников 190 мм. Гофрированный диск, установленный перед каждым сошником, разрезает пожнивные или поукосные остатки и рыхлит полосу, в которую из семяпровода подаются семена зерновых культур или рапса, сои, кукурузы, подсолнечника. Идущие сзади обрезиненные катки уплотняют почву, улучшают контакт с ней семян. Стерня, оставленная при посеве, сохраняет почвенную влагу и защищает посевную площадь от эрозии.

Шарнирно соединенные секции рамы могут отклоняться на 15° вверх и на 10° вниз и копировать рельеф поля. Сеялка комплектуется системами контроля подачи семян и удобрений в каждый семяпровод и глубины их заделки, привод высевающих аппаратов - от опорного колеса бункера. Агрегатируется комплекс «Томь - 10» с тракторами класса 5, его производительность до 10 га/ч основного времени, расход топлива 8-10 кг/га.

Рисунок 12 - Посевной комплекс «Томь - 10»

Почвообрабатывающие посевные агрегаты «Уралец» ИП «ТехАртКом» состоят из прицепного одноосного бункера для семян и соединенной с ним сеялки - культиватора.

За один проход агрегат культивирует почву стрельчатыми лапами на глубину заделки семян, высевает их и прикатывает разрыхленный слой. Производительность агрегата 10,4 га/ч, ширина захвата 10,6 м, рабочая скорость до 13 км/ч. Агрегатируется с тракторами класса 5.

Почвообрабатывающий посевной комплекс (сеялку - культиватор) СЗБ - 9 для безрядкового внутрипочвенно - разбросного посева зерновых, зернобобовых и крупяных культур с внесением минеральных удобрений изготавливает ОАО «Миллеровосельмаш». За один проход комплекс выполняет предпосевную культивацию с уничтожением сорняков, высевает семена и удобрения с агротехнически рациональным безрядковым их размещением, выравнивает поверхность поля и прикатывает посев. Посевной комплекс состоит из последовательно размещенных прицепного двухосного бункера вместимостью 3000 л семян и 2000 л удобрений и навешиваемого на него культиватора. Бункер с отсеками и дозаторами для зерна и туков содержит пневмотранспортирующую систему с вентилятором и механизмами привода от ВОМ трактора. Масса бункера с дозаторами и пневмотранспортирующей системой составляет 2550 кг. Культиватор содержит трехсекционную раму с присоединительным устройством и механизмами для транспортного складывания. На раме установлены маркеры и посевные секции со стрельчатыми лапами - сошниками, к которым подведены пневмосемяпроводы. За лапами размещены прутковые катки. Масса культиватора 2750 кг.

Для прямого посева зерновых ЗАО «Евротехника» предлагает сеялки - культиваторы (посевные агрегаты) типа ДКТ шириной захвата 9, 12, 15 и 18 м, которые агрегатируются с тракторами мощностью 200, 275, 375 и 450 л.с. соответственно. Агрегаты предназначены для полосного посева семян зерновых, зернобобовых культур и семян трав с внесением гранулированных минеральных удобрений по стерневым и обработанным фонам с одновременной предпосевной культивацией, прикатыванием и выравниванием. Они состоят из прицепного бункера и культиватора с многосекционной рамой, на которой на пружинных стойках закреплены лапы - сошники и опорно - регулировочные колеса. Бункер сеялок ДКТ имеет вместимость 9520 л, а сеялок ДК - Т 975/55- 7000 л (3500 л для семян и столько же - для удобрений). Бункер содержит дозаторы зерна и удобрений, вентилятор с приводом от гидромотора или автономного двигателя внутреннего сгорания для их транспортирования по трубопроводам к делительным головкам, а от них - по семяпроводам к сошникам. В сошнике типа ДКТ имеется делитель, распределяющий семена в два рядка с интервалом 15 см. Расстояние между полосами, засеянными сошниками сеялок ДК - Т 975/55, составляет 3±1 см. Сеялка - культиватор ДК - Т 975/55 имеет 32 сошника, ее рабочая ширина захвата 9,7 м, производительность в час эксплуатационного времени 3,4-6,7 га. Бункер содержит шнековый загрузчик семян, оснащенный гидроприводом. Контроль процесса высева с помощью датчиков поддерживает установленный в кабине трактора борт - информатор, обеспечивающий включение электромуфты привода дозирующих аппаратов, требуемое число оборотов вентилятора и уровень материала в бункере.

Рисунок 13 - Посевной агрегат ДК - Т 975/55

При отсоединении бункера и трубопроводов для семян и удобрений культиватор можно использовать на предпосевной обработке или культивации паров.

Сеялка ЗАО «Евротехника» ДМС 601 шириной захвата 6 м к тракторам с мощностью двигателя от 150 до 200 л.с. также предназначена для прямого рядового посева различных сельхозкультур и может использоваться на мульчированных и отвальных агрофонах. Она содержит бункер для семян с системой централизованного механического дозирования, распределения и пневмотранспортирования с вентилятором, получающим привод от гидромотора.

Представляют интерес и машины почвообрабатывающие посевные для поукосного и пожнивного посева зерновых культур производства ООО «Экспериментальный завод» МПП - 3 - 1 и МПП - 6 «Чародейка» к тракторам классов 3 и 5. Сеялка имеет восемь секций долотовидных сошников (32 шт.) со шпоровыми колесами, обеспечивающими заделку борозд. Сошники установлены в четыре ряда на подпружиненных параллелограммных подвесках. Сзади сошников размещен выравниватель. Сеялка снабжена маркерами. Для контроля и управления технологическими процессами и рабочими органами сеялка содержит борт - информатор, установленный в кабине трактора и связанный с системой датчиков, расположенных на различных узлах, и гидросистему. Ширина захвата сеялки 6 м, рабочая скорость до 15 км/ч, ширина междурядий 18,75 см, вместимость бункера для семян 3000 л.

Возможен вариант сеялки с оборудованием для внесения удобрений. Ее общая масса (без семян) - 5500 кг. Ширина захвата машин МПП - 3- 1 и МПП - 6 составляет 3 и 6 м, глубина обработки почвы - до 12 см, диаметр рабочих органов (дисков) - 560 мм, угол атаки дисков - 20°. Норма высева 30 - 350 кг/га, рабочая и транспортная скорость 12 и 25 км/ч. Вместимость бункеров 750 и 1100 м3, масса 2500 и 5400 кг.

Рисунок 15- Машина почвообрабатывающая посевная МПП - 3 - 1

В европейских странах широко применяют фрезерно - посевные агрегаты, состоящие из фрезы с горизонтальными или вертикальными роторами, установленного на ней (реже - на передней навеске) бункера с дозатором и семяпроводами, размещенных сзади сошников и прикатывающих или выравнивающих устройств. Производство аналогичных отечественных фрезы - сеялки для риса КФС - 3,6 и почвообрабатывающего посевного агрегата КА - 3,6 после 1991 г. оказалось в странах СНГ. В настоящее время такие машины для возделывания зерновых в России не производят. Однако выпуск фрезерно - посевных машин для подсева трав освоило несколько предприятий. Так, ФГПУ Вятское машиностроительное предприятие «АВИТЕК» выпускает сеялку СДК - 2,8 для прямого ленточного подсева семян трав в дернину.

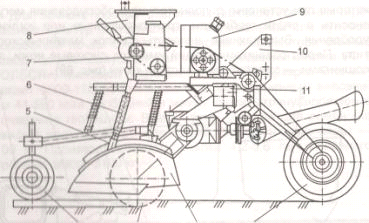

Рисунок 16 - Схема сеялки СДК - 2,8 для подсева семян трав в дернину:

- колесо опорное; 2 - кожух; 3 - сошник фрезерный; 4 - каток; 5 - семянаправитель; 6 - семяпровод; 7 - аппарат высевающий; 8 - ящик семенной; 9 - механизм передачи; 10 - навеска; 11 - рама

При работе сеялки фрезерные сошники (3), шарнирно закрепленные на раме (11) (с приводом от ВОМ трактора), фрезеруют полосы дернины шириной 10 - 11 см на глубину до 6,5 см. Семена трав от высевающих аппаратов (7) по семяпроводам (6) поступают в семянаправители (5) и укладываются в почву на заданную глубину. Засеянные полосы выравниваются щитками кожуха (2) и уплотняются катками (4). Ширина захвата сеялки 2,8 м, число засеваемых полос - 4, рабочая скорость до 6,3 км/ч, производительность в час основного времени до 1,5 га. Масса сеялки (без семян) 1240 кг, габаритные размеры 2500×3180×1800 мм.

Более подробное описание современных посевных машин и комплексов представлено в последующих разделах учебного пособия.

Литература

1. Ларюшин, Н.П. Конструкция сеялки - культиватора ССВ - 3,5 с приспособлением для посева семян трав / Н.П. Ларюшин, А.А. Пяткин, А.В. Поликанов // Нива Поволжья. - 2011. - № 3. - С. 75-79.

. Ларюшин, Н.П. Лабораторные исследования комбинированного сошника с параллелограммной навеской и полозьями с упругими элементами / Н.П. Ларюшин, А.А. Пяткин, А.В. Поликанов // Фундаментальные исследования 2012. - № 3. - С. 98-103.

. Ларюшин, Н.П. Устойчивость движения комбинированного сошника с параллелограммной навеской и полозьями в вертикальной плоскости / Н.П. Ларюшин, А.А. Пяткин, А.В. Поликанов // Нива Поволжья. - 2011. - № 4. - С. 55-59.

. Антонов, А.В. Расчет конструктивных параметров рычажного вариатора привода высевающих аппаратов сеялки - культиватора ССВ - 3,5 / А.В. Антонов, Н.П. Ларюшин // Нива Поволжья. - 2011. - № 2 (19). - С. 56-60.

. Ларюшин, Н.П. Результаты исследований сеялки - культиватора ССВ - 3,5 с рычажным вариатором привода высевающих аппаратов / Н.П. Ларюшин, А.В. Антонов // Фундаментальные исследования. - 2011. - № 12 (часть 1). - C. 140-142.

. Антонов, А.В. Конструкция рычажного вариатора для привода высевающих аппаратов сеялки - культиватора ССВ - 3,5 / А.В. Антонов, Н.П. Ларюшин // Нива Поволжья. - 2011. - № 4 (21). - С. 44-48.

. Ларюшин, Н.П. Конструкция высевающего аппарата для высева семян мелкосеменных культур / Н.П. Ларюшин, И.В. Бычков // Нива Поволжья. - 2012. - № 2 (23) - С. 56-59.

. Ларюшин, Н.П. Результаты лабораторных исследований аппарата для высева семян мелкосеменных культур / Н.П. Ларюшин, В.Н. Кувайцев, И.В. Бычков // Нива Поволжья. - 2013. - № 2 (27) - С. 88-93.

. Ларюшин, Н.П. Теоретические исследования технологического процесса работы высевающего аппарата с катушкой в виде шайбы с мелкозубчатым профилем для высева семян мелкосеменных культур / Н.П. Ларюшин, В.Н. Кувайцев, И.В. Бычков // Нива Поволжья. - 2013. - №2 (28) - С. 83-89.
