1. Общая часть
Рабочий проект системы технологического
видеонаблюдения и диспетчеризации, разработан для многофункционального
торгового, делового и развлекательного центра, расположенного по адресу: г.
Москва, поселение сосенское, в р-не д. Мамыри.
Исходными данными для проектирования послужили
следующие документы:
Техническое задание на выполнение работ по
проектированию технологической системы видеонаблюдения и диспетчеризации в
многофункциональном торговом, деловом и развлекательном центре, расположенном
по адресу: г. Москва, поселение сосенское, в р-не д. Мамыри.
· архитектурно-строительные чертежи,
Проект разработан в соответствии с действующими
нормативно-техническими документами:
ГОСТ Р 51558-2000. Системы охранные
телевизионные. Общие технические требования и методы испытаний.
ОСТН-600-93 Отраслевые
строительно-технологические нормы на монтаж сооружений и средств связи,
радиовещания и телевидения
Р 78.36.008-99 Проектирование и монтаж систем
охранного телевидения и домофонов. М., НИЦ ''Охрана''.
РД 78.36.003-2002 Инженерно-техническая
укрепленность. Технические
средства охраны. Требования и нормы
проектирования по защите объектов от преступных посягательств.
РД 78.145-93 Системы и комплексы охранной,
пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.
РД 78.36.004-2005 Рекомендации о техническом
надзоре за выполнением проектных, монтажных и пусконаладочных работ по
оборудованию объектов техническими средствами охраны.
Правила устройства электроустановок, изд.7,
переработанное и дополненное, с изменениями.
СанПиН 2.2.2.542-96 Санитарные нормы и правила.
Гигиенические
требования к видеодисплейным терминалам,
персональным электронно-вычислительным машинам и организации работ.
ГОСТ 12.1.030-81 ССБТ. Электробезопасность.
Защитное заземление. Зануление (с Изм.1, утвержденным в марте 1987 года)
РД 78.36.002-99 Технические средства систем
безопасности объектов. Обозначения условные графические элементов систем
ПП № 87 от 16.02.2008 г. «О составе разделов
проектной документации и требования к их содержанию».
ГОСТ 31565-2012 Кабельные изделия. Требования
пожарной безопасности.
СНиП 31-06-2009 Общественные здания и
сооружения.
. Требование к прокладке кабельных линий
Кабельные линии связи должны быть проложены в
соответствии с согласованными сторонами схемами размещения на объекте системы
безопасности.
Прокладку кабельных линий связи вести с учетом
требований:
ВСН-600-81 - Инструкции по монтажу сооружений и
устройств связи, радиовещания и телевидения;
РД 78.145-95 (ч.1, ч.2) - Пособие к руководящему
документу “Системы и комплексы охранной, пожарной и охранно-пожарной
сигнализации. Правила производства и приемки работ”;
СНиП 3.05. 06 -85 - Электротехнические
устройства;
ПУЭ - Правила устройства электроустановок.
ГОСТ31565-2012 Кабельные изделия. Требования
пожарной безопасности.
При прокладке кабелей системы следует соблюдать
следующий порядок работ:
Произвести прокладку труб и кабелей, произвести
разделку жил кабеля и подключить их к оборудованию в соответствии с монтажными
и электрическими схемами.
При прокладке кабелей не следует допускать
повреждения внешней изоляции. Изгиб кабелей должен производится с внутренним
радиусом не менее 4d (d-диаметр внешней оболочки кабеля).
При прокладке кабеля к компонентам оборудования
следует оставлять резерв на разделку не менее 5 метров для монтажного щита и
для остального оборудования.
При параллельной прокладке слаботочных и силовых
сетей расстояние в свету между ними не менее 300 мм.
При пересечении кабелей слаботочной сети с
кабелями силовой сети, угол пересечения должен составлять 90 градусов.
Все электрические соединения выполняются с
использованием клеммных колодок, либо пайкой. Скрутка кабеля не допустима.
В данном проекте используются кабельные изделия
для одиночной прокладки, не распространяющие горения (кабель витая пара, кабель
волоконно-оптический). Класс пожарной опасности - ПРГО2.
. Указания по монтажу
Монтаж оборудования производить в соответствии с
требованиями нормативных документов “Правила устройств электроустановок”,
настоящей рабочей документацией, инструкцией по устройству сетей заземления в
электроустановках и заводской технической документацией на оборудование.
Подключение и ремонтные работы технологического
оборудования выполнять только после обесточивания соответствующих фидеров и
вывешивания плакатов «Не включать - работают люди».
. Технические решения системы
В проекте не предусмотрена интеграция
(взаимодействие) с другими слаботочными системами (АПС и АК).

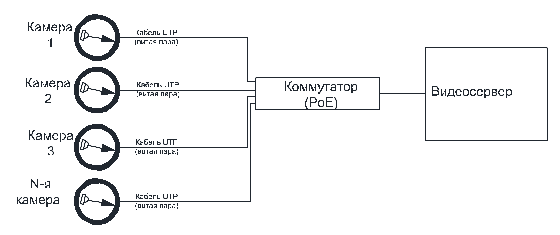

Структурная схема системы видеонаблюдения:
Рисунок 1
Система предназначена для обеспечения
круглосуточной видеорегистрации и видеоконтроля за обстановкой в общественных
местах, зонах прохода пешеходов, а так же контроля за периметром охраняемой
территории, создания предупреждающего воздействия на криминальный элемент и
улучшения условий выполнения служебных задач личным составом охраны.
В системе видеонаблюдения кросс-доков
предусмотрена установка внутренних видеокамер в количестве 775 штук.
Основные функции камеры:
· Двойной поток: 1280х720 и 432х240
· Автоматическая установка экспозиции,
баланс белого и усиления
· DNR
(Цифровое шумоподавление)
· Поддержка электронного затвора
· Автоматическое снижение частоты
кадров в ночное время (регулируемое)
· Регулировка направления обзора
камеры
Характеристики установленных камер:
Матрица - ¼ inch
CMOS Sensor, 1MPixel (Color)
Видео кодек
- Н.264/MPEG-4
Режимы экспозиции
- Automatic exposure, white balance and gain control
Объектив - 2.8/3.6/4.2/6 мм Optional
Чувствительность - 0.01 Lux/F
½ (Color)
Угол наклона
- 0 to 45º adjustable by manual
Фокус - Manual
Частота кадров
- 1-25 fps (PAL)/1-30 fps (NTSC)
Герметичность - Есть
Поток видео - 500Kbit/S
~ 3Mbit/S
Сетевой протокол -
TCP/UDP/IP/HTTP/FTP/SMTP/DHCP/DNS/APR/ICMP/POP3/NTP
Подключение
- RJ45, 100M Self-adaptive Ethernet Interface
Питание - DC 5V 1A
POE - Есть
Периферия - PVDR/PC
Потребляемая мощность - Max. 6W
Рабочая температура - -10 ~ +45 ºС
Температура хранения - -20 ~ +70 ºС
Рабочая влажность - 10 ~ 95%
Все оборудование съема и передачи изображения
работает используя цифровой сигнал.
Для передачи изображения телекамер до РоЕ
коммутатора используется витая пара 5 категории.
В каждом кросс-доке предусмотрена установка
телекоммуникационных шкафов, в которых расположены РоЕ коммутаторы на каждый
сегмент видеокамер.
Видеокамеры способны создавать видеопоток
качеством 1,3 Мп и скоростью 25 к/сек, а серверы способны не ухудшая
характеристики изображения записать поток на установленные в них жёсткие диски.
Для архивирования данных применены встроенные RAID-массивы 5-го уровня.
Для осуществления просмотра изображения с камер
видеонаблюдения организуется несколько удаленных рабочих места (УРМ) (по
желанию заказчика). Рабочее место состоит из нескольких мониторов средней
диагонали (21”). На мониторы выводятся изображения с телекамер.
УРМы организованы на базе рабочих станций.
Каждая рабочая станция оснащена одним SVGA монитором. Связь с сервером
осуществляется посредством локальной сети.
На монитор выводится мультиэкран из шаблонов
доступных оператору для просмотра телекамер.
С УРМ клиента производится выбор шаблонов и
изображений с телекамер, отображенных на интерактивной карте здания, а также
тревожные сообщения системы.
Единовременно УРМ должен выводить изображение не
более чем с 16 видеокамер.
Система имеет возможность расширения по
необходимости.
Для обеспечения диспетчеризации в кросс доках
установлены переговорные устройства, работающие по средствам локальной сети.
Для обеспечения высокого качества связи и
отсутствия аналоговых помех в системе диспетчеризации используется передача
звука в оцифровонном виде по протоколам сетевой передачи данных.

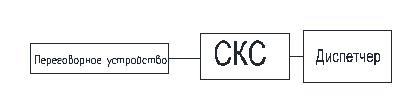

Рисунок 2. Структурная схема диспетчеризации
Программа диспетчеризации обеспечивает
одновременную работу с несколькими переговорными устройствами и гибкое
распределение вызовов в системе.
Система диспетчеризации имеет возможность
расширения по необходимости.
В системе диспетчеризации возможна интеграция с
другими слаботочными системами.
. Электроснабжение оборудования
видеонаблюдение кабельный
электропитание
Электропитание системы выполнено по 3-й
категории надёжности. Для резервирования электропитания базового оборудования
системы применены источники бесперебойного питания.
Для питания телекамер используется технология
РоЕ. Для питания переговорных устройств используются Блоки источников
бесперебойного питания (БИРП). Бесперебойность питания камер обеспечивают
аккумуляторные батареи.
Для обеспечения оперативных переключений при
эксплуатации системы и обеспечения защиты линий электропитания аппаратуры в
помещениях кросс-доков организованы силовые автоматы С25 с биркой «видео».
. Кондиционирование серверной
Для расчета мощности системы кондиционирования
серверного помещения необходимы данные о тепловыделениях от серверных стоек,
маршрутизаторов, роутеров, систем бесперебойного питания и прочего
оборудования. Эти данные обязательно присутствуют в документации на компоненты.
Но, как показывает практика, помимо мгновенных тепловыделений необходимо знать
коэффициенты не одновременности работы оборудования и прочие цифры. Тут важны
даже данные о количестве обслуживающего персонала и частоте проведения
регламентных работ.
Принимаем, что 70-80% энергии, потребляемой
электронным оборудованием переходит в тепло. Это значение и берется в основу
расчета. К полученной цифре прибавляем тепловыделения от стен и оконных
проемов, это 30-40 Вт на кубометр объема помещения. Помимо этого, обязательно
оставляется 20-30%-ный запас на непредвиденные обстоятельства. К примеру,
ремонтные работы и прочее.
Серверная видеонаблюдения - 37кВт (холод)
. Общие сведения о порядке работы
Система видеонаблюдения и диспетчеризации
объекта.
В помещении «серверная» осуществляется:
· запись поступающей видеоинформации
со всех установленных телекамер;
· передача видеоинформации в локальную
вычислительную сеть для просмотра на удалённых рабочих местах;
· хранение видеоинформации в
долговременном архиве на внешних RAID-массивах,
В помещениях присутствия операторов и
диспетчеров:
· просмотр операторами видео с
приоритетных камер (определяются администратором) на мониторах большой
диагонали
· просмотр на УРМах видеоизображений
на каждом рабочем месте из доступных операторам шаблонов набранных телекамер;
· работа операторов УРМов с
интерактивными картами здания с изображёнными на них камерами;
· обработка тревожных сообщений системы.
· Обработка вызовов с переговорных
устройств.
· Оперативное реагирование на
полученную информацию.
. Охрана труда
При монтаже системы следует руководствоваться
требованиями СНиП Ш-4-80, в том числе необходимо соблюдать требования,
изложенные в разделах:
§ электромонтажные работы;
§ погрузочно-разгрузочные работы;
§ испытание оборудования.
При выполнении электромонтажных работ необходимо
также соблюдать требования СНиП 3.05.06-85 и ПУЭ.
При работе с электроинструментом необходимо
соблюдать требования ГОСТ12.2.007-75.
При эксплуатации системы необходимо
руководствоваться инструкцией по эксплуатации, техническими описаниями и
паспортами оборудования, входящего в состав системы. Организация и порядок
проведения работ по техническому обслуживанию, Правилами технической
эксплуатации электроустановок потребителей» и «Правилами техники безопасности
при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).
К обслуживанию электроустановок допускаются
лица, прошедшие медицинское освидетельствование, имеющие документ,
удостоверяющий право работы с электроустановками и прошедшие вводный инструктаж
по технике безопасности и инструктаж на рабочем месте по безопасным методам
труда.
Все ремонтные и регламентные работы с
электрооборудованием установок производить только после отключения
электропитания. Также должно быть проверено наличие рабочего и защитного
заземления (зануления).
