Основы компьютерного моделирования и проектирования РЭС
Лабораторная работа
Основы компьютерного моделирования и проектирования РЭС
Задание
электронный пассивный
фильтр усилительный
В системе схемотехнического
проектирования MICRO-CAP8 (MC8) ознакомится с процедурой ввода графического изображения
основных компонентов аналоговых электронных схем, с присвоением им определенных
параметров (атрибутов) и с созданием чертежей принципиальных схем. Набор
компонентов, подлежащих вводу, для каждого варианта приведён в табл. 1.1, а их
атрибуты - в табл. 1.2.
Принципиальные схемы пассивного
фильтра и усилительного каскада, чертежи которых вам надо создать в среде МС8,
показаны на рис. 1.1 и 1.2, а номиналы их элементов сведены в табл. 1.3 и 1.4.
Таблица 1
|
Номер варианта
|
Обозначение вводимого элемента
|
|
1
|
C
|
|
ИПН
|
M-n3
|
R1
|
ИСН
|
N3
|
L
|
ИНУН
|
ПТ-p
|
ИПТ
|
Таблица 2
|
Атрибуты компоненты
|
|
|
Обозначение в табл. 1.1
|
С
|
|
ИПН
|
M-n
|
R
|
ИСН
|
N
|
L
|
ИНУН
|
ПТ-p
|
ИПТ
|
|
Обозначение в окне схем
|
Сe
|
Ток базы
|
VC
|
VT1
|
Rb1 Rb2
|
Vsin
|
VT2
|
L
|
E1
|
VT2
|
Ie
|
|
Номинал или тип модели
|
0,47 мкФ
|
_
|
+12 В
|
2N6759
|
180 кОм 16 МОм
|
50 Гц 311В
|
2N2481
|
4,7 мГн
|
50
|
2N3332
|
420 мА
|

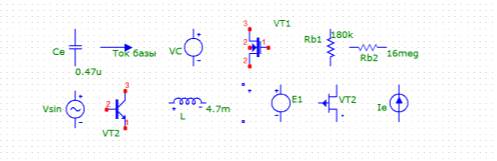

Рис. 1
Слева направо: 1 ряд - конденсатор Ce, стрелка, источник
постоянного напряжения VC, полевой транзистор с изолированным затвором и каналом n-типа VT, 2 резистора Rb1 и Rb2.
ряд - источник синусоидального
напряжения Vsin, биполярный транзистор n-p-n структуры, индуктивность L, линейный источник напряжения,
управляемый напряжением, полевой транзистор с управляющим p-n-переходом и каналом p - типа, источник постоянного тока.
Таблица 3
|
Номер варианта
|
Номиналы элементов
|
|
R1,
Ом
|
R2,
Ом
|
R3,
Ом
|
C1,
нФ
|
C2,
нФ
|
C3,
нФ
|
|
1
|
100
|
100
|
|
1,5
|
1,5
|
|
|
|
Элементы каскада
|
Номиналы элементов
|
|
RК, кОм
|
1
|
|
RЭ, кОм
|
0
|
|
RБ1, кОм
|
33
|
|
RБ2, кОм
|
2,2
|
|
RФ, кОм
|
0
|
|
RН, кОм
|
1
|
|
RГ, кОм
|
0
|
|
СР1, мкФ
|
0,01
|
|
СР2, мкФ
|
0,01
|
|
СЭ, мкФ
|
0
|
|
СФ, нФ
|
0
|
|
СН, пФ
|
0
|
|
ЕГ, мВ
|
Источник синусоидального напряжения, модель 1MHZ
|
|
ЕП, В
|
12
|
|
VT
|
BC548B
|

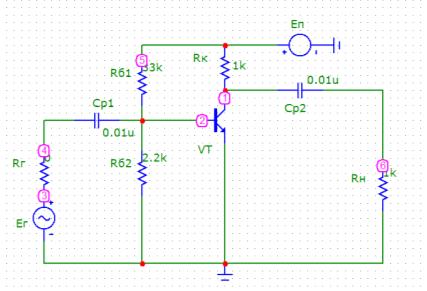

Рис. 2.
Схема резисторного каскада на биполярном транзисторе
Вывод: Я освоил базовые элементы работы с программной средой MICRO-CAP.
