1. Индивидуальные средства защиты органов слуха
Защита органа слуха
Для защиты от шума применяются так называемые
антифоны, или противошумы. Они разделятся на внутренние - заглушки и вкладыши,
вкладываемые в устье слухового прохода, и наружные - противошумные наушники,
шлемы и т. п., накладываемые на ушную раковину. Заглушающую способность
противошумных средств выражают в децибелах (дБ).
Наиболее простой по конструкции является
заглушка из гигроскопической стерилизованной ваты в виде небольшого тампона,
вкладываемого в слуховой проход. Ее заглушающая способность невелика.
Значительно более эффективной является
аналогичная заглушка - тампон из специальной утльтратонкой стекловаты марки
УТВ. Мягкое и нежное волокно этой стекловаты имеет диаметр 0,7-2 мк (в 10-15
раз тоньше хлопкового) и объемный вес 5-6 кг/м3. Тампон из этой ваты весом 0,3
г сворачивают в виде конической пробки длиной 1,5-2 см и вкладывают в слуховой
проход. Благодаря своей эластичности вата УТВ не причиняет никаких болезненных
или дискомфортных ощущений. Заглушающая способность стекловаты УТВ в 1,5 раза
выше, чем у хлопка (рис. 88).
Заглушки-вкладыши изготовляют также из твердых
материалов - резины, пластмассы и др. Фигурная эбонитовая заглушка состоит из
корпуса со сквозным отверстием и вкладного алюминиевого стержня с широкой
головкой.
Широко применяется также заглушка в виде
конических пробок из мягкого каучука. Заглушки из пластических материалов
состоят обычно из оболочки в виде мешочка, в которую помещается чистый воск или
его смесь с вазелином, парафином, глицерином и т.д. После размягчения при
разминании руками такая заглушка вкладывается в слуховой проход и благодаря
своей пластичности хорошо его герметизирует. Заглушающая способность внутренних
вкладышей указанного типа зависит от частоты шума и не превышает 7-8 дБ на
частотах 250- 500 Гц и 12 дБ на частотах около 1000 Гц.
Другим видом средств защиты являются
противошумные устройства типа наушников, известных под различными марками:
ВЦНИИОТ-2 и др. Основным элементом этого типа средств являются чашки овальной
или круглой формы из картона, бумажного литья, алюминия или пластмасс,
накладываемые на ушные раковины и крепящиеся на голове при помощи ремешков,
завязок или дугообразной пружины. Таким образом, уши изолируются от внешних шумов.
Для глушения шума внутрь чашек вкладывают поролон, стекловату УТВ, хлопок или
другие звукоизолирующие материалы.
Особое значение в противошумных устройствах
такого типа придается хорошему прилеганию чашек к голове. Для этого края чашек
в некоторых конструкциях делают в виде полой кольцевой камеры из резины,
которую надувают воздухом.
Хорошие результаты дает обтурация этих чашек в
виде кольцевых камер шириной около 10 мм, заполненных вязкой жидкостью, которая
обеспечивает плотное прилегание прибора к голове.
Заглушающая способность противошумных наушников
ВЦНИИОТ-2 по лабораторным данным составляет в зависимости от частоты шумов: до
500 Гц - 14 дБ, от 500 до 1000 Гц - 22 дБ, от 1000 до 2000 Гц - 35 дБ, от 2000
до 4000 Гц - 47 дБ и в области 5000-8000 Гц - 38 дБ. Как и в случае заглушки,
эффективность наушных средств защиты возрастает с частотой шумов.
Помимо описанных средств, для защиты от шума
высокой интенсивности (115 дБ и выше) применяют противошумные шлемы с
подшлемниками и глушителями, которые защищают не только от звуков, проникающих
в слуховой проход, но и от сильных шумов, воздействующих на слух благодаря так
называемой костной проводимости.
Из противошумных средств типа наушников у нас
выпускаются наушники НИАТ-3, "Киевские", ВЦНИИОТ-2 и др.
На производстве наушники закрепляются за
определенным лицом и в случае передачи другому должны быть подвергнуты
дезинфекции.
Средства и методы защиты от шума и вибрации
Для снижения шума в производственных помещениях
применяют различные методы: уменьшение уровня шума в источнике его
возникновения; звукопоглощение и звукоизоляция; установка глушителей шума;
рациональное размещение оборудования; применение средств индивидуальной защиты.
Наиболее эффективным является борьба с шумом в
источнике его возникновения. Шум механизмов возникает вследствие упругих
колебаний как всего механизма, так и отдельных его деталей. Причины
возникновения шума - механические, аэродинамические и электрические явления,
определяемые конструктивными и технологическими особенностями оборудования, а
также условиями эксплуатации. В связи с этим различают шумы механического,
аэродинамического и электрического происхождения. Для уменьшения механического
шума необходимо своевременно проводить ремонт оборудования, заменять ударные
процессы на безударные, шире применять принудительное смазывание трущихся
поверхностей, применять балансировку вращающихся частей.
Значительное снижение шума достигается при
замене подшипников качения на подшипники скольжения (шум снижается на 10...15
дБ), зубчатых и цепных передач клиноременными и зубчатоременными передачами,
металлических деталей - деталями из пластмасс.
Снижение аэродинамического шума можно добиться
уменьшением скорости газового потока, улучшением аэродинамики конструкции,
звукоизоляции и установкой глушителей. Электромагнитные шумы снижают
конструктивными изменениями в электрических машинах.
Широкое применение получили методы снижения шума
на пути его распространения посредством установки звукоизолирующих и
звукопоглощающих преград в виде экранов, перегородок, кожухов, кабин и др.
Физическая сущность звукоизолирующих преград состоит в том, что наибольшая
часть звуковой энергии отражается от специально выполненных массивных
ограждений из плотных твердых материалов (металла, дерева, пластмасс, бетона и
др.) и только незначительная часть проникает через ограждение. Уменьшение шума
в звукопоглощающих преградах обусловлено переходом колебательной энергии в
тепловую благодаря внутреннему трению в звукопоглощающих материалах. Хорошие
звукопоглощающие свойства имеют легкие и пористые материалы (минеральный
войлок, стекловата, поролон и т.п.).
Средствами индивидуальной защиты от шума
являются ушные вкладыши, наушники и шлемофоны. Эффективность индивидуальных
средств защиты зависит от используемых материалов, конструкции, силы прижатия,
правильности ношения. Ушные вкладыши вставляют в слуховой канал уха. Их
изготовляют из легкого каучука, эластичных пластмасс, резины, эбонита и
ультратонкого волокна. Они позволяют снизить уровень звукового давления на
10-15 дБ. В условиях повышенного шума рекомендуется применять наушники, которые
обеспечивают надежную защиту органов слуха. Так, наушники ВЦНИОТ снижают
уровень звукового давления на 7-38 дБ в диапазоне частот 125-8000 Гц. Для
предохранения от воздействия шума с общим уровнем 120 дБ и выше рекомендуется
применять шлемофоны, которые герметично закрывают всю околоушную область и
снижают уровень звукового давления на 30-40 дБ в диапазоне частот 125-8000 Гц.
Для борьбы с вибрацией машин и оборудования и
защиты работающих от вибрации используют различные методы. Борьба с вибрацией в
источнике возникновения связана с установлением причин появления механических
колебаний и их устранением, например замена кривошипных механизмов равномерно
вращающимися, тщательный подбор зубчатых передач, балансировка вращающихся масс
и т.п. Для снижения вибрации широко используют эффект вибродемпфирования -
превращение энергии механических колебаний в другие виды энергии, чаще всего в
тепловую. С этой целью в конструкции деталей, через которые передается
вибрация, применяют материалы с большим внутренним трением: специальные сплавы,
пластмассы, резины, вибродемпфирующие покрытия. Для предотвращения общей
вибрации используют установку вибрирующих машин и оборудования на
самостоятельные виброгасящие фундаменты. Для ослабления передачи вибрации от
источников ее возникновения полу, рабочему месту, сиденью, рукоятке и т.п.
широко применяют методы виброизоляции. Для этого на пути распространения
вибрации вводят дополнительную упругую связь в виде виброизоляторов из резины,
пробки, войлока, асбеста, стальных пружин. В качестве средств индивидуальной
защиты работающих используют специальную обувь на массивной резиновой подошве.
Для защиты рук служат рукавицы, перчатки, вкладыши и прокладки, которые изготовляют
из упругодемпфирующих материалов.
Важным для снижения опасного воздействия
вибрации на организм человека является правильная организация режима труда и
отдыха, постоянное медицинское наблюдение за состоянием здоровья,
лечебно-профилактические мероприятия, такие как гидропроцедуры (теплые ванночки
для рук и ног), массаж рук и ног, витаминизация и др. Для защиты рук от
воздействия ультразвука при контактной передаче, а также при контактных смазках
и т.д. операторы должны работать в рукавицах или перчатках, нарукавниках, не
пропускающих влагу или контактную смазку.
Во время ремонта, испытания, отработки режима и
налаживания установки, когда возможен кратковременный контакт с жидкостью или
ультразвуковым инструментом, в котором возбуждены колебания, для защиты рук
необходимо применять две пары перчаток: наружные - резиновые и внутренние -
хлопчатобумажные или перчатки резиновые технические по ГОСТ 20010-14. В
качестве средств индивидуальной защиты работающих от воздействия шума и
воздушного ультразвука следует применять противошумы, отвечающие требованиям
ГОСТ 12.4.051-78.
При разработке нового и модернизации
существующего оборудования и приборов должны предусматриваться меры по
максимальному ограничению ультразвука, передающегося контактным путем, как в
источнике его образования (конструктивными и технологическими мерами), так и по
пути распространения (средствами виброизоляции и вибропоглощения). При этом
рекомендуется применять:
· дистанционное управление для
исключения воздействия на работающих при контактной передаче;
· блокировку, т.е. автоматическое
отключение оборудования, приборов при выполнении вспомогательных операций -
загрузка и выгрузка продукции, нанесение контактных смазок и т.д.;
· приспособления для удержания
источника ультразвука или обрабатываемой детали.
Ультразвуковые указатели и датчики, удерживаемые
руками оператора, должны иметь форму, обеспечивающую минимальное напряжение
мышц, удобное для работы расположение и соответствовать требованиям технической
эстетики.
Следует исключить возможность контактной
передачи ультразвука другим частям тела, кроме ног. Конструкция оборудования
должна исключать возможность охлаждения рук работающего.
Поверхность оборудования и приборов в местах
контакта с руками должна иметь коэффициент теплопроводности не более 0,5 Вт/м
град.

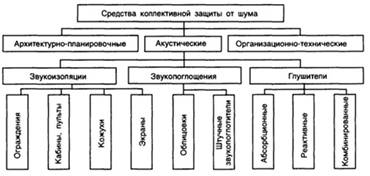

Рис. 4.14. Средства коллективной защиты от шума
на пути его распространения
Классификация средств коллективной защиты от
шума представлена на рис. 4.14. Акустические в свою очередь подразделяются на
средства звукоизоляции, звукопоглощения и глушители.
При наличии в помещении одиночного источника
шума, уровень интенсивности L (дБ) можно рассчитать по формуле:
= 10lg J/Jo.
В том случае, когда в расчетную точку попадает
шум от нескольких источников, находящихся в помещении, их интенсивности
складывают:
= J1 + J2 + ... + Jn.
Разделив левую и правую части этого выражения на
J0 (пороговую интенсивность звука) и прологарифмировав, получим:
= 10lgJ/J0 = 10lg(J1 /J0 + nJ2 /J0 + ... + Jn
/J0)
или= 10lg(100,1L1 + 100,1L2 + ... + 100,1Ln)
где L1, L2 ,..., Ln - уровни интенсивности
звука, создаваемые каждым источником в расчетной точке при одиночной работе.
Если имеется п источников шума с одинаковым
уровнем интенсивности звука Li, то общий уровень интенсивности звука
= Li+ 10lgn.
Установка звукопоглощающих облицовок и объемных
звукопоглотителей увеличивает эквивалентную площадь поглощения.
Для облицовки помещения используются стекловата,
минеральная и капроновая вата, мягкие пористые волокнистые материалы, а также
жесткие плиты на минеральной основе, т.е. материалы, имеющие высокие
коэффициенты звукопоглощения.
Эффективность снижения уровня шума (ΔL,
дБ) в помещении
ΔL = L - Lдоп,
где L - расчетный уровень интенсивности звука
(или звукового давления), дБ;доп - допустимый уровень интенсивности звука
(звукового давления), дБ, согласно действующим нормативам.
Эффективность установок облицовок (дБ) можно
приближенно определить по формуле:
= n10lgA2 A1,
где А2 и А1 - соответственно эквивалентная
площадь поглощения после и до установки облицовки.
Эквивалентная площадь поглощения
A = αср
Sпов,
здесь αср-
средний коэффициент звукопоглощения внутренних поверхностей помещения площадью
Sпов.
ΔLз = 20lgGf - 4,75,
(4.5)
где G - масса одного м2 перегородки,
кг;- частота, Гц.
Видно, что снижение шума за счет установки
перегородки зависит от ее массивности и от частоты звука. Таким образом, одна и
та же перегородка будет более эффективной на высоких частотах, чем на низких.
Эффективность установки кожуха ΔL,
(дБ)
ΔL = Lз + 10lgα,
где α - коэффициент
звукопоглощения материала, нанесенного на внутреннюю поверхность кожуха,з -
звукоизоляция стенок кожуха, определяемая по формуле (4.5).
Методы и средства коллективной защиты от
вибрации. Классификация методов и средств защиты от вибрации представлена на
рис. 4.15.
Виброизоляцией называется уменьшение степени
передачи вибрации от источника к защищаемым объектам.
Виброизоляцию можно оценивать через коэффициент
передачи
п = 1 / f / f0 - 1,
Рис. 4.15. Классификация методов и средств
защиты от вибрации
где f и f0 - частота возмущающей силы и
собственная частота системы при наличии виброизолирующего слоя (Гц).
Эффективность виброизоляции определяется по
формуле:
= 20lg1 / Kп.
Чем выше частота возмущающей силы по сравнению с
собственной, тем больше виброизоляция. При f < f0 возмущающая сила целиком
передается основанию. При f = f0 происходит резонанс и резкое усиление
вибрации, а при f > 2f0 обеспечивается виброизоляция, пропорциональная
коэффициенту передачи.
Собственная частота системы
0 = 1/2π √q(m)
= 1/2π √g(x)
где q - жесткость виброизолятора;- ускорение
свободного падения;
х - статическая осадка виброизолятора под
воздействием собственной массы.
Виброизоляция используется при виброзащите от
действия напольных и ручных механизмов. Компрессоры, насосы, вентиляторы,
станки могут устанавливаться на амортизаторы (резиновые, металлические или
комбинированные) или упругие основания в виде элементов массы и вязкоупругого
слоя. Для ручного инструмента наиболее эффективна многозвенная система
виброизоляции, когда между рукой и инструментом проложены слои с различной
массой и упругостью.
Выбор гашения вибрации осуществляется за счет
активных потерь или превращения колебательной энергии в другие ее виды,
например в тепловую, электрическую, электромагнитную. Виброгашение может быть
реализовано в случаях, когда конструкция выполнена из материалов с большими
внутренними потерями; на ее поверхность нанесены вибропоглощающие материалы;
используется контактное трение двух материалов; элементы конструкции соединены
сердечниками электромагнитов с замкнутой обмоткой и др.
. Классификация помещений по характеру
окружающей среды и опасности поражения электрическим током
Классификация помещений по условиям окружающей
среды
Нормальная работа электроустановок зависит от
различных факторов окружающей среды. На электрические сети и
электрооборудование влияют температура окружающей среды и резкие ее изменения,
влажность, пыль, пары, газ, солнечная радиация. Эти факторы могут изменять срок
службы электрооборудования и кабелей, ухудшать условия их работы, вызывать
аварийность, повреждения и даже разрушение всей установки.
Особенно зависят от условий окружающей среды
электрические свойства изоляционных материалов, без которых не обходится ни
одно электрическое устройство. Эти материалы под влиянием климата и даже
изменения погоды могут быстро и существенно менять, а при критических обстоятельствах
терять свои электроизоляционные свойства.
Влияние неблагоприятных факторов окружающей
среды на электрооборудование необходимо учитывать при проектировании, монтаже и
эксплуатации электроустановок. Требования по защите электрооборудования и
кабельных изделий от воздействия неблагоприятных факторов в процессе хранения,
монтажа и эксплуатации изложены в ПУЭ и СаНиП.
В зависимости от характера окружающей среды и
требований по защите электроустановок от ее воздействия в ПУЭ различают
внутренние помещения и наружные установки. В свою очередь, внутренние помещения
делятся на сухие, влажные, сырые, особо сырые, жаркие, пыльные, с химически
активной средой, пожароопасные и взрывоопасные, а наружные (или открытые)
установки - на нормальные, пожароопасные и взрывоопасные. Электроустановки,
защищенные только навесами, относят к наружным.
Сухими считают помещения, в которых
относительная влажность воздуха не превышает 60%. Если в таких помещениях
температура не превышает 30°С, нет технологической пыли, активной химической
среды, пожаро- и взрывоопасных веществ, то их называют помещениями с нормальной
средой.
Влажные помещения характеризуются относительной
влажностью воздуха 60-75% и наличием паров или конденсирующейся влаги,
выделяющихся временно и в небольших количествах. Большая часть
электрооборудования рассчитана на работу при относительной влажности, не
превышающей 75%, поэтому в сухих и влажных помещениях используют
электрооборудование в нормальном исполнении. К влажным помещениям относят
насосные станции, производственные цеха, где относительная влажность
поддерживается в пределах 60-75%, отапливаемые подвалы, кухни в квартирах и
т.п.
В сырых помещениях относительная влажность
длительно превышает 75% (например, некоторые цеха металлопроката, цементных
заводов, очистных сооружении и т.п.). Если относительная влажность воздуха в
помещениях близка к 100%, т.е. потолок, пол, стены, предметы в них покрыты
влагой, то эти помещения относят к особо сырым.
На отдельных производствах металлургической и
других отраслей промышленности (например, в литейных, термических, прокатных и
доменных цехах) температура воздуха длительное время превышает 30°С. Такие
помещения называют жаркими. Одновременно они могут быть влажными или пыльными.
Пыльными считают помещения, в которых по условиям
производства образуется технологическая пыль в таком количестве, что она
оседает на проводах, проникает внутрь машин, аппаратов и т.д.
Различают пыльные помещения с токопроводящей и
нетокопроводящей пылью. Пыль, не проводящая ток, не ухудшает качество изоляции,
однако благоприятствует увлажнению ее и токоведущих частей электрооборудования
вследствие своей гигроскопичности.
В помещениях с химически активной средой по
условиям производства постоянно или длительно содержатся пары или образуются
отложения, разрушающие изоляцию и токоведущие части электрооборудования.
Пожароопасными называют помещения, в которых
применяют или хранят горючие вещества. По степени пожароопасности их
подразделяют на три класса: П-I, П-П, П-Па. К первому классу относятся помещения,
в которых используют или хранят пожароопасные жидкости, ко второму классу -
помещения, по условиям производства в которых выделяется взвешенная горючая
пыль, не образующая взрывоопасных концентраций, а к последнему классу -
помещения, где хранятся и используются твердые или волокнистые горючие
вещества, не образующие взвешенных в воздухе смесей.
Взрывоопасными называют помещения, в которых по
условиям производства могут образоваться взрывоопасные смеси горючих газов или
паров с воздухом, кислородом или другими газами - окислителями горючих веществ,
а также смеси горючих пылей или волокон с воздухом при переходе их во
взвешенное состояние.
Взрывоопасные установки по степени опасности
использования электрооборудования разделяют на шесть классов: B-I, В-Iа, B-I6,
В-Iг, В-II и В-IIа. В установках класса B-I по условиям производства может
происходить недлительное образование взрывоопасных смесей горючих газов или
паров с воздухом либо другим окислителем при нормальных технологических
режимах. вибрация шум производственный ток
К классу В-Iа относят установки, в которых
взрывоопасные смеси паров и газов могут образоваться только при авариях или
неисправностях технологического оборудования. Для установок класса В-I6
характерно лишь местное образование взрывоопасных концентраций паров и газов в
воздухе в незначительных объемах при надежно действующей вентиляции.
Наружные установки, образующие опасные взрывные
концентрации горючих газов или паров, относят к классу В-Iг.
В установках класса В-II могут создаваться взрывоопасные
концентрации взвешенных горючих пылей при нормальной работе технологического
оборудования, а в установках класса В-IIа - лишь при авариях или
неисправностях.
Наружные установки, в которых перерабатывают или
хранят горючие жидкости либо твердые горючие вещества (открытые склады
минеральных масел, угля, торфа, дерева и т.п.), относятся к пожароопасным
класса П-III.
Помещения классифицируют по наиболее высокому
классу взрывоопасности расположенных в них установок.
Агрессивная, сырая, пыльная и подобные им среды
не только ухудшают условия работы электрооборудования, но и повышают опасность
электроустановок для обслуживающих их людей.
Поэтому в ПУЭ помещения в зависимости от
возможности поражения людей электрическим током подразделяют на три группы: с
повышенной опасностью, особо опасные и без повышенной опасности.
Большинство производственных помещений относятся
к помещениям с повышенной опасностью, т.е. для них характерны наличие сырости
(относительная влажность длительное время превышает 75%) или проводящей пыли,
токопроводящих полов (металлических, земляных, железобетонных, кирпичных),
высокой температуры (длительное время превышающей 30°С), а также возможности
одновременного прикосновения человека к соединенным с землей
металлоконструкциям зданий, технологическим аппаратам, механизмам, с одной
стороны, и к металлическим корпусам электрооборудования - с другой.
Для особо опасных помещений характерны особая
сырость или наличие химически активной среды либо двух и более условий
повышенной опасности.
Если в помещениях отсутствуют условия, создающие
повышенную или особую опасность, их называют помещениями без повышенной
опасности.
В зависимости от вида технологической
деятельности в помещениях различных категорий и возможности поражения людей
электрическим током определяются характер исполнения электрооборудования,
применяемого для данной среды, виды и способы выполнения электрических сетей.
Классификация помещений по степени опасности
поражения электрическим током
Степень безопасности обслуживания электрических
установок во многом зависит от условий эксплуатации и характера среды
помещений, в которых электрооборудование установлено.
Влага, пыль, едкие пары, газы, высокая
температура разрушительно действуют на изоляцию электроустановок, тем самым в
значительно)! степени ухудшают условия безопасности.
В соответствии с правилами устройства
электротехнических установок, все помещения, содержащие электроустановки,
классифицируются с точки зрения опасности поражения электрическим током на
следующие три категории.
. Помещения без повышенной опасности: сухие, не
жаркие, с токонепроводящим полом, без токопроводящей пыли, а также помещения с
небольшим количеством металлических предметов, конструкций, машин и т.п. или с
коэффициентом заполнения площади k <; 0,2 (т.е. отношением площади, занятой
металлическими предметами, к площади всего помещения).
. Помещения с повышенной опасностью: сырые, в
которых при нормальных условиях влажность временно может повышаться до
насыщения, как, например, при резких изменениях температуры или при выделении
большого количества пара; сухие, по неотапливаемые, чердачные помещения,
неотапливаемые лестничные клетки и помещения отапливаемые, по с кратковременным
присутствием влаги; помещения с токопроводящей пылью (угольные мельницы, волочильные
цехи и другие им подобные); жаркие, т.е. помещения с температурой свыше 30°С;
помещения с токопроводящими полами (земляные, бетонные, деревянные в сыром
состоянии).
В электроустановках напряжением выше 1000 в, а
также в электроустановках напряжением до 1000 в с изолированной нулевой точкой
(нейтралью) трансформаторов защитное заземление выполняется путем сооружения
местного заземляющего устройства с малым сопротивлением; например,
сопротивление заземляющего устройства в установках напряжением дo 1000 В при
мощности питающих трансформаторов выше 100 кВ не должно превышать 4 сш; в
установках 6-10 кв оно не должно превышать 10 ом.
Схема такого заземления в установках до 1000 в
показана на рис. 1.
Рис. 1. Схема заземления в электроустановках с
изолирова нной нейтралью
- заземлитель; 2 - заземляющий провод; 3 -
заземляющий зажим: 4 - обмотка статора: 5 - корпус швигателя
В электроустановках напряжением до 1000 в с
глухозаземленной нулевой точкой трансформаторов, в том числе и в установках
напряжением 380/220 в, защитное заземление выполняется присоединением
заземляемых частей установки к заземленному нулевому проводу электросети (рис.
2).

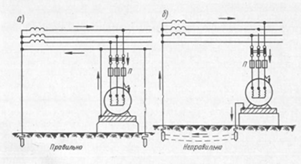

Рис. 2. Схема заземления в электроустановках напряжением
до 1000 в с глухозаземленной нейтралью
а - присоединение к нулевому проводу сети
(правильно); б - применение местного заземляющего устройства (неправильно)
В результате этого дефектная часть установки
немедленно автоматически отключается: перегорает плавкая вставка предохранителя
или отключается автомат. Применение местного заземляющего устройства, не
связанного с нулевым проводом сети в электроустановках напряжением до 1000 в с
глухозаземленной нейтралью, запрещается в связи с тем, что оно в данном случае
не обеспечивает безопасности людей.
Сопротивление заземляющего устройства, к
которому присоединяется нейтраль трансформатора и начало нулевого провода,
согласно правилам должно быть не более 4 ом (при мощности трансформаторов свыше
100 ква). Нулевой провод заземляется еще повторно, в частности на концах
воздушных линий, питающих крупные строительные машины: экскаваторы, башенные
краны и т.д. Такие повторные заземления могут иметь сопротивление до 10 ом.
Заземление корпусов строительных машин (экскаваторов,
башенных кранов и др.) осуществляется с помощью заземляющей жилы шлангового
кабеля, питающего электропривод машин, один конец которой подсоединяется к
заземляющему болту на корпусе или металлоконструкциях машины, а другой конец-к
заземляющему болту на корпусе пускового ящика или распределительного пункта,
через который подается питание к машине. Корпус пускового ящика или
распределительного пункта в свою очередь присоединяется к заземленному нулевому
проводу сети. Корпусы электроинструментов, понижающих и сварочных
трансформаторов заземляются также при помощи заземляющей жилы питающего кабеля
(провода).
В случаях питания электрифицированной
строительной передвижной машины от сети с изолированной нейтралью,
сопротивление заземляющего устройства, расположенного в непосредственной
близости к механизму, должно быть таким же, как и для стационарных
электроустановок.
Если требуемое заземление передвижной машины
осуществить невозможно, следует применить защитное отключение.
При выполнении Заземляющих устройств в качестве
заземлителей рекомендуется использовать в первую очередь так называемые
естественные заземлители: водопроводные трубы, проложенные в земле (не имеющие
изоляции от коррозии), металлоконструкции, соединенные с землей, металлические
шпунты и др. При отсутствии естественных заземлителей сооружается искусственное
заземляющее устройство.
Общее сопротивление группы заземлителей обратно
пропорционально их количеству. Имеет значение также их взаимное расположение:
чем ближе они друг к другу, тем меньше их общий эффект. Это учитывается в
расчетах введением так называемого коэффициента использования.
Перед введением в эксплуатацию заземляющего
устройства его необходимо испытать на сопротивление растеканию тока, которое не
должно быть больше допустимых по нормам (ПУЭ) величин. Для этих целей
используются специальные измерительные приборы - измерители заземления типа
МС-08 и др.
Кроме защитного заземления для предупреждения
поражения электрическим током пользуются защитным отключением.
Защитным отключением называется автоматическое
отключение электрооборудования от питающей сети при возникновении в ней
однофазного замыкания. Защитное отключение осуществляется при помощи
специальных автоматически срабатывающих устройств. Оно действует несколько
быстрей, чем плавкие вставки предохранителей при заземлении (занулении)
установок с глухо-заземленной нейтралью.
Защитное отключение можно использовать как в
сетях с изолированной нейтралью, так и в сетях с глухо-заземленной нейтралью,
независимо от величины напряжения. Защитное отключение в установках с
изолированной нейтралью допускается в качестве дополнения к заземляющим
устройствам. В электрических установках с напряжением до 1000 в с
глухозаземленной нейтралью защитное отключение разрешается вместо присоединения
корпусов оборудования к заземленной нейтрали, если выполнение этого
присоединения затруднено.
Защитное отключение допускается также и в
передвижных установках, если заземление их не может быть выполнено в
соответствии со специальными требованиями. В этом случае отключение напряжения
должно производиться на линии до ввода кабеля в механизм.
Для защитного отключения применяются автоматы,
обладающие высокой чувствительностью, быстротой срабатывания и большой
надежностью в работе.
. Помещения особо опасные: особо сырые
помещения; помещения с едкими парами, газами и охлаждающими жидкостями,
разрушительно действующими на обычно употребляемые в электрических установках
материалы и снижающими сопротивление человеческого тела; помещения, в которых
имеются два или несколько признаков опасности (например, жаркое помещение и
проводящий пол или сырое помещение с коэффициентом заполнения более 0,2 и т.
д.).
С целью избегания произвольного толкования
определений, вошедших в классификацию помещений, согласно правилам устройства
электротехнических установок, сухими считаются помещения с относительной
влажностью не выше 75% и температурой не ниже +5°С, т.е. те, в которых пол,
стены и все предметы нормально находятся в сухом состоянии; сырыми считаются
помещения с относительной влажностью, которая постоянно превышает 75% или может
временно повышаться до 100%, так как в этих помещениях может возникать
значительная влажность при резком изменении температуры или при выделении
большого количества пара.
Особо сырыми считаются помещения, в которых
воздух постоянно насыщен водяными парами, т.е. относительная влажность
достигает 100% и в результате пол, потолок и все предметы постоянно покрыты
влагой.
Помещениями с токопроводящей пылью называют
такие, в которых в связи с характером производственных процессов может
выделяться и собираться в большом количестве пыль (например, угольная,
металлическая). Эта препятствует поддержанию должного сопротивления изоляции
электроустановки, а также снижает сопротивление человеческого тела.
Помещениями с едкими парами или газами считаются
те, в которых при производственном процессе выделяются пары или газы,
разрушительно действующие на изолирующие материалы, обычно применяемые в
электроустановках. Вследствие этого необходимо принимать особые меры для защиты
изоляции электрооборудования. Кроме разрушительного действия на изоляцию
электрооборудования, эти пары и газы могут также значительно снизить
сопротивление человеческого тела.
Жаркие помещения характеризуются высокой
температурой, вызывающей высыхание и разрушение изоляции, а также обильную
транспирацию, повышающую опасность поражения током у лиц, находящихся в таких
помещениях. Различают помещения жаркие - с температурой выше 30°С и особо
жаркие - с температурой выше 35°С.
Пожароопасными помещениями считаются те, в
которых обрабатываются или хранятся легко воспламеняющиеся предметы или по
условиям производства могут образоваться легко воспламеняющиеся газы, пары,
пыль и волокна.
Взрывоопасными являются помещения, в которых
изготовляют, обрабатывают или хранят взрывчатые вещества или могут образоваться
взрывчатые газы, пары, либо взрывчатая смесь их с воздухом.
Применение более совершенной технологии
производства, хорошей вентиляции и герметизации дает возможность значительно
снизить степень опасности большинства производственных помещений.
Особое значение для электробезопасности имеет
токопроводимость пола. Сухие торцовые (без гвоздей) или паркетные полы обладают
довольно большим сопротивлением и хорошо изолируют человека от земли. Наоборот,
кирпичные, плиточные, бетонные или земляные полы, сопротивление которых резко
уменьшается при увлажнении, являются плохой изоляцией.
Полы с высоким сопротивлением могут служить
весьма эффективной мерой защиты. В цехах с хорошими торцовыми, паркетными или
другими полами, имеющими большое сопротивление, однофазное прикосновение может
оказаться менее опасным при поврежденной изоляции.
Список литературы
1. Алтунин
А.Т., Гражданская оборона: учебное пособие / Под. ред. А.Т. Алтунина. - М.:
2009.
2. Арустамов
Э.А., Безопасность жизнедеятельности / Э.А. Арустамов. - М.: Изд.центр Акад.,
2008.
. Белов
С.В., Безопасность жизнедеятельности: учеб. для вузов / Под общ. ред. Белова
С.В. 2-е изд., испр. и доп. / С.В. Белов, А.Ф. Козьяков, Л.Л. Морозова, А.В.
Ильницкая. - М.: Академия, 2007.
. Кукин
П.П., Лапин В.Л. Безопасность жизнедеятельности. Безопасность технологических
процессов и производств (Охрана труда): Учебное пособие для вузов / П.П.Кукин
В.Л. Лапин Н.Л. Пономарев. - М.: Высш. шк., 2008.
. Микрюков
В.Ю. Обеспечение безопасности жизнедеятельности, В 2 кн. Кн 1 Коллективная
безопасность: учебное пособие / В.Ю. Микрюков. - М.: Высш. шк., 2009.
. http://www.technoavia.ru/katalog/siz/sluch
. https://ru.wikipedia.org/
