МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Алтайская государственная академия образования имени В. М. Шукшина»

Физико-математический факультет

Кафедра физики и информатики

Курсовая работа

по дисциплине «Операционные системы, сети и Интернет Технологии»

Обзор возможностей программного обеспечения для создания виртуальных туров

Выполнила Кислякова Юлия

Научный руководитель Дудышева Е.В.

Бийск - 2015

Содержание

Введение

. Понятие виртуального тура и возможности его применения

2. Обзор программного обеспечения для создания виртуальных туров

. Технология создания виртуальных туров

Заключение

Список литературы

Введение

Виртуальные туры - один из самых эффективных и убедительных на данный момент способов представления информации, поскольку они позволяют совершать увлекательные виртуальные экскурсии и создают у зрителя полную иллюзию присутствия. В отличие от видео или обычной серии фотографий, виртуальный тур обладает интерактивностью. Так, в ходе путешествия можно приблизить или отдалить какой-либо объект, оглядеться по сторонам, подробно рассмотреть отдельные детали интерьера, обозреть панораму издалека, посмотреть вверх-вниз, приблизиться к выбранной точке или удалиться от нее, через активные зоны переместиться с одной панорамы на другую, на пример погулять по отдельным помещениям и т.п. И все это можно делать в нужном темпе и в порядке, удобном конкретному зрителю. Таким образом, можно, например, обойти весь дом изнутри и даже осмотреть его снаружи или совершить виртуальное путешествие по экзотическому острову, не покидая собственной квартиры.

Актуальность исследования настоящей темы связана с развитием высоких технологий в информационном пространстве, и, как следствие, развитием массовых коммуникаций. Все это, призванное на благо культуры, искусства, эстетики и духовного развития, значительно облегчает диалог между объектом культурной ценности и конечным его потребителем - зрителем. Мы живем в эпоху Интернет. Глобальная сеть стала важной частью культурной жизни в целом и жизни учреждений культуры в частности.

Основными вариантами размещения виртуальных туров являются Web-сайты и CD-презентации. В условиях академической мобильности наличие виртуальных туров на Web-сайтах становится актуальным для вузов, поскольку помогает привлечь внимание абитуриентов, обеспечивает профориентационную работу, способствует адаптации первокурсников. Просмотр туров в Интернете обычно осуществляется в среде Интернет-браузера, при условии поддержки Java-аплета. Учитывая, что у ряда пользователей Java-машина не установлена, некоторые разработчики дополнительно создают версии туров, которые могут проигрываться, например, во flash-проигрывателе. Виртуальные туры, ориентированные на Web, достаточно скромны по размерам и быстро загружаются, но отличаются от CD-туров более низким качеством изображения.

Виртуальные туры, записываемые на CD, просматриваются с помощью специальных обозревателей туров и не ограничены жесткими требованиями в плане своих размеров, так что они могут содержать высококачественные фотопанорамы и потому необычайно эффектны. Такие туры могут быть составным компонентом электронных презентаций либо являются автономным программным продуктом, представляющим компанию, товар, технологию и пр. Диски с турами можно раздавать на профильных выставках и ярмарках потенциальным клиентам, и, в отличие от привычных всем листовок и брошюр, они не отправляются в мусорный ящик после беглого просмотра.

Цель работы - провести анализ возможностей программ для создания 3d туров.

В ходе выполнения работы были поставлены следующие задачи:

.        Проанализировать программное обеспечение для создания 3d туров;

.        Выяснить возможности различных программ для создания 3d туров;

Объект исследования - программное обеспечение для создания виртуальных туров.

Предмет исследования - программы для создания виртуальных туров.

1. Понятие виртуального тура и возможности его применения

Виртуальный тур - это комбинация панорамных фотографий (сферических или цилиндрических), когда переход от одной панорамы к другой осуществляется через активные зоны (их называют точками привязки или точками перехода), размещаемые непосредственно на изображениях, а также с учетом плана тура. Все это может дополняться озвучиванием переднего плана и фоновой музыкой, а при необходимости и обычными фотографиями, видеороликами, flash-роликами, планами туров, пояснениями, контактной информацией и пр.[4]

В основе виртуальных туров лежат фотопанорамы, которые от обычных фотографий отличаются интерактивным характером просмотра. Это означает, что при просмотре панорамной фотографии пользователь видит только ту часть изображения, которая его интересует в данный момент, и что при желании он может оглядеться по сторонам, посмотреть вверх и вниз, а также приблизить или отдалить отдельные детали изображения. Разглядывая же обычную фотографию, зритель видит только то, что ему показывают, и не может управлять процессом просмотра. Еще интереснее, если пользователь виртуального тура может перемещаться между панорамами через активные зоны или руководствуясь картой тура.

Главное достоинство виртуальных туров - возможность экономии времени, причем как для стороны, представляющей тур (продавца), так и для зрителя (потенциального покупателя или клиента). Кроме того, для покупателя виртуальный тур выполняет функции неназойливого гида, а продавцам, как свидетельствует немалое число отчетов, использование туров помогает активно привлекать новых клиентов, поскольку сами туры превращаются в эффективный инструмент продаж.[5]

Покупателей в виртуальных турах привлекает то, что ознакомиться с объектом можно в любой удобный для них момент, а кроме того, появляется возможность предварительного, причем весьма подробного осмотра всех имеющихся у продавца потенциально интересных объектов. В итоге список объектов (квартир, домов, автомобилей, отелей, ресторанов, фитнес-клубов и т.п.), которые необходимо лично посетить или осмотреть, значительно сокращается. Более того, в ряде сфер (например, в туристической), где предварительный личный осмотр объектов вообще невозможен, дополняющий описание тур оптимизирует процесс изучения возможных предложений.

Для продавца главными плюсами виртуальных туров можно считать следующие:

·              привлечение интереса к компании, повышение ее престижа, а следовательно, приобретение новых клиентов, так как виртуальные туры сегодня вызывают интерес у большинства посетителей, увеличивают число возможных клиентов и повышают доходы компании;

·              сокращение времени между созданием тура и знакомством с ним покупателя. В традиционном варианте бизнеса для предварительного знакомства покупателя с предлагаемыми объектами используются буклеты, но от момента создания буклета и до того, как он окажется в руках потенциального покупателя, проходит немало времени. Иное дело - виртуальный тур, который становится доступным миллионам пользователей Сети практически сразу после его создания;

·              возможность разнообразного использования одних и тех же туров - в Интернете, причем даже на разных серверах, и в виде CD-презентаций, которые можно демонстрировать в офисе клиента, на выставке и т.п. Все это позволяет расширить охват аудитории;

·              простота и оперативность размещения новых, обновления и замены старых виртуальных туров, что является гарантией актуальности представленной информации.[7]

2. Обзор программного обеспечения для создания виртуальных туров

Современный рынок SOFT-продуктов предлагает целый спектр различных программ: Easypano Studio 2005

Разработчик: Easypano, Inc.

Сайт программы: <#"865020.files/image001.jpg">

Рис. 1. Создание панорамного снимка в Panoweaver

Пакет предназначен для профессионалов, но дружественный интерфейс программы, подробная справочная система, включение в поставку учебных туров позволяют работать с нею и новичкам. Созданные в среде этого приложения виртуальные туры обладают уникальными навигационными возможностями: помимо классического управления кнопками и мышью при просмотре панорам и перемещении от одной панорамы к другой, здесь встроена поддержка диалоговой карты с эффектом компаса, предоставляющим дополнительные возможности для управления туром.

Модуль Panoweaver поддерживает для сшиваемых изображений основные графические форматы: JPG, TIFF, BMP, PICT, PNG, TGA, совместим с широким диапазоном камер, обеспечивает полный контроль над процессом сшивания изображений и поддерживает в качестве выходных форматы файлов PTViewer, QTVR, MGI Panoviewer и VRML. Кроме того, программа позволяет исправлять некоторые артефакты, которые могут появиться из-за неточной установки камеры относительно горизонтали, смещения оси при повороте камеры, а также вследствие влияния ряда других механических и оптических факторов.

Создаваемые в среде Tourweaver виртуальные туры могут включать сферические и цилиндрические панорамы, обычные изображения, музыку, ссылки, точки перехода, интерактивные карты и планы, обычные слайд-шоу и текст. Кроме того, тур можно дополнить разнообразной информацией о компании, включая ее название, факс, телефон, Web-сайт, электронный адрес и логотип. Точки перехода могут устанавливаться не только при перемещении от одной панорамы на другую, но и для открытия статичного изображения (например, карты или плана), для перехода по ссылке, для проигрывания музыкального файла или анимации, для обращения к виртуальному компасу, облегчающему ориентацию по туру. Поддержка встроенных шаблонов, список которых может быть увеличен за счет приобретения дополнительных библиотек шаблонов на сайте программы, а также разнообразных эффектов отображения панорам обеспечивает многообразие вариантов оформления туров. Все это открывает перед разработчиками туров огромные возможности, поскольку на основании одной и той же исходной информации можно создать целую серию туров, что позволяет найти наиболее эффективный в конкретном случае вариант представления данных и добиться отличного результата.

Каждый из внедряемых в тур объектов имеет целую серию свойств, которыми легко управлять через окно Properties. Так, можно менять положение объектов, их размеры, реакцию мыши при перемещении или при нажатии, можно задавать фон или добавлять бордюр, изменять видимость и т.д., что позволяет быстро и без особого труда откорректировать настройки и получить нужный эффект. Созданный виртуальный тур можно сохранить на компьютере или сразу же опубликовать на FTP-сервере, для чего достаточно лишь указать настройки сервера. При этом файлы BMP-изображений будут конвертированы в JPEG-формат с определяемой пользователем степенью сжатия. В случае же локального сохранения автоматически будут сгенерированы файлы для автозапуска тура с CD. Для просмотра туров, сохраненных в собственном формате программы, необходим обозреватель Easypano Tourweaver viewer, а туры, экспортированные в Java Applet, просматриваются обычным образом в Интернет-браузере.[3]

360 Degrees Of Freedom Developer Suite 6.3

Разработчик: 360 Degrees Of Freedom

Сайт программы: #"865020.files/image002.jpg">

Рис. 2. Создание панорамы в среде Image Assembler

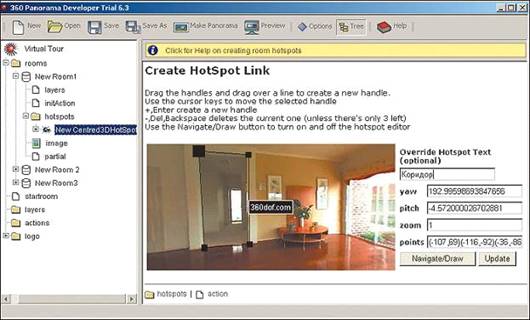

Рис. 3. Создание простого панорамного тура в 360 Panorama

Но самый большой интерес в этом плане представляет построитель виртуальных туров VRbrochure Project, который позволяет объединить фотопанорамы и 3D-модели в виртуальный тур с формированием между ними связи через обычные точки перехода. Кроме панорам и трехмерных моделей, в тур могут входить также слайд-шоу, анимации, а также интерактивные карты и планы. А для большей эффектности и придания индивидуальности тур можно дополнить разнообразными спецэффектами (постепенное появление и исчезновение, масштабирование изображения, мерцание определенных участков и др.), подобрать для него подходящий графический шаблон и стиль оформления.

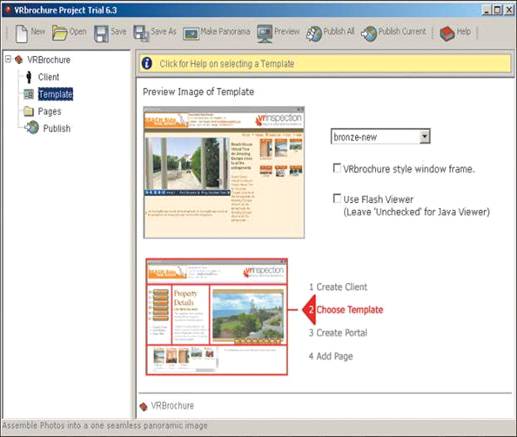

Рис. 4. Создание виртуальной брошюры в VRbrochure

Полученные туры отличаются удобством просмотра и позволяют эффективно представлять потенциальным клиентам информацию о продаваемом объекте. Просмотр туров (как простых панорамных, так и демонстрирующих 3D-модели и представляющих виртуальные брошюры) обычно осуществляется в Интернет-браузере при наличии Java-аплета. Однако при создании туров можно дополнительно включать вариант создания тура, ориентированного на просмотр во flash-проигрывателе, что позволяет максимально охватить возможную аудиторию.

SP_VTB 4.10, SP_STITCHER 3.2

Разработчик: Spherical Panorama, Inc.

Сайт программы: <#"865020.files/image005.jpg">

Рис. 5. Создание панорамы в среде SP_STITCHER

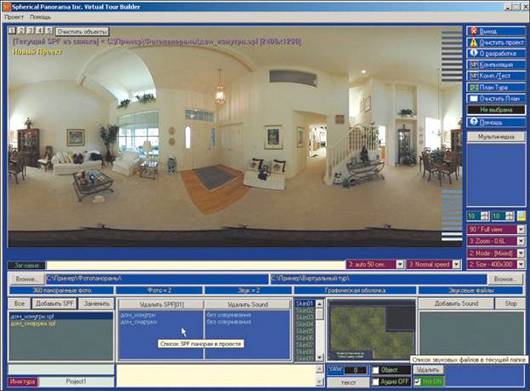

Рис. 6. Формирование виртуального тура в приложении SP_VTB

SP_STITCHER - быстрый автоматический трехснимочный fishege-сшиватель, который может быть настроен на работу как со стандартным панорамным оборудованием (IPIX, Kadian и др.), так и с нестандартным. Это позволяет рекомендовать данную программу не только профессионалам, но и обычным фотолюбителям. SP_STITCHER поддерживает автоматический и ручной режимы работы и при необходимости позволяет осуществлять коррекцию изображений: проводить цветовую коррекцию, избавляться от бочкообразных искажений, оптимизировать положение швов fisheye-изображений и пр._VTB позволяет объединять в виртуальные туры сферические и круговые панорамы, дополняя их фоновой музыкой, звуковым сопровождением, текстовыми комментариями и специальными объектами: статическими фотографиями, видеороликами, flash-роликами, планом тура и пр. В качестве плана (карты) виртуального тура можно использовать любые изображения в форматах jpg, gif, bmp размерами от 100Ѕ100 до 800Ѕ570 пикселов. Возможно подключение видеороликов в форматах avi или mpg, которые будут проигрываться при переходе с одной панорамы на другую.

Процесс создания виртуальных туров не представляет особого труда и может быть довольно быстро освоен даже непрофессионалами, а возможность выбора для него графической оболочки позволяет в какой-то мере добиться оригинальности. Для совершения виртуального путешествия по туру, представляющему собой exe-файл, не требуется дополнительного программного обеспечения, так как стандартный обозреватель туров автоматически встраивается в файл. При необходимости можно использовать специальные обозреватели виртуальных туров, например приложение SP_VST, рассчитанное на агентов-риелторов и обеспечивающее различные варианты просмотра с разными видами загрузки, включая Интернет-загрузку, и с возможностью использования конфигурационного файла.

IPIX Interactive Studio 1.4.2, IPIX Real Estate Wizard, IPIX i-Linker 3.1.0

Разработчик: IPIX Corporation

Сайт программы: #"865020.files/image007.jpg">

Рис. 7. Настройка параметров панорамы в IPIX Interactive Studio

Рис. 8. Сшивание панорамы в IPIX Real Estate Wizard

Приложение IPIX i-Linker служит для создания виртуальных туров на основе IPIX-панорам для Интернета и CD, и лучше всего использовать его совместно с IPIX Interactive Studio. Программа позволяет задавать автоматическое движение виртуальной камеры по панораме, добавлять фоновый звук, выделять точки перехода и связывать их гиперссылками с дополнительной информацией (тексты, фото, аудио, переходы) и с другими панорамами.

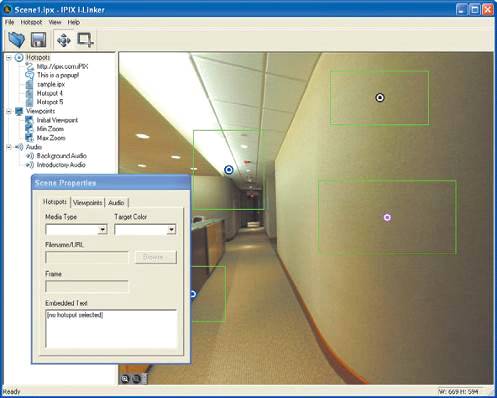

Рис. 9. Создание виртуального тура в IPIX i-Linker

виртуальный тур программный панорама

Пакет IPIX Multimedia Tool Kit используется для быстрого формирования простых шаблонных виртуальных туров и тоже рассчитан преимущественно на риелторов, а потому может стать удачным дополнением к IPIX Real Estate Wizard. Пакет включает три программных модуля: IPIX Brochure, IPIX TV-Studio и IPIX e-gallery. Модуль IPIX Brochure - простой и удобный инструмент для генерации несложных виртуальных туров в виде электронных брошюр, которые размещаются на Web-сайте компании и позволяют предельно четко представить необходимую информацию о компании, технологиях и т.п. в виде взаимосвязанных панорам, обычных фотографий, текста и контактной информации. IPIX TV-Studio позволяет создавать туры с простейшей навигацией по iPIX-изображениям, включая автоматическое перемещение, приостановку просмотра для более детального изучения изображения и масштабирования его отдельных участков. Просмотр тура может сопровождаться проигрыванием мелодии или прослушиванием комментариев. Модуль IPIX e-gallery разработан для быстрой генерации простых виртуальных туров, предназначенных для отправки по электронной почте. Создание туров осуществляется по шаблону, а сами туры содержат IPIX-изображение, контактную информацию и краткое описание тура.

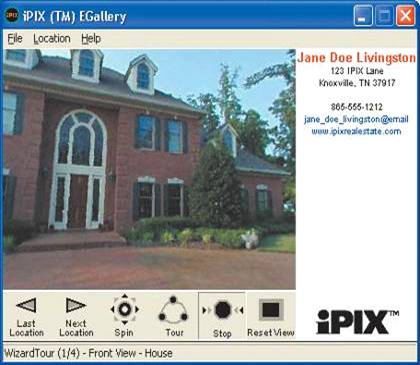

Рис. 10. Создание виртуального тура в IPIX e-gallery

3. Технология создания виртуальных туров

Процесс создания виртуальных панорам можно разделить на три этапа: фотосъемка объекта, обработка полученных изображений и конечная сборка виртуального тура.

·              Первый этап создания виртуальных туров - съемка объекта, представляющая собой очень трудоемкий и крайне ответственный процесс, так как от его результатов напрямую будет зависеть качество панорамы. Для получения высококачественных панорам с минимальными искажениями следует придерживаться ряда правил: камеру нужно установить таким образом, чтобы при выбранной диафрагме все кадры в серии оказались в фокусе (лучше всего, если камера окажется в центре снимаемой окружности);

·              набор сшиваемых снимков нужно снимать таким образом, чтобы места швов будущей сферической панорамы находились на достаточно однотонных местах (например, на монолитных стенах в случае риелторских объектов);

·              головка штатива должна быть оснащена уровнями, которые предназначены для строгого позиционирования камеры в пространстве;

·              для всех трех снимков обязательно следует осуществлять синхронизацию камеры в горизонтальной и вертикальной плоскостях - выравнивание камеры осуществляется с помощью уровней;

·              углы кругового поворота камеры должны быть равны 120°, что регулируется шкалой поворотника.

Фотопанорамы создаются из нескольких специально подготовленных перекрывающихся фотографий (рис. 1) с помощью специальных программ, которые сшивают снимки в единую панораму, удаляя неизменно возникающие искажения (рис. 2). Таких программ-сшивателей сегодня предлагается довольно много, причем в каждой программе используется особая технология сшивания изображений и свой формат создаваемых панорам, а само сшивание может производиться в автоматическом, ручном или смешанном режиме. Просматривать фотопанорамы можно посредством специальных обозревателях, причем выбирать последние нужно исходя из формата панорамного файла. Многие типы фотопанорам могут просматриваться и в Интернет-браузере, но только при наличии поддержки Java-аплета или при установке специального плагина.

Рис. 1. Исходные фотографии

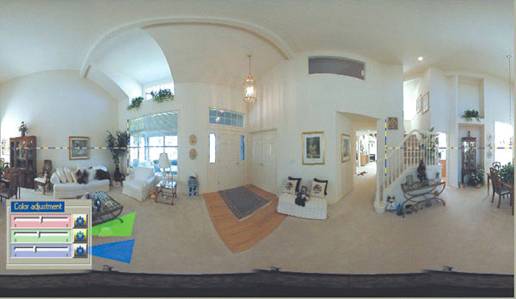

Рис. 2. Панорама в процессе цветовой коррекции

Виртуальные туры собираются из предварительно созданных фотопанорам в других специализированных приложениях - построителях туров. В большинстве случаев программа для разработки виртуальных туров ориентирована на собственный формат панорамных файлов (хотя иногда предусматривается импорт панорам из других форматов), поэтому на практике построитель туров используется вместе со сшивателем от одного производителя. Отдельные фотопанорамы связываются между собой плавными переходами за счет выделения на них активных зон (специальных областей на фотопанорамах), которые не только отвечают за перемещение от одной панорамы к другой, но и используются для отображения дополнительной информации об объектах. Технология активных зон позволяет сделать акцент на отдельных частях панорамы - на деталях интерьера, на новых товарах в торговых центрах, на интересных достопримечательностях, на конкретных выставочных стендах, а также на любой другой информации, на которую необходимо обратить внимание виртуального посетителя. Кроме того, возможно включение в виртуальный тур интерактивных планов помещений и навигаторов, позволяющих пользователям определять свое «местоположение». Просмотр тура может осуществляться по плану, по точкам перехода либо автоматически в соответствии с планом, определенным при создании проекта. Виртуальные туры, как и фотопанорамы, можно просматривать как в Интернет-браузере (рис. 3 и 4), так и в специализированных обозревателях виртуальных туров, особых для каждого построителя туров (рис. 5).

Рис. 3. Просмотр в Интернет - браузере виртуального тура

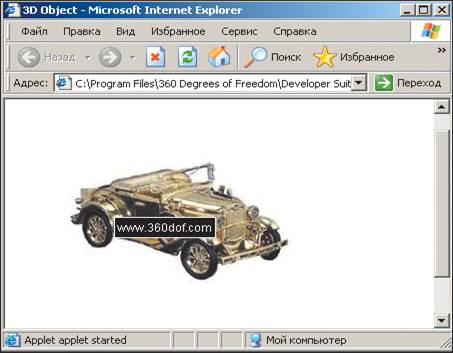

Рис. 4. Просмотр в Интернет-браузере виртуального тура, созданного в виде 3D-модели

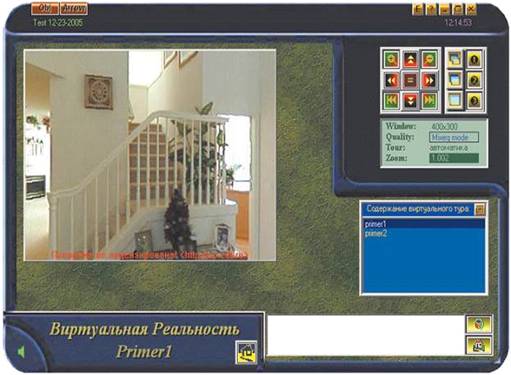

Рис. 5. Просмотр виртуального тура в специальном обозревателе

Таблица 1 Сравнительная характеристика программ для создания виртуальных туров

Заключение

В современных условиях информатизации общества активно используются программы для создания 3д туров. Особый интерес такие программы представляют для образовательного процесса, так как обладают высоким дидактическим потенциалом.

Объектом исследования в данной работе было программное обеспечение для создания виртуальных туров. В курсовой работе определен предмет исследования как программы для создания виртуальных туров. В ходе исследования был проведен обзор источников, посвященных теме исследования., который показал, что среди программ IPIX Interactive Studio 1.4.2, IPIX Real Estate Wizard, IPIX i-Linker 3.1.0, SP_VTB 4.10, SP_STITCHER 3.2, 360 Degrees Of Freedom Developer Suite 6.3, Easypano Studio 2005 , SP_VTB 4.10, SP_STITCHER 3.2 занимает ведущую позицию среди бесплатных программ, соединяющих в себе удобный интерфейс и широкий набор параметров, позволяющих создавать панорамы и объединять их в виртуальные туры, Поставляются как отдельные приложения, однако при разработке виртуальных туров дополняют друг друга. IPIX Interactive Studio 1.4.2, IPIX Real Estate Wizard, IPIX i-Linker 3.1.0 сопровождается бесплатной демоверсией, доступной после регистрации на официальном сайте. Программа хороша тем, что содержит большой набор инструментов для сшивания панорам. Но, к сожалению, не позволяет их создавать. В программе 360 Degrees Of Freedom Developer Suite 6.3 есть 30-дневная демонстрационная версия, добавляющая водяной знак, доступна после регистрации на официальном сайте. Отличается простотой и удобством работы, а также широкими возможностями в плане индивидуализации результата. Easypano Studio 2005 также содержит бесплатную демонстрационную версию. Сочетает в себе широкие функциональные возможности с простотой и удобством работы.

Список литературы

1.      <http://www.compress.ru/article.aspx?id=15669&iid=743>

.        http://www.compress.ru/article.aspx?id=15669&iid=743#Программные приложения для создания виртуальных туров <http://www.compress.ru/article.aspx?id=15669&iid=743>

.        <http://www.1c-interes.ru/catalog/all6962/14192693/>

.        Дорофеев С.Ю., Тюгаев Д.Н. Создание аппаратно - программного комплекса для изготовления виртуальных туров на основе интерактивных 3D_панорам // Инновационные технологии кафедры КСУП: Научно практическая конференция. -Томск, 2008.

.        Дорофеев С.Ю., Тюгаев Д.Н. Интерактивные виртуальные 3D Туры // Научная сессия ТУСУР_2009: Матер. докладов Все росс. Научно техн. конф. студентов, аспирантов и молодых учёных. - Томск: В_Спектр, 2009. - С. 338-341.

.        <http://www.rubius.com/data/upload/publications/3DTourKit(TPU).pdf>

.        <http://360baikal.ru/news/bgsha-bib_ru.html>

. <http://www.mysoftware.ru/download/razrabotchik_virtualnogo_tura_po_obzoru_spherical/>

.        <http://1panorama.ru/krpano-lesson-4-virtualnyj-tur-sozdanie-tochek-perexoda-17p>
