Сенсорная панель управления нагрузками. Монтаж осветительных электропроводок
Управление образования Гомельского
облисполкома
Учреждение образования
«Гомельский государственный
профессионально-технический
колледж электротехники»
КУРСОВАЯ РАБОТА
Тема: «Сенсорная панель управления
нагрузками. Монтаж осветительных электропроводок»
Учащийся гр.
РМ-23
А.В.
Свиридович
Руководитель
Л.В. Семёнова
М.М. Иванов
Гомель 2015
Содержание
Введение
. Сенсорная панель управления нагрузками
.1 Устройства дистанционной коммутации - общие сведения
.2 Устройства дистанционной коммутации - принцип работы
.3 Устройства дистанционной коммутации - области применения
2. Монтаж
осветительных электропроводок
.1 Технология
монтажа тросовой электропроводки
.3 Технология
монтажа светильников общего назначения
3. Охрана труда
.1 Охрана труда Радиомеханика по обслуживанию и ремонту
радиотелевизионной аппаратуры
.2 Охрана труда Электромонтер по ремонту и обслуживанию
электрооборудования
Список используемой литературы
Введение
Развитие науки и техники сильно начало
распространяться по земле. Так как людям интересны новые изобретения я
предоставлю возможность рассмотреть сенсорное управление нагрузками. Данное
устройство очень удобное в применение и легко можно запомнить как им
пользоваться. Мы рассмотрим как проходит работа данного устройства, и где его
можно применять. Лет 10 назад люди работающие (допустим на зернотоке) ходили по
всей площади этой станции и включали рубильники, это занимало много времени, то
с помощью этого устройства упрощается работа людей теперь можно находиться в
одном помещении и включать все нужные механизмы станции. В данной работе мы
рассмотрим это устройство детально.
Монтаж осветительной электропроводки производится после окончания
основных строительных работ, предусмотренных проектом. Осветительные проводки
также различаются на открытые, которые прокладываются по поверхности перекрытий
и стен, и скрытые, то есть прокладываемые в конструктивных элементах помещения
(внутри перекрытий, стен, потолков и т.д.).
Для осветительных проводок существует огромный ассортимент проводов,
различающихся по конструктивному исполнению, материалу изготовления, количеству
токоведущих жил и типу изоляции. Большую роль играет выбор сечения токоведущих
жил провода. При выборе важно учитывать температурные условия, эксплуатации
электропроводки. Это обеспечит сохранность изоляции, что скажется на пожарной
безопасности всей электросети.
При кажущейся простоте монтажа проводки, к этим работам следует подходить
с большой ответственностью. Если вы не совсем уверенны в правильности выбора
осветительного провода, его типа, материала изготовления и сечения, то вам
лучше обратиться к специалистам.
1. Сенсорная панель управления
нагрузками
1.1 Устройства
дистанционной коммутации - общие сведения
Устройства дистанционной коммутации предназначено для коммутации нагрузки
сигналом управления и обеспечивает гальваническую развязку цепей нагрузки и
управления.
Устройство дистанционной коммутации состоит из следующих блоков:
Сенсорной панели - указательное (координатное) устройство ввода,
предназначенное для отдачи различных команд и управлением электронным блоком
(рис. 1 а).
Электронного блока (Arduino)
- аппаратно-вычислительная платформа, выполняющая прием и обработку сигнала от
сенсорной панели, а также формирование электрического сигнала для управления
релейным блоком.
Релейного блока - предназначается для коммутации электрических цепей,
путем замыкания (размыкания) контактов, установленных в нем реле. Блок имеет 4
раздельных реле управляемых через оптопару, что обеспечивает гальваническую
развязку и защиту электронного блока от высокого напряжения и короткого
замыкания.
Сформированный сигнал управления с электронного блока устройства
поступает через проводную линию связи на блок коммутации. Блок коммутации
содержит четыре электромагнитных реле, имеющие переключающие контакты
(нормально замкнутые и нормально разомкнутые). В зависимости от назначения
схемного включения используются одна или другая группа соответственно. Реле
используемые в блоке коммутации способны коммутировать ток нагрузки до 10А.

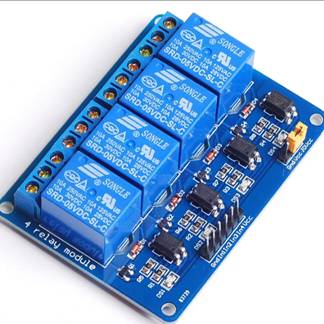

Блок коммутации изображён на рисунке 1:
Рисунок 1 Блок коммутации.
Непосредственно блок коммутации собран на печатной плате. На ней же
установлены клемные колодки для подключения нагрузок и разъём для подачи
сигнала управления. Визуально контроль включения нагрузок по каждому из каналов
осуществляется при помощи светодиодных индикаторов.
При воздействии на сенсорную панель для включения
соответствующей нагрузки, электронный блок управления формирует электрический
сигнал, который по проводной линии поступает на блок коммутации. Схема
включения изображена на рисунке 2:
Рисунок 2. Структурная схема электронного блока
дистанционной коммутации.
Электронный блок управления может находиться в двух
устойчивых состояниях (включено или выключено) не зависимо по каждому из
четырёх каналов. При формировании сигнала включения соответствующего канала
сигнал управления поступает по линии связи на оптопару блока коммутации,
служащую для гальванической развязки блока управления и блока коммутации. При
поступлении сигнала управления открывается транзистор оптопары соответствующего
канала, открывая соответствующий ключ для управления обмоткой электромагнитного
реле. Визуально включенное реле можно контролировать с помощью светодиодного
индикатора соответствующего канала.
На рисунке 3 можно увидеть как выглядят данные
устройства:
Рисунок 3: 1.сенсарная панель, 2. Блок управления формирующий сигнал (Arduino), 3. Блок реле.
1.3 Устройства
дистанционной коммутации - области применения
Сенсорное управление нагрузками можно применять на
предприятиях и в бытовых условиях. с помощью данного устройства можно включать
двигателя станков, управлять краном, управлять работай вытяжки, увеличивать и
уменьшать обороты вентилятора, включать и выключать свет в помещении и многое
другое.
2. Монтаж осветительных электропроводов
.1 Технология монтажа тросовой электропроводки
Тросовые осветительные проводки наиболее просты при монтаже. Заготовка
всех их частей может осуществляться централизованно на механизированных
технологических линиях в монтажно-заготовительных мастерских. Монтаж таких
проводок требует малых трудозатрат, и они должны применяться везде, где это
допустимо по условиям технологической среды и высоте помещения. Тросовая
проводка выполняется тросовым проводом APT (или АРТ-1), у которого в общей
оболочке с токоведущими жилами заключен несущий стальной трос, или кабелями
АВРГ, АВВГ, АНРГ и проводом АТПРФ, подвешиваемыми с помощью зажимов или клип к
несущему стальному тросу.

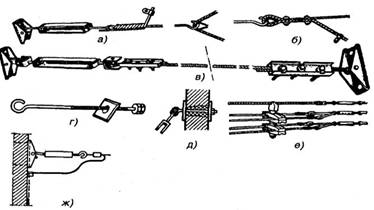

Рисунок 1: Монтаж элементов тросовых электропроводок: а - анкер с
натяжной муфтой; б - концевая заделка троса с помощью коуша и плошечных
зажимов; в - несущий трос; г - натяжной сквозной болт с крюком; д- натяжной
сквозной болт с кольцом; е - прокладка изолированных проводов на тросовых
подвесках с заглушкой проводов на изоляторах орешкового типа; ж - заземление
троса провода APT с помощью свободного конца петли.
В помещениях без повышенной опасности поражения электрическим током
провода должны располагаться на высоте не менее 2 м, а в помещениях с
повышенной или особой опасностью - не менее 2,5 м от пола;
Провода прокладывают по верхней части стены на расстоянии 150-200 мм от
потолка, а провода к светильникам общего освещения - по потолку; если высота
помещения не позволяет выдержать указанные размеры, то провода прокладывают в
трубах или скрыто в толще стен помещения. Указанное требование не
распространяется на спуски проводов к выключателям освещения и розеткам в
помещениях без повышенной опасности поражения электрическим током.
2.2 Технология монтажа
электропроводки плоскими поводами
Монтаж открытых электропроводок, выполняемых плоскими
проводами АППР, АППВ, ППВ, проводят в определенной технологической
последовательности. Сначала размечают места установки светильников,
выключателей и штепсельных розеток, линий электропроводки, крепления провода,
т.е. точек забивки гвоздей, установки скоб и мест прохода провода через стены и
перекрытия, начиная от группового щитка с постепенным переходом к отдельным
помещениям. Места установки светильников на потолке размечают в зависимости от
их числа. Если в центре помещения устанавливают один светильник, то место его
положения определяют натягиванием из противоположных углов крест-накрест двух
шнуров. Точку их пересечения на полу отмечают мелом, затем со стремянки отвесом
эту точку переносят на потолок. Если нужно установить два светильника в
помещении на потолке, то на полу отбивают среднюю линию, делят ее на четыре
равные части. Разметку переносят на потолок. Светильники устанавливают от стены
на расстоянии 1/4 длины помещения. После определения мест установки
светильников на стене и потолке с помощью шнура отбивают линию будущих
электропроводок. На линии отмечают точки крепления провода, а также точки
сквозных отверстий для прохода проводов через стены и перекрытия. Далее,
используя шаблон, намечают места установки ответвительных коробок, штепсельных
розеток и выключателей.
В монтажную зону плоские провода поставляют в бухтах.
Перед прокладкой их разматывают, разрезают на отрезки и выправляют. Для этого
один конец провода закрепляют, а сам провод протягивают через специальное
приспособление для правки или рукавицу, надетую на руку. Протягивать провод
следует очень аккуратно, чтобы не повредить оболочку. Правку плоских проводов
можно производить только при температуре не ниже - 15° С.

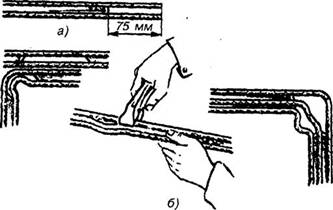

Рисунок 2: Операции подготовки
плоского провода перед монтажом: а - присоединение; б - изгибание на ребро в
плоскости стены
После правки и отрезания проводов их сматывают в
бухточки. Прокладку проводов начинают с ближайшей к групповому щитку
ответвительной коробки. На концах провода длиной 75 мм вырезают разделительное
основание. У трехжильного провода разрезают также перемычку между второй и
третьей жилами (рис. а). Провод укладывают, начиная от коробки, по всему
прямолинейному участку до места поворота трассы. При этом провод на другом
конце временно закрепляют, тщательно выправляют, укладывают по всей длине
участка и окончательно закрепляют на всем протяжении трассы. При прокладке
плоских проводов с разделительной перегородкой (кроме проводов АППР) по
сгораемым основаниям под них по всей длине прокладывают асбест толщиной не
менее 3 мм с выступом от края провода не менее 10 мм. Плоские провода с
разделительным основанием крепят гвоздями, защищая провода от повреждения. Под
шляпки гвоздей во влажных неотапливаемых помещениях нужно подкладывать
пластмассовые, резиновые или эбонитовые шайбы. Провода без разделительного
основания крепят скобами с помощью дюбелей или гвоздей, с расстоянием между
точками крепления не более 400 мм. У плоских проводов с разделительным
основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба
вырезают основание на длине 40-60 мм.
Рисунок 3: Универсальные клещи КУ-1 и
выполняемые с их помощью монтажные операции: а - отрезание провода; б - г -
удаление перемычки; д - снятие изоляции; е-изготовление колец
При разделке плоских проводов часто используют клещи
КУ-1 или МБ-241, с помощью которых можно разрезать пленку, выкусывать ее,
снимать изоляцию с концов проводов, зачищать жилы и изгибать колечки на концах
проводов для подсоединения их под контактный винт. Следующими операциями
электромонтажа являются соединение и ответвление плоских проводов в
ответвительных коробках. Эти операции выполняют сваркой, прессованием или
пайкой с последующей изоляцией полиэтиленовыми колпачками или изолирующей
лентой. Провода в цепях штепсельных розеток соединяют непосредственно на
контактах розеток. Прокладку незащищенными проводами на изоляторах применяют в
производственных и складских помещениях по стенам, потолкам и нижнему поясу
ферм в сухих, влажных, сырых и особо сырых помещениях, а также снаружи. Детали
и конструкции для крепления изоляторов и проводов изготовляют на заводах.
Каждая конструкция представляет собой металлическое основание с изоляторами, на
которых специальными держателями закрепляют провода. Опорные металлические
конструкции (траверсы) изготовляют для крепления к фермам и стенам сваркой,
хомутами для двух-, трех- и четырехпроводных линий.
.3 Технология монтажа светильников
общего назначения
Перед началом монтажа светильники проверяют в МЭЗ. При этом определяют и
маркируют фазные и нулевые провода, производят зарядку или перезарядку
светильников, собирают блоки люминесцентных светильников и комплектные световые
линии. Операции по монтажу светильников состоят из установки деталей крепления
и конструкций, подвески и крепления светильников, присоединения к электросети и
сети заземления. Светильники для ламп накаливания и ламп ДРЛ одинаковы по
конструкции, но последние имеют более сложную конструкцию, большую массу и
пускорегулирующую аппаратуру. Корпуса светильников снабжены блоком устройства
для ввода провода и различными подвесками. Современные светильники имеют
штепсельные соединения или зажимы для присоединения к стационарной электросети.
При строительстве зданий, в особенности крупнопанельных, в них, как правило,
предусматривают все отверстия, ниши и закладные части для установки
осветительного оборудования и прокладки осветительных сетей. Выключатели и
штепсельные розетки при скрытой проводке устанавливают в готовых нишах,
коробках или стаканах, с креплением шурупами, винтами или имеющими на них распорными
лапками. Надплинтусные штепсельные розетки и потолочные выключатели имеют
металлические основания и, как правило, их крепят непосредственно к стене
пристреливанием. Выключатели и штепсельные розетки для открытой проводки,
потолочные и настенные ламповые патроны устанавливают на деревянных розетках и
крепят шурупами. Светильники, их рассеиватели и защитные сетки должны быть
прочно закреплены. Крюки и другие приспособления для подвесных светильников
массой до 100 кг испытывают в течение 10 мин пятикратной массой, а светильники
(люстры) массой более 100 кг - двухкратной массой плюс 80 кг. При креплении
светильников к потолку на дюбелях, забиваемых монтажным пистолетом, каждую
точку подвеса испытывают тройной массой светильника плюс 80 кг. Если масса светильника
не превышает 10 кг, его подвешивают на крюках с помощью колец или скоб блока
крепления. Крюки У623, У625 и У629 длиной 60; 155 и 215 устанавливают в
железобетонных потолках. Их изолируют, а блок подвески снабжают изолирующим
кольцом. Если светильник устанавливают на шпильку с резьбой, ее закрепляют на
основании. Светильники с резьбой и кольцом устанавливают на стенах, колоннах и
фермах с помощью кронштейнов У116, К290 и У25М, закрепляемых дюбелями или
приваркой. К металлическим и железобетонным фермам, а также к ограждениям
технологических площадок светильники крепят с помощью подвесов различной длины
или трубчатыми кронштейнами. При установке светильников на монтажном профиле
К108 их крепят двумя винтами М6.

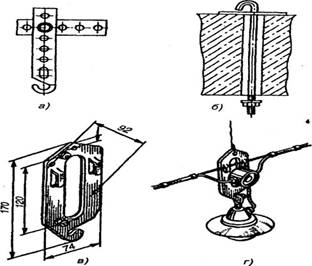

Рисунок 4: Конструктивные элементы для установки
светильников: а - крюк; б - шпилька; в - подвес; г - подвеска светильника
Люминесцентные светильники подвешивают на коробах КЛ1 и КЛ2 с помощью
специальных держателей, перемещающихся вдоль короба в щели (в его нижней части)
Заземляющий провод присоединяют к приваренному внутри короба зажиму.
Магистральные короба КЛ закрепляют на тросовых подвесках, потолочных скобах и
кронштейнах. На шинопроводах ШОС светильники крепят хомутом с крючком К470.
Предельная нагрузка на 1 м шинопровода 12 кг. При прокладке шинопровода по
стенам и нижним поясам ферм светильники устанавливают на кронштейнах,
прикрепленных к этим строительным основаниям.
Рисунок 5: Сборка кронштейна (а), установка светильника на
держателе (б): 1 - патрубок; 2, 4 - винты заземления; 3 - держатель У25М
При креплении на тросе светильники устанавливают на
тросовых подвесках с обоймами на крюке, приваренном к металлической пластинке с
ответвительной коробкой (загнутые края пластинки обжимают вокруг троса); к
скобе в разъемной ответвительной коробке при тросовом проводе APT. При
установке на шинопроводах ШРА, прокладываемых по одной трассе с ШОС светильники
крепят на боковых поверхностях ШРА симметрично по обе стороны с помощью
специальных кронштейнов.
Светильники заряжают медными проводами сечением 0,5-
1,5 мм2. Провода пропускают через подвесные штанги, кронштейны,
подвесы и стойки; соединение проводов внутри них запрещено. Светильники с
лампами накаливания и ДРЛ подключают к электросети через вводный блок,
двухполюсные штепсельные соединения, через колодки зажимов. Металлические
корпуса светильников заземляют отдельными ответвлениями от нулевого провода
электропроводки, концы которого присоединяют к корпусам светильников
заземляющими винтами.
При монтаже осветительного оборудования выполняют
следующие основные требования: светильники в ряду и по высоте выравнивают так,
чтобы отклонения их не были заметны на глаз; установочные изделия закрепляют по
центру розеток, ниш, выверяют строго по вертикали и горизонтали положение их
рукояток, кнопок и штепсельных гнезд. Выключатели с рычажными и клавишными
рукоятками устанавливают так, чтобы при включении цепи (освещения) рукоятка
двигалась вверх (нажатие верхней части клавиши). Штепсельные розетки
устанавливают так, чтобы гнезда располагались по горизонтали: Выключатели
общего освещения, штепсельные розетки устанавливают у входа в помещение так,
чтобы они не загораживались открывающейся дверью. Выключатели для санузлов и
штепсельные розетки устанавливают вне этих помещений.
3. Охрана труда
.1 Охрана труда Радиомеханика по
обслуживанию и ремонту радиотелевизионной аппаратуры
Инструменты радиомеханика должны иметь изолированные ручки, на рабочем
месте должен быть изолирующий резиновый коврик. Радиомеханик должен быть в
одежде с длинными рукавами и в нарукавниках. Если надет халат, то все пуговицы
должны быть застегнуты. Перед началом ремонта проверить правильность номиналов
предохранителей, установленных в РЭА. При ремонте внутренних частей РЭА
запрещается приступать к подготовительным работам, не вынув вилку питания из
штепсельной розетки. Запрещается проверять наличие напряжения в цепи "на
искру". Запрещается касаться токоведущих частей аппаратуры руками. Во всех
случаях работы запрещается пайка аппарата, находящегося под напряжением или с
неразряженными конденсаторами фильтра питания. Высокое напряжение измерять
только при помощи специальных щупов, испытанных на пробой для данного номинала
напряжения. Измерительный прибор установите на необходимый предел до начала
измерений. Во время измерений в помещении должен находиться хотя бы один
сотрудник. В случае необходимости он должен быстро обесточить как аппарат, так
и измерительный прибор. При измерении напряжения не допускать касания проводов
измерительного прибора шасси ремонтируемого аппарата. Запрещается вывешивать
ремонтируемый узел на токоведущих проводах. Запрещается ремонтировать РЭА
вблизи заземленных конструкций (к примеру батарей центрального отопления), а
так же в сырых помещениях, имеющих земляные, цементные или иные токопроводящие
полы. Запрещается оставлять без надзора включенные электропаяльники,
измерительные приборы и ремонтируемую РЭА. Требование безопасности по окончании
работ. По окончании работ рабочее место должно быть обесточено и прибрано.
Администрация обязана предоставить работникам, занятым на ремонте РЭА,
возможность соблюдения личной гигиены. Работники, занятые на ремонте РЭА
обязаны известить руководителя работ о недостатках, влияющих на безопасность труда,
обнаруженных во время работы. Данная инструкция может быть пересмотрена при: а)
изменении условий труда; б) внедрении новой техники и технологии; в) при
пересмотре межотраслевых и отраслевых правил и типовых инструкций; г) по
результатам анализа материалов расследования аварий, несчастных случаев на
производстве и профессиональных заболеваний.
3.2 Охрана труда Электромонтера по ремонту и обслуживанию
электрооборудования
Провода, стальную проволоку (катанку) и металлическую ленту с помощью
лебедок и других приспособлений следует выправлять на огороженных площадках,
расположенных в отдалении от находящихся открытых электроустановок под
напряжением. Запрещается сверлить сквозные отверстия в стенах и междуэтажных
перекрытиях с приставных и раздвижных лестниц; натягивать горизонтально
расположенные провода сечением более 4 мм2; ходить по смонтированным коробам,
лоткам, трубным блокам и т. п. Перед установкой аппаратов, щитков, ящиков,
шкафов и другого оборудования нужно проверять прочность закрепления конструкций,
на которых их устанавливают. Разрешается поднимать и поддерживать вручную
монтируемые аппараты, конструкции, элементы трубных проводок массой не более 10
кг. При массе более 20 кг установка должна производиться не менее чем двумя
рабочими. Аппараты, конструкции, блоки, узлы и т. п. после подъема должны быть
немедленно закреплены на основаниях. Запрещается проверять пальцами совмещение
отверстий собираемых конструкций и устанавливаемого оборудования. При подъеме
комплектных, заготовленных в мастерских, тросовых проводок принимают меры
против обрыва проводов и падения светильников, подвесок и других деталей.
Электросварку и пайку проводов, наконечников и деталей выполняют в защитных
очках и брезентовых рукавицах. Обоймы-формы во время сварки придерживают
плоскогубцами, а после окончания пайки формы разбирают только после их
охлаждения. При пайке соединений жил способом заливки расплавленного припоя в
форму запрещается передавать тигли с расплавленным припоем из рук в руки.
Затяжку проводов и кабелей в трубы производят после удаления заусенцев на
трубах: вручную при небольших усилиях тяжения, а при тяжелых условиях, когда
усилия одного человека недостаточно, - ручной или электрической лебедкой или
специальным приспособлением. Захват провода или кабеля должен быть надежным,
исключающим обрыв при натяжении.
От электромонтажника, подающего провод или кабель в трубы, требуется
особая осторожность, чтобы не затянуть руку в трубу вместе с проводом или
кабелем. Затяжку проводов или кабелей на высоте нельзя проводить стоя на
приставной или раздвижной лестнице; для этого пользуются лесами или
специальными настилами. Перед монтажом осветительной арматуры необходимо
убедиться в надежности удерживающих конструкций и их закреплении.
Крюк для люстры испытывают грузом, равным пятикратной массе светильника
плюс 80 кг. При использовании трапов и мостков длиной более 3 м под ними
устанавливают промежуточные опоры. Ширина трапов и мостков -не менее 0,6 м. У
трапов и мостков имеются поручни, закраины и один промежуточный горизонтальный
элемент. Высота поручней - 1м, закраин - не менее 0,15 м, расстояние между
стойками поручней - не более 2 м. Для ограждения допускается применять
металлическую сетку высотой не менее 1 м с поручнем.
Деревянные леса и подмости изготовляют из сухой древесины хвойных и
лиственных пород не ниже 2 сорта по ГОСТ 9463-72, ГОСТ 9462-71, ГОСТ 8486-66,
ГОСТ 2695-71. Для лесов применяют только металлические крепежные элементы
(болты, струны, хомуты, скобы и т. п.)
Список использованных источников
1.Нестеренко
В.М., Мысьянов А.М. Технология электромонтажных работ: учеб. пособие для нач.
проф. образования. - М.: Академия, 2002. - 592 с.
.Сибикин
Ю.Д., Сибикин М.Ю. Техническое обслуживание, ремонт электрооборудования и сетей
промышленных предприятий: Учеб. для нач. проф. образования. - М.: ИРПО;
Академия, 2000. - 432 с.
.Пульты
дистанционного управления в современных телевизорах. Автор: Романов Г.Е.
. Касаткин,
А.С. Электротехника/ А.С. Касаткин, М.В. Немцов. - М.: Энергоатомиздат,
1995-240с.
. Куценко,
Г.Ф. Охрана труда в электроэнергетике/ Г.Ф. Куценко. - Мн.: Дизайн ПРО, 2005. -
784 с.
