Освещение
Министерство
транспорта Российской Федерации
Федеральное
агентство железнодорожного транспорта
Государственное
образовательное учреждение высшего профессионального образования
Омский
государственный университет путей сообщения (ОмГУПС)
Кафедра
«Безопасность жизнедеятельности и экология»
Отсчет по
лабораторной работе № 4
«Освещение»
Выполнили:
Малкова
Т.Г.
Макаренко
М.А.
Омск - 2015
г
Цель работы:
) Ознакомиться с устройством и порядком
применения имеющихся приборов для измерения освещенности на рабочих местах;
) Научиться определять освещенность на рабочих
местах и давать санитарную оценку естественного и искусственного освещения (в
соответствии с нормами);
) Научиться производить расчет электрического
искусственного освещения производственного помещения.
В связи с тем, что исследование освещенности
нельзя производить без знания основных понятий и единиц, в прил. 1 даются о них
необходимые сведения.
Устройство приборов и порядок их применения
Для контроля и измерения освещенности и коэффициента
пульсаций освещенности применяются люксметры типа «Люксметр-пульсаметр БЖ 1/1м»
(рис. 2), при необходимости измерения малых освещенностей с большой точностью -
люксметр-пульсаметр семейства ARGUS,
ARGUS-07 (рис. 3).

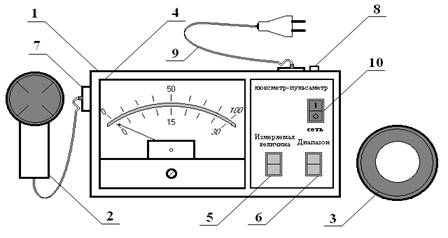

Рис. 2. Люксметр-пульсаметр «БЖ 1/1м»
искусственный освещенность диапазон
естественный
Принцип действия этих люксметров-пульсаметров
основан на явлении фотоэлектрического эффекта (превращение световой энергии в
электрическую), имеющего место при попадании света на поверхность фотоэлемента,
включенного в замкнутую цепь с электрическим прибором.
Люксметр-пульсаметр «БЖ 1/1м» предназначен для
измерения освещенности, создаваемой естественным и искусственным светом,
источники которого расположены произвольно относительно светоприемника
люксметра. Также прибор позволяет количественно оценивать качество освещения
(пульсации освещенности), создаваемого лампами накаливания и газоразрядньими
лампами различных типов.
Прибор выполнен в настольном исполнении и
состоит из двух частей:
Блока 1 измерителя и фотоэлемента 2.
Конструктивно фотоэлемент 2 выполнен в виде разборного корпуса, внутри которого
расположен светочувствительньтй элемент. Сверху на фотоэлемент могут надеваться
насадки 3, осуществляющие ослабление светового потока в 10, 100 и 1000 раз.
Фотоэлемент 2 с помощью кабеля соединен с блоком
1 измерителя. Блок 1 измерителя имеет корпус коробчатого типа, состоящий из
двух частей: верхней, на которой закреплена панель с измерительной головкой 4,
кнопками 5 выбора режима работы и 6 выбора диапазона измерения, и нижней,
которая является дном прибора. Под панелью расположена печатная плата с
элементами схемы обработки данных.
На боковой стенке блока 1 измерителя расположен
разъем 7 для подключения фотоэлемента 2, а на задней - держатель 8 сетевого
предохранителя и сетевой шнур с вилкой 9. На лицевой поверхности блока 1
расположен сетевой выключатель 10.
Люксметр-пульсаметр «БЖ 1/1м» имеет две
градуированные в люксах шкалы: одна состоит из 30, вторая - из 100 делений. На
каждой шкале точками отмечено начало измерений: на шкале 0-30 точка расположена
над отметкой 5, на шкале 0-100 - над отметкой 20. Насадка 3 из белой
пластмассы, обозначенная на внутренней стороне буквой К, применяется для
уменьшения косинусной погрешности. Эта насадка применяется не самостоятельно, а
совместно с одной из трех других насадок, имеющих обозначение М, Р, Т, для
расширения диапазонов измерения. Без насадок люксметром можно измерить
освещенность в пределах 5-30 и 20-100 лк. Применяя одновременно насадки КМ, КР,
КТ, получают светофильтры с коэффициентом ослабления света, равным
соответственно 10, 100, 1000. Диапазоны измерений освещенности, приведены в
табл. 1.
Таблица 1 - Диапазоны измерения освещенности.
Условное
обозначение одновременно применяемых двух насадок на фотоэлементе
|
Коэффициент
пересчета шкалы
|
Диапазон
измерения освещенности, лк
|
Без
насадок с открытым фотоэлементом
|
1
|
5-30
20-100
|
КМ
|
10
|
50-300
200-1000
|
КР
|
100
|
500-3000
2000-10000
|
КТ
|
1000
|
5000-30000
20000-100000
|
Таблица 2- -Измерение естественной освещенности.
Разряд
работ в помещении
|
Вид
освещения (верхнее, боковое, комбинированное)
|
Измерение
освещенности в помещении
|
Наружная
освещенность Е Н, лк
|
Коэффициент
естественной освещенности КЕО = (ЕВ / ЕН) х 100%
|
КЕО
по нормам СНиП 23-05-95 или [4], %
|
|
|
Место
замера
|
Е
В, лк
|
|
|
|
IV
|
Боковое
|
Окно
|
|
|
|
|
|
Боковое
|
Стол
|
|
|
|
|
|
Боковое
|
Дверь
|
|
|
|
|
Таблица 3 - Измерение искусственного освещения.
Номер
|
Разряд
|
Размер
|
Светлота
|
Источник
|
Система
|
Место
|
Освещенность
|
|
опыта
|
объекта
различения, мм
|
фона,
контраст объекта с фоном
|
света
(лампы накаливания или газоразрядные)
|
освещения
|
замера
|
Фактическая
|
Наименьшая
по нормам [1],[3] Е min, лк
|
1
|
IV
|
Свыше
0,5-1
|
Средний
|
Лампа
накаливания
|
|
|
155,3
|
200
|
2
|
|
|
|
|
|
|
85,1
|
|
3
|
|
|
|
Газоразрядная
лампа
|
|
|
23,3
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 4 - Исследование зависимости
освещенности от напряжения
Тип
лампы
|
Освещенность,
лк, при напряжении, В
|
|
220
|
210
|
200
|
190
|
180
|
170
|
160
|
150
|
140
|
130
|
120
|
100
|
80
|
60
|
20
|
Накаливания
|
158,4
|
133,4
|
108,7
|
95,7
|
75,6
|
61,9
|
47,8
|
37,7
|
28,7
|
21,8
|
15,6
|
|
|
|
|
Газоразрядная
|
30,6
|
30,1
|
30,6
|
32,4
|
35,6
|
35,4
|
38,2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
Таблица 2- -Измерение естественной освещенности.
Разряд
работ в помещении
|
Вид
освещения (верхнее, боковое, комбинированное)
|
Измерение
освещенности в помещении
|
Наружная
освещенность Е Н, лк
|
КЕО
по нормам
|
|
|
Место
замера
|
Е
В, лк
|
|
|
|
|
Боковое
|
Окно
|
|
|
|
1,5
|
|
Боковое
|
Стол
|
|
|
|
|
|
Боковое
|
Дверь
|
|
|
|
|
