Показатель
|
Значения
|
Базовое шасси
|
ЗИЛ-130
|
Объем цистерны,
л
|
6000
|
Ширина полива,
м
|
15…18
|
Ширина мойки, м
|
До 8
|
Расход воды при
мойке, л/м2
|
0,9…1,1
|
Расход воды при
поливе, л/м2
|
0,25…0,3
|
Рабочая
скорость при мойке или поливе, км/ч
|
До 20
|
Тип насоса
|
4К6П
|
Тип шасси
прицепа
|
ИАПЗ-754В
|
Объем цистерны
прицепа, л
|
5000
|
Средняя
производительность, т. м3/ч
|
|
При мойке
|
16
|
Про мойке с
прицепом
|
22
|
Про поливе
|
60
|
Габариты, мм
|
|
Длина * ширина
* высота
|
6710*2420*2500
|
Длина с
прицепом
|
12560
|
Масса машины
(без воды), кг
|
5500
|
оборудования
|
16800
|
2.1 Перечень
основных операций для создания древесных насаждений в пригородном лесопарке
1. Уборка
Так как местность, на которой планировалось создание
древесных насаждений, была засорена строительным мусором, то в первую очередь
потребовалось провести расчистку участка. Для этого применялась бульдозер
ДЗ-133.
. Погрузка строительного бытового мусора на транспортные
средства и вывозка их.

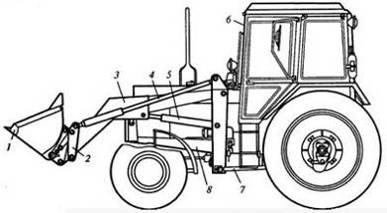

Далее весь мусор при помощи экскаватора ЭО-3322 на
КамАЗ-55102 и вывозились за пределы территории лесопарка.
. Подвозка растительной земли и планировка участка
Так как на территории проектируемого лесопарка проводилась
уборка камней, то требовалось провести планировку территории. Первоначально
потребовалось организовать подвозку растительной земли при помощи КамАЗа-55102.

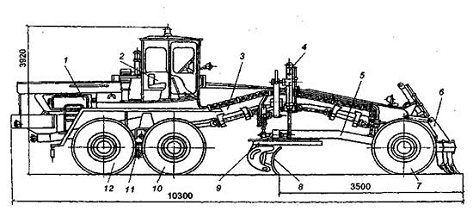

Планировка осуществлялась с помощью автогрейдера ДЗ-98А.
. Доставка и внесение органических удобрений
Для повышения плодородия и понижения кослотности почвы перед
посадкой кустарника вносились органические удобрения. Для внесения органических
удобрений использовались разбрасыватели УСБ-25-УР на базе трактора Т-25.
. Вспашка
Для заделки удобрений в почву применялся прием обработки
почвы - вспашка. Вспашка проводилась при помощи плантажного плуга ПЛН-3-35 на
базе трактора МТЗ-80
. Доставка посадочного материала
Посадочный материал доставлялся из питомника, который
находился в 21 км от проектируемой территории. Для доставки кустарника
применялся бортовой автомобиль ЗИЛ-130.
. Посадка саженцев
Посадка саженцев проводилась при помощи лесопосадочной машины
МПС-1 на базе трактора Беларусь-1523.
. Полив саженцев
Полив саженцев производился при помощи поливомоечной машины
ПМ-130.
3. Расчет
сопротивления орудий, агрегатируемых с тракторами или потребляемой мощности
орудий
3.1 Расчет
сопротивления бульдозера ДЗ-133
R=R1+R2+ R3 + R4 + R5, (5.2)
где R1 - сопротивление движению трактора вместе с
навесным оборудованием, кН, находится по формуле 5.3:
R1=Gм* (f±sina), (5.3)
где Gм - вес навесного оборудования, кН;-
коэффициент сопротивления перемещению;
a - угол наклона местности, знак "+"
принимается при движении агрегата вверх по склону, знак "-" - при
движении агрегата вниз по склону; a= 0 - при движении
поперек склона;
R2 - сопротивление грунта резанию, кН, находится по
формуле 5.4:
R2=h1*z*Ko, (5.4)
где h1 - толщина срезаемой стружки, м, h1 = 0.15.0.50 м;- ширина
срезаемой стружки, м, принимается равной длине отвала;o -
коэффициент сопротивления деформации почвы, кН/м2;
R3 - сопротивление призмы волочения грунта перед
отвалом, кН, находится по формуле 5.5:
R3=Gпр* (fг± sina), (5.5)
где fг - коэффициент трения грунта по грунту
(таблица 4.8);пр - вес призмы волочения на отвале бульдозера, кН,
находим по формуле 5.6:
Gпр = ( (L * (H - h1) 2) / (2Kp * 100)) * ρ *Kпр, (5.6)
где L - ширина призмы волочения, равная длине отвала, м;
H - высота отвала, м;
Kр - коэффициент разрыхления грунта;
r (ро) - плотность грунта, кг/м3;
Кпр - коэффициент призмы;
при (Н - h1) / L = 0.15 - Кпр=1.3 и 0.9Первое значение
- для связных
(Н - h1) / L = 0.30 - Кпр=1.3 и 0.8 грунтов,
второе - для не связных.
(Н - h1) / L = 0.45 - Кпр=1.3 и 0.7
R4 - сопротивление от перемещения грунта вверх по
отвалу, кН; находится по формуле 5.7:
R4=Gпр*fт*cos
d
* sinj,
(5.7)
где fт - коэффициент трения грунта по металлу;
d (дельта) - угол резания;
j (фи) - угол установки отвала в плане;
R5 - сопротивление от перемещения грунта вдоль по
отвалу (для поворотных бульдозеров), кН находится по формуле 5.8:
R5=Gпр*fт*fг
* cos j,
(5.8)
Gпр = ( (2,1 * (0,65 - 0,15) 2) /
(2*1,14* 100)) * 1800 * 1,3 = 5,39 кН
R5 = 5,39 * 0,5 * 0,8 *0,02 =
0.04 кН
R4 = 5,39 * 0,5 * 0,8 * 1 =
1,55кН
R3 = 5,39 * (0,8 ± 1) = 4,31 кН
R2 = 0,15 * 2,1 * 35 = 11,03 кН
R1 = 12,26 * (0,07 +sin0) = 0.85 кН
R = 0,85 + 11,03 + 4,31 + 1,55 + 0,04 = 17.78 кН - поперек
склона
3.2 Расчет
сопротивления плуга ПЛН-3-35
R = Gпл ∙ (ft ∙ sinα) + ko ∙ a ∙ b + e ∙ a ∙ b ∙ v2 + R ∙ (1 + ft), (3.2)
где R - сопротивление, кН
Gпл - вес плуга, кН;
ft - коэффициент трения почвы о сталь;
α - угол наклона
местности;
ko - коэффициент сопротивления деформации почвы,
кН/м2;
а - глубина обработки почвы, м;
b - ширина захвата плуга, м;
е - коэффициент динамичности, кН/м4, е=1,5…2,0
кН/м4;
v - скорость движения агрегата, м/с;
Rz - сопротивление, возникающее при затуплении
лезвия лемеха (Rz=0,3R)
После расчета R (без учета Rz), к ответу добавляется 30% от полученной
величины. В результате получается действительный ответ R (с учетом Rz).
Орудие - ПЛН-3-35
Gпл=463 кг = (463∙9,81) /1000=4,54 кН
fт=0,4;
α=0о;
а=0,30 м;
b=1,05 м;
е=0,3 кН/м4;
Ко=45 кН/м2;
v=1,5 м/с
R=4,54∙ (0,4∙sin0) +25∙0,30∙1,05+0,3∙0,3∙1,05
(1,05) 2+0,3 (1+0,4) = кН
R (без учета Rz) =15,26 кН;
Rz=0,3R=2,34 кН;
R=15,26+4,58=19.84 кН
3.3 Расчет
сопротивления разбрасывателя удобрений УСБ-25-УР
R = (Gм + Gr) × (f + sina) + С × Fл × vр2/1300,
где R - сопротивление, кН;м - вес машины, кН;г
- грузоподъемность машины, кН;- коэффициент сопротивления качению колес;
a - угол наклона местности в радианах (при
движении агрегата вверх по склону);
С - коэффициент обтекаемости формы машины, С = 0.07.0.8;л
- фронтальная площадь машины, м2, которая рассчитывается по формуле
л = bп × hп, (3.4)
где bп - ширина, м;п - высота, м;р
- скорость движения при работе разбрасывателя, км/ч.
м = 1428 кг = (1428 ∙ 9,81) /1000 = 14,01
кН;г = 2000 кг = (2000 ∙ 9,81) /1000 = 19,62 кН;=0,09; a - 0о; С =
0,07, л = 1.66 ∙ 1.6 = 2.66;р = 7 км/ч.
R = (14,01+19,62) ∙(0,09+sin0) +0.07∙2.66∙72/1300
= 3.03 кН
4. Тяговый
расчет тракторов
Для пассивных навесных оборудований рассчитывается свободное
тяговое усилие на крюке трактора Рк, кН, которое можно реализовать
при работе.
Pк= (Ne- (Nтр+Nп+Nv+Ni))
/Vp, (4.1)
где Pк - усилие на тяговом крюке, кН;
Ne - эффективная мощность двигателя трактора, кВт:
Ne=0,8∙Nпасп, (4.2)
Nпасп - мощность двигателя по технической
характеристики трактора, кВт;
Nтр - потери мощности в трансмиссии:
Nтр= Ne∙ (1-η), (4.3)
η - КПД трансмиссии, η=0,85…0,88 - для гусеничных тракторов; η=0,91…0,92 - для колесных
тракторов; Nv - потери мощности на буксование и извилистый ход:
Nv= (Ne - Nтр) ∙δ/100, (4.4)
δ - коэффициент
буксования, δ=10…20%; Nп - потери мощности на
передвижение:
Nп= (Gт+Gм∙λ) ∙ (f±sinα) ∙Vp, (4.5)
Gт - вес трактора, кН;
Gм - вес навесной машины, кН;
λ - коэффициент догрузки,
показывающий, какая часть навесного орудия нагружает трактор;
f - коэффициент сопротивления качению трактора;
α - угол наклона
местности, при чем знак "+" - при движении вверх по склону; знак
"-" - при движении вниз по склону; α=0, при движении поперек склона;
Vp - рабочая скорость агрегата, м/с:
Vp=Vт∙ (1-δ/100), (4.6)
Vт - теоретическая скорость агрегата на выбранной
передаче трактора, м/с;
Ni - мощность, затраченная на преодоление сил
инерции, для тракторов, выполняющих технологические операции в поле, имеет
незначительную величину, поэтому она не рассчитывается.
В условиях нормальной эксплуатации для каждого агрегата
всегда должно выполняться соотношение Ркас<Рсц,
где Ркас - касательная сила тяги, кН:
Ркас=Рк+ (Gт+Gм∙λ) ∙ (f+sinα); (4.7)
Рсц - сила сцепления трактора с почвой, кН:
Рсц=λ1∙Gт ∙μ, (4.8)
где λ1 - коэффициент,
показывающий долю силы тяжести трактора, приходящийся на ведущие колеса, λ1=1 - для гусеничных и колесных со всеми ведущими мостами; λ1=0,75 - для колесных с одним ведущим мостом;
Gт - вес трактора, кН;
μ - коэффициент сцепления
трактора с почвой.
4.1 Расчет
тяги МТЗ-82
е = 0,8*55,16= 44,1 кВттр = 44.1* (1-0,91) = 3,97 кВт=
(44,1-3,97) *10/100 = 4,01 кВт= 1,23* (1-10/100) = 1,1 м/сп = (31,0+12,26*1) *
(0,05+0) * 1,1= 2,38 кВт.
Рк = (44,1- (3,97+2,38+4,01)) / 1,1= 30,67 кН
4.2 Расчет
тяги Беларус-1523 для лесопосадочной машины МПС-1
Nпасп=114 кВт;
) Ne=0,8∙114 =91,2 кВт; η=0,91;
) Nтр=91,2∙ (1-0,91) =8.206 кВт; δ=10%;
) Nv= (91,2-8.206) ∙10/100=8.2994 кВт;
Gт =6000 кг = (6000∙9,81) /1000=58,86 кН;
Gм = 1008 кг = (1008∙9,81) /1000=9,89 кН;
λ=1; f=0,13; α=00; Vт = 12 км/ч = 3,34 м/с;
Vp = 3.34∙ (1-0,1) =
3.01 м/с;
) Nп= (58,86+9,89) ∙ (0,13+sin0) ∙3,01= 26,91
кВт;
Pк= (91,2- (8.206+8.2994+26,91)) /3,01 = 15,87 кВт
λ1=0.75, μ=0,6; Gт=58,86 кН; Ркас=15,87 + (58,86 +9,89∙1) ∙
(0,13+sin0) =24.81 кН;
Рсц=0.75∙58,86∙0,6=26.49 кН
.81<26.49 соотношение, необходимое для нормальной
эксплуатации, соблюдается.
4.3 Расчет
тяги Т-25 для разбрасывателя удобрений УСБ-25-УР
Nпасп=18,4 кВт;
) Ne=0,8∙18,4 =17,6 кВт;η=0,91;
) Nтр=18,6∙ (1-0,91) =1,584 кВт; δ=10%;
) Nv= (17,6-1,584) ∙10/100=1,6016 кВт;
Gт =2020 кг = (2020∙9,81) /1000=19,81 кН;
Gм = 1428 кг = (1428∙9,81) /1000=14,01 кН;
λ=1; f=0,13; α=00; Vт=7 км/ч=1,94 м/с;
Vp=1,94∙ (1-0,1) =1,749 м/с;
) Nп= (19,81+14,01) ∙ (0,13+sin0) ∙1,749= 7,69
кВт;
Pк= (17,6- (1,584+1,6016+7,69)) /1,749 = 3,84 кВт
λ1=0.75, μ=0,6; Gт=19,81 кН;
Ркас=3,84+ (19,81+14,01) ∙ (0,13+sin0) = 8,23 кН;
Рсц=0.75∙19,81∙0,6=8,92 кН
,096<8,92 соотношение, необходимое для нормальной
эксплуатации, соблюдается.
5.
Комплектование агрегата
Для агрегатов с пассивным навесным или сцепным оборудованиями
степень нагрузки рассчитывается: ηт=R/Рк, (5.1)
ηт - коэффициент
использования тягового усилия трактора;
R - сопротивление орудия при работе, кН;
Рк - свободное тяговое усилие на крюке трактора,
кН;
МТЗ-82 и Дз-133
ηт = 17,78/30,67 = 0,58
ηт = 0,58 или 58%, значение
не приближено к 100%. Для нормальной загрузки агрегата необходимо либо
увеличить скорость движения, либо подобрать менее мощный трактор.
МТЗ-82 и ПЛН-3-35
ηт = 19,84/30,67 = 0,64
ηт = 0,64 или 64%, значение
не приближено к 100%. Для нормальной загрузки агрегата необходимо либо
увеличить скорость движения, либо подобрать менее мощный трактор.
Беларус-1523 и МПС-1
ηт = 6.73/15.87 = 0,43
ηт = 0,43 или 43%, значение
не приближено к 100%. Для нормальной загрузки агрегата необходимо либо
увеличить скорость движения, либо подобрать менее мощный трактор.
Т-25 и УСБ-25-УР
ηт = 3.03/3,84 = 0,79
ηт = 0,79 или 79%, значение
приближено к единице, т.е. загрузка приближается к 100%. Значит,
машинно-тракторный агрегат подобран правильно.
6. Расчет
состава МТП
Расчет состава МТП включает в себя расчет производительности
и количества технических средств по всем проводимым операциям для выполнения
заданного объема работ, а также расчет потребного количества ГСМ.
Кроме того, необходимо определить количество технологических
материалов.
По условию задания территория была засорена бытовым мусором,
примерное количества мусора на 1 гектар - 8,3 м3. Общий объем
вывозимого мусора - 100 м3.
Проектируемый лесопарк занимает площадь в 12 га. На 1 га
приходится 300 штук деревьев. Таким образом, на 12 га приходится 3600 штук.
Диаметр ямы для одного саженца - 0,65 м, глубина - 0,85 м. Значит
Средняя высота саженцев - 60 см, средний диаметр стволов - 8
см. Таким образом общий объем саженцев 35 м3.
Расход минерального удобрения - 600 кг на 1 га, на 12 га
приходится 7200 кг удобрений.
6.1 Расчет
производительности садово-парковых агрегатов, работающих в поле
Wсм=0,36∙B∙Vт∙Tсм∙Kv∙Kв∙Kт, (6.1)
где Wсм - сменная производительность, га/см;
В - конструктивная ширина захвата, м;
Vт - теоретическая скорость движения агрегата, м/с;
Tсм - продолжительность рабочей смены, час, Tсм=8 часов;
Kv - коэффициент использования рабочей скорости:
Kv= (1-δ) ∙ (1-λкр), (6.2)
δ - коэффициент
буксирования, δ=0,10…0, 20;
λкр - коэффициент
криволинейности хода трактора, λкр=0,05…0,3;
Kв - коэффициент использования конструктивной
ширины захвата, Кв=1,1 - для плугов, Кв=0,9 - для
культиваторов, Кв=1,0 - для всех остальных типов машин;
Kт - коэффициент использования рабочего времени, Кт=0,8…0,9
Орудие ДЗ-133 для уборки мусора
В=2,5 м; Vт=1,2 м/с Tсм=8 часов; δ=0,10; λкр=0,06;
Kv= (1-0,10) ∙ (1-0,06) =0,846
Кв=1,0; Kт=0,81; Wсм=0,36∙2,1∙1,2∙8∙1,0∙0,81∙0,81=4,76
га/см
Орудие - ПЛН-3-35
В=0,30 м; Vт=1,5 м/с
Tсм=8 часов; δ=0,10;λкр=0,05;
Kv= (1-0,10) ∙ (1-0,05) =0,855
Кв=1,1; Kт=0,85;
Wсм=0,36∙0,3∙1,5∙8∙0,855∙0,85∙1,1=1,04
га/см
6.2 Расчет
производительности одноковшовых погрузчиков
Wсм=, (6.8)
где Wсм - сменная производительность, м3/см;
Vк - объем
ковша или грейфера, м3;
Тсм - время смены, ч;
Кк - коэффициент наполнения ковша или грейфера, Кк=0,6…1,2
для погрузчиков, Кк=1,02…1,35 - для экскаваторов;
Кt - коэффициент использования времени
смены, Кt=0,75…0,90;
Кр - коэффициент рыхления грунта, Кр=1,08…1,3;
tц -
продолжительность цикла погрузки, мин, tц=0,5…1,5
мин.
Орудие для погрузки мусора ЭО-3322
Vк=0,63 м3;
Тсм= 8 ч; Кк=1,35; Кt=0,90; Кр=1,2; tц=1,5 мин;
Wсм== 204,12 м3/см
Орудие МПС-1 для посадки саженцев
В=0,4 м; Vт=12 км/ч = 3,34 м/с
Tсм=8
часов; δ=0,10; λкр=0,05;
Kv= (1-0,10) ∙ (1-0,05) =0,855
Кв=1,0; Kт=0,85;
Wсм=0,36∙0,4∙3,34∙8∙0,855∙0,85∙1,0=2,79
га/см
6.3 Расчет
производительности машин по перевозке грузов
Wсм=, (6.3)
Wсм - сменная
производительность, кг (м3) /см;
Tсм -
продолжительность смены, мин;
tпз - подготовительно-заключительное
время, мин, tпз=30 мин;
Qпол -
масса, объем или количество перевозимого груза, кг (л, м3, шт.),
принимается равным грузоподъемности машины;
gг -
коэффициент использования грузоподъемности транспортного средства в зависимости
от класса груза:
класс=1,00 (минеральные удобрения, грунт, жидкие материалы);
класс=0,85 (навоз, торф, перегной);
класс-0,60 (посадочный материал, семена, трава свежая с газонов);
класс=0,45 (ветки после кронирования деревьев, сухая трава);
vгр -
скорость движения грузового автомобиля или трактора в груженном состоянии,
км/час;
- переводной коэффициент;
l - расстояние вывозки, км;
vпор -
скорость движения грузового автомобиля или трактора с прицепом в порожнем
состоянии, км/час;
∑tскл - время простоев на погрузке и разгрузке, зависит от
средней скорости движения и длины пути:
при l/vср≥1,0 - tскл ≈
30мин;
при l/vср≈1,0…0,8 - tскл ≈
30…40 мин;
при l/vср≈0,7…0,5 - tскл ≈
40…45 мин;
при l/vср≈0,5…0,2 - tскл ≈
45…60 мин;
при l/vср<0,2 - tскл ≈
60…70 мин.
КамАЗ-55102 для вывозки мусора
Tсм=480
мин; tпз=30 мин; Qпол=7000 кг=3,89 м3;
gг=1; vгр=80 км/ч; l=20 км; vпор=80 км/ч; tскл=40 мин
Wсм==25 м3/см
ЗИЛ-130 для доставки саженцев, Tсм=480
мин; tпз=30 мин; Qпол=6000 кг=7,5 м3; gг=0,6; vгр=90 км/ч; l=12 км; vпор=90 км/ч; tскл=40 мин
Wсм==29,7 м3/см
6.4 Расчет
производительности разбрасывателя удобрений
Wсм=Qпол∙ (Tсм-tпз) /Тц, (6.4)
где Wсм - сменная производительность, кг/см;
Qпол - масса удобрений, находящихся в кузове
разбрасывателя (грузоподъемность), кг;
Tсм - время смены, мин;
tпз - подготовительно-заключительное время, мин, tпз≈мин;
Тц=tр+tпогр+tпер, (6.5)
tр - продолжительность одного цикла распределения
удобрений по участку, мин:
tр=, (6.6)
kрд -
коэффициент, характеризующий неравномерность движения машины во время рабочего
цикла и изменяющийся в зависимости от наличия на обрабатываемой площади
препятствий в виде деревьев, кустарников и т.п., kрд=1…1,1;
- переводной коэффициент времени;
q - норма распределения технологического материала, кг/м2;
В - ширина разбрасывания, м;
Vтехн -
скорость движения при разбрасывании, м/с;
tпогр -
время погрузки, мин, tпогр≈10 мин;
tпер -
время переезда от места загрузки к месту работы, мин;
tпер=, (6.7)
vгр -
скорость движения прицепа - разбрасывателя в груженном состоянии, км/час;
l - расстояние доставки, км;
vпор -
скорость движения прицепа-разбрасывателя в порожнем состоянии, км/час. Орудие -
УСБ-25-УР
Qпол=2000
кг; Тсм=480 мин; Tпз=30 мин; Tпогр=10
мин; kрд=1,1; q=0,1 т/га=0,01
кг/м2; В=3 м;
vтехн=
7км/ч = 1,94 м/с;
tр=63 мин;
tпер==180 мин;
Тц=63+10+180=253 мин;
Wсм==3557 кг/см
6.5 Расчет
производительности опрыскивателей, работающих в движении
Wсм=, (6.9)
где Wсм - сменная производительность, га/см;
В - ширина захвата опрыскивателя, м;
Vт -
теоретическая скорость движения агрегата, км/ч;
Тсм - продолжительность рабочей смены, час, Тсм
= 8 часов;
Кv - коэффициент использования рабочей
скорости;
n - число повторных проходов по обработанной площади;
Кт - коэффициент использования рабочего времени, Кт=0,5…0,8;
Орудие ПМ-130
В=2,0 м; Vт=20 км/ч; Тсм=8 ч;
Кv = (1 - 0,1) · (1 - 0,05) = 0,855
Кт=0,7; n=1;
Wсм==19,152 га/см
6.6 Расчет
производительности грейдеров
Производительность грейдеров на планировочных работах можно
рассчитывать по формуле для расчета планировочных работ бульдозерами.
При планировочных работах сменную производительность
бульдозера Wсм, м2/см, рассчитывают по формуле
Wсм= , (6.10)
где Тсм - продолжительность смены, ч;т -
коэффициент использования рабочего времени смены бульдозерами, Kт =
0.8.0.9;
ℓуч - длина планируемого участка, м;
Bот - длина
бульдозерного отвала, м;
φ - угол установки отвала в плане;
bп -
коэффициент потери грунта при перемещении призмы волочения, bп = (0,2…0,3) B;
nп - число
проходов по одному месту;
vр -
скорость движения бульдозера, м/с;
tо - время
на разворот бульдозера, tо = 16…45 с.
Орудие - ДЗ-133 для планировки местности
Тсм= 8 ч; Kт =0,8, ℓуч=
1000 м; Bот = 2,1 м; φ =30; bп = 0,3 B = 0,42;
nп - 1; vр = 1,5 м/с; tо = 45
Wсм = 3600*8*0,8*1000* (2,1*1* 0,42) / (1* (1000/
1,5+45)) = 28554,5 м2/ см
7. Расчет
количества агрегатов для выполнения всего объема работ
7.1 Расчет
количества машинно-тракторных агрегатов, транспортных средств и оборудования
Количество агрегатов, n, необходимое для
выполнения заданного объема работ, определяется по формуле:
n=, (7.1)
где n - количество агрегатов;
S - общий объем работ, подлежащий выполнению на данной операции
(площадь в га, объем материалов в м3 или литрах, количество
материалов в штуках, масса материалов в кг), необходимых для проведения работ;
Dр -
количество рабочих дней:
Dр=Dк-Dв, (7.2)
Dк -
календарные сроки выполнения данной операции;
Dв -
количество выходных дней в этот период;
Wсм -
сменная производительность агрегата, га/см, м3/см, л/см, шт. /см,
кг/см;
αсм - коэффициент сменности:
αсм=Тр/Тсм, (7.3)
Тр - продолжительность рабочего дня в течение суток,
час;
kг -
коэффициент технической готовности техники, kг=0,95,
если продолжительность работ менее 15 дней, kг=0,9,
если - более 15 дней.
Машина для уборки мусора Дз-133
С 9 апреля по 11
Dp = 3 - 0 = 3 день;
αсм = 7/8 = 0,875;
n = 12/ (3∙ 4,76 ∙ 0,875 ∙ 0,95) = 1шт.
Экскаватор ЭО-3322 для погрузки мусора
С 10 апреля по 15 апреля
Dp = 5 - 0 = 5дня;
αсм = 7/8 = 0,875;
n = 1200/ (5 ∙ 204,12 ∙ 0,875 ∙ 0,95) = 1
шт.
Автомобиль КамАЗ-55102 для вывозки мусора
С 10 апреля по 15апреля
Dp = 5 - 0 =5 дня; αсм = 10/ 8 = 1,3; n = 1200/ (5 ∙ 25 ∙
1,3 ∙ 0,95) = 7 шт.
Машина для планировки ДЗ-133
С 16 апреля 20 апреля
Dp = 3 - 0 = 5 дня;
αсм = 7/8 = 0,875;
n =120000/ (5 ∙ 28554,5 ∙ 0,875 ∙ 0,95) = 1
шт.
Разбрасыватель удобрений УСБ-25-УР
С 21апреля по 22 апреля
Dp = 2 - 0 = 2 дней;
αсм = 8/8 = 1; n = 7200/ (2∙ 3557 ∙
1 ∙ 0,95) = 1шт.
Орудие ПЛН-3-35 для вспашки
С по 23 по 27 апреля
Dp = 5 - 0 = 5 дня; αсм = 8/8 = 1;
n = 12/ (5 ∙ 1,04∙ 1 ∙ 0,95) = 2 шт.
Орудие ЗИЛ-130 для доставки саженцев
апреля
Dp = 1 - 0 = 1 дня;
αсм = 7/8 = 0,875;
n = 35/ (1 ∙ 36,1 ∙ 0,875 ∙ 0,95) = 1 шт.
Орудие МПС-1 для посадки саженцев
С 29апреля по 1мая
Dp = 3 - 0 = 3 дня;
αсм = 6/8 = 0,75;
n = 12/ (3 ∙ 2,79 ∙ 0,75 ∙ 0,95) = 2шт.
Орудие ПМ-130 для полива саженцев
мая
Dp = 1 - 0 = 1 день;
αсм = 6/8 = 0,875;
n = 12/ (1 ∙ 19,152 ∙ 0,75 ∙ 0,95) = 0,87=1
шт.
8. Расчет
расхода горюче-смазочных материалов
8.1 Расчет
расхода топлива машинно-тракторными агрегатами
Расход топлива Qсм, кг/см, может быть определен по
формуле:
Qсм=Qp∙Tp+Qx∙ (Tпер+Tпов) +Qo∙To, (8.1)
где Qp - расход топлива за час работы двигателя под
нагрузкой, кг/час;
Tp - время чистой работы за смену, час, Tp=0,8Тсм;
Qx - удельный расход топлива при холостых переездах
и поворотах, кг/час;
Tпов - время поворотов на концах участка, час, Tпер+Tпов=0,15 Тсм, Tпов=lp/Vp;
Tпер - время холостых переездов, час;
Qo - удельный расход топлива при остановках с
работающим двигателем, кг/час;
To - время работы двигателя на остановках, час, To=0,05 Тсм.
Расход топлива на единицу произведенной работы q (обработку
одного гектара, кг/га, количество внесенного, вывезенного или доставленного
материала, кг/м3 или кг/кг) находятся по формуле:
q=Qсм/Wсм, (8.2)
Потребность в топливе для выполнения всего объема данного вида
работ Q кг, определяют по формуле:
Q=q∙S (8.3)
Расход основного топлива трактора МТЗ-82 с ДЗ-133 при уборке
мусора. Расход топлива за смену Qсм, кг/см, определяем по формуле 8.1
р = 4,9 км/ч. Tp = 13,62/4,9 = 2,8 ч.
Tпов = 0,134/4,9 = 0,03 ч.
Qcм = 8,5 * 2,8 + 5 * (0,4 + 0,03) + 1,2 *
0,4 = 26,43 кг/см
Wcм = 4,76 га/см
q = 26,43/4,76= 5,55 кг/га
Q = 5,55 * 12 = 66,6 кг=77,44л.
Расход основного топлива трактора МТЗ-82 с ДЗ-133 при
планировке
Расход топлива за смену Qсм, кг/см, определяем по
формуле 8.1
р = 1,5 км/ч. Tp = 6,4ч. Tпов +Тпер. =1,2
ч. Тх=0,4ч.
Qcм = 8,5 * 2,8 + 6,4*1,2 + 1,2 * 0,4 =
29,41 кг/см
Wcм =2,85 га/см q = 29,41/2.85= 10,3 кг/га
Q = 10,3 * 12 = 123,83 кг=143,98
Т-25 для внесения минеральных удобрений при помощи УСБ-25-УР
Qp=4 кг/час;
Tp=0,8Тсм=6,4 часа; Qx=2 кг/час;
Tпер+Tпов=0,15 Тсм=1,2 часа;
Qo=0,8 км/ч; To=0,05 Тсм=0,4
часа;
Qсм=4∙6,4+2∙1,2+0,8∙0,4=29,12
кг/см
Расход топлива для всей операции по внесению удобрений
Qсм=29,12 кг/см;
Wсм=3557 кг/см;
q=29,12/3557=0,008 кг/га;
Q=0,008∙7200=57,6 кг = 66,97л.
МТЗ-82 для вспашки при помощи ПЛН-3-35
Qp=9 кг/час; Tp=0,8Тсм=6,4
часа;
Qx=6 кг/час; Tпер+Tпов=0,15 Тсм=1,2
часа;
Qo=1,2 км/ч; To=0,05 Тсм=0,4
часа;
Qсм=9∙6,4+6∙1,2+1,2∙0,4=65,28
кг/см
Расчет топлива для всей операции по вспашке
Qсм=65,28 кг/см; Wсм=1,04 га/см; q=65,28/1,04=62.769 кг/кг;
Q=62,769∙12=753,228 кг=875,84л.
МТЗ-1523 для посадки саженцев при помощи МПС-1
Qp=9 кг/час; Tp=0,8Тсм=6,4
часа;
Qx=6 кг/час; Tпер+Tпов=0,15 Тсм=1,2
часа;
Qo=1,2 км/ч; To=0,05 Тсм=0,4
часа;
Qсм=9∙6,4+6∙1,2+1,2∙0,4=65,28
кг/см
Расчет топлива для всей операции по посадке
Qсм=65,28 кг/см; Wсм=2,79 га/см; q=65,28/2,79=23,4 кг/кг;
Q=23,4∙18=421,16 кг=326л.
Расчет расхода топлива Q, кг, для моторизованного
инструмента и специальной техники проводится по формуле:
Q=qт∙Tр∙Kи, (8.4)
где qт - норма расхода топлива за час чистой работы
инструмента, кг/ч или л/ч;
Tр - общее время чистой работы за весь период
времени, когда работал инструмент, час;
Kи - коэффициент использования времени, Kи=0,4…0,6.
Экскаватор ЭО-3322
qт=7,4 кг; Tр=14 ч; Kи=0,5, Q=7,4∙14∙0,5=51,8
кг=60,23л.
8.2 Расчет
топлива автомобильным транспортом
Расход топлива по нормам определяется по следующему
выражению:
Q=, (8.5)
где Q - количество топлива, л; Кт1 - норма расхода
топлива на передвижение самого подвижного состава, л/100 км; Кт2 -
норма расхода топлива на единицу транспортной работы, л/100т∙км; Кт2=2,5
л - для карбюраторных двигателей; Кт2=1,5 л - для дизельных
двигателей; Кт2=2,64 - для двигателей на сжиженном газе; Кт2=2
м3 - для двигателей на сжатом газе. Кт3 - норма
дополнительного расхода топлива на каждую ездку, Кт3=0,25 л; S -
пробег, км; Sгр - пробег с грузом, км; Gгр -
количество перевезенного груза, т; Zе - количество ездок, КамАЗ-55102 для
вывозки мусора, Кт1=32 л/100 км; Кт2=1,5 л/100т∙км;
Кт3=0,25 л; S=6040 км; Sгр=3020 км; Gгр=518,4 т; Zе=302;
Q== 28,476 л
ЗИЛ-130 для привоза саженцев, Кт1=31 л/100 км; Кт2=2,5
л/100т∙км; Кт3=0,25 л; S=378 км; Sгр=189 км; Gгр=32,4 т;
Zе=18;
Q== 274,77 л
Расход основного топлива ПМ-130 для полива саженцев
где qт - норма раcхода топлива за
час чистой работы, л/ч;
Ки - коэффициент использования времени, = 0,4-0,6.
Q= qт ∙Tр∙Kи, qт =36.5, Тр=18, Ки=0,6
Q =36,5 * 18 * 0,6 = 393,2 л.
9. Построение
графиков загрузки тракторов и расхода топлива
График загрузки тракторов строился для каждой проведенной
операции технологического процесса. По оси абсцисс откладывались дни и месяцы
календарного периода. По оси ординат (слева) откладывалось количество занятых
на операции тракторов. Таким образом, каждая операция на графике представляет
собой прямоугольник, шириной которого являются календарные сроки выполнения
операции, а высотой - количество тракторов, занятых на операции.
График расхода топлива строился для каждого трактора. По оси
абсцисс откладывались дни и месяцы календарного периода. По оси ординат
(справа) откладывался расход топлива.
Кривые расхода топлива строятся для каждого трактора
отдельно.
После этого на графике обозначалось условными знаками время
проведения технических обслуживаний тракторов (Кухар, 2009).
Заключение
В данном курсовом проекте был создан комплекс
механизированных работ по созданию древесных насаждений в пригородном
лесопарке. Были подобраны технические средства, был произведено комплектование
МТА (расчет рабочего сопротивления или затрат мощности технологическими
машинами, тяговый расчет тракторов, расчет коэффициента загрузки МТА), расчет
состава машинно-тракторного парка, был составлен график загрузки тракторов,
составлена технологическая карта.
Библиографический
список
1.
Зотов, В.А. Механизация зеленого хозяйства: Справочник/ В.А. Зотов, Г.П. Ильин,
М.М. Шумков. - М.: Стройиздат, 1985. - 440 с., ил.
.
Кухар, И.В. Машины и оборудование природообустройства и защиты окружающей
среды. Часть I. Общее устройство машин и оборудования для природообустройства и
защиты окружающей среды: Курс лекций для студентов специальности 190207 Машины
и оборудование природообустройства и защиты окружающей среды направления 190000
Транспортные машины и транспортно-технологические комплексы очной формы
обучения/ И.В. Кухар, С.Н. Орловский, А.И. Карнаухов. - Красноярск: СибГТУ,
2011. - 316 с.
.
Кухар. И.В. Машины и механизмы садово-паркового и ландшафтного строительства:
учебное пособие по курсовому проектированию для студентов всех форм обучения
специальности 250203 Садово-парковое и ландшафтное строительство направления
250201 Лесное хозяйство/ И.В. Кухар. - Красноярск: СибГТУ, 2009. - 132 с.
.
Справочник механизатора лесного хозяйства/ М.П. Албяков [и др.]. - Изд.2-е,
перераб. и доп. - М.: "Леснаяпром-сть", 1997. - 296 с.: ил.
Электронные
ресурсы:
.
www.asm24.ru
.
www.avtotatcenter.ru
7. www.dic. academic.ru
. www.gardenin.ru
9. www.mehanizator.ru
