Локально-вычислительные сети офисов Москва City























КУРСОВОЙ ПРОЕКТ

учебной дисциплины

«Вычислительные машины, системы, сети и телекоммуникации»

Оглавление



ВВЕДЕНИЕ

История развития ЛВС

Раздел1. Определение, назначение и специфика работы ВС

.1 Задание

.2 Классификация сетей

.3 Топология вычислительной сети

.4 Типы топологий

.5 Типы кабелей

.6 Архитектура сетей

.7 Повторители и концентраторы

Раздел 2. Практическая часть

Технико-экономическое обоснование

Заключение

Список использованной литературы

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3



ВВЕДЕНИЕ

Сеть - это совокупность объектов, образуемых устройствами передачи и обработки данных. Международная организация по стандартизации определила вычислительную сеть как последовательную бит-ориентированную передачу информации между связанными друг с другом независимыми устройствами.

Сети обычно находится в частном ведении пользователя и занимают некоторую территорию и по территориальному признаку разделяются на:

1.  Локальные вычислительные сети (ЛВС) или Local Area Network (LAN), расположенные в одном или нескольких близко расположенных зданиях. ЛВС обычно размещаются в рамках какой-либо организации (корпорации, учреждения), поэтому их называют корпоративными.

2.      Распределенные компьютерные сети, глобальные или Wide Area Network (WAN), расположенные в разных зданиях, городах и странах, которые бывают территориальными, смешанными и глобальными. В зависимости от этого глобальные сети бывают четырех основных видов: городские, региональные, национальные и транснациональные. В качестве примеров распределенных сетей очень большого масштаба можно назвать: Internet, EUNET, Relcom, FIDO.

В состав сети в общем случае включается следующие элементы:

1.   сетевые компьютеры (оснащенные сетевым адаптером);

2.      каналы связи (кабельные, спутниковые, телефонные, цифровые, волоконно-оптические, радиоканалы и др.);

.        различного рода преобразователи сигналов;

.        сетевое оборудование.

Различают два понятия сети: коммуникационная сеть и информационная сеть.

Коммуникационная сеть предназначена для передачи данных, также она выполняет задачи, связанные с преобразованием данных. Коммуникационные сети различаются по типу используемых физических средств соединения.

Информационная сеть предназначена для хранения информации и состоит из информационных систем. На базе коммуникационной сети может быть построена группа информационных сетей:

Под информационной системой следует понимать систему, которая является поставщиком или потребителем информации.

Компьютерная сеть состоит из информационных систем и каналов связи.

Под информационной системой следует понимать объект, способный осуществлять хранение, обработку или передачу информация. В состав информационной системы входят: компьютеры, программы, пользователи и другие составляющие, предназначенные для процесса обработки и передачи данных. В дальнейшем информационная система, предназначенная для решения задач пользователя, будет называться - рабочая станция (client). Рабочая станция в сети отличается от обычного персонального компьютера (ПК) наличием сетевой карты (сетевого адаптера), канала для передачи данных и сетевого программного обеспечения.

Под каналом связи следует понимать путь или средство, по которому передаются сигналы. Средство передачи сигналов называют абонентским, или физическим, каналом.

Каналы связи (data link) создаются по линиям связи при помощи сетевого оборудования и физических средств связи. Физические средства связи построены на основе витых пар, коаксиальных кабелей, оптических каналов или эфира. Между взаимодействующими информационными системами через физические каналы коммуникационной сети и узлы коммутации устанавливаются логические каналы.

Логический канал - это путь для передачи данных от одной системы к другой. Логический канал прокладывается по маршруту в одном или нескольких физических каналах. Логический канал можно охарактеризовать, как маршрут, проложенный через физические каналы и узлы коммутации.

Информация в сети передается блоками данных по процедурам обмена между объектами. Эти процедуры называют протоколами передачи данных.

Протокол - это совокупность правил, устанавливающих формат и процедуры обмена информацией между двумя или несколькими устройствами.

Загрузка сети характеризуется параметром, называемым трафиком. Трафик (traffic) - это поток сообщений в сети передачи данных. Под ним понимают количественное измерение в выбранных точках сети числа проходящих блоков данных и их длины, выраженное в битах в секунду.

Существенное влияние на характеристику сети оказывает метод доступа. Метод доступа - это способ определения того, какая из рабочих станций сможет следующей использовать канал связи и как управлять доступом к каналу связи (кабелю).

В сети все рабочие станции физически соединены между собою каналами связи по определенной структуре, называемой топологией. Топология - это описание физических соединений в сети, указывающее какие рабочие станции могут связываться между собой. Тип топологии определяет производительность, работоспособность и надежность эксплуатации рабочих станций, а также время обращения к файловому серверу. В зависимости от топологии сети используется тот или иной метод доступа.

Состав основных элементов в сети зависит от ее архитектуры. Архитектура - это концепция, определяющая взаимосвязь, структуру и функции взаимодействия рабочих станций в сети. Она предусматривает логическую, функциональную и физическую организацию технических и программных средств сети. Архитектура определяет принципы построения и функционирования аппаратного и программного обеспечения элементов сети.

В основном выделяют три вида архитектур: архитектура терминал - главный компьютер, архитектура клиент - сервер и одноранговая архитектура.

Современные сети можно классифицировать по различным признакам: по удаленности компьютеров, топологии, назначению, перечню предоставляемых услуг, принципам управления методам коммутации, методам доступа, видам среды передачи, скоростям передачи данных и т. д. Все эти понятия будут рассмотрены более подробно при дальнейшем изучении курса.



История развития ЛВС

Работы по созданию ЛВС начались еще в 60-х годах с попытки внести новую технологию в телефонную связь. Эти работы не имели серьезных результатов вследствие дороговизны и низкой надежности электроники. В начале 70-х годов в исследовательском центре компании "Xerox", лабораториях при Кембриджском университете и ряде других организаций было предложено использовать единую цифровую сеть для связи мини-ЭВМ. Использовалась шинная и кольцевая магистрали, данные передавались пакетами со скоростью более 2 Мбит/с. В конце 70-х годов появились первые коммерческие реализации ЛВС: компания "Prime" представила ЛВС "RingNet", компания "Datapoint" - ЛВС "Attached Resourse Computer" (ARC) с высокоскоростным коаксиальным кабелем. В 1980 году в институте инженеров по электротехнике и электронике IEEE (Institute of Eleсtrical and Eleсtronic Engeneers) организован комитет "802" по стандартизации ЛВС. В дальнейшем темпы развития ускорились, и на сегодняшний день имеется большое количество коммерческих реализаций ЛВС.

Раздел 1. Определение, назначение и специфика работы ВС



.1 Задание

Организация локально-вычислительной сети офисов Москва City

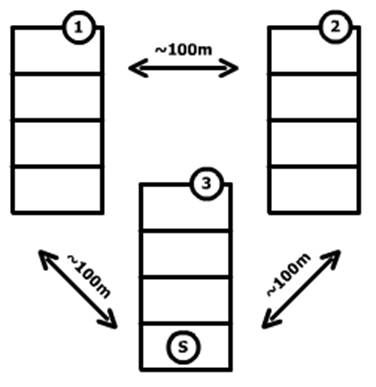

Дано: Три 4-х этажных (5 комнат на каждом этаже) здания офисов Москва City удаленных на расстояние около 100 м друг от друга (1, 2, 3). Серверная S находится в здании №3 на первом этаже.

Необходимо: предложить план организации сети покрывающей все комнаты 3-х корпусов. Организовать возможность доступа к сети Internet. Предусмотреть возможность включения гетерогенных подсетей в создаваемую сеть (в здании 2 на первом, втором и третьем этажах ПК объединены в сеть Ethernet 100Base-TX, а на четвертом этаже Ethernet 10Base-2).

1.2 Классификация сетей

Глобальная компьютерная сеть, ГКС (англ. <#"864467.files/image002.gif">

Рис.1 Топология Общая шина

Топология Общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. В случае топологии Общая шина кабель используется всеми станциями по очереди. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные. Все сообщения, посылаемые отдельными компьютерами, принимаются и прослушиваются всеми остальными компьютерами, подключенными к сети. Рабочая станция отбирает адресованные ей сообщения, пользуясь адресной информацией. Надежность здесь выше, так как выход из строя отдельных компьютеров не нарушит работоспособность сети в целом. Поиск неисправности в сети затруднен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети. Шинная топология - это наиболее простая и наиболее распространенная топология сети.

Примерами использования топологии общая шина является сеть 10Base-5 (соединение ПК толстым коаксиальным кабелем) и 10Base-2 (соединение ПК тонким коаксиальным кабелем).

Кольцо

Кольцо - это топология ЛВС, в которой каждая станция соединена с двумя другими станциями, образуя кольцо. Данные передаются от одной рабочей станции к другой в одном направлении (по кольцу). Каждый ПК работает как повторитель, ретранслируя сообщения к следующему ПК, т.е. данные, передаются от одного компьютера к другому как бы по эстафете. Если компьютер получает данные, предназначенные для другого компьютера, он передает их дальше по кольцу, в ином случае они дальше не передаются. Очень просто делается запрос на все станции одновременно. Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них, вся сеть парализуется. Подключение новой рабочей станции требует краткосрочного выключения сети, т.к. во время установки кольцо должно быть разомкнуто. Топология Кольцо имеет хорошо предсказуемое время отклика, определяемое числом рабочих станций.

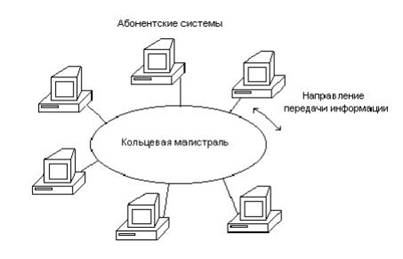

Рис. 2 Топология Кольцо

Чистая кольцевая топология используется редко. Вместо этого кольцевая топология играет транспортную роль в схеме метода доступа. Кольцо описывает логический маршрут, а пакет передается от одной станции к другой, совершая в итоге полный круг. В сетях Token Ring кабельная ветвь из центрального концентратора называется MAU (Multiple Access Unit). MAU имеет внутреннее кольцо, соединяющее все подключенные к нему станции, и используется как альтернативный путь, когда оборван или отсоединен кабель одной рабочей станции. Когда кабель рабочей станции подсоединен к MAU, он просто образует расширение кольца: сигналы поступают к рабочей станции, а затем возвращаются обратно во внутреннее кольцо.

Звезда

Звезда - это топология ЛВС, в которой все рабочие станции присоединены к центральному узлу (например, к концентратору), который устанавливает, поддерживает и разрывает связи между рабочими станциями. Преимуществом такой топологии является возможность простого исключения неисправного узла. Однако, если неисправен центральный узел, вся сеть выходит из строя.

В этом случае каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству. При необходимости можно объединять вместе несколько сетей с топологией Звезда, при этом получаются разветвленные конфигурации сети. В каждой точке ветвления необходимо использовать специальные соединители (распределители, повторители или устройства доступа).

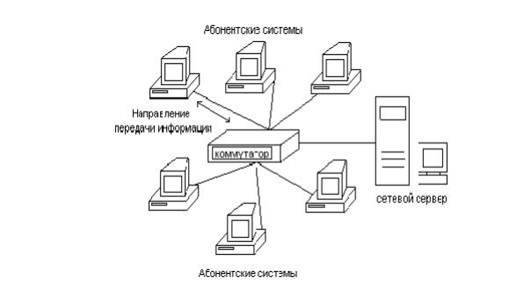

Рис. 3. Топология Звезда

Примером звездообразной топологии является топология Ethernet с кабелем типа Витая пара 10BASE-T, центром Звезды обычно является Hub.

Звездообразная топология обеспечивает защиту от разрыва кабеля. Если кабель рабочей станции будет поврежден, это не приведет к выходу из строя всего сегмента сети. Она позволяет также легко диагностировать проблемы подключения, так как каждая рабочая станция имеет свой собственный кабельный сегмент, подключенный к концентратору. Для диагностики достаточно найти разрыв кабеля, который ведет к неработающей станции. Остальная часть сети продолжает нормально работать.

Однако звездообразная топология имеет и недостатки. Во-первых, она требует много кабеля. Во-вторых, концентраторы довольно дороги. В-третьих, кабельные концентраторы при большом количестве кабеля трудно обслуживать. Однако в большинстве случаев в такой топологии используется недорогой кабель типа витая пара. В некоторых случаях можно даже использовать существующие телефонные кабели. Кроме того, для диагностики и тестирования выгодно собирать все кабельные концы в одном месте. По сравнению с концентраторами ArcNet концентраторы Ethernet и MAU Token Ring достаточно дороги. Новые подобные концентраторы включают в себя средства тестирования и диагностики, что делает их еще более дорогими.

1.5 Типы кабелей

Существует несколько различных типов кабелей, используемых в современных сетях. Ниже приведены наиболее часто используемые типы кабелей. Множество разновидностей медных кабелей составляют класс электрических кабелей, используемых как для прокладки телефонных сетей, так и для инсталляции ЛВС. По внутреннему строению различают кабели на витой паре и коаксиальные кабели.

Кабель типа «витая пара»

Витой парой называется кабель, в котором изолированная пара проводников скручена с небольшим числом витков на единицу длины. Скручивание проводов уменьшает электрические помехи извне при распространении сигналов по кабелю, а экранированные витые пары еще более увеличивают степень помехозащищенности сигналов.

Кабель типа «витая пара» используется во многих сетевых технологиях, включая Ethernet, ARCNet и IBM Token Ring.

Кабели на витой паре подразделяются на: неэкранированные (UTP - Unshielded Twisted Pair) и экранированные медные кабели. Последние подразделяются на две разновидности: с экранированием каждой пары и общим экраном (STP - Shielded Twisted Pair) и с одним только общим экраном (FTP - Foiled Twisted Pair). Наличие или отсутствие экрана у кабеля вовсе не означает наличия или отсутствия защиты передаваемых данных, а говорит лишь о различных подходах к подавлению помех. Отсутствие экрана делает неэкранированные кабели более гибкими и устойчивыми к изломам. Кроме того, они не требуют дорогостоящего контура заземления для эксплуатации в нормальном режиме, как экранированные. Неэкранированные кабели идеально подходят для прокладки в помещениях внутри офисов, а экранированные лучше использовать для установки в местах с особыми условиями эксплуатации, например, рядом с очень сильными источниками электромагнитных излучений, которых в офисах обычно нет.

Коаксиальные кабели

Коаксиальные кабели используются в радио и телевизионной аппаратуре. Коаксиальные кабели могут передавать данные со скоростью 10 Мбит/с на максимальное расстояние от 185 до 500 метров. Они разделяются на толстые и тонкие в зависимости от толщины.

Кабель Thinnet, известный как кабель RG-58, является наиболее широко используемым физическим носителем данных. Сети при этом не требуют дополнительного оборудования и являются простыми и недорогими. Хотя тонкий коаксиальный кабель (Thin Ethernet) позволяет передачу на меньшее расстояние, чем толстый, но для соединений с тонким кабелем применяются стандартные байонетные разъемы BNC типа СР-50 и ввиду его небольшой стоимости он становится фактически стандартным для офисных ЛВС. Используется в технологии Ethernet 10Base2, описанной ниже.

Толстый коаксиальный кабель (Thick Ethernet) имеет большую степень помехозащищенности, большую механическую прочность, но требует специального приспособления для прокалывания кабеля, чтобы создать ответвления для подключения к ЛВС. Он более дорогой и менее гибкий, чем тонкий. Используется в технологии Ethernet 10Base5, описанной ниже. Сети ARCNet с посылкой маркера обычно используют кабель RG-62 А/U.

Оптоволоконный кабель

Оптоволоконный кабель (Fiber Optic Cable) обеспечивает высокую скорость передачи данных на большом расстоянии. Они также невосприимчивы к интерференции и подслушиванию. В оптоволоконном кабеле для передачи сигналов используется свет. Волокно, применяемое в качестве световода, позволяет передачу сигналов на большие расстояния с огромной скоростью, но оно дорого, и с ним трудно работать.

Для установки разъемов, создания ответвлений, поиска неисправностей в оптоволоконном кабеле необходимы специальные приспособления и высокая квалификация. Оптоволоконный кабель состоит из центральной стеклянной нити толщиной в несколько микрон, покрытой сплошной стеклянной оболочкой. Все это, в свою очередь, спрятано во внешнюю защитную оболочку.

Оптоволоконные линии очень чувствительны к плохим соединениям в разъемах. В качестве источника света в таких кабелях применяются светодиоды (LED - Light Emitting Diode), а информация кодируется путем изменения интенсивности света. На приемном конце кабеля детектор преобразует световые импульсы в электрические сигналы.

Существуют два типа оптоволоконных кабелей - одномодовые и многомодовые. Одномодовые кабели имеют меньший диаметр, большую стоимость и позволяют передачу информации на большие расстояния. Поскольку световые импульсы могут двигаться в одном направлении, системы на базе оптоволоконных кабелей должны иметь входящий кабель и исходящий кабель для каждого сегмента. Оптоволоконный кабель требует специальных коннекторов и высококвалифицированной установки.



1.6 Архитектура сетей

Архитектура сети определяет основные элементы сети, характеризует ее общую логическую организацию, техническое обеспечение, программное обеспечение, описывает методы кодирования. Архитектура также определяет принципы функционирования и интерфейс пользователя.

В данном курсе будет рассмотрено три вида архитектур:

1.   архитектура терминал - главный компьютер;

2.      одноранговая архитектура;

.        архитектура клиент - сервер.

Архитектура терминал - главный компьютер

Рассматриваемая архитектура предполагает два типа оборудования:

1.   Главный компьютер, где осуществляется управление сетью, хранение и обработка данных.

2.      Терминалы, предназначенные для передачи главному компьютеру команд на организацию сеансов и выполнения заданий, ввода данных для выполнения заданий и получения результатов.

Главный компьютер через мультиплексоры передачи данных (МПД) взаимодействуют с терминалами. Классический пример архитектуры сети с главными компьютерами - системная сетевая архитектура (System Network Architecture - SNA).

Одноранговая архитектура

Одноранговая архитектура (peer-to-peer architecture) - это концепция информационной сети, в которой ее ресурсы рассредоточены по всем системам. Данная архитектура характеризуется тем, что в ней все системы равноправны.

К одноранговым сетям относятся малые сети, где любая рабочая станция может выполнять одновременно функции файлового сервера и рабочей станции. В одноранговых ЛВС дисковое пространство и файлы на любом компьютере могут быть общими. Чтобы ресурс стал общим, его необходимо отдать в общее пользование, используя службы удаленного доступа сетевых одноранговых операционных систем. В зависимости от того, как будет установлена защита данных, другие пользователи смогут пользоваться файлами сразу же после их создания. Одноранговые ЛВС достаточно хороши только для небольших рабочих групп.

Одноранговые ЛВС являются наиболее легким и дешевым типом сетей для установки. Они на компьютере требуют, кроме сетевой карты и сетевого носителя, только операционной системы Windows 95 или Windows for Workgroups. При соединении компьютеров, пользователи могут предоставлять ресурсы и информацию в совместное пользование.

Одноранговые сети имеют следующие преимущества:

1.   они легки в установке и настройке;

2.      отдельные ПК не зависят от выделенного сервера;

.        пользователи в состоянии контролировать свои ресурсы;

.        малая стоимость и легкая эксплуатация;

.        минимум оборудования и программного обеспечения;

.        нет необходимости в администраторе;

.        хорошо подходят для сетей с количеством пользователей, не превышающим десяти.

Проблемой одноранговой архитектуры является ситуация, когда компьютеры отключаются от сети. В этих случаях из сети исчезают виды сервиса, которые они предоставляли. Сетевую безопасность одновременно можно применить только к одному ресурсу, и пользователь должен помнить столько паролей, сколько сетевых ресурсов. При получении доступа к разделяемому ресурсу ощущается падение производительности компьютера. Существенным недостатком одноранговых сетей является отсутствие централизованного администрирования.

Использование одноранговой архитектуры не исключает применения в той же сети также архитектуры «терминал - главный компьютер» или архитектуры «клиент - сервер».

Архитектура клиент - сервер

Архитектура клиент - сервер (client-server architecture) - это концепция информационной сети, в которой основная часть ее ресурсов сосредоточена в серверах, обслуживающих своих клиентов. Рассматриваемая архитектура определяет два типа компонентов: серверы и клиенты.

Сервер - это объект, предоставляющий сервис другим объектам сети по их запросам. Сервис - это процесс обслуживания клиентов.

Сервер работает по заданиям клиентов и управляет выполнением их заданий. После выполнения каждого задания сервер посылает полученные результаты клиенту, пославшему это задание.

Сервисная функция в архитектуре клиент - сервер описывается комплексом прикладных программ, в соответствии с которым выполняются разнообразные прикладные процессы.

Процесс, который вызывает сервисную функцию с помощью определенных операций, называется клиентом. Им может быть программа или пользователь.

Клиенты - это рабочие станции, которые используют ресурсы сервера и предоставляют удобные интерфейсы пользователя. Интерфейсы пользователя это процедуры взаимодействия пользователя с системой или сетью.

Клиент является инициатором и использует электронную почту или другие сервисы сервера. В этом процессе клиент запрашивает вид обслуживания, устанавливает сеанс, получает нужные ему результаты и сообщает об окончании работы.

В сетях с выделенным файловым сервером на выделенном автономном ПК устанавливается серверная сетевая операционная система. Этот ПК становится сервером. Программное обеспечение (ПО), установленное на рабочей станции, позволяет ей обмениваться данными с сервером.

Помимо сетевой операционной системы необходимы сетевые прикладные программы, реализующие преимущества, предоставляемые сетью.

Сети на базе серверов имеют лучшие характеристики и повышенную надежность. Сервер владеет главными ресурсами сети, к которым обращаются остальные рабочие станции.

В современной клиент - серверной архитектуре выделяется четыре группы объектов: клиенты, серверы, данные и сетевые службы. Клиенты располагаются в системах на рабочих местах пользователей. Данные в основном хранятся в серверах. Сетевые службы являются совместно используемыми серверами и данными. Кроме того службы управляют процедурами обработки данных.

Сети клиент - серверной архитектуры имеют следующие преимущества:

1.   позволяют организовывать сети с большим количеством рабочих станций;

2.      обеспечивают централизованное управление учетными записями пользователей, безопасностью и доступом, что упрощает сетевое администрирование;

.        эффективный доступ к сетевым ресурсам;

.        пользователю нужен один пароль для входа в сеть и для получения доступа ко всем ресурсам, на которые распространяются права пользователя.

Наряду с преимуществами сети клиент - серверной архитектуры имеют и ряд недостатков:

.        неисправность сервера может сделать сеть неработоспособной, как минимум потерю сетевых ресурсов;

.        требуют квалифицированного персонала для администрирования;

.        имеют более высокую стоимость сетей и сетевого оборудования.



.7 Повторители и концентраторы

Основная функция повторителя (repeater), как это следует из его названия, - повторение сигналов, поступающих на его порт. Повторитель улучшает электрические характеристики сигналов и их синхронность, и за счет этого появляется возможность увеличивать общую длину кабеля между самыми удаленными в сети узлами.

Многопортовый повторитель часто называют концентратором (concentrator) или хабом (hub), что отражает тот факт, что данное устройство реализует не только функцию повторения сигналов, но и концентрирует в одном центральном устройстве функции объединения компьютеров в сеть. Практически во всех современных сетевых стандартах концентратор является необходимым элементом сети, соединяющим отдельные компьютеры в сеть.

Концентратор или Hub представляет собой сетевое устройство, действующее на физическом уровне сетевой модели OSI.

Отрезки кабеля, соединяющие два компьютера или какие либо два других сетевых устройства, называются физическими сегментам, поэтому концентраторы и повторители, которые используются для добавления новых физических сегментов, являются средством физической структуризации сети.

Концентратор - устройство, у которого суммарная пропускная способность входных каналов выше пропускной способности выходного канала. Так как потоки входных данных в концентраторе больше выходного потока, то главной его задачей является концентрация данных. При этом возможны ситуации, когда число блоков данных, поступающее на входы концентратора, превышает его возможности. Тогда концентратор ликвидирует часть этих блоков.

Ядром концентратора является процессор. Для объединения входной информации чаще всего используется множественный доступ с разделением времени. Функции, выполняемые концентратором, близки к задачам, возложенным на мультиплексор. Наращиваемые (модульные) концентраторы позволяют выбирать их компоненты, не думая о совместимости с уже используемыми. Современные концентраторы имеют порты для подключения к разнообразным локальным сетям.

Концентратор является активным оборудованием. Концентратор служит центром (шиной) звездообразной конфигурации сети и обеспечивает подключение сетевых устройств. В концентраторе для каждого узла (ПК, принтеры, серверы доступа, телефоны и пр.) должен быть предусмотрен отдельный порт.

Наращиваемые концентраторы представляют собой отдельные модули, которые объединяются при помощи быстродействующей системы связи. Такие концентраторы предоставляют удобный способ поэтапного расширения возможностей и мощности ЛВС.

Концентратор осуществляет электрическую развязку отрезков кабеля до каждого узла, поэтому короткое замыкание на одном из отрезков не выведет из строя всю ЛВС.

Рис. 4 Логический сегмент, построенный с использованием концентраторов

Концентраторы образуют из отдельных физических отрезков кабеля общую среду передачи данных - логический сегмент. Логический сегмент также называют доменом коллизий, поскольку при попытке одновременной передачи данных любых двух компьютеров этого сегмента, хотя бы и принадлежащих разным физическим сегментам, возникает блокировка передающей среды. Следует особо подчеркнуть, что, какую бы сложную структуру ни образовывали концентраторы, например путем иерархического соединения, все компьютеры, подключенные к ним, образуют единый логический сегмент, в котором любая пара взаимодействующих компьютеров полностью блокирует возможность обмена данными для других компьютеров.

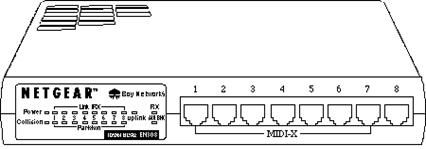

Рис. 5 Внешний вид концентратора

На рис. 5 показан внешний вид концентратора Концентраторы поддерживают технологию plug and play и не требуют какой-либо установки параметров. Необходимо просто спланировать свою сеть и вставить разъемы в порты хаба и компьютеров.

Планирование сети с хабом

При выборе места для установки концентратора примите во внимание следующие аспекты:

1.  местоположение;

2.      расстояния;

.        питание.

Выбор места установки концентратора является наиболее важным этапом планирования небольшой сети. Хаб разумно расположить вблизи геометрического

центра сети (на одинаковом расстоянии от всех компьютеров). Такое расположение позволит минимизировать расход кабеля. Длина кабеля от концентратора до любого

из подключаемых к сети компьютеров или периферийных устройств не должна превышать 100 м.

Концентратор можно поставить на стол или закрепить его на стене с помощью входящих в комплект хаба скоб. Установка хаба на стене позволяет упростить подключение кабелей, если они уже проложены в офисе.

При планировании сети есть возможность наращивания (каскадирования) хабов.

Раздел 2. Практическая часть

Даны три 4-х этажных здания, находящиеся на расстоянии 100 м друг от друга. Серверная S находится в здании №3 на первом этаже. Так как, размеры зданий были не известны, я сама задала размеры зданиям. Пусть высота зданий 12 м, ширина 68 м. На каждом этаже по 5 комнат. В каждой комнате по 1 рабочему месту. Каждое рабочее место оборудовано столом, стулом, компьютером, шкафом. Мне необходимо провести сеть Internet в каждое здание.

Выбор типологии сети

Чтобы ЛВС стала работоспособной, была выбрана топология «активная звезда». Физическое соединение производится по стандарту 100BASE-TX, в котором задействована витая пара категории 5 и по стандарту 100BASE-FX.

Выбор оптимальной технологии ЛВС

Для ЛВС данных офисов была выбрана технология Fast Ethernet, т.к.:

1.  это самый распространённый стандарт ЛВС;

Выбор модели сети

Данная архитектура является оптимальной, т.к. для данной организации была выбрана ЛВС на основе клиент-сервер, с топологией «активная звезда». В ЛВС типа клиент-сервер имеется один главный компьютер - сервер.

Но у данной модели есть и недостатки. Главный недостаток заключается в том, что стоимость создания сети типа клиент-сервер значительной выше, за счет необходимости приобретать специальный сервер.

Выбор кабельной системы

Для того чтобы выбрать кабельную систему, нужно знать максимальное расстояние, требования к характеристикам кабеля, стоимость реализации. Кабельная система должна соответствовать условиям ее применения.

Для данной организации мною было выбрано два типа кабеля оптоволоконный и витая пара. В офисах и боксах была проложена витая пара, а между зданиями - оптоволокно.

Расчет величины задержкиV:

t=((34+15+2+12)*1,112+100)*3=510,168<512

битовых интервалов - максимальная суммарная задержка, принятая в технологии Fast Ethernet.

Технико-экономическое обоснование

Наименование товара	Марка	Цена за шт./м.	Количество	Всего
Switch D-Link	DES-1008D/E	845 руб.	3 шт.	2535 руб.
Кабель витая пара экранированная (FTP) 24 AWG категория 5e	-	17,71 руб./м.	290 м.	3365руб.
Оптоволоконный кабель	F-AX12F5EX	31,80 руб./м.	2100 м.	66780 руб.
Компьютер HP	HP P6-2008	19890 руб.	60 шт.	1193400
Монитор SAMSUNG	B1930N	3699 руб.	60 шт.	221940
Комплект клавиатура + мышь	A4 Tech G3100N USB	690 руб.	60 шт.	41400 руб.
Стол	3576	2000 руб.	60 шт.	120000 руб.
Кресло	JUPITER GTP	1000 руб.	60 шт.	60000 руб.
Розетка электрическая	РА16-307	20 руб.	120 шт.	2400 руб.
Вилка	RJ-45	. 440 руб.	120 шт.	52800 руб.
Короба для проводов	5001-001-0001	7,31 руб.	250 м.	1287 руб.

Все ПК оборудованы операционной системой Windows 7

Услуга	Стоимость
Установка короба, прокладка кабеля, монтаж розеток, тестирование сети, настройка оборудования.	13440 руб.
Подключение интернета	5500 руб.

Итого: 2864847 руб.



Заключение

локальный вычислительный сеть компьютерный

При работе над курсовым проектом, изучила весь цикл проектирования и реализации ЛВС. Была спроектирована ЛВС для офисов по стандарту Fast Ethermet с использованием кабеля «витая пара» и «оптоволокно» по всем параметрам, с использованием 100BASE-TX и 100BASE-FX.

Были проведены расчёты по проверке работоспособности ЛВС. Этот метод показывает, что спроектированная ЛВС работоспособна и соответствует всем требованиям и критериям стандарта Fast Ethernet.

Список использованной литературы

1.      В. Г. Олифер, Н. А. Олифер «Компьютерные сети».- СПб: Издательство «Питер», 2009.

.        С. И. Казаков «Основы сетевых технологий», 2014.

.        Э. Таненбаум, Компьютерные сети. 4-е изд., 2007.

.        Лекционный материал по курсу «Вычислительные системы, сети и телекоммуникации».

5.      www.ru.wikipedia.org <#"864467.files/image007.gif">

ПРИЛОЖЕНИЕ 2

Планировка комнат в зданиях

хаб

ПК

S - сервер

ПРИЛОЖЕНИЕ 3

Расположение Switch и Hub
