1. Анализ состояния системы «человек-машина-среда»

.1 Расчет коэффициентов производственного травматизма

Таблица 1.1- Исходные данные

Списочная численность работников - 160 чел.

Оценку уровня производственного травматизма на предприятии, в организации, учреждении проводят с помощью коэффициента частоты  несчастных случаев на производстве, коэффициента тяжести  несчастных случаев, коэффициента потерь  рабочего времени в результате утраты трудоспособности из-за несчастных случаев.

Коэффициент частоты  выражает число несчастных случаев, приходящихся на 1000 работающих за анализируемый период:

 =  ∙ 1000 =

где  - число несчастных случаев на предприятии за отчетный период;  - средняя списочная численность работников на предприятии.

Коэффициент тяжести несчастных случаев  характеризует среднюю длительность нетрудоспособности

 =  =

где Д - суммарное число человеко-дней нетрудоспособности по всем несчастным случаям;  - число несчастных случаев без учета смертельных исходов.

Коэффициент частоты несчастных случаев со смертельным исходом выражает число несчастных случаев из расчета на 1000 работников за отчетный период (обычно за год):

=

Для оценки уровня нетрудоспособности вводят коэффициент потерь рабочего времени (коэффициент нетрудоспособности) :

 = =

Ожидаемый (прогнозируемый) риск R смертности - произведение частоты β реализации конкретной опасности на произведение вероятностей нахождения человека в зоне риска при различном регламенте технологического процесса:

,

 - частота несчастных случаев со смертельным исходом от производственных опасностей,

 - произведение вероятностей нахождения работника в «зоне риска»

Частоту несчастных случаев определяют как отношение

=

где  - число несчастных случаев со смертельным исходом на предприятии за отчетный период;  - средняя списочная численность работников на предприятии.

Ожидаемый (прогнозируемый) риск R смертности - произведение частоты β реализации конкретной опасности на произведение вероятностей нахождения человека в зоне риска при различном регламенте технологического процесса:

,

 - частота несчастных случаев со смертельным исходом от производственных опасностей

 - произведение вероятностей нахождения работника в «зоне риска».

Произведение вероятностей нахождения работника в «зоне риска» в случае рассмотрения двух вероятностей  и :

где  - вероятность нахождения работника на предприятии в течение года ( определяется как отношение  / 365, здесь  - число фактически отработанных дней в году);  - вероятность выполнения работы в течение рабочего дня (определяется как отношение  / , здесь  - фактическая продолжительность рабочего времени в течение одного дня;  - продолжительность рабочего дня, принимается равной 8 ч).

Таблица 1. Риск смертности человека в промышленно развитых странах

Профессиональная деятельность  Профессиональные заболевания, несчастные случаи на производстве       < 10(безопасный)

 =  (относительно безопасный)

 (опасный)

Вывод: вероятность травматизма опасная так как уровень риска R=0.003.

.2 Определение показателя безопасности труда

Таблица 1.3 - Исходные данные к расчету показателя эргономичности по физиологическому и психологическому критерию

Затраты рабочего времени на выполнение ручных приемов и перемещения в течение рабочего - 6,8 чел.

Показатель безопасности труда на рабочем месте вычисляют как произведение двух показателей:

где  - показатель эргономичности;  - показатель травмобезопасности рабочего места.

Показатель эргономичности определяют по формуле:

где соответственно физиологический, психологический и гигиенический оценочные критерии; соответственно весомости физиологического, психологического и гигиенического критериев .

Физиологический критерий определяют по формуле

где  - суммарная продолжительность основных микроэлементов технологической операции, с;  - суммарная продолжительность лишних микроэлементов технологической операции, с.

Весомость физиологического критерия представляет собой следующее отношение

=

где  - затраты рабочего времени на выполнение ручных приемов и перемещения в течение рабочего дня, ч;  - продолжительность рабочего дня, ч.

Для определения психологического критерия пользуются выражением

где  - количество рабочих приемов, выполняемых в течение одной минуты.

Весомость психологического критерия определяют в виде следующего отношения

 - количество приемов, требующих интеллектуальных усилий работника на данном рабочем месте (выполнение измерений с помощью приборов, наблюдение за процессом, считывание информации и др.);  - общее количество приемов, выполняемых по данной операции.

Для определения гигиенического критерия пользуются выражением

 - коэффициенты вредных производственных факторов (факторные коэффициенты); N - количество анализируемых факторов.

В случае анализа воздействия производственного шума, климатических факторов (температуры, относительной влажности, подвижности воздуха), а также вредных веществ (паров, газов) в воздухе рабочей зоны факторный коэффициент равен

;

Если измеренное значение уровня фактора соответствует норме, то соответствующий факторный коэффициент  принимается равным 1.

Для определения весомости гигиенического критерия применяют формулу

=

где  - количество вредных производственных факторов, не соответствующих норме;  - общее количество измеренных факторов.

травматизм освещение вентиляция электробезопасность

2. Обеспечение воздухообмена в помещениях

Вентиляция представляет собой организованную и регулируемую смену воздуха в помещении, предназначенную поддерживать в нем соответствующие параметры микроклимата и чистоту воздушной среды.

Определяющий показатель при выборе систем вентиляции - коэффициент кратности воздухообмена, ч-1,

,

где L - воздухообмен в помещении, м3/ч;  - внутренний объем помещения, м3.

При k < 3ч-1 рекомендуется применять естественную систему вентиляции, при 3. . .5 ч-1 - искусственную, а при k > 5ч-1 - искусственную с подогревом приточного воздуха.

.1 Расчет искусственной общеобменной вентиляции

В состав системы вентиляции входят: воздухозаборники в виде отверстий в конструкциях ограждений или шахт, оснащенных жалюзийными решетками; устройства для регулировки количества поступающего воздуха (клапаны, заслонки, шиберы); вентилятор, воздуховоды, фильтры, воздухораспределительные устройства и пр.

Проектирование и расчет системы искусственной (механической) вентиляции выполняют в следующем порядке. Выбирают конфигурацию вентиляционной сети в зависимости от формы помещения и размещения в нем оборудования, разбивают ее на участки. Зная требуемый расход воздуха на отдельных участках сети и задавая скорость движения воздуха (для участков, находящихся рядом с вентилятором, 8...12 м/с, а для отдаленных участков сети 1...4 м/с), определяют диаметр воздуховодов, а также материал для их изготовления. Затем рассчитывают общие потери напора в сети, Па

где  - местные потери;  - потери на прямых участках воздуховодов.

Местные потери напора, Па, определяют по формуле:

где  - коэффициент местных потерь напора: для жалюзи на входе 0,5, для внезапного сужения 0,2...0,3, для колена под углом 90° 1,1, колена под углом 120° 0,5, колена под углом 150° 0,2 и т. д.;

 - скорость воздуха на соответствующем участке вентиляционной сети, м/с;

 - плотность движущегося в сети воздуха, кг/м3.

Потери напора на прямых участках вентиляционной сети, Па, находят по формуле:

где  - коэффициент сопротивления движению воздуха в трубе, зависящий от материала, из которого она изготовлена: для железных труб 0,02, для труб из по лиэтилена 0,01; -длина трубы соответствующего участка сети, м; -средняя скорость движения воздуха на расчетном участке вентиляционной сети, м/с; - принятый диаметр трубы на расчетном участке, м.

Зная требуемый воздухообмен, рассчитывают производительность вентиляторов, м3/ч, с учетом потерь или подсосов воздуха в вентиляционной сети:

 м3/ч

где  - поправочный коэффициент на расчетное количество воздуха: при использовании стальных, пластмассовых и асбоцементных воздуховодов из труб длиной до 50м  = 1,1, в остальных случаях  = 1,15.

На основе известных величин  и  по номограммам выбирают марку вентилятора с наибольшим значением коэффициента полезного действия (КПД) и в зависимости от состава воздушной среды определяют конструктивное исполнение вентилятора.

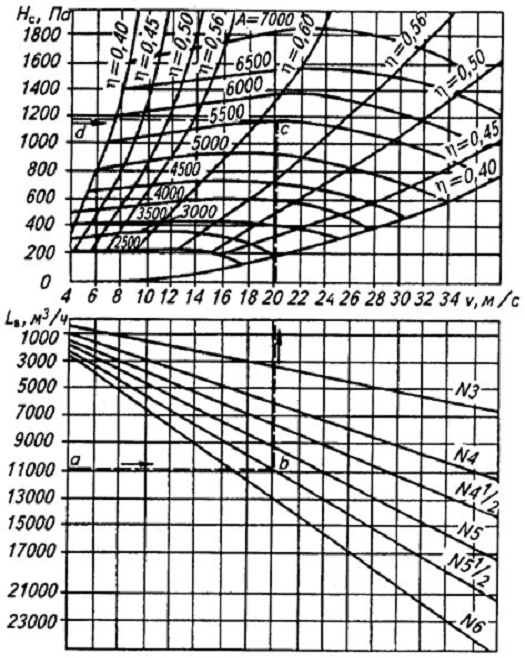

Рисунок 2.1 - Номограмма для выбора вентиляторов серии Ц 4-70

Центробежные вентиляторы с колесами диаметром 0,5 м и более должны иметь следующий КПД: при лопастях, загнутых назад, >0,8; при лопастях, загнутых вперед, >0,6; при лопастях, оканчивающихся радиально, >0,65.

КПД пылевых вентиляторов должен быть не менее 0,55, осевых вентиляторов с колесами диаметром 0,5 м и более - не менее 0,6.

Мощность электродвигателя, кВт, для принятого вентилятора рассчитывают по формуле

где = 1,05...1,5 - коэффициент запаса;  - КПД вентилятора: для центробежных вентиляторов  = 0,4...0,8;  - КПД передачи: для плоскоременной передачи 0,9, клиноременной 0,95, при соединении электродвигателя с вентилятором с помощью муфты 0,98, при непосредственной насадке вентилятора на вал электродвигателя 1.

Для снижения аэродинамического шума вентиляторов необходимо добиваться выполнения следующего условия:

где D - диаметр рабочего колеса вентилятора, м; п - частота вращения вентилятора, мин-1:  A - безразмерный параметр, определяемый по номограммам при выборе вентилятора; N-номер вентилятора (диаметр его рабочего колеса в дециметрах).

Используем вентилятор ВР 132-30 с электродвигателем АИР 100S2.

.2 Расчет требуемого воздухообмена по избыткам явной теплоты

Тепловыделение от печей (котельных), работающих на твердом, жидком и газообразном топливе, кДж/ч, рассчитывается по формуле

Где В - расход топлива, кг/ч; Qг - количество теплоты, выделяющегося при сжигании 1 кг топлива (природный газ - 30000 кДж/кг); n - число печей:

a - коэффициент тепловыделения в цеха; принимаем a = 0,4 - 0,5.

Теплота, выделяемая электродвигателями оборудованиями (станки, компрессоры), трансформаторами, кДж/ч, рассчитывается по формуле

Где 3528 - тепловой эквивалент, кДж/(кВт*ч); - общая установочная мощность электродвигателей, трансформаторов, кВт, - коэффициент тепловых потерь;

=(0,25 - 0,35).

Тепловое выделение от источников искусственного освещения, кДж/ч, рассчитывается по формуле

Где 3528 - тепловой эквивалент, кДж/(кВт*ч); Nном - номинальная мощность осветительной установки, кВт;  - коэффициент тепловых потерь, для люминесцентных ламп =0,6.

Тепло выделение от солнечной радиации, кДж/ч, рассчитывается по формуле

Где Fост - площадь поверхности остекления, м2; qост - солнечная радиация через 1 м2 площадь поверхности, кДж/(м2*ч); Кост *qост - коэффициент, зависящий от характеристики остекления. Для двойного остекления Кост=1,15; qост=400кДж/(м2*ч)

Солнечная радиация через стены не учитывается ввиду ее незначительности.

Тепловыделение от рабочих, кДж/ч, рассчитывается по формуле

Где n - число работающих; qл - удельная теплота, выделяемая одним человеком, кДж/ч.

Количество теплоты, выделенное человеком, зависит от его физической нагрузки и от температуры воздуха в помещении. Количество теплоты, выделяемое взрослым мужчиной, можно определить по таб. 2. Женщины выделяют до 85%, а дети 75% теплоты, указанной в таб. 2.

Таблица 2. Количество теплоты, кДж, выделяемое взрослым мужчиной в помещении

Таблица 2.2 - Исходные данные

Вариант Тип помещения  Высота помещения Н,м  Площадь Пола, ,м2Площадь

окна,

2.3 Расчет аппаратуры для защиты атмосферного воздуха от промышленных загрязнений

Таблица 2.3 - Варианты заданий

В результате проведения разнообразных производственных процессов атмосферный воздух может загрязняться взвешенными твердыми или жидкими частицами, которые подразделяют на пыль, дым и туман.

Цилиндрические циклоны предназначены для улавливания сухой пыли, золы и т. д. Наиболее эффективно циклоны работают, когда размер частиц пыли превышает 20мкм. Конические циклоны предназначены для очистки газовых и воздушных сред от сажистых частиц. Чем больше диаметр циклона, тем выше его производительность. В табл. 2.4 приведены некоторые технологические параметры циклонов.

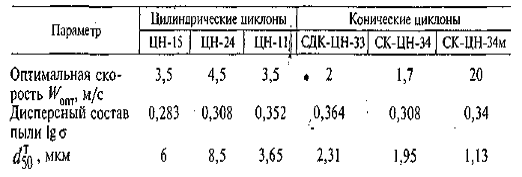

Таблица 2.4 Значения оптимальной скорости газа в циклоне и дисперсный состав

Для расчета циклона необходимо выбрать его тип. Задавшись типом циклона, определяют оптимальную скорость газа в циклоне , м/с.

Внутренний диаметр циклона, м,

где Q - производительность циклона (количество очищаемого газа), м3/с

Полученное значение внутреннего диаметра циклона округляют до ближайшего типового значения в соответствии с рядом и все расчеты геометрических размеров циклона ведут по типовому значению D. Если расчетный диаметр циклона превышает его максимально допустимое значение, то необходимо применять два или более параллельно установленных циклона.

По выбранному диаметру циклона определяют действительную скорость газа в циклоне, м/с,

где п - число циклонов.

Для оценки эффективности очистки газов в циклоне сначала необходимо рассчитать диаметр частиц, улавливаемых с эффективностью 50 %, мкм,

где  - диаметр частиц, улавливаемых с эффективностью 50 % для типового циклона, мкм.

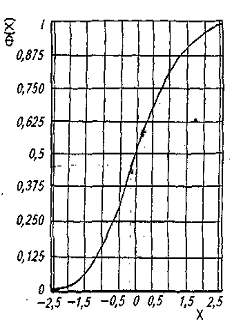

Рисунок 2.4 - Зависимость нормальной функции распределения Ф(Х) от параметра X

Далее определяют параметр X.

где  и  - дисперсный состав пыли (задан по варианту);  - дисперсный состав пыли для данного типа циклона (см. табл. 2.5).

По значению параметра X определяют значение нормальной функции распределения Ф(Х) (рис. 2). Эффективность очистки газов в циклоне

.

3. Расчет параметров электробезопасности

.1 Оценка возможности использования железобетонного фундамента цеха в качестве заземлителя

В настоящее время широко используются трехфазные трехпроводные сети с изолированной нейтралью и трехфазные четырехпроводные сети с глухозаземленной нейтралью, в которых основной защитой от электротравм при нарушении изоляции служат соответственно заземление и зануление.

Для эффективной защиты от поражения электрическим током устройства заземления и зануления должны иметь малые сопротивления растеканию тока в земле.

При использовании железобетонных фундаментов промышленных зданий в качестве заземлителей сопротивление растеканию заземляющего устройства Rф должно оцениваться по формуле

где nэ - удельное электрическое сопротивление земли, Ом×м;

S - площадь, ограниченная периметром здания, м.

Площадь, ограниченная периметром здания, составляет :

 = А × В =768 м2

где А и В - длина и ширина здания, м.

Для расчета nэ следует использовать формулу:

где n1 - удельное электрическое сопротивление верхнего слоя земли, Ом×м;

n2 - удельное электрическое сопротивление нижнего слоя земли, Ом×м;

h1     - мощность (толщина) верхнего слоя земли, м;

a , b - безразмерные коэффициенты, зависящие от соотношения удельных электрических сопротивлений слоев земли.

Если n1 ≥ n2, a = 3.6; b = 0.1 .

Если n1 < n2, a = 1.1×102; b = 0.3×10-2 .

Под верхним слоем следует понимать слой земли, удельное сопротивление которого n1 более чем в 2 раза отличается от удельного электрического сопротивления нижнего слоя n2.

Сопротивление заземляющих устройств не превышает предельного значения, которое составляет 4 Ом.

Определив сопротивление растеканию тока железобетонного фундамента, необходимо сравнить полученное значение с допустимыми значениями сопротивления заземляющего устройства (таблицу 3.1).

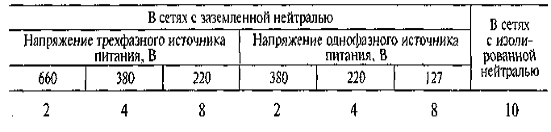

Таблица 3.1 - Сопротивление заземляющих устройств электроустановок, Ом, не более

Таблица 3.2 - Варианты заданий

Тип сети и напряжение: для 1 группы однофазная -220 В; для 2 группы трехфазная с глухозаземленной нейтралью - 380 В; Трехфазная с изолированной нейтралью - 380 В

.2 Расчет контурного защитного заземления в цехах с электроустановками напряжением до 1000 в

Защитное заземляющее устройство, предназначенное для защиты людей от поражения электрическим током при переходе напряжения на металлические части электрооборудования, представляет собой специально выполненное соединение конструктивных металлических частей электрооборудования (вычислительная техника, приборостроительные комплексы, испытательные стенды, станки, аппараты, светильники, щиты управления, шкафы и пр.), нормально не находящихся под напряжением, с заземлителями, расположенными непосредственно в земле.

Таблица 3.3 - Варианты заданий

В качестве искусственных заземлителей используют стальные трубы длиной 1,5...4 м, диаметром 25...50 мм, которые забивают в землю, а также металлические стержни и полосы.

Для достижения требуемого сопротивления заземлителя, как правило, используют несколько труб (стержней), забитых в землю и соединенных там металлической (стальной) полосой.

Контурным защитным заземлением называется система, состоящая из труб, забиваемых вокруг здания цеха, в котором расположены электроустановки.

Заземление электроустановок необходимо выполнять:

при напряжении выше 380 В переменного и 440 В постоянного тока в помещениях без повышенной опасности, т. е. во всех случаях;

при номинальном напряжении выше 42 В переменного и 110 В постоянного тока в помещениях с повышенной опасностью, особо опасных и в наружных установках;

при любых напряжениях переменного и постоянного тока во взрывоопасных помещениях.

Ниже приведены классификация и характеристика помещений.

Помещения без повышенной опасности:

помещения, в которых отсутствуют условия, создающие повышенную опасность или особую опасность (см. ниже).

Помещения с повышенной опасностью:

помещения, характеризующиеся наличием одного из следующих условий:

сырость (относительная влажность воздуха длительно превышает 75 %);

токопроводящая пыль;

токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. д.);

высокая температура (температура в помещении постоянно или периодически превышает 35 °С);

возможность одновременного прикосновения человека к соединенным с землей металлоконструкциям зданий с одной стороны и к металлическим корпусам электрооборудования с другой.

Помещения особо опасные:

помещения, характеризуемые наличием одного из следующих условий:

особая опасность - относительная влажность близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);

химически активная или органическая среда (в помещении содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень);

наличие одновременно двух и более условий для помещений повышенной опасности.

На электрических установках напряжением до 1000 В одиночные заземлители соединяют стальной полосой толщиной не менее 4 мм и сечением не менее 48 мм2. Для уменьшения экранирования рекомендуется одиночные заземлители располагать на расстоянии не менее 2,5...3 м один от другого.

Сопротивление растеканию тока через одиночный заземлитель диаметром 25…30 мм

,

где ρ - удельное сопротивление грунта,

 - длина трубы, 1,5…4 м,  = 4 м.

.

Определяем примерное число заземлителей без учета коэффициента экранирования

;

где r - допустимое сопротивление заземляющего устройства, r = 20 Ом;

.

Определяем коэффициент экранирования заземлителей.

Расстояние между трубами 2,5…3 м;

длина труб - 3м;

отношение расстояния к длине - 1;

число труб - 4;

.

Число вертикальных заземлителей с учетом экранирования

;

.

Длина соединительной полосы

,

где а - расстояние между заземлителями, а = 3 м;

.

Сопротивление растеканию электрического тока через соединительную полосу

4. Расчет освещения в производственных помещениях

Таблица 4.3 - Варианты заданий

Основной задачей расчета искусственного освещения является определение числа светильников или мощности ламп для обеспечения нормированного значения освещенности.

Для расчета искусственного освещения используют один из трех методов: по коэффициенту использования светового потока, точечный и метод удельной мощности.

Учитывая заданные по варианту характеристики зрительной работы (наименьший размер объекта различения, характеристика фона и контраст объекта различения с фоном), с помощью табл. 4.1

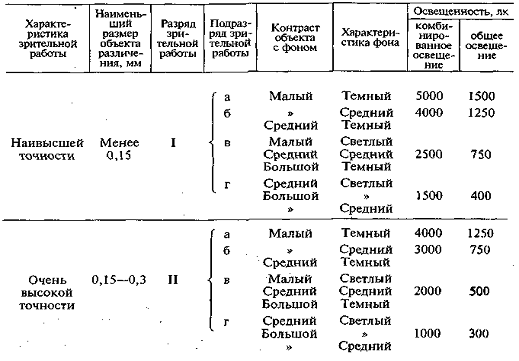

Таблица 4.1 - Нормы проектирования искусственного освещения

Определяют разряд и подразряд зрительной работы, а также нормируемый уровень минимальности освещенности на рабочем месте.

При использовании в качестве источника света ламп ДРЛ расчет освещения производиться по формуле (4.1) предварительно задавшись количеством принятых светильников при условии их равномерного распространения. В этом случае определяется световой поток лампы, по которому определяют мощность лампы табл. 4.5.

где Фл - световой поток лампы, лм;

Ен - нормированная освещенность, лк;

η - коэффициент использования светового потока;

S - освещаемая поверхность, ;

к - коэффициент запаса;

N - количество принятых светильников;

z - коэффициент минимальной освещенности, для ламп накаливания и ДРЛ z=1,15, для люминесцентных ламп z=1,1;

n - число ламп в светильнике.

При использовании светильников с люминесцентными лампами и при расположении их в виде световой линии, световой поток лампы определяется по формуле 4.2.

,

где - количество светильников в ряду;

- число ламп в светильнике;

- количество рядов.

Нормированную освещенность (Ен) принимают по СНиП 23-05-95, в соответствии с принятой системой освещения и условиями зрительной работы.

Равномерное освещение горизонтальной рабочей поверхности достигается при определенных отношениях расстояния между центрами светильников L, и (L= 1,75H) к высоте их подвеса над рабочей поверхностью Нр, м (в расчетах Нр = Н).

Число светильников с люминесцентными лампами (ЛЛ), которые приняты во всех вариантах в качестве источника света,

где S - площадь помещения, м2; М- расстояние между параллельными рядами, м.

В соответствии с рекомендациями

Оптимальное значение М = 2...3 м.

Для достижения равномерной горизонтальной освещенности светильники с ЛЛ рекомендуется располагать сплошными рядами, параллельными стенам с окнами или длинным сторонам помещения.

Коэффициенты использования светового потока для принятого типа светильника определяют по индексу помещения i (таблица 4.2).

Индекс помещения

i= ,

где А и Б - соответственно длина и ширина помещения, м;

Нр - высота подвеса светильников, м.

Значения коэффициента запаса зависят от характеристики помещения: для помещений с большим выделением тепла К =2, со средним К = 1,8, с малым К= 1,5.

Таблица 4.2 - Значения коэффициента использования светового потока

По полученному значению светового потока с помощью табл. 2 подбирают лампы, учитывая, что в светильнике с ЛЛ может быть больше одной лампы, т. е. n может быть равно 2 или 4. В этом случае световой поток группы ЛЛ необходимо уменьшить в 2 или 4 раза. Световой поток выбранной лампы должен соответствовать соотношению

где  - расчетный световой поток, лм; - световой поток, определенный по табл. 2, лм.

Потребляемая мощность, Вт, осветительной установки

где р - мощность лампы, Вт; N- число светильников, шт.; п - число ламп в светильнике; для ЛЛ п = 2; 4.

,

Р = 80·37·2=5920 Вт.

Используем люминесцентную лампу марки ЛБ80.

Заключение

В данной работе рассматривались пункты:

. Анализ состояния системы «человек-машина-среда».

. Обеспечение воздухообмена в помещениях.

. Расчет параметров электробезопасности.

. Расчет освещения в производственных помещениях.

В первом пункте рассчитывается вероятность травматизма на рабочем месте и показатель безопасности труда. Во втором рассчитывается искусственная общеобменая вентиляция и требуемый воздухообмен по избытку тепла. В третьем пункте оценивается возможность использования железобетонного фундамента цеха в качестве заземлителя и рассчитывается контур защитного заземления в цехах с электроустановками напряжением до 1000В. В четвертом пункте рассчитывается освещение в производственных помещениях и выбираем необходимую люминесцентную лампу.

Литература

1. Белов С.В. Безопасность жизнедеятельности: Учебник для вузов. М.: Высш. шк., 2005. - 606 с.

. Беляков Г.И. Охрана труда. Учебное пособие для вузов. М.: Агропромиздат, 1990. - 320 с.

. Беляков Г.И. Безопасность жизнедеятельности на производстве. Учебник для студентов вузов. Спб.: Издательство «Лань», 2006. - 517 с.

.Буралев Ю.В. Безопасность жизнедеятельности на транспорте. Учебник для студентов высших учебных заведений. М.: Академия, 2008. - 288 с.

. Вишняков Я.Д. Безопасность жизнедеятельности. Защита населения и территорий в чрезвычайных ситуациях: учебное пособие для студентов высш. учеб. Заведений - М.: Издательский центр «Академия», 2008. -304 с.

.Гринин А.С. Безопасность жизнедеятельности. Учебное пособие. М.: Фаир-Прис , 2003. - 288 с.

. Емельянов В.М., Коханов В.Н., Некрасов П.А. Защита населения и территорий в чрезвычайных ситуациях: Учебное пособие для высшей школы/ Под ред. В.В. Тарасова. - 2-е изд. - М.: Академический Проект: Трикста, 2004. - 480 с.

. Зотов Б.И., Курдюмов В.И. Безопасность жизнедеятельности на производстве. - М.: Колос, 2000. - 424 с.: ил (Учебники и учебное пособия для студентов высших учебных заведений).

. Зотов Б.И., Курдюмов В.И.Проектирование и расчет средств обеспечения. М.: Колос, 2005. - 216 с.: ил (Учебники и учебное пособия для студентов высших учебных заведений).

.Плющиков В.Г. Безопасность жизнедеятельности в отраслях агропромышленного комплекса - М.: Колос, 2004. - 512 с.

. Шкрабак В.С. Безопасность жизнедеятельности в сельскохозяйственном производстве - М.: Колос, 2010. - 471с.

Электронные учебники:

. Предупреждение и ликвидация ЧС: Электронное учебное пособие / На базе одноименного печатного издания под общ. ред. Ю.Л. Воробьева. - М.: МЧС, 2005.

. Сборник документов. Методические рекомендации и организационно-методические указания МЧС России: Электронное издание. - М.: Институт риска и безопасности, 2008.

. БЖ и действия населения в ЧС: Электронное информационно-справочное пособие./ А.В. Болонкин, С.К. Шарифуллин. - М.: Институт риска и безопасности, 2008.

. Защита населения в убежищах и укрытиях ГО. Электронное издание. - М.: Институт риска и безопасности, 2005.
