Введение

В наше время очки это не только способ коррекции зрения, но и модный атрибут, подчеркивающий индивидуальность человека. Оптическая промышленность развевается очень быстрыми темпами. Появляются новые материалы для изготовления очковых линз, оправ, разрабатываются новые покрытия для оправ и линз, используется новое оборудование. Одним словом «мир» оптики идет в ногу со временем и новейшими технологиями.

Материалы оправ.

Наиболее престижными по-прежнему остаются естественные материалы (рог, дерево) и драгоценные металлы. Причём если прежде их использование было характерно для достаточно консервативных классических моделей, то сейчас, такие материалы применяются и для многих остро модных оправ. Например, MontBlanc, ChromeHearts, Leonardo D, Swarowski, Bvlgari.

Титан становится обязательным практически для всех коллекций, в каждой из которых можно найти модели из этого материал. На сегодняшний день существуют бренды, занимающиеся выпуском оправ преимущественно из титана: Silhouette, Stepper, модели оправ Rodenstok, Jaguar.

Всё активнее используется алюминий, особенно в комбинации с другими материалами.

Появились оправы из стали. Немецкие безвинтовые стальные оправы IceBerlin изготовлены вручную и поштучно из тонколистового металла. Удобные и легкие очки из медицинской стали с глянцевым покрытием разных тонов.

Форма оправ.

Прямоугольная форма, хотя и остаётся очень актуальной, постепенно сдаёт свои позиции в пользу более женственных и элегантных конструкций - овала, «бабочки», «стрекозы».

Сейчас рынок предлагает оправы всех стилей, от авангарда до классики. И это положение, также как и в мире одежды, вряд ли изменится. Мир многообразен и оптический рынок должен ему соответствовать.

Полуавтоматические станки

Полуавтоматические станки предназначены для обработки очковой линзы с использованием жесткого копира. Все полуавтоматические станки позволяют вести обработку в нескольких режимах: автоматическом, прерывания цикла, дополнительного шлифования и в режиме управляемого фацета.

В автоматическом режиме работы производится полная обработка края очковой линзы и образование фацета. В начале работы оператор должен выбрать режимы обработки. Выбираются усилие зажатия линзы и усилие давления линзы на круг, обрабатывающий круг (в зависимости от материала линзы), вид фацета. В случае, если оператор уверен, что копир изготовлен правильно, на устройстве установки формата линзы (механизме масштабирования) выставляют нулевой отсчет. В случае, если необходимо откорректировать размеры, производят уменьшение или увеличение масштаба. Затем линза опускается в зону обработки и обрабатываться на черновом и чистовом кругах, а также образовывается фацет. Процесс происходит при вращении кругов и с подачей воды. В случае, если линза получилась больше требуемого размера и сборка очков затруднительна, применяют режим дополнительного шлифования. Устанавливается формат уменьшения размера на требуемую величину и линза дотачиваться на чистовом круге. Деление механизмов масштабирования - от 0,1 до 0,05 мм.

В режиме прерывания цикла (полуавтоматический режим работы) производиться первоначальная обработка линзы на черновом круге. Затем обработка прекращается и оператор может выполнить корректировку положения фасочного профиля чистового круга по отношению к линзе. Потом производиться чистовая обработка.

Режим управляемого фацета позволяет получить фацет, смещенный относительно передней или задней поверхности линзы, а также получить криволинейный фацет. В ранних моделях устройство управления фацетом электронное, и ввод данных о положении линзы производиться при помощи клавиатуры. Одним из основных условий правильного изготовления очков является соответствие линзы форме и размеру проема ободка оправы. Для этого при обработке краев на полуавтоматических станка используется специально изготовленный жесткий копир многоразового использования.

Автоматические станки (системы)

С появлением многообразия форм и конструкций оправ процесс обработки линз на полуавтоматическом оборудовании значительно усложнился. Это вызвало появление на рынке автоматических станков и их широкое применение.

Автоматический станок значительно облегчает труд мастера и повышает качество обработки, не требуя при этом высокой квалификации даже при работе над сложным заказом.

Автоматическая система включает в себя обрабатывающий станок, сканирующее устройство и центратор. Обработка линзы производится по данным о параметрах проема ободка оправы. Сканирующее устройство должно запоминать форму по проему ободка, демо-линзе или копиру. Это позволяет производить обработку линз для оправ любых типов.

Все основные новинки в области материалов для очковых Линз связаны с органическими полимерами. Главной характеристикой очковых линз, как известно, является показатель преломления материала, из которого изготовлены линзы. Высокий показатель преломления позволяет получать более тонкие и легкие линзы. А именно такие эстетичные и комфортные линзы максимально отвечают современному потребительскому спросу. Бурное развитие органических материалов привело к созданию в последние годы оптических пластмасс с показателем преломления выше 1,7(и при этом с достаточно высоким числом Аббе). Одной из первых использовала высокопреломляющий полимер японская компания Ноуа, предложившая линзы серии Teslalid 1,71.В настоящее время уже несколько компаний выпускают органические линзы с показателем преломления 1,74: Essilor, Seiko, Rodenstock.Эти линзы, особенно в сочетании с асферическим дизайном, на сегодняшний день самые тонкие и плоские, к тому же они очень легкие.

К сожалению, некоторые оптические и механические свойства высокопреломляющих материалов далеки от идеальных. Поэтому ведутся исследования по разработке новых материалов, которые обладали бы оптимальным сочетанием различных свойств. В последнее время активно рекламируются линзы из материала Trivex, отличающегося довольно удачной комбинацией оптических и физических свойств. Отметим, что по ударопрочности Trivex равен поликарбонату, но у Trivex несколько лучше другие характеристики.

Например, больше число Аббе (43/46), меньше плотность (1,1). Кроме того, Trivex совместим с различными видами покрытий и допускает обработку линз из него на стандартном оборудовании; он отлично подходит для линз, устанавливаемых в оправы на винтах.

Асферические линзы для очков.

Передовые оптические разработки позволили получить линзы с высокой коррегирующей способностью, но при этом с меньшим сферическим изгибом, что очень ценно, в первую очередь, с эстетической точки зрения.

Обычные линзы имеют сферическую переднюю поверхность, что означает один изгиб вдоль всей поверхности, как у мяча.

Технология изготовления асферических линз позволяет получить более сложную переднюю поверхность, плавный изгиб от центра до краев.

Асферические линзы можно назвать не просто тонкими и изящными, они как утонченные дамы из высшего общества, по сравнению с деревенскими девушками, которых называют «кровь с молоком». Особенно это заметно, если сравнивать асферические и обычные «плюсовые» линзы одинаковой корригирующей силы.

Прогрессивные линзы для очков.

Прогрессивные очковые линзы относятся к мультифокальным, т.е. предназначены для зрения на разных расстояниях. В верхней части прогрессивной линзы находится зона для зрения вдаль, которой пациент пользуется, глядя прямо перед собой при естественном положении головы. В нижней части находится зона для зрения вблизи, для пользования которой необходимо опустить взгляд вниз. Разница в оптической силе между зонами для дали и близи называется аддидацией и не должна, как и в бифокальных очках, превышать 2-3 Диоптрий, с учетом переносимости пациента. Верхняя и нижняя зоны соединены так называемым коридором прогрессии, оптическая сила которого постепенно изменяется (прогрессирует), обеспечивая хорошее зрение на промежуточных расстояниях.

1.  Общая часть

.1 Анализ рецепта

оправа полуавтомат мастер безопасность

Основанием для заказа очков является рецепт, выписанный пациенту врачом-офтальмологом. Поэтому оптику-консультанту следует тщательно изучить рецепт, прежде чем начать выбор оправы и линз.

Рецепт должен содержать: рефракцию очковых линз для обоих глаз, направление главных сечений астигматических линз, они указываются на схеме Табо, направление основания призмы (если назначается призматическая коррекция), так же необходимо указать межзрачковое расстояние пациента (DPP), назначение очков и возраст пациента.

В оптику пришла молодая девушка со своим рецептом: OU:-4,00 МР:60.По рецепту видим, что у неё миопия средней степени.

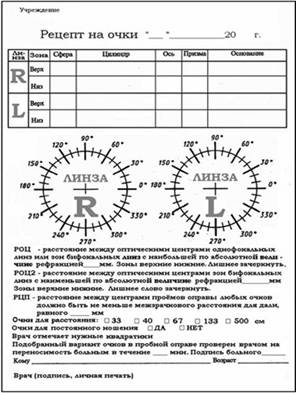

Рисунок 1 - Форма рецепта

Миопия (близорукость) -это дефект зрения <https://ru.wikipedia.org/wiki/%D0%97%D1%80%D0%B5%D0%BD%D0%B8%D0%B5>, при котором изображение формируется не на сетчатке <https://ru.wikipedia.org/wiki/%D0%A1%D0%B5%D1%82%D1%87%D0%B0%D1%82%D0%BA%D0%B0> глаза <https://ru.wikipedia.org/wiki/%D0%93%D0%BB%D0%B0%D0%B7>, а перед ней. При миопии плохо видят вдали и хорошо-на близком расстоянии. Поэтому может пользоваться очками или контактными линзами с отрицательными значениями оптической силы.

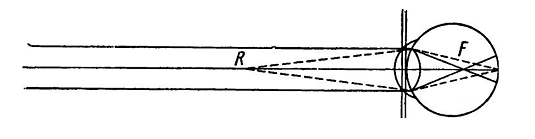

Рисунок 2 - Схема миопического глаза: R - Дальнейшая точка, F - Главный фокус, впереди сетчатки

Степени миопии:

Слабая - от 0,25 до 3,0 дптр.;

Средняя - от 3,25 до 6,0 дптр.;

Высокая - выше 6,0 дптр.

Виды миопии:

Осевая (Составляет около 70% случаев миопии от 6.5 до 22.0 дптр. Сила рефракции оптики глаза находится в границах нормы, а длина переднезадней оси глаза превышает значения, характерные для эмметропического глаза <#"864404.files/image003.gif">

Рисунок 3 - Схема коррекции миопического глаза

В точке M собираются лучи, вышедшие из точки R. Фокусное расстояние совпадает с расстоянием до дальнейшей точки (R=F).

Перед миопическим глазом устанавливают отрицательную линзу так, чтобы её задний фокус совпадал с дальнейшей точкой ясного видения. Чтобы величина изображения корригируемого глаза соответствовала величине изображения на сетчатке нормального глаза, необходимо, чтобы эквивалентное фокусное расстояние глаза и линзы не менялось по сравнению с фокусным расстоянием оптической системы глаза. Миопия средней и высокой степени даже в юном возрасте склонна к декомпенсации. Поэтому коррекция должна быть постоянной.

1.2 Организация салона-магазина оптика

Салон - магазин «Оптика» можно разделить на три типа:

. Универсальные салон - магазины « Оптика », которые включают в себя: кабинет оптометриста, который осуществляет подбор очков и контактных линз, проверяет зрение. Сюда же входит производственная мастерская: изготовление очков, мелкий и крупный ремонт, производится продажа оправ, линз, готовых очков, растворов по уходу за контактными линзами и продажа сопутствующих товаров.

. Оптика второго типа идентична оптике первого и выполняет все те же самые функции, за исключением проверки зрения и подбора очков, т.к. в ней отсутствует кабинет врача.

. К третьему типу относятся « точки ». Они располагаются в аптеках помещениях, магазинах и осуществляют прием заказов. Здесь самые низкие цены и не всегда хорошее качество.

Магазин - салон «Оптика» включает в себя следующие участки:

Приемный зал, в который входят:

Отдел приема заказа.

Отдел выдачи заказа.

Отдел продажи.

Участок мелкого ремонта.

Производственная мастерская, включающая в себя:

Участок крупного ремонта.

Участок изготовления очков.

Отдел технического контроля.

Участок комплектовки.

Вспомогательный участок, в котором находятся:

Информационно-справочный отдел.

Касса.

Охрана.

Административные помещения.

Бытовые помещения.

Склад.

Рекламный отдел.

В приемном зале оптиком - консультантом подбирается оправа для клиента, исходя из антропометрических параметров лица и головы пациента. Затем клиенту предлагают очковые линзы и оформляют заказ. Здесь же производится мелкий ремонт: выправка, замена винтов, замена носоупоров. В приемном зале находится пункт выдачи готовых очков, который может быть совмещен с участком продаж аксессуаров.

При выдаче заказа необходимо указать дату выдачи заказа, проверить посадку очков на лице клиента, при необходимости произвести выправку.

Отдел крупного ремонта включает в себя пайку металлических оправ, склейку пластмассовых оправ и замену шарниров на заушнике.

Участок комплектовки должен быть изолирован от других помещений, так как там хранятся материальные ценности. На этом участке производится подбор комплектующих изделий линз и оправ для изготовления очков.

На участке изготовления очков производится обработка очковых линз и установка линз в оправу. Участок должен быть оборудован всеми инструментами, необходимыми приборами, станками, а так же должен соответствовать требованиям техники безопасности, санитарным нормам и правилам.

Участку технического контроля уделяется особое внимание, так как на предприятии предусмотрен строжайший контроль качества. Здесь производится контроль товаров и изделий на всех этапах производства.

Производственная структура:

Салон - магазин «Оптика».

Кабинет врача.

Приемный зал.

Производственная мастерская.

Основные участки:

Функции отделов и участков:

В отделе приема заказов производится подбор оправ пациентам и оформление сопроводительной документации (пакет-заказ, квитанции, реестровой накладной). В приемном зале оборудованы витрины, стеллажи, на которых представлены образцы линз, оправ, готовые очки и сопутствующие товары.

Рабочее место приемщика должно быть оборудовано необходимыми приборами и приспособлениями для выполнения функциональных обязанностей.

Отделы выдачи и продажи могут быть объединены в один отдел, где производится выдача готовых очков, проверка положения очков на лице и голове пациента, ведется журнал выдачи заказов, в котором указываются сроки выдачи, причины задержки, дата выдачи.

Отдел ремонта территориально находится в мастерской и в приемном зале. В приемном зале выполняется мелкий ремонт (замена винтов, носоупоров) в присутствии клиента, в мастерской - крупный ремонт (пайка оправ, склейка, ремонт шарниров).

Для осуществления взаиморасчетов с пациентом в приемном зале предусмотрена касса.

В салоне - магазине «Оптика» должна быть представлена информация о режиме работы, о тенденциях современной моды, адресах вышестоящих организаций, а также информация о стоимости линз, оправ, услуг.

Участок комплектовки должен быть изолирован от других помещений, так как там хранятся материальные ценности. На этом участке производится подбор комплектующих изделий, линз и оправ для изготовления заказов.

Участок изготовления очков должен быть оборудован рабочими местами оптиков - сборщиков с необходимыми станками, приборами, инструментами и оборудованием. Организация рабочих мест должна соответствовать требованиям техники безопасности, санитарным нормам и правилам.

На участке ремонта выполняется крупный ремонт очков - такой, как пайка металлических и титановых оправ, склейка пластмассовых оправ, замена флексов и шарниров. Помещение ремонтника должно быть изолировано, оснащено вентиляционным устройством.

ОТК - отдел технического контроля. В отделе производится проверка качества изделий на соответствие действующим стандартам и рецепту (ГОСТ 30808-2002«Линзы очковые», ГОСТ Р51932-2002 «Оправы корригирующих очков», ГОСТ Р 51193-2009 «Очки корригирующие»

Хранение дополнительного оборудования, запчастей осуществляется в складских помещениях.

К административным помещениям относится кабинет заведующего и бухгалтерия.

1.3 Рабочее место оптика-сборщика

Стол оптика-сборщика должен быть сверху покрыт водонепроницаемым покрытием. Рекомендуемые размеры стола 0,8х1,2х0,8. Стул должен быть регулируемым по высоте. Рабочее место должно быть оборудовано подводкой электроснабжением 220В и 380В для включения приборов и станков, заземлением и занулением, системой вытяжной вентиляции для ремонтника, несгораемыми диэлектрическими подставками на столах для нагревательных элементов.
