Разработка технологического процесса изготовления мужской куртки специального назначения

Министерство образования и науки РФ

федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

"Омский государственный институт сервиса"

Факультет художественно-технологический

Кафедра конструирования и технологий изделий легкой промышленности

КУРСОВАЯ РАБОТА

по дисциплине "Технология изделий легкой промышленности"

на тему: "Разработка технологического процесса изготовления мужской куртки специального назначения"

г.

Задание на курсовую работу

Студентки группа

Тема работы: "Разработка технологического процесса изготовления мужской куртки специального назначения"

.        Срок сдачи работы к защите - ___________

2.      Исходные данные для выполнения работы: требования нормативно технической документации.

3.      Содержание пояснительной записки: введение, анализ материалов и методов обработки изделий, выбор модели для составления технологической последовательности, характеристика материалов и режимов обработки, выбор методов обработки и характеристика оборудования, составление технологической последовательности изготовления изделия, заключение, список литературы, приложения.

.        Перечень графического материала: 1 лист формат А4 технологическая карта обработки изделия.

Руководитель работы ________________ к. т. н., доцент

                                            (подпись)

Задание принял к исполнению ____________ "____" __________ 2015 г.

                                                         (подпись)

Реферат

Курсовая работа выполнена на тему: "Разработка технологического процесса изготовления мужской куртки специального назначения"

Основными целями этой работы являются:

формирование и закрепление знаний и практических навыков по предметам технология швейных изделий, оборудование, материаловедение;

анализ существующих методов обработки изделий на предприятии;

практическое решение технологических задач, связанных с разработкой исходных данных для проектирования технологического процесса;

проверка целесообразности использования оборудования;

обоснование принимаемых решений, проведение инженерных расчетов с применением ЭВМ.

Курсовая работа состоит из трех разделов, в ней содержится ____ использованных источника

Курсовая работа включает в себя пояснительную записку, состоящую из _____ страниц, содержит 8 таблиц, 8 рисунков, 1 приложение.

Содержание

Задание на курсовую работу

Реферат

Введение

1. Выбор модели для составления технологической последовательности

1.1 Описание внешнего вида выбранной модели

1.2 Построение укрупненной схемы сборки деталей и узлов швейного изделия

2. Выбор материала для данного изделия

2.1 Характеристика материалов и режимов обработки

2.2 Характеристика оборудования

3. Выбор методов обработки и составление технологической последовательности изготовления куртки мужской специального назначения

3.1 Существующий на предприятии метод технологической обработки изделия

3.2 Проектируемый метод обработки. Технологическая последовательность

Заключение

Библиографический список

Введение

Курсовая работа выполняется на базе швейного цеха "Кокше Спецодежда", это предприятие образовано в 2003 году, находится в Казахстане г. Кокшетау занимается мелкосерийным производством спецодежды. Ассортимент выпускаемой продукции очень большой: медицинские халаты, костюмы для обслуживающего персонала, фартуки, головные уборы, рабочая одежда, утепленная одежда.

При столь широком ассортименте наблюдается частая сменяемость и изменяемость моделей. Корпоративные клиенты выставляют свои требования к моделям одежды, вносят дополнения (карманы, отделка, застежки) все это приводит к изменению технологической последовательности изготовления спецодежды. Перед предприятием стоит задача оптимизировать время на подготовку к запуску в пошив рабочей одежды за счет создания справочника унифицированных узлов, что позволит сократить время на создание "Технологической последовательности" в программе "Julivi" с двух-трех дней до двух-трех часов. А также позволит исключить возможные ошибки при расчете затраты времени на определенный узел обработки.

Целью данной курсовой работы является разработка технологического процесса изготовления мужской куртки специального назначения. Задачи, решаемые в ходе выполнения курсовой работы: анализ материалов текстильной промышленности, поиск оптимальных технологий обработки изделий, разработка технологической последовательности по изготовлению куртки рабочей.

1. Выбор модели для составления технологической последовательности

Современная спецодежда в Российской истории стала развиваться с 1741 года. В этот год вышел указ, требующий обязательной выдачи работникам фабрик одинаковой одежды. Одежда была неудобной в ношении. Мешковатые брюки из дешёвой ткани и безразмерные куртки, делали рабочую одежду не столько удобной, сколько унизительной. Не зря она получила название "роба". Слово, которое используется и в наши дни. Но развитие рабочей одежды и история моделирования не стоит на месте. На первый план стали выдвигаться такие требования, как удобство, практичность, качество и безопасность.

Профессиональная деятельность очень часто сопряжена с опасными факторами, и именно рабочая одежда должна максимально защитить человека от них. Также рабочая одежда <#"864284.files/image001.gif">

Рисунок 1 - Разновидности рабочей одежды.

Но чаще всего это комплект, состоящий из куртки и полукомбинезона или куртки и брюк. Цвет или сочетания цветов этого комплекта подбирается клиентом в зависимости от корпоративного стиля компании.

На примере представленных ниже фото (рисунок 2 а, б) можно видеть на сколько меняется внешний облик костюма при смене цветовой гаммы.

Рисунок 2 - Костюм рабочий модель К-40

Все представленные модели костюмов состоят из курток и полукомбинезонов, модель куртки арт. К-40 (рисунок 2) базовая на предприятии, что является основанием выбора этой модели для анализа и корректировки технологии изготовления изделия. Эскиз базовой модели вид спереди, вид сзади представлен на рисунке 3.

мужская куртка сборка деталь

Рисунок 3 - Эскиз модели куртки арт. К-40

1.1 Описание внешнего вида выбранной модели

Куртка укороченная без подкладки. Пояс притачной с резинками в области боковых швов куртки.

Застежка супатная до кокетки, вверху уступа левого борта и на поясе сквозные петли, на правой полочке пуговицы.

Воротник отложной цельнокроеный.

Перед с отрезной кокеткой, двумя накладными карманами и фигурным клапаном втачанным в шов притачивания кокетки. Верхний накладной карман расположен на расстоянии 2см под кокеткой. Нижний накладной карман обработан обтачкой с выступающим кантом. Нижний срез бокового накладного кармана втачан в пояс. Боковой срез бокового накладного кармана втачан в боковой шов куртки, верхний срез бокового накладного кармана вложен под верхний накладной карман. Верхний накладной карман настрочен двух рядной отделочной строчкой

Узел: клапан - верхний карман - нижний карман образует вертикальную линию параллельную центру переда и выполнен двух рядной отделочной строчкой.

Спинка с кокеткой и двумя складками в шве притачивания кокетки. По плечевым швам, кокеток спинки и полочки проложена отделочная строчка на 0,5см от края сгиба деталей.

Рукава рубашечного покроя, одношовные, с цельнокройным притачным манжетом. Застегиваются на петлю и пуговицу.

Пуговицы диаметр 17 мм черные, или в цвет ткани.

Нитки для внутренних швов в цвет ткани, для отделочных строчек могут использоваться контрастные цвета.

1.2 Построение укрупненной схемы сборки деталей и узлов швейного изделия

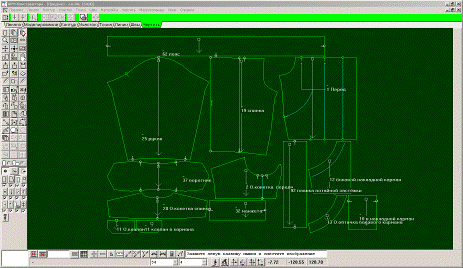

Для грамотного составления технологической последовательности необходимо видеть детали кроя разработанные конструктором. Использование на предприятии программного комплекса Julivi дает возможность просмотреть на экране детали конструкции (рисунок 4). Или вывести их на печать в любом удобном для пользователя формате. Это позволяет еще на этапе проектирования новых моделей проверить сопряжение швов деталей, ширину швов, наличие всех необходимых для качественного и экономичного пошива изделия рассечек и точек. Внести необходимые технологу корректировки в конструкцию до пошива опытного образца модели.

Рисунок 4 - Детали кроя, печать экрана САПР Julivi

Спецификация деталей формируется в программе "Конструктор" САПР Julivi что позволяет привести к единым стандартам нумерацию деталей.

Например, кокетка спинки в любой модели, любого ассортимента номер 20, а спинка цельная или центральная ее часть номер 19. При формировании спецификации мы можем указать не только основные лекала, но и вспомогательные (рисунок 5).

Рисунок 5 - Спецификация деталей, печать экрана САПР Julivi

Сформированный документ можно распечатать или сохранить.

В таблице 1 представлена спецификация на базовую модель куртки К-40 с перечнем всех необходимых параметров для создания укрупненной схемы сборки деталей и узлов данной модели.

Таблица 1 - Спецификация деталей кроя сформирована в САПР Julivi.

Используя систему нумерации деталей применяемую на предприятии и указанную в таблице 6, составляем укрупненную схему сборки куртки рабочей модель К-40 (рисунок 6).

Рисунок 6 - Укрупненная схема сборки куртки

2. Выбор материала для данного изделия

Для разных элементов рабочей одежды используются разные материалы. Чаще всего выбор материалов диктует специфика сферы применения. В нефтегазовой отрасли рабочая одежда выполняется из специальных антистатических тканей для того что бы избежать образования искры статического электричества, медицине необходимы антибактериальные, барьерные ткани, дорожникам - сигнальные ткани. На территории СНГ есть ряд текстильных предприятий выпускающих такие ткани:

·        "Чайковский текстиль" - ведущий российский производитель тканей для спецодежды и униформы выпускает ткани со специальными защитными свойствами <#"864284.files/image010.gif">

Рисунок 7 - Окно расчета нормы времени на неделимую операцию

При расчете по отраслевым нормативам норма времени включает в себя время основной, вспомогательной, подготовительно-заключительной работы, работы на проверку качества, обслуживания рабочего места, отдыха и личных надобностей.

В зависимости от вида работ необходимо указать:

·        на машинно-ручных работах: наименование швов и строчек, их конфигурация, длина в сантиметрах, длина строчек без перехвата, способ выполнения шва или строчки, частота вращения главного вала машины на рабочем и холостом ходу, применяемые приспособления, вид полотна, число сложений, количество стежков в 1 см шва или строчки, размеры деталей и перечень всех приемов вспомогательной работы;

·        На машинных (спец. машинных) работах: наименование оборудования, частота вращения главного вала машины, длина петли в сантиметрах, число стежков в 1 см, диаметр пуговицы, количество проколов иглы, размеры деталей и перечень всех приемов вспомогательной работы;

·              На ручных работах: длина намечаемой или разрезаемой линии (для работ с мелом и ножницами), длины швов (для работ с утюгом), перечень всех приемов основной и вспомогательной работы;

·              На утюжильных и прессовых работах: наименование оборудования, количество одновременно обрабатываемых изделий, режимы влажно-тепловой обработки, перечень приемов основной и вспомогательной работы.

Программа позволяет получить печатную форму - Расчетно-аналитическую нормативную карту на неделимую операцию с указанием основного времени, времени на проверку качества и процента подготовительно-заключительных работ и перечня вспомогательных приемов на указанную неделимую операцию.

Рисунок 8 - Расчетно-аналитическая нормативная карта

3.2 Проектируемый метод обработки. Технологическая последовательность
