Вступление

регулятор переходный программный

Теория автоматического управления (ТАУ) - научная дисциплина, изучающая процессы автоматического управления объектами разной физической природы. При этом при помощи математических средств выявляются свойства систем автоматического управления и разрабатываются рекомендации по их проектированию.

Является составной частью технической кибернетики и предназначена для разработки общих принципов автоматического управления, а также методов анализа (исследования функционирования) и синтеза (выбора параметров) систем автоматического управления (САУ) техническими объектами.

Задание

Исследовать показатели устойчивости системы, базовая структурная схема которой приведена на рис. 1, при известных параметрах объекта регулирования (ОР) (табл. 1) при использовании типовых регуляторов пропорционального (П-), интегрального (И-) и пропорционально-интегрального (ПИ-) типа.

Рисунок 1 - Структурная схема системы

Таблица 1 - Исходные данные

Параметры	Номер варианта
	6
k1	12
k2	15
T1, мc	8
T2, мc	30

Исследования для случая использования каждого из перечисленных регуляторов выполнить в соответствии с рекомендованным содержанием:

1)  Определение условий устойчивости замкнутой системы с использованием алгебраического критерия устойчивости (Гурвица);

2)      Выбор передаточных функций регулятора из условия обеспечения стандартных настроек системы (настройка на «критическое» демпфирование, настройка на технический оптимум);

)        Исследование характера переходного процесса в замкнутой системе в зависимости от степени её удаленности от границы устойчивости;

)        Определение запаса устойчивости замкнутой системы при стандартных настройках с помощью логарифмических частотных характеристик системы в разомкнутом состоянии.

1. Исследование системы с П-регулятором

Передаточная функция П-регулятора:

Передаточная функция разомкнутой системы:

Передаточная функция замкнутой системы:

Характеристический полином замкнутой системы:

Чтобы определить устойчивость системы для любых K_p>0, необходима положительность всех коэффициентов характеристического полинома.

По условию устойчивости Гурвица:

, где  - коэффициенты .

Условия устойчивости согласно критерию: Определим значение коэффициента усиления регулятора , при котором настройке системы на «критическое демпфирование» (КД). Приравняв дискриминант к нулю, находим значение , при котором s=0.

Найдем значение коэффициента k_p.a

W_P(p)=Kp

) >0

\

Находим  при D=0

Рисунок 2 - Переходная и импульсная характеристики системы с настройкой на КД

При изменении параметров  в пределах  определяем зависимость перерегулирования переходной характеристики от коэффициента усиления Kp.

Таблица 2 - Устойчивость системы с П-регулятором

22.533.53.744.44.85
tc, мc	114	52.8	42	35.6	31.3	29.9	28.1	26	24.4	23.6
s, %	0	1.5	2.6	3.8	4.3	5	6	7	7.4

Для автоматизации исследований необходим цикл, параметром которого коэффициент . Получаем зависимости:

Рисунок 3 - Графики зависимостей ,

Следовательно? оптимальной настройкой, для достаточно быстрой реакции с приемлемым перерегулированием на рисунке 3, первый график, определим значение , при котором имеет место настройка на ТО, при s»4,3%,

=3,7.

Таблица 3 - Параметры системы с П-регулятором

Параметр	Значение
Передаточная функция разомкнутой системы
Характеристический полином замкнутой системы
Условие устойчивости
Настройка на КД достигается при
Настройка на ТО достигается при	=3,7

Для  строим переходную и весовую характеристики замкнутой системы, ЛАЧХ и ЛФЧХ разомкнутой системы.

Рисунок 4 - Переходная и импульсная характеристики системы с настройкой на ТО

Рисунок 5 - ЛАЧХ и ЛФЧХ разомкнутой системы с настройкой на ТО

Из рисунка 5 заметно, что запасы устойчивости системы П-регулятора при настройке на ТО составляют A = 95.2 дБ, ψ = 100° это удовлетворяет частотным критериям устойчивости.

2. Исследование системы с И-регулятором

Передаточная функция И-регулятора:

Передаточная функция разомкнутой системы:

Передаточная функция замкнутой системы:

Характеристический полином замкнутой системы:

=

Из критерия устойчивости Гурвица, определяем значение постоянной времени , при которой система пребывает на границе устойчивости. Это условие можем получить из равенства нулю второго определителя Гурвица.

Найдем значение

) >0

) >0

Условие устойчивости по критерию Гурвица:

,

после подстановки параметров ОР получаем:

.

Рисунок 6 - Переходные и весовые характеристики замкнутой системы при

Рисунок 7 - ЛАЧХ и ЛФЧХ разомкнутой системы при

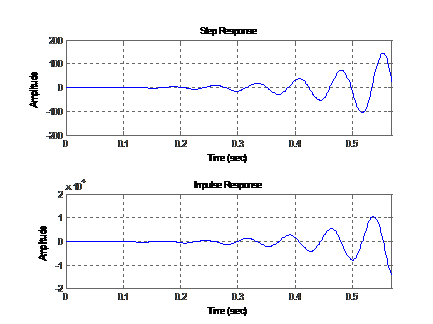

Рисунок 8 - Переходные и весовые характеристики замкнутой системы при

Рисунок 9 - ЛАЧХ и ЛФЧХ разомкнутой системы при

Рисунок 10 - Переходные и весовые характеристики замкнутой системы при

Рисунок 11 - ЛАЧХ и ЛФЧХ разомкнутой системы при

Из рисунков 6 и 7 видим, что система при постоянной времени  имеет колебательный процесс и отрицательные значения запаса по амплитуде и фазе следовательно находится на границе устойчивости. На рисунках 8 и 9 при  мы наблюдаем затухающий характер переходных и импульсных характеристик, то есть является благоприятным условием для И-регулятора. Но система не удовлетворяет частотным критериям устойчивости САР хоть и имеет положительные значения запаса по амплитуде и фазе. Использование регулятора с постоянной времени  не удовлетворяет условиям устойчивости системы. Так как имеет расходящийся процесс, наблюдаем на рисунках 10 и 11.

На основании таковых выводов, необходимо экспериментально определить значения  и  постоянной времени И-регулятора, при которых достигается настройка системы на КД (s=0) и на ТО (s»4,3%).

Таблица 4 - Устойчивость системы з И-регулятором

,

t_c, мc

30

34

41.4

48.5

60

69

80

93.2

s, %

92

82

64

53

39

31

24

18.5

9000

10500

11800

139001500016000170001800019000

108.6

112.5

141.9

172.7

192.2

212

235.5

263.2

297

13.5

10

7

4,3

3

2

1.5

1

0

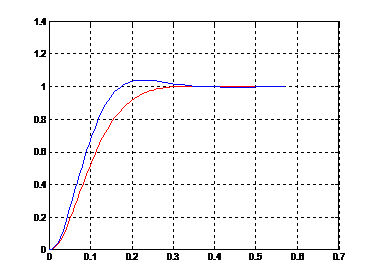

Рисунок 12 - Переходные характеристики при настройке на КД и ТО

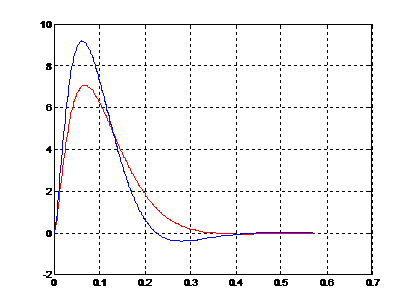

Рисунок 13 - Весовые характеристики при настройке на КД и ТО

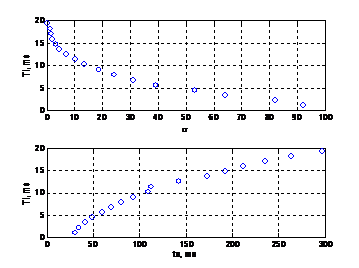

Рисунок 14 - Графики зависимостей ,

Из зависимостей ,  рисунок 14 следует с увеличением постоянной времени  перерегулирование уменьшается, что вызывает снижение быстродействия системы.

Для случая настройки системы на ТО изобразим ее ЛАЧХ и ЛФЧХ, определив запасы устойчивости по амплитуде и по фазе:

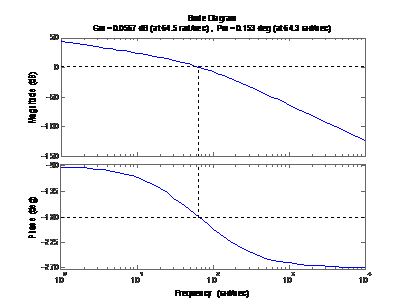

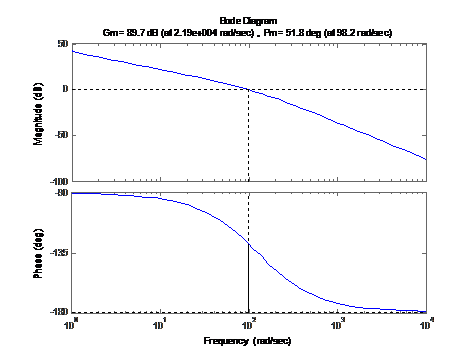

Рисунок 15 - ЛАЧХ и ЛФЧХ системы при настройке на ТО

Bp из графика на рисунке 15 при настройке на ТО запас по амплитуде А и по фазе ψ системы составляют: А=21.8дБ, ψ=64.4°, следовательно удовлетворяет частотному критерию устойчивости САР.

Таблица 5 - Параметры системы з И-регулятором

Параметр	Значение
Передаточная функция разомкнутой системы
Характеристический полином замкнутой системы
Граница стойкости	=1140 мс
Условия стойкости
Настройка на КД достигается при
Настройка на ТО достигается при	мс

. Исследование системы з ПИ-регулятором

Передаточная функция ПИ-регулятора:

Передаточная функция разомкнутой системы:

Характеристический полином замкнутой системы:



Используя критерий устойчивости Гурвица, найдем условие устойчивости замкнутой системы с ПИ-регулятором. Соответствующее условие может быть получено из проверки положительности второго определителя Гурвица:

-коэффициенты характеристического полинома

.

Выполнив подстановку параметров ОР получим:

 .

В дальнейшем принимаем значение .

По критерию устойчивости Гурвица, необходимо доказать, что при выборе  система будет устойчивой. Необходимо проверить положительность всех коэффициентов характеристического полинома замкнутой системы:

передаточная функция замкнутой системы:

характеристический полином для замкнутой системы:

 ;

условие устойчивости: 0, 0.

Расчет величин: , , коэффициенты демпфирования x=1 (настройка на КД), x= (настройка на ТО), x=0,5 (настройка на СД).



=5760 мс, =2880 мс, =1440 мс.

Таблица 6 - Параметры системы з ПИ - регулятором

Параметр	Значение
Передаточная функция разомкнутой системы
Характеристический полином замкнутой системы

Условие устойчивости

Настройка на КД (x=1) достигается при	мс
Настройка на ТО (x=) достигается примс
Настройка на СД (x=0,5) достигается при	мс

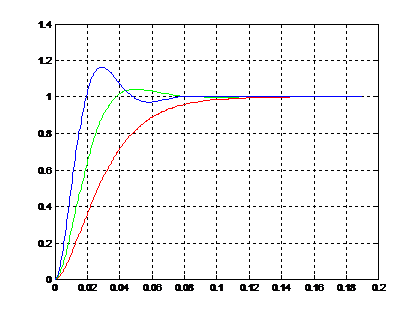

Рисунок 16 - Переходные характеристики при настройке на КД, ТО, СД

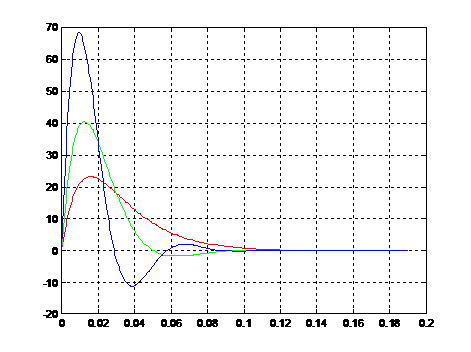

Рисунок 17- Импульсные характеристики при настройке на КД, ТО, СД

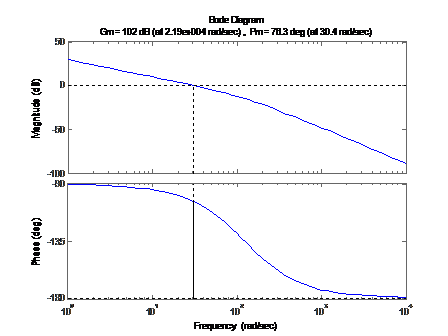

Рисунок 18 - ЛАЧХ и ЛФЧХ при настройке на КД

Рисунок 19 - ЛАЧХ и ЛФЧХ при настройке на ТО

Рисунок 20 - ЛАЧХ и ЛФЧХ при настройке на СД

Из представленных графиков при настройке системы с ПИ-регулятором на КД, ТО и СД следует, что при настройке системы на КД система имеет максимально быструю реакцию на управляющее воздействие при условии отсутствия перерегулирования, настройка на ТО имеет достаточно быструю реакцию при некотором перерегулировании. Настройка на СД - самая быстродействующая, однако имеет наибольшее перерегулирование из выше представленных характеристик. Запасы устойчивости по амплитуде и по фазе в каждом из представленных случаев удовлетворяют частотному критерию устойчивости, однако при большем перерегулировании имеет место меньшее значение запаса устойчивости как по амплитуде A, так и по фазе ψ.

4.      Оценка характера переходных процессов

Оценим характер переходных процессов при использовании исследуемых регуляторов, отобразив их переходные функции в одних координатах.

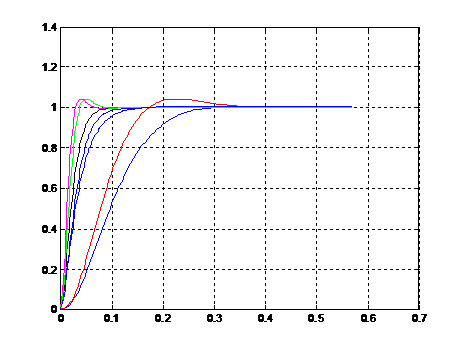

Рисунок 21 - 1) - h(t) без регулятора; 2) - П-регулятор (КД, ТО);

) - И-регулятор (КД, ТО); 4) - ПИ-регулятор (КД, ТО).

Семейство характеристик h(t) при исследовании системы с разными регуляторами отображает реакцию системы с каждым из регуляторов на управляющее воздействие. Так, при использовании П- и ПИ-регуляторов длительность переходных процессов значительно меньше, чем при использовании И-регулятора, что соответствует повышенному быстродействию контура. При сравнении системы без регулятора, можно сделать вывод о том, что время достижения установившегося значения в случае отсутствия регулятора больше, чем при наличии П- и ПИ-регуляторов, что свидетельствует о необходимости их применения.

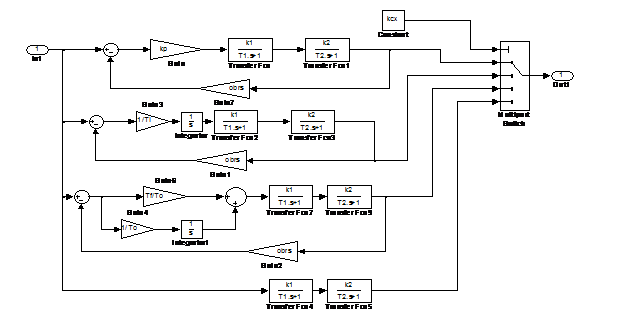

Рисунок 22-Модель регуляторов в математическом пакете Matlab

Программа для исследования П-регулятора

all, clear all,=12; k2=15;=8e-3; T2=30e-3;=0.003;_gr=1140e-3; Tf=T2; kcx=1; Ti=1; To=1;=3.7*Kpa; r=3.7*Kpa*k1*k2/(1+3.7*Kpa*k1*k2);=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y9, t]=step (sys, 3*(T1+T2));(t, y9/r, 'r'), grid on, zoom on=3.7*Kpa;=3.7*Kpa*k1*k2/(1+3.7*Kpa*k1*k2);=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(2)(211)(sys/r, 5*(T1+T2)), grid on(212)(sys/r, 5*(T1+T2)), grid on(3)=0;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);=Kpa; r=Kpa*k1*k2/(1+Kpa*k1*k2); obrs=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(4)

[y9, t]=step (sys, 3*(T1+T2));(t, y9/r, 'r'), grid on, zoom oni=1:1:20=Kpa*i;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(5)

[y1, t]=step (sys, 3*(T1+T2));(211)(t, y1/r), grid on(212)

[y2, t]=impulse (sys, 5*(T1+T2));(t, y2), grid on=[0 0.6 1.5 2.6 3.8 4.3 5 6 7 7.4];=[114 52.8 42 35.6 31.3 29.9 28.1 26 24.4 23.6];(6)(211)(sigma(i), kr, 'o'), grid on, hold on('\sigma'); ylabel('kr');(212)(ts(i), kr, 'o'), grid on, hold on('ts, ms'); ylabel('kr')

Программа для исследования И-регулятора

all, clear all,=12; k2=15;=8e-3; T2=30e-3;=0.003;_gr=1140e-3; Tf=T2; kcx=2; kp=1; To=1;=Ti_gr;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(5)(211)(sys, 15*(T1+T2)), grid on(212)(sys, 15*(T1+T2)), grid on(6)=0;

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);=2*Ti_gr;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(7)(211)(sys, 15*(T1+T2)), grid on(212)(sys, 15*(T1+T2)), grid on(8)=0;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);=Ti_gr/2;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(9)(211)(sys, 15*(T1+T2)), grid on0(212)(sys, 15*(T1+T2)), grid on(10)=0;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);

% настройка на КД и ТО=19000e-3;%Tu.a=19000=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(11)(211)(sys, 15*(T1+T2)), grid on(212)(sys, 15*(T1+T2)), grid on=13900e-3;%Tu.опт=13900=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(12)(211)(sys, 15*(T1+T2)), grid on(212)(sys, 15*(T1+T2)), grid on

% ЛАЧХ ЛФЧХ для ТО=0;(13)

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);i=1:1:20=Ti_gr*i;=[92 82 64 53 39 31 24 18.5 13.5 10 7 4.3 3 2 1.5 1 0];=[30 34 41.4 48.5 60 69 80 93.2 108.6 112.5 141.9 172.7 192.2 212 235.5 263.2 297];(14)(211)(sigma(i), Tu, 'o'), grid on, hold on('\sigma');('Ti, ms');(212)(ts(i), Tu, 'o'), grid on, hold on('ts, ms');('Ti, ms');

Программа для исследования ПИ-регулятора

all, clear all,=12; k2=15;=8e-3; T2=30e-3;=0.003;=T2; kcx=3; Ti=1; kp=1;=5760e-3;_opt=2880e-3;=1440e-3;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(15)(211)

[y1, t]=step (sys, 5*(T1+T2));(t, y1), grid on(212)(sys, 5*(T1+T2)), grid on(16)=0;

[a, b, c, d]=linmod('tau');(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);=To_opt;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(17)(211)

[y2, t]=step (sys, 5*(T1+T2));(t, y2), grid on(212)(sys, 5*(T1+T2)), grid on(18)=0;

[a, b, c, d]=linmod('tau');(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);=Toc;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(19)(211)

[y3, t]=step (sys, 5*(T1+T2));(t, y3), grid on(212)(sys, 5*(T1+T2)), grid on(20)=0;

[a, b, c, d]=linmod('tau');(a, b, c, d)

[Mag, Phase, w]=bode (a, b, c, d);(Mag, Phase, w);

Программа для построения h(t) без регулятора; 2) - П-регулятор (КД, ТО);

) - И-регулятор (КД, ТО); 4) - ПИ-регулятор (КД, ТО)all, clear all,

k1=12; k2=15;

T1=8e-3; T2=30e-3;=0.003; Ti_gr=1140e-3; Tf=T2; kcx=1; Ti=1; To=1;

% p_Regl=Kpa; r=Kpa*k1*k2/(1+Kpa*k1*k2);% коэффициент ошибок=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y1, t]=step (sys, 15*(T1+T2));(t, y1/r, 'k'), grid on, hold on, zoom on=3.7*Kpa; r=3.7*Kpa*k1*k2/(1+3.7*Kpa*k1*k2); obrs=1;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y2, t]=step (sys, 15*(T1+T2));(t, y2/r, 'm'), grid on, hold on, zoom on

% I-Regl=19000e-3;%Tu.a=19000=2;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y3, t]=step (sys, 15*(T1+T2));(t, y3,'b'), grid on, hold on, zoom on=13900e-3;%Tu.опт=13900=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y4, t]=step (sys, 10*(T1+T2));(t, y4,'r'), grid on, hold on, zoom on

%PI_Regl=3; Ti=1; kp=1;=5760e-3; To_opt=2880e-3; Toc=1440e-3;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y5, t]=step (sys, 15*(T1+T2));(t, y5), grid on, hold on, zoom on=To_opt;=1;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y6, t]=step (sys, 15*(T1+T2));(t, y6,'g'), grid on, hold on, zoom on=4; Ti=1; To=1; kr=1; obrs=1; kcx=4;

[a, b, c, d]=linmod('tau');=ss (a, b, c, d);(1)

[y7, t]=step (sys, 15*(T1+T2));(t, y7/179,'b'), grid on, zoom on

Заключение

В данной курсовой работу были изучены показатели устойчивости системы при известных параметрах объекта регулирования.

Для П- И - ПИ-регуляторов были определены передаточные функции из условия настройка на «критическое» демпфирование, настройка на технический оптимум.

Исследован характер переходного процесса в зависимости от степени ее удаленности от границы устойчивости при замкнутой системе.

Выбирались регуляторы проводился при стандартных настройках, из определения запаса устойчивости для замкнутой системы.

Регулятор убирает отклонения регулируемой величины, следовательно улучшаются свойства объекта регулирования.

Список использованной литературы

1. Гейлер, Л.Б. Введение в теорию автоматического регулирования / Л.Б. Гейлер. - М.: Минск: Наука и техника, 1981. - 528 c.

2. Современные системы управления/ Р. Дорф., Р. Бишоп. Пер. с англ. Б.И. Копылова. - Москва: Лаборатория Базовых Знаний, 2002.-832 с.

3. Теория систем автоматического регулирования./ В.А. Бесекерский, Е.П. Попов - М.: Наука, 1975.-768с
