В данной курсовой работе необходимо разработать постоянное запоминающее устройство (ПЗУ) ёмкостью 32К слов × 36 разрядов на основе микросхем PROM типа КР556РТ18. PROM (Programmable Read-Only Memory) - класс однократно программируемых полупроводниковых запоминающих устройств, постоянная память с пережигаемыми перемычками. Модуль ПЗУ должен иметь раздельные шины данных, адреса и блок проверки ошибок чётности. В узлах управления используются микросхемы серии 74F. Управление модулем ПЗУ осуществляется внешними сигналами:- сигнал синхронизации;- сигнал выбора устройства;- сигнал считывания информации.- сигнал подтверждения выставления адреса на шину

1.РАЗРАБОТКА АППАРАТНЫХ СРЕДСТВ МОДУЛЯ ПЗУ

1.1 СТРУКТУРНАЯ СХЕМА МОДУЛЯ ПЗУ

Структурная схема модуля ЗУ изображена на рис. 1.1.

Она состоит из пяти элементов:

Блок дешифрирования адреса DCCS;

Блока памяти MM;

Управляющего устройства COM;

Блока регистров выходных данных DO;

Блок проверки чётности ERR.

Сигналы и их назначение описаны в таблице 1.1.

Рис. 1.1 - Структурная схема модуля ЗУ

Таблица 1.1. - Назначение сигналов модуля ЗУ

1.2 БЛОК ПАМЯТИ ММ

Блок памяти MM (medium memory) состоит из матрицы объединенных между собой БИС ЗУ. Все микросхемы объединены по входам адреса и выходам данных, строка матрицы выбирается с помощью сигнала CS. Количество слов в ОЗУ должно составлять 32768, длина слова - 36 разрядов.

Определим число БИС ЗУ в модуле в целом QM, а также число строк NR и столбцов NC матрицы:

= n/nM = 36/8 = [4,5 столбца] = 5 столбцов = N/NM = 32768/2048= 16 строк= (N/NM)´(n/nM) = NR ´NC = 80 микросхем (1)

где N, NM - число слов в модуле и в микросхеме БИС ЗУ; n, nM - число разрядов в модуле ПЗУ и в микросхеме ЗУ соответственно. Очевидно, что число выходов дешифратора DCCS должно быть равно NR. Для хранения контрольных разрядов каждой строки будем использовать микросхемы, расположенные в каждой строке пятого столбца.

Принципиальная электрическая схема блока памяти приведена на рис. 1.2.

Рис. 1.2 - Принципиальная электрическая схема блока памяти

.3 БЛОК ДЕШИФРОВАНИЯ АДРЕСА DCCS

Блок дешифрирования адреса содержит два дешифратора 74F138 для формирования сигналов CS выбора микросхем памяти. Для адресации 32К слов в памяти необходимо ]32768[= 15 разрядов шины адреса. 11 разрядов поступают на адресные входы всех микросхем памяти, а 4 разряда поступают на дешифраторы для формирования сигнала CS выбора строчки в матрице микросхем.

Принципиальная электрическая схема блока дешифрирования адреса приведена на рис. 1.3.

Рис. 1.3 - Принципиальная электрическая схема блока дешифрирования адреса

.4 БЛОК РЕГИСТРОВ ВЫХОДНЫХ ДАННЫХ DO

Блок регистров выходных данных состоит из 5 регистров 74F374 (8 бит) для выдачи на выход считываемой из ПЗУ информации. Управляется сигналом C3 (запись информации в регистры).

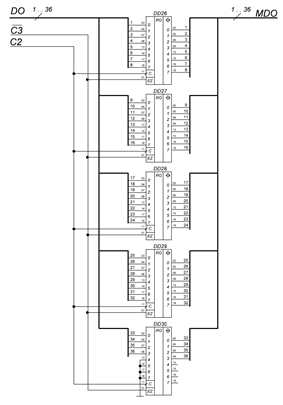

Принципиальная электрическая схема блока регистров выходных данных приведена на рис. 1.4.

Рис. 1.4 - Принципиальная электрическая схема блока регистров выходных данных

1.4 БЛОК КОНТРОЛЯ ЧЕТНОСТИ ERR

Блок проверки чётности состоит из четырёх девятиразрядных микросхем контроля чётности 74F280B. Контрольный разряд в микросхемах памяти дополняет сумму единиц на выходе микросхемы до чётного числа. Выходы чётности микросхем объединены элементом И, при отсутствии чётности суммы разрядов хотя бы на одной микросхеме в строке, генерируется сигнал ошибки чётности ERR.

Принципиальная электрическая схема блока проверки чётности приведена на рис. 1.5.

Рис. 1.5 - Принципиальная электрическая схема блока проверки чётности

2. РАСЧЕТ ЭЛЕКТРИЧЕСКОГО СОПРЯЖЕНИЯ МИКРОСХЕМ ПЗУ И СХЕМ УПРАВЛЕНИЯ

2.1 СОГЛАСОВАНИЕ ПО ЭЛЕКТРИЧЕСКИМ ПАРАМЕТРАМ ВХОДНЫХ ЦЕПЕЙ МИКРОСХЕМЫ ПАМЯТИ

К входным цепям модуля ПЗУ относятся цепи адреса и управления. Необходимость электрического сопряжения обусловлена тем, что число БИС ЗУ в модуле ПЗУ QM составляет несколько десятков, а также тем, что электрические параметры БИС памяти обычно отличаются от электрических параметров микросхем, используемых в схемах управления. Для удобства расчетов введем два вспомогательных параметра: коэффициент объединения по входу Кс и коэффициент разветвления по выходу по входной цепи.

Коэффициент объединения по входу KC - число одноименных входов микросхем памяти, которые необходимо подключить к одному выходу соответствующей схемы управления. Коэффициент объединения по адресным входам КCA равен числу БИС ЗУ в модуле:

КCA= QM, (2)

а по входам выбора микросхем:

КCCS = [NC] (3)

Коэффициент разветвления KP - число одноименных входов микросхем, которые можно подключить к выходу соответствующей схемы управления.

, (4)

где IOH, IOL, CL lim - допустимые значения выходных токов высокого и низкого уровней и емкости нагрузки элементов буферных формирователей; , IIL, CI - входные токи высокого и низкого уровней, и входная емкость по одному соответствующему входу БИС ЗУ;-емкость монтажа.

2.1.2 СОГЛАСОВАНИЕ ПО ЦЕПЯМ АДРЕСА

Коэффициент объединения по входам CS равен количеству столбцов:

 KСCS = [Nc] = 5

Для выбора строк в модуле ЗУ используется два дешифратора 3 в 8 74F138.

Параметры, необходимые для расчёта сопряжения по цепям выбора микросхемы памяти занесены в таблицу 2.2.1.

Таблица 2.2.1 - Параметры микросхем для сопряжения по цепям CS

Коэффициент разветвления для цепи CS равен:

QBFА = КCА /КPА = 80/48 = 1,6 > 1, следовательно необходимо применить буфер.

2.1.2 ПРОВЕРКА ДОПУСТИМОСТИ ЗНАЧЕНИЯ ВРЕМЕНИ НАРАСТАНИЯ СИГНАЛА НА ВХОДЕ АДРЕСА МИКРОСХЕМЫ ПАМЯТИ

ΔtR = ((CL-CR ) UCC)/IOS,  (5)

модуль память блок сигнал

где CL - емкость нагрузки, фактически подключенная к выходу элемента; CR - емкость нагрузки, при которой гарантируются динамические параметры; UCC - напряжение источника питания этого элемента, IOS - ток заряда емкости CL, равный току короткого замыкания элемента BF при напряжении питания UCC.

ΔtRCS = ((CL-CR ) UCC)/IOS = < 45нс

Т.к. CL - CR = 5×10 - 50 = 0, следовательно, задержка не вносится.

2.1.3 СОГЛАСОВАНИЕ ПО ЦЕПЯМ ВЫБОРА МИКРОСХЕМ ПАМЯТИ

Коэффициент объединения по входам CS равен количеству столбцов:

 KСCS = [Nc] = 5

Для выбора строк в модуле ЗУ используется два дешифратора 3 в 8 74F138.

Параметры, необходимые для расчёта сопряжения по цепям выбора микросхемы памяти занесены в таблицу 2.2.1.

Таблица 2.2.3 - Параметры микросхем для сопряжения по цепям CS

Коэффициент разветвления для цепи CS равен:

 = КCCS /КPCS = 5/25 = 0,2 < 1, следовательно в применении буфера сигнала CS нет необходимости.

2.1.4 ПРОВЕРКА ДОПУСТИМОСТИ ЗНАЧЕНИЯ ВРЕМЕНИ НАРАСТАНИЯ СИГНАЛА НА ВХОДЕ ВЫБОРА МИКРОСХЕМЫ ПАМЯТИ

Увеличение времени нарастания сигнала можно приблизительно оценить по формуле:

ΔtR = ((CL-CR ) UCC)/IOS,  (5)

где CL - емкость нагрузки, фактически подключенная к выходу элемента; CR - емкость нагрузки, при которой гарантируются динамические параметры; UCC - напряжение источника питания этого элемента, IOS - ток заряда емкости CL, равный току короткого замыкания элемента BF при напряжении питания UCC.

ΔtRCS = ((CL-CR ) UCC)/IOS = < 45нс

Т.к. CL - CR = 5×10 - 50 = 0, следовательно, задержка не вносится.

2.2 СОГЛАСОВАНИЕ ПО ЭЛЕКТРИЧЕСКИМ ПАРАМЕТРАМ ЦЕПЕЙ ВЫХОДНЫХ ДАННЫХ БИС ЗУ

Выходы данных БИС ЗУ являются выходами с тремя состояниями (ТС), поэтому выходы БИС ЗУ в каждом разряде могут быть соединены по способу «МОНТАЖНОГО И». Количество объединяемых выходов в каждом разряде, как указывалось выше, равно NR. Допустимость объединения БИС ЗУ по выходам определяется исходя из условия согласования по емкостной нагрузке и по токам высокого и низкого уровней напряжения на выходе выбранной микросхемы памяти:

СL lim ³ CO (NR - 1) + CI Z + CM = CL,(6)³ (NR - 1)ILOH + ZIIH,(7)³ (NR - 1)ILOL+ ZIIL + UCC /RL,(8)

где CO и СL lim - емкость выхода БИС ЗУ и предельно допустимая емкость нагрузки, подключенной к этому выходу; CI - входная емкость одного элемента нагрузки; Z - количество элементов-нагрузок; CM - ёмкость монтажа; CL - суммарная емкость нагрузки; IOH и IOL - выходные токи выбранной БИС ЗУ для высокого и низкого уровней напряжений на ее выходе; ILOH и ILOL - токи утечки на выходе невыбранных БИС ЗУ; IIH и IIL - входные токи высокого и низкого уровней элементов нагрузки; RL - сопротивление, подключенное к выходу микросхемы памяти.

2.2.1СОГЛАСОВАНИЕ ЦЕПЕЙ ВЫХОДНЫХ ДАННЫХ ПО ЕМКОСТИ

Проверим выполнение условия согласования по емкости:

СL lim = 100пФ, CO = 15пФ, CI =10пФ , Z = 2, CM =20пФ

СL lim = 100 ≤ 15 x (16 - 1) + 10 x 2 + 20 = 265 пФ.

Условие не выполняется, необходимо разбить микросхемы на 4 группы.

2.2.2 СОГЛАСОВАНИЕ ЦЕПЕЙ ВЫХОДНЫХ ДАННЫХ ПО ТОКОВЫМ КРИТЕРИЯМ

Теперь проверим токовые критерии, предварительно рассчитав номиналы резисторов RL, которые придется подключить к выходам микросхем памяти во избежание помех, которые в свою очередь могут возникать на выходах с тремя состояниями:

RL min = (UCC max - UOL)/(IOL - Z IIL + (NR - 1)ILO),(9)max = (UCC min - UOH)/(IOH + Z IIH + (NR - 1)ILO),(10)

где UCC max и UCC min - максимальное и минимальное напряжение источника питания, UOL и UOH - низкий и высокий уровни напряжения на входе БИС ЗУ (для ТТЛ - схем можно принять UOL = 0.4В; UOH = 2.4В); IOH и IOL - выходной ток высокого и низкого уровня БИС ЗУ; IIH и IIL - входной ток высокого и низкого уровней элементов нагрузки; ILO - ток утечки невыбранных БИС ЗУ; NR - число строк матрицы БИС ЗУ; Z - число элементов нагрузки. В худшем случае при определении RL min следует считать UOL = 0, ILO = 0. При определении RL max надо иметь в виду, что IOH = ILO.

UCC max = 5,25 В, UOL = 0,6 В, IOH = 2 мА, IIH = 0,001 мА, NR = 16

UCC min = 4,75 В, UOH = 2,4 В, IOL = 15 мА, IIL = 0,001 мА, ILO = 0,1 мА

RL min = 5,25/(15 - 2 х 0,001 ) х 103 = 350 Омmax = (4,75 - 2,4)/(2 + 2 х 0,001 + (16 - 1) x 0,1) x 103= 1,1 кОм

Следовательно, можно выбрать резисторы МЛТ-0,25Вт-1кОм±10% E12

Проверим выполнение условия сопряжения по токам высокого и низкого уровней напряжения на выходе выбранной БИС ЗУ:= 2 мА³ (16 - 1) х 0,1 + 2 х 0,001 =1,502 мА.= 15 мА³ (16 - 1) х 0,1+ 2 х 0,001 + (5 /1100) =1,506 мА.

Оба условия выполняются.

2.2.3 РАСЧЕТ ВРЕМЕННОЙ ЗАДЕРЖКИ МЕЖДУ МОДУЛЕМ ПАМЯТИ И ВЫХОДНЫМ РЕГИСТРОМ

Для расчёта допустимого значения времени нарастания сигнала на входе выходного регистра используется формула (5).

ΔtRRGDO = ((CL-CR ) UCC)/IOS

Т.к. CL - CR = 50 - 50 = 0, следовательно, задержка не вносится.

3. ПОСТРОЕНИЕ ВРЕМЕННЫХ ДИАГРАММ РАБОТЫ МОДУЛЯ ПЗУ В РЕЖИМЕ СЧИТЫВАНИЯ

Логические уровни сигналов на входах элементов в начальном состоянии занесены в таблицу 3.1.

Таблица 3.1 - Логические уровни сигналов на входах элементов в нач. состоянии

Последовательность действия для режима считывания:

Подать на DCCS сигнал C1 = ‘0’;

Подать на RGDO сигнал C2 = ‘1’;

Подать на RGDO сигнал C3 = ‘0’;

При построении временных диаграмм следует учитывать:

а) разброс времен задержки распространения при включении (TPHL) и выключении (TPLH) интегральных микросхем (обычно от 0 до максимально допустимого значения, указанного в ТУ на эти микросхемы);

б) изменение значений TPHL и TPLH от температуры;

в) увеличение времен задержки распространения DТP этих сигналов из-за того, что значения емкостей, подключенных к входам и выходам БИС ЗУ, обычно превышают значения, при которых гарантируются времена задержек, указанные в ТУ на используемые микросхемы. Увеличение времени задержки распространения, в случае определения временных задержек по одному фиксированному уровню напряжения, обычно составляет половину времени нарастания или спада сигнала ΔtR, рассчитанного выше.

В данном случае требуемый температурный диапазон: 0…+40 oC, что покрывается диапазоном -45…+85 oC, при котором гарантируется данные в справочнике параметры.

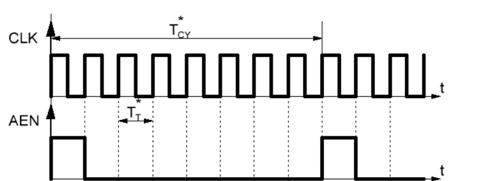

Временные диаграммы работы модуля ПЗУ в режиме считывания приведены на рис. 3.1.

Рис. 3.1 - Временные диаграммы модуля ПЗУ в режиме считывания.

4. ПОСТРОЕНИЕ УПРАВЛЯЮЩЕГО УСТРОЙСТВА (COM)

Управляющее устройство построено на элементах серии 74F. Его основу составляют двоичный четырёхразрядный счётчик с асинхронными входами сброса и предустановки 74F161A, работающий в схеме только в режиме инкремента и дешифратор 3 в 8 74F138. При соответствующих уровнях входных сигналов выбора микросхемы, режима чтения и подачи адреса, синхросигнал CLK переключает состояния счётчика, который, в свою очередь, переключает дешифратор, на выходы которого подключены элементы для формирования сигналов управления в соответствии с временной диаграммой.

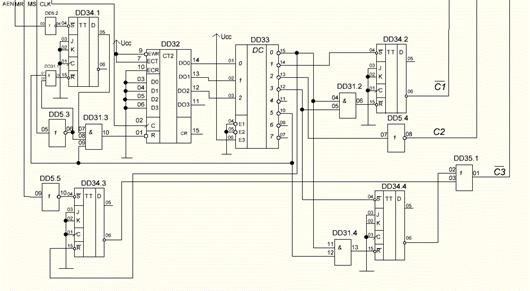

Принципиальная электрическая схема устройства управления приведена на рис. 4.1.

Рис. 4.1 - Принципиальная электрическая схема устройства управления

5. ВРЕМЕННЫЕ ПАРАМЕТРЫ РАБОТЫ ЗУ

На основе временных диаграмм и разработанной схемы устройства управления определим задержки сигналов в модуле ЗУ, время цикла считывания информации TCY и время выборки tA(A).

Задержки используемых в модуле ЗУ логических микросхем приведены в таблице 5.1.

Таблица 5.1 - Задержки логических микросхем

Основываясь на данных о задержках в микросхемах рассчитаем основные времена задержек.

tSU(CLK-C1)=tPHL(161A)+tPHL(138)+tPLH(08)+tPHL(74)=12+9+6,6+10,5=38,1(C1-DCCS)=tPHL(138)=9(DCCS-DO)=tCS(БИС ЗУ) =40(CLK-C2)=tPLH(161A)+tPHL(138)+tPLH(04)=12+9+8=29

tSU(DO-ERR)=tPHL(21)+=5,5+(11+12)/2=17(CLK-C3)=tPLH(161A)+tPHL(138)+tPHL(32)=12+9+6.3=27,3(CLK-C1)=tPHL(161A)+tPHL(138)+tPHL(08)+ tPLH(74)=12+9+6,3+7,1=34,4(CLK-C2)=tPLH(161A)+tPLH(138)+tPHL(04)=12+8,5+6,5=27(C1-DCCS)=tPLH(138)=8,5(DCCS-DO)=tCS(БИС ЗУ) =40(C3-MDO)==(12+8,5)/2=10,25(DO-ERR)=tPHL(21)+=5,5+(11+12)/2=17(CLK-C3)=tPLH(161A)+tPLH(138)+tPLH(32)=12+8,5+6.6=27,1(C3-MDO)==(7+6,5)/2=6,75

В соответствии с расчётами время цикла считывания информации = 80*4 = 320 нс; время выборки по адресному входу tA(A) = 80*2+27,3+10,25 = 197,55 нс.

6. РАСЧЕТ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ МОДУЛЕМ ЗУ

Потребляемая мощность определяется мощностью, потребляемой БИС ЗУ (PCC.M) и микросхемами, на которых организованы схемы управления (PCC.CO):

РCC.MOD = PCC.M + PCC.CO .(11)

Если мощность, потребляемая БИС ЗУ в режимах хранения и обращения одинакова, то

PCC.M = QPROM PCC.PROM ,(12)

где QPROM - число БИС ЗУ в модуле ПЗУ PCC.PROM - мощность, потребляемая одной БИС ЗУ.

PCC.M = 80 ∙ 950мВт = 76Вт

Мощность, потребляемая схемами управления модуля ОЗУ, рассчитывается как сумма мощностей, потребляемых микросхемами, составляющими все узлы и блоки схем управления модуля ПЗУ (DCCS, RGDO, COM, ERR):

 MCU .CO =S (Qi PCC i) ,(13)

i=1

где MCU - количество различных типов микросхем в модуле ОЗУ; Qi - количество микросхем i-го типа; PCC i - мощность, потребляемая одной микросхемой i-го типа:

PCC I = UCC max ICC I ,(14)

где ICC.i - ток, потребляемый микросхемой i-го типа при UCC max и минимальной температуре. Если значение ICC i различное для состояний 0 и 1, то подставляется среднее значение тока потребления.

Значения токов, потребляемых используемыми микросхемами ICC приведены в таблице 6.1.

Таблица 6.1 - Электрические параметры микросхем

.CO = 5,5 (5∙84 + 4 ∙ 35 + 3∙20 + 55 +9,2 + 19∙7,3 + 13 + 15 + 16) × 10-3 = 4,77Вт

Также учтём мощность, потребляемую резисторами на выходах микросхем памяти:

РR = (Umax2 / R) ∙ 37 = (52 / 1100) ∙ 37 = 0,84 Вт (15)

РCC.MOD = 76 +4,77 + 0,84 = 81,6 Вт

Потребляемые токи определяются по формуле:

ICC = PCC / UCC = 81,6/5,5 =14,84 мА.(16)

7. ВЫБОР КОНДЕНСАТОРОВ И ФИЛЬТРОВ В ЦЕПИ ПИТАНИЯ

Для снижения уровня помех ставятся конденсаторы фильтров питания - для низкочастотных помех 1мкФ на микросхему, для высокочастотных помех 0,01..0,1мкФ на микросхему.

Подсчёт количества используемых микросхем приведен в таблице 7.1.

Таблица 7.1 - Количество используемых микросхем

Для фильтрации высокочастотных помех возьмём 30 конденсаторов К10-17А Н50 0.22мкФ из расчёта конденсатор на 4 микросхем. Для фильтрации низкочастотных помех возьмём 10 конденсаторов К50-68, 22 мкФ из расчёта конденсатор на 12 микросхем.

ЗАКЛЮЧЕНИЕ

В ходе данной курсовой работы был разработан модуль ПЗУ с объемом памяти 32к слов х 36 разрядов с контролем четности. Были разработаны следующие блоки модуля памяти: матрица элементов памяти (ММ), блок дешифрирования адреса (DCCS), блок регистров выходных данных (DO), блок проверки ошибок четности (ERR) и устройство управления (COM). Проведено сопряжение параметров функциональных блоков, построены временные диаграммы работы устройства и подсчитаны задержки сигналов в устройстве. Также рассчитаны потребляемая модулем ПЗУ мощность и фильтры для цепей питания.

В результате был разработан модуль ПЗУ, соответствующий всем требованиям ТЗ, с высоким быстродействием.

СПИСОК ЛИТЕРАТУРЫ

Применение интегральных микросхем памяти: Справочник/ А.А.Дерюгин, В.В.Цыркин, В.Е.Красовский и др.; Под ред. А.Ю.Гордонова, А.А.Дерюгина. - М.: Радио и связь, 1994. - 232 с.

Полупроводниковые БИС запоминающих устройств: Справочник/ В.В.Баранов, Н.В.Бекин, А.Ю.Гордонов и др.; Под ред. А.Ю.Гордонова и Ю.Н.Дьякова. - М.: Радио и связь, 1986. - 360с.

Большие интегральные схемы ЗУ: Справочник/ А.Ю.Гордонов, Н.В.Бекин, В.В.Цыркин и др.; Под ред. А.Б.Гордонова и Ю.Н.Дьякова. - М.: Радио и связь, 1990. - 288с.

Интегральные микросхемы и их зарубежные аналоги: Справочник/ А.В.Нефедов. - М.: КУбК-а, 1997. - 608с.

ПРИЛОЖЕНИЕ А - Описание параметров микросхем ПЗУ типа КР556РТ18

Информационная ёмкость………………………………..……………16384 бит

Организация…………………………………………...…2048 слов ´ 8 разрядов

Время выборки адреса…………………………………..………..Не более 60 нс

Напряжение питания…………………………………..………..……...5 В ± 5 %

Потребляемая мощность……………………………………..Не более 950 мВт

Диапазон температур..……………………………………………-10. . .+70 °С

Выход………………………………………………….………......Три состояния

Совместимость по входу и выходу……………….…………….с ТТЛ схемами

Коэффициент программируемости при

поставках партии более 1000 шт…………………………………Не менее 0,7

Тип корпуса…………………………………………Пластмассовый, 239.24-2

Обозначение выводов микросхемы представлено на рис. А.1.

Рис. А.1. Условное обозначение микросхемы КР556РТ18

Таблица А.1 - Назначение выводов микросхемы КР556РТ18

Таблица A.2 - таблица истинности микросхемы КР556РТ18

Примечание: M - любая комбинация сигналов CS, кроме CS1=1, CS2=1, CS3=0.

Предельные режимы эксплуатации микросхем серии КР556 представлены в таблице А.3

Таблица А.3 - предельные режимы эксплуатации МС КР556

Таблица А.4 - Статистические параметры микросхемы КР556РТ18

Таблица А.4 - Динамические параметры микросхемы КР556РТ18

ПРИЛОЖЕНИЕ Б - Задание на курсовой проект.

ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ

ПРОЕКТИРОВАНИЕ МОДУЛЯ ЗУ

Студент: Чеботарёв М. В. Группа А-07-12

Исходные данные

Емкость ЗУ 32К × 36

Тип БИС ЗУ, его организация и

время выборки адреса t(A)A КР556PT18,

слов 8 разрядов,

t (A)A ≤60нс

Серия микросхем в узлах управления74F

Шины адреса и данныхраздельная

Входные управляющие сигналы MS, MR

Время действия сигналов на шине адреса, tCY, 4

на входе MS

Контроль по модулю 2присутствует

Температура окружающей среды от 0 до +40 ºС

Временные диаграммы входных и выходных сигналов модуля ЗУ в режиме считывания показаны на рис. Б.1.

Рис. Б.1 - Временные диаграммы входных и выходных сигналов модуля ЗУ

ПРИЛОЖЕНИЕ В - Перечень оборудования модуля ЗУ
