Организация корпоративной ВОЛС ОАО 'Роснефть' в ст. Новоукраинской, Крымского района
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное
государственное бюджетное образовательное
учреждение
высшего профессионального образования
«КУБАНСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
(ФГБОУ ВПО
«КубГУ»)
Кафедра
оптоэлектроники
ВЫПУСКНАЯ
КВАЛИФИКАЦИОННАЯ РАБОТА
Организация КОРПОРАТИВНОЙ ВОЛС ОАО «РОСНЕФТЬ» в ст. новоукраинской,
крымского района
Работу выполнил И.А. Субботин
Направление 11.03.02 -
Инфокоммуникационые технологии и системы связи
Краснодар
2015
Реферат
Корпоративная ВОЛС, локально-вычислительная
сеть, волоконно-оптический кабель, оптическое волокно, технология прокладки
кабеля.
Объектом данной работы является проектирование
корпоративной сети передачи данных ОАО «Роснефть» на участке хутор
Новоукраинский, Крымского района, Краснодарского края - малогабаритная
установка переработки газа «Украинская». Необходимость строительства ВОЛС
обусловлена строительством малогабаритной установки переработки газа
«Украинская».
Основные требования - надёжность, высокая
отказоустойчивость, простота проектирования, быстрота строительства. Для
соответствия этим параметрам предлагается применение ВОЛС, в основе которых
лежит принцип подвешивания ОК на существующих опорах воздушных линий
электропередач, прокладка кабеля в грунте в защитной ПЭ трубе, на кабельных
эстакадах.
Для достижения поставленной задачи в процессе
работы произведено сравнение, выбор существующих типов оптических кабелей, схем
прокладки и креплений к существующим опорам и активного оборудования.
Содержание
Обозначения и сокращения
Введение
1. Обоснование необходимости
организации ВОЛС на участке МУПГ «Украинская» - х. Новоукраинский, Крымского
района
2.1 Описание схемы корпоративной
сети связи на участке МУПГ «Украинская» - х. Новоукраинский, Крымского района
2.2 Описание используемого
оборудования
3. Организация корпоративной ВОЛС
на участке МУПГ «Украинская» - х. Новоукраинский, Крымского района
.1 Выбор трассы. Схема, описание,
расстояние, тип опор
3.2 Выбор типа оптического
кабеля. Выбор числа оптических волокон
.3 Выбор технологии прокладки
(подвески)
4. Расчет характеристик
оптического кабеля
.1 Соотношение показателей
преломления
4.2 Апертура
.3 Дисперсия
.4 Суммарное затухание в
оптическом волокне
.5 Выбор SFP
модуля
5. Расчет технико-экономических
показателей
.1 Затраты на реализацию проекта
5.2 Расчет доходов и сроков
окупаемости проекта
Заключение
Список использованных источников
Обозначения и сокращения
ВОЛС -
волоконно-оптическая линия связи
МУПГ -
малогабаритная установка переработки газа
УПГ - установка
подготовки газа
ЛВС -
локально-вычислительная сеть
СГО - система
громкого оповещения
АТС -
автоматическая телефонная станция
FXO
- (Foreign eXchange Office) аналоговый интерфейс абонентских устройств
телефонных станций
FXS
- (Foreign Exchange Station) голосовой интерфейс или порт, эмулирующий
расширение интерфейса АТС
SFP
- (Small Form-factor Pluggable) промышленный стандарт модульных компактных
приёмопередатчиков (трансиверов)
VoIP
- (Voice over
IP) телефонная связь
по протоколу IP
ВОК -
волоконно-оптический кабель
ГНБ - горизонтально
направленное бурение
ЛЭП - Линия
электропередачи
ОВ - оптическое
волокно
n1,
n2 -
показатели преломления
W
- потери сигнала
Введение
Основой инфраструктуры современных предприятий
являются корпоративные сети передачи данных, предоставляющие транспорт для
передачи информации между разными приложениями информационных систем.
В последнее время мультисервисные корпоративные
сети приходят на смену специализированным сетям. Для обеспечения потребностей
требования к мультисервисной корпоративной сети, непрерывно возрастают, как к
среде передачи информации для выполнения работы различных приложений. Высокое
значение имеет время реакции, оно требует надлежащей организации корпоративной
сети и приложений. Работа в реальном времени стала жизненной необходимостью и
одним из главных требований, предъявляемых к корпоративным сетям и приложениям.
Но при этом гарантировать хорошее время реакции
особенно трудно - этому препятствует разнообразие потоков данных и их высокая
интенсивность, потребность совершать поиск данных в базах большого объема,
невысокая скорость глобальных линий связи между подразделениями, замедление
скорости взаимодействия в шлюзах, согласующих неоднородные компоненты разных
подсетей.
Таким образом, актуальность темы дипломной
работы обусловлена необходимостью создания надёжной и полнофункциональной
корпоративной сети для организации деятельности малогабаритной установки
переработки газа «Украинская» в Крымском районе Краснодарского края.
Цель дипломной работы - проектирование
корпоративной сети передачи данных ОАО «Роснефть» на участке хутор
Новоукраинский, Крымского района, Краснодарского края - малогабаритная
установка переработки газа «Украинская». Необходимость строительства ВОЛС
обусловлена строительством малогабаритной установки переработки газа
«Украинская»
Попутные нефтяные газы - это природные газы,
сопровождающие нефть и выделяющиеся при ее добыче. Характерной особенностью
состава нефтяных попутных газов является наличие в них, кроме метана, также
этана, пропана, бутанов и паров более тяжелых углеводородов. Во многих газах
нефтяных попутных присутствуют сероводород и негорючие компоненты: азот,
углекислый газ, а также редкие газы - He (гелий), Ar (аргон).
Переработка попутного нефтяного газа (ПНГ) -
направление, которому сегодня уделяется повышенное внимание. Этому способствует
ряд обстоятельств, прежде всего рост добычи нефти и ужесточение экологических
норм.
ОАО «Роснефть» проводит большую работу по
строительству новых и реконструкции более старых УПГ, а также по строительству
новых продуктопроводов для транспортировки сжиженных углеводородных газов до
потребителей - нефтехимических производств. Газопереработка является основным
направлением полезного, можно добавить и наиболее выгодного экономически,
использования нефтяного газа.
В связи с этим ОАО «Роснефть» разрабатывает и
реализовывает проекты, нацеленные на сокращение факельного сжигания попутного
нефтяного газа. Строительство МУПГ «Украинской» - один из первых проект ОАО
«Роснефть» переработки попутного газа средствами нефтехимии на территории
Краснодарского края.
Для организации производственной деятельности
МУПГ «Украинской» необходима организация сети передачи данных.
Корпоративная сеть используется для организации
надежного и безопасного канала передачи данных между территориально удаленными
друг от друга подразделениями. [1]
Одно из основных преимуществ построения
корпоративной сети - внедрение централизованной системы управления,
затрагивающей практически все стороны жизни компании. Объединение всех
подразделений в одну корпоративную сеть обеспечивает оперативность обмена
информацией, контроль и доступность данных в любое время. Корпоративная сеть
позволяет создать единую для всех отделений базу данных, вести электронный
документооборот. Все это уменьшает время реакции на изменения, происходящие в
компании, и обеспечивает оптимальное управление всеми процессами в реальном
времени. [2]
С технической точки зрения корпоративная сеть
представляет собой целостную структуру, состоящую из взаимосвязанных и

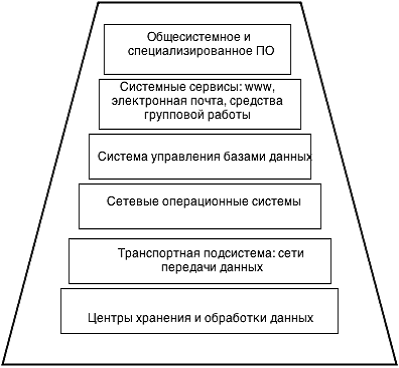

взаимодействующих уровней, представленных на рисунке 1.
Рисунок 1 - Иерархия уровней корпоративной сети
2. Анализ исходных данных
Данной дипломной работой рассматривается
организация корпоративной сети связи на участке МУПГ «Украинская» - х.
Новоукраинский, Крымского района, где расположена районная автоматическая
телефонная станция (АТС) для взаимодействия следующих видов систем:
· Телефонная связь;
· Локально-вычислительная сеть (ЛВС)
· Система громкоговорящего оповещения
(СГО) и радиофикации с оповещением территориальных центров ГО и ЧС
.1 Описание схемы корпоративной сети связи на
участке МУПГ «Украинская» - х. Новоукраинский, Крымского района
Для организации корпоративной сети на оконечных
пунктах необходимо установить коммутаторы уровня доступа.
Коммутатор в МУПГ «Украинская» содержит 24
порота RJ-45
10/100/1000Base-T для подключения телефонного IP
шлюза содержащего 4 порта FXS
для подключения аналоговых телефонов, рабочих мест сотрудников (ПК),
многофункционального печатающего устройства (МФУ). Все клиентское оборудование
подключается через патч-панель для обеспечения быстрой коммутации и замены
отдельных участков сети.
Помещение АТС х. Новоукраинского, Крымского
района так же содержит коммутатор 24 порта Ethernet
RJ-45 для подключения
к существующей корпоративной сети и подключения телефонного IP
шлюза содержащего 4 порта FXO,
который преобразовывает цифровой стандарт (VoIP)
телефонной связи в аналоговый для подключения к оборудованию АТС.
Коммутаторы на оконечных пунктах содержат 2 SFP
порта для подключения компактных приемопередатчиков. В нашем случае будут
использоваться преобразователь электрического сигнала в оптический.
Рисунок 2 - Структурная схема корпоративной сети
передачи данных ОАО «Роснефть» на участке х. Новоукраинский - МУПГ «Украинская»
