Тема: Охлаждение стали У8

  • Вид работы:
    Контрольная работа
  • Предмет:
    Неопределено
  • Язык:
    Русский
  • Формат файла:
    MS Word
  • Размер файла:
    222,45 kb
Охлаждение стали У8
тростит мартенсит сталь У8 охлаждение превращение
Вы можете узнать стоимость помощи в написании студенческой работы.
Помощь в написании работы, которую точно примут!

При непрерывном охлаждении стали У8 получена структура тростит+мартенсит. Нанесите на диаграмму изотермического превращения аустенита кривую охлаждения, обеспечивающую получение данной структуры. Укажите интервалы температур превращений и опишите характер превращения в каждом из них.

Интервалы температур:

700…550 – Перлитное превращение

550…200 – Бейнитное (промежуточное) превращение

200…–80 – Мартенситное превращение

Поскольку с понижением температуры скорость диффузии углерода замедляется, процессы превращения аустенита, связанные с перераспределением углерода, не успевают получить своего полного развития. Вследствие этого у быстро охлажденной стали возникают неравновесные структурные состояния: сорбит, тростит и мартенсит. Сорбитом называется смесь феррита и цементита. Практически сорбит возникает при распаде аустенита в условиях сравнительно невысокой скорости охлаждения.

Дальнейшее увеличение переохлаждения приводит к образованию тростита, представляющего также смесь феррита и цементита, но большей степени дисперсности.

При наиболее резком охлаждении возникает принципиально отличная от вышеуказанных состояний структурная форма стали— мартенсит.

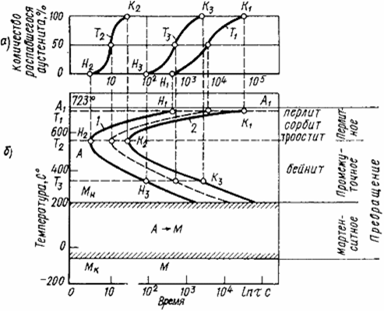

На схеме диаграммы изотермиче­ского превращения условно показана область мартенситного пре­вращения (ниже Мн). Мартенситное превращение интенсив­но протекает при непрерывном охла­ждении в интервале температур от Мн до Мк. Малейшая изотермиче­ская выдержка в этом интервале темпе­ратур приводит к стабилизации аустенита, т. е. превращение не доходит до конца, и кроме мартенсита в структуре наблюдается так называемый остаточный аустенит. Для получения мартенситной структуры аустенит углеродистых сталей необходимо очень быстро и непрерывно охлаждать, применяя для этого холодную (лучше соленую) воду. Быстрое охлаждение необходимо для того, чтобы подавить возможные диффузионные процессы и образование перлитньгх и бейнитных структур.

В     процессе     мартенситного     γ –> α-превращения      углерод      остается в твердом растворе, искажая кристалли­ческую решетку Fеа. Мартенсит имеет тетрагональную пространственную решетку.

Свойства мартенсита сталей зависят от количества растворенного в нем углерода. Мартен­сит имеет очень высокую твердость, равную или превышающую НRС 60, при содержании углерода, большем 0,4 %. С увеличением содержания угле­рода возрастает хрупкость мартенсита. Мартенситное превращение в сталях сопровождается заметным увеличением объема. Весьма сильно изменяются и другие физические свойства стали.

Похожие работы


  • Плазменное поверхностное упрочнение металлов
    При закалке с оплавлением поверхности в зонезакалки из жидкой фазы, кроме мелкодисперсного мартенситазафиксировано большее количество остаточного аустенита /в стали У8 достигает 35%, в стали У12 – 50%.
    СкачатьСкачать документ Читать onlineЧитать online
  • Материалы
    ...точек на 30...50°С, выдержку при этих температурах до полного прогрева металла и последующее очень быстрое его охлаждение .
    ...мартенсита, отсюда твёрдость У8 выше твёрдости Стали 35. Сталь У10 имеет больше углерода чем Сталь35, отсюда выше её...
    СкачатьСкачать документ Читать onlineЧитать online
  • Металлы и сплавы
    5. Нагреть до закалочной температуры и провести охлаждение стали 45 или У8 в различных охлаждающих средах (воздухе, масле, воде); измерить твердость образцов, пользуясь данными таблицы, построить график зависимости твердости от скорости охлаждения .
    СкачатьСкачать документ Читать onlineЧитать online
  • Конспект лекций и ответы на экзаменационные вопросы по предмету Термическая ...
    Охлаждение при закалке может вестись в предельных средах (вода, масло минеральное, водо-воздушные смеси). От скорости охлаждения зависит структура, которая в стали после закалки.
    СкачатьСкачать документ Читать onlineЧитать online
  • Булат: линия жизни
    В алундовый тигель с огнеупорной обмазкой заложил 5 кг стали У8 без каких-либо добавок, даже флюса. Крышка была герметически закрыта. Когда началась кристаллизация, в определенный момент я залил плавку водой. Как обычно, по мере охлаждения феррит...
    СкачатьСкачать документ Читать onlineЧитать online
  • Основные вопросы, объясняющие материаловедение
    Если проводить охлаждение со скоростью V1, то аустенит будет распадаться на ферито-циментитную смесь пластического строения, которая называется собственно-перлитной. Для стали У8 твердость собственного перлита составляет 250 НВ.
    СкачатьСкачать документ Читать onlineЧитать online

Не нашел материал для курсовой или диплома?
Поможем написать качественную работу
Без плагиата!
