Введение

Российская минерально-сырьевая база молибдена достаточно велика, чтобы удовлетворить растущий спрос на этот металл. Однако добывающая промышленность в её современном состоянии не может обеспечить необходимый уровень добычи сырья. Рост спроса на молибден на внутреннем рынке связывается с увеличением производства в стране высококачественных сталей. Добавки молибдена к сталям повышают закаливаемость, придают ей однородную мелкокристаллическую структуру, увеличивают пластичность, прочность, вязкость. Легированные молибденом стали применяются в автомобильной, тракторной, авиационной промышленности. Чистый металл используется в радиотехнике и электронике, в ракетостроении, при изготовлении деталей атомных реакторов, а также в химической, нефтеперерабатывающей, керамической, стекольной и текстильной промышленности. Молибденит применяется в качестве лучшей смазки для трущихся частей машин при высокой температуре. Тугоплавкий, ковкий, не тускнеющий, обладающий приятным цветом молибден получил признание у ювелиров. Им иногда заменяют драгоценную платину.

Для удовлетворения потребностей Российского рынка необходимо увеличить объём добычи молибдена в России до 12-13 тыс. т в год. Для удовлетворения потребности черной металлургии в молибдене, России потребуется увеличение его производства более чем в 4 раза. В связи с этим актуальным становится освоение новых молибденовых месторождений, в частности, отработка запасов Жарчихинского месторождения.

Лицензия на право пользование недрами Жарчихинского молибденового местрождения принадлежит Обществу с ограниченной ответственностью «Прибайкальский ГОК».

1. Общие сведения о заказчике

2. Местоположение намечаемого к строительству предприятия

Строительство горнорудного предприятия по добыче и переработке руд Жарчихинского молибденового месторождения намечается в районе этого месторождения, расположенного в Тарбагатайском районе Республики Бурятия, в 10 км севернее райцентра с. Тарбагатай и в 40 км южнее г. Улан-Удэ - столицы Бурятии, крупного административного промышленного и культурного центра с населением около 400 тыс. человек. Согласно данным схемы зонирования Байкальской природной территории, рассматриваемый район размещения намечаемого к строительству предприятия расположен в буферной экологической зоне (Приложение А).

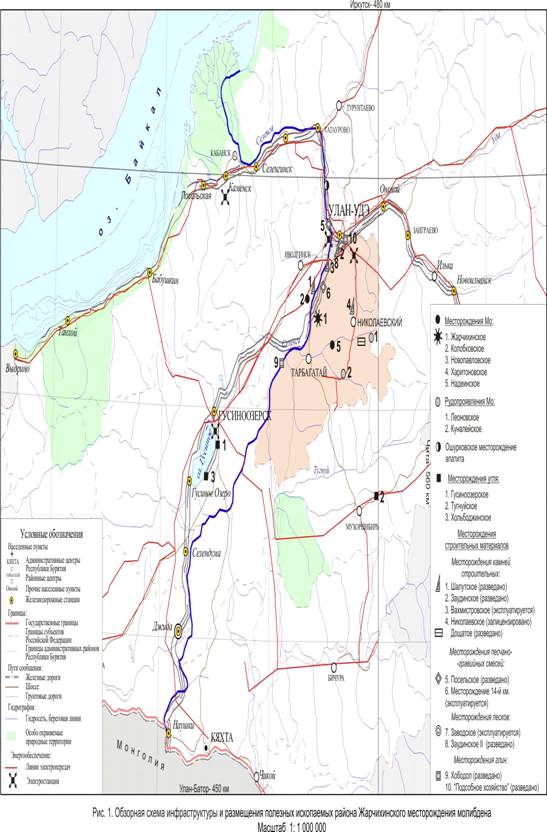

.1 Географо-экономическая характеристика района

Жарчихинское месторождение административно размещено в экономически освоенном районе с развитой промышленностью и сельским хозяйством.

Тарбагатайский район образован 1 октября 1933 года. С 1961 по 1985 год входил в организованный на базе 3-х районов (Иволгинский, Тарбагатайский и Заиграевский) Улан-Удэнский сельский район. В 1985 году, в соответствии с Указом Президиума Верховного Совета РСФСР, был восстановлен в прежних территориальных границах.

По своему географическому расположению относится к центральным районам Республики Бурятия и занимает площадь 3 304 кв. км (330,4 тыс. га), в том числе: сельскохозяйственные угодья 85,1 тыс. га, приусадебные земли 4,7 тыс. га, лесов и кустарников 216,7 тыс. га, прочие земли 23,9 тыс. га.; население - 18 тыс. чел. Район располагается на правобережье р. Селенги, в междуречье рр. Селенга - Уда - Тугнуй - Хилок.

В орографическом отношении район месторождения характерен «затухающими» отрогами Цаган-Дабана, образующими небольшие, с абсолютными отметками до 1000 м, локальные водораздельные хребты-гривы субширотного и северо-восточного направления: Куйтунский, Барский, Омулевский и др. (рисунок 1).

Расчлененность рельефа довольно сильная, но не равномерная: это чередование скалистых, в т.ч. останцовых горных вершин (например, Жарчихинско-Омулевский горный массив) и многочисленных пологих и широких падей, в основном, без постоянных водотоков.

Наиболее крупным водотоком является р. Селенга, которая протекает в 2,5 км западнее месторождения и является основной водопитающей артерией региона. Она является естественной западной границей района, намечаемого к строительству предприятия, пересекая его с юга на север в поперечном направлении по отношению к местным горным массивам. Этим обусловлено наличие здесь многочисленных скальных обрывов, обнажений горных пород, которые издавна привлекают геологов, археологов, туристов и художников: горы Тологой, Спящий лев, Сутойский прижим, Харитоновские столбы в приустьевой части р. Хилок и др.

Селенга является главной рекой, питающей оз. Байкал. Ширина ее поймы достигает 1,5 км, русла - 0,5 км, глубина - 5 м; уровень уреза воды на отметке 512 м. Река судоходна от дельтовой части до р. Чикой. В этом же интервале она нерестовая для основного стада байкальского омуля.

Месторождение занимает водораздельную часть и склоны верховья падей Жарчиха и Егорова восточнее высоты с отметкой 962,0 м. Рельеф, здесь расчлененный среднегорный с останцовыми скалистыми грядами, с частично засыпанными супесчано-эоловыми алохтонными образованиями, которые фрагментарно отмечаются и на вершинах водоразделов. Крутизна склонов 15-30°; относительное превышение водораздела над тальвегами падей Жарчиха, Егорова составляет 190 м. Эти пади «сухие»; ширина их, соответственно, 0,6 и 1,3 км. Они имеют корытообразную форму и направлены в сторону р. Селенга, однако открытого стока не имеют и ограждены от нее своеобразными песчаными увалами высотой до 30-40 м.

По характеру растительности район относится к зоне тайги. Преимущественно сосновый лес занимает около 60 % площади; остальная его часть - в основном днища крупных падей.

Климат района резко континентальный с морозной малоснежной зимой и жарким, относительно дождливым, летом. Среднегодовая температура колеблется в пределах от +1,7 до -2,5° С. Минимальные температуры воздуха наблюдаются в январе и достигают -47° С. Среднемесячная температура января -26,1° С. Максимальные температуры наблюдаются в июне-июле и достигают +37,2° С. Среднемесячная температура июля +18,4° С (данные Тарбагатайской метеостанции за 1978-1982 гг.).

Максимальное количество атмосферных осадков приходится на года с дождливым летом (308,3 мм), минимальное - на года с засушливым летом (143,4 мм). В среднем количество осадков, выпадающих в течение года, составляет 196,3 мм. В летний период выпадает 71 % годового распределения осадков. В этот же период наблюдается выпадение ливневых осадков - до 114,1 мм в месяц. Устойчивый снеговой покров устанавливается в конце октября - начале ноября, полностью снег сходит в апреле. Толщина снежного покрова, в зависимости от годового количества осадков, колеблется от 8 до 10 см, в отдельные годы до 25-30 см.

Центральные районы Бурятии имеют повышенную сейсмическую активность. Землетрясения силой 2-3 балла отмечаются почти ежегодно; раз в 10-15 лет они достигают 4,5-5 баллов (по 12 бальной шкале). Описываемый район является аграрно-промышленным с хорошо развитой экономикой и энергетикой. Он густонаселен и обладает собственными трудовыми ресурсами.

Вблизи месторождения (в радиусе 10-15 км) расположены населенные пункты Тарбагатай, Куналей, Пестерево, Надеино, Кордон и Шалуты - большие деревни и села с избытком рабочей силы.

Развиты транспортные коммуникации. Через территорию района проходит железная дорога (Улан-Удэ - Наушки). В пос. Шалуты, в 6 км севернее месторождения, находится одноименная железнодорожная станция, федеральная трасса Москва - Владивосток и автодорога республиканского подчинения Улан-Удэ - Подлопатки. Протяженность автомобильных дорог общего пользования с твердым покрытием составляет 248 км, включая дороги федерального, республиканского и местного значения, в т. ч. федерального значения 70 км. Удельный вес автомобильных дорог общего пользования составляет 28,2 %.

Специализация Тарбагатайского района - сельскохозяйственная. Основная отрасль сельского хозяйства - мясо-молочное животноводство. Основные отрасли промышленности: перерабатывающая (пищевая) и лесная.

Коренным населением района являются русские и буряты. Национальный состав района составляет: русские - 94,1 %; буряты - 4,4 %; украинцы - 0,3 %; армяне - 0,2 % и другие национальности - 1 %. Плотность населения - 5 человек на 1 кв. км.

Сельские администрации: Тарбагатайская, Верхнее-Жиримская, Заводская, Саянтуйская, Больше-Куналейская, Куйтунская, Десятниковская, Нижне-Жиримская, Шалутская, Барыкинская.

Топливно-энергетическими ресурсами район может быть обеспечен за счет каменноугольных месторождений Тугнуя, которые разрабатываются в 120 км южнее по автотрассе М-55, а также за счет электроэнергии Гусиноозерской ГРЭС системы «Бурятэнерго».

3. Технические и технологические данные проектируемого предприятия

По результатам разведочных работ, проведенных ООО «Прибайкальский ГОК», на Жарчихинском месторождении создана минерально-сырьевая база, способная обеспечить деятельность горно-обогатительного комбината. Месторождение представлено одним рудным телом - крутопадаюшим столбообразным штокверком. Выделяются два основных промышленных типа руд: сульфидные (первичные) и окисленные. Основным полезным компонентом является молибден, представленный молибденитом в первичных рудах и ферримолибдитом в окисленных.

Горно-геологические условия Жарчихинского месторождения предопределяют разработку месторождения открытым способом. Промышленные запасы месторождения составляют запасы месторождения составляют 52,954 млн. т руды при среднем содержании молибдена 0,085 %. В том числе окисленные руды - 10,713 млн. т, (20%) первичные - 42,241 млн. т.

Переработка окисленной руды будет осуществляться методом кучного выщелачивания по гидрометаллургической схеме с получением концентрата марки КМГ-2. Переработка первичной руды будет осуществляться на обогатительной фабрике по гравитационно-флотационной схеме обогащения с получением концентрата марки КМФ-3. Товарная продукция, на основании достигнутых соглашений недропользователя, будет отгружаться со склада предприятия потребителям.

Показатели эксплуатации месторождения приведены в таблице 3-1, результаты подсчета запасов приведены в таблице 3-2.

Таблица 3-1 - Показатели эксплуатации месторождения

Таблица 3-2- Результаты подсчета запасов

На территории Жарчихинского месторождения молибдена планируется размещение следующих основных объектов:

площадка главного въезда;

карьер;

отвалы вскрышных пород;

склад забалансовых руд;

временный склад первичных руд;

усреднительный склад первичных руд;

склад окисленных руд;

площадка обогатительной фабрики;

площадка комплекса кучного выщелачивания;

хвостовое хозяйство;

площадка вахтового комплекса;

площадка ремонтно-механических мастерских (РММ);

площадка автобазы;

склад ГСМ с ТЗП;

площадка склада взрывчатых материалов (ВМ);

площадка базы материально-технического снабжения (МТС);

ремонтно-строительный цех (РСЦ);

полигон твердых бытовых и промышленных отходов;

площадка служб экстренного реагирования;

площадка ГПП 110/35/6(10) КВ;

межплощадочные сооружения (объекты водоснабжения, очистные сооружения, котельные);

дороги.

Потребность предприятия в топливно-энергетических ресурсах

Основными потребителями электроэнергии ГОКа на разных периодах эксплуатации являются: карьер, цех кучного выщелачивания, обогатительная фабрика, объекты теплоснабжения, водоснабжения и водоотведения, ремонтные мастерские, автобазы, строительная база.

Электроснабжение предприятия планируется осуществлять от существующей подстанции ПС-110/10 кВ «Медведчиково», расположенной в 30 км от месторождения. На территории месторождения предусматривается строительство новой ПС-110/35/6-10 кВ «Жарчиха» с силовыми трансформаторами 2х40 мВА.

Суммарная установленная мощность потребителей электроэнергии, с коэффициентом несовпадения максимумов нагрузки 0.75 и коэффициентом мощности 0.9, составляет 44.0 мВА. Годовое потребление электроэнергии 328119.3 т.кВт*час.

Настоящие решения по электроснабжению являются предварительными и на последующих стадиях проектирования подлежат детализации и уточнению.

Теплоснабжение

Теплоснабжение всех проектируемых объектов промплощадки ГОКа предусматривается осуществлять от трех источников тепла.

В качестве источника тепла принимаются котельные с котлоагрегатами паропроизводительностью до 30 т/час или водогрейными котлами мощностью до 25 МВт (20 Гкал/ч) в количестве 2 штук. Система теплоснабжения - закрытая, с отпуском тепла на отопление по отопительному графику. Теплоноситель в системе - пар, вода. Прокладка магистральных тепловых сетей от источника тепла к объектам потребления предусматривается наземной.

В качестве топлива для котельной установки приняты угли близлежайших месторождений: каменный уголь Тугнуйского разреза, расположенного в 120 км от месторождения и бурый уголь Загустайского месторождения, расположенного в 5-8 км к северо- востоку от г. Гусиноозерска и в 4 км восточнее ж/д Улан-Удэ-Наушки.

Ориентировочная потребность в водных ресурсах

Подземные воды месторождения в зоне затрудненного водообмена характеризуются сульфатно-гидрокарбонатным натриевым составом и обогащены железом, фтором с превышением предельно допустимых концентраций для подземных вод хозяйственно-питьевого назначения. Горные породы в районе разработки месторождения характеризуются низкой водообильностью. Следовательно, в количественном и качественном отношении подземные воды месторождения не могут являться источником водоснабжения объектов Прибайкальского ГОКа.

Предусматривается раздельная система водоснабжения объектов промплощадки Прибайкальского ГОКа на технологические нужды и хозяйственно-питьевое водоснабжение.

Общий объем потребления свежей воды на площадке намечаемого к строительству комбината составит около 2700 тыс. м3 в год.

Источником воды на хозяйственно-питьевые и технологические нужды будут являться подземные воды современных аллювиальных отложений поймы р. Селенги. Водозабор предусматривается разместить в 7-8 км северо-западнее промплощадки в интервале абсолютных отметок 500-550 метров, в районе с. Кордон. Трасса хозяйственно- питьевого водопровода, протяженностью 8,2 км, намечается по правому склону пади Трищинский Лог и далее по границе урочища Хлебодариха в правый распадок пали Трищинский Лог до водораздела на отметке 880 к промплощадке фабрики.

Источником воды на хозяйственно-питьевые и технологические нужды для вахтового поселка будет служить существующая скважина.

Схема водоснабжения хозяйственно-питьевой водой предполагается следующая: вода из скважин погружными насосами подается на установку обеззараживания. Обработанная вода подается в промежуточные резервуары емкостью 250 м3 насосной силовой станцией в 2 подъема, оттуда насосами перекачивается в напорные резервуары емкостью 200 м3, из которых поступает в расходную сеть.

Пожаротушение будет осуществляться как от системы технологического, так и хозпитьевого водоснабжения.

Схема отведения стоков: хозяйственно-бытовые стоки от промышленной площадки обогатительной фабрики, площадки комплекса кучного выщелачивания вахтового поселка и площадки вспомогательных служб, отводятся системой водоотведения из полиэтиленовых труб на блочно-модульные установки биологической очистки хозяйственно-бытовых сточных вод, предназначенных для глубокой биологической очистки, доочистки и обеззараживания хозяйственно-бытовых сточных вод. Блочно-модульные установки в количестве 4-х штук устанавливаются вблизи каждой вышеперечисленной площадки.

После очистки хозяйственно-бытовые воды сбрасываются в хвостохранилище обогатительной фабрики.

Ливневые стоки с территории площадки склада взрывчатых веществ, площадки обогатительной фабрики, по водосборным канавам собираются в пруды-отстойники. С промышленных объектов направляются на очистные сооружения и после очистки направляются в хвосты обогатительной фабрики.

Ливневые (поверхностные) стоки площадки вахтового поселка и площадки вспомогательных служб (в т.ч. площадки ГСМ) проходят очистку на установках очистки ливневых сточных вод, включаются в процесс пылеподавления.

Ливневые стоки площадки комплекса кучного выщелачивания проходят очистку на установках очистки ливневых сточных вод и используются в технологии кучного выщелачивания.

Сточные воды автомойки направляются на установку очистки сточных вод и возвращаются в рабочий цикл автомойки. Установка позволяет произвести очистку воды до требований нормативных документов к качеству воды на мойку автомобилей. Карьерные воды после очистки на очистных сооружениях карьерных вод, используются для технических нужд и полив технологических дорог.

Потребность в земельных ресурсах

Площадь землеотвода для реализации намечаемой деятельности на этапе строительства составит 1978,3 га.

Примерная численность работающих и служащих

Общая численность работающих ожидается 1620 человек, из них 1520 человек рабочие. Рабочая сила будет наниматься на существующем рынке рабочих кадров в ближних населенных пунктах и городах, что позволит создать дополнительные рабочие места и значительно повысить уровень жизни населения. Режим работы - вахтовый.

Временное проживание работающих планируется в вахтовом поселке, где будут созданы все условия для обеспечения рабочего персонала предприятия полноценным питанием, межсменным отдыхом, нормативными санитарно-гигиеническими условиями проживания и первичным медицинским обслуживанием.

Транспортное обеспечение

В составе комбината предусматривается строительство автобазы с ремонтным хозяйством и стоянками автомобилей.

Источники финансирования намечаемой деятельности

В качестве источников финансирования используются собственные средства инвестора и доходы от эксплуатационной деятельности комбината.

Использование готовой продукции

Конечной продукцией Прибайкальского ГОКа будет являться молибденовый концентрат марки КМГ-2 и КМФ-3 который, согласно уже достигнутых соглашений недропользователя, будет отгружаться со склада предприятия потребителю - китайской компании China Glass Trading Co., Ltd.

4. Прогнозирование воздействия ООО «Прибайкальский ГОК» на окружающую среду

4.1 Существующее состояние окружающей среды в районе намечаемой деятельности

Окружающая среда в Тарбагатайском районе наиболее загрязнена в районном центре. Основным источниками загрязнения воздуха являются выбросы от котельных предприятий, организаций и от автотранспорта, водосборной площади - хозяйственно-бытовые сточные воды от населения и объектов социальной сферы.

Выбросы загрязняющих веществ в атмосферный воздух в Тарбагатайском районе осуществляют около 40 котельных, из них установками для очистки газов (циклонами) оснащено не более 10 котельных, снижение выбросов происходит из-за того, что часть котельных работает на дровах.

Годовое водопотребление в районе составляет 1,5 млн. м3, вода используется на хозяйственные питьевые нужды в объеме 0,2 млн. м3, на производственные нужды 0,45 млн. м3, орошение сельхозугодий - 0,75 млн. м3. Сброшено сточных вод на рельеф местности 0,33 млн. м3. В районе эксплуатируются очистные сооружения в с. Солонцы со сбросом на рельеф местности. Хозяйственно-бытовые сточные воды с. Тарбагатай сбрасываются на рельеф местности без очистки.

В районе образуется в год 2,8 тыс. т отходов производства и потребления, более половины из них приходится на золошлаковые и твердые бытовые отходы. Ежегодно на 1 человека приходится 164 кг отходов. На территории района имеется база хранения агрохимикатов и пестицидов, расположенная в водоохранной зоне р. Селенги.

Для района характерны селевые, наледные и паводковые явления, водная эрозия почв (образование оврагов). В результате этих явлений наносится значительный ущерб сельскому хозяйству и жилому сектору.

На территории района отмечается повышенный уровень естественной радиации. Наиболее контрастные аномалии радона, превышающие ПДК в 2-100 раз, установлены в районе с. Барыкино.

Прогнозные эксплуатационные водные ресурсы в районе составляют 3270,2 тыс. м3 в сутки, утвержденные эксплуатационные запасы подземных вод - 572,6 тыс. м3 в сутки. Район водообеспечен, однако, качество воды не везде соответствует ГОСТу «Вода питьевая» по жесткости и нитратам.

Анализ собранной информации позволяют сделать следующие предварительные выводы о качестве компонентов окружающей среды и ее фоновому состоянию.

. Геохимическое опробование почв природных ландшафтов показало отсутствие загрязнения за счет природных источников. Из 40 определяемых элементов лишь по молибдену установлена вторичная аномалия на уровне 0,0006 % (ПДК - 0,004 %, региональный фон - 0,0001 %), сформированная уже после «вскрытия» месторождения канавами и скважинами.

Таким образом, в почвах месторождения и прилегающей к нему территории аномалий тяжелых металлов I-III класса опасности не установлено.

В придорожных ландшафтах федеральной трассы М-55 Улан-Удэ - Чита отмечены повышенные против фона, но ниже ПДК, содержания ряда элементов: Pb, Sn, Zn, Ag, P, Mn, Ni, Cr. Аномальные (от 2 до 20 ПДК) концентрации установлены в почвах придорожных кюветов и на удалении до 30 м от дорог для свинца, хрома, цинка, меди, марганца. При этом на расстоянии в 10 м от дороги содержания этих элементов резко снижаются и в 30 м уже достигают фоновых величин. Причиной загрязнения однозначно является автотранспорт.

В илисто-песчаных донных осадках р. Куйтунки содержание тяжелых элементов выше ПДК не фиксируются, а в илах Селенги в двух пробах из трех содержания цинка и фтора превышают ПДК на 16 и 20 %.

. Изучение гидрохимического и гидробиологического состава поверхностных вод Селенги и Куйтунки показало их относительно удовлетворительное состояние, по степени загрязнения воды относятся к III классу (умеренно загрязненным). В количествах, превышающих ПДК, установлены только медь (14-36 ПДК), цинк (2,5-4,2) и свинец (1-3,8), кадмий не обнаружен. Органические вещества в водах Куйтунки содержатся в количестве 1-1,6 ПДК, а в Селенге не выше ПДК. Фенолы зафиксированы только в одной пробе, а нефтепродукты во всех пробах Куйтунки. В Селенге они не превышают ПДК.

. Оценка современного состояния подземных вод показала удовлетворительное состояние горно-лесной зоны и подземной гидросферы. В районе месторождения распространены водоносные зоны экзогенной трещиноватости в гранитоидах и напорные воды в тектонически дробленных породах (Осевой и Северо-Западный разломы).

. Наблюдения за качеством атмосферного воздуха дают основания для вывода о незначительном (до 2 ПДК) загрязнении медью, кадмием и цинком и существенном (20 ПДК) - свинцом.

Концентрации взвешенных частиц, диоксидов серы и азота, оксидов углерода и азота, сероводорода, бериллия, мышьяка и железа ниже ПДК.

. Измерениями радона на месторождении, в зоне Осевого и Северо-Западного разломов, зафиксированы 6 локальных аномалий радона, превышающих ПДК до 5-6 раз. Практически все эти аномальные точки расположены в зоне будущего карьера, где не будет жилых и иных помещений. На участках предполагаемого размещения производственно-технической базы, обогатительной фабрики и др. многолюдных сооружений аномальных радоновых эманаций не отмечено.

На основании анализа геологических, геоморфологических, геохимических и антропогенного воздействия на окружающую среду сделана оценка эколого-геологической ситуации в районе Жарчихинского месторождения.

С учетом проявления экзогенных процессов и как следствие, формирования оврагов, рытвин, солифлюкции и др., а также антропогенеза (лесные пожары, рубки лесов, чрезмерная распашка земель) этот район отнесен к малоустойчивым ландшафтам с критической степенью эколого-геологической опасности.

.2 Основные источники и виды воздействия на окружающую среду

Строительство и эксплуатация горнодобывающего и перерабатывающего предприятия на базе Жарчихинского месторождения молибдена обусловят наличие активного и потенциального, прямого и косвенного воздействия на объекты окружающей среды.

Планируемые к размещению следующие основные объекты: площадка главного въезда; карьер; отвалы вскрышных пород; склад забалансовых руд; временный склад первичных руд; усреднительный склад первичных руд; склад окисленных руд; площадка обогатительной фабрики; площадка комплекса кучного выщелачивания; хвостовое хозяйство; площадка вахтового комплекса; площадка ремонтно-механических мастерских (РММ); площадка автобазы; склад ГСМ с ТЗП; площадка склада взрывчатых материалов (ВМ); площадка базы материально-технического снабжения (МТС); ремонтно-строительный цех (РСЦ); полигон твердых бытовых и промышленных отходов; площадка служб экстренного реагирования; площадка ГПП 110/35/6(10) КВ; межплощадочные сооружения (объекты водоснабжения, очистные сооружения, котельные); дороги в большей или меньшей степени будут воздействовать на следующие компоненты окружающей среды:

недра;

земельные ресурсы и почвы;

растительный и животный мир;

поверхностные и подземные водные объекты;

атмосферный воздух.

Основными видами воздействия на окружающую среду будут являться:

- химическое загрязнение и физическое воздействие на окружающую среду (запыление и химическое загрязнение прилегающих территорий, загрязнение поверхностных и подземных вод промышленными стоками);

изъятие из окружающей среды для нужд производства различных видов природных ресурсов (мест обитания популяций ценных видов растительного и животного мира, воды на технологические нужды, земель для размещения основных и вспомогательных производств, отвалов вскрышных вмещающих горных пород).

Окружающая среда также будет испытывать постоянное воздействие перечисленных источников в виде выделяющихся в процессе производства загрязняющих веществ в приземном слое атмосферы. Дополнительная нагрузка будет создаваться на почвы, растительный и животный мир.

Кроме того, техногенное воздействие проявится в:

изъятии из геологической среды полезных ископаемых; земельных ресурсов; растительности; поверхностных и подземных вод;

внесении в геологическую среду загрязняющих веществ в твердой фазе (вскрышные породы, пустая порода, хвосты обогащения, пыление отвалов, пыль от взрывов в карьере); в жидкой фазе (сточные воды, хвосты); в газообразном виде (газообразные вещества от взрывов в карьере);

изменении геофизических и физических полей - гравитационного, электрического, магнитного, температурного; электромагнитного излучения; шумовом воздействии; воздействии ударной волной.

.3 Прогнозирование воздействия на атмосферный воздух

Основными источниками выбросов в процессе эксплуатации ГОКа будут являться следующие объекты:

карьер;

отвалы вскрышных пород;

отвал хвостов кучного выщелачивания;

склад забалансовых руд;

склад окисленных руд;

склад первичных (сульфидных) руд;

хвостохранилище;

дробильно-сортировочный комплекс;

площадка комплекса кучного выщелачивания;

склад и полигон испытаний взрывчатых материалов (ВМ);

обогатительная фабрика;

вахтовый поселок;

котельные, гаражи, ремонтные мастерские и т. д.;

автодороги.

Выбросы в атмосферу связаны с работой двигателей техники, пылением при проведении горных и взрывных работ в карьере, на отвалах и складах руды, от узлов пересыпа и измельчения руды, проведением ремонтных работ, работой обогатительной фабрики, котельных, гидрометаллургической установки, складов топлива и реагентов.

Основными мероприятиями по уменьшению загрязнения атмосферного воздуха являются применение современных газоочистных установок, увлажнение (полив) в теплое время года пылящих поверхностей и мест перегрузочных работ в карьере, на отвалах, складах и дорогах, применение укрытий узлов перегрузки и измельчения на дробильных установках.

Проектируемые объекты горно-обогатительного предприятия будут расположены в буферной зоне озера Байкал, поэтому предусматривается комплекс мероприятий по уменьшению выбросов загрязняющих веществ в атмосферный воздух:

гидропылеподавление в теплый период при проведении выемочно-погрузочных, транспортных работ на карьере, работ при формировании отвала пустых пород, складов руды (орошение экскаваторных забоев, дорог, рабочих поверхностей отвала, складов) - эффективность до 75 %;

производство взрывных работ осуществлять с использованием гидрозабойки взрывных скважин;

герметизация узлов перегрузки руды из дробилок на конвейер путем местных отсосов на гибких быстросъемных воздуховодах - эффективность до 99 %;

оснащение пылегазоочистными устройствами вентиляционных систем обогатительной фабрики и гидрометаллургического цеха эффективность до 95%;

оснащение пылегазоочистным установками отопительных производственных котельных - эффективность до 75%;

улавливание абразивной пыли и оксида железа при работе точильно-шлифовальных, заточных станков в РММ пылеуловителями типа ПАР-МП (эффективность до 90 %);

улавливание аэрозолей соединений марганца и оксида железа в электростатических пылеуловителях типа ЭФВА - ГЕО-1 (эффективность 99 %), образующихся при сварочных работах в РММ.

Таблица 4.3-1 - Прогнозный перечень загрязняющих веществ, выбрасываемых в атмосферу

В целом предполагается выброс загрязняющих веществ в атмосферу 1322,05 тонн/год, из них 274,931 тонн/год твердых, 1047,119 тонн/год жидких и газообразных.

Обоснование класса предприятия по санитарной классификации и граница нормативной санитарно-защитной зоны (СЗЗ) выполнено на основании требований СанПиНа 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» с подтверждением принятой границы СЗЗ расчетами рассеивания загрязняющих веществ в приземном слое атмосферы промышленной площадки.

Размеры границы СЗЗ определены следующим образом:

промышленные объекты по добыче горных пород открытой разработкой;

(п. 7.1.3 Добыча руд и нерудных материалов, класс II, п.п. 2) - не менее 500 м;

отвалы и шламонакопители при добыче цветных металлов;

(п. 7.1.3 Добыча руд и нерудных материалов, класс II, п.п. 4) - не менее 500 м;

обогатительные фабрики с мокрым процессом обогащения.

(п. 7.1.3 Добыча руд и нерудных материалов, класс III, п.п. 6) - не менее 300 м.

Санитарный класс опасности проектируемого объекта определён вторым - по наиболее опасному санитарному классу с размером нормативной санитарно-защитной зоны от 300 до 500 м.

Наиболее вероятным объектом аварийного выброса в атмосферу загрязняющих веществ могут явиться неисправности технологического оборудования обогатительной фабрики и объектов кучного выщелачивания.

В процессе растаривания и растворения химических реагентов выделяются пары и пыль реагентов и в случае отступления от рекомендуемых технологических параметров (отсутствие специальной установки для растаривания, выход из строя вентиляционных систем), не исключается возникновение аварийной ситуации.

Поэтому при проектировании следует предусмотреть специальную сигнализацию на случай повышенного содержания загрязняющих веществ в воздухе (выше ПДК рабочей зоны), а так же устройство аварийной вентиляции.

При проведении взрывных работ при подготовке руды и пород вскрыши к выемке будут иметь место залповые выбросы породной пыли и газов в атмосферу.

На период возникновения залпового выброса произведены расчеты загрязняющих веществ и при этом установлено, что максимальные приземные концентрации на границе СЗЗ достигают следующих значений: пыль - 0,473 ПДК, азота диоксид - 0,249 ПДК.

При этом установлено, что изолинии рассеивания указанных загрязняющих веществ не выходят за границы нормативной СЗЗ.

4.3.1 Контроль качества атмосферного воздуха

Производственный контроль за соблюдением установленных нормативов выбросов (ПДВ) подразделяется на два вида: контроль непосредственно на источниках; контроль за содержанием вредных веществ в атмосферном воздухе (на границе нормативной СЗЗ предприятия).

Контроль за выбросами в атмосферу должен быть организован в соответствии с «Типовой инструкцией по организации системы контроля промышленных выбросов» по методикам, включенным в «Перечень методик выполнения измерений концентраций загрязняющих веществ в выбросах промышленных предприятий» в соответствии с «Методическим пособием по расчету, нормированию и контролю выбросов загрязняющих веществ в атмосферный воздух», СПб, 2002 г.

Контроль за соблюдением нормативов ПДВ на источниках выполняется в соответствии с планом графиком, разрабатываемым в разделе «Охрана окружающей среды» в составе проекта.

Контроль приземных концентраций в точках на границе СЗЗ по результатам расчета рассеивания должен проводиться по диоксиду азота, сернистому ангидриду, пыли неорганической: 70-20 % SiO2. Периодичность контроля будет определена при разработке программы мониторинга.

.4 Прогнозирование воздействия на подземные и поверхностные воды

При эксплуатации Жарчихинского месторождения возможны следующие изменения состояния поверхностных и подземных вод:

изменение уровней (понижение и повышение) водоносных горизонтов;

изменение запасов подземных вод;

нарушение взаимосвязи между подземными и поверхностными водами.

Наиболее крупными водотоками района расположения Жарчихинского месторождения являются рр. Саянтуй, Куйтун, Куналейка, Тарбагатайка, Жирим - правые притоки р. Селенга, которая протекает в 2,5 км западнее месторождения и является основной водопитающей артерией региона. Она является естественной западной границей района проектируемых работ, пересекая его с юга на север в поперечном направлении по отношению к местным горным массивам.

Жарчихинское месторождение приурочено к массиву хр. Цаган-Дабан, где основным типом подземных вод являются трещинные воды зоны трещиноватости интрузивных пород и трещинно-жильные воды разрывных тектонических нарушений.

Гидрогеологические условия Жарчихинского месторождения молибдена простые.

Месторождение расположено в зоне дренирования подземных вод и в области скудного питания. Главную роль в питании подземных вод играют жидкие атмосферные осадки, в основном это затяжные и ливневые дожди. Снежный покров практически уже в конце апреля, начале мая отсутствует, поэтому существенной роли в восполнении запасов подземных вод твердые осадки не играют. Составляющая баланса водопритока за счет жидких атмосферных осадков зависит от их интенсивности и продолжительности выпадения, коэффициента поверхностного стока и размером водосборной площади.

Приуроченность месторождения к высоким гипсометрическим отметкам местности предопределяет его высокую естественную дренированность. К тому же скудные условия атмосферного питания водоносной толщи на площади развития интрузивных образований обуславливает формирование ограниченных естественных запасов подземных вод и соответственно, низкую степень обводненности месторождения на полную глубину его разработки. Общая величина водопритока в пределах площади карьера составит 3845,5 м3/сут, в том числе за счет аккумуляции атмосферных осадков ливневого характера 970,5 м3/сут и 2875 м3/сут за счет сработки подземных вод. Радиус депрессионной воронки достигнет при этом 1008 м.

Рельеф местности позволяет организовать разработку месторождения до горизонта 748 м с отводом дренажных вод в пруды осветлители посредством строительства нагорных водоотводных канав.

Для откачки ожидаемого притока воды в карьер, предусматриваются водоотливные установка в количестве 2 штук марки ЦНС 180-340 (подача 180 м3/час). В качестве резервных насосов предполагается ЦНС 60-330 (подача 60 м3/час).

Загрязнение карьерных вод будет происходить взвешенными веществами до 2000 мг/л и нефтепродуктами до 10 мг/л. Химическое загрязнение возможно при окислении сульфидных руд. Для контроля загрязненности карьерных вод рекомендуется регулярно производить их химический анализ и при наличии химического загрязнения необходимо проектирование и строительство станции очистки карьерных вод.

Схема очистки, применимая к условиям Жарчихинского месторождения будет получена после уточнения химического состава карьерных вод.

Откачиваемая вода из карьера, после очистки на очистных сооружениях карьерных вод будет использоваться для технических нужд и на полив автодорог.

Подземные воды месторождения в зоне затрудненного водообмена характеризуются сульфатно-гидрокарбонатным натриевым составом и обогащены железом, фтором с превышением предельно допустимых концентраций для подземных вод хозяйственно-питьевого назначения. Горные породы в районе разработки месторождения характеризуются низкой водообильностью. Следовательно, в количественном и качественном отношении подземные воды месторождения не могут являться источником водоснабжения объектов Прибайкальского ГОКа.

Общий объем потребления свежей воды на площадке намечаемого к строительству комбината составит около 2700 тыс. м3 в год. (будут изыматься из стока в Байкал)

Предусматривается раздельная система водоснабжения объектов промплощадки на технологические нужды, хозяйственно-питьевое водоснабжение. Водозабор предусматривается разместить в 7-8 км северо-западнее промплощадки в интервале абсолютных отметок 500-550 метров, в районе с. Кордон. Источником воды на хозяйственно-питьевые и технологические нужды для вахтового поселка будет служить существующая скважина.

Схема водоснабжения хозяйственно-питьевой водой следующая: вода из скважин погружными насосами подается на установку обеззараживания. Обработанная вода подается в промежуточные резервуары емкостью 250 м3 насосной силовой станцией в 2 подъема, оттуда насосами перекачивается в напорные резервуары емкостью 200 м3, из которых поступает в расходную сеть.

Схема отведения стоков: хозяйственно-бытовые стоки от промышленной площадки обогатительной фабрики, площадки комплекса кучного выщелачивания вахтового поселка и площадки вспомогательных служб, отводятся системой водоотведения из полиэтиленовых труб на блочно-модульные установки биологической очистки хозяйственно-бытовых сточных вод, предназначенных для глубокой биологической очистки, доочистки и обеззараживания хозяйственно-бытовых сточных вод.

Очистка хозяйственно-бытовых стоков предусматривается на блочно-модульных установках. Установка обеспечивает полный цикл биоочистки и обеззараживания сточных вод с утилизацией песка и избыточного ила.

Прогнозный состав хозяйственно-бытовых сточных вод до и после очистки приведен в таблице 4.4-1.

Таблица 4.4-1 - Прогнозный состав бытовых сточных вод до и после очистки

Степень очистки на современных станциях биологической очистки позволяет достичь норм ПДК для водоемов рыбохозяйственного водопользования. Всего рекомендуется установить 4 блочно-модульные станции: в районе расположения вахтового поселка, в районе расположения промышленной площадки обогатительной фабрики, в районе расположения площадки комплекса кучного выщелачивания, и на межплощадочной территории вспомогательных служб.

После очистки хозяйственно-бытовые воды сбрасываются в хвостохранилище обогатительной фабрики.

Модульные очистные сооружения ливневых стоков рекомендуется расположить: 1 - на территории промышленной площадки комплекса кучного выщелачивания, 2- на межплощадочной территории обогатительной фабрики, включая склад ГСМ и 3- на площадке вахтового поселка.

Прогнозный состав поверхностного стока до и после очистки приведен в таблице 4.4-2.

Таблица 4.4-2 - Прогнозный состав поверхностного стока до и после очистки

Ливневые стоки площадки комплекса кучного выщелачивания после очистки используются в технологии кучного выщелачивания, с промышленных объектов после очистки направляются в хвосты обогатительной фабрики или включаются в процесс пылеподавления.

Сточные воды автомобильной мойки предусмотрено направить на установку очистки сточных УКО-2км и предусмотрено использовать в рабочем цикле автомойки.

Установка позволяет произвести очистку воды до нормативных требований к качеству воды на мойку автомобилей.

Мероприятия для снижения воздействия на поверхностные и подземные воды:

для предотвращения аварийных ситуаций на пульпопроводах и водоводах сооружаются дополнительные (аварийные) линии, производится планово-предупредительный ремонт. При прорыве трубопроводов выключается аварийный участок и производится ликвидация аварии.

при возникновении аварии на комплексе кучного выщелачивания производится сбор растворов в аварийную емкость и прекращается процесс выщелачивания до полного устранения причин аварийной ситуации;

при возникновении аварии на очистных сооружениях прекращается подача сточных вод до полной ликвидации аварии.

Так как объекты ООО «Прибайкальского ГОКа», расположены в буферной зоне озера Байкал на следующих этапах проектирования необходимо предусмотреть:

максимальное использование в производственном процессе очищенных сточных вод, образующихся на предприятии - карьерных, производственных, бытовых, ливневых;

использование современных методов очистки сточных вод по достижению норм ПДК для водоемов рыбохозяйственного водопользования;

- учитывая значительные объемы размещения отвалов, необходимо учесть неизбежность образования загрязненных подотвальных вод и на следующих этапах проектировании предусмотреть их сбор и очистку;

исключение сброса на рельеф условно очищенных сточных вод, согласно п. 6.7.1 Пособия к СНиП 11-01-95 по разработке раздела проектной документации «Охрана окружающей среды» п. 1 ст. 46 ФЗ от 27.12.2002 г. № 184-ФЗ «О техническом регулировании».

.4.1 Обоснование расположения объектов Прибайкальского ГОКа по отношению к головному водозабору г. Улан-Удэ

Головные водозаборные сооружения г. Улан-Удэ расположены на острове Спасском в долине реки Селенги, по административному делению - в Октябрьском районе г. Улан-Удэ. Водозабор инфильтрационного типа, работает на утвержденных запасах Спасского месторождения подземных вод, связанного с аллювиальным водоносным горизонтом, сформированным в песчано-гравийно-галечных отложениях.

Спасское месторождение подземных вод относится к месторождениям первой группы с простыми гидрогеологическими условиями - в речных долинах с обеспеченным восполнением запасов за счет поверхностных вод. В естественном режиме аллювиальных вод долины р. Селенги установлена тесная связь с режимом поверхностных вод. Сезонные колебания уровня подземных вод в естественном режиме, определяемые разного рода факторами и в частности колебаниями уровня воды в реке, выражены отчётливо. В паводковые периоды при кратковременном затоплении поймы происходит питание подземных вод речными водами, а в остальное время года естественный поток подземных вод направлен к реке или параллельно ее руслу (подземные воды питают реку). В условиях нарушенного режима на участках водозаборных сооружений структура подземного потока изменяется, а степень этих изменений зависит от производительности водозабора. На Спасском водозаборе зона влияния водоотбора находится в пределах 300-500 м от водозаборных рядов. Эксплуатационный водоносный горизонт по степени защищённости подземных вод от загрязнения с поверхности является недостаточно защищённым.

Зона санитарной охраны (ЗСО) головного водозабора г. Улан-Удэ выделена, согласно с требованиями СанПиН 2.1.4.1110-02, в составе пяти поясов: три пояса - для подземного источника водоснабжения; два пояса - для р. Селенга, как источника питающего инфильтрационный водозабор.

Размеры поясов ЗСО подземного источника невелики, все объекты, планируемые к строительству на Жарчихинском месторождении, будут находиться за пределами поясов ЗСО, на расстоянии более 20 км от границы третьего пояса подземного источника.

Размеры поясов для р. Селенги, как источника питающего Спасский водозабор, согласно с требованиями СанПиН 2.1.4.1110-02 (п. 2.3) составляют:

боковые границы второго пояса ЗСО от уреза воды в реке при гористой местности принимаются до вершины первого склона, обращенного в сторону источника водоснабжения, но не менее 750 м при пологом склоне и 1000 м при крутом;

боковые границы третьего пояса проходят по линии водоразделов в пределах 3-5 км от уреза воды в реке, включая притоки.

Планируемые к строительству объекты находятся за пределами границы второго пояса ЗСО для р. Селенга, как источника питающего Спасский водозабор. Границей третьего пояса охватывается площадь Жарчихинского месторождения, поэтому для исключения влияния Прибайкальского ГОКа на реку Селенга, как источника питающего Спасский водозабор, все основные промышленные объекты комбината вынесены за границу водораздела, в том числе: хвостохранилища, площадка обогатительной фабрики, площадка комплекса кучного выщелачивания, склады ГСМ и реагентов, вспомогательные объекты.

.5 Прогнозирование воздействия на земельные ресурсы

Основными видами воздействия на земельные ресурсы и почвенный покров при разработке и добыче полезного ископаемого являются:

изменение ландшафта (карьер, отвалы, хвостохранилище, промплощадка и т.д.);

загрязнение земель отходами производства и потребления;

уничтожение почвенного покрова;

уменьшение плодородия почв за счет: запыления загрязненных атмосферных осадков и поверхностного стока; уменьшения гумуса, угнетения и уничтожения биоты почвенного слоя; нарушения физико-механических свойств почвенного слоя; изменения химического состава;

возникновение боковой и донной эрозии, плоскостного смыва;

заболачивание и подтопление.

В проекте должно быть запланировано снятие растительного слоя почвы перед началом строительства на тех участках, на которых его слой превышает 10 см. Разработан раздел проекта «Консервация предприятия и рекультивация» в соответствии с «Основными положениями о рекультивации земель, снятии, сохранении и рациональном использовании плодородного слоя почвы», утвержденными приказом Минприроды Росси и Роскомзема от 22.12.1995 г. № 525/67 (зарегистрированы Минюстом 29.07.96 г. № 1136). При этом учитываются региональные природно-климатические условия и местоположения нарушенного участка. Рекультивация проводится на основании действующих экологических, санитарно-гигиенических, строительных, водохозяйственных и лесохозяйственных нормативов и стандартов: ГОСТ 17.4.2.02-83. Охрана природы. Почвы. Номенклатура показателей пригодности нарушенного плодородного слоя почв для землевания; ГОСТ 17.4.3.02-85. Охрана природы. Почвы. Требования к охране плодородного слоя почвы при производстве земляных работ; ГОСТ 17.5.1.03-86. Охрана природы. Земли. Классификация вскрышных и вмещающих пород для биологической рекультивации земель; ГОСТ 17.5.1.02-85. Охрана природы. Земли. Классификация нарушенных земель для рекультивации; ГОСТ 17.5.3.04-83. Охрана природы. Земли. Общие требования к рекультивации земель.

Основными объектами для рекультивации нарушенных земель во время строительства и эксплуатации горно-обогатительного предприятия будут являться:

отвалы вскрышных пород;

площадки, использовавшиеся в процессе эксплуатации для временного хранения руды;

отвал хвостов кучного выщелачивания;

хвостохранилище;

земли, отведенные под вахтовый поселок;

земли, отведенные под объекты производственного назначения;

полигон ТБО.

Работы по рекультивации планируется выполнять в три стадии:

рекультивация, осуществляемая в ходе строительства и после его окончания;

рекультивация, проводимая одновременно с проведением горных работ;

рекультивация, выполняемая после окончания отработки (снятия объекта с эксплуатации).

Предлагаемая последовательность ведения работ по рекультивации позволит в значительной степени смягчить воздействие на окружающую среду последствий проведения горных работ и обогащения руды.

Целью рекультивационных работ является создание для населения и объектов окружающей среды приемлемых и, в значительной степени, стабильных экологических условий, подобных существующим в настоящее время, при этом разумеется, что восстановление первоначального состояния не возможно.

Компактное размещение объектов горного производства; рациональное использование земель при складировании промышленных отходов и отходов потребления; применение технических средств и устройств, исключающих загрязнение территории химическими веществами и нефтепродуктами; устройство противоэрозионных сооружений; снятие плодородного и потенциально-плодородного слоя почвы, с раздельным складированием и хранением; своевременная рекультивация нарушенных земель; организация почвенного мониторинга позволит снизить техногенное воздействие на земельные ресурсы территории размещения объектов ГОКа.

.6 Прогнозирование воздействия отходов производства (виды, объемы, токсичность), способы утилизации

Одним из факторов техногенного воздействия на окружающую среду вызванного строительством и эксплуатацией горно-обогатительного предприятия будет являться образование в процессе хозяйственной деятельности и последующее размещение отходов производства и потребления.

При строительстве и эксплуатации Жарчихинского месторождения на объектах Прибайкальского ГОКа расположенных на Байкальской природной территории прогнозируется образование следующих видов отходов:

пустые породы;

отходы обогащения руды;

золошлаки от сжигания углей;

отходы тары реагентов;

отходы тары из-под ВВ;

древесные отходы от расчистки территории;

отходы от ремонта и обслуживания машин и механизмов;

отходы очистных сооружений хозяйственно-бытовых и ливневых вод;

бытовые отходы.

Перечисленные отходы относятся к различным классам опасности для окружающей среды. Всего имеется 5 классов опасности отходов для окружающей природной среды. Первый класс - чрезвычайно опасные отходы, второй класс - высокоопасные, третий класс - умеренно опасные, четвертый класс - малоопасные, пятый класс - практически не опасные отходы.

Степень вредного воздействия опасных отходов на окружающую природную среду: первый класс - очень высокая, второй - высокая, третий - средняя, четвертый - низкая, пятый - очень низкая.

Поэтому размещение и временное накопление отходов должно строго соответствовать санитарным нормам и правилам.

При этом чрезвычайно опасные отходы (1 класс опасности для окружающей природной среды) могут быть представлены только отработанными ртутными люминесцентными лампами.

Следует отметить, что открытый способ отработки месторождения определяет значительный объем образования отходов пустых пород (вскрышных пород) и отходов обогащения руды (хвостов обогащения).

Производительность предприятия по вскрыше (объем вскрышных пород) при разработке запасов 23 года составляет 94,6 млн. м3.

Выщелоченные породы предусмотрено складировать в отвал хвостов кучного выщелачивания. Объем хвостов выщелачивания составляет 1165319 т/год.

Отвальные хвосты с обогатительной фабрики складируются в хвостохранилище. Объем складирования отвальных хвостов составляет 2496240 т/год (2496,24 тыс. т/год).

В результате расчистки территории образуются отходы лесозаготовок и вырубок. Объем образования отходов лесозаготовок составляет 15646 т/год.

Прогнозируемые объемы отходов стеклянной тары, образующейся при использовании реагентов на комплексе кучного выщелачивания составят - 50 т.

Объемы образования различных отходов от использования машин и механизмов находятся в прямой зависимости от вариантов отработки запасов с бортовым содержанием молибдена и с увеличением производительности предприятия будут иметь максимальные объемы.

Прогнозируемые объемы образования различных отходов от ремонта и обслуживания машин и механизмов составят:

аккумуляторы с электролитом - 2,5 т/год;

масла отработанные - 47,0 т/год;

обтирочный материал - 0,5 т/год;

фильтры масляные - 0,14 т/год;

шины пневматические - 18,0 т/год;

металлолом - 8,5 т/год.

Прогнозируемые объемы отходов стальной тары, образующейся при использовании реагентов на комплексе кучного выщелачивания, находятся в прямой зависимости от производительности промышленного предприятия, примерный объем составит - 128 т.

При замене транспортерной ленты образуются обрезки резины в количестве 3,5 т/год.

Прогнозируемые объемы отходов, образующиеся при работе РММ составят:

обтирочный материал - 0,308 т/год;

огарки сварочных электродов - 0,2 т/год;

стружка черных металлов - 0,136 т/год;

абразивные круги отработанные - 0,055 т/год.

Прогнозируемый объем отходов, образующийся при работе очистных сооружений составит:

всплывающая пленка - 3,0 т/год;

осадок ливневых вод - 60,5 т/год;

угольные фильтры - 1,8 т/год;

очищенный ливневый сток - 10800 м3/год;

осадок хоз-бытовых стоков - 110,6 т/год;

очищенные хоз-бытовые стоки - 473000 м3/год;

осадок мойки автотранспорта - 0,2 т/год.

При работе производственной отопительной котельной образуются золошлаковые отходы (ЗШО) от сжигания углей в количестве около 1500 т/год.

В результате зачистки резервуаров хранения ГСМ и удаления проливов топлива образуются следующие виды отходов: шлам очистки емкостей от нефти (1,135 т/год) и песок, загрязненный нефтепродуктами (0,057 т/год).

Отходы древесно-волокнистых плит образуются при растарке ВВ на складе ВМ. Объем образования отходов плит ДВП составит 6,1 т/год.

Годовое количество бытовых отходов составляет 37,4 т.

Прогнозируемые способы утилизации, обезвреживания, складирования отходов производства и потребления.

Прогнозируемые объемы основных видов образующихся отходов подлежат долговременному накоплению или захоронению в специально отведенных местах. Складирование пустых пород будет осуществляться в отвалы. Поскольку породы, слагающие карьеры и отвалы по своему составу не отличаются от общего геохимического фона территории, отвалообразования, как фактор загрязнения природной среды, могут быть рассмотрены только с позиций формирования техногенных микроландшафтов на территории воздействия.

Часть объема вскрышных пород, образующегося в начальный период эксплуатации предприятия, будет использоваться для строительства дамб хвостохранилища, для строительства и ремонта дорог, для вертикальной планировки. По окончании отработки месторождения отвалы подлежат обязательной рекультивации.

Выщелоченные породы предусмотрено складировать в отвал хвостов кучного выщелачивания.

Отвальные хвосты с обогатительной фабрики складируются в хвостохранилище.

С целью снижения высоты ограждающей дамбы (плотины) и рационального использования рельефа местности предусматривается строительство двух хвостохранилищ (1 и 2 очереди заполнения), суммарная вместимость которых обеспечит складирование хвостов переработки всего объёма утверждённых запасов сульфидных руд.

С целью оценки воздействия вскрышных пород и хвостов обогащения руды на окружающую среду необходимо провести расчет класса опасности отходов для окружающей среды и подтверждение его биотестированием в специализированной аккредитованной лаборатории.

Отходы лесозаготовок передаются населению для собственных нужд.

Стеклянный бой; обрезки резины; абразивные круги отработанные; осадок хозяйственно-бытовых стоков очистных сооружений; золошлаковые отходы подлежат размещению на полигоне ТБО.

Аккумуляторы с электролитом передаются в специализированную организацию для подготовки к использованию.

Нефтесодержащие отходы (масла отработанные, обтирочный материал, отработанные масляные фильтры, угольные фильтры, всплывающая пленка, шлам очистки емкостей, песок, загрязненный нефтепродуктами, осадок ливневых стоков, осадок мойки автотранспорта) предполагается утилизировать в специализированной установке путем сжигания.

Шины пневматические подлежат размещению на полигоне ТБО или передаются на переработку в специализированную организацию.

Лом металлов, стальная тара, стружка черных металлов, огарки стальных сварочных электродов сдаются в пункты приема.

Очищенные хозяйственно-бытовые стоки и ливневые стоки используются на полив технологических дорог и площадок карьера.

Отходы древесно-волокнистых плит предполагается утилизировать в специализированной установке путем сжигания.

Прогнозируемая возможность аварийных ситуаций при размещении отходов.

В случае пролива электролита необходимо произвести нейтрализацию кислоты раствором щелочи, собрать загрязненный грунт в емкость, в случае разлива электролита в помещении, необходимо собрать раствор после нейтрализации. Места хранения аккумуляторов оборудуются поддонами из кислостойкой резины, во избежание проливов электролита.

В случае пролива отработанных масел место разлива засыпать песком или опилками, после впитывания масла произвести сбор подсыпаемого материала в емкость. Места хранения бочко-тары отработанных масел необходимо оборудовать поддонами, исключающими проливы масел на почву. Отработанные масла хранятся в закрытых емкостях на площадке с водонепроницаемым покрытием с соблюдением правил противопожарной безопасности. Не допускается переполнение емкостей и проливы на почву, попадание воды внутрь емкостей для хранения масла.

При розливе и попадании шлама на почву произвести обвалование места розлива, собранный шлам сжечь в котельной.

Для снижения пыления отвал вскрышных пород рекомендуется орошать. Поверхность отвала должна быть защищена от размывов отводной канавой со сбросом поверхностного стока в отстойник.

Хранение песка, загрязненного маслами, производится на площадке с водонепроницаемым покрытием на территории склада ГСМ, с соблюдением правил противопожарной безопасности. В случае возгорания тушение производится пенными огнетушителями или песком.

Не допускается поступление в контейнеры для мусора отходов, не разрешенных к приему на свалке, использование мусора на подсыпку дорог.

Хранение обтирочного материала, загрязненного маслами, допускается в закрытых металлических емкостях на водонепроницаемых покрытиях с соблюдением правил пожарной безопасности. Не допускается поступление обтирочного материала в контейнеры для мусора, в случае возгорания применяются средства пожаротушения.

Согласно правилам пожарной безопасности вблизи мест временного хранения пожароопасных отходов предусматриваются средства пожаротушения.

.7 Прогнозирование воздействия на растительность

Строительство и эксплуатация планируемого горнорудного предприятия в определенной мере будет негативно воздействовать на растительный мир.

Негативное воздействие выразится в следующем:

будут ликвидированы существующие растительные сообщества в границах горного отвода и на площадках размещения карьера, отвалов, хвостохранилищ, отвала хвостов кучного выщелачивания и др.

возможное химическое загрязнение территории может вызвать изменение структуры и продуктивности растительных сообществ, находящихся в непосредственной близости от источников воздействия;

возможное химическое загрязнение территории и усиление запыленности от автомобильных дорог в период эксплуатации предприятия может оказать воздействие на биологическую продуктивность и качество не древесных растительных ресурсов: пищевых, лекарственных и кормовых растений расположенных на прилегающей к земельному отводу территории.

Для определения компенсационных средств от ущерба, наносимого лесному фонду, необходимо получить акт технического обследования площадей планируемых к отведению, составленный территориальным Агентством лесного фонда. На основании этого документа можно будет оценить породный состав древесной растительности, его возраст, бонитет, полноту и общий запас древесины.

Своевременная уборка порубочного материала в период строительства, недопущение химического загрязнения территории, перемещение техники в пределах специально отведенных дорог позволит максимально сохранить естественное разнообразие флоры и растительного мира в районе строительства и функционирования ГОКа, исключить возникновение благоприятных условий для размножения вредителей леса и вероятность возгорания лесных участков.

В период эксплуатации горнорудного предприятия возможно техногенное загрязнение и изменение природного ландшафта, поэтому требуется постоянный контроль за состоянием окружающей среды и проведение специальных природоохранных мероприятий, как на месторождении, так и на прилегающих территориях, с выполнением мероприятий закладываемых в проект рекультивации.

При проведении мониторинга и соблюдении мероприятий по рекультивации воздействие на растительный мир в районе месторождения не несет необратимых и безвозвратных последствий и будет ограничено площадью земельного отвода.

4.8 Прогнозирование воздействия на животный мир

При освоении Жарчихинского месторождения возможно ожидать изменение охотничье-промысловой характеристики на территории влияния по следующим причинам:

отчуждение площадей под горно-обогатительное предприятие;

беспокойство и отселение представителей животного мира с прилегающей к земельному отводу территории;

воздействие социального фактора на животный мир (увеличение пресса охоты и браконьерство, увеличение количества антропогенных пожаров).

В видовом составе охотничьих животных значительных изменений не произойдет, изменения могут коснуться численности за счет миграции животных в соседние угодья.

В районе прогнозируемого горно-обогатительного предприятия отсутствуют водоемы, играющие значительную роль в сезонной миграции птиц.

В процессе эксплуатации прогнозируемого горно-обогатительного предприятия не планируется использование сильнодействующих и ядовитых веществ. Все реагенты будут находиться в герметичной таре в специально оборудованных помещениях, их попадание в окружающую среду полностью исключено. Хвостохранилище будет размещено за пределами водоохранных зон водотоков.

Очистка сточных вод перед сбросом до нормативов рыбохозяйственного значения, исключение залповых сбросов загрязняющих веществ, размещение и захоронение бытовых и промышленных отходов согласно санитарным нормам и правилам позволит снизить ущерб, наносимый рыбным запасам до минимума.

Компенсационные средства от ущерба, наносимого рыбным запасам водотоков в процессе хозяйственной деятельности промышленного предприятия, после согласования с органами рыбоохраны рекомендуется направить на специальный расчетный счет ФГУ «Байкалрыбвод» для последующего финансирования рыбохозяйственных мероприятий.

Отрицательное влияние на состояние речных экосистем окажет вырубка лесной растительности и уничтожение почвенно-растительного слоя на площадях водосборов водотоков в районе строительства.

5. Мероприятия по охране и рациональному использованию природных ресурсов

Снижение уровня воздействия на окружающую среду при строительстве и эксплуатации горно-обогатительного предприятия обеспечивается:

выполнением природоохранных мероприятий, которые должны предусматриваться проектом;

применением технологических процессов и оборудования соответствующего современному уровню развития науки и техники;

применением мероприятий по сокращению выбросов и сбросов загрязняющих веществ в окружающую среду;

соблюдением персоналом предприятия технологической дисциплины производственного процесса;

организацией постоянного мониторинга за состоянием объектов окружающей среды.

С целью снижения негативного воздействия на объекты окружающей среды будут осуществлены следующие мероприятия:

пылеподавление на карьерах и отвалах пустых пород, складах руды, автодорогах, укрытие узлов перегрузки и измельчения на дробильных установках;

оснащение пылегазоочистными устройствами вентиляционных систем обогатительной фабрики и гидрометаллургического цеха, котельной;

использование очистных сооружений для очистки хозяйственно-бытовых, карьерных и поверхностных стоков, до концентраций, не превышающих предельно допустимые для водных объектов рыбохозяйственного водопользования;

устройство нагорных канав, руслоотводов вокруг разрабатываемых территорий;

снижение землеёмкости проектируемого предприятия, за счет более компактного размещения объектов горного производства;

максимальное снижение размеров и интенсивности выбросов (сбросов), загрязняющих веществ на территории предприятия;

рациональное использование земель при складировании промышленных отходов и отходов потребления;

обязательное снятие плодородного и потенциально-плодородного слоя почвы, с раздельным складированием и хранением;

широкое применение технических средств и устройств, исключающих загрязнение территории химическими веществами и нефтепродуктами;

устройство противоэрозионных сооружений;

рекультивация нарушенных земель;

предусмотреть перемещение техники в пределах специально отведенных дорог;

проводить тщательную уборку порубочного материала, для исключения возникновения благоприятных условий для размножения вредителей леса и в целях профилактики пожаров;

исключить вероятность возгорания лесных участков;

частичное использование вмещающих пород для строительства подъездных дорог, ограждающих дамб и т.д.;

организация сбора производственных и бытовых отходов в специальные контейнеры и своевременный вывоз их на полигон и специализированные организации;

складирование хвостов переработки ОФ и КВ в накопители для последующей их переработки при разработке соответствующих технологий;

устройство противофильтрационного экрана в хвостохранилище;

заправка горно-транспортного оборудования в специально организованных местах;

соблюдение правил пожарной безопасности.

В целях обеспечения охраны окружающей среды при обращении с отходами производства и потребления на предприятии предусматривается строительство и эксплуатация полигона твердых бытовых и промышленных отходов 3-5 классов опасности, площадь полигона составит 3,35 га.

6. Предупреждение и ликвидация последствий чрезвычайных ситуаций

На предприятии, отрабатывающем месторождение Жарчихинское, возможно возникновение локальных чрезвычайных ситуаций (ЧС) природного и техногенного характера.

Возможны следующие ЧС природного характера:

лесной пожар;

удар молнии;

затопление выработок атмосферными осадками;

опасные землетрясения.

Также возможно возникновение следующих ЧС техногенного характера: инвестирование строительство месторождение

оползневые явления в выработках и на отвалах;

несанкционированный взрыв ВМ (при хранении, транспортировании, применении).

Для предотвращения возникновения ЧС необходимо осуществлять ряд инженерно-технических и организационных мероприятий:

создание противопожарных минерализованных полос;

оборудование молниезащиты зданий и сооружений;

проходка нагорных, водоотводных и дренажных канав, устройство карьерного водоотлива;

мониторинг состояния бортов выработок и отвалов;

соблюдение правил обращения с ВМ.

Для снижения негативных последствий возможных ЧС на предприятии необходимо своевременно и тщательно осуществлять разработку планов ликвидации аварий и пожаров. Все сотрудники должны знать содержание указанных планов, уметь четко и оперативно действовать по ним в случае возникновения нештатной ситуации.

Для ликвидации негативных последствий ЧС на предприятии необходимо организовывать аварийно-спасательные формирования из числа работников разреза, а также запасы материальных средств для ликвидации последствий ЧС.

Организации, осуществляющие деятельность по разработке месторождений полезных ископаемых открытым способом, в соответствии со ст. 10 Федерального закона «О промышленной безопасности опасных производственных объектов» обязаны заключать договора на обслуживание со специализированными профессиональными аварийно-спасательными формированиями.

7. Мониторинг окружающей среды

При строительстве и эксплуатации горно-добычного и перерабатывающего производства необходима организация системы экологического мониторинга. Мониторинг проводится для оценки соблюдения действующих природоохранных нормативов по предельно-допустимому содержанию вредных химических веществ в водах поверхностных водоёмов, подземных водах, воздухе, а также влияния промышленной технологии на состав почв (содержания в них металлов в подвижных формах).

Экологический мониторинг включает 3 основные направления, обеспечивающие контроль за защитой и сохранением окружающей среды в зоне воздействия существующих и проектируемого объектов (таблица 5-1):

. Эксплуатационный мониторинг - мониторинг производства;

. Экологический мониторинг - мониторинг окружающей среды;

. Дополнительные исследования и опытно-методические работы (ОМР) по охране окружающей среды.

Таблица 7-1 - Структура мониторинга

Эксплуатационный мониторинг представляет собой регулярный (ежедневный, еженедельный, ежедекадный или ежемесячный, в зависимости от характера воздействия) ведомственный мониторинг тех эксплуатационных процессов, которые могут вызвать потенциальные воздействия на окружающую среду. Информация, собранная при осуществлении такого мониторинга, будет использоваться в ходе оперативного управления производством и технологическими процессами. Он должен включать централизованный контроль за технологическими процессами, а также другие действия, направленные исключительно на контроль экологических аспектов эксплуатации объекта.

Экологический мониторинг - это регулярный или периодичный (ежемесячный, сезонный, через определенные годы) ведомственный и государственный мониторинг различных компонентов окружающей среды для контроля соблюдения экологических нормативов и условий, установленных для объекта. Основными разделами экологического мониторинга являются слежение за загрязнением воздуха, качеством воды, изменением количественного и качественного состава почв, растительности и животного мира, водной биоты, а также социально-экологический мониторинг. Если мониторинг воздуха, воды должен быть постоянным, то слежение за состоянием почв, растительности, животного мира является периодическим и осуществляется не реже, чем через каждые 5-10 лет.

Дополнительные научные исследования проводятся для сбора информации с целью дальнейшего улучшения производственной экологической практики, они могут проводиться при дополнительном финансировании недропользователем или государством.

Экологический мониторинг за состоянием окружающей природной среды при проведении промышленных работ осуществляется в три этапа:

. Оценка существующего состояния природной среды в районе ведения работ.

. Производственный контроль состояния промышленных и природных объектов в период осуществления хозяйственной деятельности.

Мониторинг за состоянием природной среды по окончании ведения горных работ.

Для осуществления программ мониторинга на Жарчихинском месторождении планируется предусмотреть организацию специализированной экологической службы, с организацией собственной экологической лаборатории, что позволит вести на предприятии первичный сбор и обработку данных по фактическому состоянию компонентов природной среды.

На этапе экологического мониторинга предусматривается осуществление горно-экологического мониторинга техногенных и природных объектов в процессе деятельности предприятия.

К основным технологическим процессам, на которые распространяется действие горно-экологического мониторинга, относятся:

вскрышные и подготовительные работы;

добычные работы;

размещение пустых пород и отходов производства;

переработка сырья;

эксплуатация гидротехнических сооружений;

рекультивация нарушенных горными работами земель.

При этом одной из основных функций горно-экологического мониторинга, проводимого в период производственной деятельности, являются наблюдения за загрязнением атмосферы, поверхностных и подземных вод, почвенно-растительного покрова.

Основные направления и методы обеспечения горно-экологического мониторинга следующие:

. Соблюдение системы разработки месторождения, которая обеспечивает ведение добычных работ в пределах горного отвода.

Разработка месторождений должна осуществляться в строгом соответствии с «Едиными правилами безопасности при разработке месторождений полезных ископаемых подземным способом», «Едиными правилами безопасности при взрывных работах», «Правилами технической эксплуатации рудников, приисков и шахт, разрабатывающих месторождения цветных, редких и драгоценных металлов».

. Наблюдения за устойчивостью откосов отвалов, и бортов карьера которые проводятся:

визуальным наблюдением за устойчивостью;

инструментальными наблюдениями по реперам на наблюдательных станциях, заложенных на наблюдаемых объектах.

Инструментальные наблюдение за состоянием отвалов осуществляет маркшейдерская служба предприятия в соответствии с «Инструкцией по наблюдениям за деформациями бортов, откосов уступов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости».

. Учет движения запасов полезных ископаемых и потерь при их разубоживании обеспечивается:

разработкой месторождений в соответствии с проектом, выполненным с соблюдением «Единых правил охраны недр при разработке месторождений твердых полезных ископаемых»;

ежегодным согласованием планов развития горных работ, нормативов и плановых потерь с округом Госгортехнадзора;

ведением установленной геологической и маркшейдерской документации и обеспечением ее сохранности;

проведением эксплуатационной разведки в соответствии с проектом;

осуществлением ежегодного учета состояния и движения запасов, потерь и разубоживания, а также учета запасов по степени их подготовленности к отработке по формам статотчетности 5-ГР, 70-ТП, 71-ТП;

списанием запасов в соответствии с Приказом № 31/19 от 14.02.94 г. Роскомнедра и Госгортехнадзора России.

Учет использования водных ресурсов, выбросов и сбросов загрязняющих веществ в атмосферу и водные объекты, контроль загрязнения компонентов природной среды обеспечиваются выполнением следующих мероприятий:

оформлением и утверждением в контрольных органах проектов норм ПДВ и НДС;

оформлением и утверждением в контрольных органах проектов лимитов образования и размещения отходов;

ежегодным представлением в государственные органы по природопользованию данных статистической отчетности по формам 2-ТП (воздух), 2-ТП (водхоз), 2-ТП (отходы);

организацией производственного и ведомственного контроля за состоянием компонентов природной среды, который предусматривает инструментально-лабораторный выборочный систематический контроль источников загрязнения.

.1 Контроль качества атмосферы.

Производственный контроль качества атмосферы организуется в соответствии с рекомендациями ОНД-90.

На предприятии рекомендуется в соответствии с графиком планово-предупредительного ремонта проводить проверку технического состояния двигателей внутреннего сгорания работающей техники.

При организации производственного контроля на организованных источниках основной задачей является выбор конкретных источников, подлежащих систематическому контролю. При этом используется дополнительная информация о расчетной максимально разовой концентрации и данные по эффективности работы пылегазоочистного оборудования. Плановые измерения на источниках 1-ой категории производятся 1 раз в 3 месяца.

Перечень источников, на которых предусматривается систематический контроль, параметры и перечень контролируемых ингредиентов, определятся при пуске предприятия.

.2 Контроль природных и сточных вод, питьевой воды.

На объектах месторождения осуществляются следующие виды контроля за количеством и качеством потребляемой воды, сточных и природных вод:

а) учет количества потребляемой воды ведется по объему забранной из источника воды. Водомерные узлы устанавливаются на водозаборе в помещении станции;

б) контроль за качеством питьевой воды проводится по микробиологическим, химическим и органолептическим показателям. Лабораторно-производственный контроль осуществляется в соответствии с санитарными нормами и правилами. Перечень показателей и частота отбора проб согласовываются с органами Санэпиднадзора с учетом местных природных и санитарных условий. Отбор проб ведется из резервуаров запаса воды. По требованию органов Санэпиднадзора могут быть установлены дополнительные точки отбора проб;

в) контроль качества бытовых сточных вод производится по физико-химическим и бактериологическим показателям согласно Правилам технической эксплуатации очистных сооружений. Отбор проб производится 1 раз в квартал;

г) контроль качества дождевых и карьерных вод производится по химическим показателям. Организуются посты в месте сброса из специальных сборников дождевых стоков промышленных площадок. Наблюдения производятся в течение теплого времени года с проведением химического анализа проб воды. Контролируемые ингредиенты аналогичны контролируемым ингредиентам природных вод;

д) контроль природных вод. Контроль природных вод предусматривает мониторинг поверхностных водных объектов и подземных вод, контроль воды наблюдательных скважин;

е) контроль качества снежного покрова. Отбор снежного покрова осуществляется на постах отбора проб воздуха. Наблюдения производятся 1 раз в год (март-апрель) с отбором проб снега и проведением химического анализа. Контролируемые ингредиенты аналогичны контролируемым ингредиентам природных вод.

.3 Контроль почв. Места отбора проб почв рекомендуется организовать на границе СЗЗ. Наблюдения производятся в течение теплого времени года с проведением химического анализа проб почв. Контролируемые ингредиенты: медь, цинк, свинец (подвижные формы).

Для получения сопоставимых данных экологического мониторинга при проведении указанных выше анализов применяются методики, аттестованные и допущенные к использованию для целей государственного экологического контроля.

На основании результатов текущего горно-экологического мониторинга, осуществляемого в процессе хозяйственной деятельности, должны регулярно производиться анализ и оценка состояния окружающей природной среды и использования природных ресурсов при ведении горных работ с последующей разработкой рекомендаций по предотвращению или снижению вредного влияния. Эту работу проводит экологическая и геологическая служба предприятия с привлечением, при необходимости, специализированных организаций.

На третьем (заключительном) этапе экологического мониторинга проводятся исследования состояния природных сред после отработки месторождения.

Третий этап мониторинга будет рассмотрен при выполнении проекта ликвидации предприятия. Программа третьего этапа должна разрабатываться в соответствии с результатами текущего производственного контроля второго этапа и выполняться специализированными организациями по отдельному договору.

Заключение

Материалы, представленные в книге «Декларация о намерениях инвестирования в строительство предприятий, зданий и сооружений», служат основанием для получения решения местного органа исполнительной власти о возможности реализации намерений инвестирования в строительство ООО «Прибайкальский ГОК», могут использоваться для проведения социологических исследований и опросов общественного мнения о возможности строительства комбината и различных переговоров с государственными и местными органами власти.

В представленной книге учтены экологические требования, предъявляемые при планируемом размещении объектов Прибайкальского ГОКа в буферной зоне на Байкальской природной территории и определены природоохранные мероприятия по исключению негативного воздействия на компоненты окружающей среды.

Прогнозная оценка воздействия на окружающую среду объектов горнодобывающего, обогатительного и вспомогательного производства ООО «Прибайкальский ГОК» показала, что при выполнении всех перечисленных в данном документе природоохранных мероприятий, воздействие на окружающую среду будет минимальным, нагрузка на экосистему испрашиваемой к промышленному освоению территории будет соответствовать условиям не превышения ПДК.

Проектные решения на строительство и эксплуатацию горнодобывающего и перерабатывающего предприятия на базе Жарчинского месторождения подлежат обязательному рассмотрению государственной экспертизы на стадии разработки проектно-сметной документации.

Следует особо отметить, на промплощадке ГОКа в пределах границы нормативной СЗЗ, определенной для предприятия от 300 м до 500 м, воздействие будет локальным.

Список использованных источников

1.Гиясов А. Конструирование гражданских зданий: Учебное пособие. - М.: Издательство Ассоциации строительных вузов, 2010. - 432 с.

.Проектирование крупнопанельного бескаркасного многоэтажного жилого здания : метод. указания по выполнению курсового проекта и практических работ / Е. В. Чернова - Нижний Тагил : НТИ (ф) УГТУ-УПИ, 2008. - 72 с.

.Расчет звукоизоляции ограждающих конструкций : метод. указания к выполнению диплом. и курс. проектов. по архитектуре / Е. В. Чернова. - Нижний Тагил : НТИ (ф) УГТУ-УПИ, 2011. - 30с.

.Теплотехнический расчет ограждающих конструкций : метод. указания по курс. и диплом. проектированию / сост. А. И. Михайлова. - Нижний Тагил : НТИ (ф) УГТУ-УПИ, 2009. - 34 с.

Приложение

Схема зонирования Байкальской природной территории

Жарчихинское молибденовое месторождение
