1. Изобретение печатных машин

.1 Ручной деревянный станок. Предпосылки изобретения И. Гутенберга

станок печатный издательский ротационный

Как мы уже знаем, до изобретения книгопечатания книги изготовлялись путем ручной переписки. На такое изготовление затрачивалось много времени и сил. Кроме того, в процессе переписывания неизбежно возникали ошибки. При неоднократной переписке это часто приводило к искажению подлинника. Да и получить таким способом много одинаковых экземпляров было нельзя. Даже в тех случаях, когда несколько переписчиков под диктовку писали один и тот же текст, неизбежно появлялись различные ошибки и описки, искажавшие первоначальный текст. Книги, переходившие из рук в руки, быстро изнашивались, многие древние фолианты терялись бесследно, поэтому издавна предпринимались попытки найти способ получения в сжатые сроки множества одинаковых экземпляров книги.

К середине XV в. в Европе были известны основные процессы, которые легли в основу величайшего изобретения, сделанного И. Гутенбергом. Издавна применялись следующие печатные процессы: бескрасочное тиснение, печатание на тканях, печать с ксилографических форм. Иногда использовались и наборные формы, например, для тиснения на переплетных крышках орнаментов, набранных с помощью отдельных небольших штампов. Стали употребляться также процессы гравирования на металле, отливные процессы. Считается, что в основу конструкции печатного пресса была положена конструкция отжимных прессов, производивших отжим винограда для вина, и нашедших тогда широкое применение. В быту использовались цветные металлы, например, из легкоплавкого олова делали различную посуду. Олово вошло в состав сплава для типографских литер. В г. Майнце было хорошо развито ювелирное дело, с которым тесно связана чеканка монет - процесс, во многом аналогичный изготовлению шрифтов. Гениальность Гутенберга состояла в том, что он объединил уже известные технологии, оборудование и использовал все это для размножения текстовой информации.

Возникла и объективная необходимость изобретения книгопечатания. В Германии были созданы бумажные мельницы, следовательно, появился дешевый материал для печати. В XV в. рукописная книга на бумаге стала более привычной, доступной достаточно широким кругам обеспеченного населения. Она перестала считаться дорогостоящей редкостью. В домах профессоров, ученых, писателей появились небольшие частные библиотеки. Повысились требования к качеству книг, и на первое место вышел вопрос об унификации текстов, основной причиной искажения которых явилась ручная переписка. Часто переписчики искажали тексты, внося в них свои изменения. Бороться с этим можно было только с помощью книгопечатания. Только при книгопечатании нормой становился текст, размноженный в виде сотен и тысяч совершенно одинаковых экземпляров.

С каждым годом возрастал спрос на учебную литературу, и ручная переписка не могла удовлетворить его. Школы и университеты нуждались в большом количестве книг, учебных пособий, имевших единообразное содержание; дать такое единообразие могло только механическое воспроизведение текстов.

Впервые он был механизирован с помощью печатного станка, сконструированного И. Гутенбергом (рис. 1). Наборная форма, закрепленная

Рис. 1. Схема, иллюстрирующая принцип работы станка И. Гутенберга: 1 - массивные колонны; 2 - перекладина; 3 - винт; 4 - рукоятка; 5 - нажимная плита (пиан); 6 - талер

В специальной раме, помещалась на гладкую поверхность печатного станка - талер 6. Талер размещался между двух массивных столбов 1. В перекладине 2 между столбами ходил винт 3, на конце которого была закреплена гладкая доска - пиан 5. Для того чтобы опустить доску, нужно было повернуть специальную рукоятку 4. Опускаясь, пиан плотно прижимал бумажный лист к покрытой краской печатной форме. Когда рукоятку отводили в обратную сторону, пиан поднимался, и можно было вынуть готовый оттиск, нанести на форму краску, положить бумагу и повторить печатный процесс. Для получения оттиска высокого качества нужно было обеспечить равномерное распределение давления (натиска) по поверхности печатной формы. Однако отливавшиеся в те времена литеры не имели строго одинаковой высоты, кроме того, в прессе не обеспечивалось строгой параллельности пиана и талера. Для создания равномерного натиска Гутенберг размещал между нажимной плитой и бумагой декель - мягкий материал, ткань или пергамент. Покрывать форму краской, накладывать на нее бумагу и декель, когда она находилась под нажимной плитой, было неудобно. Поэтому Гутенберг устанавливал форму не прямо на стол, а на подвижную каретку. Наконец, печатный станок был обеспечен специальным устройством, которое облегчало точное наложение бумажного листа на печатную форму.

Благодаря изобретению Гутенберга, книгопечатание быстрыми темпами распространилось по странам Европы: в Швейцарии, Нидерландах, Франции, Венгрии, Испании, Чехии и т.д. За 50 лет было основано более 1000 типографий, выпустивших в свет около 10 млн. экз. книг.

1.2 Изобретение тигельных печатных машин

С течением времени станок Гутенберга перестал удовлетворять все возраставшие потребности в полиграфической продукции. Скорость работы станка была невелика. Даже созданный в 1800 г. Ч. Стенгопом печатный станок, полностью состоявший из металла и позволявший печатать с форм, имевших в два раза большую площадь, чем формы для деревянных станков, был не в состоянии обеспечить требовавшуюся производительность печатного процесса. В 1803 г. изобретатель печатных машин Фридрих Кениг предпринял попытку усовершенствовать печатный станок. Он построил механизированный печатный стан. В этом стане наряду с созданием давления был механизирован процесс нанесения краски. Краска наносилась на форму с помощью вращающихся кожаных валиков. Давление создавалось нажимной доской, которая сама опускалась на форму с краской и бумагой. Эта машина была громоздка, а ее производительность - невысока. Ф. Кениг в дальнейшем пошел по принципиально иному пути и изобрел плоскопечатные машины. Совершенствование же печатного стана привело к созданию тигельных печатных машин. В 1807 г. была изобретена первая печатная машина производительностью 400 отт/ч - тигельная машина высокой печати, у которой печатная форма и давящая поверхность были плоскими.

Одну из первых таких машин построил американец А. Адам, В отличие от печатного стана, форма в такой машине устанавливалась на вертикально расположенной плоскости, а давящей поверхности (тиглю) сообщалось вращательное движение. В последствии появилось большое количество тигельных печатных машин, в которых был механизирован процесс нанесения краски на форму и процесс создания давления. Но не был решен вопрос с автоматической подачей бумаги в зону печатания. Все подобные машины имели малый формат, но позволяли добиться высокого качества печати, что было важно при изготовлении малоформатной и малотиражной продукции. Эти машины использовались в печати свыше 130 лет, однако, в настоящее время имеют лишь ограниченное применение в переплетных процессах - используются для отделки переплетных крышек.

В свое время над созданием тигельных машин работали преимущественно изобретатели из США, поэтому у нас в стране они известны под названием «американки».

1.3 Изобретение плоскопечатных машин высокой печати

Такую печатную машину изобрел немецкий механик Ф. Кениг. Идея создания печатной машины, в которой использовалась плоская форма и цилиндрическая давящая поверхность, впервые была высказана в 1790 г. в патенте англичанина У. Николсона. Но эта идея не была осуществлена, и, скорее всего, Ф. Кениг о ней не знал. В 1811 г. Ф. Кениг получил патент на плоскопечатную машину (рис. 2). Она имела плоский талер 1, на котором могла устанавливаться печатная форма. Талер двигался возвратно-поступательно, а давление осуществлялось вращающимся цилиндром 2. Машина имела красочный аппарат, содержавший красочный ящик 3, дукторный валик 4, раскатные валики 5 и два накатных валика, один из которых 6, показан на схеме. Первый накатной валик наносил краску на форму при рабочем ходе талера, второй - при холостом. Стопа бумаги 7 помещалась на накладном столе, но бумажные листы подавались в зону печатания вручную. Такая машина была построена в 1812 г. и установлена в одной из лондонских типографий. Ее производительность составляла 800 оттисков в час.

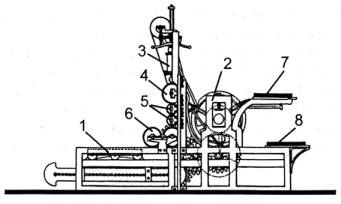

Рис. 2. Схема первой плоскопечатной машины: 1 - подвижной талер с печатной формой; 2 - печатный цилиндр; 3 - красочный ящик; 4 - дуктор; 5 - раскатные валики; 6 - накатные валики; 7 - стопа бумаги на накладном столе; 8 - оттиски на приемном столе

Дальнейшее совершенствование такой печатной машины позволило увеличить ее производительность. Во второй половине 1814 г. Ф. Кениг создал печатную машину с двумя цилиндрами и двумя накладными столами для подачи бумажных листов. В ней печать происходила и при прямом движении цилиндра, и при холостом. Эта машина была установлена в типографии газеты «Тайме» и позволяла печатать до 1100 оттисков в час. В 1816 г. Ф. Кениг построил машину, оборудованную приспособлением для переворачивания листа. Она была снабжена двумя печатными аппаратами. Сначала запечатывалась лицевая сторона листа, затем лист переворачивался, и с помощью другого печатного аппарата запечатывалась его оборотная сторона.

В 1818 г. Ф. Кениг изготовил печатную машину нового типа. В ней печатный цилиндр вращался и при рабочем ходе талера, и при холостом. При обратном ходе талера цилиндр приподнимался, чтобы не давить на форму. Такие машины впоследствии получили широкое распространение. Они стали называться двухоборотными.

Все плоскопечатные машины были снабжены красочными аппаратами. При своем движении талер с формой проходил под валиками, накатывающими краску на печатную форму. В первых печатных машинах использовались валики, обтянутые кожей, затем, начиная с 1815 г., когда была изобретена эластичная масса, состоявшая из клея и сахарной патоки, стали применяться валики из этой массы.

Изобретение Ф. Кенига совершенствовалось. Сначала Э. Каупер снабдил машину раскатной плитой, жестко связанной с талером. Затем раскатные валики были размещены под некоторым углом к направлению движения плиты. Все это позволило улучшить качество оттисков. В 1824 г. Д. Нэпир изобрел захваты для транспортирования листов. Кроме того, он сконструировал однооборотную печатную машину. У этой машины и при прямом, и при возвратном ходе талера печатный цилиндр совершал один оборот. В цилиндре имелась выемка, благодаря которой не было контакта между цилиндром и печатной формой при возвратном движении цилиндра.

Скорость работы первых плоскопечатных машин ограничивалась скоростью ручной подачи листов в зону печатания. Рабочий-накладчик не мог подавать более 1500 оттисков в час. В середине XIX в. впервые появились пневматические самонаклады, которые с помощью сжатого воздуха обеспечивали полистную подачу бумаги в зону печатания. Применение самонакладов увеличило производительность машин до 1800 оттисков в час.

До тех пор, пока применялись металлические наборные формы, использовались и плоскопечатные машины всех трех типов, про которые сказано выше - стопцилиндровые, двухоборотные и одноборотные. Они применялись в основном для печати не очень больших тиражей. Двухоборотные машины обеспечивали хорошее качество печати, потому что движение печатного цилиндра у них было равномерным. Однооборотные использовались для печати продукции относительно небольших форматов.

1.4 Изобретение ротационных машин высокой печати

Замечено, что в случае возвратно-поступательного движения талера скорость печатных машин ограничена. Это связано с наличием у них холостого хода. Поэтому со временем вследствие роста наименований и тиражей газет и журналов производительность плоскопечатных машин перестала устраивать полиграфистов. Так возникли предпосылки для появления ротационных печатных машин, у которых и форма укрепляется на вращающейся цилиндрической поверхности, и давление осуществляется непрерывно вращающимся цилиндром. Ротационный принцип позволил бы создать автоматы непрерывного действия.

Принципиальная схема ротации также была описана в 1790 г. в патенте У. Николсона. А в 1813 г. англичане Р. Бэкон и Б. Донкин получили английский патент на ротацию (рис 3a), формный цилиндр которой был выполнен в форме четырехгранника 1 (рис. 3b) с установленным на его плоскостях шрифтом 2. Давление осуществлялось фигурным печатным цилиндром 3. При этом было oчень трудно так закрепить шрифт, чтобы он не падал при вращении Четырехгранника. Лишь применение стереотипов позволило решить вопрос о закреплении печатных форм на вращающихся цилиндрах.

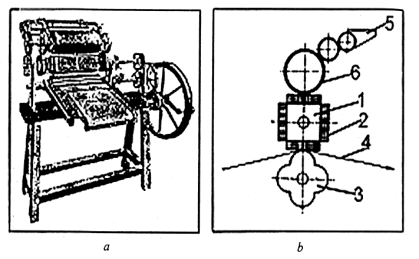

Рис. 3. Ротация Р. Бэкона и Б. Донкина: а - общий вид; b - принципы работы; 1 - четырехгранник для размещения печатной формы; 2 - печатная форма; 3 - фигурный печатный цилиндр; 4 - запечатываемая бумага; 5 - красочный ящик; 6 - накатной валик

Первым предложил использовать стереотипы в качестве формы для ротационной печатной машины Э. Каупер в 1816 г. Плоский стереотип, полученный с гипсовых матриц, он изгибал при помощи специального приспособления и натягивал на формный цилиндр. Машину Каупера использовали для печати бумажных денег.

Хотя первые полуцилиндрические стереотипы были отлиты уже в 1845 г., первые ротации конструировались для наборных форм. Одну из первых ротаций создал А. Эпплгейт в 1848 г. для типографии газеты «Тайме». Ее основу составлял большой формный цилиндр диаметром чуть более пяти метров. В отличие от современных печатных машин ось цилиндра была расположена вертикально. На цилиндре с помощью специальных зажимов закреплялась печатная форма, состоявшая из набора и клише. Вокруг формного было установлено восемь меньших по диаметру (тридцать три с небольшим сантиметра) печатных цилиндров, бумажные листы к которым подавали восемь рабочих, стоявших на балкончике, окружавшем машину. Эта машина могла печатать 8000 оттисков в час. В следующих машинах Эпплгейта количество печатных цилиндров было увеличено сначала до девяти, а затем до десяти.

Для газеты «Morning Herald» Эпплгейт спроектировал машину, имевшую производительность 20000 оттисков в час, в которой вместо наборных форм использовался стереотип.

В Америке ротационные печатные машины проектировал и строил Р. Хое. В 1845 г. фирма «Хое» начала сооружать ротации, которые стали называть «молниеносными» или «револьверными». В Англии такие машины установили в газетных типографиях «Тайме» и «Дейли Ньюс». Здесь их называли «мамонтами». В таких машинах наборные формы закреплялись на большом цилиндре. Цилиндр уже имел горизонтальное направление оси, как и в современных машинах, а его Диаметр составлял около двух метров. Характерной особенностью этих машин было использование плоских печатных форм, поэтому их можно рассматривать как несколько плоскопечатных машин, объединенных в одну конструкцию. Вокруг формного размещалось 10 печатных цилиндров. Около них на разной высоте были укреплены платформы, а на платформах стояли рабочие-накладчики, которые подавали в зону печатания бумажные листы. Габариты машины составляли 10,53,65,4 м, а ее производительность - 20000 оттисков в час.

Но переворот в печатной технике совершила машина, запатентованная в 1865 г., а затем и построенная американцем У. Баллоком. Она печатала с полуцилиндрических стереотипов на бумажном полотне, которое сматывалось с рулона. Правда, перед поступлением в печатные секции бумажное полотно разрезалось на отдельные листы. Машина имела два формных и два печатных цилиндра, причем второй печатный цилиндр был очень большим. Такая ротация была значительно меньше, чем машина Р. Хоэ. Ее установили в газетной типографии, и там она печатала 10000 экземпляров восьмистраничных номеров газеты в час. В 1869 г. изобретатель У. Скотт снабдил машину Баллока фальцевальным аппаратом.

Одна из первых рулонных ротаций была построенная почти одновременно с машиной Баллока в Англии Д. Уолтером, Д. Макдональдом и Д. Калварли, а на рис. 4 приведена схема, иллюстрирующая принцип работы машины. Как видно из схемы, в этой ротации, сматывающееся с рулона 1 непрерывное бумажное полотно 2 последовательно проходило две печатные секции, в одной из которых запечатывалась лицевая сторона ленты, а в другой - оборотная. Как и в машине Баллока, печатный цилиндр 6 для оборотной стороны имел очень большие размеры. Устройство 8 разрезало запечатанное с двух сторон бумажное полотно на отдельные листы. Ротацию обслуживало три человека - рабочий, следивший за правильностью подачи бумажного полотна и ставивший новый рулон по мере истощения предыдущего и два мальчика, принимавшие готовые газеты. Эта машина печатала в Лондоне газету «Тайме» почти тридцать лет.

Рис. 4. Схема рулонной ротационной машины одной из первых рулонных ротационных машин: 1 - рулон бумаги; 2 - бумажная лента; 3 - формный цилиндр для печати на лицевой стороне листа; 4 - печатный цилиндр для печати на лицевой стороне листа; 5 - формный цилиндр для печати на оборотной стороне листа; 6 - печатный цилиндр для оборотной стороны листа; 7 - красочные аппараты; 8 - валик, разрезающий запечатанную бумагу на листы; 9 - выводное устройство

В настоящее время ушли из употребления металлические формы высокой печати. Отпала необходимость в использовании стереотипов, так как все печатные формы, независимо от вида печати, имеют гибкую основу и могут натягиваться на цилиндр или изготовляются непосредственно на цилиндре. Все печатные машины работают по ротационному принципу и предназначены либо для рулонной, либо для листовой печати. Рулонные машины, как правило, снабжены фальцевальным аппаратом, в котором от бумажной ленты отрезаются листы требуемого формата, и затем складываются в тетради.

Издательская продукция - совокупность изданий, выпущенных издательством или другой издающей организацией. Эта продукция в основном служит средством информации.

Наряду с другими видами коммуникации (радио, телевидение, кино и др.) издательская продукция является главным средством массовой информации и общения между людьми, распространения научных знаний, средством политической борьбы и выражением общественного мнения, а также хранителем духовных ценностей всех веков и народов. Эта продукция удобна для использования, имеет большую сохранность и низкую стоимость размножения. Другие средства информации не заменяют, а дополняют ее.

По периодичности издательская продукция делиться на:

·        непериодические издания, выходящие однократно без предусмотренных их сроков повторения (книги, брошюры, листовки);

·        периодические издания, выходящие через определенный промежуток времени постоянным для каждого года числом номеров, однотипно оформленных (журналы, газеты);

·        продолжающиеся издания, выходящие через неопределенные промежутки времени по мере накопления материала (сборники научных трудов и т.д.);

Книга - непериодическое текстовое книжное издание в виде блока скрепленных в корешке листов печатного материала любого формата в обложке или переплете. Имеет объём свыше 48 страниц;

Брошюра - непериодическое текстовое книжное издание свыше четырех, но не более 48 страниц;

Листовка - непериодическое текстовое листовое издание объемом от одной до четырех страниц;

Журнал (от фр. journal - газета) - один из видов периодических изданий, содержащих статьи и рефераты по различным вопросам, литературные произведения, изобразительный и другой материал. От книги журнал отличается периодичностью и оперативностью изготовления, более широкой тематикой и разнообразием содержания статей. А между собой журналы отличаются целевым назначением, периодичностью, специализацией, объемом, оформлением, конструкцией и другими признаками.

Конструкция журналов в зависимости от оформления и объема может быть различной: их могут выпускать как в переплетных крышках, так и в обложках. Однако главным образом по экономическим соображениям почти все отечественные журналы, в том числе и большого объема, выпускаются в обложках. Поэтому элементы большинства журнальных блоков почти полностью совпадают с элементами книг в обложках. Из-за большого формата и малого объема «тонких» журналов (2-3 тетради) конструкции их полос отличаются от книжных расположением текста в несколько колонок, отсутствием спусковых и концевых полос, запечатыванием внутренних и внешних сторон обложки текстовым и изобразительным материалом.

Газета - периодическое листовое издание, содержащее официальные материалы, оперативную информацию и статьи по актуальным общественно-политическим, научным, производственным и другим вопросам, а также литературные произведения, изобразительный материал и рекламу. Все газеты, выпускаемые в России, можно условно разделить на следующие группы, ведущие центральные ежедневные газеты («Российская Газета»), центральные ежедневные газеты («Московский комсомолец», «Известия», «Комсомольская правда», «Аргументы и Факты» и др.), ведомственные ежедневные газеты («Спорт - экспресс» и др.), республиканские, областные, краевые, городские («Жизнь», «Симбирский курьер», «Дыхание земли», «Народная газета», «Новый град симбирск» и др.), вечерние городские, районные, многотиражные и газеты организаций и предприятий.

Газеты выпускаются в строго установленные дни недели и время суток в сфальцованном виде объемом от 2 до 48 и более полос, в зависимости от формата издания. В нашей стране газетные издания выпускают трех форматов: А2 (основной формат), равный 420x594 мм. Это формат центральных, республиканских и некоторых городских газет («Правда», «Известия» и др.), А3 - половина А2, равный 297x420 мм (районные, городские, пионерские, спортивные и др.), и А4 - четверть А2, равный 210x297 мм.

В отличие от книжных изданий для каждого формата газеты установлен только один формат полосы, например, для формата газеты А2 формат полосы составляет 21,5x30,5 кв., т.е. 387x549 мм. Полоса газеты состоит, как правило, из текста и изображений. Текст на полосе располагается в виде колонок, число которых (от четырех до восьми) зависит от формата газеты. Наиболее применяемый формат строк - от 2,5 до 4 кв. Специальные материалы (передовые статьи или особо важные информации) набираются более крупным шрифтом. Выходные сведения помещаются на последней полосе. Газета характеризуется большим разнообразием заголовков и рубрик, набираемых различными по рисунку и размеру шрифтами.

Список использованной литературы

1.   Козлова Е.Б. История печатных средств информации. М.: МГУП, 2008;

2.      Полянский Н.Н. Основы полиграфического производства. М.: «Книга», 1991.
