Реферат

Данный курсовой проект выполнен на тему: «Разработка проектно-конструкторской документации заданного вида одежды, с учетом назначения, половозрастной группы и изготовления».

Целью курсового проекта является систематизация, закрепление и углубление теоретических знаний; приобретение практических навыков построения базовых конструкций, конструктивного моделирования, разработки лекал, их градации и других проектных работ при создании новых моделей одежды и подготовки их к внедрению в производство.

Курсовой проект выполнена на 46 страницах, включая 12 таблиц, 10 рисунков и 3 приложения.

Графическая часть выполнена на двух листах. Первый лист включает чертеж конструкции изделия в М 1:1, второй - чертеж градации лекал основных деталей выполненный в М 1:1 на миллиметровой бумаге. Также графическая часть содержит комплект оформленных лекал.

Ключевые слова: ЭСКИЗ, ЧЕРТЕЖ, ЛЕКАЛА, РАЗМЕРНЫЕ ПРИЗНАКИ, ПРИБАВКИ, МЕЖЛЕКАЛЬНЫЕ ОТХОДЫ, НАПРАВЛЕНИЕ МОДЫ, КОНСТРУКЦИЯ, ПРОЕКТИРОВАНИЕ, ГРАДАЦИЯ, РАСКЛАДКА, МОДЕЛЬ.

Введение

Ускорение научно-технического прогресса и рост эффективности производства неотделимы от резкого повышения качества продукции. Ее конкурентоспособности, что является самым точным и обобщающим показателем научно-технического прогресса. Определяющая роль в формировании качества будущего изделия и экономической эффективности его производства и потребления принадлежит предпроэктным исследованиям и стадии проектирования продукции, объективная оценка которых невозможна без количественного измерения качества.

При проектировании одежды должны быть максимально использованы последние достижения науки, техники и прикладного искусства; выбраны оптимальные конструктивные и композиционные решения, соответствующие созданию изделий, имеющих высокие эстетические и утилитарные свойства, отвечающие потребностям и вкусам различных социальных групп потребителей и одновременно высокую рентабельность для предприятия-изготовителя.

Процесс проектирования представляет собой совокупности работ по созданию нового образца изделия. Опыт ведущих отраслей легкой промышленности показывает, что наиболее прогрессивной и перспективной основой совершенствования процесса проектирования является внедрение в практику объектно-ориентированных систем автоматизированного проектирования (САПР), оснащенных совершенными ЭВМ.

Данный курсовой проект направлен на совершенствование процесса проектирования одежды, поэтому является очень актуальной и перспективной. В ней описывается совокупность проектных работ при создании новых моделей одежды и подготовки их к внедрению в производство [2,6].

1. Назначение проектируемого изделия

В данной работе в качестве проектируемой модели было выбрано женское пальто.

Изделие предназначено для повседневной носки женщинами младшей возрастной группы. Предполагаемый сезон эксплуатации изделия - осеннее-весенний период.

Рекомендуемые размеры 84-92, рост 164-176, полнотная группа I-II. Это тип пропорционально сложенной женщины с нормальной фигурой, без обильных жироотложений, сильно развитых мышц. Линия талии пропорционально разделяет фигуру и является горизонтальной. Нормальная осанка и небольшая, пропорциональная грудь.

. Анализ направления моды и моделей аналогов

женский пальто лекало градация

Женское пальто давно волнует фантазии великих дизайнеров. По достоинству оценивают его и женщины, выбирая пальто в качестве верхней одежды на все сезоны. И совсем не зря, ведь с его помощью, можно не только выглядеть стильно и элегантно, но и представить в выгодном свете фигуру. Девизом этой весны стал слоган «Правильно подобранное пальто - хорошее настроение на весь сезон».

Какие пальто будут модными в этом сезоне? Этот вопрос задает себе практически каждая пятая женщина в нашей стране. Действительно, на сегодняшний день пальто довольно актуальны и могут конкурировать по популярности с куртками и шубами. «Пальто весна 2012» - такими вывесками увешаны многие торговые центры, где есть специализированный магазин верхней одежды. Современная мода предлагает огромное количество моделей пальто. Это может быть укороченная модель, средняя длина или же пальто длинной макси. Различные модели пальто предпочитают покупать и носить абсолютно разные люди со своими предпочтениями.

Весенние пальто 2012 года в большинстве случаев имеют десертные оттенки и сногсшибательные фасоны. Обладательницам карих глаз подойдут пальто цвета латте или капучино.

Обладательницам белой идеальной кожи можно купить пальто белого цвета. Цвет слоновой кости хорошо будет смотреться на девушках со светлой кожей и каштановыми или рыжими волосами.

Тем, кто не любит однотонную одежду, следует обратить внимание на цветные принты. В этом году принты яркие и сложные. Блондинкам Кутюрье предлагают ярко-синие пальто, а темноволосым и темноглазым девушкам следует обратить свое внимание на пальто чернильного цвета.

Но все-таки большей популярностью пользуются однотонные цветовые гаммы, как, например, пальто Max Mara - серые, белые, черные, коричневые и даже салатовые. Бренд Max Mara в этом сезоне стильно декорировал пальто меховыми вставками, воротничками, актуальный тренд сезона - приталенные пальто.

Бренд Gucci как всегда преподнес нашим модницам восхитительно прекрасные варианты весенних пальто, пошитых из натуральной шерсти в классическом стиле. Некоторые из них красиво оформлены меховыми воротниками, красивыми золотистыми пуговицами, двумя и даже четырьмя карманами.'s Secret в отличие от Гуччи использует не только натуральную импортированную шерсть при пошиве пальто, но и искусственные заменители - мех и полиэстер, что значительно снижает цену на одежду. Воротники отделаны искусственным мехом, хотя это нисколько не отражается на его качестве и красоте, а также хорошо будет согревать вас и сохранять тепло тела.

В этом году в моде двубортные пальто, которые можно встретить и затем купить практически во всех коллекциях известных дизайнеров. Например у бренда Burberry. Бренд Burberry использовал в своих пальто не только высококачественную натуральную шерсть, но и натуральную кожу ягненка.

Модные пальто весеннего сезона имеют силуэт «песочных часов». Такой пошив подчеркнет тонкую талию и бедра, а также придаст бюсту пышности. Именно такой образ присутствует в коллекциях Celine и Burberry. Длина пальто достигает середины колена. Талия обязательно подчеркивается элегантным узким поясом.

Для повседневной носки подойдет укороченное пальто, которое можно надевать с брюками, вечерними платьями различной длины и фасона.

Короткие модели представлены в коллекциях Cacharel, Chloe, Herrera. В коллекции Just Couture имеются короткие обтягивающие варианты пальто, которые отлично подойдут девушкам с идеальной фигурой.

. Обоснование выбора модели, её описание

В результате анализа основных предложений и направления моды на текущий и перспективный периоды для проектирования была выбрана модель женского пальто.

Эскиз модели представлен на рисунке 1.

Изделие, рассчитанное на молодого потребителя, полностью соответствует его возрасту, внешнему облику и психологическому складу. Также оно отвечает всем основным требованиям, предъявляемым к одежде данного ассортимента:

·        Социальные - определяют общественную потребность в одежде с данным назначением

·        Функциональные - определяют степень соответствия одежды назначению, внешнему облику и психологическим особенностям потребителя

·        Эстетические - определяют степень соответствия одежды общественному эстетическому идеалу, сложившемуся стилевому направлению, вкусам, моде

·        Эргономические - определяют степень соответствия одежды функциональным и психофизическим особенностям человека, его антропометрическим характеристикам в статике и динамике, гигиеничность, удобство пользования изделием в различных производственных и бытовых условиях

·        Эксплуатационные - определяют степень стабильности сохранения качества одежды в эксплуатации, ее надежность

Технико-экономические показатели качества одежды определяют степень совершенства конструкции, методов проектирования и технологии одежды с учетом затрат на ее производство и потребление; на 2 уровне структурной схемы они характеризуются 3 классами показателей:

·        Стандартизация и унификация, определяющая степень конструктивной и технологической преемственности проектируемой конструкции и одежды

·        Технологичности, определяющие степень прогрессивности конструкции и технологии, степень механизации и автоматизации, трудоемкость и материалоемкость изделия

·        Экономичности, характеризующих затраты на проектирование, подготовку и промышленное производство одежды, а также потребительские расходы на ее эксплуатацию [4].

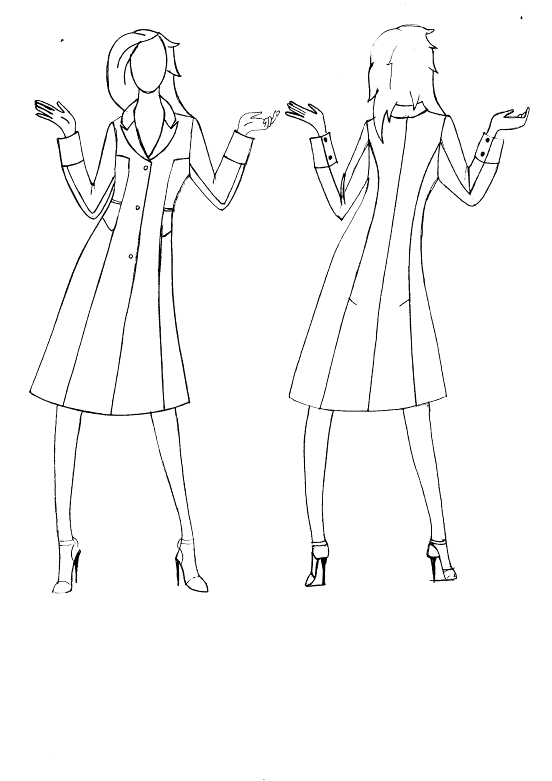

Рисунок 1 - Эскиз проектируемой модели

Описание модели

Пальто прилегающего силуэта, малообъёмное, длина по среднему шву спинки = 93 см. Конструкция модели решена за счёт среднего шва, а так же рельефов на полочке и спинке. Боковой шов отсутствует. На полочке рельеф с острым углом, на спинке фигурный, выходящий из проймы. На уровне талии на полочках имеются горизонтальные подрезы, в которых обработаны карманы с фигурной листочкой. Линия плеча естественная. Воротник отложной на отрезной стойке, лацканы широкие, фигурные. Рукав двухшовный с передним и локтевым перекатом, низ обработан манжетой высотой 11,5 см. Манжета застёгивается на 2 пуговицы. Застёжка пальто однобортная, на прорезные петли и 3 пуговицы.

. Анализ конструктивного решения модели

Для правильного определения величины всех конструктивных участков эскиз модели представлен в виде технического рисунка, который выполнен на абрисе типовой фигуры - вид в анфас и вид сзади в масштабе 1:8. Технический эскиз представлен на рисунке 2.

Рассматривая технический рисунок как геометрически подобное изображение модели в натуральную величину, исходные размеры для конструирования деталей определяют по формуле (1):

Рн = Рр _* М, (1)

где М - переходный масштаб;

Рн - номинальный размер детали в натуральную величину;

Рр - размер детали на рисунке модели. [1]

Результаты конструктивного решения модели занесены в таблицу 1. [6]

Рисунок 2 - Технический эскиз модели

Таблица 1 - Анализ конструктивного решения модели

. Составление размерной характеристики типовой фигуры и обоснование выбора прибавок

Размерная характеристика типовой фигуры представлена в таблице 2.

Таблица 2 - Размерная характеристика фигуры

Выбор прибавок на свободное облегание осуществляется в соответствии с видом изделия, силуэтом, покроем, видом материала, размерной характеристикой фигуры и модными тенденциями.

Выбранные величины прибавок приведены в таблице 3.

Таблица 3 - Прибавки на свободное облегание

. Разработка чертежа конструкции изделия

Разработка конструкции изделия проведена по следующей схеме:

1.      расчет и построение базисной сетки чертежа, которая определяет основные габаритные размеры изделия и общие размеры основных деталей;

.        расчёт и построение основы конструкции на базисной сетке чертежа (линии середины спинки и полочки, линии горловины, плечевые линии, линии проймы, линии вытачек, боковые линии, линии талии и низа изделия);

3.      проверка качества построения конструкции: основных габаритов изделия и деталей по участкам, сопряжённость срезов.

.        нанесение модельных особенностей: линий входа в карман, линии борта, оформление контуров шлиц, осуществление технического моделирования изделия.

Расчёт чертежа конструкции представлен в таблице 4, а чертежи конструкции - в приложении А.

Таблица 4 - Расчёт чертежа конструкции пальто

7. Разработка и оформление комплекта лекал

Чертеж лекал деталей является техническим документом, который определяет конструкцию, форму, размеры деталей, технические условия на их обработку и раскрой. При выполнении комплекта лекал используют нормативно-техническую документацию, представленную в общих технических условиях отраслевых стандартов на различные виды продукции.

Исходными данными для разработки чертежей лекал деталей одежды являются технический чертеж конструкции изделия с модельными особенностями, свойства материалов, из которых изготавливается изделие и выбранные методы обработки.

В соответствии с рекомендациями по маркировке лекал деталей швейных изделий, разработанные ЦНИИШП, различают:

·        Лекала-оригиналы, полностью соответствующие подлинному образцу модели базисного размера;

·        Лекала-эталоны, полученные по лекалам-оригиналам путем градации их на все размеры и роста, рекомендуемые для проектируемой модели;

·        Рабочие лекала. Изготовленные по лекалам-эталонам и предназначенные для раскроя детали, установления норм расхода материалов, проверки качества кроя.

Лекала деталей швейных изделий (полочка, спинка, рукав, нижний воротник, передняя и задняя половинки юбок и брюк) называются основными, а лекала деталей швейных изделий, которые разрабатываются на базе основных, называются производными. Производные лекала могут быть предназначены для художественного оформления изделия декоративно-конструктивными элементами (клапаны карманов, пояса, хлястики, манжеты), для обработки срезов деталей и закрывания внутренних швов (подборта, обтачки карманов, детали подклада), придания формоустойчивости изделия (детали дублирования, плечевые накладки) [10].

При изготовлении изделий по индивидуальным заказам населения принимаются лекала базовых конструкций. Рабочий комплект лекал базовых конструкций должен содержать лекала основных деталей.

Разработка рабочих лекал деталей выполняется в следующей последовательности:

—      производится проверка сопряженности деталей по основным конструктивным линиям;

—      копируются чертежи деталей;

—      разрабатываются контуры лекал с учетом технологической обработки (ВТО, дублирование и т.д.);

—      оформляются лекала основных деталей изделия;

Для удобства корректирования конструкции с учетом особенностей телосложения конкретной фигуры на рабочих лекалах указываются места измерений основных участков конструкции, их расчетные формулы и числовые значения размерных признаков и прибавок на свободное облегание.

На всех деталях комплекта лекал показаны направления нитей основы и допустимые отклонения, нанесены линии груди, талии, бедер, линии середины деталей. На каждой детали комплекта лекал помещаются следующие надписи: номер модели, наименование деталей, количество их в крое, размер изделия, фамилия конструктора, дата изготовления лекала. На одной из крупных деталей указывается наименование изделия и помещается перечень (спецификация) всех деталей, входящих в комплект.

На деталях комплекта лекал нанесены линии нитей основы и линии допустимых отклонений от нитей основы. Величина отклонения рассчитывается по формуле (2).

АБ = АБ₁ = (АГ • а) / 100, (2)

где а - отклонение от долевого направления в одну или другую сторону, %

АБ или АБ₁ - величина отклонения, см.

АГ - длина детали по долевому направления, см.

Сведения о направлении нитей основы взяты из типовых таблиц. Результаты расчета допустимых отклонений от нити основы занесены в таблицу 5.

Таблица 5 - Допустимые отклонения от нити основы

Основные лекала представлены на рисунке 3, производные - на рисунке 4.

Спецификация деталей представлена в приложении Б.

Рисунок 3 - Основные лекала пальто

Рисунок 4 - Производные лекала пальто

8. Градация лекал основных деталей изделия

Градация лекал - важное звено в конструкторско-технологической подготовки производства.

При проектировании новых моделей одежды и рост в той размерной и полнотной группе, на которую рекомендовано данное изделие. Лекала деталей основных размеров и ростов получают путем пропорционального уменьшения или увеличения линейных размеров лекал среднего размеророста, что значительно ускоряет и упрощает процесс разработки лекал других размеров и ростов. При градации лекал важно правильно выбрать способ преобразования и выполнить расчеты величин межростовых и межразмерных приращений для того, чтобы обеспечить требуемые изменения лекал и сохранить сопряженность срезов и узлов.

Различают несколько способов градации: лучевые группировки и расчетно-пропорциональный способ [9, 2, 10]. В данном курсовом проекте градация лекал осуществляется расчетно-пропорциональным способом. Запись полученных величин приращения приведена в таблице 6.

Таблица 6 - Данные градации основных лекал модели

Направление перемещения конструктивных точек полочки представлено на рисунке 5, рукава и воротника - на рисунке 6.

Рисунок 5 - Направление перемещения конструктивных точек полочки для размера 84-92-170 II полнотной группы при градации на больший размер

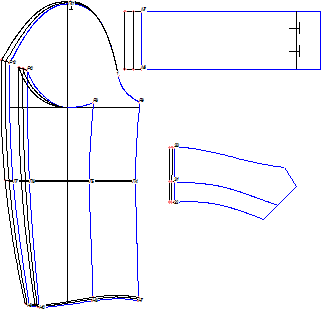

Рисунок 6 - Направление перемещения конструктивных точек рукава и воротника для размера 84-92-170 II полнотной группы при градации на больший размер

9. Выполнение раскладки лекал и расчёт расхода материала

Для оценки экономичности разработанной модели определяется площадь лекал деталей верха и выполняется раскладка лекал. При этом устанавливается фактический расход ткани и величина межлекальных потерь.

Величина (процент) межлекальных потерь определяется по формуле (3):

Р = (S_р - S_л)/S_{р *} 100%, (3)

где S_р - площадь раскладки;

S_л - площадь лекал (с учетом припусков на швы и уточнение на фигуре заказчика);

Р - процент межлекальных выпадов;

В данном курсовом проекте площадь всех лекал деталей верха в изделии была определена геометрическим способом и составляет: 24584,6 см. Площадь всех производных лекал составляет 16672,0 см.

Раскладка выполнена в сгиб лицом к лицу. В раскладке лекал указаны три контура:

·        1 контур - конструкция изделия на типовую фигуру;

·        2 контур - припуски на швы и уточнение изделия после примерки;

·        3 контур - изменение конструкции на индивидуальную фигуру. [1,8]

По раскладке лекал была определена фактическая норма расхода материала. Полученные результаты занесены в таблицу 7.

Таблица 7 - Карта расхода материала на образец модели

Проанализировав по раскладке лекал фактическую норму расхода материала и сравнив ее с отраслевой нормой расхода, можно сделать вывод о том, что, не смотря на большой процент межлекальных потерь из-за большого количества деталей со сложными контурами, данную модель все же целесообразно запускать в производство.

10. Оформление технического описания

Техническое описание является основным документом, паспортом модели и разрабатывается по специальным инструкциям.

Техническое описание на лекала базовой конструкции, для изделия изготовленного по индивидуальным заказам включает материал в следующей последовательности:

1.зарисовка модели;

2.описание базовой конструкции;

3.технические требования;

4.спецификация деталей;

5.расчеты основных участков конструкции;

6.абсолютные величины размерных признаков типовых фигур и

прибавки на свободное облегание, заложенные в лекалах;

7.нормы расхода ткани.

Каждая форма технического описания разрабатывается на отдельных страницах и оформлена как приложение к курсовой работе [1, 10, 14].

Заключение

Определяющая роль в формировании качества будущего изделия и экономической эффективности его производства и потребления принадлежит предпроэктным исследованиям и стадии проектирования изделия.

В ходе данной курсовой работы были систематизированы, закреплены и углублены теоретические знания, приобретены практические навыки построения базовых конструкций, конструктивного моделирования, разработки лекал, их градации и других проектных работ при создании новой модели одежды для изготовления по индивидуальным заказам и подготовки ее к внедрению в производство.

В работе были проанализированы направления моды на текущий и перспективный сезон, составлена размерная характеристика типовой фигуры и произведён выбор прибавок на свободное облегание с учётом модных тенденций. На основании этих данных, было предложена ассортиментная группа для дальнейшей разработки, а именно женское пальто.

Чертежи конструкции были произведены по Единому методу конструирования, так как этот метод является оптимальным для построения на типовую фигуру. Градация произведена расчётно-пропорциональным методом.

Так же были получены навыки в подготовки технического описания разрабатываемой модели. Художественно-техническое описание образца модели является важным технологическим документом, который сам по себе и в совокупности с другими формами технического описания на изделие, позволяет не допускать ошибки и контролировать качество при изготовлении одежды на всех стадиях массового производства. А именно моделировании (создании эталона модели), конструировании, конфекционировании, раскрое, непосредственно при изготовлении, комплектации кроя и готового изделия, проверки качества изделий.

Библиографический список

1. Беркетова Н.П. Основы КТПП: методические указания к выполнению курсовой работы / Н.П. Беркетова, М.В. Климцова - Омск: ОГИС, 2003 - 40с.

. Конструирование одежды с элементами САПР: Учеб. Для вузов / Е. Б. Коблякова, Г. С. Ивлева, В. Е. Романов и др. 4-е изд., перераб. И доп.; Под ред. Е.Б. Кобляковой. М.: Легпромбытиздат, 1988. 464 с.

3. Конструирование швейных изделий по индивидуальным заказам населения: Учебное пособие/И.В.Лашина. - ОГИС, 1999. - 147с.

. Лабораторный практикум по конструированию одежды с элементами САПР: 2-е издание перераб. И доп./ Под ред. Е. Б. Кобляковой. - М. Легпромбытиздат, 1992. - 313с.

5. Лашина И.В., Чижик М.А. Конструирование одежды: Учебное пособие // Под общ. ред. Лашиной И.В. - Омск: ОГИС, 2005. - 224с.

. Матузова Е.М., Гончарук Н.С., Соколова Р.И. Разработка конструкций женских швейных изделий по моделям. 2-е изд., испр. и доп. М.: Легкая и пищевая промышленность, 1983. 224 с.

7. Методика рисования проекций абриса женской фигуры по антропометрическим измерениям: Метод. Указания к лаб. Раб., курсовому и дипломному проектированию для студ. Спец. 1112, 2806 / Л. П. Шершнева. Омск: ОмТИ, 1989. 18 с.

8. Назарова А.И., Куликова И.А., Савостицкий А.В. Технология швейных изделий по индивидуальным заказам - Учеб. Пособие для ВУЗов 2-е изд. испр. и доп. - М.: Легпромбытиздат, 1986. - 336 с.

. ОКТПП. Градация лекал: Учебное пособие для студентов спец. 28.08, 28.09 /О.В. Ревякина, О.А.Рашева, И.В.Тюрикова. - ОГИС, 1997. - 45 с.

10. ОКТПП: Конспект лекций/Н.П.Беркетова. - ОГИС, 1999. 56 с.

11. ОКТПП. Разработка лекал основных деталей одежды, производных и вспомогательных лекал: Справочное издание для студентов спец. 28.06.08, 28. 06.04/Л.И.Чекалина, Е.М.Каганская, - ОмТИ, 1992. - 70 с.

12. Проектирование изделий сервиса: Учебное пособие / И.В.Лашина. - ОГИС, 2000. - 160 с.

.Проектирование промышленной коллекции с учетом прогноза потребительских предпочтений. Мода 2006: Учебное пособие в 2-х частях. Ч.2./ И.В. Виниченко, О.А. Рашева, Е.В. Франк; под общ. ред. завед. Кафедрой КШИ профессора И.В. Лашиной - Омск: ОГИС, 2005. - 101 с.

. Разработка технического описания: Метод, указ. К лаб. Раб. Для студ. Спец. 1112, 1105 / Т. В. Новосельцева. Омск: ОмТИ, 1985. 37 с.

15.Бердник Т.О. основы художественного проектирования костюма и эскизной графики. Ростов н/Д: Феникс, 2001 - 320 с.

ПРИЛОЖЕНИЯ

Приложение А

Чертежи конструкции модели

Рисунок П.А.1 - Чертёж основы пальто

Рисунок П.А.2 - Чертёж рукава пальто

Приложение Б

Спецификация деталей

Приложение В

ТЕХНИЧЕСКОЕ ОПИСАНИЕ № 01 - 2012

На модель изготовления изделий мелкими партиямипо индивидуальным заказам

Модель № 1

Изделие женское пальто. Наименование ткани пальтовая

Выполнил: студенты гр. 71 КМз

Брусенцова О. В.

Проверил: преподаватель

Ревякина О.В.

ТО 01 - 2012

На лекала базовой конструкции женского пальто прилегающего силуэта с втачными рукавами

Описание базовой конструкции

Пальто прилегающего силуэта, малообъёмное, длина по среднему шву спинки = 93 см. Конструкция модели решена за счёт среднего шва, а так же рельефов на полочке и спинке. Боковой шов отсутствует. На полочке рельеф с острым углом, на спинке фигурный, выходящий из проймы. На уровне талии на полочках имеются горизонтальные подрезы, в которых обработаны карманы с фигурной листочкой. Линия плеча естественная. Воротник отложной на отрезной стойке, лацканы широкие, фигурные. Рукав двухшовный с передним и локтевым перекатом, низ обработан манжетой высотой 11,5 см. Манжета застёгивается на 2 пуговицы. Застёжка пальто однобортная, на прорезные петли и 3 пуговицы.

Рекомендуемые прибавки:

Пг = 4,5 см

Пгор = 0,5 см

Пшс = 0,7 см

Пшг = 1,0 см

Пспр = 6,0 см

Пдтс = 1,0 см

Технические требования

При проектировании конструкции изделия, выполнения лекал и изготовление изделия были использованы следующие ГОСТы:

.        ГОСТ 22977 - 89 «Детали швейных изделий. Термины и определения».

.        Ост17 - 835 - 80 «Изделия швейные. Технические требования к стежкам, строчкам и швам».

.        Техническое описание на модель разрабатывается по РД 17 - 01 - 022 - 92 «Порядок разработки, согласования, утверждения и регистрации технического описания на продукцию текстильной и легкой промышленности».

.        Оценка качества швейных изделий производиться по ГОСТ 12566 - 88 «Изделия швейные бытового назначения. Определение сортности».

.        Контроль качества производиться по ГОСТ 4103 - 82 «Изделия швейные. Методы контроля качества».

.        При маркировки продукции следует соблюдать требования ГОСТа 10581 - 91 «Изделия швейные. Маркировка, упаковка, транспортирование и хранение».

.        Инструкция «Изделия швейные бытового назначения. Одежда верхняя пальтово-костюмного ассортимента. Допустимые отклонения в деталях».

.        ГОСТ Р ИСО 3635 - 99 «Изделия швейные. Размеры. Определения и требования к измерению» распространяется на швейные изделия и устанавливает требования к измерению тела человека при определении размера изделия».

Спецификация деталей

Направление нитей основы в основных деталях изделия

Расчет основных участков конструкции

Абсолютные величины измерений типовых фигур женщин 2-й полнотной группы и прибавки на свободное облегание, заложенных в лекалах

Нормы расхода материала

Площадь лекал рассчитана геометрическим способом. При этом способе выполняют разбивку каждого лекала на ряд геометрических фигур. Площади фигур рассчитывают и суммируют.

S раскладки = 30000,0 см²; S лекал = 24584,6 см² - основная

S раскладки = 25500,0 см²; S лекал = 16672,0 см² - подкладочная

По раскладке лекал определяется процент межлекальных потерь по формуле:

Р = (S_р - S_л)/S_p* 100%,

где Р - процент межлекальных выпадов;

S_p - площадь раскладки;

S_л - площадь лекал (с учетом припусков на швы).

Р_осн = (30000,0 - 24584,6)/30000,0*100% = 18,05%

Р_подкл = (25500,0 - 16672,0)/16672,0*100% = 34,62%
