ФГБОУ ВПО «Казанский национальный исследовательский технологический университет»

Факультет ФЭМИ

Реферативная работа

Правила оформления чертежа

Работу выполнила

Студентка 1курса

Гр. 1133-52

Кондратьева Д.В.

Специальность: 240100.62

Химическая технология

Казань-2013

Содержание

Введение

. Общие правила оформления чертежей

.1 Форматы (ГОСТ 2.301-68

.1.1 Основные надписи (ГОСТ 1.104-68*)

.2 Масштабы (ГОСТ 2.302-68*)

.3 Линии (ГОСТ 2.303-68*)

.4 Шрифты чертежные (ГОСТ 2.304-81*)

.5 Нанесение размеров (ГОСТ 2.307-68*)

.5.1 Нормальные линейные размеры (ГОСТ 6636 - 69*)

.5.2 Последовательность нанесения размеров

Список литературы

Введение

Для того, чтобы научиться грамотно выполнять чертежи, нужно изучить ГОСТы, нормирующие требования к чертежам, изучить основы и приобрести навыки и умение в выполнении геометрических построений на чертежах.

Студент должен иметь представление:

о системе ЕСКД;

о значении геометрических построений для решения практических задач при вычерчивании деталей.

Студент должен знать:

ГОСТы системы ЕСКД:

. ГОСТ 2.301-68* - Форматы:

. ГОСТ 2.302-68* - Масштабы;

. ГОСТ 2.303-68* - Линии;

. ГОСТ 2.304-81 - Шрифты чертежные;

. ГОСТ 2.307-68* - Нанесение размеров.

Студент должен уметь:

применять ГОСТы системы ЕСКД при оформлении чертежа;

использовать построения геометрические при выполнении чертежей деталей и разметочной работе при их изготовлении.

Студент должен иметь навык грамотного выполнения и оформления конструкторской документации.

1. Общие правила оформления чертежей

Для того, чтобы изготовить детали и собрать из них сборочную единицу, необходимо тщательно разработать конструкторскую документацию. Она должна однозначно определять, что должно быть изготовлено: наименование изделия, величина, форма, внешний вид, материалы, способы изготовления и др. Конструкторская документация должна обеспечить идентичность одноименных изделий при их изготовлении и в случае необходимости - их взаимозаменяемость.

Чертежи, схемы и другие конструкторские документы выполняют по единым правилам и нормам, установленным государственными стандартами - ГОСТами. Государственные стандарты сведены в единую систему конструкторской документации (ЕСКД).

Единая система конструкторской документации (ЕСКД) - комплекс государственных стандартов, устанавливающий взаимосвязанные правила и положения по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой организациями, предприятиями и учебными заведениями. ЕСКД учитывает рекомендации Международной организации по стандартизации (ИСО), постоянной комиссии по стандартизации.

Соблюдение государственных стандартов обязательно для всех отраслей промышленности, проектных организаций, научных учреждений и т. д. Во всех учебных заведениях, где изучают инженерную графику, учебные чертежи выполняют по изложенным в ГОСТах правилам.

.1 Форматы (ГОСТ 2.301-68*)

Каждый чертеж должен быть выполнен на листе определенных размеров, который называется форматом. Формат определяется размерами внешней рамки. Внешняя рамка выполняется тонкой линией.

ГОСТ 2.301-68* устанавливает пять основных форматов для чертежей и других конструкторский документов: А0, А1, А2, А3, А4. Площадь формата А0 равна ~1 м2. Другие основные форматы могут быть получены последовательным делением формата А0 на две равные части параллельно меньшей стороне соответствующего формата (см. таблица 1)

Таблица 1

При необходимости допускается применять формат А5, с размерами сторон 148×210 мм.

В технике все линейные измерения производят в мм и единицы измерения не указывают, в том числе на чертежах. При наличии других единиц - их обозначения указывают.

На всех форматах (кроме А4) основную надпись можно располагать как вдоль длинной, так и вдоль короткой сторон формата (см. рис.1).

•На листах формата А4 основная надпись располагается вдоль короткой стороны, т.к. этот формат используется только с вертикальным расположением длинной стороны (см. рис.2).

Дополнительная графа на всех форматах, кроме А4, располагается вдоль длинной стороны.

Рис.1 Рис.2

.1.1 Основные надписи (ГОСТ 2.104-68*)

ГОСТ 2.104-68*- устанавливает форму, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах:

Основная надпись (форма 1) предназначается для всех видов чертежей и схем.

В графах основной надписи (номера граф на форме показаны в скобках) указываются:

в графе 1 - наименование изделия;

в графе 2 - обозначение документа;

в графе 3 - обозначение материала детали;

в графе 4 - индекс предприятия.

.2 Масштабы (ГОСТ 2.302 - 68*)

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам.

Предпочтительно выполнять чертежи так, чтобы размеры изображения и самого предмета были равны, т.е. в масштабе 1:1. Однако, в зависимости от величины и сложности предмета, а также от вида чертежа часто приходится размеры изображения увеличивать или уменьшать по сравнению с истинными. В этих случаях прибегают к построению изображения в масштабе.

Согласно ГОСТ 2.302 -68* установлены следующие масштабы:

При проектировании генеральных планов крупных объектов допускается применение масштабов 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

При выборе масштаба следует руководствоваться, прежде всего, удобством пользования чертежом.

На чертежах масштаб указывается в графе основной надписи "Масштаб ". Масштаб изображения, отличающийся от указанного в основной надписи, проставляется рядом с обозначением изображения, например: А(2:1); Б-Б(1:2).

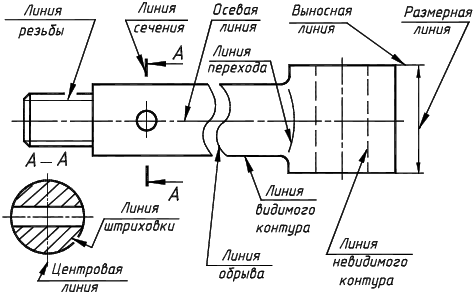

.3 Линии (ГОСТ 2.303 - 68*)

ГОСТ 2.303 - 68*- устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства. При выполнении учебных чертежей надо учитывать, что от правильного применения линий по их назначению, правильного выбора их толщин, качественного выполнения штриховых и штрих-пунктирных линий в большой мере зависит удобство пользования чертежом.

Штрихи штрих-пунктирной линии должны быть одинаковой длины. Одинаковыми оставляют и промежутки между штрихами. Штрих-пунктирные линии заканчивают штрихами. Центр окружности во всех случаях определяется пересечением штрихов.

Сплошная толстая основная

Сплошная тонкая

Сплошная волнистая

Штриховая

Штрихпунктирная тонкая

Штрихпунктирная утолщенная

Разомкнутая

Сплошная тонкая с изломами

Штрихпунктирная с двумя точками тонкая

.4 Шрифты чертежные (ГОСТ 2.304 - 81*)

Все надписи на чертежах следует выполнять шрифтами, установленными ГОСТ 2.304 - 81* «Шрифты чертежные».

Шрифты различают по типам и размерам.

Размер шрифта h определяется высотой прописных (заглавных) букв в миллиметрах, измеряемой перпендикулярно к основанию строки. Установлены следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Применение шрифта размером 1,8 не рекомендуется.

Стандартом установлены два типа шрифта: А и Б. Тип шрифта определяет кратность толщины d линии букв размеру шрифта: для типа А:d=(1/14)h, для типа Б:d=(1/10)h. Шрифты могут быть выполнены без наклона или с наклоном около 75 градусов к основанию строки.

Параметры шрифта

Толщина линии шрифта d определяется в зависимости от типа и высоты шрифта.

Ширина g буквы определяется по отношению к размеру шрифта h, например: g=(6/10)h, или по отношению к толщине линии шрифта d, например: g=6d. Шрифты в ГОСТ 2.304 - 81* выполнены по вспомогательной сетке, образованной вспомогательными линиями, в которую вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d.

Размеры шрифта типа Б, мм

Прописные буквы и цифры  Высота (размер шрифта) 10/10 h 3,5 5,0 7,0 10  Ширина букв: Б, В, Д, И,Е 6/10 h 2,1 3,0 4,2 6  - Ж, Ф, Ш, Щ 8/10 h 2,8 4,0 5,6 8  - А, М, Ы, Х, Ю  7/10 h 2,5 3,5 4,9 7  - Г, Е, З, С и цифр: 2,3,5Е 5/10 h 1,8 2,5 3,5 5  - 1 3/10 h 1,1 1,5 2,1 3  - 4 6/10 h 2,1 3,0 4,2 6  Строчные буквы  Высота букв: а,г,е,ж,з,Е 7/10 h 2,5 3,5 5,0 7,0  - б,в,д,р,у,ф. 10/10 h 3,5 5,0 7,0 10  Ширина букв: а,б,в,г,д,Е 5/10 h 1,8 2,5 3,5 5,0  - ж,т,ф,ш,щ 7/10 h 2,5 3,5 4,9 7,0  - м,ы,ю 6/10 h 2,1 3,0 4,2 6,0  - з 4,5/10 h 1,6 2,3 3,2 4,5  - с 4/10 h 1,4 2,0 2,8 4,0  Толщина линий шрифта  d 1/10 h 0,4 0,5 0,7 1,0  Расстояние между буквами, цифрами и знаками  a 2/10 h 0,7 1,0 1,4 2,0  Расстояние между словами  e 6/10 h 2,1 3,0 4,2 6,0  Расстояние между основаниями строк  b 17/10 h 6,0 8,5 12 17

.5 Нанесение размеров (ГОСТ 2.307-68*)

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеж.

Правила нанесения размеров на чертежах и других технических документах на изделия всех отраслей промышленности и строительства установлены ГОСТ 2.307 - 68*. Размеры - это очень важная часть чертежа. Пропуск или ошибка хотя бы в одном из размеров делают чертеж непригодным к использованию.

Поэтому простановка размеров - одна из наиболее ответственных стадий при изготовлении чертежа.

При выполнении первых учебных чертежей студенту нужно знать основные правила нанесения размеров на чертежах.

.5.1 Основные правила нанесения размеров

. Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле), и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают: «* Размер для справок

. Не допускается повторять размеры одного и того же элемента на разных изображениях

. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единицы измерения, угловые - в градусах, минутах и секундах, например: 4°; 10°30'24''.

. Для нанесения размеров на чертежах используют размерные линии, ограничиваемые с одного или обоих концов стрелками или засечками. Размерные линии проводят параллельно объекту, размер которого указывают. Выносные линии проводят перпендикулярно размерным (рис. 3).

Рис.3

Размерные линии предпочтительно наносить вне контура изображения.

Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.

Необходимо избегать пересечения размерных и выносных линий.

Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных линий.

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45гр к размерным линиям, или четко наносимыми точками (рис.4).

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать (рис.5).

Рис.4 Рис.5

. Размерные стрелки на чертеже должны быть приблизительно одинаковыми. Форма стрелки размерной линии и примерные ее размеры указаны на рис.6. (на практике рекомендуется выполнять стрелку длиной 5Е7 мм).

Рис.6

. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий.

Линейные размеры на чертежах указываются в мм, а угловые - в градусах, минутах, секундах с обозначением единиц измерения, например, 1ђ12'.

Размерное число высотой 5 мм наносится над размерной линией на расстоянии 0,5Е1 мм как можно ближе к ее середине (рис. 7).

Над параллельными прямыми (или концентрическими дугами) размерные числа располагаются в шахматном порядке (см. рис.7) .

 Рис.7 Рис.8

Размерные числа линейных размеров при различных наклонах размерных линий располагаются, как показано на( рис.8 )

. Если необходимо указать размер в заштрихованной зоне, то размерное число наносят на полке линии - выноски.(рис.9)

Простановка угловых размеров показана на рис.10, в заштрихованной зоне угловые размерные числа наносятся на полке линии-выноски.

 Рис.9 Рис.10

Рис.11

 Рис.12 Рис.13

.При нанесении размера радиуса перед размерным числом помещается прописная латинская буква R (рис. 14).

Варианты простановки размеров радиусов показаны на рис. 15, 16, 17.

 Рис.14 Рис.15 Рис.16 Рис.17

При большой величине радиуса центр допускается приближать к дуге, в этом случае размерная линия радиуса показывается с изломом под углом 90ђ ( см. рис. 15 ).

Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра ( см. рис. 15 и 16 ).

. Особые случаи нанесения размеров.

Размерную линию можно обрывать в случаях, указанных на рис.18.

 Рис.18 Рис.19

Размер квадрата наносится, как показано на рис.19.

. Сфера задается знаками УФ или У R Ф ( рис. 20). Если сферу трудно отличить от других поверхностей, то перед размерным числом наносится слово У Сфера Ф или знак УФ ( рис. 21 ).

 Рис.20 Рис.21

. Размеры нескольких одинаковых элементов изделия, как правило, наносятся один раз с указанием на полке линии-выноски количества этих элементов ( рис. 22 ).

Размеры небольших конических и пирамидальных срезов (фасок) на деталях проставляются, как показано на рис. 23.

.5.1 Нормальные линейные размеры (ГОСТ 6636 - 69* )

Для простановки линейных размеров - диаметров, длин, высот и др. стандартом устанавливаются ряды, приведенные в таблице.

Примечание. Из установленных стандартом рядов (Ra5, Ra10, Ra20, Ra40) приведены ряды Ra20, Ra40 с более мелкой градацией. Ряд Ra20 следует предпочитать ряду Ra40.

чертеж размер формат линия

1.5.2 Последовательность нанесения размеров.

Размеры ставятся в следующей последовательности:

. Поэлементные размеры - размеры каждой поверхности, входящей в данную деталь. Эти размеры ставятся на том изображении, где эта поверхность лучше читается.

. Координирующие размеры - размеры привязки центров одних элементов к другим, межосевые, межцентровые.

. Габаритные размеры - общая высота, длина и ширина изделий. Эти размеры располагаются дальше всего от контура детали.

Список литературы

1.Анурьев В.И. Справочник конструктора-машиностроителя: Машиностроение, 1982.

.Богданов В.Н., Малежик И.Ф., Верхола А.П., и др. Справочное руководство по черчению М.: Машиностроение, 1989.

.Левицкий В.С. Машиностроительное черчение: Высшая школа, 1994.

.Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению. М.: Высшая школа, 1994.

.Инженерная графика. Справочные материалы для практических занятий .
