Отбензинивающая колонна К-1
1. ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТАНОВКИ
Отбензинивающая колонна К-1 входит в состав установки АТ с двукратным
испарением нефти (рис.1). Эта схема технологически гибкая и работоспособная при
любом фракционном составе нефти. Благодаря удалению в колонне К-1 лёгких
бензиновых фракций в змеевиках печи, в теплообменниках не создается большого
давления и основная колонна К-2 не перегружается по парам.
. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА
Проведём
технологический расчет отбензинивающей колонны мощностью 6 млн т в год по нефти,
разгонка (ИТК) которой представлены в табл.1. В качестве дистиллята
предусмотрим отбор фракции легкого бензина Н.К.-85оС. Плотность нефти =0,8393.
.
ФИЗИКО-ХИМИЧЕСКИЕ СВОЙСТВА СЫРЬЯ
Нефть и её фракции представляют собой сложную многокомпонентную смесь.
Смесь углеводородов одного гомологического ряда, как правило, подчиняется
законам идеальных растворов, но в присутствии углеводородов других классов её
свойства в той или иной степени отклоняются от свойств идеальных растворов,
подчиняющихся законам Рауля и Дальтона. Эти явления из-за их сложности
недостаточно изучены, в связи с чем процессы перегонки и ректификации смесей
рассчитывают, используя законы идеальных растворов. Для инженерных расчетов
точность такого способа допустима.
Другое допущение, принимаемое в расчетах, связано с тем, что в нефти и её
фракциях содержится чрезмерно большое число компонентов. При расчете процессов
перегонки и ректификации наличие большого числа компонентов в смеси приводит к
громоздким вычислениям. Поэтому в технологических расчетах состав и свойства
нефти, её фракций представляются более упрощенно. Для этого исходную нефть по
кривой ИТК разбивают на фракции, выкипающие в узком интервале температур.
Каждую узкую фракцию рассматривают как условный компонент с температурой
кипения, равной средней температуре кипения фракции. Чем на большее число узких
фракций разбита нефть, тем точнее результаты вычислений, но расчет становится
более громоздким и трудоёмким. По рекомендации А.А.Кондратьева, для получения
удовлетворительных результатов нефть разбивают не менее чем на шесть узких
фракций.
Разобьём нефть на 9 фракций (компонентов): 28-58оС, 58-72оС, 72-85оС
85-102оС, 102-140оС, 140-180оС, 180-240оС, 240-350оС и 350-К.К. Три первые
фракции 28-58оС, 58-72оС и 72-85оС отбираем в качестве дистиллята и шесть
остальных - в качестве остатка (полуотбензиненной нефти).
Принципиальная схема установки АТ перегонки нефти
Рис. 1
Таблица 1
Разгонка (ИТК) нефти
№
фракции Температуры кипения фракций при 1 ат, °С Выход на нефть, % масс. Молекуляр-
ный
вес (Мi)
фракций
|
|
|
|
|
отдельных фракций
|
суммарный
|
|
|
1
|
28 - 58
|
2,09
|
2,09
|
0,6510
|
75
|
2
|
58 - 72
|
2,13
|
4,22
|
0,6753
|
-
|
3
|
72 - 88
|
2,45
|
6,67
|
0,6925
|
-
|
4
|
88 - 102
|
2,28
|
8,95
|
0,7049
|
-
|
5
|
102 - 115
|
2,38
|
11,33
|
0,7167
|
108
|
6
|
115 - 128
|
2,38
|
13,71
|
0,7285
|
-
|
7
|
128 - 138
|
2,41
|
16,12
|
0,7372
|
-
|
8
|
138 - 150
|
2,48
|
18,60
|
0,7497
|
-
|
9
|
150 - 162
|
2,58
|
21,18
|
0,7657
|
134
|
10
|
162 - 173
|
2,44
|
23,62
|
0,7748
|
-
|
11
|
173 - 184
|
2,54
|
26,16
|
0,7875
|
-
|
12
|
184 - 192
|
2,13
|
28,29
|
0,7973
|
-
|
13
|
192 - 206
|
2,55
|
30,84
|
0,8085
|
-
|
14
|
206 - 217
|
2,58
|
33,42
|
0,8175
|
166
|
15
|
217 - 228
|
2,65
|
36,07
|
0,8250
|
-
|
16
|
228 - 240
|
2,62
|
38,69
|
0,8325
|
-
|
17
|
240 - 252
|
2,55
|
41,24
|
0,8400
|
-
|
18
|
252 - 264
|
2,65
|
43,89
|
0,8468
|
-
|
19
|
264 - 274
|
2,69
|
46,58
|
0,8523
|
210
|
20
|
274 - 289
|
2,76
|
49,34
|
0,8567
|
-
|
21
|
289 - 302
|
2,69
|
52,03
|
0,8641
|
-
|
22
|
302 - 315
|
2,69
|
54,72
|
0,8705
|
-
|
23
|
315 - 328
|
2,72
|
57,44
|
0,8770
|
-
|
24
|
328 - 342
|
2,79
|
60,23
|
0,8832
|
270
|
25
|
342 - 356
|
2,86
|
63,09
|
0,8891
|
-
|
26
|
356 - 370
|
3,00
|
66,09
|
0,8960
|
-
|
27
|
370 - 386
|
3,10
|
69,19
|
0,9032
|
-
|
28
|
386 - 400
|
3,27
|
72,46
|
0,9108
|
340
|
29
|
400 - 418
|
3,34
|
75,80
|
0,9229
|
-
|
30
|
418 - 434
|
3,27
|
79,07
|
0,9267
|
-
|
31
|
434 - 452
|
3,27
|
82,34
|
0,9368
|
-
|
32
|
452 - 500
|
3,27
|
85,61
|
0,9394
|
410
|
33
|
Остаток
|
14,39
|
100,00
|
-
|
-
|
|
|
|
|
|
|
|
Среднюю температуру кипения компонента tср определяем как среднее арифметическое между начальной и
конечной температурой кипения фракции.
Молекулярную массу Мi
каждого компонента (фракции) можно определить по данным табл.1 или по формуле
Воинова:
где
Тср - средняя температура кипения фракции, К.
Относительную
плотность компонента определяем через молекулярную массу по формуле Крэга:
или
через относительную плотность :
,
где
a - средняя температурная поправка относительной
плотности на 1К, определяем по эмпирической формуле Кусакова:
Относительную
плотность компонента определяем по данным табл.1 или по уравнению
аддитивности:
,
где
хi и - массовая
доля и плотность i-ой узкой фракции по данным табл.1.
Таблица 2
Физико-химические
свойства сырья
№ компонента
|
Пределы выкипания фракции
|
% масс.
|
tср, C
|
Мi
|
% мольн.
|
|
1
|
28-58
|
2,09
|
43,0
|
65,057
|
5,62427
|
0,667814
|
2
|
58-72
|
2,13
|
65,0
|
72,845
|
5,12050
|
0,687682
|
3
|
72-85
|
1,99
|
78,5
|
78,103
|
4,45738
|
0,702087
|
4
|
85-102
|
2,77
|
93,5
|
84,373
|
5,74712
|
0,713809
|
5
|
102-140
|
7,77
|
121,0
|
97,037
|
14,03947
|
0,736061
|
6
|
140-180
|
8,73
|
160,0
|
117,590
|
13,00545
|
0,777088
|
7
|
180-240
|
13,64
|
210,0
|
148,390
|
16,11139
|
0,823778
|
8
|
240-350
|
23,55
|
295,0
|
212,225
|
19,44219
|
0,869474
|
9
|
350-К.К.
|
37,33
|
-
|
397,500
|
16,45224
|
0,915580
|
Итого
|
-
|
100
|
-
|
-
|
100
|
-
|
Пересчет массовых долей в мольные ведём по формуле:
Результаты расчётов физико-химических свойств сырья отбензинивающей
колонны приведены в табл.2.
4. МИНИМАЛЬНОЕ ЧИСЛО ТЕОРЕТИЧЕСКИХ ТАРЕЛОК
Проведём расчет методом температурной границы деления смеси.
Для этого определяем мольный отбор дистиллята Е' по отношению к сырью:
,
где
D' и F' - мольный расход дистиллята и сырья в колонне,
кмоль/ч.
В
нашем случае Е' принимаем равным сумме мольных долей первых трёх фракций,
которые должны пойти в дистиллят:
Е'
= 0,15202
Определяем
самую тяжелую фракцию, которая должна пойти в дистиллят - это третья фракция
72-85оС. Задаемся степенью извлечения этой фракции в дистиллят φD3 =
0,85. Это означает, что 85% этой фракции от потенциального её содержания в
нефти пойдёт в дистиллят. В общем случае, чем выше степень извлечения фракции,
тем больше требуется теоретических тарелок в колонне.
Степень
извлечения этой фракции в остаток φW3:
φW3 =1 - φD3 =
0,15
Содержание данной фракции в дистилляте и в остатке рассчитываем по
формулам:
=
0,85·4,45738/0,15202= 0,24923
=0,15·4,45738/(1-0,15202)=
0,00788
Рассчитываем
коэффициент распределения ψi этой фракции:
=
31,60878
Принимаем
среднее давление в колонне Pср=4,5 ат = 0,45 МПа.
Определяем
температурную границу деления смеси. Температурная граница - это значение
температуры ТЕ, находящееся между значениями температур кипения при рабочих
условиях двух фракций, лежащих по разные стороны воображаемой линии деления
нефти. Эти фракции называются ключевыми. В первом приближении значение ТЕ можно
найти как среднее арифметическое между температурами кипения этих ключевых фракций.
В
нашем случае ключевыми фракциями являются третья и четвёртая фракции: 72-85оС и
85-102оС. При среднем давлении в колонне Рср находим температуры кипения этих
фракций - Т3 и Т4. Для расчётов используем уравнение Ашворта.
Определяем
функцию f(То) всех фракций по формуле:
,
где
То - средняя температура кипения фракции при атмосферном давлении (табл.2), К
Например,
для первой фракции 28-58оС:
7,4281630
Результаты
расчетов для всех фракций приведены в табл. 3.
Таблица 3
Значения параметра f(То)
фракций
Параметр
|
Значение параметра
|
f(T0)1
|
7,4281630
|
f(T0)2
|
6,6299711
|
f(T0)3
|
6,2005121
|
f(T0)4
|
5,7691102
|
f(T0)5
|
5,0837524
|
f(T0)6
|
4,2968571
|
f(T0)7
|
f(T0)8
|
2,5855713
|
f(T0)9
|
1,5689269
|
Вычисляем параметр f(Т)
для ключевых фракций по формуле:
,
где
Рср - среднее давление в колонне, ат
= 4,68922
=4,36297
Температура
кипения фракции при данном давлении:
, К
Получаем
Т3 = 412,38 К, Т4 = 429,34 К.
Истинная величина ТЕ находится между Т3 и Т4 и определяется методом
подбора такого её значения, которое удовлетворяет следующим условиям:
428,216
К(TE)= 4,38361
Рассчитываем
при температуре TE коэффициенты относительной летучести ai всех фракций:
;
где
Рi - давление насыщенных паров фракции определяем по
уравнению Ашворта при температуре TE, ат:
;
Например,
для первой фракции:
1==2,78758
Результаты расчетов представлены в таблице 4.
Таблица 4
Коэффициенты относительной летучести фракций при температуре ТЕ
Обозначение параметра
|
Значение параметра
|
12,78758
|
|
21,79813
|
|
31,35547
|
|
40,97816
|
|
50,51985
|
|
60,19619
|
|
70,04881
|
|
80,00304
|
|
90,00000345
|
|
Определяем минимальное число теоретических тарелок в колонне:
= lg(31,60878)/lg(1,35547)=11,35433
.
СОСТАВ ДИСТИЛЛЯТА И ОСТАТКА
Находим
коэффициенты распределения всех фракций i :
Например, для первой фракции:
=113568,3604
Рассчитываем составы дистиллята и остатка по формулам:
Например,
для первой фракции:
При верном подборе ТЕ выполняются условия:
Результаты
расчета составов дистиллята и остатка представлены в табл.5.
Таблица
5
Состав
дистиллята и остатка
№
|
Пределы выкипания фракции
|
Рi, ат
|
ai
|
Yi
|
|
|
1
|
28-58
|
12,54411
|
2,78758
|
113568,360
|
0,36995
|
3,257.10-6
|
2
|
58-72
|
8,09158
|
1,79813
|
782,20603
|
0,33444
|
0,00043
|
3
|
72-85
|
6,09963
|
1,35547
|
31,60878
|
0,24923
|
0,00788
|
4
|
85-102
|
4,40172
|
0,97816
|
0,77823
|
0,04629
|
0,05948
|
5
|
102-140
|
2,33933
|
0,51985
|
0,00059
|
0,00010
|
0,16555
|
6
|
140-180
|
0,88285
|
0,19619
|
0
|
0
|
0,15337
|
7
|
180-240
|
0,21963
|
0,04881
|
0
|
0
|
0,19000
|
8
|
240-350
|
0,01369
|
0,00304
|
0
|
0
|
0,22928
|
9
|
350-к.к.
|
1,556.10-5
|
3,45.10-6
|
0
|
0
|
0,19402
|
S
|
-
|
-
|
-
|
-
|
1,00000
|
1,00000
|
. МАТЕРИАЛЬНЫЙ БАЛАНС КОЛОННЫ
Таблица 6
Материальный баланс колонны
ФРАКЦИЯ
|
С Ы Р Ь Ё
|
|
|
% мольн.
|
кмоль/ч
|
% масс.
|
кг/ч
|
тыс т/г
|
|
28-58
|
5,62427
|
236,04052
|
2,08843
|
15356,08824
|
125,30568
|
|
58-72
|
5,12050
|
214,89827
|
2,12898
|
15654,26471
|
127,73880
|
|
72-85
|
4,45738
|
187,06836
|
1,98705
|
14610,64706
|
119,22288
|
|
85-102
|
5,74712
|
241,19664
|
2,76767
|
20350,54412
|
166,06044
|
|
102-140
|
14,03947
|
589,21173
|
7,77585
|
57175,33824
|
466,55076
|
|
140-180
|
13,00545
|
545,81585
|
8,72882
|
64182,48529
|
523,72908
|
|
180-240
|
16,11139
|
676,16674
|
13,64575
|
100336,38235
|
818,74488
|
|
240-350
|
19,44219
|
815,95470
|
23,55057
|
173165,98529
|
1413,03444
|
|
350-К.К.
|
16,45224
|
690,47140
|
37,32688
|
274462,38235
|
2239,61304
|
|
Итого
|
100
|
4196,82420
|
100
|
735294,11765
|
6000
|
|
ФРАКЦИЯ
|
Д И С Т И Л Л Я Т
|
|
|
|
% мольн.
|
кмоль/ч
|
% масс.
|
кг/ч
|
тыс т/г
|
|
28-58
|
36,99471
|
236,02893
|
33,51556
|
15355,33404
|
125,29953
|
|
58-72
|
33,44424
|
213,37665
|
33,92609
|
15543,42239
|
126,83433
|
|
72-85
|
24,92262
|
159,00811
|
27,10663
|
12419,05000
|
101,33945
|
|
85-102
|
4,62866
|
29,53116
|
5,43842
|
2491,64030
|
20,33178
|
|
102-140
|
0,00984
|
0,06277
|
0,01329
|
6,09086
|
0,04970
|
|
140-180
|
0
|
0
|
0
|
0
|
0
|
|
180-240
|
0
|
0
|
0
|
0
|
0
|
|
240-350
|
0
|
0
|
0
|
0
|
0
|
|
350-К.К.
|
0
|
0
|
0
|
0
|
0
|
|
Итого
|
100
|
638,008
|
100
|
45815,538
|
373,855
|
|
ФРАКЦИЯ
|
О С Т А Т О К
|
|
% мольн.
|
кмоль/ч
|
% масс.
|
кг/ч
|
тыс т/г
|
28-58
|
0,00033
|
0,01159
|
0,00011
|
0,75419
|
0,00615
|
58-72
|
0,04276
|
1,52162
|
0,01608
|
110,84232
|
0,90447
|
72-85
|
0,78847
|
28,06025
|
0,31786
|
2191,59706
|
17,88343
|
85-102
|
5,94764
|
211,66547
|
2,59020
|
17858,90382
|
145,72866
|
102-140
|
16,55463
|
589,14896
|
8,29166
|
57169,24738
|
466,50106
|
140-180
|
15,33700
|
545,81584
|
9,30884
|
64182,48519
|
523,72908
|
180-240
|
18,99976
|
676,16674
|
14,55250
|
100336,38235
|
818,74488
|
240-350
|
22,92769
|
815,95470
|
25,11550
|
173165,98529
|
1413,03444
|
350-К.К.
|
19,40171
|
690,47140
|
39,80724
|
274462,38235
|
2239,61304
|
Итого
|
100
|
3558,817
|
100
|
689478,580
|
5626,145
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Средняя молекулярная масса дистиллята:
=71,81
Относительная плотность дистиллята:
=0,6860
Средняя молекулярная масса остатка:
=193,74
Относительная плотность остатка:
=0,8520
7.
ТЕМПЕРАТУРНЫЙ РЕЖИМ КОЛОННЫ
Температура верха Тверха колонны рассчитывается как температура
конденсации насыщенных паров дистиллята на выходе из колонны.
Таблица 7
Расчёт
температуры верха колонны
Pi
|
ki
|
|
6,67563
|
1,66891
|
0,22167
|
3,99122
|
0,99780
|
0,33518
|
2,86495
|
0,34797
|
1,95387
|
0,48847
|
0,09476
|
0,93070
|
0,23268
|
0,00042
|
0,29669
|
0,07417
|
0
|
0,05800
|
0,01450
|
0
|
0,00223
|
0,00056
|
0
|
Итого
|
-
|
1,00000
|
Расчёт ведётся путём подбора такой температуры, при которой уравнение
изотермы паровой фазы превращается в тождество:
где
,
Pi - давление
насыщенных паров при Тверха, по уравнению Ашворта,
Рверха - давление вверху колонны, примем равным 4 ат.
Искомая температура Тверха=391,42 К = 118,42ОС.
Температура низа Тниза колонны рассчитывается как температура кипения
остатка. Расчёт ведётся путём подбора такой температуры, при которой уравнение
изотермы жидкой фазы превращается в тождество:
где
,
Pi -
давление насыщенных паров при Тниза ,
Рниза - давление вверху колонны, примем равным 5 ат.
Искомая температура Тниза=526,20 К =253,20ОС.
Таблица 8
Расчёт температуры низа колонны
Pi
|
Кi
|
|
39,71752
|
7,94350
|
0,00003
|
29,43316
|
5,88663
|
0,00252
|
24,26328
|
4,85266
|
0,03826
|
19,4137
|
3,88274
|
0,23093
|
12,60267
|
2,52053
|
0,41727
|
6,474371
|
1,29487
|
0,19859
|
2,501605
|
0,50032
|
0,09506
|
0,375243
|
0,07505
|
0,01721
|
0,003646
|
0,00073
|
0,00014
|
Итого
|
-
|
1,00000
|
Температура ввода сырья в отбензинивающую колонну составляет обычно
200-220оС. Примем
= 493 К
= 220ОС
При
такой температуре сырьё находится в парожидкостном состоянии, поэтому
необходимо определить долю отгона сырья, состав паровой и жидкой фазы его.
Расчет
доли отгона производим по методу А.М. Трегубова. Для этого путём
последовательного приближения подбираем такое значение мольной доли отгона
сырья e`, при котором выполняется тождество:
Таблица 9
Расчёт доли отгона сырья на входе в колонну
Компо- ненты
|
tcр
|
Mi
|
ci,
|
Pi, кПа
|
-1+1
|
|
|
|
|
|
|
|
|
28-58
|
43
|
65
|
0,0209
|
0,3210
|
0,0542
|
2816,9465
|
6,2599
|
5,2599
|
0,5917
|
1,5917
|
0,0341
|
0,2133
|
13,88
|
58-72
|
65
|
73
|
0,0213
|
0,2923
|
0,0494
|
2008,3132
|
4,4629
|
3,4629
|
0,3896
|
1,3896
|
0,0355
|
0,1585
|
11,55
|
72-85
|
78,5
|
78
|
0,0199
|
0,2544
|
0,0430
|
1614,9319
|
3,5887
|
2,5887
|
0,2912
|
1,2912
|
0,0333
|
0,1195
|
9,33
|
85-102
|
93,5
|
84
|
0,0277
|
0,3280
|
0,0555
|
1255,7645
|
2,7906
|
1,7906
|
0,2014
|
1,2014
|
0,0462
|
0,1289
|
10,88
|
102-140
|
121
|
97
|
0,0778
|
0,8013
|
0,1361
|
771,6880
|
1,7149
|
0,7149
|
0,0804
|
1,0804
|
0,1259
|
0,2160
|
20,96
|
140-180
|
160
|
118
|
0,0873
|
0,7423
|
0,1268
|
365,0801
|
0,8113
|
-0,1887
|
-0,0212
|
0,9788
|
0,1296
|
0,1051
|
12,36
|
180-240
|
210
|
148
|
0,1365
|
0,9196
|
0,1585
|
126,6667
|
0,2815
|
-0,7185
|
-0,0808
|
0,9192
|
0,1725
|
0,0486
|
7,20
|
240-350
|
295
|
212
|
0,2355
|
1,1097
|
0,1941
|
17,6184
|
0,0392
|
-0,9608
|
-0,1081
|
0,8919
|
0,2177
|
0,0085
|
1,81
|
350-К.К.
|
437
|
398
|
0,3733
|
0,9390
|
0,1823
|
3,2873
|
0,0073
|
-0,9927
|
-0,1117
|
0,8883
|
0,2052
|
0,0015
|
0,60
|
Итого
|
-
|
-
|
1,0000
|
5,7077
|
1,0000
|
-
|
-
|
-
|
-
|
-
|
1,0000
|
1,0000
|
88,57
|
Расчёты
сведены в табл. 9, где
e` - мольная
доля отгона;
сi -
массовая доля отдельных фракций в нефти;
ci`, xi`, yi` -
мольные доли отгона отдельных фракций в сырье, в жидкой и паровой фазах сырья;
Мi -
молекулярный вес отдельных фракций;
Рвх
- абсолютное давление в зоне питания, примем его равным среднему давлению в
колонне 4,5 ат или 450 кПа;
Pi - давление
насыщенных паров отдельных фракций при температуре ввода сырья, по уравнению Ашворта;
Т
- температура при которой определяется давление паров, 493 К;
Тср
- средняя температура кипения фракции, К.
Искомая величина е`=0,1125.
Молекулярные веса компонентов Mi вычисляем по формуле Воинова. По данным таблицы 9 средний молекулярный
вес нефти:
Молекулярный
вес паровой фазы My==89
Массовая
доля отгона:
.
МИНИМАЛЬНОЕ ФЛЕГМОВОЕ ЧИСЛО
Минимальное флегмовое число Rmin определяется по уравнениям Андервуда:
где αi -
коэффициент относительной летучести по отношению к ключевому компоненту
где Pi - давление насыщенных паров при
температуре ввода сырья;
Pk -
давление насыщенных паров ключевого компонента (которым задавались в начале
расчета);
- корень
уравнения Андервуда. Обычно его величина находится между значениями ai ключевых
компонентов.
В
общем случае при увеличении левая
часть уравнения возрастает.
q -
отношение количества тепла Q,
которое надо сообщить сырью, чтобы перевести его в парообразное состояние, к
скрытой теплоте испарения сырья Qисп:
или
где
JC - энтальпия сырья при температуре ввода;
JП - энтальпия
насыщенных паров сырья;
JЖ - энтальпия
кипящей жидкости сырья.
При
расчёте минимального флегмового числа возможны следующие варианты.
а)
Если сырьё вводится при температуре кипения, то e`=0 и q=1.
б)
Если сырьё вводится в виде холодной жидкости, не доведенной до температуры
кипения, то q>1.
в)
Если сырьё вводится в виде насыщенных паров, то e`=1 и q=0.
г)
Если сырьё вводится в виде перегретых паров, то q<0.
д)
Если сырьё вводится в виде парожидкостной смеси,
то
0<e`<1 и 1-q=e`.
Таблица 10
Расчёт
минимального флегмового числа
№ компо- нента
|
Pi при tFai
|
|
|
|
|
|
1
|
0,0562
|
2,8169
|
1,7443
|
0,1154
|
0,3699
|
0,7591
|
2
|
0,0512
|
2,0083
|
1,2436
|
0,1823
|
0,3344
|
1,1905
|
3
|
0,0446
|
1,6149
|
1,0000
|
0,4214
|
0,2492
|
2,3561
|
4
|
0,0575
|
1,2558
|
0,7776
|
-0,3832
|
0,0463
|
-0,3086
|
5
|
0,1404
|
0,7717
|
0,4778
|
-0,1611
|
0,0001
|
-0,0001
|
6
|
0,1301
|
0,3651
|
0,2261
|
-0,0440
|
0
|
0
|
7
|
0,1611
|
0,1267
|
0,0784
|
-0,0155
|
0
|
0
|
8
|
0,1944
|
0,0176
|
0,0109
|
-0,0024
|
0
|
0
|
9
|
0,1645
|
0,0032
|
0,0020
|
-0,0004
|
0
|
0
|
Сумма
|
1,0000
|
-
|
-
|
0,1125
|
1,0000
|
3,9970
|
В
нашем случае 1-q=e`=0,1125. Методом подбора находим из первого уравнения
Андервуда корень , подставляем его во второе уравнение и определяем Rmin.
Результаты расчета приведены в таблице 10.
=0,8943
=3,997-1=2,997
отбензинивающий колонна нефть летучесть
9.
ОПТИМАЛЬНОЕ ФЛЕГМОВОЕ ЧИСЛО. ОПТИМАЛЬНОЕ ЧИСЛО ТЕОРЕТИЧЕСКИХ ТАРЕЛОК
Приведём
два способа расчёта оптимального флегмового числа.
Графический
способ Джиллиленда
а)
Задаёмся коэффициентом избытка флегмы i=(1,1…1,8).
б) Рассчитываем флегмовые числа:
Например,
3,2967.
в)
Находим параметр Хi :
Например,
0,06975
г)
Находим параметр Yi:
Например,
=0,58551
д)
Находим число теоретических тарелок N из уравнения:
Например,
=28,80615
e) Находим
величину Ni(Ri+1).
Например,
N1(R1+1)= 28,80615·(3,2967+1)=123,7701
Расчёты
приведены в таблице 10.
Расчёт параметров Rопт и
Nопт
iRixiyiNiNi(Ri+1)
|
|
|
|
|
|
1,1
|
3,2967
|
0,0698
|
0,5855
|
28,8061
|
123,7701
|
1,2
|
3,5964
|
0,1304
|
0,5236
|
24,9345
|
114,6078
|
1,3
|
3,8960
|
0,1836
|
0,4747
|
22,5177
|
110,2480
|
1,4
|
4,1957
|
0,2307
|
0,4348
|
20,8571
|
108,3680
|
1,5
|
4,4954
|
0,2727
|
0,4015
|
19,6433
|
107,9485
|
1,6
|
4,7951
|
0,3103
|
0,3734
|
18,7153
|
108,4577
|
1,7
|
5,0948
|
0,3442
|
0,3491
|
17,9813
|
109,5928
|
1,8
|
5,3945
|
0,3749
|
0,3280
|
17,3851
|
111,1697
|

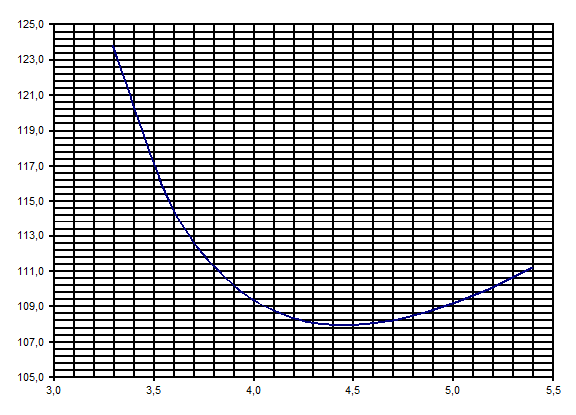

ж) Строим график Ni(Ri+1)=f(Ri):
График зависимости параметра Ni(Ri+1) от флегмового числа
Рис.2
Минимум
на полученной кривой соответствует искомым параметрам: Rопт=4,45; Nопт=19,65;
опт=1,5.
Аналитический
вариант расчёта (по приближённым уравнениям):
2,9967+0,35=4,3959
опт=1,7
опт=1,7·+0,7=20,0024
Таким
образом, оба способа дают довольно близкие результаты. Принимаем к дальнейшим
расчётам данные более точного графического способа.
.
МЕСТО ВВОДА СЫРЬЯ В КОЛОННУ. РАБОЧЕЕ ЧИСЛО ТАРЕЛОК
Определяем
минимальное число теоретических тарелок в концентрационной части колонны ()
,
где
α3 и α4 -
коэффициенты относительной летучести компонентов при температуре ввода сырья
(см. табл. 10).
=7,7028 ~
8
Оптимальное число теоретических тарелок в верхней части колонны
Отсюда
=13,3308
~ 14
Рабочее
число тарелок в колонне:
где
- к.п.д. тарелки, примем равным 0,6.
=32,75 ~
33
Рабочее
число тарелок в верхней части колонны
=22,21~
23
В
нижней, исчерпывающей части колонны, таким образом, будет 33-23=10 тарелок. На
практике для ввода сырья предусматривают до 5 точек вблизи сечения,
определённого по этим уравнениям.
.
ВНУТРЕННИЕ МАТЕРИАЛЬНЫЕ ПОТОКИ
а) Верхняя часть колонны.
Количество флегмы, стекающей с тарелок верхней части колонны:
=Rопт·D=
4,45·45815,5=203879 кг/ч
Количество
паров, поднимающихся с тарелок верхней части колонны:
+D=203879+45815,5=249695
кг/ч
Объём
паров:
м3/с =
281997,72 м3/ч
Плотность
паров:
= 8,85519
кг/м3
Относительная
плотность жидкости:
где
- температурная поправка по формуле Кусакова.
Относительная
плотность при температуре верха колонны:
Абсолютная
плотность жидкости кг/м3
Объёмный
расход жидкости:
м3/ч
б)
Нижняя часть колонны.
Количество
флегмы, стекающей с тарелок нижней части колонны:
203879 +
735294(1 - 0,0572) = 897114 кг/ч
Количество
паров, поднимающихся с тарелок нижней части колонны:
= 897114
- 689478,6 = 207635 кг/ч
Объём
паров:
м3/с =
9347 м3/ч
Плотность
паров:
=22,2140
кг/м3
Плотность
жидкости:
где
- температурная поправка по формуле Кусакова.
Относительная
плотность жидкости при температуре низа колонны:
Абсолютная
плотность жидкости кг/м3
Объёмный
расход жидкости:
м3/ч
. ТЕПЛОВОЙ БАЛАНС КОЛОННЫ
Рассмотрим способ отвода тепла в колонне холодным испаряющимся орошением,
как наиболее распространённым в нефтепереработке. Пары дистиллята при этом
поступают в конденсатор-холодильник (обычно сначала воздушный, затем водяной),
где происходит их конденсация и дальнейшее охлаждение конденсата до температур
30-40оС. Часть холодного конденсата далее подаётся как орошение на верхнюю
тарелку, остальное количество отводится как верхний продукт колонны.
Уравнение теплового баланса колонны в этом случае будет иметь вид:
,
где QF - тепло, поступающее в колонну с
сырьём, кВт;
QB -
тепло, подводимое в низ колонны, кВт;
QD -
тепло, отводимое из колонны с дистиллятом, кВт;
QW -
тепло, отводимое из колонны с остатком, кВт;
QХОЛ -
тепло, отводимое в конденсаторе-холодильнике, кВт;
QПОТ -
потери тепла в окружающую среду, кВт.
где
F, Fж, Fп - массовый расход сырья, жидкой и паровой фаз сырья,
кг/ч;
iFж - энтальпия
жидкой фазы сырья, кДж/кг;
IFп - энтальпия
паровой фазы сырья, кДж/кг;
е
= 0,0572 - массовая доля отгона сырья (см. раздел 7);
,
где
D - массовый расход дистиллята, кг/ч;
iхол - энтальпия
холодного дистиллята при температуре его отвода после
конденсатора-холодильника, кДж/кг;
,
где
W - массовый расход остатка, кг/ч;
iW - энтальпия
остатка при температуре при температуре его отвода из колонны 253,2ОС, кДж/кг;
,
где
Lор - количество холодного орошения, подаваемого в
колонну, кг/ч;
ID - энтальпия
паров дистиллята при температуре верха колонны 118,42оС.
,
где
Rопт = 4,45 - оптимальное флегмовое число;
iконд -
энтальпия жидкого дистиллята при температуре его конденсации, кДж/кг;
Qконд - теплота
конденсации паров дистиллята. Для светлых нефтепродуктов эту величину можно
рассчитать по уравнению Крэга:
, кДж/кг.
где
Тср.м. - средняя молекулярная температура кипения дистиллята, К;
В
общем случае средняя молекулярная температура кипения смеси рассчитывается по
формуле:
,
где
Тi - среднеарифметическая температура кипения узкой
фракции в смеси, К:
xi` - мольная
доля узкой фракции в смеси.
В
нашем случае средняя молекулярная температура кипения дистиллята:
Тср.м.
= 316 . 0,3699 + 338 . 0,3344 + 351,5 . 0,2492 + 366,5 . 0,0463 +
+
394 . 0,0001 = 334,5 К.
= 332,45
кДж/кг.
Примем
температуру дистиллята после конденсатора-холодильника и, следовательно,
температуру подачи орошения tхол = 35°C.
Энтальпии
жидких нефтепродуктов при соответствующих температурах рассчитываются по
уравнению Крэга:
, кДж/кг.
Энтальпии
паров нефтепродуктов рассчитываются по уравнению Уэйра и Итона:
, кДж/кг.
Например,
энтальпия жидкой фазы сырья, поступающего в колонну при 220ОС:
кДж/кг.
Результаты
расчёта энтальпий потоков:
iF = 496,88 кДж/кг
|
|
при tF
= 220°C
|
IF = 814,38 кДж/кг
|
|
при tF
= 220°C
|
ID = 593,81 кДж/кг
|
|
при tD
= 118,42°C
|
iхол = 74,51 кДж/кг
|
|
при tхол
= 35 °C
|
iW = 582,25 кДж/кг
|
|
при tW
= 253,2°C
|
Количество холодного орошения:
кг/ч
Рассчитываем
тепловые потоки:
QF = 735294,118
. 0,0572 . 814,38 + 735294,118 . (1-0,0572) .
496,88 =
кДж/ч
= 105196,27 кВт
QD = 45815,538 .
74,51 = 3413744,7 кДж/ч = 948,26 кВт
QW = 689478,58 .
582,25 = 401448506 кДж/ч = 111513,58 кВт
QХОЛ =
(45815,538 + 130521,12) . (593,81 - 74,51) = 91571622 кДж/ч =
,56
кВт
Примем
потери тепла в колоне 5%:
Qпот = (948,26 +
111513,58 + 25436,56).5/95 = 7257,81кВт
Тепло,
необходимое подвести в низ колонны:
QB = 145156,21 -
9514,41 - 95681,86 = 39959,94 кВт
Таблица
11
Тепловой
баланс колоны
Поток
|
t, °С
|
Энтальпия, кДж/кг
|
Расход, кг/ч
|
Количество тепла, кВт
|
|
ПРИХОД:
|
С сырьём:
|
|
|
|
|
паровая фаза
|
220,0
|
814,38
|
42058,8
|
9514,41
|
жидкая фаза
|
220,0
|
496,88
|
693235,3
|
95681,86
|
В низ колонны
|
|
|
|
39959,94
|
Итого
|
|
|
|
145156,21
|
|
РАСХОД:
|
С дистиллятом
|
35,0
|
74,51
|
45815,54
|
948,26
|
С остатком
|
253,2
|
582,25
|
689478,58
|
111513,58
|
В конденсаторе
|
|
|
|
25436,56
|
Потери
|
|
|
|
7257,81
|
Итого
|
|
|
|
145156,21
|
13. ДИАМЕТР КОЛОННЫ
Диаметр колонны рассчитывается по наиболее нагруженному сечению по парам.
В нашем случае в верхней части колонны расход паровой фазы больше в
7,8327/2,5964 = 3,02 раза, чем в нижней (см. раздел 11).
Примем к установке в верхней части колонны клапанные двухпоточные
тарелки, а в нижней, наиболее нагруженной по жидкой фазе, части - клапанные
четырёхпоточные тарелки.
Таблица 12
Зависимость диаметра колонны и расстояния между тарелками
Диаметр колонны, м
|
Расстояние между тарелками,
мм
|
до 1,0
|
200-300
|
1,0-1,6
|
300-450
|
1,8-2,0
|
450-500
|
2,2-2,6
|
500-600
|
2,8-5,0
|
600
|
5,5-6,4
|
800
|
более 6,4
|
800-900
|
Расстояние между тарелками принимается в зависимости от диаметра колонны
(см. табл.12). На практике указанные рекомендации не всегда выполняются. Для
большинства колонн расстояния между тарелками принимаются таким образом, чтобы
облегчить чистку, ремонт и инспекцию тарелок: в колоннах диаметром до 2 м - не
менее 450 мм, в колоннах большего диаметра - не менее 600 мм, в местах
установки люков - не менее 600 мм. Кроме этого, в колоннах с большим числом
тарелок для снижения высоты колонны, её металлоёмкости и стоимости расстояние
между тарелками уменьшают.
Примем расстояние между тарелками 600 мм, затем проверим соответствие
этой величины и рассчитанным диаметром колонны.
Диаметр рассчитывается из уравнения расхода:
, м
где
VП - объёмный расход паров, м3/с;
Wmax -
максимальная допустимая скорость паров, м/с
, м/с
где
Сmax - коэффициент, зависящей от типа тарелки, расстояния
между тарелками, нагрузки по жидкости;
rж и rп - плотность жидкой и паровой фазы, кг/м3.
Сmax =
K1 . K2 . C1 - К3(l - 35)

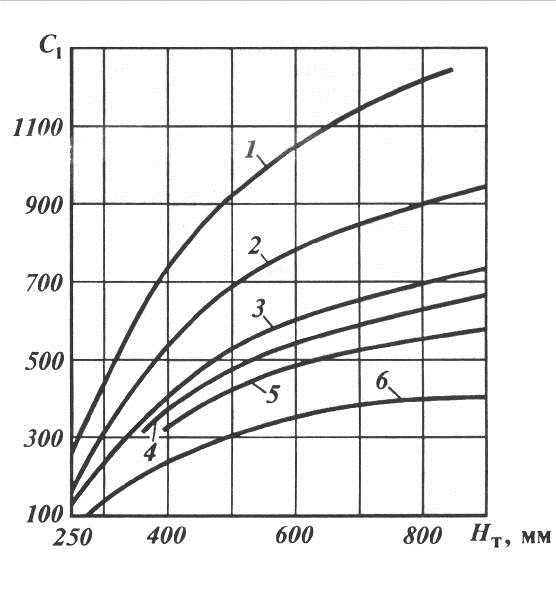

Значение коэффициента С1 определяем по графику в зависимости от принятого
расстояния между тарелками (см. приложение). С1 = 1050.
Коэффициент К3 = 5,0 для струйных тарелок, для остальных тарелок К3 =
4,0.
Коэффициент l
находится по уравнению:
,
где
LЖ - массовый расход жидкой фазы в верхней части, кг/ч;
Коэффициент
К1 принимается в зависимости от конструкции тарелок:
Колпачковая тарелка.................................................................... 1,0
Тарелка из S-образных
элементов............................................... 1,0
Клапанная тарелка....................................................................... 1,15
Ситчатая и струйная тарелка....................................................... 1,2
Струйная тарелка с отбойниками................................................ 1,4
Коэффициент К2 зависит от типа колонны:
Атмосферные колонны................................................................. 1,0
Ваккумные колонны с промывным сепаратором в зоне питания 1,0
Вакуумные колонны без промывного сепаратора..................... 0,9
Вакуумные колонны для перегонки
пенящихся и высоковязких жидкостей........................................ 0,6
Абсорберы.................................................................................... 1,0
Десорберы..................................................................................... 1,13
Сmax =
1,15 . 1,0 . 1050 - 4(132,75 - 35) = 816,5
= 0,562
м/с
Диаметр
колонны:
м
Полученный
диаметр округляется в большую сторону до ближайшего стандартного значения. Для
стальных колонн рекомендованы значения диаметров от 0,4 до 1,0 м через каждые
0,1 м, от 1,2 до 4,0 м через 0,2 м, далее 2,5 м, 4,5 м, 5,0 м, 5,6 м, 6,3 м, от
7,0 до 10 м через 0,5 м, от 11,0 до 14,0 м через 1,0 м, от 16,0 до 20,0 м через
2,0 м.
Итак,
примем диаметр колонны DK = 4,5 м.
Проверяем
скорость паров при принятом диаметре колонны:
м/с
Она
находится в допустимых пределах (0,4-0,7 м/с) [5] для колонн под давлением и
расстоянии между тарелками 600 мм.
Проверяем
нагрузку тарелки по жидкости:
м3/(м .
ч),
где
LV - объёмный расход жидкости, м3/ч;
n - число
потоков на тарелке;
W - относительная
длина слива, обычно находится в пределах 0,65-0,75.
Полученное
значение расхода жидкости на единицу длины слива меньше максимально
допустимого, которое составляет для данного типа тарелок м3/(м . ч).
. ВЫСОТА КОЛОННЫ
Высота колонны рассчитывается по уравнению:
НК = H1 + Hк + Ни + Нп + Н2 + Нн + Но, м
где Н1 - высота от верхнего днища до верхней тарелки, м;
Нк - высота концентрационной тарельчатой части колонны, м;
Ни - высота исчерпывающей, отгонной тарельчатой части колонны, м;
Нп - высота секции питания, м;
Н2 - высота от уровня жидкости в кубе колонны до нижней тарелки,м;
Нн - высота низа колонны, от уровня жидкости до нижнего днища, м;
Но - высота опоры, м.
Высота Н1 (сепарационное пространство) принимается равной половине
диаметра колонны, если днище полукруглое, и четверти диаметра, если днище
эллиптическое. Полушаровые днища применяют для колонн диаметром более 4 метров.
Поэтому Н1 = 0,5 . 4,5 = 2,25 м.
Высоты Hк и Ни зависят от числа тарелок в
соответствующих частях колонны и расстояния между ними:
Нк = (Nконц - 1)h = (23 - 1)0,6 = 13,2 м
Ни = (Nотг - 1)h = (10 - 1)0,6 = 5,4 м
где h = 0,6 м - расстояние между
тарелками.
Высота секции питания Нп берётся из расчёта расстояния между
тремя-четырьмя тарелками:
Нп = (4 - 1)h = (4 - 1)0,6
=1,8 м
Высота Н2 принимается равной от 1 до 2 м, чтобы разместить глухую тарелку
и иметь равномерное распределение по сечению колонны паров, поступающих из
печи. Примем Н2 = 1,5 м.
Высота низа (куба) колонны Нн рассчитывается, исходя из 5-10 минутного
запаса остатка, необходимого для нормальной работы насоса в случае прекращения
подачи сырья в колонну:
м
где
rж - абсолютная плотность остатка при температуре низа
колонны (см. раздел 11);
Fк = - площадь поперечного сечения колонны, м2.
Штуцер
отбора нижнего продукта должен находится на отметке не ниже 4-5 м от земли, для
того, чтобы обеспечить нормальную работу горячего насоса. Поэтому высота опоры
Но конструируется с учётом обеспечения необходимого подпора жидкости и
принимается высотой не менее 4-5 м. Примем Но = 4 м.
Полная
высота колонны:
НК
= 2,25+13,2+5,4+1,8+1,5+5,25+4 = 33,4 м
. ДИАМЕТРЫ ШТУЦЕРОВ
Диаметры штуцеров определяют из уравнения расхода по допустимой скорости
потока:
, м
где
V - объёмный расход потока через штуцер, м3/с;
Величина
допустимой скорости Wдоп принимается в зависимости от назначения штуцера и
фазового состояния потока (м/с):
Скорость жидкостного потока:
на приёме насоса и в самотечных трубопроводах.................. 0,2-0,6
на выкиде насоса....................................................................... 1-2
Скорость парового потока:
в шлемовых трубах и из кипятильника в колонну.................. 10-30
в трубопроводах из отпарных секций..................................... 10-40
в шлемовых трубах вакуумных колонн.................................. 20-60
при подаче сырья в колонну.................................................... 30-50
Скорость парожидкостного потока при подаче сырья в колонну
(условно даётся по однофазному жидкостному потоку)........ 0,5-1,0
Рассчитанный диаметр штуцера далее округляется в большую сторону до
ближайшего стандартного значения:
Таблица 13
Стандартные значения диаметров штуцеров
Dу, мм
|
Dу, мм
|
Dу, мм
|
Dу, мм
|
Dу, мм
|
Dу, мм
|
10
|
50
|
200
|
600
|
1400
|
2600
|
15
|
65
|
250
|
800
|
2800
|
20
|
80
|
300
|
900
|
1800
|
3000
|
25
|
100
|
350
|
1000
|
2000
|
|
32
|
125
|
400
|
1100
|
2200
|
|
40
|
150
|
500
|
1200
|
2400
|
|
Приложение
График зависимости коэффициента С1 от расстояния между тарелками Нт
- кривая для нормальных нагрузок клапанных, ситчатых, каскадных и
аналогичных тарелок и для максимальных нагрузок колпачковых тарелок;
- кривая нормальных нагрузок для колпачковых тарелок;
- кривая для вакуумных колонн без ввода водяного пара и для
стриппинг-секций атмосферных колонн;
- кривая для вакуумных колонн с вводом водяного пара и для десорберов;
- кривая для абсорберов;
- кривая для колонн, разделяющих вязкие жидкости под вакуумом или
высококипящие ароматические углеводороды или пенящиеся продукты.
Список рекомендуемой литературы
1. Ахметов
С.А. Технология глубокой переработки нефти и газа: Учебное пособие для вузов. -
Уфа: Изд-во «Гилем», 2002. - 672 с.
. Мановян
А.К. Технология первичной переработки нефти и природного газа: Учебное пособие
для вузов. - М.: Химия, 2001. - 568 с.
. Танатаров
М.А., Ахметшина М.Н., Фасхутдинов Р.А. Технологические расчеты установок
переработки нефти. - М.: Химия, 1987. - 352 с.
. Сарданашвили
А.Г., Львова А.И. Примеры и задачи по технологии переработки нефти и газа. -
М.: Химия, 1973. - 272 с.
. Эмирджанов
Р.Т., Лемберанский Р.А. Основы технологических расчетов в нефтепереработке и
нефтехимии. - М.: Химия, 1989. - 192 с.
. Александров
И.А. Ректификационные и абсорбционные аппараты. - М.: Химия, 1979. - 280 с.
. Александров
И.А. Перегонка и ректификация в нефтепереработке. - М.: Химия, 1981. 352 с.
. Багатуров
С.А. Основы теории и расчета перегонки и ректификации. - М.: Химия, 1974. - 440
с.
. Кузнецов
А.А., Кагерманов С.М., Судаков Е.Н. Расчеты процессов и аппаратов
нефтеперерабатывающей промышленности. - Л.: Химия, 1974. - 344 с.
. Расчеты
основных процессов и аппаратов нефтепереработки: Справочник / Под ред.
Е.Н.Судакова. - М.: Химия, 1979. - 569 с.
. Основные
процессы и аппараты химической технологии: Пособие по проектированию / Под ред.
Ю.И.Дытнерского. М.: Химия, 1983. - 272 с.
. Справочник
нефтепереработчика: Справочник / Под ред. Г.А. Ластовкина, Е.Д.Радченко и
М.Г.Рудина. - Л.: Химия, 1986. - 648 с.
. Рудин М.Г.
Карманный справочник нефтепереработчика. - Л.: Химия, 1989. - 464 с.
. Скобло
А.И., Молоканов Ю.К., Владимиров А.И., Щелкунов В.А. Процессы и аппараты
нефтегазопереработки и нефтехимии. - М.: ООО "Недра-Бизнесцентр", 2000.
- 677 с.
. Колонные
аппараты. Каталог ВНИИнефтемаш. - М.: Изд. ЦИНТИхимнефтемаш, 1992. - 26 с.
