.        Назначение станка

Вертикально фрезерный станок JVM-836 TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства.

Может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

.        Общий вид станка и основные элементы его кинематической схемы

Станок фрезерный вертикальный JVM-836 TS является универсальным фрезерным станком за счет возможности поворота фрезерной головы на 90 градусов в обе стороны. Станок JVM-836 TS является самым компактным промышленным фрезерным станком линейки производителя Jet. Вес станка составляет 730кг, габариты - 1,4х1,3х1,9м. Тем не менее станок JVM-836 TS полностью автоматизирован: шпиндель станка имеет автоматическую подачу, стола станка имеет механический привод по оси X (продольное перемещение), автономная смазка узлов станка и подача СОЖ, реверс шпинделя и механический тормоз.

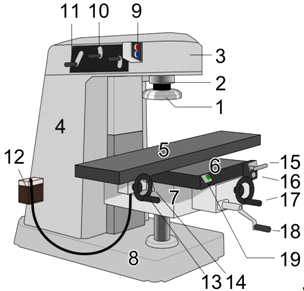

Вертикально-фрезерный станок JVM-836 TS (1 - фреза, 2 - шпиндель, 3 - хобот, 4 - станина, 5 - стол, 6 - салазки, 7 - консоль, 8 - фундаментная плита, 9 - панель запуска шпинделя, 10 - регулировка передач шпинделя, 11 - регулировка скорости вращения шпинделя, 12 - Подача СОЖ, 13 - Продольное перемещение стола, 14,15,16 - ускоренные перемещения стола, 17 - поперечное перемещение стола)

.        Особенности конструкции и комплектность станка. Дополнительная оснастка

Вертикально-фрезерный станок JET JVM-836 TS - особенности конструкции:

¾      большой ход пиноли для сверления;

¾      упорные подшипники шпинделя гарантируют стабильность при фрезеровании;

¾      гарантированное биение конуса шпинделя 0,01 мм;

¾      возможность поворота головки влево и вправо;

¾      возможность правого и левого вращения шпинделя;

¾      шлифованные направляющие каретки с регулируемыми клиновидными планками;

¾      механический тормоз шпинделя вертикально-фрезерного станка JVM-836 TS;

¾      централизованная система смазки фрезерного стола;

¾      встроенная система подвода СОЖ.

Вертикально-фрезерный станок JET JVM-836 TS - стандартная комплектация:

¾      система подвода СОЖ;

¾      автоматическая подача по оси Х;

¾      защитный экран с концевым выключателем;

¾      лампа местного освещения;

¾      инструмент для обслуживания

¾      ящик для инструмента;

¾      поддон для сбора стружки;

¾      инструкция по эксплуатации;

¾      сертификат точности;

¾      упаковочный лист.

Дополнительные принадлежности:

.        Технические характеристики

Технические характеристики вертикально-фрезерного станка JVM-836 TS:

Величина

Максимальный диаметр сверления

Ø 32 мм, M20

Максимальный диаметр торцевой фрезы

Ø 100 мм

Максимальный диаметр концевой фрезы

Ø 20 мм

Конус шпинделя

ISO 30 (DIN 2080)

Диаметр шпинделя

85 мм

Частота вращения шпинделя: 16

65 - 4550 оборотов/минуту

Ход пиноли шпинделя

127 мм

Диапазон поворота головки

90° влево/вправо

Расстояние от шпинделя до стола

50 - 356 мм

Минимальное расстояние шпинделя до стойки

133 мм

Максимальное расстояние шпинделя от до стойки

400 мм

Размеры стола

905 x 200 мм

Ход стола по оси X x Y

640 x 240 мм

Скорость подачи по оси X

0 - 900 мм/минуту

Т-образные пазы: 3

16 мм

Автоматическая подача пиноли

0,04 / 0,08 / 0,16 мм/оборот

Выходная мощность

2,3 кВт / S₁ 100%

Входная мощность

4,2 кВт / S₆ 40%

Масса

730 кг

Ответы на контрольные вопросы

станок конструкция остастка фрезерный

1.      История развития станкостроения в России.

В развитых промышленных странах объем продукции металлообработки составляет около 30% общего производства продукции. Успех развития того или иного производства в значительной степени зависит от эффективного использования металлорежущих станков (МРС). Анализ времени нахождения заготовки в цехе в условиях, например, мелкосерийного производства, показывает, что 5% времени она находится на станке и только 1,5% уходит на съем металла. Если учесть, что 70% всего количества деталей изготавливают в условиях единичного и серийного производства партиями до 50 штук, то очевидно, что проблема автоматизации этих производств является основной задачей развития машиностроения в целом.

Отечественное станкостроение за свои более чем восьмидесяти лет существования прошло несколько исторических периодов развития.

Становление станкостроения заложено в трудах академика Дикушина В.И., проф. Ачеркана Н.С., проф. Владзиевского А.П., проф. Решетова Д.Н., проф. Грановского Г.И., проф. Головина Г.М., проф. Богословского Б.Л. и целого ряда технологов, конструкторов, экономистов, рабочих. Благодаря работам перечисленных авторов и огромной армии производственников разных квалификаций и рангов, внесен существенный вклад в научные основы учения о конструирование и расчете станков, а так-же о принципах формирования типажа металлорежущих станков (МРС).

Дальнейшее конструктивное совершенствование МРС и повышение требований к их эксплуатационным свойствам привело к созданию новых теоретических направлений и школ, которые были изложены в трудах профессоров Пуша В.Э., Кудинова В.А., Проникова А.С., Бушуева В.В., Каминской В.В.. Левиной З.М., Хомякова В.С., Аверьянова О.И. и др.

В период становления отечественного станкостроения в 30-х годах решалась задача создания станков различных технологических групп с позиции максимально возможного удовлетворения потребности различных отраслей народного хозяйства страны. В основном это были сравнительно простые станки универсального назначения с ручным управлением (РУ). Этот период характеризовался специализацией заводов по технологическому признаку, среди которых выделялись заводы - гиганты, например, такие как: Московский завод "Красный пролетарий", Средневолжский станкозавод, Краснодарский станкозавод им. Седина (все изготавливали станки токарной группы), Горьковский и Дмитровский заводы по производству станков фрезерной группы, Ленинградский станкозавод им. Я.М. Свердлова, заводы Минска и на Коломенском станкозаводе по производству расточных МРС, Одесский и Ивановский станкозаводы по производству сверлильных станков и т. д. Этот период также отмечен и организацией заводов по производству прецизионных станков. В частности такие заводы работали в Москве, Одессе, Куйбышеве, а несколько позже в Вильнюсе, Ереване и других городах. Объемы поставок станков отмеченных выше заводов определялись только их производственными возможностями, и поэтому формирование структуры парка МРС происходило как бы стихийно.

Военный (1941-1945 г.) и послевоенный периоды, вплоть до 60-х годов, характеризовался более организованным выпуском металлорежущего оборудования, поскольку правительством страны была поставлена цель значительного выпуска продукции оборонного назначения и восстановления народного хозяйства страны после войны. Для этих целей создавались станки высокопроизводительные и сравнительно недорогие, поскольку они изготавливались на основе унифицированных узлов и агрегатов. Эти станки по своему назначению относились к специальным станкам, поскольку они могут производить только одну операцию и только на конкретных деталях. В настоящее время подобные станки и автоматические линии продолжают функционировать на многих заводах автомобильной, тракторной, сельскохозяйственной и других отраслях. Для решения практических задач в этот период времени было создано самостоятельное научное направление по проблеме создания и эксплуатации металлорежущего автоматизированного оборудования для условий массового производства (работы проф. Да-щенко А.И., Волчкевича В.И., Черпакова Б.И., Белова В.С., доц. Брона Л.С. и др.).

В период 60-80 годов предпринимается попытка изменить структуру парка МРС, сделать ее более приемлемую для решения задач, которые каждые пять лет находили отражения в различных постановления в виде основных показателях повышения производительности труда, снижения трудоемкости изготовления изделий, повышения точности обработки и т.д. Контрольные цифры выпуска МРС по объему и видам оборудования строились на основе обширной информации об обрабатываемых деталях, выраженных через суммарную трудоемкость их изготовления. Однако и при такой более совершенной методике расчета структуры МРС, удельный вес автоматизированных станков и МРС с ЧПУ был не достаточным, поскольку ряд вопросов, решение которых во многом определяло технический уровень МРС, не находили необходимой финансовой поддержки со стороны органов власти.

Качественно новые свойства МРС приобрели в сочетании с системами числового программного управления (ЧПУ). Существенно расширились технологические возможности таких станков, появились предпосылки оперативного вмешательства в процесс механической обработки деталей и обеспечения наиболее рациональной организации труда в целом. Наряду с существовавшим ранее традиционным принципом проектирования станков потребовался более серьезный учет целого ряда факторов связанных со спецификой внедрения ЧПУ, технологии обработки и организации инструментального хозяйства, технико-экономического анализа применения станков с ЧПУ. Эти и другие подобные вопросы нашли должное отражение в трудах Васильева В.С., Маталина А.А Ю.Д., Лещенко В.А., Соломенцева Ю.М., Враговым Ю.Д. были предложены основы теории компоновок МРС как первый шаг к комплексной оценки качества компоновок станка на предпроектной стадии его создания.

На протяжении многих лет в России был проведен целый комплекс работ, связанных с решением задач по созданию высокопроизводительных и прецизионных МРС. Причем эти работы велись не только в области исследования станков, но и в области создания соответствующих производственных мощностей, удовлетворяющих условиям изготовления точных деталей, узлов и станков, а также обеспечения их соответствующими комплектующими изделиями.

Проблема обеспечения точности обработки в пределах нескольких микрон достигалась применением узлов, деталей и элементов точных и особо точных исполнений. Точность перемещения исполнительных органов станка (каретки, салазки, столы и т.п.) обеспечивалась за счет применения соответствующих систем отсчета координат и со-ответствующих конструкций направляющих. За счет использование специальных технических средств, обеспечивалось снижающее трения в сопряженных стыках МРС.

Разработаны и поставлены на серийное производство особо точные подшипники качения для шпинделей и механизмов, подачи, гидростатические опоры шпинделей и направляющих тяжелых карусельных и продольно-фрезерных станков, аэростатические опоры для шпинделей и направляющих особо точных токарных станков, работающих алмазным инструментом. Разработаны методики расчета и соответствующие программные продукты, позволяющие получать на стадии проектирования достоверные результаты по комплексной оценке работоспособности шпиндельных узлов на опорах качения.

Разработаны методики расчета температурных полей и внедрены специальные мероприятия, позволяющие значительно уменьшить температурные деформации в станках.

Были разработаны рекомендации по выбору и расчету системы виброизоляции станков от внешних колебаний, а также исследованы влияния колебаний фундамента на работу станков и разработаны рекомендации по их установке.

Создание в экспериментальном научно-исследовательском институте металлорежущих станков (ЭНИМС) комплекса уникального оборудования для изготовления и аттестации особо точных штриховых мер длины решило проблему изготовления особо точных измерительных систем, в том числе для эталонирования штриховых мер длины, а также отсчетных систем измерительного комплекса для прецизионных базовых деталей машиностроения.

В результате указанных выше и других работ, которые проводились в стране, появилась возможность изготовлять координатно-расточные и круглошлифовальные станки, позволяющие обрабатывать цилиндрические поверхности с отклонением от круглости в пределах двух-трех десяток микрометра и шероховатостью менее одной десятой. Создание зубообрабатывающих мастер-станков явилось логическим завершением огромного комплекса исследований по повышению точности станков, проведенных учеными и инженерно-техническими работниками станкостроения.

Семидесятые годы явились годами увеличения производства МРС с ЧПУ во всем мире. Вопросы автоматизации машиностроения на базе станков с ЧПУ стали важнейшими, и, естественно, многие заводы приняли самое активное участие в работах по постановке МРС с ЧПУ на производство и разработке мер по внедрению их в промышленность.

Широкое внедрение на заводах МРС с ЧПУ явилось причиной резкого роста потребности в системах ЧПУ с широкими технологическими возможностями, в специфических видах комплектующих изделий, вспомогательном и режущем инструменте, в различных исполнениях приспособлений и т.д. Для обработки сложных деталей стали использоваться МРС с ЧПУ с устройствами автоматической смены инструмента (АСИ) и заготовки (АСЗ), получившими название многоцелевых станков (МЦС). МЦС явились дальнейшим развитием сверлильных, фрезерных, расточных и токарных станков. Важно определить принципиальные отличия МЦС от своих предшественников.

МЦС освободил рабочего, как от силовых, так и от большинства логических функций. В этом отношении МЦС не просто автоматизированный вариант своих предшественников, а качественно новый станок, позволяющий организовать малолюдную технологию обработки заготовок. Автоматизация этих функций предопределила и качественно новые технологические возможности этих станков. Главным образом, эти возможности выражаются в преобразование практически неограниченного объема информации об обработке заготовки в рабочий процесс без участия человека. Эта особенность и является принципиальным отличием МЦС от обычных станков, и предопределяет дальнейшие пути развития МЦС с учетом пере-дачи функций рабочего не только машине, но и системе ЧПУ.

С проблемой сокращения сроков проектирования, освоения и эксплуатации МРС связано немало работ. Требование к сокращению сроков проектирования и освоения МРС привело к созданию таких направлений в машиностроении, как унификация, нормализация, стандартизация. Так, например, по данным ЭНИМСа, средние сроки проектирования автоматических линий на базе унифицированных сборочных единиц и деталей снижаются примерно в 6-8 раз по сравнению со временем проектирования тех же автоматических линий, скомпонованных из оригинальных сборочных единиц.

Наиболее приемлемым вариантом проектирования МЦС в настоящее время считается модульный принцип проектирования, научные основы формирования технических и компоновочных решений многоцелевых станков разработаны лауреатом премии Правительства РФ, проф. Аверьяновым О.И. Это положение обосновывается тем, что модульный принцип проектирования МЦС одновременно решает задачи двух концептуальных подхода изготовления продукции машиностроения. Первая концепция (технологическая) отражает особенность рыночного спроса на продукцию, которая сводиться к удовлетворению конкретных потребительских запросов покупателя. Вторая (конструкторская) - использование в компоновках МЦС, предназначенных для реализации первой концепции, заранее созданных узлов, обладающих законченными конструктивными и функциональными свойствами, т.е. модулями. Материалы многих международных выставок по станкостроению свидетельствуют о целесообразности использования этого принципа проектирования для МРС, работающих во многих производствах машиностроения.

Особую роль в металлообработке занимает технология обработки деталей на станках. Считается, что формирование технологии машиностроения как отрасли знания началось с появлением крупного машиностроения. Заметный вклад в развитие технологии машиностроения внесли наши соотечественники А. Чехов, М.В. Сидоров, Я.Батищев, А.К.Нартов и многие другие. Так, например, А.К.Нартов (1680-1756) разработал ряд технологических процессов изготовления различных изделий, создал для их осуществления оригинальные станки и инструменты.

Одним из первых, описавших накопленные опыт в технологии машиностроения, был профессор Московского университета И. Двигубский., который в 1807 г написал книгу " Начальные основания технологии или краткое описание работ на заводах и фабриках производимых". В 1885 г. вышла работа профессора И.И. Тиме (1838-1920) "Основа машиностроения, организация машиностроительных фабрик в техническом и экономическом отношении и производство работ". Профессор А.П. Гавриленко (1861-1914) издал книгу "Технология металлов", в которой был обобщен опыт развития технологии металлообработки. Долгие годы этот учебник был основным пособием, по которому училось несколько поколений русских инженеров.

В связи с бурным развитием техники в начале XX в. возникла необходимость обобщения опыта по разработке и осуществлению технологических процессов. В учебные программы вузов страны были включены дисциплины, описывающие технологические процессы изготовления машин, проектирование приспособлений, цехов и заводов.

На первом этапе они содержали главным образом описательный материал, обобщающий опыт изготовления изделий в отрасли.

Технология машиностроения стала формироваться как отрасль науки на основе обобщения результатов большого труда коллективов заводов, научно-исследовательских институтов, высших учебных заведений и работников науки и промышленности. Основы технологии машиностроения были созданы главным образом трудами российских ученых: Балакшина Б.С., Бородачева Н.А., Вотинова К.В., Дементьева В.И., Деменьюка Ф.С., Егорова М.Е., Зыкова А.А., Каширина А.И., Кована В.М., Корсакова В.С., Маталина А.А., Митрофанова С.П., Рыжова Э.В., Сателя Э.А., Соколовского А.П., Яхина А.Б. и многих других.

На основе перечисленных направлений и складывался парк МРС в машиностроении. Были разработаны методы классификации парка (работы Кваши Я.Б), академиком Львовым Д.С. рассмотрена структура парка с учетом классификации обрабатываемых деталей, базовые принципы классификации рабочих машин академиком Артоболевским И.И. предложено классифицировать исходя из технического назначения. Разработаны методики, основанные на прогнозных данных (работы Палтеровича Д.М.).

События 90-х годов резко изменили ситуацию на станкостроительных заводах, однако, понимая, что социальное благополучие страны во многом определяется его производственным потенциалом. В действующем парке оборудование с возрастом свыше 10 лет составляет более 70% и последние годы практически не обновляется. В отраслях-потребителях, парк МРС которых на 90% укомплектован отечественным оборудованием, идет старение основных фондов, ухудшается его структура, что влечет за собой существенный рост материальных и трудовых затрат в сфере машиностроения и металлообработки.

В настоящее время серийное производство в России составляет до 75-80% действующих производственных мощностей. Основную долю станочного парка в серий-ном производстве составляют универсальные МРС с РУ, которые, согласно классификации, разработанной еще в 30-х годах академиком Дикушиным В.И., делятся по технологическому признаку на токарные, фрезерные, зубообрабатывающие, шлифовальные и другие станки. Всего таких признаков этой классификации девять. Причем, каждый технологический признак в свою очередь делиться еще на девять признаков по разновидностям технологических операций в пределах одной технологической группы станков.

.        Производственный процесс и его элементы.

Производственным процессом называют все действия людей и орудий производства, требуемые на данном предприятии для производства или ремонта изделий. В него входят не только процессы, непосредственно связанные с трансформацией исходных материалов для получения автомобилей и их составных частей (основные процессы), но и вспомогательные, такие как изготовление инструмента и приспособлений, ремонт оборудования, а также обслуживающие процессы (внутризаводская транспортировка материалов и деталей, складские операции, контроль и др.), обеспечивающие возможность изготовления изделий.

Технологический процесс - часть производственного процесса, включающая действия по изменению и дальнейшему установлению состояния предмета производства. На авторемонтном предприятии используется большое количество технологических процессов: разборка, мойка, обработка давлением, механическая обработка резанием, термическая обработка, сборка, окраска и др. Составной единицей технологического процесса является операция.

Технологическая операция - часть технологического процесса, определяемая своей завершенностью, выполняемая на одном рабочем месте. Операция - основная расчетная единица при техническом нормировании процесса, проектировании производственных участков, определении себестоимости технологического процесса.

При выполнении операции выполняют несколько установок детали, т. е. устанавливают и закрепляют деталь несколько раз.

Установка - часть технологической операции, исполняемая при неизменной фиксации закреплением детали (заготовки) или собираемой сборочной единицы, с которой планируется производить работу.

Позиция - фиксированное положение, принимаемое обрабатываемой деталью или собираемым изделием вместе с подвижной частью приспособления по отношению к инструменту или станку в процессе выполнения операции. Деталь или сборочная единица, с которыми производятся операции по обработке, закрепленные в приспособлении, могут занимать несколько последовательных положений относительно инструмента, т. е. позиций.

Технологический переход - часть технологической операции, характеризуемая законченностью, постоянством используемого инструмента и поверхностей, создающихся обработкой или соединяемых при сборке.

Технологический переход - составная часть технологической операции. К примеру, при обработке точного отверстия его последовательно подвергают сверлению, зенкерованию и развертыванию. Каждый из перечисленных видов обработки является частью сверлильной операции и представляет собой технологические переходы.

Рабочий ход - законченная часть перехода, однократное перемещение инструмента по отношению к обрабатываемой детали, сопровождаемое изменением формы, размеров, шероховатости поверхности или свойств материала детали. Рабочий ход - составляющая часть технологического перехода.

Вспомогательный переход - это часть технологической операции, заключающаяся в действии человека или оборудования, характеризующаяся своей законченностью, которая не сопровождается изменением формы, размеров и шероховатости поверхностей, но необходима для выполнения технологического перехода. К вспомогательным переходам имеют отношение такие элементы, как установка и снятие детали со станка, замена инструмента и т. п. Вспомогательный переход - часть операции.

Вспомогательный ход - это часть технологического перехода, характеризующаяся законченностью, состоящая из разового перемещения инструмента относительно заготовки (детали), которая не сопровождается изменением формы, размеров, шероховатости поверхности или свойств детали, но бывает технологически необходима для выполнения рабочего хода. Вспомогательный ход - часть технического перехода.

.        Движение материальных ресурсов на машиностроительном предприятии.

В общем объеме материальных ресурсов значительное место занимают средства производства, являющиеся одновременно и предпосылкой, и результатом производства, его исходным и завершающим моментом. В процессе своего движения на различных стадиях производства и товарного обращения материальные ресурсы последовательно видоизменяются. Готовая продукция одного предприятия становится одним из исходных условий производства другого предприятия в виде "сырых" материалов, полуфабрикатов, топлива, оборудования и т. д. На каждой из этих стадий происходит образование материальных запасов, что означает некоторую приостановку движения средств производства. Но эта приостановка, будучи, по существу, замедлением движения, создает в то же время необходимое условие для непрерывности процесса производства и обращения. Продукция, вышедшая из производства, сохраняет товарную форму от момента ее изготовления до момента поступления к потребителю независимо от того, доставляется она им непосредственно или через оптово-торговые фирмы.

.        Образования поверхностей при обработке на станках.

Тело деталей машин ограничено геометрическими поверхностями, возникающими в процессе обработки. Это в основном плоскость, круговые и некруговые цилиндры, круговые и некруговые конусы, линейчатые и шаровые поверхности, имеющие определенную протяженность и взаимное расположение. Реальные поверхности, полученные в результате обработки на станках, отличаются от идеальных геометрических поверхностей. След кромки инструмента, трение между задней его поверхностью и обработанной поверхностью, пластические явления при отрыве отдельных слоев металла, упругие деформации поверхностных слоев, вибрации и другие явления, возникающие в процессе резания, создают на обработанной поверхности микронеровность и волнистость. Их допустимая величина зависит от служебного назначения поверхностей деталей машин и достигается различными методами обработки. Несмотря на это отличие, реальные геометрические поверхности могут быть получены теми же методами, что и идеальные.

Поверхности обрабатываемых деталей можно рассматривать как непрерывное множество последовательных геометрических положений (следов) движущейся производящей линии, называемой образующей, по другой производящей линии, называемой направляющей. Например, для получения плоскости необходимо образующую прямую линию 1 перемещать по направляющей прямой линии 2 (рис. 1, а). Цилиндрическая поверхность может быть получена при перемещении образующей прямой линии 1 по направляющей линии-окружности (рис. 1, б) или образующей окружности 1 вдоль направляющей прямой линии 2 (рис. 1, в). Рабочую поверхность зуба цилиндрического колеса можно получить, если образующую линию - эвольвенту 1 передвигать вдоль направляющей 2 (рис. 1, г) или, наоборот, образующую прямую 1 - по направляющей - эвольвенте 2 (рис. 1, д).

Рассмотренные поверхности называют обратимыми, так как их форма не изменяется, если поменять местами образующие линии с направляющими. В противоположность им этого нельзя сделать при образовании необратимых поверхностей. Например, если левый конец образующей прямой линии 1 перемещать по направляющей окружности 2, то получим круговую коническую поверхность (рис. 1, e). Но если окружность 2 сделать образующей и переместить вдоль направляющей прямой, то конус не получится. В этом случае необходимо, чтобы по мере перемещения окружности к точке О ее диаметр изменялся, достигая в вершине нуля. Такие поверхности называют также поверхностями с изменяющимися производящими линиями, в противоположность поверхностям, у которых производящие линии постоянны (рис. 1, а-д).

Большинство поверхностей деталей машин может быть образовано при использовании в качестве производящих линий прямой линии, окружности, эвольвенты, винтовой и ряда других линий. В реальных условиях обработки производящие линии не существуют. Они воспроизводятся комбинацией согласованных между собой вращательных и прямолинейных перемещений инструмента и заготовки. Движения, необходимые для образования производящих линий, называют рабочими формообразующими движениями. Они могут быть простыми, состоящими из одного движения, и сложными, состоящими из нескольких простых движений.

.        Виды движения исполнительных органов станков.

Для обработки заготовок на станках с ЧПУ, также как и на универсальных станках, необходимо сообщить режущему инструменту и заготовке определенный, как правило достаточно сложный, комплекс согласованных друг с другом движений. Эти движения подразделяются на основные (рабочие) и вспомогательные.

Основные движения - это движения исполнительных органов станка, благодаря которым непосредственно осуществляется процесс снятия стружки режущим инструментом с обрабатываемой заготовки. К основным движениям относятся главное движение и движение подач.

Главное движение обусловливает скорость процесса резания. Оно определяется как прямолинейное поступательное или вращательное движение заготовки, происходящее с наибольшей скоростью в процессе резания. При токарной обработке таким движением является вращательное движение заготовки. При фрезерной обработке, а также при сверлильной и расточной работах - вращательное движение режущего инструмента.

Движение подач обусловливает величину, скорость и характер взаимного перемещения инструмента и заготовки, предназначенного для того, чтобы распространить отделение срезаемого слоя материала на всю обрабатываемую поверхность заготовки. Движение подач может быть прямолинейным или по дуге, непрерывным или прерывистым, и оно всегда имеет скорость меньшую, чем главное движение. При токарной обработке движением подач являются перемещения суппорта с режущим инструментом. При фрезерной обработке и расточной работе - перемещения рабочего стола с заготовкой, при сверлильной работе - перемещения пиноли и т.п.

Вспомогательные движения - это движения исполнительных органов станка и приспособлений, необходимые для подготовки процесса резания. К ним относятся движения, связанные с транспортировкой и закреплением заготовки, подводом и отводом режущего инструмента и т. п.

.        Методы воспроизведения поверхностей.

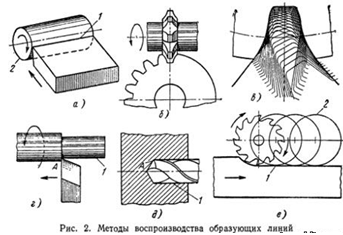

Существует четыре метода образования производящих линий: копирования, обката, следа и касания.

Метод копирования основан на том, что режущая кромка инструмента по форме совпадает с производящей линией. Например, при получении цилиндрической поверхности (рис. 2, а) образующая линия 1 воспроизводится копированием прямолинейной кромки инструмента, а направляющая линия 2 - вращением заготовки. Здесь необходимо одно формообразующее движение - вращение заготовки. Для снятия припуска и получения детали заданного размера необходимо поперечное перемещение резца, но это движение (установочное) не является формообразующим. На рис. 2, б показан пример обработки зубьев цилиндрического колеса. Контур режущей кромки фрезы совпадает с профилем впадин и воспроизводит образующую линию.

Направляющая линия получается прямолинейным движением заготовки вдоль своей оси. Здесь необходимы два формообразующих движения: вращение фрезы и прямолинейное перемещение заготовки. Кроме этого, для обработки последующих впадин заготовка должна периодически поворачиваться на угол, соответствующий шагу зацепления. Такое движение называют делительным.

Метод обката (огибания) основан на том, что образующая линия возникает в форме огибающей ряда положений режущей кромки инструмента, в результате его движений относительно заготовки. Форма режущей кромки отличается от формы образующей линии и при различных положениях инструмента является касательной к ней. На рис. 2, в показаны схемы обработки зубьев цилиндрического колеса по методу обката. Режущая кромка инструмента имеет форму зуба зубчатой рейки. Если сообщить вращение заготовке и согласованное с ним прямолинейное перемещение рейки вдоль ее оси, как в реечной передаче, то в своем движении относительно заготовки режущий контур инструмента займет множество положений. Их огибающей явится образующая линия в форме впадины колеса. Направляющая линия по предыдущему образуется прямолинейным перемещением инструмента или заготовки вдоль оси колеса. Для рассматриваемого случая требуется три формообразующих движения: вращение заготовки, перемещение инструмента вдоль своей оси, перемещение инструмента или заготовки вдоль оси зубчатого колеса.

Метод следа состоит в том, что образующая линия получается как след движения точки-вершины режущего инструмента. Например, при точении образующая 1 (рис. 2, г) возникает как след точки А - вершины резца, а при сверлении (рис. 2, д) - сверла. Инструмент и заготовка перемещаются относительно друг друга таким образом, что вершина А режущего инструмента все время касается образующей линии 1. Направляющая линия получается вращением заготовки (рис. 2, г), сверла или заготовки (рис. 2, д). В обоих случаях требуется два формообразующих движения.

Метод касания основан на том, что образующая линия 1 является касательной к ряду геометрических вспомогательных линий 2, образованных реальной точкой движущейся режущей кромки инструмента (рис. 2, е).

Итак, образование различных поверхностей сводится к установлению таких формообразующих движений заготовки и инструмента, которые воспроизводят образующие и направляющие линии.

Список используемой литературы

¾      Акулович Л. М., Шелег В. К. (2012) Основы автоматизированного проектирования технологических процессов в машиностроении;

¾      Бондаренко С.Г. (2004) Технологические задачи механической обработки и сборки;

¾      Инструкция по эксплуатации вертикально-фрезерного станка JVM-836 TS;

¾      Ланщиков А.В. (2006) Основы технологии машиностроения;

¾      Якушевич Г.Б. (2010) Технология машиностроения: курс лекций.
