Модернизация привода сталевоза ЭСПЦ ОАО 'Уральская сталь'

Содержание

ВВЕДЕНИЕ

. ОБОСНОВАНИЕ МОДЕРНИЗАЦИИ ДЕЙСТВУЮЩЕГО ОБЪЕКТА ПРОЕКТИРОВАНИЯ

.2 Характеристика электросталеплавильного цеха

1.3 Машина непрерывного литья заготовок и ее основное оборудование

.4 Обоснование модернизации механизма передвижения сталевозной тележки в сталеплавильном цехе

2. ОБОРУДОВАНИЕ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

.1 Устройство, принцип действия и технические характеристики сталевозной тележки

. СПЕЦИАЛЬНАЯ ЧАСТЬ

.1 Расчет и выбор привода агрегата

.2 Подбор муфт

.3 Проверка промежуточного вала

. РАСЧЕТ ЦЕНТРИРУЮЩИХ РОЛИКОВ

.2 Расчет усилия на узел центрирующего ролика

.3 Выбор и расчет подшипника качения центрирующего ролика

.4 Расчет оси по изгибающим моментам

. ЭКОНОМИКА И УПРАВЛЕНИЕ ПРОИЗВОДСТВОМ

.1 Структура управления производство

.2 Расчёт годового производства МНЛЗ №2

.3 Расчёт дополнительных капитальных затрат

.4 Расчёт показателей по труду

.5 Расчёты плановой калькуляции себестоимости продукции

.6 Расчёт прибыли от реализации продукции

.7 Экономическая эффективность проектных решений

.8 Расчет предела безубыточной работы цеха

. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ И ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

.1 Идентификация опасных и вредных производных факторов

.2 Характеристика используемых веществ и материалов

.3 Санитарно-технические требования

.4 Разработка мер защиты от опасных и вредных факторов

.5 Безопасность жизнедеятельности в чрезвычайных ситуациях

.6 Специальная разработка по обеспечению безопасности на производстве

. ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

.1 Характеристика ОАО «Уральская Сталь», электросталеплавильного цеха

7.2 Выбросы в окружающую среду

.3 Воздействие вредных веществ на организм человека

.4 Мероприятия по охране окружающей среды

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

Введение

Одним из распространенных способов получения качественной стали, отвечающим всем требованиям современного высокотехнологического производства и экологии, является электросталеплавильное производство. Доля электростали в мировом объеме выплавки стали с каждым годом увеличивается.

В современных условиях мировой экономики, а также требований предъявляемых к продукции, одним из самых современных способов получения высококачественной стали, в рамках сталеплавильного производства, является технологическая цепь: плавка в дуговой сталеплавильной печи (ДСП), внепечная обработка и непрерывная разливка на установках непрерывного литья заготовок (МНЛЗ, УНРС). Не последним звеном в этой цепи является сталевозная тележка, которая обеспечивает доставку стали от дуговой сталеплавильной печи (ДСП) к внепечой обработке и непрерывной разливке на установках непрерывного литья заготовок (МНЛЗ, УНРС).

Непрерывная разливка стали на специальных машинах впервые была применена в металлургии в начале 60-х годов ХХ века. В настоящее время этот метод освоен более чем в 90 странах мира. В производстве в настоящее время эксплуатируется более 1800 МНЛЗ и УНРС, что позволяет, разливать на них до 90% всей производимой стали.

Использование МНЛЗ позволяет:

1. увеличить автоматизацию процесса разливки;

2.      уменьшить затраты на электроэнергию;

.        уменьшить потери металла на обрезь, литники и другие отходы;

.        улучшить структуру слитка и уменьшить количество дефектов.

В ходе эксплуатации сталевозная тележка в ЭСПЦ ОАО “Уральская Сталь” был выявлен ряд «слабых» мест, с точки зрения надежности, в конструкции установки и её элементов:

сложность замены привода сталевоза из-за усложненной конструкции.

непредусмотренный съезд, износ рельс и колес сталевоза.

На данный момент остается острый вопрос по поводу методов модернизации и совершенствования привода сталевоза.

Сталевоз работает в условиях интенсивного воздействия вредных факторов - высокой температуры и влажности, запылённости, агрессивных сред. Это приводит к аварийным простоям, что недопустимо для производства.

Предлагаемая модернизация привода сталевоза предусматривает комплекс мероприятий, включающих изменения конструкции привода, и модернизацию ходового колеса.

Первая часть модернизация предусматривает изменения конструкции привода.

Для этого предусматривается замена привода с двумя электродвигателями и двумя редукторами на один мотор-редуктор. Схема привода выгодно отличается от ранее имеющейся, простотой монтажа и лучшей ремонтной пригодностью. Что в свою очередь играет для производства достаточно важную роль.

Второй частью работы является модернизация механизма передвижения сталевозной тележки в сталеплавильном цехе, путём установки центрирующих роликов на один рельс. Также эта модернизация позволяет улучшить плавность хода, а значит уменьшить расплёскивания металла и увеличить скорость его транспортировки, что сократит время остывания стали.

Предлагаемая модернизация позволяет сократить габаритные размеры агрегата вследствие замены габаритного редуктора, облегчит тех. обслуживание, значительно сократить время проведения ремонтных работ, снизит уровень шума, повысит экономическую эффективность. Существенно снизить износ реборд колёс и самих рельс, улучшить плавность хода, а значит уменьшить расплёскивания металла и увеличить скорость его транспортировки, что сократит время остывания стали, тем самым обеспечит снижение простоев механизма, повышение производительности и, как следствие, снизить себестоимость готовой продукции.

1. Обоснование модернизации действующего объекта проектирования

.2 Характеристика электросталеплавильного цеха

Производство качественной и высоколегированной стали осуществляется, как правило, в электросталеплавильных печах. Принципиальная особенность и преимущество выплавки электростали по сравнению с другими способами заключается в использовании для нагревания металла электрической энергии.

Цех предназначен для производства углеродистых и легированных сталей. Углеродистую разливают на МНЛЗ, легированную - в изложницы. В 2007 году в ЭСПЦ выплавлено 1,09 млн. т. стали, из них на МНЛЗ разлито 793 тыс. т., а на слитки в изложницы 297 тыс. т.

Для внепечной обработки жидкой стали в разливочном пролете установлены следующие технологические агрегаты:

.   установка печь-ковш №1, №2;

2.      линия внепечной доводки металла за электропечью №2;

.        установка защиты стали от вторичного окисления при разливке на МНЛЗ и в изложницы.

Состав и планировка цеха. В состав электросталеплавильного цеха входят следующие производственные отделения:

- главное здание;

термоотделочное отделение;

отделение первичной переработки шлака;

шихтовый пролет.

Для обслуживания электросталеплавильного цеха созданы следующие вспомогательные цеха, отделения и сооружения: цех сервисного обслуживания сталеплавильного производства, скрапоразделочное отделение, сблокированное с шихтовым пролетом; совмещенный склад ферросплавов и сыпучих с отделением приготовления порошков и смесей; отделение пакетировки скрапа; административно-бытовой корпус; столовая; экспресс-лаборатория; лаборатория контроля макроструктуры; зарядная станция; цех ремонта металлургического оборудования; трансформаторно-масляное хозяйство; объекты энергетического хозяйства; объекты масляного хозяйства цеха; участок утилизации пыли; ремонтно-механическая мастерская; электроремонтная мастерская; участок шиберных затворов; хранилище жидкого стекла. Также на территории цеха расположены рабочие участки цехов ремонта металлургического оборудования №1 и №2.

Основные участки цеха. Главное здание включает пять пролетов: шлакоуборки, загрузочного, печного, разливочного, МНЛЗ и передаточного. С главным зданием блокируется здание термоотделочного отделения. Термоотделочное отделение располагается в пролетах: термообработки, склада литой заготовки и пролете зачистки заготовки. Главное здание и здание термоотделочного отделения выполнены в металле.

Пролет шлакоуборки. Принятая схема шлакоуборки через специальный пролет обеспечивает разделение грузопотоков стали и шлака, что имеет существенное значение, при намеченном использовании в шихте электропечей окатышей, повышающих выход шлака в 1,8-2 раза сравнительно с работой печей на скрапе. Пролет шлакоуборки имеет ширину 18 м и длину 336 м. В пролете размещаются стенды для шлаковых ковшей емкостью 16 м3 и укладываются тупиковые железнодорожные пути для транспортировки шлаковых ковшей в отделение первичной переработки шлака. На балконе с отметкой 8 м, выступающем в пролет, располагаются печи для нагрева ферросплавов, промежуточные бункера для ферросплавов, бункера для крупнокусковых ферросплавов, платформенные весы 3,2 т·с. Под рабочей площадкой размещаются вспомогательные помещения. Пролет обслуживается двумя литейными кранами грузоподъемностью 100+20 т·с. Для ремонта кранов в пролете предусмотрены кран-балки грузоподъемностью по 5 т·с.

Загрузочный пролет. В загрузочном пролете размещаются бункера для сыпучих материалов, окатышей, ферросплавов и заправочных материалов. Пролет имеет рабочие площадки с отметками 8 м и 16,85 м; 21,525 м; 26,85 м; 30,25 м. Ширина пролета - 12 м. Основная рабочая площадка (на отметке 8 м) предназначена для обслуживания дуговых электропечей и для перемещения по ней мульдозавалочной машины с ферросплавами и некоторыми видами шлакообразующих материалов, для которых необходимо осуществить перед вводом в печь нагрев или прокаливание. Кроме указанных машин, по этой площадке перемещаются самоходные машины для скачивания шлака, заправки печей и две тележки грузоподъемностью 10 т·с для передачи заправочных машин из пролета шлакоуборки в печной пролет. По торцам пролета предусмотрены грузопассажирские лифты. Пролет обслуживается кран-балками грузоподъемностью 3,2 т·с и 10 т·с.

Печной пролет. В печном пролете установлены две электропечи типа ДСП-100И6, ДСП-120. Печи оборудованы устройствами для ввода сыпучих материалов через свод и установками для улавливания и очистки газов. Также печи комплектуются съемными кожухами и загрузочными бадьями грейферного типа. Техническая характеристика электропечей приведена в таблице 1.

Таблица 1

Техническая характеристика электропечей ДСП-100И6 и ДСП-120

Наименование показателя

ДСП-100И6

ДСП-120

Номинальная емкость печи, т

100

120

Максимальная емкость, т

115

140

Мощность печного трансформатора, МВА

90

95

Диаметр кожуха на уровне откосов, мм

7070

6900

Напряжение высокой стороны трансформатора, кВ

35

35

Максимальная сила тока, кА

60

64

Диаметр графитированных электродов, мм

610

610

Диаметр распада электродов, мм

1700

1250

Расход охлаждающей воды, м3

500

980

Масса металлоконструкций печи, т

510

-


У печей размещены печные подстанции, установки по вводу ферросплавов в сталеразливочный ковш и другое вспомогательное оборудование и сооружения.

В торце пролета со стороны печи №1 предусмотрены ремонтные места сводов печей, установка для сушки сводов, место ремонта футеровки съемного кожуха печи, а также бункер для выбивки сводов. В другом торце пролета размещен второй бункер для выбивки сводов. Для движения сталевозов по оси каждой печи уложены тупиковые железнодорожные пути широкой колеи. С целью герметизации от дыма и шума печной пролет изолирован от других пролетов стенами.

Пролет оборудован тремя литейными кранами, грузоподъемностью 180+63/20 т·с стали со скоростью главного подъема 8 м/мин. Для ремонта кранов предусмотрены кран-балки грузоподъемностью 10 т·с.

Разливочный пролет. В торце разливочного пролета со стороны электропечи № 1 размещается одна разливочная площадка, для разливки стали в изложницы, установленная на тележке (см. рисунок 1).

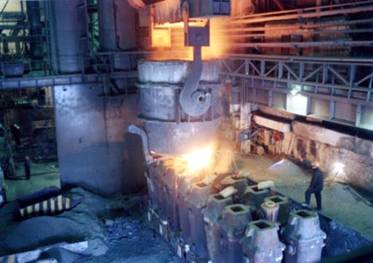

Рисунок 1 - Разливочная площадка для разливки стали в изложницы

Над сталевозными путями напротив первой электропечи (и второй) размещаются установки стабилизации и доводки металла (УСДМ), а за печью №2 установка внепечной доводки стали - печь-ковш №1. В 1999 году была смонтирована печь - ковш №2 (см. рисунок 2), размещенная за печью №1.Технико-экономические показатели установки «печь-ковш» приведены в таблице 2.

Таблица 2

Технико-экономические показатели установки «печь-ковш» №2

Наименование показателя

Значения показателя

Вес жидкой стали в ковше, т

120

Производительность установки, тыс. тонн/год

1200

Длительность цикла обработки, мин

40-50

Мощность трансформатора, МВА

22

Скорость нагрева, °С/мин.

4,2

Удаление серы до, %

0,005


На рабочей площадке разливочного пролета установлены поворотные стенды для передачи ковшей со сталью на МНЛЗ и аварийные емкости.

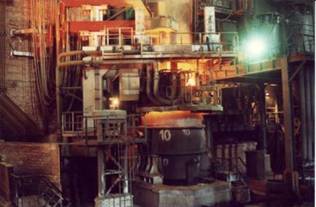

Рисунок 2 - Установка печь-ковш

Для уборки скрапа, образующегося при разливке стали, предусмотрен вывод в пролет двух ширококолейных путей для тележки подачи бадей. В пролет выведен также ширококолейный путь для сталевоза. В пролете предусмотрены участки и оборудование для текущего обслуживания сталеразливочных ковшей, стенды для установки шиберных затворов. Пролет имеет ширину 30 м и оборудован тремя литейными кранами грузоподъемностью 180+63/20 т·с и двумя консольными кранами грузоподъемность 5 тонн вылетом стрелы 6 м. Для ремонта кранов в пролете предусмотрены кран-балки грузоподъемностью 10 т·с.

Пролет МНЛЗ. В пролете размещена одноручьевая радиальная слябовая МНЛЗ. Расположено оборудование по ремонту промежуточных ковшей, установка по выдавливанию «козлов», установка сушки сталеразливочных ковшей, машина наливной футеровки промковшей. Пролет имеет ширину 30 м и оборудован одним мостовым краном грузоподъемностью 100-200 т·с и двумя мостовыми кранами грузоподъемностью 30/5 т·с.

Пролет оборудован передаточной тележкой для транспортировки порожних сталеразливочных ковшей из пролета МНЛЗ в разливочный, а также других грузов. Здесь размещаются встроенные технологические помещения МНЛЗ.

В настоящий момент идет процесс доводки оборудования новой комбинированной сортовой 4-ручьевой машины непрерывного литья заготовок, для разливки металла в блюмы и сортовые заготовки. МНЛЗ-1 - это комбинированный агрегат, способный выпускать непрерывнолитые заготовки: блюмовую 330Ч470 мм и круглую трех сечений - 430, 600 и 540 мм - для труб большого диаметра, не имеющих аналогов в России. Проектная производительность монтируемой установки - 1 миллион тонн литой заготовки в год: 300 тысяч тонн товарной круглой заготовки и 700 тысяч - блюмовой. С вводом в строй МНЛЗ №1 «Уральская Сталь» полностью обеспечит потребность в круглой литой заготовке больших диаметров до 600 миллиметров для трубных заводов уральского региона и России.

Шихтовый пролет. Он предназначен для хранения скрапа и загрузки скрапа в бадьи. Пролет спроектирован со скрапоразделочным отделением. В пролете предусмотрены закрома для лома и чушкового чугуна, запас металлического лома в закромах - 4-5 суток работы.

Бадьи наполняются скрапом при помощи контейнеров объемом 12 м3, которые доставляются заполненные скрапом из скрапоразделочного отделения. Шихтовый пролет оснащен платформенными весами для взвешивания бадьи. Для загрузки бадьи на весах применяется габаритный скрап, хранящийся в шихтовом пролете. Заполненные металлошихтой бадьи на передаточных тележках передаются к печному пролету через специальные галереи. С целью улучшения работы шихтового пролета в печь вводится дополнительный железнодорожный путь для подачи габаритного скрапа.

1.3 Машина непрерывного литья заготовок и ее основное оборудование

Способ непрерывного литья заготовок, состоящий в непрерывной подаче жидкого металла в охлаждаемый кристаллизатор при непрерывном вытягивании затвердевающего слитка, получил широкое распространение.

Одноручьевая слябовая машина непрерывной разливки стали криволинейного типа была запущена в ноябре 2004 г. Слябовая МНЛЗ №2 установлена согласно проекту разработанного ОАО «Ленгипромез» /7/. Техническая характеристика МНЛЗ №2 представлена в таблице 3.

Конструкция слябовой МНЛЗ имеет шесть точек изгиба и четыре точки выпрямления, за счет чего осуществляется снижение деформации, возникающей при изгибе и выпрямлении непрерывно-литой заготовки.

Установка оснащена резонансным кристаллизатором с гидравлическим приводом. Резонансный кристаллизатор представляет собой головную часть машины непрерывного литья заготовок. Используемый здесь кристаллизатор является резонансным кристаллизатором кассетной конструкции. С помощью данного резонансного кристаллизатора могут отливаться слябы шириной 1200 мм и толщиной 190 и 270 мм.

Таблица 3

Техническая характеристика МНЛЗ №2

Наименование

Значение показателя

Тип МНЛЗ

1-ручьевая слябовая типа “вертикальная с изгибом”

Радиус разливки, м

10,5

Радиусы изгиба, мм

R1=60000; R2=29000; R3=18000; R4=14000; R5=12000; R6=11000

Радиусы выпрямления, мм

R7=10500; R8=12500; R9=16500; R10=33000

Максимальная скорость разливки, м/мин

1,6

Скорость ввода затравки, м/мин

4,0

Скорость вытягивания, м/мин

0,25…2

Длина участка охлаждения, м

30

Металлургическая длина машины, мм

30305

Высота площадки разливки, м

12,5

Время подготовки МНЛЗ к работе, мин

55

Ширина заготовки, мм

1200

Длина слябов, первичная, мм

3900…5200

Длина слябов, вторичная, мм

1300…2600


Промежуточный стенд резонансного кристаллизатора и роликовой секции под кристаллизатором, расположен на фундаменте машины непрерывного литья заготовок и служит для установки и позиционирования резонансного кристаллизатора, роликовой секции под кристаллизатором, держателей секций и привода качания.

Роликовая секция под кристаллизатором расположена внутри камеры охлаждения в промежуточном стенде под кристаллизатором и перед секцией №1. Она рассчитана на толщину слябов от 190 до 270 мм.

Роликовая проводка состоит из секций №1-11 в криволинейной части и секций №12-16 в прямолинейной части, которые расположены внутри камеры охлаждения. С целью максимального снижения растягивающего усилия на литую заготовку секции с 4 по 16 оснащены приводными роликами. С помощью этих роликов обеспечивается также транспортировка затравки через секции. В процессе разливки роликовые секции выполняет функции:

16  ведение головки затравки и затравки во время ввода и вывода затравки, а также заготовки во время разливки;

17  поддерживание корочки литой заготовки после выхода сляба из кристаллизатора или нижних роликов кристаллизатора чтобы предотвратить ее выпучивание

Затравка требуется в начале разливки, чтобы закрыть своей головкой кристаллизатор с нижней стороны. Для этого она вводится снизу с помощью приводов секций и проводится через секции до позиций снизу под кристаллизатором. Ввод в кристаллизатор осуществляется в толчковом режиме. После достижения позиции начала разливки в кристаллизаторе, головка затравки уплотняется в кристаллизаторе.

Устройство для отсоединения затравки имеет подъемное приспособление для отсоединения головки затравки от сляба. Оно расположено между последней секцией роликовой проводки и первым роликом рольганга.

С помощью газорезательной машины заготовка сначала режется на первичные слябы длиной от 3900 до 5200 мм. Резка осуществляется с помощью резаков, движущихся вместе со слябом, которые после разрезания сляба возвращаются в исходную позицию.

На рольганге вторичной порезки находятся два последовательно расположенных агрегата газовой резки, доставка слябов к каждому из которых осуществляется раздельно с помощью передаточного шлеппера. Такое расположение обеспечивает не только регулируемый процесс резки слябов, но и возможность накопления последующих слябов при сбоях на газорезательных машинах. С помощью вторичных газорезательных машин слябы могут быть разрезаны на длины от 1300 до 2600 мм.

После вторичной порезки слябы транспортируются дальше к оборудованию для снятия грата. Толкатель, опускающийся на сляб, проталкивает сляб через гратосниматель, который снимает грат с обеих кромок среза. Грат от огневой рези удаляется с помощью устройства для транспортировки грата, расположенного под гратоснимателем.

Маркировочное оборудование предназначено для маркировки слябов и расположено сбоку от столов - штабелеров (см. рисунок 3).

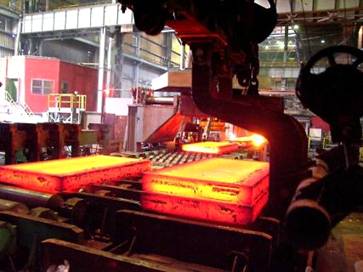

Рисунок 3 - Стол-штабелёр

Слябы вторичной порезки маркируются с торцевой стороны. Цифры или буквы набираются по отдельности и выбиваются на слябе с помощью колеса-клеймителя.

1.4 Обоснование модернизации механизма передвижения сталевозной тележки в сталеплавильном цехе

С вводом в эксплуатацию сталевоза. Цех столкнулся с рядом сложностей при эксплуатации и сервисном обслуживании оборудования на этом участке:

сложность замены привода сталевоза из-за усложненной конструкции.

непредусмотренный съезд сталевоза, износ рельс колес сталевоза.

На данный момент остается острый вопрос по поводу методов модернизации и совершенствования привода сталевоза.

Сталевоз работает в условиях интенсивного воздействия вредных факторов - высокой температуры и влажности, запылённости, агрессивных сред. Это приводит к аварийным простоям, что недопустимо для производства.

Предлагаемая модернизация привода предусматривает комплекс мероприятий. Первая часть модернизация предусматривает изменения конструкции привода. Для этого предусматривается замена привода с двумя электродвигателями и двумя редукторами на моторредуктор. Это позволит в свою очередь существенно экономить время ремонта и так же целостность экономических ресурсов для закупки узлов привода (переход на отечественного производителя).

Вторая часть предусматривает разработку центрирующих роликов. Разработка позволяет существенно снизить износ реборд колёс и самих рельс, улучшить плавность хода, а значит уменьшить расплёскивания металла и увеличить скорость его транспортировки.

Замена привода позволит сократить габаритные размеры агрегата вследствие замены габаритного редуктора, облегчит тех. обслуживание, значительно сократить время проведения ремонтных работ, снизит уровень шума, тем самым обеспечит снижение простоев механизма, повышение производительности и, как следствие, снизить себестоимость готовой продукции.

2. Оборудование и технология производства

.1 Устройство, принцип действия и технические характеристики сталевозной тележки

На современном этапе развития промышленности к качеству продукции металлургических предприятий предъявляются жесткие требования. Для соответствия этим требованиям на предприятиях проводят модернизацию существующего и установку более современного высокотехнологичного оборудования. Как следствие этого объективного процесса, повышается производительность и качество продукции, а это ведет к повышению нагрузок на оборудование.

Для транспортирования сталеразливочного ковша, заполненного металлом, из-под печи в литейный пролет, служит сталевоз (см. рисунок 4).

Сварная рама состоит из двух продольных и четырех поперечных балок коробчатого сечения. Верх рамы для защиты механизмов передвижения от попадания стали и шлака закрывается плитными настилами, футерованным огнеупорным кирпичом. Продольные балки рамы в средней части имеют площадки, на которые устанавливается ковш. На поперечных балках смонтированы две автосцепки, предназначенные для сцепления сталевозных тележек со шлаковозом. Рама продольными балками опирается на две одноосные тележки. Одна колесная пара тележки является приводной.

Питание к электродвигателям сталевозной тележки подается от троллей, расположенных в туннеле, при помощи токоприемного устройства, в которое входят: бугель, шарнирносоединенный с кареткой, роликовый подъемник ленты, закрывающий щель туннеля от попадания в него мусора и шлака и токосъемники.

Каждый механизм передвижения установлен на кронштейне и до модернизации состоял из двух электродвигателей, двух соединительных муфт, двух тормозов, двух редукторов, которые соединены между собой муфтой, а с приводными колесами - промежуточными валами.

Рисунок 4 - Общий вид сталевозной тележки до модернизации

Габаритность привода будет устраняться путем установки моторредуктора. Так будет выглядеть привод сталевоза после модернизации (рисунок 5).

Рисунок 5 - Привод сталевоза после модернизации

Четыре стационарных скребка закреплены на раме жестко и предназначены для очистки рельсов от мусора и шлака на участке передвижения сталевозной тележки. Ножи скребков установлены над головками рельсов на расстоянии 5-10 мм. При движении сталевозной тележки происходит чрезмерный износ реборд колёс и самих рельс, этот недостаток устраняется путём установки центрирующих роликов на один рельс.

Эта модернизация позволяет:

устранить износ реборд колёс и самих рельс

улучшить плавность хода

уменьшить расплёскивания металла

В настоящее время на предприятии производится большая реконструкция, целью которой является повышение выпуска и качества готовой продукции. С большой уверенностью можно утверждать, что по ее окончании произойдет интенсификация технологического процесса, то и воздействие вредных производственных факторов и нагрузок на надежность оборудования увеличится. А так как сталевозной тележки являются весьма распространенными в металлургическом производстве, следовательно, и вопрос об обеспечении работоспособности и долговечности данного вида промышленного оборудования входит в перечень важных производственных нужд.

3. Специальная часть

.1 Расчет и выбор привода агрегата

Исходные данные и выбор схемы механизма.

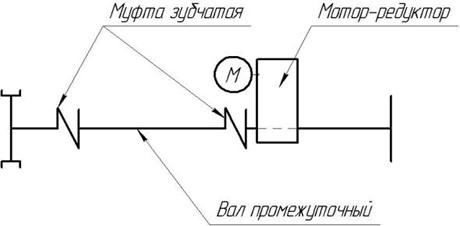

Кинематическая схема (рисунок 6).

Рисунок 6 - Кинематическая схема

Для возможности расчёта механизма передвижения сталевоза необходимы следующие исходные данные:

m = 200000 кг - грузоподъёмность сталевоза;

V = 40 м/мин - скорость передвижения сталевоза;

ПВ = 15% (лёгкий) - режим работы.

На реконструируемом сталевозе применена схема с боковым расположением привода. Данная схема исключает трудоёмкую работу по выверке и центровке редуктора и не требует устройства специальных опор площадок под редуктор на раме сталевоза.

Сопротивление передвижению сталевоза определяется по формуле:

Где - коэффициент, учитывающий трения реборд колеса о головку рельса,

 = 2.3,

 -диаметр колеса, м;

mоб - общая масса груза и сталевоза, кг;

 - коэффициент трения качения колеса по рельсу,  = 0.12,

F - коэффициент трения в подшипниках колёс, f = 0.15,

d - диаметр цапфы, м.

Общую массу определим по формуле:

mоб = mс+m

где mс- масса сталевоза, кг;

m- масса груза, кг.

Диаметр цапфы ориентировочно определим по формуле:


Принимаем диаметр цапфы равным 0.14 м.

mоб =50000+200000=250000

Н

Определим мощность двигателя, необходимую для преодоления сопротивлений передвижению по формуле:


Где W- сопротивление перемещению, Н;

V- скорость передвижения, м/с;

- КПД привода, 0.8.

кВт

Соответственно принимаем мотор-редуктор «Bauer» BF60-04/D11LA4-FV-S/Z015B9HA мощностью двигателя 20 кВт, передаточным числом редуктора -34, с встроенным тормозом (рисунок 7).

Рисунок 7 - Мотор-редуктор «Bauer»

Конструктивно мотор-редуктор будет выполнен в полым тихохдным валом, с шпоночной канавкой.

Определим крутящий момент на валу редуктора:


Где -мощность двигателя, кВт;

- частота вращения вала двигателя, .


3.2 Подбор муфт

Для соединения валов ходовых колёс принимаем зубчатую муфту МЗП-430 ГОСТ 5006-65; проверим муфту по крутящему моменту, который определяется по формуле:  Н·м

Максимальный крутящий момент, передаваемый муфтой равен: 40000 Нм; выбранная муфта имеет следующие характеристики:

максимальный крутящий момент, Н·м40000

диаметр соединяемых валов, не более, мм100

момент инерции, 0,21; масса, кг 179

3.3 Проверка промежуточного вала

Материал - сталь 40Х, термообработка - улучшение.

Т.к. промежуточный вал посредством муфты соединяется с валом приводного колеса, которое в свою очередь непосредственно соединяется с редуктором то необходимо согласовать их диаметры, принимая диаметр выходного конца вала редуктора из интервала

dв1 = (0,8…0,9)·Dр,

где Dр = 100 мм - диаметр приводной втулки мотор-редуктора;

dв1 = (0,8…0,9)·120 = (96…108) мм

Окончательно принимаем dв1 = 100 мм,

Диаметр вала при [τ]кр = 15 МПа


Что в данном случае допустимо.

4. Расчет центрирующих роликов

.2 Расчет усилия на узел центрирующего ролика

Исходные данные:

. Масса сталевоза m = 50000 кг.

. Масса груза m = 200000 кг.

. Скорость передвижения сталевоза V = 40 м/мин = 0,66 м/с.

. Срок службы до кап. ремонта 3 года. Что равно 25992 часам.

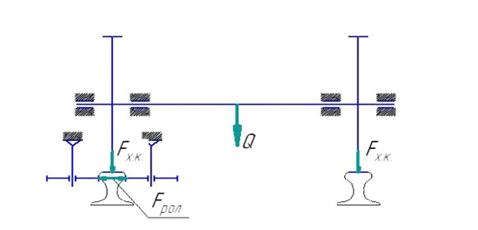

Рассмотрим кинематическую схему (рисунок 8):

Рисунок 8 - Кинематическая схема

где: F - радиальное усилие на рельс;- осевое усилие на центрирующий ролик возникающее при движении сталевоза.- максимальная масса сталевоза (груженного).

= m + m = 50000 + 200000 = 250000 кг

Рама сталевоза спроектирована таким образом, что центр тяжести Q находится в центре и равномерно распределена на 4 колеса.

Определим радиальное усилие на рельс:


где: g = 9,81 м/с - ускорение свободного падения.


Определим осевое усилие на рельс:


4.3 Выбор и расчет подшипника качения центрирующего ролика

Согласно рекомендациям, для подобного типа узлов предпочтителен подшипник по ГОСТ 5721-75, тип 3000.

Ввиду эксплуатационных характеристик подшипник необходимо выбирать по радиальному усилию с коэффициентом 1,5. Тогда требуемая грузоподъемность подшипника равна:


Согласно полученному значению удовлетворяет подшипник тип 3000 №3528.

Основные данные подшипника:

. Наружный диаметр D = 250 мм

. Внутренний диаметр d = 140 мм

. Ширина В = 68 мм

. С = 143 · 104 Н

. С = 126 · 10 4 Н

Определим расчетное число оборотов.


где: С = 1430000 Н

Определим расчетную долговечность.


где: n - частота вращения ролика, об/мин.


здесь:  - диаметр ролика центрирующего. Предварительно, согласно графической компоновке  = 400 мм.

Условие работоспособности по часам выполняется 7721153 > 25992.

4.4 Расчет оси по изгибающим моментам

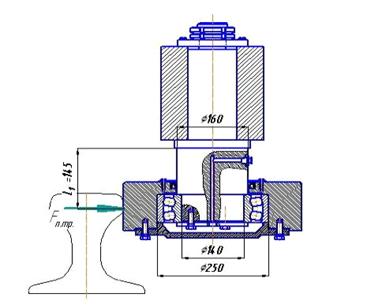

Рассмотрим компоновку узла ролика (рисунок 9):

Рисунок 9 - Компоновка узла ролика

Соответственно момент возникающий в опасном сечении:


Материал оси - сталь 40Х, термообработка - улучшение, σв = 790 МПа, σт = 640 Мпа. Концентрация напряжений обусловлена наличием переходного буртика.

Расчет оси на сопротивление усталости.


Где [S] = 1,5…3;


здесь


Поправочные коэффициенты:

;

Так как напряжения изгиба изменяются по симметричному циклу, то принимаем:

неттонетто - момент сопротивления сечения вала по опасному сечению.


Так как напряжения кручения изменяются по симметричному циклу, то принимаю:


Расчет показывает, что данная ось может воспринимать рабочие нагрузки.

сталевозный тележка мотор редуктор

5. Экономика и управление производством

.1 Структура управления производством

Под структурой управления цехом понимается форма разделения и кооперация деятельности, в рамках которой происходит процесс, нацеленный на достижение целей управления. В электросталеплавильном цеху реализуется линейно-функциональная структура управления, приведенная в приложении А. Линейно-функциональная структура, сохраняя принцип единоначалия, обеспечивает разделение функции управления и компетентность управленческих решений путем создания при руководителе функциональных подразделений. Преимущества линейно-функциональной структуры заключается в стабильности закрепления технологии и ответственности за персоналом. Недостатки заключаются в дублировании функций руководителей и специалистов и не своевременность реагирования на изменения внешней и внутренней среды.

Начальник цеха - руководит всей деятельностью цеха на основе единоначалия и подчиняется непосредственно главному инженеру предприятия, а по техническим и технологическим вопросам - главному специалисту по принадлежности. Начальник цеха направляет работу коллектива на выполнение плановых заданий и обязательств перед потребителями продукции цеха. В подчинении начальника цеха находятся: заместитель начальника цеха по производству, осуществляющий руководство производством с помощью заместителей начальника цеха по оборудованию, выплавке, разливке, реконструкции и капитальным ремонтам и по технологии. Они же в свою очередь через начальников участка, смен и мастеров осуществляют руководство своей сферой деятельности.

По роли в производстве непосредственно в цехах все рабочие объединяются в следующие группы:

.   основные производственные рабочие;

2.      вспомогательные рабочие - дежурный персонал;

.        ремонтные рабочие.

Основные рабочие - это работники, которые непосредственно осуществляют производственный процесс в основных цехах.

Вспомогательные рабочие - это работники, занятые ремонтами, обслуживанием оборудования и выполнением других вспомогательных операций в основных цехах и все рабочие вспомогательных, подсобных и других обслуживающих цехов.

Работники, осуществляющие управление производством и его обслуживанием, делятся на следующие категории: руководители, специалисты и служащие. Руководители и специалисты осуществляют техническое руководство и управление производством. Служащие выполняют функции технического обслуживания, подготовки производства, хозяйственные функции в управлении, а также учетную и конторскую работу: чертежно-графические работы, делопроизводство, учет, расчетные работы с рабочими, прием и увольнение кадров, выполнение функций по снабжению и сбыту.

Таблица 4

Баланс рабочего времени одного рабочего

Элементы баланса

Режим работы (непрерывный четырехбригадный график)

Календарное время

365

Выходные дни

91

Праздничные дни

-

Номинальное время

274

Невыходы: отпуск

42

выполнение государственных и общественных обязанностей

2

по болезни обязанностей по болезни

4 10

Всего невыходов

48

Фактическое время

226

Коэффициент списочности

274/226=1,21

Списочная численность трудящихся в ЭСПЦ составляет 597 человек. В соответствии со штатным расписанием, численность промышленно-производственного персонала составляет 527 человек, служащих - 70 человек. При непрерывном производстве в ЭСПЦ для производственных рабочих и дежурного персонала применяется непрерывный четырехбригадный график с двенадцатичасовым рабочим днем.

5.2 Расчёт годового производства МНЛЗ №2

Производительность МНЛЗ №2 в зависимости от числа плавок в серии “плавка на плавку” и марок разливаемых сталей может колебаться от 500 до 1100 тыс. тонн литых заготовок в год.

Для расчета годовой производительности МНЛЗ №2 ЭСПЦ необходимо знать время фактической работы установки. По технико-экономическому отчету за 2010 год фактическое время работы МНЛЗ №2 составляет 252 дня.

Горячие простои в сталеплавильных цехах при нормальных условиях эксплуатации оборудования составляют 6…8 % от номинального времени Тн, поэтому фактическое время работы равно :


Номинальное время Тн определяется вычитанием из календарного простоев на холодных ремонтах:


Ремонтный цикл радиальных МНЛЗ составляет 1 год. Структура ремонтного цикла определяется из зависимости:


Продолжительность текущих ремонтов: Т1=24 ч, Т2=32 ч, капитального Тк=300 ч.

Годовой объём производства МНЛЗ рассчитывается по формуле

, т/год,

Где Руд - удельная производительность агрегата:

, т/ч,

Где Q = 108 т - масса плавки;

k = 0,99 - коэффициент выхода годного.пл = 49 мин - длительность плавки.

В соответствии с технико-экономическим отчетом ЭСПЦ за 2010 год составим баланс времени работы МНЛЗ №2 /4/ и годовой объем производств для базового и планового периода, и сведем все данные в таблицу. Баланс времени работы оборудования представлен в таблице 5.

Таблица 5

Баланс времени работы МНЛЗ №2

Элементы баланса

Базовый период

Проектный период

Календарное время ч

8760

8760

Капитальные и текущие ремонты ч

325

315

Организационные задержки, ч

841

841

Номинальное время, ч

7594

7604

Технологические простои, ч

995

995

Текущие простои, ч

545

500

Фактическое время работы, ч

6054

6109

Коэффициент экстенсивной загрузки 0,691

0,69


Годовая производительность установки Ргод, т/год

793149

795391,8


Определим коэффициент роста объёма производства:


5.3 Расчёт дополнительных капитальных затрат

В проекте предусматриваются мероприятия по повышению технико-экономических показателей работы сталевоза. Реализация мероприятий связана с дополнительными капитальными затратами. Капитальные вложения на осуществление проекта рассчитываются на основе затрат на оборудование и технологию, на их приобретение и монтажные работы.

Дополнительные капитальные затраты рассчитываются по формуле:

,

где Коб - стоимость оборудования, млн. руб.;

Кс.м. - стоимость строительно-монтажных работ, млн. руб.;

Кл - стоимость ликвидационного оборудования, млн. руб.

Расчет капитальных вложений на мероприятия по модернизации сталевоза представлены в таблице 6:

Таблица 6

Расчет капитальных вложений

Наименование

Сумма, тыс. руб.

Устанавливаемое оборудование, мотор-редуктор «Bauer», Коб

200

Итого по стоимости оборудования, Коб

200

Строительно-монтажные работы, Кс.м

200

Итого капитальных вложений, Кд

400


5.4 Расчёт показателей по труду

В дипломном проекте списочная численность рабочих остается неизменной. Согласно организационной структуре ЭСПЦ численность промышленно-производственного персонала (ППП) составляет 527 человек.

Предусматривается, что средняя заработная плата производственных рабочих увеличивается на 20%. Доля заработной платы производственных рабочих цеха в общем фонде оплаты труда составляет 60%.

Фонд оплаты труда в базовом периоде рассчитывается по следующей формуле:

, руб.,

Где Сот = 56,45 руб./т - статья затрат на оплату труда ППП;

 руб.

Расчёт изменения фонда оплаты труда. Если средняя заработная плата ППП 8000 рублей в месяц, а доля основных производственных рабочих в цехе 60% от промышленно производственного персонала (ППП) и их средняя заработная плата в плановом периоде увеличивается на 20%, то плановый фонд оплаты труда составит:

, руб.,

 руб.

На одну условную тонну оплата труда в плановом периоде будет равна:

 руб./т.

 руб./т.

Эта сумма отражается в плановой калькуляции себестоимости продукции.

Расчёт изменения производительности труда. Производительность труда на одного рабочего определяется по формуле:

, т/чел.,

Где Чс = 527 чел. - списочная численность ППП.

Производительность труда базового периода равна:

Производительность труда проектного периода составит:

Рост производительности труда составит:

.5 Расчёты плановой калькуляции себестоимости продукции

Издержки производства рассчитываются по статьям базовой калькуляции себестоимости с учётом факторов, влияющих на их производство. Расходы по переделу для основного вида продукции определяются на основе базовой калькуляции себестоимости.

Распределение затрат на условно - постоянные и условно - переменные представлено в таблице 7.

Таблица 7

Распределение затрат на условно-постоянные (числитель) и условно-переменные (знаменатель) для сталеплавильного производства, %

Статьи затрат

Сталеплавильное производство

Заданное (сырье, материалы)

- /100

Энергетические затраты


-электроэнергия

- /100

- пар

40/60

- вода

100/ -

- сжатый воздух

- /100

- газоочистка

- /100

- кислород

- /100

- природный газ

- /100

Фонд оплаты труда

60/40

Амортизационные отчисления

100/ -

Ремонтный фонд

65/35

Содержание основных фондов

65/35

Транспортные расходы

- /100

Прочие расходы цеха

80/20

Общезаводские расходы

100/ -

Внепроизводственные расходы

100/ -


Сравним базовую и плановую калькуляции стали (таблица 8).

Таблица 8

Базовая калькуляция себестоимости стали

Статьи затрат

Цена руб.

Базовый вариант

Плановый вариант



Кол-во, т/т

Сумма, руб.

Кол-во, т/т

Сумма, руб.

1. Сырье и основные материалы, т

Чугун предельный жидкий

7600,65

0,3882

2950,57

0,3882

2950,57

Лом стальной

6385,34

0,7043

4497,17

0,7043

4497,17

Ферросплавы:






Алюминий гранулированный

50468,79

0,00060

30,28

0,00060

30,28

Никель

669603,67

0,0018

1205,29

0,0018

1205,29

Медь

130805

0,0032

418,58

0,0032

418,58

Силикомарганец 65%

38570,61

0,0124

478,28

0,0124

478,28

Ферросилиций 65%

26143,22

0,0211

551,62

0,0211

551,62

Феррохром 025

58522,75

0,0107

626,19

0,0107

626,19

Феррониобий 50%

374857,44

0,0010

374,86

0,0010

374,86

Ферротитан 20%

42642,54

0,0006

25,59

0,0006

25,59

Алюминиевая катанка

63527,84

0,00045

28,59

0,00045

28,59

Силикокальцевая проволока

50152,07

0,0008

40,12

0,0008

40,12

Карбид кальция

27530,32

0,0004

11,01

0,0004

11,01

Итого ферросплавов


0,0531

3790,40

0,0531

3790,40

Итого сырья и основных материалов


1,1455

11238,14

1,1455

11238,14

2. Отходы и брак, т

Обрезь технологическая

7457,63

0,004

29,83

0,004

29,83

Скрап

2234,75

0,012

26,82

0,012

26,82

Угар

0

0,1195

0

0,1195

0

Окалина

255

0,0

2,55

0,0

2,55

Итого отходов и брака


0,1455

59,20

0,1455

59,20

За вычетом отходов и брака


1,00

11178,94

1,00

11178,94

3. Добавочные материалы



180,42


180,42

Итого c учетом добавочных



11359,36


11359,36

4. Расходы по переделу

4.1 Газ природный, тыс. м3

684,897

0,0825

56,504

0,0809

56,504

Электроды, т

164923,1

0,0065

1072

0,0065

1072

4.2 Энергозатраты






Электроэнергия, кВт·ч

411

0,600

246,6

0,6000

240

Пар, ГДж

24,23718

0,1619

3,924

3,919

Вода оборотная, тыс. м3

639,8104

0,0633

40,5

0,0621

40,45

Сжатый воздух, тыс. м3

68,68048

0,2607

17,905

0,2607

17,905

Аргон, м3

3944,706

0,0017

6,706

0,0017

6,706

Кислород, м3

533,8235

0,0102

5,445

0,0102

5,445

Итого энергозатрат



1449,584


1442,9

4.3 Фонд оплаты труда



56,45


63,05

4.4 Отчисления в общественные фонды



44,6


44,6

4.5 Содержание основных фондов



360,1


359,4

4.6 Сменное оборудование



43,07


43,057

4.7 Ремонтный фонд



272,64


272,1

4.8 Амортизация



63,85


63,759

4.9 Внутризаводские перемещения



45,75


45,7500

4.10 Прочие расходы



70,706


70,537

Итого расходы по переделу



2406,75


2405,1

Производственная себестоимость



13766,11


13764,5


В проектной калькуляции себестоимости продукции статьи с условно-постоянными расходами определяются по формуле:

 руб./т,

Где dус.пер - доля условно-переменной части, доли единицы;ус.пос - доля условно-постоянной части, доли единицы.

Амортизационные отчисления в плановом периоде рассчитывают по формуле:


Относительное изменение себестоимости продукции планового выпуска:

.6 Расчёт прибыли от реализации продукции

Расчет экономии от использования проектных решений производится по формуле:

.

Прибыль от реализации продукции рассчитывается по формуле:

, руб./год,

где  - оптовая цена единицы продукции, руб./т;

 - себестоимость единицы продукции, руб./т;

Р - годовая производительность, т.


где R - рентабельность продукции, принимается в черной металлургии - 15%.

Базовая и плановая прибыль от реализации продукции составит:

Чистая прибыль (ЧП) представляет собой прибыль от реализации (П) за вычетом налогов (НИ, НП) и определяется по формуле:

, руб.,

где НП - налог на прибыль, составляет 20%; база налогообложения - прибыль.

НИ - налог на имущество - 2,2%; база налогообложения - это стоимость производственных фондов. В РПП калькуляции себестоимости есть статья - затраты на амортизации, средняя норма амортизации.


где - норма амортизации, 12%;

- затраты на амортизацию, руб./т.

Стоимость оборотных средств принимается в размере 20 % от стоимости основных фондов. Таким образом, производственные фонды цеха определяются из зависимости:

, млн. руб.

Налог на имущество с учётом налоговой ставки 2,2%:

, млн. руб.

Таким образом, чистая прибыль составит:

.7 Экономическая эффективность проектных решений

Годовой экономический эффект определяется:

,

где  = 0,12- коэффициент эффективности капитальных вложений.

Срок окупаемости проекта составляет:

 год,

месяцев.

5.8 Расчет предела безубыточной работы цеха

Предел безубыточности отражает степень обеспеченности проекта. Этот показатель характеризует неопределенность и риск в процессе реализации проектных решений. Предел безубыточности определяется по формуле:

 т/год,

где Зпос - общие условно-постоянные затраты, руб./т;

Спер - переменные затраты на 1 тонну продукции, руб./т.:

Условно-постоянные затраты определяются на основе калькуляции себестоимости основного вида продукции и доли условно-постоянных затрат.

 руб.;

 руб./т.

Точка безубыточности для планового периода:

Проект начнет приносить прибыль, когда производство стали, превысит 179781,3 т. Определение точки безубыточности графическим способом представлено на рисунке 10.

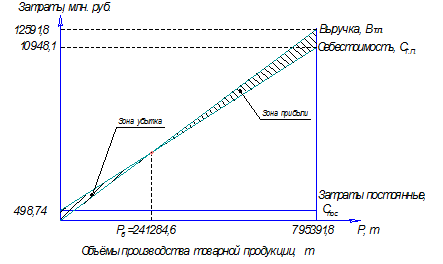

Рисунок 10 - График безубыточной работы цеха

В результате модернизации механизма передвижения сталевоза при нормальных условии работы цеха выпуск продукции увеличится, а себестоимость одной тонны продукции уменьшится на 6,9 рубля. Годовой экономический эффект составит 1,23 млн. руб. Полученные при экономическом расчете данные приведены в таблице 9.

Таблица 9

Сравнительные технико-экономические показатели производства

Наименование показателей

Значения


Базовые

Проектные

Годовой объём производства, т

793149

795391,8

Производительность агрегата, т/ч

130,9

130,9

Фактический фонд времени работы агрегата, ч

6054

6109

Численность трудящихся, чел.

527

527

Производительность труда одного работающего, т/год

1505,1

1509,3

Общий фонд заработной платы, млн. руб.

44,7

50,14

Среднемесячная заработная плата одного работающего, руб.

8000

9600

Себестоимость готовой продукции, руб./т.

13766,11

13764,5

Прибыль от реализации, млн. руб./год

1637,8

1643

Чистая прибыль, млн. руб./год

1236,3

1240

Капитальные вложения, тыс. руб.

-

400

Срок окупаемости капитальных вложений, мес.

-

4

Точка безубыточности, т.

-

241284,6

Годовой экономический эффект, млн. руб.

-

1,23



6. Безопасность жизнедеятельности и охрана окружающей природной среды

6.1 Идентификация опасных и вредных производных факторов

При анализе технологического производства стали в ЭСПЦ, пользуясь классификацией опасных и вредных факторов (ГОСТ 12.0.003-74), выявлены следующие потенциально-опасные и вредные факторы, представленные в таблице 10.

Таблица 10

Идентификация опасных и вредных производственных факторов на рабочей площадке сталевоза

Операция технологического процесса

Используемые оборудование и вещества

Опасные и вредные факторы (ГОСТ 12.0.003-74)

Нормируемое значение параметра



классификация

перечень


Операция разливки

Рабочая площадка сталевоза

Физические опасные и вредные производственные факторы

Недостаточная освещенность рабочей зоны 120 лк

Предельно-допустимое значение 300 лк


Сталевоз


Опасный уровень напряжения в электрической цепи Uпр=380/220 B

U пр. = 42 В, I ч = 0,3А f = 50 Гц



Физически опасные факторы

Повышенная запыленность воздуха рабочей зоны, 17,1 мг/м3

4 мг/м3


Анализ показал, что целый ряд параметров, таких как освещенность, напряжение, запыленность превышают допустимые значения санитарных норм. На основе данных анализа можно сказать, что проявление опасных и вредных производственных факторов носит характер совокупного проявления. В связи с этим вероятность негативного влияния на организм человека увеличивается многократно.

6.2 Характеристика используемых веществ и материалов

Физические и химические характеристики. При эксплуатации и технического обслуживания сталевоза может произойти утечка масла и попадание его на открытые участки тела. Для смазывания узлов трения используется масло ИТП - 500 (ТУ 38.101450-76).

Масло редукторное ИТП-500 -жидкое вещество, имеющее желтоватый цвет без запаха, температура кипения 275°С, плотность 0,920кг/м³ при 20°С.

Характеристика токсичности. В соответствии ГОСТ 12.1.005-88. ПДК-5, класс опасности - 3. Органы дыхания человека, особенно его легкие очень чувствительны к воздействию масляных паров и масляного тумана.

Опасность отравления значительно увеличивается при наличии в масле сернистых соединений, так как создаются благоприятные условия для образования сероводорода, который вызывает отравление с быстрой потерей сознания и нарушение сердечной деятельности

Характеристика пожаровзрывоопасности. Характеристика пожаровзрывоопасности масла: горючая жидкость, температура вспышки 246°С, нижний предел распространения пламени 245°С, верхний предел распространения пламени 266°С, согласно ГОСТ 12.1.044-89.

.3 Санитарно-технические требования

Требования к планировке помещений. Рабочее помещение - пульт управления cталевоза включает в себя комнату общей площадью 30 м2 и высотой 3м. Основных рабочих мест 3. Таким образом, фактическая площадь на одного рабочего 10 м2 ,что соответствует норме, так как оптимально на одного человека необходимо 6 м2 (САНПИН 2.2.2.1332-03).

В помещении установлено следующее оборудование:

2 пульта ЭВМ

дисплея тип VGA;

средства связи.

Помещение благоустроено, звукоизолировано, имеет теплоизоляцию, есть системы по созданию микроклимата. В помещении имеется естественное и искусственное освещение.

Для поддержания в помещении ПУ (пульт управления) необходимых температурных условий установлена система водяного отопления. Вентиляция приточно-вытяжная, общеобменная, механическая, обеспечивает воздухообмен. Согласно СНиП2.04.05-86 "Отопление, вентиляция и кондиционирование воздуха".

Для снижения шума и вибрации оборудования, аппараты, приборы установлены на амортизирующие прокладки. Стены, потолки помещения для установки ЭВМ, принтеров и другого оборудования, являющиеся источником шума, облицованы специальным шумопоглащающим материалом. В соответствии с требованиями МСанПиН 001-96. Работа на пульте ЭВМ высокой точности (третий разряд зрительных работ). Наименьший размер объекта различения 0,3 … 0,5 мм. В темное время суток применяется общее искусственное освещение. Для этого используют лампы дневного света - ЛД 65 - люминесцентная ртутная лампа низкого давления.

Категория помещения по опасности поражения электрическим током - помещение с повышенной опасностью, так как не исключается возможность одновременного прикосновения человека к заземленным металлическим конструкциям и корпусам оборудования.

Использование электрического тока придает вопросам безопасности большое значение, так как воздействие электрического тока на организм может вызвать опасные последствия и даже привести к смерти.

Требования к микроклимату помещений. Условленные параметры воздушной среды рабочей зоны производственных помещений для различных периодов года обеспечиваются регулированием системы вентиляции и естественной аэрации. В принудительном отоплении помещение цеха не нуждается вследствие присутствия источников избыточного тепла (электросталеплавильные печи, установки «печь-ковш», расплавленный металл).

Для аэрации в цехе выполняют отверстие в продольных стенах здания нижний ряд (для притока воздуха в теплый период года) на уровне 1,8 м, верхний ряд (для притока воздуха зимой и летом) на уровне 8 м. На кровле здания устанавливается аэрационный фонарь с вертикальным остеклением, оборудованный ветрозащитными панелями. Открывание переплетов аэрационного фонаря механизировано.

Избыток явной теплоты в помещении ПУ отсутствует. Значение температуры, относительной влажности скорости движения воздуха в помещении ПУ приведены в таблице 11.

Таблица 11

Температура, относительная влажность и скорость движения воздуха в помещении ПУ

Категория работ по тяжести

Допустимые температуры воздуха, °C

Относительная влажность воздуха, %

Допустимая скорость движения воздуха, м/с

Теплый период года

Средней тяжести (IIа)

18-27

не более 65

0,2-0,4

Холодный период года

Средней тяжести (IIа)

17-23

не более 75

не более 0,3


Условленные параметры воздушной среды рабочей зоны производственных помещений для различных периодов года обеспечиваются регулированием системы вентиляции и естественной аэрации.

Необходимый воздухообмен обеспечивается естественной вентиляцией: скорость воздуха не превышает допустимого значения 0,2 м/с. Естественная вентиляция осуществляется проветриванием, для чего в окнах предусмотрены открывающиеся проемы, площадь которых составляет 20% от общей площади световых проемов.

Параметры воздушной среды удовлетворяют требованиям ГОСТ 12.1.005-88. Таким образом, микроклимат в рассматриваемом помещении соответствует нормативам.

Требования к освещению помещений. Для освещения пульта управления сталевоза используют подвесные светильники с лампами дневного света ЛД 65 - люминесцентная ртутная лампа низкого давления. Световой поток одной лампы 3750 лм. Высота светильников над рабочей поверхностью 3 м. Количество ламп в одном светильнике равно двум.

Произведем расчет количественных характеристик искусственного освещения с помощью метода светового потока (коэффициента использования), применяемого для расчета общего равномерного освещения при горизонтальной работе. Определим число источников света:

,

Где Ен = 200 лк - нормируемое значение минимальной освещенности ;

S = 30 м2 - площадь пульта управления;

Кз =1,4 - коэффициент, зависящий от загрязненности воздуха;=1,1 - коэффициент минимальной освещенности;

ФЛ =3750 лм - световой поток одной лампы;=2 - количество ламп в одном светильнике;

η - коэффициент использования светового потока.

Коэффициент использования светового потока η определяется в зависимости от КПД и кривой распределения силы света светильника, коэффициента отражения потолка и стен, а также индекса помещения i:

,

где А = 6,7 м - длина пульта управления;

В = 4,5 м - ширина пульта управления;

Нсв = 3 м - высота подвеса светильника над расчетной поверхностью.

По индексу помещения определяем коэффициент использования светового потока = 0,44.

То, для освещения пульта управления сталевозной тележки требуется 4 светильника с лампами ЛД 65, по две в каждом светильнике.

В цехе предусмотрено рабочее, аварийное и эвакуационное, а также ремонтное освещение.

Основным критерием выбора необходимого искусственного освещения служит разряд выполняемой зрительной работы, который определяется СНиП 23-05-95. Работа по управлению процессом производства стали системы, относятся к высокой степени точности зрительной работы - разряд VII. Для этого разряда

Требования безопасности при устройстве и эксплуатации коммуникаций. В зоне действия сталевозной тележки проложены технологические коммуникации. К ним относятся кабели управления приводом сталевоза, защитное заземление. В соответствии с ГОСТ 12.3.002-75 <#"808805.files/image127.gif">

где Gi - количество -ого материала пожарной нагрузки, кг;

-низшая теплота сгорания -ого материала пожарной нагрузки, МДж/кг.

Так как в помещении пульта управления находятся из горючих материалов бумага и деревянные изделия, можно сделать обобщение, что любой процесс горения будет происходить по реакции окисления углерода до СО2, тепловой эффект которой составляет: Qтепл=34,07 МДж/кг. Количество твёрдых горючих материалов, находящихся в помещении принимается равным Gтв=50 кг. Следовательно, пожарная нагрузка составит:

Q = 50·34,07 = 1703,5 МДж.

Удельная пожарная нагрузка q определяется по формуле:


где S - площадь размещения пожарной нагрузки (площадь пульта управления), м2.

Таким образом, удельная пожарная нагрузка равна:

 МДж/м2.

Помещение пульта управления можно отнести к категории В4, так как удельная пожарная нагрузка для этой категории помещений должна быть в интервале: (1-18) МДж/м2. Для тушения применяется огнетушитель типа ОУ-5.

С целью предупреждения пожаров и ограничения распространения огня в помещении пульта управления предусмотрено составление правил эксплуатации агрегатов и установка устройства пожарной сигнализации.

В комплекс противопожарных мероприятий входят предупреждение возникновения пожара, ограничение распространения огня при возникновении пожара, создание условий для успешной эвакуации людей из горящего здания в течение необходимого времени и обеспечение условий для быстрой локализации и тушения пожаров. На пульте управления предусмотрен аварийный выход в шлаковый пролет.

В соответствии со строительными нормами и правилами в ЭСПЦ предусмотрены внутренние пожарные водопроводы. Различные системы пожарной сигнализации предназначены для обнаружения первоначальных стадий пожара и сообщение о месте его возникновения в цехе.

При оценке потенциальной взрывоопасности металлургического производства следует учитывать ряд его специфических особенностей: использование большого количества газообразного, жидкого и твердого дисперсного топлива, широкое распространение высокотемпературных технологических процессов, наличие значительного количества расплавленного металла, образование взрывоопасных газов в ходе металлургических процессов.

Специфическим для металлургического производства источником для возникновения взрывов является взаимодействие расплавленного металла или шлака с водой, возникающее при аварийных выходах расплавов из металлургических агрегатов или при попадании в них воды (например, с влажной шихтой). В соответствии с нормативом - ГОСТ 12.1.010-76 опасными и вредными факторами, воздействующими на людей при взрыве, являются: ударная волна, давление на фронте которой превышает допустимое, пламя и пожар, обрушение оборудования, коммуникаций и разлет их осколков.

По плану ликвидации аварий в ЭСПЦ систематически проводятся учебные тревоги, тренировки и отработки взаимодействия персонала с газоспасательной и пожарной службами.

Все рабочие проходят вводный инструктаж по технике безопасности, и первичный на рабочем месте, обучение по безопасности труда. Ежеквартально проводится повторный инструктаж по программе первичного инструктажа на рабочем месте.

6.6 Специальная разработка по обеспечению безопасности на производстве

Для наблюдения за ходом технологического процесса и осмотра оборудования в процессе работы сталевоза на участке «Разливка» требуется контроль состояния процесса. Для защиты от теплового излучения рассмотрим возможность установки прозрачного теплозащитного экрана пульта. Предполагается, что необходимая площадь окна составляет 6 м2. Окно расположено в восьми метрах от сталевоза (источника излучения тепловой энергии). Температура источника излучения равна 600 К.

Рассмотрим показатели интегральной плотности теплового потока от источника излучения, которые определяются по формуле:

, Вт/м2,

где Со = 5,67 Вт/(м2К4) - коэффициент излучения абсолютно чёрного тела;

ε = 0,85 - степень чистоты;

Тии = 600 К - температура источника излучения;

Тэф = 290 К - эффективная температура перед прозрачным экраном;= 8 м - расстояние от источника излучения до экрана.

Следовательно, плотность теплового потока перед экраном будет равна:

Принимаем, что отражение прозрачного экрана равно нулю. Тогда, после установки теплозащитного экрана тепловой поток на рабочем месте:


гдеК3 = 0,95 - эффективность теплозащиты для прозрачного экрана из органического стекла при температуре 500°С

Так как нормируемое значение составляет 70 Вт/м2, то можно сделать вывод, что установка теплозащитного экрана из закалённого теплоотражающего стекла с плёночным покрытием достаточна для обеспечения удовлетворительного уровня тепловой облучённости в помещении пульта управления сталевоза.

7. Охрана окружающей природной среды

7.1 Характеристика ОАО «Уральская Сталь», ЭСПЦ


ОАО “Уральская Сталь”, в составе, которого находиться электросталеплавильный цех (ЭСПЦ), в соответствии с СанПиН 2.2.1/2.1.1.1031-01 относится к первому классу предприятий с размером санитарно-защитной зоны 1000 метров. Комбинат расположен с подветренной стороны по отношению к жилому массиву города Новотроицка.

Главные входы и въезды на территорию предприятия предусматриваются со стороны основных подходов и подъездов трудящихся. Подходные пункты размещены на расстоянии полутора километров один от другого, а расстояние от них до цехов не более восьмисот метров.

От входов на предприятие устраивают пешеходные дороги к отдельным цехам и участкам. Вдоль цехов предусмотрены автомобильные дороги и тротуары.

Территория комбината озеленена. Площадь озеленения составляет 15% территории предприятия. Разрывы между зданиями и сооружениями озеленены лиственными деревьями, листва которых экранирует тепловое излучение при пожаре. Озеленение частично поглощает пыль, грязь и шум.

На генеральном плане комбината ЭСПЦ расположен так, что преобладающая роза ветров позволяет относить избыточное тепло и вредные выбросы в сторону от жилого массива, санитарно - бытовых помещений и административного корпуса.

Для создания наилучшей аэрации ЭСПЦ, главный корпус цеха спроектирован 5-ти пролетным с чередованием горячих и холодных. Продольные оси аэрационных фонарей и стены зданий с проемами, используемыми для аэрации помещений, ориентированы перпендикулярно к преобладающему направлению ветров летнего периода года.

ЭСПЦ имеет следующие габаритные размеры: длина 228 м, ширина 117 м, средняя высота 22 м. Соответственно площадь цеха составляет 26676 м2, объем главного корпуса цеха - 586872 м3. При проводимой в настоящее время реконструкции количество одновременно работающих в цехе производственных рабочих составляет до 400 человек. При пересчете на одного рабочего объем составит 1956 м3/чел, площадь 67 м2/чел, что много больше нормативных значений (4,5 м3/чел и 15 м2/чел) и благоприятно сказывается на условиях труда.

Нормативы предельно допустимых и временно согласованных выбросов загрязняющих веществ в атмосферный воздух при выплавке стали в основных дуговых электропечах и при обработке стали на установках «ковш-печь» приведены в таблице 13.

Таблица 13

Нормативы выбросов ПДВ (ВСВ) загрязняющих веществ

Наименование источника выделения загрязняющих веществ

Наименование газоочистного сооружения

 Наименование загрязняющего вещества

Нормативы выбросов ПДВ (ВСВ) (на период до 2007г.)




г/сек

т. /год

Электросталеплавильные печи №1,2 Установки «ковш-печь» №1,2 Вентсистемы В-11, В-12, В-13.

Рукавный фильтр ФРО 20300 - 2 шт.; Электрофильтр ЭГА - 2 шт.

Углерод оксид

23,472

740,232



Оксиды азота

26,376

831,820



в т.ч. Азота диоксид

22,761

717,811



Азота оксид

5,231

133,54



Сера диоксид

1,757

55,433



Водород цианистый

0,219

6,936



Фториды газообразные

0,0266

0,839



Взвешенные вещества

18,0112

568,003


При выплавке стали в основных дуговых электропечах, при обработке стали на установках «ковш-печь» образуются технологические газы, в состав которых входят следующие загрязняющие вещества: углерод оксид, оксиды азота (в т.ч. азота диоксид, азота оксид), сера диоксид, водород цианистый, фтористые соединения газообразные, взвешенные вещества.

Нормативы предельно допустимых и временно согласованных выбросов загрязняющих веществ в атмосферный воздух от машин газовой резки приведены в таблице 14.

Таблица 14

Нормативы выбросов ПДВ (ВСВ) загрязняющих веществ

Наименование источника выделения загрязняющих веществ

Наименование пылеочистной установки

Наименование загрязняющего вещества

Нормативы выбросов ПДВ (ВСВ) (на период до 2010 г.)




г/сек

т/год

Машина газовой резки В-3

Рукавный фильтр В-3 типа ФЕ 270

Азота диоксид

0,243

7,66



Углерод оксид

0,297

9,356



Сера диоксид

0,072

2,28



Фтористые соединения газообразные

0,342



Взвешенные вещества

0,289

9,11

Машины газовой резки В-4

Рукавный фильтр В-4 типа ФЕ 405

Азота диоксид

0,243

7,66



Углерод оксид

0,297

9,36



Сера диоксид

0,114

3,595



Фтористые соединения газообразные

0,0171

0,539


В процессе сушки и разогрева футеровки стальковшей, сушки промежуточных ковшей, сушки свода электропечи не допускается нарушение температурных графиков, что может привести к увеличению расходов природного газа и сверхнормативным выбросам загрязняющих веществ в атмосферный воздух: оксидов азота, углерод оксидов, бензопирена.

7.2 Выбросы в окружающую среду


Деятельность электросталеплавильного цеха по сбору, использованию, обезвреживанию, транспортированию, размещению отходов производства и потребления (далее отходов) осуществляется в соответствии с требованием стандарта предприятия СТП СЭМ4.4.6-1-2004 «Внедрение и функционирование. Управление операциями. Общие требования к порядку обращения с отходами производства и потребления».

В таблице №15 показаны удельные валовые выбросы на единицу выпускаемой продукции в 2008 - 2009 годах. Из них видно, что в ЭСПЦ валовые выбросы в 2009 году увеличились на 176,325тонн, а удельные, на единицу выпускаемой продукции, уменьшились. Что произошло в результате значительного увеличения производства, до 1млн. тонн стали в год, и усовершенствования технологии выплавки, доводки и разливки стали.

Таблица 15

Удельные валовые выбросы на единицу выпускаемой продукции за 2009 г

Название цеха

Валовые выбросы тонн

Выбросы на единицу продукции кг/тн

Аглоцех

55513,354

18,24

КХП

8435,665

4,579

Доменный цех

7269,420

2,812

ЭСПЦ

2562,818

2,619

Мартеновский цех

3309,819

1,257

СПЦ

249,85

0,136


Таблица 16

Валовые выбросы загрязняющих веществ в атмосферный воздух от стационарных источников ОАО «Уральская Сталь» за 2008-2009 гг.

Наименование цеха, производства

Твердые

Оксиды углерода

Оксиды азота

Диоксиды Серы

Прочие

Всего по цеху

КХП

1282,478

4241,568

376,470

2352,006

183,143

8435,665

Аглоцех

3450,014

47120,075

1140,970

3802,273

0,022

55513,354

Доменный цех

2791,773

3915,441

299,236

223,287

39,683

7269,420

Мартеновский цех

817,344

965,980

1400,838

125,642

0,015

3309,819

ЭСПЦ

542,237

1340,528

589,476

80,940

9,637

2562,818

Механический цех

1,103

5,010

3,234

7,914

9,523

26,784

ЦБ

8,698

1,653

0,447

1,496

10,136

22,430

ФЛЦ

173,169

1471,661

42,339

4,440

3,001

1694,610

ОБЦ

27,846

66,837

107,387

0

0

202,070

ЛПЦ № 1

23,397

25,193

152,890

0

0

201,480

ЛПЦ № 2

13,652

11,748

45,123

0

2,049

72,572

СПЦ

0,071

33,873

215,906

0

0

249,850

ЦШИ

0

5,119

15,541

0

0

20,660

ТЭЦ

41,095

383,927

1992,408

632,345

0,0013

3049,777

Другие цехи (в т.ч. сварочные посты)

7,743

0,998

1,063

0

4,973

14,777

Всего по комбинату

9180,620

59589,611

6383,328

7230,343

266,394

82646,086


Управление по технологическому и экологическому надзору Ростехнадзора по Оренбургской области утвердило проект нормативов предельно допустимых выбросов №Л 65142-ПДВ, разработанный ОАО «ЛЕНГИПРОМЕЗ» для ОАО «Уральская Сталь» сроком до 01.01.2015.

Получена лицензия от 01.12.2010 №ОТ-0004(56) на деятельность по сбору, использованию, обезвреживанию, транспортировке, размещению отходов 1-4 класса опасности выдана Федеральной Службой по надзору в сфере природопользования министерства природных ресурсов и экологии Российской Федерации. Срок действия лицензии 01.12.2015.

Валовые выбросы загрязняющих веществ в атмосферу от стационарных источников всех структурных подразделений ОАО «Уральская Сталь» 2009 г. не превысили установленных ВСВ.

В таблице 16 показаны валовые выбросы загрязняющих веществ в атмосферный воздух от стационарных источников ОАО "Уральская Сталь" за 2009 год.

Как видно из таблицы 4, выбросы ЭСПЦ ниже выбросов мартеновского или доменного цехов. Так выбросы ЭСПЦ за 2009 год по оксиду углерода составляют 1340,528 тонн, что на 27,5% меньше, чем в мартеновском цехе и на 81%, чем в доменном. А выбросы диоксида серы составили 80,940 тонн, что на 68% меньше, чем в мартеновском цехе и на 73%, чем в доменном. Всего в ЭСПЦ за 2009 год было выброшено 2562,818 тонн загрязняющих веществ в атмосферный воздух, что на 35,3% меньше, чем в мартеновском и на 58,6%, чем в доменном цехах.

Воздействие ЭСПЦ на окружающую среду проявляется в результате выделения пыли, газов в атмосферу.

При плавке стали в сталеплавильных печах образуется дым, состоящий из газов (азот, окись и двуокись углерода) и твердых частиц.

В таблице 17 представлен расчет платы ОАО «Уральская Сталь» в 2009 году за размещение отходов производства и потребления.

Воздействие ЭСПЦ на окружающую среду проявляется в результате выделения пыли, газов в атмосферу.

Таблица 17

Расчет платы за выброс в атмосферный воздух загрязняющих веществ ЭСПЦ за 2009 г.

Наименование загрязняющего вещества

ВСВ (тонн)

Фактический выброс в 2009 г. (тонн)

Норматив платы в пределах ВСВ (руб./т.)

Норматив платы сверх ВСВ (руб./т.)

Размер платы за выброс в пределах ВСВ (руб./т.)

Сумма платежей (руб.)

Твердые

796,258

542,237

366

0

198458,742

198458,742

Оксид углерода

2627,17

1340,528

3

0

4021,584

4021,584

Оксиды азота

1053,133

589,476

260

0

153263,76

153263,76

Диоксид серы

180,73

80,940

200

0

16188

16188

Итого

---

2553,181

---

---

371932,086

371932,086


При плавке стали в сталеплавильных печах образуется дым, состоящий из газов (азот, окись и двуокись углерода) и твердых частиц.

Для очистки газов от пыли применяют фильтрирующие устройства, в том числе электростатические. Для повседневного контроля на ОАО «Уральская Сталь» работает лаборатория защиты окружающей среды. Основными направлениями ее деятельности являются:

–  Контроль водно-солевого режима в оборотных системах;

–       Контроль качества воздуха под факелом завода и в городе;

–       Определение эффективности работы газо- и водоочистных установок;

–       Надзор за режимами работы металлургических агрегатов и передвижными источниками выбросов (автомобильный транспорт и др.).

Проведение мероприятий по охране труда водного бассейна позволяет увеличить объем использования оборотной воды и снижает потребление свежей из реки Урал, так как на заводе уже существует 12 оборотных циклов, в которых замкнуто 95% потребляемой воды. Защита окружающей среды от вредных выбросов является одной из острейших проблем, особенно в районах существования металлургических предприятий.

Расход воды на одну тонну готовой продукции составляет около 15м3. Для уменьшений выброса пыли в атмосферу очистка продуктов сгорания от печей производится в пылеуловителях.

Для очистки и обезвреживания технологических и вентиляционных выбросов в атмосферу в ЭСПЦ предусмотрены газоочистные установки, позволяющие обезвреживать выпуски с последующей утилизацией. Для максимального ослабления влияния на окружающее население производственных загрязнений атмосферного воздуха территория санитарно-защитной зоны чугунно-плавильного комплекса благоустроена и озеленена газоустойчивыми породами деревьев и кустарников.

Систематически проводят контроль концентрация вредных примесей с дальнейшим их анализом и обработкой результатов.

В процессе производства образуются отходы, которые в зависимости от их качества проходят несколько основных операций: сортировка, разделка и механическая обработка.

Особое внимание уделяется отходам первых трех классов опасности, а также отходам, которые:

–  образуются в значительных объемах;

–       передаются для утилизации или захоронения сторонним организациям;

–       размещаются на собственных полигонах;

–  временно накапливаются на территории предприятия.

Все отработанные ртутьсодержащие лампы (1 класс опасности) сдаются в цех подготовки производства, а затем отправляются на утилизацию в город Челябинск на экологическое предприятие «Мериз», где происходит их демеркуризация.

В связи с ужесточением требований на фоне общего ухудшения экологической обстановки в зонах расположения металлургических заводов необходимо резкое повышение эффективности работы систем газоудаления и разработка новых безотходных технологических систем. Для этого необходимо знать удельные выбросы загрязняющих веществ в атмосферу каждого цеха с учетом его производительности.

Таким образом, основной задачей руководства ЭСПЦ является рациональное использование водных ресурсов, уменьшение отходов, выбросов в атмосферу, уменьшение аварийной ситуации.

7.3 Воздействие вредных веществ на организм человека


В санитарно-гигиенической практике вредные вещества подразделяются на пыль и химические вещества. Вредные вещества могут проникать в организм человека через дыхательные пути, пищеварительный тракт, кожный покров и слизистые оболочки. После всасывания в кровь вредные вещества распределяются в зависимости от кровообращения и сорбционных свойств тканей. Некоторые металлы (марганец, хром, ванадий и др.) быстро выводится из крови, но накапливаются в почках и печени; соединения бария, бериллия, свинца образуют прочные соединения, накапливающиеся в костной ткани. Некоторые металлы, накапливаясь в печени, почках и других органах, могут вновь поступать в кровь. Пути выведения вредных веществ зависят от их физико-химических свойств и превращений в организме. Тяжелые металлы выделяются в основном через желудочно-кишечный тракт и почки, некоторые органические соединения частично выделяются с выдыхаемым воздухом, другие - через кожу.

Все вредные вещества по характеру воздействия на человека можно разделить на две группы: токсичные и нетоксичные. Токсичные вещества, вступая во взаимодействие с организмом человека, вызывают отравления или отклонения в состоянии здоровья работающего. Нетоксичные вещества, как правило, раздражают слизистые оболочки дыхательных путей, глаз и кожу.

В производственных условиях отравления могут быть острыми и хроническими. Острые отравления происходят быстро (в течение смены) при высоких концентрациях газов или паров, сильном загрязнении кожных покровов. Острые отравления чаще всего происходят в результате аварий или грубых нарушений безопасности труда. Хронические отравления возникают постепенно при длительном действии токсичных веществ, проникающих в организм в относительно небольших количествах. Они развиваются вследствие накопления массы вредного вещества в организме и вызываемых им изменений.

Пыль может оказывать на человека общетоксичное, раздражающее и фиброгенное воздействия. В металлургии выделяются в основном пыли металлов (чугуна, стали, меди, алюминия), а также кремнеземсодержащие, графитовые и др. Фиброгенное действие пыли в том, что она вызывает в легких развитие соединительных тканей, нарушающих функцию органа, приводя к профессиональным заболеваниям - пневмокониозам.

.4 Мероприятия по охране окружающей среды

В соответствии с приказом исполнительного директора от 11.01.2005 №1 кв «Об организации мониторинга окружающей среды и экологического контроля производственной деятельности в ОАО «Урал Сталь» в 2005 г.» в течение последних лет проводились ремонты реконструкцию газоочистных установок №1-5 ЭСПЦ с целью предотвращения сверхнормативных выбросов загрязняющих веществ в атмосферный воздух, вследствие чего было достигнуто снижение выбросов вредных веществ в несколько раз.

В качестве мероприятия по защите водного бассейна от загрязнений производственными стоками на комбинате принята замкнутая система водоснабжения, при которой полностью исключаются выбросы каких-либо производственных стоков в реку Урал. Наряду с ликвидацией загрязненных стоков, оборотное водоснабжение дает огромную экономию потребления воды. На комбинате действуют 34 оборотных циклов: 14 - “чистых” и 22 “грязных”, оборудованных современными водоочистными сооружениями, в которых замкнуто 97,7 процентов потребляемой воды. Техническое водоснабжение комбината 819 млн. м3 в год и только 2,2 % из этого количества воды забирается из реки Урал для восполнения безвозвратных потерь.

Сброс переливных вод систем охлаждения водоохлаждаемых элементов и агрегатов, осуществляется в сеть ливневой канализации. Учитывая перевод системы водоснабжения цеха на бессточную систему, аварийный сброс шламовых вод предусмотрен так же в ливневую канализацию. В результате принятых мер загрязнение естественных водоемов не происходит.

Ещё одним направлением в природоохранной деятельности на предприятии является выпуск продукции с учетом рационального использования энергоресурсов, сырья, материалов, отходов производства и вторичных ресурсов:

1. организация “горячего” начала плавки, что способствует снижению угара металла;

2.      предусматривается сбор и использование отходов производства;

.        окалина, обрезь МНЛЗ, собирается в короба и отправляется на вторичную переработку;

.        масло, улавливаемое в системе водоснабжения, очищается и сдается на регенерацию на профильные приемные пункты;

.        пыль от газоочистных сооружений используется в агломерационном цехе.

Заключение


В дипломном проекте показан принцип выполнения привода за счет мотор-редуктора. Данная схема привода выгодно отличается от ранее имеющейся простотой монтажа и лучшей ремонтной пригодностью. Что в свою очередь играет для производства достаточно важную роль. Мотор-редуктор имеет полый вал, насаженный непосредственно на вал приводного колеса - правого, для передачи крутящего момента на вал приводного колеса левого - служит промежуточный вал, на зубчатых муфтах, данная схема гарантирует сборку и нормальную эксплуатацию. Применение данного мотор-редуктора обусловлено наличием встроенного тормоза. Для плавного пуска в месте реактивной тяги предусмотрено демпферные буфера, поставляемые с редуктором.

Вследствие компоновки узла ролика центрирующего на тележке сталевоза можно обойтись без применения ходовых колес с ребордами. Однако применение такой схемы требует постоянного контроля состояния метизов, а также степени изношенности центрирующих роликов, что должно по срокам укладываться в ППР. Обоснованием для применения центрирующих роликов служит замена потерь на трения (от реборд) на сопротивление качению, что позволит выбрать привод меньшей мощности и соответсвенно получить экономический эффект.

Эффект от внедрения будет получен за счет сокращения времени на ремонты. Годовой экономический эффект от предложенных мероприятий составит 1.23 млн. руб. Рассматриваемая модернизация не требует больших капитальных затрат (400 тыс. руб.) и предполагает быструю окупаемость (4 месяца). Чистая прибыль составит 1240 млн. руб.

В связи с этим можно утверждать, что имеется целесообразность внедрения предлагаемых в проекте технических решений по модернизации механизма передвижения сталевозной тележки в условиях ОАО «Уральская сталь».

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. Альтов В.Г. Новотроицк “Рождение города и комбината” - Челябинск: Южно-Уральское книжное издательство, 1982.

2.      45 лет ОХМК. Отдел рекламы пресс-центра ОАО “НОСТА” (ОХМК) - ООО “НОСТА - печать”, 2002.

.        Королев А.А. Конструкция и расчет машин и механизмов прокатных станов: Учебное пособие для вузов. - 2-е изд., перераб. и доп. - М.: «Металлургия», 1985.

.        Чернавский С.А., Снесарев Г.А., Козинцов Б.С. и др. Проектирование механических передач: Учебно-справочное пособие для вузов. - М.: Машиностроение, 1984.

.        Иванов М.Н., В.А. Финогенов. Детали машин. Учебник для машиностроительных специальностей вузов - 10-е изд., испр. - М.: Высш., шк., 2006

.        Жиркин Ю.В. Надёжность, эксплуатация и ремонт металлургических машин: Учебник. - Магнитогорск: МГТУ, 2002.

.        Ганевский Г.М., Гольдин И.И. Допуски, посадки и технические измерения в машиностроении: Учебник для ПТУ. - М.: Высшая школа, 1993.

.        Жиркин Ю.В. Методические указания по выполнению курсового проекта по дисциплине «Надежность, эксплуатация и ремонт металлургических машин» для студентов специальности 170300 всех форм обучения. Магнитогорск МГТУ, 2005.

.        Справочник по электрическим машинам: В 2т./С74 Под общ. ред. Копылова И.П. и Б.К. Клокова. Т. 1. - М.: Энергоатомиздат, 1988.

.        Методические указания к выполнению контрольной работы по дисциплине "Электропривод металлургических машин и агрегатов": С.Н. Басков - Новотроицк 2003 г.

.        Юзов О.В., Седых A.M., Щепилов Ф.И. и др. Разработка экономических и организационных вопросов при курсовом и дипломном проектировании: Учебно-методическое пособие. - М.: МИСиС,2001.

.        Экономика предприятия: Учебник / Под ред. Проф. О.И. Волкова. - 2-е изд., перераб. И доп. - М.: ИНФРА - М, 2001.

.        Сероватин А.И. Расчет производительности оборудования прокатных цехов. - М.: Металлургия, 1970.

.        Бочков Д.А. Управление производством: Учебное пособие по выполнению курсового проекта. - М.: МИСиС. 2001.

.        ГОСТ 12.1-005-88. Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация.- М.: Изд-во стандартов, 1988.

.        СНиП 245-71. Санитарные нормы проектирования промышленных предприятий.- М.: Стройиздат, 1971.

.        СНиП 11-92-76. Санитарные нормы проектирования промышленных предприятий.- М.:Стройиздат, 1976.

.        СНиП 11-4-79. Естественное и искусственное освещение.- М.: Стройиздат, 1979.

.        СНиП 11-90-81. Определение категорий помещений и зданий по взрывопожарной и пожарной опасности. - М.: ВНИИПО МВД РФ, 1981.

.        Стрижко Л.С., Потоцкий Е.П., Бабайцев И.В. и др. Безопасность жизнедеятельности в металлургии: Учебник для вузов. - М.: Металлургия, 1996.

Похожие работы на - Модернизация привода сталевоза ЭСПЦ ОАО 'Уральская сталь'



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
