Расчет системы отопления и вентиляции типового 3-х этажного жилого дома
Задание на проектирование
Выполнить расчет системы отопления и вентиляции типовой 3-х этажного
жилого дома. Система отопления однотрубная, водяная с параметрами теплоносителя
95/70°С, подключена через тепловой пункт с элеватором к наружным тепловым сетям
от ТЭЦ с параметрами теплоносителя 130/70 °С.
Реферат
Объем контрольной работы - 30 листов.
Количество рисунков - 4.
К контрольной работе прилагаются:
Приложение 1. Расчет теплопетерь здания.
Приложение 2. Расчет системы отопления.
Приложение 3. Расчет нагревательных приборов.
Приложение 4. Гидравлический расчет системы отопления.
Приложение 5. Расчетная схема системы отопления.
Приложение 6. Расчет воздухообмена.
Приложение 7. Расчет воздуховодов.
Графическая часть.
листа формата А3.
Содержание
Нормативные ссылки
Введение
Исходные данные.
. Расчет теплопотерь через ограждающие конструкции
здания
.1 Краткое описание здания, основных его частей и
конструкций
.2 Определение массивности здания и расчетной
температуры
.3 Определение толщины и состава слоев наружных стен.
.4 Проверка массивности ограждения
.5 Расчет чердачного перекрытия
.6 Проверка на отсутствие конденсации
.7 Выбор конструкции заполнения световых проемов
.8 Расчет полов
.9 Расчет теплопотерь помещениями здания
.10 Определение удельной тепловой характеристики здания
.11 Определение годового расхода тепла и топлива на
отопление.
. Расчет системы отопления здания
.1 Краткое описание проектируемых систем отопления
бытовок и
.2 вспомогательных помещений
.3 Выбор типа и расчет поверхности нагревательных
приборов
.4 Гидравлический расчет системы отопления
.5 Описание места установки теплового пункта и его
расчет
. Расчет системы вентиляции
.1 Обоснование принятой системы вентиляции и её описание
.2 Определение воздухообмена по помещениям
.3 Расчет воздуховодов и проверка правильности расчета.
Заключение
Литература
Приложения:
Приложение 1. Расчет теплопетерь здания.
Приложение 2. Расчет системы отопления.
Приложение 3. Расчет нагревательных приборов.
Приложение 4. Гидравлический расчет системы отопления.
Приложение 5. Расчетная схема системы отопления.
Приложение 6. Расчет воздухообмена.
Приложение 7. Расчет воздуховодов.
Приложение 8. Расчетная схема системы вентиляции.
Нормативные ссылки
ГОСТ 21.602-2003. Правила выполнения рабочей документации отопления,
вентиляции и кондиционирования.
ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.
ГОСТ 21.205-93. Условные обозначения элементов санитарно-технических
систем.
ГОСТ 2.301-68* ЕСКД. Форматы.
ГОСТ 2.302-68* ЕСКД. Масштабы.
ГОСТ 2.303-68* ЕСКД. Линии.
ГОСТ 21.501-93. Правила выполнения архитектурно-строительных рабочих
чертежей
СНиП 23-01-99*. Строительная климатология.
СНиП 23-02-2003. Тепловая защита зданий.
СП 23-101-2004. Проектирование тепловой защиты зданий.
Введение
Теплотехника - область науки и техники, занимающаяся вопросами получения
и использования теплоты.
Одним из наиболее важных этапов развития теплотехники является разработка
и внедрение централизованного способа отопления здания, при котором несколько
помещений или все здание отапливается от одного центрального пункта.
Современные условия жизни человека требуют эффективных искусственных
средств оздоровления воздушной среды. Этой цели служит система вентиляции. К
факторам, вредное воздействие которых устраняется с помощью вентиляции,
относятся: избыточная теплота (конвекционная, вызывающая повышение температуры
воздуха, и лучистая), избыточные водяные пары, влага, газы и пары химических
веществ раздражающего или общетоксичного действия, токсичная и нетоксичная
пыль, радиоактивные вещества.
Исходные данные
Пункт строительства - г. Краснодар.
Средняя температура наиболее холодной пятидневки - t1= -19°С.
Средняя температура наиболее холодных суток - t2=-23°С.
Расчетная температура для проектирования вентиляции - 6°С.
Ориентация здания - юго-восток.
Тип системы отопления - НР (нижняя разводка).
Отопительный период - 132 суток.
Средняя температура отопительного периода - +1,5°С.
1.
Расчет теплопотерь через ограждающие
конструкции здания
.1 Краткое описание здания, основных его частей и конструкций
Выполняется расчёт системы отопления и вентиляции трехэтажного типового
двухподъездного жилого дома с габаритами 12,00х32,84м, расположенного в г.
Краснодар. Здание включает в себя 6 однокомнатных и 18 двухкомнатных квартир.
Наружные стены здания выполнены из рядового кирпича с внутренним слоем
утеплителя и слоя штукатурки из известково-песчаного раствора. Фасад
отделывается облицовочным керамическим кирпичом.
Перекрытия жилого дома выполнены из железобетонных многопустотных плит
толщиной 220мм со слоем утеплителя и цементно-песчаной стяжки. Крыша скатная по
деревянным стропилам, кровля из металлочерепицы
Система отопления здания принята однотрубная с нижней разводкой.
Параметры теплоносителя в системе отопления 95/70°С.
Здание подключено через тепловой пункт с элеватором к наружным тепловым
сетям с параметрами теплоносителя 130/70°С.
Проектируемая система вентиляции вытяжная, естественная, с индивидуальными
вентиляционными каналами.

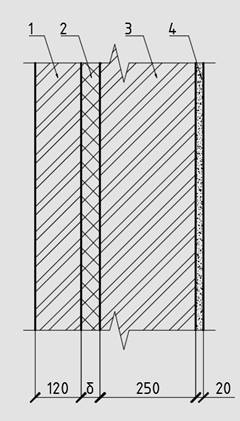

Рисунок 1 - Конструкция наружной стены
1. Кирпич керамический пустотный плотностью 1400 кг/м3: λ=0,58Вт/м2·°С, S=7,91Вт/м2·°С;
. Утеплитель «ПЭНОПЛЭКС» тип 35: λ=0,029Вт/м2·°С, S=0,36Вт/м2·°С;
. Кирпич глиняный обыкновенный: λ=0,81Вт/м2·°С, S=9,95Вт/м2·°С;
. Известково-песчаный раствор: λ=0,81Вт/м2·°С, S=8,94Вт/м2·°С.

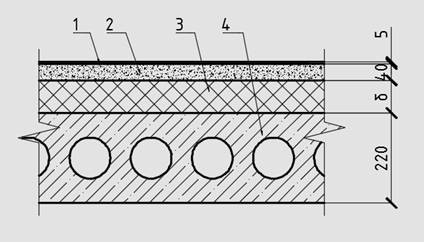

Рисунок 2 - Конструкция перекрытия над техподпольем
. Линолеум поливинилхлоридный на теплоизолирующей подоснове: λ=0,38Вт/м2·°С, S=8,56Вт/м2·°С;
. Цементно-песчаный раствор: λ=0,94Вт/м2·°С, S=10,09Вт/м2·°С;
. Маты минераловатные на синтетическом вяжущем: λ=0,072Вт/м2·°С, S=1,04Вт/м2·°С;
. Железобетон: λ=1,63Вт/м2·°С, S=15,58Вт/м2·°С.

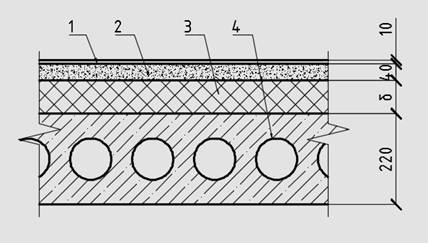

Рисунок 3 - Конструкция чердачного перекрытия
. Рубероид: λ=0,17Вт/м2·°С, S=3,53Вт/м2·°С;
. Цементно-песчаный раствор: λ=0,94Вт/м2·°С, S=10,09Вт/м2·°С;
. Маты минераловатные на синтетическом вяжущем: λ=0,072Вт/м2·°С, S=1,04Вт/м2·°С;
. Железобетон: λ=1,63Вт/м2·°С, S=15,58Вт/м2·°С.
1.2 Определение массивности здания и расчетной температуры
Определяем требуемое термическое сопротивление теплопередачи по формуле:
где tB - расчетная температура внутреннего
воздуха, °С;
tH - расчетная зимняя температура наружного воздуха, °С;
n -
коэффициент, зависящий от положения наружной поверхности ограждения по
отношению к наружному воздуху, равный для стен - 1, для перекрытий - 0,9;
Δtн - нормируемый температурный перепад между температурой
внутренней поверхности ограждения, равный для стен 4°С, для перекрытий - 3°С;
αв -
коэффициент тепловосприятия, равный 8,7м2·°С/Вт для внутренних поверхностей
стен, полов и гладких потолков.
Расчетную
зимнюю температуру наружного воздуха рассчитывают по формуле:
где
t1 -
средняя температура наиболее холодной пятидневки, °С;
t2 - средняя температура наиболее холодных суток.
Определяем
требуемое термическое сопротивление теплопередачи:
для
стены:
для
перекрытий:
Определяем
градусо-сутки отопительного периода (ГСОП) по формуле:
ГСПО=(tв-tот.пер)·zот.пер
(3)
в - расчетная температура
внутреннего воздуха, °С;
tот.пер - средняя температура за отопительный период, °С;
zот.пер - продолжительность отопительного периода, сут.
ГСПО=(20-1,5)·132=2442°С·сут
Полученному
значению ГСПО соответствуют следующие значения приведенного сопротивления
теплопередачи ограждающих конструкций
: для
стен =2,3м2·°С/Вт, для перекрытия под техподпольем =3,0м2·°С/Вт, для чердачного перекрытия =3,4м2·°С/Вт.
Для
дальнейших расчетов принимаем сопротивления теплопередачи ограждающих
конструкций равным для стен 2,3м2·°С/Вт,
для перекрытия - 3,0м2·°С/Вт.
1.3 Определение толщины и состава слоев наружных стен
Для ограждающих конструкций должно выполняться требование:
0 - термическое сопротивлении теплопередаче ограждающей конструкции:
Rв=1/αв - сопротивление тепловосприятию внутренней
поверхности ограждения. αв=8,7м2·°С/Вт;
Rн=1/αн - сопротивление тепловосприятию наружной поверхности
ограждения. Для стены - αн=23м2·°С/Вт;
R1, R2… Rn -
термические сопротивления отдельных слоев ограждения, определяемые по формуле:
R=δ\λ (5)
δ - толщина соответствующего слоя
многослойной ограждающей конструкции, м;
λ - коэффициент теплопроводности
материала этого слоя, Вт/м2·°С;
Для
определения толщины слоя утеплителя составляем уравнение:
δ2=0,046м
Окончательно
принимаем толщину утеплителя 50мм. Полная толщина стены 440мм.
1.4 Проверка массивности ограждения
По числовому значению тепловой инерции D определяем степень массивности ограждающих конструкций:
D=R1·S1+R2·S2+…+ Rn·Sn (6)
где S1, S2, Sn - коэффициент теплоусвоения
материалов слоев, Вт/м2·°С.
Определяем тепловую инерцию D для наружных стен:
D=5,55
Так как 4<D<7, то
ограждающие конструкции средней массивности.
1.5 Расчет чердачного перекрытия
Определяем толщину слоя утеплителя чердачного перекрытия. Составляем
уравнение:
Для перекрытия αв=8,7м2·°С/Вт; αн=12м2·°С/Вт.
δ3=0,213м
Окончательно принимаем толщину утеплителя 210мм. Полная толщина
перекрытия 480 мм.
Определяем массивность ограждения:
D=5,77
Так как 4<D<7, то
конструкция покрытия средней массивности.
1.6 Проверка на отсутствие конденсации
Проверка конструкции и ограждений на отсутствие конденсации влаги на их
внутренней поверхности заключается в определении температуры внутренних
поверхностей наружных стен и покрытия верхнего этажа и температуры точки росы.
Температура внутренней поверхности стен и перекрытия верхнего этажа
определяются по формуле:
где tв - расчетная температура внутреннего воздуха, °С;
tн - расчетная зимняя температура
наружного воздуха, °С;
R0 - термическое сопротивление
теплопередаче ограждения;
Rв=1/αв - сопротивление тепловосприятию внутренней
поверхности ограждения. αв=8,7м2·°С/Вт.
Определяем температуру внутренней поверхности для стен:
Для чердачного перекрытия:
Для обеспечения нормального гигиенического влажностного режима ограждения
требуется, чтобы τв было не ниже температуры точки росы:
τв > θВ
Определяем точку росы для расчётной температуры внутреннего воздуха +20°С
и относительной влажности 60%.
По СП 23-101-2004 прил. Р находим, что при температуре внутреннего
воздуха tв=+20°С и относительной влажности φв= 60% температура точки росы будет равна 12°С. Таким
образом, температура внутренней поверхности стен и чердачного перекрытия выше
температуры точки росы:
,95°С >12°С
,43°С >12°С
1.7
Выбор конструкции заполнения световых
проемов
При градусо-сутках отопительного периода 2442°С·сут приведенное
сопротивление теплопередаче заполнений световых проёмов (окон, балконных
дверей) будет равно 0,36м2·°С/Вт.
Подбираем материал заполнения световых проемов так, чтобы выполнялось
условие:
Принимаем окна с двойным остеклением в раздельный двойных переплетах с
характеристиками: R0=0,38м2·°С/Вт, К=3,15Вт/м2·°С.
Балконные двери принимаем деревянные двойные: R0=0,43м2·°С/Вт, К=2,3Вт/м2·°С.
1.8 Расчет полов
Для определения толщины слоя утеплителя в перекрытие над техподпольем
составляем уравнение:
δ2=0,188м
Окончательно принимаем толщину утеплителя 190мм. Полная толщина
перекрытия составит 455мм.
Определяем массивность ограждения:
D=5,39
Так как 4<D<7, то
конструкция покрытия средней массивности.

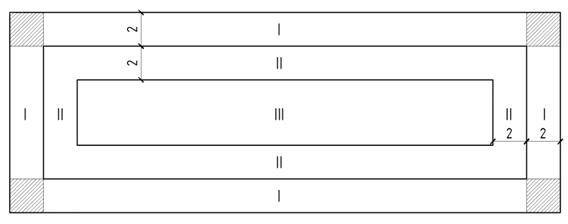

Потери тепла через полы вычисляются по зонам. Нумерацию зон ведут от
внутренней поверхности наружной стены.
Нормативные значения сопротивления теплопередаче неутепленного пола для
каждой зоны равны:
для зоны I RI=2,1м2·°С/Вт
для зоны II RII=4,3м2·°С/Вт
для зоны III RIII=8,6м2·°С/Вт
Сопротивления теплопередаче зон c утепленными полами определяем по формуле:
где
Rн.п. -
сопротивление теплопередаче зоны не утепленного пола;
δу.с. -
толщина утепляющего слоя, м;
λу.с. -
коэффициент теплопроводности материала утепляющего слоя, Вт/м2·°С.
Находим
сопротивления теплопередаче для каждой зоны по формуле (8):
1.9 Расчет теплопотерь помещениями здания
Расчёт ведется в виде таблицы (см. Приложения 1).
В качестве примера выполним расчёт для комнаты 201.
Графа 1. Номер помещения - 201.
Графа 2. Назначение помещения и расчетная внутренняя температура: УК ,
+20°С.
Графа 3. Обозначение ограждающих конструкций: НС - наружная стена, ДО -
деревянное окно, ПЛ - пол, ПТ - потолок, ДБ - дверь балконная.
Графа 4. Ориентация по сторонам света: одна стена обращена на юго-восток,
а другая стена и окно - на северо-восток.
Графа 5. Расчетная зимняя температура наружного воздуха для ограждений
средней массивности по расчёту составляет -21°С.
Графа 6. Значение коэффициента n для наружных стен равно 1, для перекрытий и перекрытий чердачных с
кровлей из рулонных материалов - 0,9.
Графа 7. Расчетный перепад температур, определяемый по формуле:
Δt=tв-tн (8)
Δt=20-(-21)=41°С
Графа 8. Размеры ограждающих конструкций: стена, ориентированная на
юго-восток - 2,4х2,7м; стена, ориентированная на северо-восток - 5,75х2,7м;
окно - 1,2х1,5м.
Графа 9.Площадь ограждения: стена, ориентированная на юго-восток - 6,48м2;
стена, ориентированная на северо-восток - 15,52м2; окно - 1,8м2.
Графа 10. Коэффициенты теплопередачи ограждающих конструкций, которые
определяются по формуле:
К=1/R0 (9)
для стен:
К=1/2,3=0,43Вт/м2·°С
для окон:
К=3,15-0,43=2,72Вт/м2·°С
Графа 11. Основные теплопотери ограждения:
Q’=КF(tв-tн)n (10)
где
F - площадь ограждения, м2.
Для
стены ЮВ:
Q’=0,43·6,48·(20-(-21))·1=114,24Вт
Для
стены СВ:
Q’=0,43·15,52·(20-(-21))·1=273,62Вт
Для
окна:
Q’=2,72·1,8·(20-(-21))·1=200,74Вт
Графа
12. Поправки в процентах дополнительных потерь на ориентацию рассматриваемого
наружного ограждения. При ориентации на СЗ, С, СВ, В - 10%, ЮВ - 3-5%, Ю,ЮЗ -
0%.
Графа
13. Поправка на ветер, если наружное ограждение защищено от ветра, то принимают
5%, иначе 10%. Принимаем 10%.
Графа
14. Поправка на наружные стены и окна: при двух и более наружных стенах
принимаем 5%;
Графа
15. Поправка на инфильтрацию наружного воздуха, для первого этажа - 5%, для
второго и третьего - 0%;
Графа
16. Суммарные величины поправок в процентах: стена, ориентированная на
юго-восток - 20%; стена, ориентированная на северо-восток -25%; окно - 25%.
Графа
17. Добавочные потери тепла:
Для
стены ЮВ:
Q=114,24·0,20=22,85Вт
Для
стены СВ:
Q=273,62·0,25=68,40Вт
Для
окна:
Q=200,74·0,25=50,18Вт
Графа
18. Потери тепла через ограждения с учетом всех добавок:
,24+273,62+200,74+22,85+68,40+50,18=730,03Вт
1.10 Определение удельной тепловой характеристики здания
После определения суммарных теплопотерь здания находят удельную тепловую
характеристику здания по формуле:
где ΣQ - суммарные потери здания, Вт;- объём здания по наружному
периметру:
V=12,68·33,72·3·3=3848,13м3
(tB- tH) - расчетная разность температур,
°С;
α - поправочный коэффициент к
расчетной наружной температуре, принимается равным 1,148;
,1 - коэффициент запаса на неучтённые потери.
Нормируемое значение удельной тепловой характеристики здания q=0,46Вт/м2·°С, что больше
полученного значения q’.
Следовательно, расчет выполнен верно.
1.11 Определение годового расхода тепла и топлива на отопление
Годовой расход топлива Q, Вт:
, (12)
где
- расчетная тепловая характеристика,- объем здания, м3;
tB - расчетная температура внутреннего воздуха, °С;
tcр.отоп. - средняя температура за отопительный период, °С;
n -
продолжительность отопительного периода, сут.
Q=0,251·3848,13·(20-1,5)·3,6·24·132=203789995,1Вт=203,8МВт
Расход условного топлива VT, нм3:
где
- теплотворная способность условного топлива, равная
29,3кДж/нм3;
η - КПД источника тепла, η=0,8.
2.
Расчет системы отопления здания
2.1 Краткое описание проектируемых систем отопления бытовок и
вспомогательных помещений
Тип системы: однотрубная с замыкающими участками.
Теплоноситель: вода.
Параметры теплоносителя: 95/70 °С.
Трубопроводы подающей и обратной магистрали прокладываются техподполье.
Стояки располагаются в углах помещений квартир, образованных пересечением
наружных стен и пересечением наружных стен и перегородок.
Способ подключения нагревательных приборов к стоякам: одностороннее,
«сверху-вниз». Нагревательные приборы устанавливаются под оконными проёмами.
В качестве отопительного прибора радиатор чугунный М-140-АО-300
секционного типа. Преимуществом радиатора М-140-АО-300 является возможностью
более точного подбора тепловой мощности из-за небольшой поверхности нагрева.
Расчётные характеристики данного прибора: поверхность нагрева секции - 0,17 м2,
коэффициентом теплопередачи - 10,Вт/м2·К, монтажная высота - 500 мм,
ширина секции - 96мм, глубина секции - 140мм.
2.2 Выбор типа и расчет поверхности нагревательных приборов
Расчет нагревательных приборов выполняем в виде таблицы (см. Приложения
2).
Для примера рассчитаем стояк №2.
Графа 2. Номер стояка согласно общей нумерации стояков здания - Ст. 2;
Графа 3. Номер этажа, для которого считается нагревательный прибор - 1,
2, 3, 3, 2, 1.
Графа 4. Номер комнаты на этаже, для которой считается прибор - 102, 202,
302, 303, 203, 103.
Графа 5. Теплопотери комнаты (см. Приложение 1):
Q1=729,92Вт; Q2=604,77Вт; Q3 =787,38Вт; Q4=372,63Вт; Q5=313,25Вт; Q6=365,97Вт.
Графа 6. Сумма теплопотерь комнат, подключенных к рассматриваемому
стояку:
Qст
=729,92+604,77+787,38+372,63+313,25+365,97=3173,92Вт
Графа 7. Для системы с нижней разводкой - сумма тепловых нагрузок комнат,
включенных ниже рассчитываемой:
Q1i=0Вт; Q2i=729,92Вт; Q3i=1334,69Вт; Q4i=2122,07Вт; Q5i=2494,70Вт; Q6i=2807,95Вт.
Графа 8.
Q1i/Qст=0/3173,92=02i/Qст=729,92/3173,92=0,233i/Qст=1334,69/3173,92=0,424i/Qст=2122,07/3173,92=0,675i/Qст=2494,70/3173,92=0,796i/Qст=2807,95/3173,92=0,88
Графа 9.
Δtст - перепад температур на стояке: 90-75=25°С.
Q1i/Qст·Δtст =0/3173,92·25=02i/Qст·Δtст =729,92/3173,92·25=5,753i/Qст·Δtст =1334,69/3173,92·25=10,504i/Qст·Δtст =2122,07/3173,92·25=16,755i/Qст·Δtст =2494,70/3173,92·25=19,756i/Qст·Δtст =2807,95/3173,92·25=22,00
Графа
10. Температура теплоносителя на входе в нагревательный прибор tвх определяем по формуле:
где
tl - температура горячего теплоносителя, равная 95°С.
Графа
11. Масса теплоносителя, проходящего по стояку:
Графа
12. Коэффициент затекания α принимаем
0,32.
Графа
13. Перепад температур теплоносителя в нагревательном приборе:
где
Qпр -
тепловая нагрузка рассчитываемого прибора, Вт.
Графа
14. Средняя температура теплоносителя в нагревательной приборе:
Поверхность
нагревательного прибора рассчитываем по формуле:
где
Qpacч -
теплопотери помещения (см. прил. 2), Вт;
К
- коэффициент теплопередачи прибора, Вт/м2·К;
tср - температура теплоносителя при входе в прибор, °С;
tв - температура воздуха внутри помещения, °С;
β1 -
коэффициент, учитывающий охлаждение воды в трубах;
β2 -
коэффициент, учитывающий способ установки прибора;
β3 -
коэффициент, учитывающий способ подводки теплоносителя к нагревательному
прибору;
β4 -
коэффициент, учитывающий число секций в приборе.
Расчет
нагревательных приборов выполняем в виде таблицы (см. Приложения 3).
В
качестве примера проведем расчет комнаты 101.
Графа
1. Номер помещения согласно принятой нумерации - 101.
Графа
2. Наименование помещения и температура в нем - жилая комната t =
20°С.
Графа
3. Температура входящего нагревательный прибор теплоносителя tr=95°С.
Графа
4. Расчетный температурный перепад Δt между средней
температурой в приборе и температурой воздуха в помещении определяем по
формуле:
Δt=tср-tв (19)
Δt=95-20=75°С
Графа
5. Теплопотери помещения, определенные в тепловом расчете (см. Приложение 1): Qрасч=893,53Вт
Графа
6. Коэффициент теплопередачи нагревательного прибора, принимаемы в зависимости
от вида принятого к установке прибора. К=10,0Вт/м2·К.
Графа
7. Поверхность нагревательного прибора определяем без учета поправок:
Графа
8. Поправочный коэффициент β1, принимаемый для систем с открытой прокладкой
трубопровода равным 1;
Графа
9. Поправочный коэффициент β2, принимаемый при установке у стен без ниши от 1,05 до
1,02 в зависимости от расстояния до подоконника. Принимаем β2 =1,02;
Графа
10. Поправочный коэффициент β3, принимаемый в зависимости от относительного расхода
воды g, определяемый по формуле:
Δt -
расчетный перепад температур, определяемый из уравнения (19): Δt=75°С;
Δtnp- перепад в нагревательном приборе: Δtnp = 95-70=25°С;
Графа
11. Суммарный поправочный коэффициент:
β1·β2·β3=1·1,02·1=1,02
Графа
12. Поверхность нагрева прибора, с учетом суммарного поправочного коэффициента,
определяем по формуле:
Графа
13. Количество секций в нагревательном приборе, определяемое из уравнения:
где
⨍ - поверхность нагрева одной секции, равная 0,17м2.
Графа
14. Коэффициент β4 принимают
при количестве секций до пяти включительно равным 0,95, от пяти до десяти
секций - 1, от одиннадцати до двадцати - 1,05.
Графа
15. Количество секций, принимаемых к установке:
n=n’· β4 (24)
=7,12·1=7,12
секций
Окончательно
принимаем 8 секций.
2.3 Гидравлический расчет системы отопления
Для расчета выбираем самый длинный циркуляционный контур, самый удаленный
от главного стояка прибор с самой большой нагрузкой, так как если будет работать
этот прибор, то будут работать и все другие приборы.
Система отопления присоединена к наружным тепловым сетям через тепловой
пункт. Параметры воды в наружных сетях 130/70°С.
Разбиваем циркуляционный контур по ходу движения теплоносителя на
расчетные участки с нанесением на них тепловой нагрузки, длины и порядкового
номера.
Для системы отопления, присоединенной к тепловой сети через элеватор,
расчетное давление в системе ΔРрас должно быть в
пределах 10-12 кПа.
Для нормальной работы необходимо, чтобы выполнялось условие:
(Rl+Z)< 10-12 кПа (25)
где 1 - длина расчетного циркуляционного кольца, м;
R -
удельная потеря давления на трение, Па/м;
Z -
потеря давления на местные сопротивления, Па.
Данные гидравлического расчета заносим в Приложение 4. К расчету прилагается
расчетная схема (см. Приложение 5)
Проведем гидравлический расчет на примере участка 1.
Графа 1. Номер расчетного участка по схеме - 1;
Графа 2. Тепловая нагрузка расчетного участка - Qуч=41378,42Вт.
Графа 3. Массовая нагрузка в расчете на 1°С:
где
Qуч
-тепловая нагрузка участка, Вт;
с=4,19кДж/кг·К
- теплоемкость воды;
Δt - расчетный
перепад температур в системе отопления, 25°С.
Графа
4. Длина участка - 6,0м.
Графа
5. Диаметр трубы - 32мм.
Графа
6. Скорость движения теплоносителя на участке определяем по формуле:
Графа
7. Удельная потеря давления на трение на данном участке трубопровода:
где
λ
- безразмерный коэффициент
гидравлического трения;
d -
диаметр трубопровода, м. Для стальных труб ∅32 отношение λ/d=0,9;
w - скорость
теплоносителя, м/с;
ρ - плотность теплоносителя. Для 95°С - 961,9кг/м3, для
70°С - 977,8кг/м3.
Графа
8. Потери давления на трение на данном участке:
R=R·l=104,35·6,0=625,10
Графа
9. Суммарные коэффициенты местных сопротивлений по расчетному участку.
Значения
коэффициентов местных сопротивлений выбирают из приложение 9 [1]. Получаем Σξ=2.
Графа
10. Суммарные потери давления на местные сопротивления по расчетному участку:
где
w - скорость движения теплоносителя на данном участке,
м/с;
ρ - плотность теплоносителя, кг/м3/
Затем
определяем суммарные потери давления на трение и местные сопротивления для расчетного
кольца и добавляем 10% запас на неучтенные потери давления.
,1(ΣRl+ΣZ)=1,1·(2854,10+930,12)=4162,64Па
Выполняем
проверку гидравлической увязки по формуле:
где
А принимаем равным 15%.
Так
как условие не выполняется, устанавливаем на стояке дроссельную шайбу,
необходимый диаметр которой определяем по формуле:
где
Gуч -
расход теплоносителя на участке, т/ч. Дроссельную шайбу устанавливаем на
участке №6 с Gуч=109,08кг/с;
ΔРш - разница давлений между кольцами, Па.
ΔРш=10000 - 4162,64 = 5837,36Па.
Принимаем
дроссельную шайбу с диаметром 12мм.
2.4
2.5 Описание места установки теплового пункта и его расчет
Тепловой пункт устанавливаем на входе в здание тепловой сети от ТЭЦ. В
тепловом пункте устанавливаем элеватор для обеспечения работы системы отопления
помещений. Определим коэффициент подмешивания элеватора:
где t1' - температура теплоносителя на входе
тепловой сети, t1' = 130°С;
t1 - температура теплоносителя на входе
в систему отопления помещений, t1
= 95°С;
t0 - температура теплоносителя в
обратной линии тепловой сети, t0 = 70°С;
,15 - запас коэффициента подмешивания.
Массовый расход теплоносителя, циркулирующего в системе отопления:
ΣQ - суммарные
теплопотери бытовок и вспомогательных помещений, Вт;
с=4,19кДж/кг·К
- теплоемкость теплоносителя;
β1, β2 -
поправочные коэффициенты, принимаемые из расчета нагревательных приборов
вспомогательных помещений.
Определяем
диаметр горловины элеватора:
где
ΔРс - гидравлическое сопротивление системы
отопления, Па;
Определяем
диаметр сопла элеватора:
Принимаем
элеватор № 1.
3.
Расчет системы вентиляции
.1 Обоснование принятой системы вентиляции и её описание
Принимаем вытяжную естественную канальную вентиляцию, которая состоит из
вертикальных внутристенных каналов с отверстиями, закрытыми жалюзийными
решетками, и вытяжной шахты.
Загрязненный воздух из помещений поступает через вытяжные решетки,
установленные под потолком, в каналы, поднимается вверх и выходит через шахту в
атмосферу. Вытяжка из помещений регулируется жалюзийными решетками в вытяжных
отверстиях, а также задвижками, устанавливаемыми в шахте.
Вентиляция кухонь запроектирована отдельно от вентиляции санузлов. Так
как все квартиры в данном здании имеют не более двух комнат, то вытяжная
вентиляция в жилых помещениях осуществляется через вытяжные каналы кухонь.
3.2 Определение воздухообмена по
помещениям
Данные по расчету воздухообмена вносим в таблицу (см. Приложение 6).
Приведем подробный расчет на примере помещения 103.
Графа 1. Номер помещения согласно принятой нумерации -103.
Графа 2. Наименование помещения - кухня.
Графы 3-5. Размеры помещения: ширина - 2,3м, длина - 2,75м, высота -
2,7м.
Графа 6. Объем помещения - 17,08м3.
Графа 7. Кратность по вытяжке принимается для кухонь равной 3.
Графа 8. Воздухообмен по вытяжке для кухонь принимаем 60м3/ч,
для санузлов - 25 м3/ч.
Графа 9. Воздухообмен по притоку определяется как произведение графы 6 на
графу 7:
,08·3=51,24м3/ч
Графа 10. Воздухообмен по вытяжке определяется как произведение графы 6
на графу 8:
,08·60=1024,80м3/ч
Расчет производится для кухонь и санузлов первого этажа. Параметры кухонь
и санузлов последующих этажей аналогичен первому.
3.3 Расчет воздуховодов и проверка правильности расчета
Расчет выполняем в виде таблицы (см. Приложения 7).
Приведем подробный расчет на примере участка №1.
Графа 1. Номер участка - 1.
Графа 2. Расход воздуха на данном участке L=60м3/ч.
Графа 3. Длина участка l=9,1м
Графа 4. Скорость, принимаемая для вертикальных каналов от 0,5 до 0,6м/с
для верхнего этажа и на 0,1м/с больше для каждого нижнего этажа, но не более
1м/с.
Для сборных воздуховодов w=1м/с,
для вытяжных шахт w=1,0-1,9м/с.
w =
0,6+0,1+0,1= 0,8м/с
Графа 5. Площадь поперечного сечения определяемая по формуле:
Графа 6. Линейные размеры воздуховодов - 140х140 мм.
Графа 7. Диаметр или эквивалентный диаметр по трению:
Графа
8. Удельная потеря давления R определяется в зависимости от скорости и
эквивалентного диаметра: R=0,09Па/м.
Графа
9. Потеря давления на рассчитываемом участке βRl.
Задаемся материалом воздуховода и в зависимости от скорости воздуха принимаем
коэффициент шероховатости. Принимаем материал кирпич при скорости воздуха на
первом участке 0,8м/с: β = 1,4.
βRl=1,4·0,09·9,1=1,147
Графа
10. Сумма коэффициентов местных сопротивлений: Σξ=4,67.
Графа
11. Потеря давления из-за местных сопротивлений расчетного участка:
Графа
12. Общие потери давления на участке:
βRl+z=1,147+2,092=3,239Па
Располагаемое
естественное давление в системе вентиляции для соответствующего этажа
рассчитываем по формуле:
где
hi - высота воздушного столба;
ρн -
плотность наружного воздуха, кг/м3. При температуре -19°С плотность
воздуха равна 1,390кг/м3.
ρв -
плотность внутреннего воздуха, кг/м3. При температуре 20°С плотность
воздуха равна 1,205кг/м3.
g - ускорение
свободного падения, g=9,8м/с.
Для
нормальной работы вентиляции необходимо, чтобы выполнялось условие:
Σ(βRl+z)α<ΔPi,
(38)
где
R - потеря давления на трение 1 погонного метра длины,
Па/м;
l - длина
воздуховодов, м;
z - потери давления
на местные сопротивления;
ΔPi
- располагаемое давлении;
α - коэффициент запаса 1,1 - 1,15.
Проверяем
условие:
,777·1,15=13,54<38,80Па
Условие
выполняется, т.е. обеспечена нормальная работа системы естественной вентиляции.
Заключение
В процессе выполнения контрольной работы были запроектированы системы
отопления и вентиляции трехэтажного двухподъездного жилого дома. Были выполнены
расчет наружных ограждающих конструкций, гидравлический расчет системы
отопления и расчет воздуховодов.
Литература
1. Тихомиров
К.В. «Теплотехника, теплогазоснабжение и вентиляция» - М: Стройиздат, 1981 г.
. Внутренние
санитарно-технические устройства: Справочник проектировщика под ред. И. Г.
Староверова. - М.: Стройиздат, 1990 г.
3. Крупнов
Б.А., Шарафадинов Н.С., Крупнов Д.Б. «Руководство по проектированию систем
отопления, вентиляции и кондиционирования воздуха» - М.: «Москва-Вена», 2008г.
. Инженерные
системы зданий и сооружений: учеб. пособие для студ. учреждений высш. проф.
Образования/И.И. Полосин, Б.П. Новосельцев, В.Ю. Хузин, М.Н. Жерликина. - М.:
Издательский центр «Академия», 2012г.
Приложение 1
|
Номер помещения
|
Наименование помещения и
внутренняя температура, °C
|
Наименование ограждений
|
Ориентация по сторонам
света
|
Расчетная наружная
температура для ограждений, tн, °C
|
Коэффициент уменьшения
расчетной разницы температур, n
|
Расчетный перепад
температур, Δt=tв-tн
|
Количество и размер
ограждений, a·b, м
|
Площадь ограждений, м2
|
Коэффициент теплопередачи,
К, Вт/м2·°С
|
Теплопотери, Q’=КF(tв-tн)n,
Вт
|
Добавки на теплопотери, %
|
Добавочные потери тепла, Вт
|
Общие потери тепла
|
|
|
|
|
|
|
|
|
|
|
|
На стороны света β, %
|
На ветер β, %
|
На наружные стены и окна
при двух и более наружных стенах β, %
|
На другие добавки β, %
|
Всего добавок, %
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
|
1-ый этаж
|
|
101
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
5
|
25
|
28,56
|
893,53
|
|
|
НС
|
СВ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
5
|
30
|
82,09
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
5
|
30
|
60,22
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
41
|
8,15х2,0
|
16,30
|
0,21
|
126,31
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
41
|
3,75х0,4
|
1,5
|
0,14
|
7,75
|
-
|
|
|
102
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
5
|
20
|
28,24
|
729,92
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
5
|
20
|
38,19
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
5
|
20
|
38,75
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0 1,75х1,62
|
9,07
|
0,14
|
44,57
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
1,75х1,5
|
2,62
|
0,09
|
8,28
|
-
|
|
|
103
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
5
|
19,23
|
365,97
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
5
|
20
|
35,25
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
104
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
105
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
12,90
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х2,3
|
2,75
|
0,09
|
8,24
|
-
|
|
|
106
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
5
|
20
|
19,23
|
365,97
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
5
|
20
|
35,25
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
107
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
108
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
12,90
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х2,3
|
2,75
|
0,09
|
8,24
|
-
|
|
|
109
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
5
|
20
|
28,24
|
724,98
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
5
|
20
|
38,19
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
5
|
20
|
38,75
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,14
|
30,66
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
3,12х1,75
|
5,46
|
0,09
|
17,25
|
-
|
|
|
110
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
5
|
20
|
28,24
|
724,98
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
5
|
20
|
38,19
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
5
|
20
|
38,75
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,14
|
30,66
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
3,12х1,75
|
5,46
|
0,09
|
17,25
|
-
|
|
|
111
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
0
|
5
|
20
|
19,23
|
365,97
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
5
|
20
|
35,25
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
112
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
113
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
12,90
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х2,3
|
2,75
|
0,09
|
8,24
|
-
|
|
|
114
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
5
|
20
|
19,23
|
365,97
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
5
|
20
|
35,25
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
115
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
116
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
12,90
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х2,3
|
2,75
|
0,09
|
8,24
|
-
|
|
|
117
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
5
|
20
|
28,24
|
729,92
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
5
|
20
|
38,19
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
5
|
20
|
38,75
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0 1,75х1,62
|
9,07
|
0,14
|
44,57
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
1,75х1,5
|
2,62
|
0,09
|
8,28
|
-
|
|
|
118
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
5
|
25
|
28,56
|
846,09
|
|
|
НС
|
ЮЗ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
10
|
5
|
5
|
20
|
54,72
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
5
|
20
|
40,15
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
41
|
8,15х2,0
|
16,30
|
0,21
|
126,31
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
41
|
3,75х0,4
|
1,5
|
0,14
|
7,75
|
-
|
|
|
119
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
5
|
30
|
34,27
|
851,80
|
|
|
НС
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
10
|
5
|
5
|
20
|
54,72
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
5
|
20
|
40,15
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
41
|
8,15х2,0
|
16,30
|
0,21
|
126,31
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
41
|
3,75х0,4
|
1,5
|
0,14
|
7,75
|
-
|
|
|
120
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
5
|
25
|
35,30
|
756,21
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
5
|
25
|
48,44
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0 1,75х1,62
|
9,07
|
0,14
|
44,57
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
1,75х1,5
|
2,62
|
0,09
|
8,28
|
-
|
|
|
121
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
16,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х3,7
|
4,01
|
0,09
|
12,02
|
-
|
|
|
122
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
123
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
5
|
25
|
24,03
|
379,58
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
5
|
25
|
44,06
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
124
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х1,0
|
1,58
|
0,14
|
7,37
|
-
|
12,03
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,09
|
4,66
|
-
|
|
|
125
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
126
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
5
|
25
|
25,19
|
387,29
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
5
|
25
|
44,06
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,41х2,0
|
4,82
|
0,21
|
32,80
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,41х0,75
|
1,81
|
0,14
|
8,21
|
-
|
|
|
127
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
5
|
25
|
36,56
|
760,86
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
5
|
25
|
48,44
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,23х2,0
|
6,46
|
0,21
|
47,62
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,23х2,0
|
6,46
|
0,14
|
31,74
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
3,23х1,75
|
5,65
|
0,09
|
17,85
|
-
|
|
|
128
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
0,43
|
104,14
|
10
|
10
|
0
|
5
|
25
|
26,03
|
438,05
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
2,3х2,0
|
4,60
|
0,21
|
33,91
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
2,3х2,0
|
4,60
|
0,14
|
22,60
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
2,3х1,75
|
4,02
|
0,09
|
12,70
|
-
|
|
|
129
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
0,43
|
104,14
|
10
|
10
|
0
|
5
|
25
|
26,03
|
438,05
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
2,3х2,0
|
4,60
|
0,21
|
33,91
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
2,3х2,0
|
4,60
|
0,14
|
22,60
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
2,3х1,75
|
4,02
|
0,09
|
12,70
|
-
|
|
|
130
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
5
|
25
|
36,56
|
760,86
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
5
|
25
|
48,44
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,23х2,0
|
6,46
|
0,21
|
47,62
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,23х2,0
|
6,46
|
0,14
|
31,74
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
3,23х1,75
|
5,65
|
0,09
|
17,85
|
-
|
|
|
131
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х1,0
|
1,58
|
0,14
|
7,37
|
-
|
12,03
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,09
|
4,66
|
-
|
|
|
132
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
133
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
5
|
25
|
25,19
|
387,29
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
5
|
25
|
44,06
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,41х2,0
|
4,82
|
0,21
|
32,80
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,41х0,75
|
0,14
|
8,21
|
-
|
|
|
134
|
Коридор +16
|
ПЛ2
|
-
|
-21
|
0,9
|
37
|
0,8х1,25
|
1,00
|
0,14
|
4,66
|
-
|
16,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
37
|
0,8х0,85 0,9х3,7
|
4,01
|
0,09
|
12,02
|
-
|
|
|
135
|
Санузел +25
|
ПЛ2
|
-
|
-21
|
0,9
|
46
|
1,42х1,17
|
1,66
|
0,14
|
9,62
|
-
|
13,68
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
46
|
1,42х0,77
|
1,09
|
0,09
|
4,06
|
-
|
|
|
136
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
5
|
25
|
24,03
|
379,58
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
5
|
25
|
44,06
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
36
|
2,3х2,0
|
4,60
|
0,21
|
31,30
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
36
|
2,3х0,75
|
1,72
|
0,14
|
7,80
|
-
|
|
|
137
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
5
|
25
|
35,30
|
756,21
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
5
|
25
|
47,73
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
5
|
25
|
48,44
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
39
|
3,12х2,0
|
6,24
|
0,21
|
46,00
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
39
|
3,12х2,0 1,75х1,62
|
9,07
|
0,14
|
44,57
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
39
|
1,75х1,5
|
2,62
|
0,09
|
8,28
|
-
|
|
|
138
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
5
|
30
|
34,27
|
899,24
|
|
|
НС
|
СВ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
5
|
30
|
82,09
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
5
|
30
|
60,22
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
41
|
8,15х2,0
|
16,30
|
0,21
|
126,31
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
41
|
3,75х0,4
|
1,5
|
0,14
|
7,75
|
-
|
|
|
Всего по 1-му этажу
|
13526,78
|
|
2-ой этаж
|
|
201
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
0
|
20
|
22,85
|
730,03
|
|
|
НС
|
СВ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
0
|
25
|
68,40
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
0
|
25
|
50,18
|
|
|
202
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
604,77
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
203
|
К +15
|
НС
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
313,25
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
206
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
313,25
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
209
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
604,77
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
210
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
604,77
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
211
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
313,25
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
214
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
313,25
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
217
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
604,77
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
218
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
0
|
20
|
22,85
|
682,60
|
|
|
НС
|
ЮЗ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
10
|
5
|
0
|
15
|
41,04
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
0
|
15
|
30,11
|
|
|
219
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
0
|
25
|
28,56
|
688,31
|
|
|
НС
|
ЮЗ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
10
|
5
|
15
|
41,04
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
0
|
15
|
30,11
|
|
|
220
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
0
|
20
|
28,24
|
631,07
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
223
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
0
|
20
|
19,23
|
326,87
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
226
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
0
|
20
|
20,15
|
332,43
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
227
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
0
|
20
|
29,25
|
637,11
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
228
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
0,43
|
104,14
|
10
|
10
|
0
|
0
|
20
|
20,83
|
354,10
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
229
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
0,43
|
104,14
|
10
|
10
|
0
|
0
|
20
|
20,83
|
354,10
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
230
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
0
|
20
|
29,25
|
637,11
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
233
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
0
|
20
|
20,15
|
332,43
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
236
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
0
|
20
|
19,23
|
326,87
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
237
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
0
|
20
|
28,24
|
631,07
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
238
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
0
|
25
|
28,56
|
735,74
|
|
|
НС
|
СВ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
0
|
25
|
68,40
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
0
|
25
|
50,18
|
|
|
Всего по 2-му этажу
|
11071,92
|
|
3-ий этаж
|
|
301
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
0
|
20
|
22,85
|
877,70
|
|
|
НС
|
СВ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
0
|
25
|
68,40
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
0
|
25
|
50,18
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
41
|
2,4х5,75
|
13,80
|
0,29
|
147,67
|
-
|
|
|
302
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
787,38
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
303
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
372,63
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
304
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
305
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х2,3
|
3,75
|
0,29
|
36,21
|
-
|
36,21
|
|
306
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
372,63
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
307
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
308
|
Коридор +16
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х2,3
|
3,75
|
0,29
|
36,21
|
-
|
36,21
|
|
309
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
787,38
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
310
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
787,38
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
311
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
372,63
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
312
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
313
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х2,3
|
3,75
|
0,29
|
36,21
|
-
|
36,21
|
|
314
|
К +15
|
НС
|
ЮВ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
5
|
10
|
0
|
0
|
15
|
14,42
|
372,63
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
5
|
10
|
0
|
0
|
15
|
26,44
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
315
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
316
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х2,3
|
3,75
|
0,29
|
36,21
|
-
|
36,21
|
|
317
|
ЖК +18
|
НС
|
ЮВ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
5
|
10
|
0
|
0
|
15
|
21,18
|
787,38
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
5
|
10
|
0
|
0
|
15
|
28,64
|
|
|
|
БД
|
ЮВ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
5
|
10
|
0
|
0
|
15
|
29,06
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
318
|
УК +20
|
НС
|
ЮВ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
5
|
10
|
5
|
0
|
20
|
22,85
|
830,27
|
|
|
НС
|
ЮЗ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
5
|
0
|
15
|
41,04
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
0
|
15
|
30,11
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
41
|
2,4х5,75
|
13,80
|
0,29
|
147,67
|
-
|
|
|
319
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
0
|
25
|
28,56
|
835,98
|
|
|
НС
|
ЮЗ
|
-21
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
0
|
10
|
5
|
0
|
15
|
41,04
|
|
|
|
ДО
|
ЮЗ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
0
|
10
|
5
|
0
|
15
|
30,11
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
41
|
2,4х5,75
|
13,80
|
0,29
|
147,67
|
-
|
|
|
320
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
0
|
20
|
28,24
|
813,68
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
321
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х3,7
|
5,01
|
0,29
|
48,38
|
-
|
48,38
|
|
322
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
323
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
0
|
20
|
19,23
|
372,63
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
324
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х1,0
|
2,58
|
0,29
|
24,92
|
-
|
24,92
|
|
325
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
326
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
0
|
20
|
20,15
|
394,73
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,41х2,75
|
6,63
|
0,29
|
62,30
|
-
|
|
|
327
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
0
|
20
|
29,25
|
826,13
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,23х5,75
|
18,57
|
0,29
|
189,02
|
-
|
|
|
328
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
104,14
|
10
|
10
|
0
|
0
|
20
|
20,83
|
488,67
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
2,3х5,75
|
13,23
|
0,29
|
134,57
|
-
|
|
|
329
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
2,3х2,7
|
6,21
|
0,43
|
104,14
|
10
|
10
|
0
|
0
|
20
|
20,83
|
488,67
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
2,3х5,75
|
13,23
|
0,29
|
134,57
|
-
|
|
|
330
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,23х2,7
|
8,72
|
0,43
|
146,23
|
10
|
10
|
0
|
0
|
20
|
29,25
|
826,13
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,23х5,75
|
18,57
|
0,29
|
189,02
|
-
|
|
|
331
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х1,0
|
2,58
|
0,29
|
24,92
|
-
|
24,92
|
|
332
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
333
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,41х2,7
|
6,51
|
0,43
|
100,77
|
10
|
10
|
0
|
0
|
20
|
20,15
|
394,73
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,41х2,75
|
6,63
|
0,29
|
62,30
|
-
|
|
|
334
|
Коридор +16
|
ПТ
|
-
|
-21
|
0,9
|
37
|
0,8х2,1 0,9х3,7
|
5,01
|
0,29
|
48,38
|
-
|
48,38
|
|
335
|
Санузел +25
|
ПТ
|
-
|
-21
|
0,9
|
46
|
1,94х1,42
|
2,75
|
0,29
|
33,02
|
-
|
33,02
|
|
336
|
К +15
|
НС
|
СЗ
|
-21
|
1
|
36
|
2,3х2,7
|
6,21
|
0,43
|
96,13
|
10
|
10
|
0
|
0
|
20
|
19,23
|
372,63
|
|
|
ДО
|
СЗ
|
-21
|
1
|
36
|
1,2х1,5
|
1,80
|
2,72
|
176,26
|
10
|
10
|
0
|
0
|
20
|
35,25
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
36
|
2,3х2,75
|
6,32
|
0,29
|
59,38
|
-
|
|
|
337
|
ЖК +18
|
НС
|
СЗ
|
-21
|
1
|
39
|
3,12х2,7
|
8,42
|
0,43
|
141,20
|
10
|
10
|
0
|
0
|
20
|
28,24
|
813,68
|
|
|
ДО
|
СЗ
|
-21
|
1
|
39
|
1,2х1,5
|
1,80
|
2,72
|
190,94
|
10
|
10
|
0
|
0
|
20
|
38,19
|
|
|
|
БД
|
СЗ
|
-21
|
1
|
39
|
0,9х2,4
|
2,16
|
2,3
|
193,75
|
10
|
10
|
0
|
0
|
20
|
38,75
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
39
|
3,12х5,75
|
17,94
|
0,29
|
182,61
|
-
|
|
|
338
|
УК +20
|
НС
|
СЗ
|
-21
|
1
|
41
|
2,4х2,7
|
6,48
|
0,43
|
114,24
|
10
|
10
|
5
|
0
|
25
|
28,56
|
883,41
|
|
|
НС
|
СВ
|
1
|
41
|
5,75х2,7
|
15,52
|
0,43
|
273,62
|
10
|
10
|
5
|
0
|
25
|
68,40
|
|
|
|
ДО
|
СВ
|
-21
|
1
|
41
|
1,2х1,5
|
1,80
|
2,72
|
200,74
|
10
|
10
|
5
|
0
|
25
|
50,18
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
41
|
2,4х5,75
|
13,80
|
0,29
|
147,67
|
-
|
|
|
Всего по 3-му этажу
|
14414,68
|
|
Всего теплопотерь по
квартирам
|
39013,38
|
|
А
|
ЛК +12
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х2,7
|
6,21
|
0,43
|
88,12
|
5
|
10
|
0
|
0
|
15
|
0,93
|
1182,52
|
|
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х2,7
|
6,21
|
0,43
|
88,12
|
5
|
10
|
0
|
0
|
15
|
0,93
|
|
|
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х4,1
|
9,43
|
0,43
|
133,81
|
5
|
10
|
0
|
0
|
15
|
1,41
|
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
33
|
1,2х1,5
|
1,80
|
2,72
|
161,57
|
5
|
10
|
0
|
0
|
15
|
24,24
|
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
33
|
1,2х1,5
|
1,80
|
2,72
|
161,57
|
5
|
10
|
0
|
0
|
15
|
24,24
|
|
|
|
ВД
|
ЮВ
|
-21
|
1
|
33
|
1,5х2,1
|
3,15
|
2,72
|
282,74
|
5
|
10
|
0
|
0
|
15
|
42,41
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
33
|
2,3х2,0
|
4,60
|
0,21
|
28,69
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
33
|
2,3х2,0
|
4,60
|
0,14
|
19,13
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
33
|
2,3х1,75
|
4,02
|
0,09
|
10,75
|
-
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
33
|
2,3х5,75
|
13,22
|
0,29
|
113,86
|
-
|
|
|
Б
|
ЛК +12
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х2,7
|
6,21
|
0,43
|
88,12
|
5
|
10
|
0
|
0
|
15
|
0,93
|
1182,52
|
|
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х2,7
|
6,21
|
0,43
|
88,12
|
5
|
10
|
0
|
0
|
15
|
0,93
|
|
|
|
НС
|
ЮВ
|
-21
|
1
|
33
|
2,3х4,1
|
9,43
|
0,43
|
133,81
|
5
|
10
|
0
|
0
|
15
|
1,41
|
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
33
|
1,2х1,5
|
1,80
|
2,72
|
161,57
|
5
|
10
|
0
|
0
|
15
|
24,24
|
|
|
|
ДО
|
ЮВ
|
-21
|
1
|
33
|
1,2х1,5
|
1,80
|
2,72
|
161,57
|
5
|
10
|
0
|
0
|
15
|
24,24
|
|
|
|
ВД
|
ЮВ
|
-21
|
1
|
33
|
1,5х2,1
|
3,15
|
2,72
|
282,74
|
5
|
10
|
0
|
0
|
15
|
42,41
|
|
|
|
ПЛ1
|
-
|
-21
|
0,9
|
33
|
2,3х2,0
|
4,60
|
0,21
|
28,69
|
-
|
|
|
|
ПЛ2
|
-
|
-21
|
0,9
|
33
|
2,3х2,0
|
4,60
|
0,14
|
19,13
|
-
|
|
|
|
ПЛ3
|
-
|
-21
|
0,9
|
33
|
2,3х1,75
|
4,02
|
0,09
|
10,75
|
-
|
|
|
|
ПТ
|
-
|
-21
|
0,9
|
33
|
2,3х5,75
|
13,22
|
0,29
|
113,86
|
-
|
|
|
Всего теплопотерь по
лестничным клеткам
|
2365,04
|
|
Всего теплопотерь по жилому
дому
|
41378,42
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приложение 2
|
№п/п
|
Номер стояка
|
Номер этажа
|
Номер комнаты подключённой
к стояку
|
Теплопотери комнаты, Q
|
Сумма тепловых нагрузок
комнат, подключенных к стояк, Qст
|
Суммарная тепловая нагрузка
комнат выше или ниже рассчитываемой, Qi
|
|
|
tвх, °С
|
Gст, кг/с
|
α
|
ΔtНП, °С
|
tcр, °С
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
|
1
|
Ст. 1
|
1
|
101
|
893,53
|
2501,26
|
0
|
0
|
0
|
95
|
0,32
|
32,25
|
78,87
|
|
2
|
|
2
|
201
|
730,03
|
|
893,53
|
0,36
|
9,00
|
86
|
|
|
26,35
|
72,82
|
|
3
|
|
3
|
301
|
877,70
|
|
1623,56
|
0,65
|
16,25
|
78,75
|
|
|
31,67
|
62,91
|
|
4
|
Ст. 2
|
1
|
102
|
729,92
|
3173,92
|
0
|
0
|
0
|
95
|
109,87
|
0,32
|
17,85
|
86,08
|
|
5
|
|
2
|
202
|
604,77
|
|
729,92
|
0,23
|
5,75
|
89,25
|
|
|
14,79
|
81,85
|
|
6
|
|
3
|
302
|
787,38
|
|
1334,69
|
0,42
|
10,50
|
84,50
|
|
|
19,26
|
74,87
|
|
7
|
|
3
|
303
|
372,63
|
|
2122,07
|
0,67
|
16,75
|
78,25
|
|
|
9,11
|
73,70
|
|
8
|
|
2
|
203
|
313,25
|
|
2494,70
|
0,79
|
19,75
|
75,25
|
|
|
7,66
|
71,42
|
|
9
|
|
1
|
103
|
365,97
|
|
2807,95
|
0,88
|
22,00
|
73
|
|
|
8,95
|
68,52
|
|
10
|
Ст. 3
|
-
|
А
|
1182,52
|
1182,52
|
0
|
0
|
0
|
95
|
40,93
|
0,32
|
78,11
|
55,94
|
|
11
|
Ст. 4
|
1
|
106
|
365,97
|
3168,98
|
0
|
0
|
0
|
95
|
109,70
|
0,32
|
9,02
|
90,49
|
|
12
|
|
2
|
206
|
313,25
|
|
365,97
|
0,12
|
3,00
|
92
|
|
|
7,72
|
88,14
|
|
13
|
|
3
|
306
|
372,63
|
|
679,22
|
0,21
|
5,25
|
89,75
|
|
|
9,18
|
85,16
|
|
14
|
|
3
|
309
|
787,38
|
|
1051,85
|
0,33
|
8,25
|
86,75
|
|
|
19,40
|
77,05
|
|
15
|
|
2
|
209
|
604,77
|
|
1839,23
|
0,58
|
14,50
|
80,50
|
|
|
14,90
|
73,05
|
|
16
|
|
1
|
109
|
724,98
|
|
2444,00
|
0,77
|
19,25
|
75,75
|
|
|
17,86
|
66,82
|
|
17
|
Ст. 5
|
1
|
111
|
365,97
|
3168,98
|
0
|
0
|
0
|
95
|
109,70
|
0,32
|
9,02
|
90,49
|
|
18
|
|
2
|
211
|
313,25
|
|
365,97
|
0,12
|
3,00
|
92
|
|
|
7,72
|
88,14
|
|
19
|
|
3
|
311
|
372,63
|
|
679,22
|
0,21
|
5,25
|
89,75
|
|
|
9,18
|
85,16
|
|
20
|
|
3
|
310
|
787,38
|
|
1051,85
|
0,33
|
8,25
|
86,75
|
|
|
19,40
|
77,05
|
|
21
|
|
2
|
210
|
604,77
|
|
1839,23
|
0,58
|
14,50
|
80,50
|
|
|
14,90
|
73,05
|
|
22
|
|
1
|
110
|
724,98
|
|
2444,00
|
0,77
|
19,25
|
75,75
|
|
|
17,86
|
66,82
|
|
23
|
Ст. 6
|
-
|
Б
|
1182,52
|
1182,52
|
0
|
0
|
0
|
95
|
40,93
|
0,32
|
78,11
|
55,94
|
|
24
|
Ст. 7
|
1
|
117
|
729,92
|
3173,92
|
0
|
0
|
0
|
95
|
109,87
|
0,32
|
17,85
|
86,08
|
|
25
|
|
2
|
217
|
604,77
|
|
729,92
|
0,23
|
5,75
|
89,25
|
|
|
14,79
|
81,85
|
|
26
|
|
3
|
317
|
787,38
|
|
1334,69
|
0,42
|
10,50
|
84,50
|
|
|
19,26
|
74,87
|
|
27
|
|
3
|
314
|
372,63
|
|
2122,07
|
0,67
|
16,75
|
78,25
|
|
|
9,11
|
73,70
|
|
28
|
|
2
|
214
|
313,25
|
|
2494,70
|
0,79
|
19,75
|
75,25
|
|
|
7,66
|
71,42
|
|
29
|
|
1
|
114
|
365,97
|
|
2807,95
|
0,88
|
22,00
|
73
|
|
|
8,95
|
68,52
|
|
30
|
Ст. 8
|
1
|
118
|
846,09
|
2358,96
|
0
|
0
|
0
|
95
|
81,66
|
0,32
|
28,01
|
81,00
|
|
31
|
|
2
|
218
|
682,60
|
|
846,09
|
0,36
|
9,00
|
86
|
|
|
22,60
|
74,70
|
|
32
|
|
3
|
318
|
830,27
|
|
1528,69
|
0,65
|
16,25
|
78,75
|
|
|
27,48
|
65,01
|
|
33
|
Ст. 9
|
1
|
119
|
851,80
|
2376,09
|
0
|
0
|
0
|
82,25
|
0,32
|
27,99
|
81,00
|
|
34
|
|
2
|
219
|
688,31
|
|
851,80
|
0,36
|
9,00
|
86
|
|
|
22,62
|
74,69
|
|
35
|
|
3
|
319
|
835,98
|
|
1540,11
|
0,65
|
16,25
|
78,75
|
|
|
27,47
|
65,01
|
|
36
|
Ст. 10
|
1
|
120
|
756,21
|
3280,04
|
0
|
0
|
0
|
95
|
113,54
|
0,32
|
18,00
|
86
|
|
37
|
|
2
|
220
|
631,07
|
|
756,21
|
0,23
|
5,75
|
89,25
|
|
|
15,02
|
81,74
|
|
38
|
|
3
|
320
|
813,68
|
|
1387,28
|
0,42
|
10,5
|
84,50
|
|
|
19,37
|
74,81
|
|
39
|
|
3
|
323
|
372,63
|
|
2200,96
|
0,67
|
16,75
|
78,25
|
|
|
8,87
|
73,81
|
|
40
|
|
2
|
223
|
326,87
|
|
2573,59
|
0,78
|
19,50
|
75,50
|
|
|
7,78
|
71,61
|
|
41
|
|
1
|
123
|
379,58
|
|
2900,46
|
0,88
|
22,00
|
73
|
|
|
9,04
|
68,48
|
|
42
|
Ст. 11
|
1
|
126
|
387,29
|
3338,55
|
0
|
0
|
0
|
95
|
115,57
|
0,32
|
9,06
|
90,47
|
|
43
|
|
2
|
226
|
332,43
|
|
387,29
|
0,12
|
3,00
|
92
|
|
|
7,77
|
88,11
|
|
44
|
|
3
|
326
|
394,73
|
|
719,72
|
0,22
|
5,50
|
89,50
|
|
|
9,23
|
84,88
|
|
45
|
|
3
|
327
|
826,13
|
|
1114,45
|
0,33
|
8,25
|
86,75
|
|
|
19,32
|
77,09
|
|
46
|
|
2
|
227
|
637,11
|
|
1940,58
|
0,58
|
14,5
|
80,5
|
|
|
14,90
|
73,05
|
|
47
|
|
1
|
127
|
760,86
|
|
2577,69
|
0,77
|
19,25
|
75,75
|
|
|
17,79
|
66,85
|
|
48
|
Ст. 12
|
1
|
128
|
438,05
|
1280,82
|
0
|
0
|
0
|
95
|
44,34
|
0,32
|
26,69
|
81,65
|
|
49
|
|
2
|
228
|
354,10
|
|
438,05
|
0,34
|
8,50
|
86,50
|
|
|
21,58
|
75,71
|
|
50
|
|
3
|
328
|
488,67
|
|
792,15
|
0,62
|
15,50
|
79,50
|
|
|
29,78
|
64,61
|
|
51
|
Ст. 13
|
1
|
129
|
438,05
|
1280,82
|
0
|
0
|
0
|
95
|
44,34
|
0,32
|
26,69
|
81,65
|
|
52
|
|
2
|
229
|
354,10
|
|
438,05
|
0,34
|
8,50
|
86,50
|
|
|
21,58
|
75,71
|
|
53
|
|
3
|
329
|
488,67
|
|
792,15
|
0,62
|
15,50
|
79,50
|
|
|
29,78
|
64,61
|
|
54
|
Ст. 14
|
1
|
133
|
387,29
|
3338,55
|
0
|
0
|
0
|
95
|
115,57
|
0,32
|
9,06
|
90,47
|
|
55
|
|
2
|
233
|
332,43
|
|
387,29
|
0,12
|
3,00
|
92
|
|
|
7,77
|
88,11
|
|
56
|
|
3
|
333
|
394,73
|
|
719,72
|
0,22
|
5,50
|
89,50
|
|
|
9,23
|
84,88
|
|
57
|
|
3
|
330
|
826,13
|
|
1114,45
|
0,33
|
8,25
|
86,75
|
|
|
19,32
|
77,09
|
|
58
|
|
2
|
230
|
637,11
|
|
1940,58
|
0,58
|
14,5
|
80,5
|
|
|
14,90
|
73,05
|
|
59
|
|
1
|
130
|
760,86
|
|
2577,69
|
0,77
|
19,25
|
75,75
|
|
|
17,79
|
66,85
|
|
60
|
Ст. 15
|
1
|
137
|
756,21
|
3280,04
|
0
|
0
|
0
|
95
|
113,54
|
0,32
|
18,00
|
86
|
|
61
|
|
2
|
237
|
631,07
|
|
756,21
|
0,23
|
5,75
|
89,25
|
|
|
15,02
|
81,74
|
|
62
|
|
3
|
337
|
813,68
|
|
1387,28
|
0,42
|
10,5
|
84,50
|
|
|
19,37
|
74,81
|
|
63
|
|
3
|
336
|
372,63
|
|
2200,96
|
0,67
|
16,75
|
78,25
|
|
|
8,87
|
73,81
|
|
64
|
|
2
|
236
|
326,87
|
|
2573,59
|
0,78
|
19,50
|
75,50
|
|
|
7,78
|
71,61
|
|
65
|
|
1
|
136
|
379,58
|
|
2900,46
|
0,88
|
22,00
|
73
|
|
|
9,04
|
68,48
|
|
66
|
Ст. 16
|
138
|
899,24
|
2518,19
|
0
|
0
|
0
|
95
|
87,17
|
0,32
|
27,88
|
81,06
|
|
67
|
|
2
|
238
|
735,54
|
|
899,24
|
0,36
|
9,00
|
86
|
|
|
22,81
|
74,60
|
|
68
|
|
3
|
338
|
883,41
|
|
1634,78
|
0,65
|
16,25
|
78,75
|
|
|
27,39
|
65,05
|
Приложение 3
|
Номер помещения
|
Наименование помещения
|
Внутренняя температура
помещения tв, °С
|
Температура теплоносителя tr, °С
|
Расчетный перепад
температур Δt=tср-tв, °С
|
Теплопотери помещения Qрасч, Вт
|
Коэффициент теплопередачи
нагревательного прибора К, Вт/м2·К
|
Поверхность нагрева
прибора F, м2
|
Поправочные коэффициенты
|
Суммарный поправочный
коэффициент, β1·β2·β3
|
Поверхность работы прибора
с учетом поправок,  , м2
|
Количество секций в
приборах n, шт.
|
Поправочный коэффициент на
количество секций, β4
|
Принимаемое количество
приборов и секций «n»
|
|
|
|
|
|
|
|
|
Остывание вода в трубах, β1
|
Способ установки прибора, β2
|
Способ подводки прибора, β3
|
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
|
101
|
УК
|
+20
|
95
|
75
|
893,53
|
10,0
|
1,19
|
1
|
1,02
|
1
|
1,02
|
1,21
|
7,12
|
7,12
|
8
|
|
102
|
ЖК
|
+18
|
95
|
77
|
729,92
|
10,0
|
0,95
|
1
|
1,02
|
1
|
1,02
|
0,97
|
5,71
|
5,71
|
6
|
|
103
|
К
|
+15
|
73
|
58
|
365,97
|
10,0
|
0,63
|
1
|
1,02
|
1
|
1,02
|
0,64
|
3,76
|
3,57
|
4
|
|
106
|
К
|
+15
|
95
|
80
|
365,97
|
10,0
|
0,46
|
1
|
1,02
|
1
|
1,02
|
0,47
|
2,76
|
2,62
|
3
|
|
109
|
ЖК
|
+18
|
75,75
|
57,75
|
724,98
|
10,0
|
1,26
|
1
|
1,02
|
1
|
1,02
|
1,29
|
7,79
|
7,59
|
8
|
|
110
|
ЖК
|
+18
|
75,75
|
57,75
|
724,98
|
10,0
|
1,26
|
1
|
1,02
|
1
|
1,02
|
1,29
|
7,79
|
7,59
|
8
|
|
111
|
К
|
+15
|
95
|
80
|
365,97
|
10,0
|
0,46
|
1
|
1,02
|
1
|
1,02
|
0,47
|
2,76
|
2,62
|
3
|
|
114
|
К
|
+15
|
73
|
58
|
365,97
|
10,0
|
0,63
|
1
|
1,02
|
1
|
1,02
|
0,64
|
3,76
|
3,57
|
4
|
|
117
|
ЖК
|
+18
|
95
|
77
|
729,92
|
10,0
|
0,95
|
1
|
1,02
|
1
|
1,02
|
0,97
|
5,71
|
5,71
|
6
|
|
118
|
УК
|
+20
|
95
|
75
|
846,09
|
10,0
|
1,13
|
1
|
1,02
|
1
|
1,02
|
1,15
|
6,76
|
6,76
|
7
|
|
119
|
УК
|
+20
|
95
|
75
|
851,80
|
10,0
|
1,14
|
1
|
1,02
|
1
|
1,02
|
1,16
|
6,82
|
6,82
|
7
|
|
120
|
ЖК
|
+18
|
95
|
77
|
756,21
|
10,0
|
0,98
|
1
|
1,02
|
1
|
1,02
|
1,00
|
5,88
|
5,88
|
6
|
|
123
|
К
|
+15
|
73
|
58
|
379,58
|
10,0
|
0,65
|
1
|
1,02
|
1
|
1,02
|
0,66
|
3,88
|
3,69
|
4
|
|
126
|
К
|
+15
|
95
|
70
|
387,29
|
10,0
|
0,55
|
1
|
1,02
|
1
|
1,02
|
0,56
|
3,29
|
3,13
|
4
|
|
127
|
ЖК
|
+18
|
75,75
|
57,75
|
760,86
|
10,0
|
1,32
|
1
|
1,02
|
1
|
1,02
|
1,35
|
7,94
|
7,94
|
8
|
|
128
|
ЖК
|
+18
|
95
|
77
|
438,05
|
10,0
|
0,57
|
1
|
1,02
|
1
|
1,02
|
0,58
|
3,41
|
3,24
|
4
|
|
129
|
ЖК
|
+18
|
95
|
77
|
438,05
|
10,0
|
0,57
|
1
|
1,02
|
1
|
1,02
|
0,58
|
3,41
|
3,24
|
4
|
|
130
|
ЖК
|
+18
|
75,75
|
57,75
|
760,86
|
10,0
|
1,32
|
1
|
1,02
|
1
|
1,02
|
1,35
|
7,94
|
8
|
|
133
|
К
|
+15
|
95
|
70
|
387,29
|
10,0
|
0,55
|
1
|
1,02
|
1
|
1,02
|
0,56
|
3,29
|
3,13
|
4
|
|
136
|
К
|
+15
|
73
|
58
|
379,58
|
10,0
|
0,65
|
1
|
1,02
|
1
|
1,02
|
0,66
|
3,88
|
3,69
|
4
|
|
137
|
ЖК
|
+18
|
95
|
77
|
756,21
|
10,0
|
0,98
|
1
|
1,02
|
1
|
1,02
|
1,00
|
5,88
|
5,88
|
6
|
|
138
|
УК
|
+20
|
95
|
75
|
899,24
|
10,0
|
1,20
|
1
|
1,02
|
1
|
1,02
|
1,22
|
7,18
|
7,18
|
8
|
|
201
|
УК
|
+20
|
86
|
66
|
730,03
|
10,0
|
1,11
|
1
|
1,02
|
1
|
1,02
|
1,13
|
6,65
|
6,65
|
7
|
|
202
|
ЖК
|
+18
|
89,25
|
71,25
|
604,77
|
10,0
|
0,85
|
1
|
1,02
|
1
|
1,02
|
0,87
|
5,12
|
5,12
|
6
|
|
203
|
К
|
+15
|
75,25
|
60,25
|
313,25
|
10,0
|
0,52
|
1
|
1,02
|
1
|
1,02
|
0,53
|
3,12
|
2,96
|
3
|
|
206
|
К
|
+15
|
92
|
77
|
313,25
|
10,0
|
0,41
|
1
|
1,02
|
1
|
1,02
|
0,42
|
2,47
|
2,35
|
3
|
|
209
|
ЖК
|
+18
|
80,50
|
62,50
|
604,77
|
10,0
|
0,97
|
1
|
1,02
|
1
|
1,02
|
0,99
|
5,82
|
5,82
|
6
|
|
210
|
ЖК
|
+18
|
80,50
|
62,50
|
604,77
|
10,0
|
0,97
|
1
|
1,02
|
1
|
1,02
|
0,99
|
5,82
|
5,82
|
6
|
|
211
|
К
|
+15
|
92
|
77
|
313,25
|
10,0
|
0,41
|
1
|
1,02
|
1
|
1,02
|
0,42
|
2,47
|
2,35
|
3
|
|
214
|
К
|
+15
|
75,25
|
60,25
|
313,25
|
10,0
|
0,52
|
1
|
1,02
|
1
|
1,02
|
0,53
|
3,12
|
2,96
|
3
|
|
217
|
ЖК
|
+18
|
89,25
|
71,25
|
604,77
|
10,0
|
0,85
|
1
|
1,02
|
1
|
1,02
|
0,87
|
5,12
|
5,12
|
6
|
|
218
|
УК
|
+20
|
86
|
66
|
682,60
|
10,0
|
1,03
|
1
|
1,02
|
1
|
1,02
|
1,05
|
6,18
|
6,18
|
7
|
|
219
|
УК
|
+20
|
86
|
66
|
688,31
|
10,0
|
1,04
|
1
|
1,02
|
1
|
1,02
|
1,06
|
6,24
|
6,24
|
7
|
|
220
|
ЖК
|
+18
|
89,25
|
71,25
|
631,07
|
10,0
|
0,89
|
1
|
1,02
|
1
|
1,02
|
0,91
|
5,35
|
5,35
|
6
|
|
223
|
К
|
+15
|
75,50
|
60,50
|
326,87
|
10,0
|
0,54
|
1
|
1,02
|
1
|
1,02
|
0,55
|
3,24
|
3,08
|
4
|
|
226
|
К
|
+15
|
92
|
77
|
332,43
|
10,0
|
0,43
|
1
|
1,02
|
1
|
1,02
|
0,44
|
2,59
|
2,46
|
3
|
|
227
|
ЖК
|
+18
|
80,50
|
62,50
|
637,11
|
10,0
|
1,02
|
1
|
1,02
|
1
|
1,02
|
1,04
|
6,12
|
6,12
|
7
|
|
228
|
ЖК
|
+18
|
86,50
|
68,50
|
354,10
|
10,0
|
0,52
|
1
|
1,02
|
1
|
1,02
|
0,53
|
3,12
|
2,96
|
3
|
|
229
|
ЖК
|
+18
|
86,50
|
68,50
|
354,10
|
10,0
|
0,52
|
1
|
1,02
|
1
|
1,02
|
0,53
|
3,12
|
2,96
|
3
|
|
230
|
ЖК
|
+18
|
80,50
|
62,50
|
637,11
|
10,0
|
1,02
|
1
|
1,02
|
1
|
1,02
|
1,04
|
6,12
|
7
|
|
233
|
К
|
+15
|
92
|
77
|
332,43
|
10,0
|
0,43
|
1
|
1,02
|
1
|
1,02
|
0,44
|
2,59
|
2,46
|
3
|
|
236
|
К
|
+15
|
75,50
|
60,50
|
326,87
|
10,0
|
0,54
|
1
|
1,02
|
1
|
1,02
|
0,55
|
3,24
|
3,08
|
4
|
|
237
|
ЖК
|
+18
|
89,25
|
71,25
|
631,07
|
10,0
|
0,89
|
1
|
1,02
|
1
|
1,02
|
0,91
|
5,35
|
5,35
|
6
|
|
238
|
УК
|
+20
|
86
|
66
|
735,54
|
10,0
|
1,11
|
1
|
1,02
|
1
|
1,02
|
1,13
|
6,65
|
6,65
|
7
|
|
301
|
УК
|
+20
|
78,75
|
58,75
|
877,70
|
10,0
|
1,49
|
1
|
1,02
|
1
|
1,02
|
1,52
|
8,94
|
8,94
|
9
|
|
302
|
ЖК
|
+18
|
84,50
|
66,50
|
787,38
|
10,0
|
1,18
|
1
|
1,02
|
1
|
1,02
|
1,20
|
7,06
|
7,06
|
8
|
|
303
|
К
|
+15
|
78,25
|
63,25
|
372,63
|
10,0
|
0,59
|
1
|
1,02
|
1
|
1,02
|
0,60
|
3,53
|
3,35
|
4
|
|
306
|
К
|
+15
|
89,75
|
74,75
|
372,63
|
10,0
|
0,50
|
1
|
1,02
|
1
|
1,02
|
0,51
|
3
|
2,85
|
3
|
|
309
|
ЖК
|
+18
|
86,75
|
68,75
|
787,38
|
10,0
|
1,15
|
1
|
1,02
|
1
|
1,02
|
1,17
|
6,88
|
6,88
|
7
|
|
310
|
ЖК
|
+18
|
86,75
|
68,75
|
787,38
|
10,0
|
1,15
|
1
|
1,02
|
1
|
1,02
|
1,17
|
6,88
|
6,88
|
7
|
|
311
|
К
|
+15
|
89,75
|
74,75
|
372,63
|
10,0
|
0,50
|
1
|
1,02
|
1
|
1,02
|
0,51
|
3
|
2,85
|
3
|
|
314
|
К
|
+15
|
78,25
|
63,25
|
372,63
|
10,0
|
0,59
|
1
|
1,02
|
1
|
1,02
|
0,60
|
3,53
|
3,35
|
4
|
|
317
|
ЖК
|
+18
|
84,50
|
66,50
|
787,38
|
10,0
|
1,18
|
1
|
1,02
|
1
|
1,02
|
1,20
|
7,06
|
7,06
|
8
|
|
318
|
УК
|
+20
|
78,75
|
58,75
|
830,27
|
10,0
|
1,41
|
1
|
1,02
|
1
|
1,02
|
1,44
|
8,47
|
8,47
|
9
|
|
319
|
УК
|
+20
|
78,75
|
58,75
|
835,98
|
10,0
|
1,42
|
1
|
1,02
|
1
|
1,02
|
1,45
|
8,53
|
8,53
|
9
|
|
320
|
ЖК
|
+18
|
84,50
|
66,50
|
813,68
|
10,0
|
1,22
|
1
|
1,02
|
1
|
1,02
|
1,24
|
7,29
|
7,29
|
8
|
|
323
|
К
|
+15
|
78,25
|
63,25
|
372,63
|
10,0
|
0,59
|
1
|
1,02
|
1
|
1,02
|
0,60
|
3,53
|
3,35
|
4
|
|
326
|
К
|
+15
|
89,50
|
74,50
|
394,73
|
10,0
|
0,53
|
1
|
1,02
|
1
|
1,02
|
0,54
|
3,18
|
3,02
|
4
|
|
327
|
ЖК
|
+18
|
86,75
|
68,75
|
826,13
|
10,0
|
1,20
|
1
|
1,02
|
1
|
1,02
|
1,22
|
7,18
|
7,18
|
8
|
|
328
|
ЖК
|
+18
|
79,50
|
61,50
|
488,67
|
10,0
|
0,79
|
1
|
1,02
|
1
|
1,02
|
0,81
|
4,76
|
4,52
|
5
|
|
329
|
ЖК
|
+18
|
79,50
|
61,50
|
488,67
|
10,0
|
0,79
|
1
|
1,02
|
1
|
1,02
|
0,81
|
4,76
|
4,52
|
5
|
|
330
|
ЖК
|
+18
|
86,75
|
68,75
|
826,13
|
10,0
|
1,20
|
1
|
1,02
|
1
|
1,02
|
7,18
|
7,18
|
8
|
|
333
|
К
|
+15
|
89,50
|
74,50
|
394,73
|
10,0
|
0,53
|
1
|
1,02
|
1
|
1,02
|
0,54
|
3,18
|
3,02
|
4
|
|
336
|
К
|
+15
|
78,25
|
63,25
|
372,63
|
10,0
|
0,59
|
1
|
1,02
|
1
|
1,02
|
0,60
|
3,53
|
3,35
|
4
|
|
337
|
ЖК
|
+18
|
84,50
|
66,50
|
813,68
|
10,0
|
1,22
|
1
|
1,02
|
1
|
1,02
|
1,24
|
7,29
|
7,29
|
8
|
|
338
|
УК
|
+20
|
78,75
|
58,75
|
883,41
|
10,0
|
1,50
|
1
|
1,02
|
1
|
1,02
|
1,53
|
9
|
9
|
9
|
|
А
|
ЛК
|
+12
|
95
|
83
|
1182,52
|
10,0
|
1,42
|
1
|
1,02
|
1
|
1,02
|
1,45
|
8,53
|
8,53
|
9
|
|
Б
|
ЛК
|
+12
|
95
|
83
|
1182,52
|
10,0
|
1,42
|
1
|
1,02
|
1
|
1,02
|
1,45
|
8,53
|
8,53
|
9
|
Приложение 4
|
Приложение 4
|
|
Номер участка
|
Тепловая нагрузка Qуч, Вт
|
Массовая нагрузка, Gуч, кг/с
|
Длина участка l,
м
|
Предварительный расчет
|
|
|
|
|
d, мм
|
w, м/с
|
R, Па/м
|
Rl, Па
|
Σξ
|
Z
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
1
|
41378,42
|
1422,07
|
6,0
|
32
|
0,491
|
104,35
|
625,10
|
2
|
231,90
|
|
2
|
19911,06
|
684,29
|
6,0
|
25
|
0,387
|
93,64
|
561,84
|
1,5
|
108,05
|
|
3
|
9884,38
|
339,70
|
3,5
|
25
|
0,192
|
23,05
|
80,67
|
1
|
17,73
|
|
4
|
6715,40
|
230,79
|
4,5
|
25
|
0,131
|
10,73
|
48,28
|
1
|
8,25
|
|
5
|
5532,88
|
190,15
|
2,6
|
20
|
0,168
|
24,43
|
63,52
|
1
|
13,57
|
|
6
|
3173,92
|
109,08
|
2,8
|
20
|
0,096
|
7,98
|
22,34
|
16,5
|
73,14
|
|
7
|
2444,00
|
83,99
|
3,0
|
20
|
0,074
|
4,76
|
14,28
|
11
|
29,06
|
|
8
|
1839,23
|
63,21
|
3,0
|
20
|
0,056
|
2,74
|
8,22
|
11
|
16,72
|
|
9
|
1051,85
|
36,15
|
1,5
|
20
|
0,032
|
0,90
|
1,35
|
8
|
3,99
|
|
10
|
679,22
|
23,34
|
3,0
|
20
|
0,021
|
0,39
|
1,17
|
11
|
2,36
|
|
11
|
365,97
|
12,58
|
3,0
|
20
|
0,011
|
0,11
|
0,33
|
11
|
0,65
|
|
12
|
3173,92
|
109,08
|
2,8
|
20
|
0,096
|
8,11
|
22,71
|
15,5
|
69,84
|
|
13
|
5532,88
|
190,15
|
2,6
|
20
|
0,168
|
24,84
|
64,58
|
1
|
13,80
|
|
14
|
6715,40
|
230,79
|
4,5
|
25
|
0,131
|
10,91
|
49,09
|
1
|
8,39
|
|
15
|
9884,38
|
339,70
|
3,5
|
25
|
0,192
|
23,43
|
82,00
|
3
|
54,07
|
|
16
|
19911,06
|
684,29
|
6,0
|
25
|
0,387
|
95,19
|
571,14
|
3
|
219,67
|
|
17
|
41378,42
|
1422,07
|
6,0
|
32
|
0,491
|
106,08
|
636,48
|
0,5
|
58,93
|
|
ΣRl=2854,10
|
ΣZ=930,12
|
|
ΣRl+ ΣZ=3784,22
|
Приложение 5
Приложение 6
|
Номер помещения
|
Наименование помещения
|
Размеры помещения
|
Объем помещения, м3
|
Кратность по вытяжке
|
Воздухообмен по вытяжке, м3/ч
|
Воздухообмен по притоку, м3/ч
|
Воздухообмен по вытяжке, м3/ч
|
|
|
Ширина, м
|
Длина, м
|
Высота, м
|
|
|
|
|
|
|
1
|
2
|
3
|
5
|
4
|
6
|
7
|
8
|
9
|
10
|
|
103
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
|
104
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
106
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
|
107
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
111
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
|
112
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
114
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
|
115
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
122
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
123
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
|
125
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
126
|
кухня
|
2,41
|
2,75
|
2,7
|
17,89
|
3
|
60
|
53,67
|
1073,40
|
|
132
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
133
|
кухня
|
2,41
|
2,75
|
2,7
|
17,89
|
3
|
60
|
53,67
|
1073,40
|
|
135
|
санузел
|
1,94
|
1,42
|
2,7
|
7,44
|
-
|
25
|
-
|
186
|
|
136
|
кухня
|
2,3
|
2,75
|
2,7
|
17,08
|
3
|
60
|
51,24
|
1024,80
|
Приложение 7
|
Номер участка
|
Расход воздуха L,
м3/ч
|
Длина участка l,
м
|
Скорость воздуха w,
м/с
|
Площадь поперечного сечения ⨍, м2
|
Линейные размеры
воздуховодов a·b, мм
|
Диаметр или эквивалентный d,
диаметр по трению
|
Удельная потеря на трение R
|
Потери на трение с учетом
шероховатости
|
Сумма коэффициентов
местных сопротивлений Σξ
|
Потеря давления на местные
сопротивления z, Па
|
Суммарная потеря давления
на участке βRl+z
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
1
|
60
|
9,1
|
0,8
|
0,021
|
140х140
|
140
|
0,09
|
1,147
|
4,67
|
2,092
|
3,239
|
|
2
|
180
|
0,3
|
1
|
0,050
|
270х270
|
270
|
0,06
|
0,023
|
1,15
|
0,719
|
0,742
|
|
3
|
240
|
0,3
|
1
|
0,067
|
270х270
|
270
|
0,06
|
0,023
|
1,15
|
0,719
|
0,742
|
|
4
|
300
|
0,3
|
1
|
0,083
|
270х400
|
322,39
|
0,05
|
0,019
|
1,15
|
0,719
|
0,738
|
|
5
|
360
|
0,6
|
1
|
0,100
|
270х400
|
322,39
|
0,05
|
0,038
|
1,15
|
0,719
|
0,757
|
|
6
|
385
|
0,3
|
1
|
0,107
|
270х400
|
322,39
|
0,05
|
0,019
|
1,15
|
0,719
|
0,738
|
|
7
|
410
|
0,3
|
1
|
0,114
|
270х400
|
322,39
|
0,05
|
0,019
|
1,15
|
0,719
|
0,738
|
|
8
|
435
|
0,3
|
1
|
0,121
|
270х530
|
357,75
|
0,04
|
0,015
|
1,15
|
0,719
|
0,734
|
|
9
|
460
|
0,3
|
1
|
0,128
|
270х530
|
357,75
|
0,04
|
0,015
|
1,15
|
0,719
|
0,734
|
|
10
|
485
|
0,3
|
1
|
0,135
|
270х530
|
357,75
|
0,04
|
0,015
|
1,15
|
0,719
|
0,734
|
|
11
|
510
|
3,1
|
1
|
0,142
|
270х530
|
357,75
|
0,04
|
0,155
|
1,15
|
0,719
|
0,874
|
|
12
|
1020
|
6,2
|
1
|
0,283
|
530х530
|
530
|
0,025
|
0,194
|
1,3
|
0,813
|
1,007
|
|
11,777
|
