Проектирование электротехнической службы
Федеральное государственное
образовательное учреждение
Высшее профессиональное образование
Ижевская государственная
сельскохозяйственная академия
Кафедра «Электрические машины »
КУРСОВАЯ РАБОТА
по предмету «Эксплуатация
электрооборудования»
Ижевск 2014
Содержание
Введение
1. Карта учета электрооборудования
2. Эксплуатационная карта
. Определение численности персонала и структуры ЭТС
4. Расчет годовой производственной программы
5. Годовой график ТО и ТР
6. Выбор материально-технической базы
ремонта
7. Выбор технического оборудования для
материально-технической базы ремонта
8. Технологическая схема ремонта
Заключение
Литература
Введение
Главная задача эксплуатации электрооборудования является поддержка его в
работоспособном состоянии в течение всего времени эксплуатации и обеспечить его
бесперебойную и экономичную работу. Для выполнения этой задачи необходимо
приводить плановое техническое обслуживание электрооборудования.
При выполнении курсовой работы была поставлена основная цель: проектирование
электротехнической службы. А также целью курсовой работы является:
систематизация и закрепления полученных теоретических знаний и
практических умений по специальным дисциплинам;
углубление теоретических знаний;
формирование умений применять теоретические знания при решении
поставленных вопросов задания;
формирование умений использовать справочную, нормативную и правовую
документацию;
развитие творческой инициативы, самостоятельности, ответственности и
организованности.
электрооборудование технический ремонт
1. Ката учета
электрооборудования
Для нормального функционирования ЭТС необходимы постоянные и полные
сведения об электрооборудовании хозяйства. С этой целью составляется карта
учета электрооборудования, в которой перечисляется все оборудование хозяйства,
при этом записывается объект хозяйства, его типовой проект, площадь.
В таблице указывается количество данного оборудования, среда в которой
она эксплуатируется, время работы в сутки и количество месяцев работы в год.
Для каждого типа электрооборудования записываются дополнительные данные,
которые необходимы для работы ЭТС, для электродвигателей - Рн, Iн, n;
силовых сборок - количество групп и ПЗА, которое в них установлено; ПЗА - Iн или Iуст и тд.
Карта учета электрооборудования для хозяйства представлена в Таблице №1,
в которой перечислено электрооборудование пяти объектов.
Электрооборудование здания для откорма работает в сырой среде
Электрооборудование работает круглогодично, а именно 12 месяцев в году.
Количество часов работы электрооборудования в сутки составляет в среднем 8
часов.
. Эксплуатационная карта
электрооборудования
Эксплуатационная карта электрооборудования является
продолжением карты учета электрооборудования. Исходными данными для составления
эксплуатационной карты служат карта учета электрооборудования [табл. №1] и
нормативы трудоемкости системы ППРЭсх [2]. Из последней записываем
периодичность ТО и ТР электрооборудования, а также трудоемкость и УЕЭ на
единицу электрооборудования.
Количество плановых профилактических мероприятий определяем исходя из
принятой периодичности их выполнения с учетом коэффициентов сезонности.
В конце эксплуатационной карты находим суммарные (общие) трудозатраты и
УЕЭ всего хозяйства. Эксплуатационная карта электрооборудования хозяйства
представлена в таблице №2.
Пример расчета эксплуатационной карты.
Произведем расчет электродвигателей с частотой 1500 об/мин до Р=1,1 кВт.
По таблице №1 двигатель серии 4А, Р 1,1 кВт и частотой 1500 об/мин, работают 12
месяцев в сырой среде. Эти данные записываем в эксплуатационную карту.
По метод. указаниям [2, стр. 38] определяем число условных единиц
эксплуатации для одного электродвигателя с ПЗА на один двигатель УЕЭ = 0,7 так
как электродвигатель 3, то всего УЕЭ = 0,7×3= 2,1
По метод.указаниям [1, стр 36] определяем период ТО и ТР. tто = 3 мес.,
tтр =24 мес. определяем годовое число ТО
и ТР
(2.1)
, (2.2)
где
- tто, tтр - периодичность ТО и ТР;
tи - число месяцев работы в году(tи
= 12 мес.)
По
метод. указаниям [1, стр 43] определяем трудоемкость на ТО и ТР,
ТО
= 0,3 чел×ч., ТР = 3,9 чел×ч.
Определяем общие трудозатраты на ТО:
, (2.3)
Где
n - число обслуживаемых электродвигателей
Определяем
общие трудозатраты на ТР, на двигатель при qтр = 0,5 с учетом этого в этом году будем ремонтировать 1
электродвигателя из 3.
. Определение численности персонала и
структуры электротехнической службы
Расчет числа электромонтеров. Эта задача имеет ряд
неизвестных данных, обусловленных неравномерностью загрузки исполнителей в
течение суток и года, отсутствием сведений о затратах времени на переходы,
переезды, подготовительные и заключительные операции, связанные с
необходимостью совмещения профессий, и т. п. Для принятия правильного
окончательного решения следует определить нормативное, среднегодовое и
гарантированное число электромонтеров.
Нормативное число электромонтеров используют для
ориентировочной оценки размера (группы) эксплуатационного участка и определяют
по выражению:
где:
KL -
коэффициент удаленности;
KL = 1,08
при lср = 5 км;
KL = 1,17
при lср = 10
км;
KL = 1,1,25
при lср = 15
км;
SЕто -
сумма затрат на ТО, чел. час.;
Ф
- годовой фонд рабочего времени, час;
Nто - количество электромонтеров на ТО, чел.
Среднегодовое
число электромонтеров для ТР:
Nтр - количество электромонтеров на ТР, чел.
Годовой
фонд рабочего времени электромонтера определяют по справочнику нормировщика или
рассчитывают по формуле:
где
dг, dв, dкзот, dотп, dпп-соответственно
число календарных выходных, праздничных, отпускных и предпраздничных дней; t -
продолжительность смены, ч; Δt- сокращение предпраздничного дня, ч; η - коэффициент использования рабочего времени (η= 0,93...0,96).
Общее
число электромонтеров:
N = Nто + Nтр + Nд
dг =365 дней; dв=52 дня; dкзот = 10 дней; dотп = 24 дня; dпп = 7 дней;
η = 0,95; tсм =6,8 ч; Δt=1 час.
Ф = (365 - 52 - 10 - 24)●0,95●6,8-1●7=1795
часов
Определим количество электромонтеров:
Эл.
монт.
Эл.
монт.
Эл.
монт.
N = 0,04 + 0,04
+ 0,01 = 0,05= 1 Эл. монт.
Штат
ЭТС будет состоять из 1-го электромонтера, который будет осуществлять ТО и ТР
электрооборудования, что требует от него высокую квалификацию.
Структура
ЭТС - смешанная, так как персонал ЭТС один электромонтер с высокой
квалификацией и большая удаленность объектов.
Число
инженерно-технических работников ЭТС определяют по типовым штатным нормативам
исходя из общего числа условных единиц электрооборудования и годового
потребления электроэнергии на производственные нужды. Для хозяйства с 37,4 УЕЭ
необходима 1 должность - техника - электрика.
4. Годовая
производственная программа
Таблица №1. Годовая производственная программа
Раздел и вид работ
|
Объем, %
|
Объем, час.
|
1. Техническая эксплуатация
эл. Оборудования
|
|
|
Организация и контроль
производственного обслуживания
|
10
|
179,50
|
Техническое обслуживание
|
3,80
|
68,24
|
Текущий ремонт
|
3,18
|
57,01
|
Контрольные измерения и
испытания
|
10,00
|
179,50
|
Оперативно дежурное
обслуживание
|
1,05
|
18,79
|
2. Повышение эффективности
эксплуатации
|
|
|
Повышение квалификации
|
11
|
197,45
|
Корректировка
комплектования эл. Обор.
|
10
|
179,50
|
Выбор и контроль режимов
испытания
|
10
|
179,50
|
Повышение надежности электрооборудования
|
10
|
179,50
|
Мероприятия по экономии
электроэнергии
|
11
|
197,45
|
3. Развитие электрификации
и автоматизации хоз-ва
|
|
|
Модернизация
электрооборудования
|
10
|
179,50
|
Пусконаладочные работы
|
10
|
179,50
|
Всего
|
100
|
1795
|
Годовая
производственная программа - структура и номенклатура работ ЭТС в 2014 г.
Первый раздел ГПП включает работы по технической эксплуатации
электрооборудования; второй раздел - работы, направленные на повышение уровня
эксплуатации и на развитие самой службы; третий раздел - работы по дальнейшему
развитию электрификации и автоматизации производства хозяйства.
Годовой график составляется на 1 год с учетом
эксплуатационной карты электрооборудования и ГПП. Целью составления ГГ является
равномерное распределение дней ТО и ТР (с учетом годового числа nто и nтр) для каждого вида электрооборудования объектов. При этом
можно составлять ТО и ТР. Для оборудования с сезонной работой заранее
бронируются дни на ТО и ТР, лучше ГГ начинать именно с этого объекта. ТО или ТР
определенного вида электрооборудования заполняются дробью, в числителе пишутся
дни в которые производится данный вид работ, а в знаменателе - трудозатраты на
выполнение данной работы. Время оставшееся в дне может быть использовано на ТО
или ТР другого вида электрооборудования. Составленный график утверждается
главным энергетиком. ГГ ТО и ТР на 2014 г для электромонтеров хозяйства
представлен в таблице №2.
6. Выбор
материально-технической базы ремонта
Материально техническая база ЭТС - это комплекс стационарных и
передвижных технических средств, позволяющих специалистам - электрикам
поддерживать требуемую эксплуатационную надежность электрооборудования.
В хозяйстве следует организовать пост электрика, так как объем
электрооборудования ХХХ УЕЭ, и штат ЭТС в хозяйстве - 2 электромонтера. Пост
электрика (ПЭ) будет обеспечивать выполнение мелких слесарных работ, хранение
инструмента, запасных деталей и технической документации электрооборудования.
Производственную площадь ПЭ найдем по формуле:
м2
где:
f1 - нормы
площади на работника ремонтной группы, м2/чел.
f1= 25 м2/чел. при Np
менее или равном 3;
f1= 17 м2/чел. при Np
более 3.
Np -
количество электромонтеров, чел.
Np = 1 чел. f1
= 25 м2/чел.
м2
.
Выбор технического оборудования
для материально-технической базы ремонта
Техническое
оборудование поста электрика представлено в таблице №2.
Таблица
№2. Основное оборудование ПЭ.
Наименование оборудования
|
Тип, марка, ГОСТ
|
Кол.
|
Комплект монтерского
инструмента
|
ПИМ-4905
|
1
|
Мегомметр
|
М-410013
|
1
|
Комбинированный прибор
|
Ц-4341
|
1
|
Диафрагменный компрессор
|
СО-45А
|
1
|
Заточный станок
|
3Б631А
|
1
|
Электродрель
|
ИЭ-1013
|
1
|
Слесарный верстак
|
ОРГ-1468-01-060А
|
1
|
Стеллаж
|
ОРГ-1468-05-320
|
2
|
Индикатор напряжения
|
ИН-91
|
1
|
Электропаяльник
|
ПСН-65
|
1
|
Шкаф, стол, стул.
|
|
1
|
Примерная планировка ПЭ по типовому проекту показана на рис. 1.

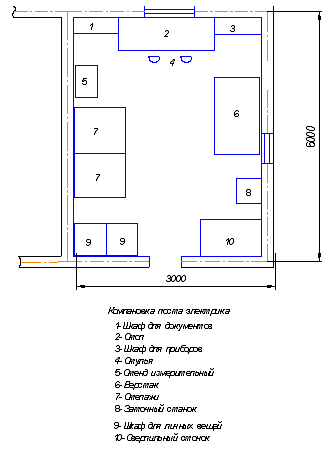

Рисунок 1. - Компоновка поста электрика

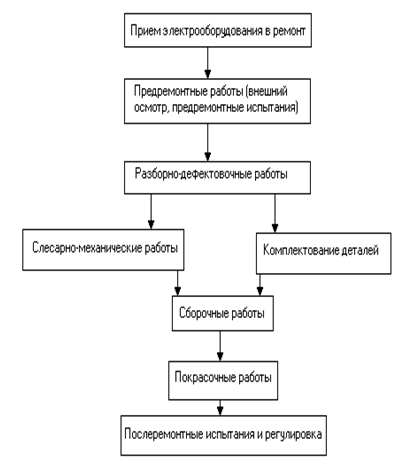

8. Технологическая схема
ремонта
Заключение
По результатам всех расчетов штат электротехнической службы будет
состоять из 1 электромонтера и 1 техника - электрика.
А также при выполнении контрольной работы систематизировал и закрепил
полученные теоретические знания и практические умения по специальным
дисциплинам, освоил навыки самостоятельного решения поставленных задач, а также
закрепил навыки по использованию нормативной, справочной и учебной литературы.
Считаю цель, поставленную перед контрольной работой выполненной.
Литература
1. Ерошенко Г.П., Пястолов А.А. Курсовое и дипломное
проектирование по эксплуатации электрооборудования. М.. 1988.
. Киршин А.Р. Проектирование электротехнической службы:
Метод.указ. - Ижевск: ИжГСХА, 2004. - 83с.
