Введение

Эффективность работы автомобильного транспорта базируется на надежности подвижного состава, которая обеспечивается в процессе его производства, эксплуатации и ремонта, а именно:

совершенством конструкции и качеством изготовления;

своевременным и качественным выполнением технического обслуживания и ремонта;

своевременным обеспечением и использованием нормативных запасов материалов и запасных частей высокого качества и необходимой номенклатуры;

соблюдением государственных стандартов и правил технической эксплуатации.

В данном курсовом проекте мы исследуем топливную систему автомобиля КамАЗ-5320, определяем возможные неисправности топливной аппаратуры и в частности подробно рассматриваем ТНВД. Составляем схему технологического процесса, для более быстрого определения последовательности ремонтных работ, проводим анализ работ по ТБ и охране труда при ремонте топливной аппаратуры в условиях АТП, а также выбираем приспособление, которое позволит упростить процесс опрессовки плунжерных пар ТНВД. Применение приспособления (установки) позволит повысить точность и производительность работы топливного насоса.

1. Исследовательская часть

.1 Характеристика агрегата

Топливный насос высокого давления предназначен для подачи в цилиндры двигателя в определенные моменты времени строго дозированных порций топлива под высоким давлением.

ТНВД автомобиля КамАЗ - двухрядный, V - образный, в корпусе установлено восемь секций по четыре секции в каждом ряду.

Насосная секция включает в себя плунжерную пару, толкатель, кулачок вала топливного насоса и нагнетательный клапан. Основа секции - плунжерная пара. Она состоит из втулки и перемещающегося внутри нее плунжера.

Втулка плунжера изготовлена из легированной стали. Во время работы в плунжерной паре создается высокое давление топлива. Плунжер с большой точностью притирается к гильзе, зазор между ними в десятки раз тоньше человеческого волоса (0,001…0,002 мм). Втулка выполнена с утолщением в верхней части, в котором имеется два противоположных боковых отверстия. Верхнее впускное отверстие служит для заполнения надплунжерного пространства топливом, а нижнее перепускное отверстие для перепуска топлива. Оба отверстия втулки соединены с П - образным каналом топливного насоса. В верхней части плунжера находится соединенные осевой и боковой каналы, а также отсеченный паз, который выполнен по винтовой линии. С его помощью можно менять порции подаваемого топлива без изменения общего хода плунжера. Кольцевая выточка в средней части плунжера служит для равномерного распределения по гильзе дизельного топлива, выполняющего в данном случае роль смазки.

В нижней части плунжера имеются выступ и выточка. Выступ входит в пазы поворотной втулки на которой помещен зубчатый венец соединенный с рейкой насоса. Зубчатый венец крепят к втулке винтом. Нижнюю выточку используют для закрепления в нем тарелки пружины, которая необходима для перемещения плунжера вниз. Плунжер перемещается вверх под действием толкателя, который получает движение от кулачка валика топливного насоса.

Чтобы обеспечить четкое начало и окончание подачи топлива в цилиндр, на гильзу устанавливают нагнетательный клапан состоящий из седла и точно подогнанного к нему стержня клапана. Под усилием пружины клапан плотно закрывает выход к форсунке.

Корпус насоса изготовлен из сплава алюминия АЛ9 и представляет собой монолитную конструкцию с несъемной головкой. В верхней части корпуса имеются вертикальные расточки для установки секций топливного насоса. В нижней половине корпуса насоса размещен кулачковый вал вращающийся в конических роликовых подшипниках, установленных в прикрепленных к корпусу насоса крышках. Осевой зазор в конических подшипниках устанавливают подбором регулировочных прокладок.

Масло для смазывания деталей топливного насоса подается под давлением из общей смазочной системы двигателя.

Работа насоса происходит следующим образом: при вращении кулачкового вала 44, кулачок через роликовый толкатель 29, поднимает плунжер 11, вверх и происходит ход нагнетания. Когда воздействие кулачка прекратится, плунжер 11, и толкатель 29, под действием пружины 8, придут в нижнее положение, при котором оба всасывающих отверстия во втулке будут открыты и через них топливо из топливной камеры заполнит пространство над плунжером. При движении плунжера 11, вверх, топливо из втулки вытесняется обратно в камеру до тех пор, пока плунжер не перекроет всасывающее отверстие. После этого начнется нагнетание топлива через нагнетательный клапан 19, и трубопровод высокого давления в форсунку. Конец нагнетания наступит в момент, когда винтовая кромка плунжера дойдет до правого всасывающего отверстия. При этом вертикальный паз сообщит пространство над плунжером с топливной камерой, давление над плунжером упадет и при дальнейшем ходе плунжера нагнетания уже не будет.

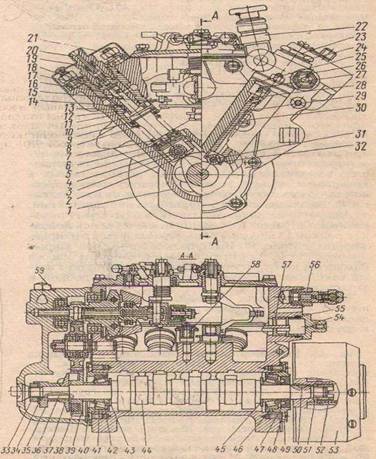

Рисунок 1 - Топливный насос высокого давления: корпус - 1; 2 - ролик толкателя; 3 - ось ролика; 4 - втулка ролика; 5 - пята толкателя; 6 - сухарь; 7 - тарелка пружины толкателя; 8 - пружина толкателя; 9, 34, 43, 45, и 51 - шайбы; 10 - поворотная втулка; 11 - плунжер; 12, 13, 46 - уплотнительные кольца; 14 - установочный штифт; 15 - рейка; 16 - втулка плунжера; 17 - корпус секции; 18 - прокладка нагнетательного клапана; 19 - нагнетательный клапан; 20 - штуцер; 21 - фланец корпуса секции; 22 - топливоподкачивающий ручной насос; 23 - пробка пружины; 24 и 48 - прокладки; 25 - корпус насоса низкого давления; 26 - топливоподкачивающий насос низкого давления; 27 - втулка штока; 23 - пружина толкателя; 29 - толкатель; 30 - стопорный винт; 31 - ось ролика; 32 - ролик толкателя; 33 и 52 - гайки; 35 - эксцентрик привода насоса низкого давления; 36 и 50 - шпонки; 37 - фланец шестерни регулятора; 38 - сухарь шестерни регулятора; 39 - шестерня регулятора; 40 - упорная втулка; 41 и 49 крышки подшипников; 42 - роликовый подшипник; 44 - кулачковый вал; 47 - манжета с пружиной; 53 - муфта опережения впрыскивания топлива; 54 - пробка рейки; 16 - перепускной клапан; 57 - втулка рейки; 58 - ось рычага реек; 59 - регулировочная прокладка

Регулятор частоты вращения - всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр, в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор размещен в развале корпуса ТНВД. На кулачковом валу насоса установлена ведущая шестерня 21 (рис. 2) регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена как одно целое с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

При вращении державки грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 33 муфты грузов. Рычаг одним концом закреплен на оси 34, а другим через штифт соединен с рейкой 28 топливного насоса. На двигатели установлен регулятор частоты вращения с корректором дымности, который встроен в рычаг муфты грузов. Корректор, уменьшая подачу топлива, позволяет снизить дымление двигателя на малой частоте (1000-1400 об/мин) вращения коленчатого вала. Во время работы регулятора в заданном режиме центробежные силы грузов уравновешены усилием пружины 27. При увеличении частоты вращения коленчатого вала грузы регулятора, преодолевая сопротивление пружины 27, перемещают рычаг 33 с репкой топливного насоса и подача топлива уменьшается.

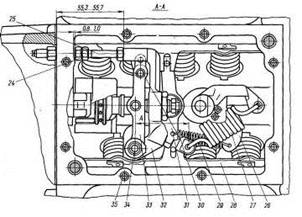

Рисунок 2 - Регулятор частоты вращения: 1 - задняя крышка; 2 - гайка; 3 - шайба; 4 - подшипник; 5 - регулировочная прокладка; 6 - промежуточная шестерня; 7 - прокладка задней крышки регулятора; 8 - стопорное кольцо; 9 - державка грузов; 10 - ось груза; 11 - упорный подшипник; 12 - муфта; 13 - груз; 14 - палец; 15 - корректор; 16 - возвратная пружина рычага останова; 17 - болт; 18 - втулка; 19 - кольцо; 20 - рычаг пружины регулятора; 21 - ведущая шестерня; 22 - сухарь ведущей шестерни; 23 - фланец ведущей шестерни; 24 - ограничивающая гайка; 25 - регулировочный болт подачи топлива; 26 - рычаг стартовой пружины; 27 - пружина регулятора; 28 - рейка; 29 - стартовая пружина; 30 - штифт; 31 - рычаг реек; 32 - рычаг регулятора; 33 - рычаг муфты грузов; 34 - ось рычагов регулятора; 35 - болт крепления верхней крышки

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемещается в обратном направлении, и подача топлива, и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 3) до упора в болт 6. При этом рычаг 3, преодолев усилие пружины 27 (см. рис. 2), через штифт 30 повернет рычаги 32 и 33, рейка переместится до полного выключения подачи топлива.

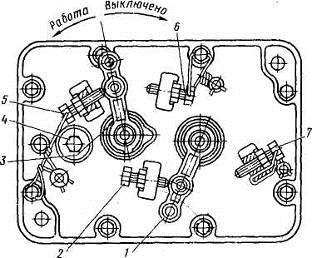

Рисунок 3 - Крышка регулятора частоты вращения: 1 - рычаг управления подачей топлива (регулятором); 2 - болт ограничения минимальной частоты вращения; 3 - рычаг останова; 4 - пробка заливного отверстия; 5 - болт регулировки пусковой подачи; 6 - болт ограничения хода рычага останова; 7 - болт ограничения максимальной частоты вращения

При снятии усилия с рычага останова под действием пружины 16 рычаг возвратится в рабочее положение, а стартовая пружина 29 через рычаг 31 вернет рейку топливного насоса в положение, обеспечивающее максимальную подачу топлива, необходимую для пуска.

Топливоподкачивающим ручным насосом система заполняется топливом и из нее удаляется воздух. Насос поршневого типа закреплен на фланце топливного насоса низкого давления уплотнительной медной шайбой и состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения.

Топливную систему прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение. Впускной клапан, сжимая пружину, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан открывается и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наворачивают на верхний резьбовой хвостовик цилиндра. При этом поршень прижимается к резиновой прокладке и уплотняет всасывающую полость топливного насоса низкого давления.

Автоматическая муфта опережения впрыска топлива (рис. 4) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов, чем достигается необходимая экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.

Рисунок 4 - Автоматическая муфта опережения впрыска топлива: 1 - ведущая полумуфта; 2, 4 - манжеты; 3 - втулка ведущей полумуфты; 5 - корпус; 6 - регулировочные прокладки; 7 - стакан пружины; 8 - пружина; 9, 15 - шайбы; 10 - кольцо; 11 - груз с пальцем; 12 - проставка с осью; 13 - ведомая полумуфта; 14 - уплотнительное кольцо; 16 - ось грузов

При увеличении частоты вращения коленчатого вала грузы под действием центробежных сил расходятся, вследствие чего ведомая полумуфта поворачивается относительно ведущей полумуфты в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыска топлива. При уменьшении частоты вращения коленчатого вала грузы под действием пружин сходятся, ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения вала, что вызывает уменьшение угла опережения подачи топлива.

2. Технологическая часть

В топливном насосе высокого давления чаще всего может происходить заедание рейки, поломка или ослабление пружины перепускного клапана, попадание грязи между седлом и клапаном, износ или зависание плунжерных пар и нагнетательных клапанов и др.

2.1 Разборка топливного насоса высокого давления

Разборку ТНВД необходимо проводить в следующем порядке:

вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;

снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. 5, а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (см. рис. 5, б), снять муфту;

Рисунок 5 - Использование приспособления И-801.16.000: а - для отворачивания гайки крепления муфты, опережения впрыска топлива; б - для снятия муфты

распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;

распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;

вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;

снять стопорное кольцо и державку грузов в сборе;

вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;

отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;

расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;

снять второй подшипник с оси промежуточной шестерни;

выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;

используя съемник И-801.30.000, снять подшипники с кулачкового вала;

секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

2.2 Основные неисправности ТНВД и способы их устранения

Топливную аппаратуру необходимо ремонтировать только в специальных мастерских. При разборке и сборке нужно помнить, что плунжерные пары секций ТНВД поршень и корпус насоса низкого давления, шток и втулка насоса низкого давления, поршень и цилиндр ручного топливоподкачивающего насоса представляют собой точно подобранные пары и раскомплектованию не подлежат.

Основные дефекты деталей ТНВД и способы устранения:

корпус топливного насоса высокого давления изготавливают из сплава алюминия АЛ9, обломы и трещины, захватывающие отверстия под штуцера и подшипники и находящиеся в труднодоступных местах, являются выбраковочными признаками; все остальные трещины и обломы устраняют наплавкой или заваркой в среде аргона; износ отверстия под толкатели плунжеров устраняют обработкой под ремонтный размер, при размере этого отверстия более допустимого корпус бракуют, износ отверстия по подшипники державки грузиков устраняют гальваническим натиранием или постановкой ДРД, износ отверстия под ось промежуточной шестерни, под ось рычага реек и под ось рычага пружины устраняют постановкой ДРД с последующим развертыванием до размеров рабочего чертежа;

Детали плунжерной пары изготавливают из стали 25Х5МА.

такой дефект, как заедание плунжера во втулке, является выбраковочным признаком; заедание отсутствует, если плунжер будет свободно опускаться в разных положениях по углу поворота во втулке при установке пары под углом 45 градусов; износ рабочих поверхностей плунжерной пары, как и следы коррозии на торцовой поверхности втулки, что ведет к потере герметичности, устраняют перекомплектовкой; для этого сам плунжер и его втулку притирают и доводят до шероховатости 0,1 мкм при допустимой овальности 0,2 мкм и конусности 0,4 мкм; затем плунжеры разбивают на размерные группы (интервал 4 мкм) и подбирают по соответствующим втулкам; далее плунжер и втулку притирают, промывают в бензине и больше не обезличивают;

к дефектам втулки плунжера относят скалывание и выкрашивание металла у отверстий, задиры, царапины, износ рабочей поверхности, увеличение диаметра впускного и отсечного окон, трещин и ослабление в местах посадки (скалывание, выкрашивание металла и трещины являются неисправимыми дефектами). Износ рабочей поверхности втулки плунжера измерить с точностью до 0,001 мм, овальность, конусообразность и увеличение отверстия втулки - микрометрическим или индикаторным прибором для измерения внутренних поверхностей с ценой деления до 0,001 мм и конусными калибрами;

к дефектам плунжера относят выкрашивание металла на кромках винтового паза, износ кромок паза, задиры и царапины на рабочей поверхности, износ рабочей поверхности и трещины. Искажение геометрии плунжера выявить миниметром с точностью до 0,001 мм при установке его стрелки на нуль по исходному образцу или калибром в виде конусной втулки;

величину зазора в плунжерной паре проверить на опрессовочном стенде с падающим грузом. Перед испытанием детали пары тщательно промыть в профильтрованном дизельном топливе. Плунжерную пару установить в гнездо стенда, плунжер - в положение максимальной подачи. Надплунжерное пространство заполнить профильтрованным дизельным топливом. Установить на торец втулки уплотнительную пластину, зажав ее винтом, затем отпустить защелку груза. Под действием его через зазор в паре постепенно начинает выдавливаться топливо, и чем больше зазор, тем быстрее. Величина нагрузки на плунжер должна соответствовать величине давления топлива 195-205 кгс/см2. Полное поднятие плунжера до момента отсечки под действием нагрузки, сопровождаемое выжиманием топлива через зазоры между втулкой и плунжером, должно происходить не менее чем за 20 с. Если время поднятия плунжера до отсечки превышает 40 с, то установить смоченную профильтрованным дизельным топливом плунжерную пару в вертикальное положение на торец втулки, предварительно подложив лист чистой бумаги. После пятиминутной выдержки при поднятии пары за хвостовик плунжера втулка должна опускаться с плунжера под действием собственной массы;

толкатель плунжера установлен в отверстие корпуса насоса с номинальным зазором 0,025-0,077 мм. Предельно допустимый зазор при эксплуатации 0,20 мм. Замерить наружный диаметр толкателя плунжера микрометром или скобой размером 30,91;

в узле ролик толкателя - втулка ролика - ось ролика основным дефектом является износ сопрягаемых поверхностей. Номинальный суммарный зазор 0,029-0,095 мм, предельно допустимый 0,30 мм (замерить индикаторной головкой). Если износ превышает указанный предел, толкатель разобрать и отремонтировать; при этом замеры производятся раздельно.

Предельно допустимый зазор в соединении ось ролика - втулка ролика при износе поверхностей - 0,12 мм, в соединении втулка ролика - ролик толкателя - 0,18 мм. Наружные поверхности деталей замерить микрометром, внутренние - нутрометром с индикатором.

При повторной сборке толкателя сохранить величину исходного натяга (0,005-0,031 мм) в соединении ось ролика толкателя - толкатель плунжера по отверстию, в которое запрессовывается ось ролика.

Величину исходного натяга обеспечить подбором оси ролика по отверстию в корпусе толкателя из разных комплектов. Предельно допустимый наружный диаметр ролика толкателя - 19,90 мм при номинальном диаметре 19,955-20,000 мм;

диаметр шейки под внутренние кольца подшипников должен быть не менее 20 мм при номинальном диаметре 20,002-20,017 мм, натяг по уплотняющей кромке манжеты - не менее 0,50 мм;

Нагнетательный клапан в сборе с седлом изготавливают из стали ШХ -15.

основные дефекты нагнетательного клапана: риски, задиры, следы износа и коррозия на конусных поверхностях, на направляющей поверхности и на торце седла, на разгрузочном пояске клапана устраняют притиркой на плите притирочными пастами; при этом седло клапана крепят в цанговой державке за резьбовую поверхность; шероховатость торцовой поверхности седла должна составлять Ra 0,16 мкм, а направляющего отверстия и уплотняющего конуса Ra 0,08 мкм; после подбора и притирки клапанную пару не обезличивают; отсутствие заедания клапана в седле определяется его свободным перемещением под действием собственного веса в разных положениях по углу поворота после выдвижения клапана из седла на 1/3 длинны;

на поверхности нагнетательного клапана не допускаются трещины, вмятины, следы коррозии. Износ клапана проявляется в потере герметичности по уплотняющему конусу и в заедании клапана в седле. Для обнаружения дефектов используйте лупу десятикратного увеличения. При потере герметичности притрите совместно седло и клапан по конусу пастой с размером зерна не более 3 мкм, при заедании клапана в седле детали промыть дизельным топливом. Если заедание не устраняется, пару заменить;

предельно допустимый зазор в сопряжении палец рычага реек - паз рейки составляет 0,18 мм при номинальном зазоре 0,025-0,077 мм, предельно допустимый зазор в сопряжении ось поводка поворотной втулки 10 (см. рис. 8) - паз рейки топливного насоса равен 0,3 мм при номинальном зазоре 0,117-0,183 мм. Для замера пазов применять нутро-метр.

Основные дефекты деталей регулятора частоты вращения и способы их устранения:

заменить верхнюю и заднюю крышки регулятора при наличии на них трещин. Если засорен сетчатый масляный фильтр, в задней крышке регулятора продуть сетку сжатым воздухом. Если фильтр имеет дефекты, заменить его. Эксплуатационный расход масла через фильтр должен быть не менее 1,6 л/ч при давлении 1-3 кгс/см2;

для определения пригодности к дальнейшей эксплуатации державку грузов регулятора в сборе с грузами осмотреть и измерить без разборки, так как при выпрессовке детали могут быть повреждены и может нарушиться спаренность грузов, которые подобраны с разницей статического момента не более 2 кг/см2.

Частичную или полную разборку узла производить только при износе, превышающем допустимый, или при разрушении деталей.

Зазор между рычагом пружины регулятора и осью рычага, запрессованной в корпус насоса, не должен превышать 0,3 мм. Увеличение длины пружины регулятора допускается в процессе эксплуатации до 59,5 мм при номинальной длине 57-58 мм.

Основные дефекты деталей насоса низкого давления и ручного топливоподкачивающего насоса и способы их устранения:

насос низкого давления и ручной насос заменить при наличии трещин на корпусе, изломов, механических повреждений, коррозии, ведущей к потере подвижности сопрягаемых деталей;

особое внимание обратить на состояние узла шток-втулка насоса низкого давления, так как от величины износа в сопряжении зависит количество перетекаемого топлива в полость кулачкового вала. Зазор в указанном сопряжении не должен превышать 0,012 м. Величину зазора проверить, не извлекая втулки из корпуса насоса, путем определения времени падения давления воздуха от 5 до 4 кгс/см2 в аккумуляторе объемом 30 см3.

Рисунок 6 - Схема установки для испытания пары шток-втулка: 1 - корпус насоса; 2 - ограничитель перемещения штока; 3 - соединитель для подвода воздуха к корпусу насоса; 4 - воздушный аккумулятор; 5 - манометр; 6, 7, 8. 9 - краны; 10 - масловлагоотделитель; 11 - в атмосферу; 12 - из системы; 13 - к насосу

Установить корпус насоса в приспособление, заполнить аккумулятор сжатым воздухом до давления не менее 5,5 кгс/см2, герметично отключить его от магистрали сжатого воздуха и замерить время, в течение которого произойдет падение давления в аккумуляторе от 5 до 4 кгс/см2. Полученное время сравнить с аналогичными показаниями плотности эталонной прецизионной пары, имеющей зазор в сопряжении 0,012 мм. Пару заменить или отремонтировать, если плотность у нее меньше эталонной.

Если узел шток - втулка заменяется, поверхность резьбы и торец в корпусе насоса низкого давления очистить от остатков клея. Новую втулку штока установить в корпус насоса на клее, составленном на основе эпоксидной смолы. Для обеспечения прочности и герметичности соединения клеем очищенные контактирующие поверхности корпуса насоса и втулки предварительно обезжирить. После затяжки втулки штока с моментом 1 кгс-м проверить легкость перемещения штока в ней. При необходимости уменьшить момент затяжки.

После сборки проверить производительность насоса на установке, которую собрать по схеме: топливный бак - фильтр грубой очистки топлива - вакуумметр - топливоподкачивающий насос - манометр - мерный резервуар. Элементы схемы соединить прозрачными трубопроводами с внутренним диаметром не менее 8 мм. Для создания разрежения на входе в насос и противодавления на выходе установить краны.

Проверку производить, на летнем дизельном топливе при его температуре 25 - 30 °С. В отсутствии воздуха в системе убедиться по чистоте струи топлива в прозрачных трубопроводах. Насос должен засасывать топливо из бака, установленного на 1 м ниже насоса. Производительность насоса должна быть не менее 2,5 л/мин при частоте вращения кулачкового вала 1290-1310 об/мин, разрежении у входного штуцера 170 мм. рт. ст. и противодавлении 0,6 - 0,8 кгс/см2. При полностью перекрытом выходном кране и частоте вращения кулачкового вала 1290-1310 об/мин насос должен создавать давление не менее 4 кгс/см2. При полностью перекрытом входном кране и указанной частоте вращения кулачкового вала минимальное разрежение, создаваемое насосом, должно быть равно 380 мм рт. ст. Ручной топливоподкачивающий насос проверить на стенде, собранном по схеме: топливный бак - фильтр грубой очистки - топливный насос. Насос должен подавать топливо из бака, установленного ниже ручного насоса на 1 м. Проверить насос на герметичность, подводя воздух под поршень при давлении 2-3 кгс/см2 в течение 5-6 секунд с предварительным смачиванием подпоршневой полости дизельным топливом.

2.3 Сборка ТНВД

Сборку ТНВД необходимо проводить в обратном порядке. Для установки подшипников на кулачковый вал использовать приспособление И-801.27.000. Подбором регулировочных прокладок под крышкой переднего подшипника кулачкового вала необходимо обеспечить свободный ход вала не более 0,1 мм.

3. Технологическая карта

топливный насос ремонт

Таблица 3.1 - План технологических операций ремонта ТНВД

3.1 Организация рабочих мест и техника безопасности при выполнении работ по ремонту деталей ТНВД

Работы по восстановлению деталей ведутся на разных рабочих местах, в зависимости от способа восстановления, и каждое рабочее место должно быть организованно для проведения работ, которые выполняются на нем.

Восстановление деталей слесарно-механической обработкой может производиться и производится на специализированном рабочем месте, где производится ремонт узла или агрегата (в топливном цехе), при условии наличия на нем всего необходимого оборудования, а также квалифицированного рабочего.

Заключение

В процессе эксплуатации автомобилей его функциональные свойства постепенно ухудшаются вследствие изнашивания, коррозии, повреждении деталей, усталости материалов, из которого они изготовлены. В автомобиле появляются различные неисправности, которые снижают эффективность его использования. Для предупреждения появления дефектов и своевременного их устранения автомобиль подвергают техническому обслуживанию и ремонту. Поэтому целью данного курсового проекта была разработка мер по улучшению качества ремонта системы питания и в частности ТНВД автомобиля КамАЗ-5320.

В данном курсовом проекте был исследован топливный насос высокого давления автомобиля КамАЗ-5320, выявлены основные дефекты, возникающие в процессе эксплуатации, а также разработаны методы по их устранению. Усовершенствована схема технологического процесса, а также разработано приспособление для проверки (опрессовки) плунжерных пар.

С применением разработанного приспособления уменьшается трудоёмкость, что приводит к уменьшению себестоимости, улучшается планово-экономический показатель. Разработанное приспособление уменьшает трудоёмкость и улучшает условия труда рабочего.

Большое внимание уделено организации ТП ремонта ТНВД, акцентируется внимание на технику безопасности, производственную санитарию, охрану окружающей среды и другие технологические показатели.
