Введение

Несмотря на возможность усиления сколь угодно малых сигналов до практически любой величины, все же их не всегда удается зарегистрировать из-за хаотических флуктуаций или шумов. На выходе любой системы, состоящей из приемника и усилителя, обычно существует определенный уровень шумов. Этот шум определяет нижний предел энергии, которая еще может быть обнаружена.

Любая величина, характеризующая работу приемника излучения (напряжение, ток, сопротивление и т.д.), флуктуирует по случайному закону около своего среднего значения. Эта флуктуация и есть то, что мы называем собственным или внутренним шумом приемника [1].

Распределение в поле яркости предметов носит так же случайный характер, а значит в процессе сканирования на выходе приемника излучения появляется сигнал, характеризующийся также случайным распределением. Этот сигнал принято называть шумом фона.

Следует отметить, что усилитель и его входная цепь шумит тоже тем самым увеличивая общий уровень шумов прибора.

Процесс регистрации сигнала при наличие шумов требует предварительного знания отличительных признаков сигнала и шума. Исследование этих признаков позволяет решить задачу обнаружения - ответить на вопрос о наличие или отсутствии сигнала. Обычно ответ носит вероятностный характер, т.е. существует определенная вероятность ложного решения. Это связано с тем, что любой признак или свойство в той или иной степени присуще как сигналу, так и шуму [1].

Шум является случайной функцией и неизвестно какой конкретный вид она примет в результате опыта. Шум нельзя изобразить в виде графика, начертить можно лишь ее конкретную реализацию. Аргументом случайной величины может как время, так и пространственные координаты, а также случайные функции могут зависеть и от нескольких аргументов.

При разработке того или иного прибора необходимо, чтобы уровень шумов определялся источником сигнала. Например, если источником сигнала в элементарной части тракта прибора является приемник излучения, то именно шум, генерируемый приемником, должен быть преобладающим.

При разработке достаточно сложных приборов необходимо стремится к тому, чтобы свести до минимума все шумы, увеличивающие шум источника сигнала.

Для выполнения задания использованы следующие исходные данные:

1.   Площадь чувствительной поверхности………1 мм²

2.       ИИ вольфрамовый с температурой…………2100 К

.         Верхняя граничная частота……………………9 кГц

1. Определение уровня собственных шумов оптимального ПИ

Для определения уровня собственных шумов оптимального ПИ выберем следующие типы из |1|. Характеристики выбранных ПИ приведены в табл.1.

Таблица 1.

Уровень собственных шумов ПИ определяется в полосе частот, которая задана верхней f_в и нижней f_н граничными частотами. Расчет уровня собственных шумов ПИ произведем по формуле:

, (1.1)

где S_U,ИИ - интегральная вольтовая чувствительность;

А_Ч.П. - площадь чувствительной поверхности ПИ;

D_max^* - оптимальная обнаружительная способность;

f_в - верхняя граничная частота;

f_н - нижняя граничная частота;

f₁ - частота, на которой токовый шум сравнивается с остальными шумами.

Интегральная вольтовая чувствительность должна быть раcчитана в энергетических S_U,ИИ,Е и в световых величинах S_U,ИИ,V . Формулы расчета вольтовой чувствительности в световых и энергетических величинах приведены ниже:

, (1.2)

, (1.3)

где S_max - максимальная абсолютная спектральная чувствительность;

m_ии(l) - спектральная плотность светимости ИИ;

S(l) - спектральная чувствительность ПИ;

V(l) - относительная спектральная световая эффективность.

Максимальная абсолютная спектральная чувствительность находится по формуле:

, (1.4)

где m_Т(l) - спектральная плотность светимости для черного тела (Т=2100К).

Спектральная плотность светимости ИИ и ПИ определяется по формуле Планка:

, (1.5)

где С ₁=3,742×10^-16 Вт×м²;

С ₂=1,439×10^-2 м×К;

l - длина волны;

Т - температура.

Величину S_U,T можно определить по формуле:

, (1.6)

где S_u⁰ - удельная вольтовая чувствительность ПИ;

U_фр - напряжение приложенное к ПИ;

Напряжение на фоторезисторе определим по формуле:

, (1.7)

где p⁰ - удельная рассеиваемая мощность;

R_Т - темновое сопротивление ПИ.

Подставляя исходные данные и данные из табл.1 в формулы (1.6) и (1.7) получим:

1)  для PbSe:

 В

 В/Вт

2)  для PbS:

 В

 В/Вт

В формулах (1.2) - (1.4) заменим интегрирование на суммирование, в результате получим:

, (1.8)

, (1.9)

, (1.10)

где e_li - излучательная способность вольфрама при длине волны l_i;

Dl - интервал длин волн при суммировании;

s - постоянная Больцмана (s=5,67×10^-8 Вт×м^-2×К^-4);

Т_а.ч.п. - температура АЧТ, по отношению к которой определена чувствительность.

Графики относительной спектральной чувствительности обоих ПИ приведены на рис.1.

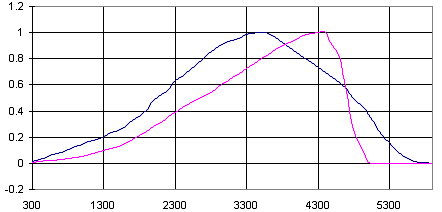

Рис.1 Графики относительной спектральной чувствительности ПИ PbSe и PbS.

График спектрального коэффициента излучения вольфрама для рабочей температуре источника излучения ИИ (Т= 2100 К) приведены на рис 2. Кривая относительной спектральной световой эффективности приведена на рис.3.

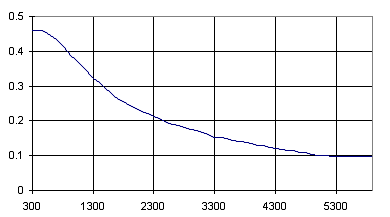

Рис. 2 График спектрального коэффициента излучения вольфрама для рабочей температуры источника излучения ИИ (Т= 2100 К)

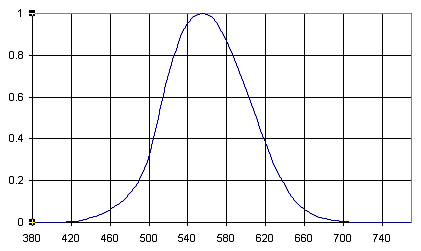

Рис.3 Кривая относительной спектральной световой эффективности

Подставляя численные данные в формулы (1.5), (1.8)-(1.10) получим:

1) Пример расчета для PbS:

 Вт/м³

 Вт/м³

 Вт/м²

m_ии,l×e_l×S_l= ×0,460×1×10^-2= 8.54110⁴ Вт/м³

m_ии,l×e_l= ×0,460= 8.541 10⁶ Вт/м³

m_ии,l×e_l×V_l = ×0,460 4×10^-5 = 1.323 10⁴ лм/м³

m_{Т, l}×S_l=6.856×10^-20×1×10^-2= 6.856×10^-22 Вт/м³

Результаты расчетов приведены в табл.2 - 4. Суммирование произведений m_ии,l×e_l×S_l, m_ии,l×e_l, m_{Т, l}×S_l производилось через интервал Dl=100 нм. Суммирование произведений m_ии,l×e_l×V_l производилось через интервал Dl=10 нм. Т.о. используя данные табл.2-4 получим следующее:

 В/Вт

 В/Вт

 В/лм

) Пример расчета для PbSe:

 Вт/м³

 Вт/м³

 Вт/м²

m_ии,l×e_l×S_l= ×0,460×1×10^-2=1.033 10³ Вт/м³

m_ии,l×e_l= ×0,460= 8.541 10⁶ Вт/м³

m_ии,l×e_l×V_l= ×0,460 4×10^-5 = 1.323 10⁴ лм/м³

m_{Т, l}×S_l= 8.296×10^-20×1.2×10^-2=8.296×10^-22 Вт/м³

Результаты расчетов приведены в табл.2 - 4. Суммирование производилось аналогично PbS. Т.о. используя данные табл.2-4 получим следующее:

 В/Вт

 В/Вт

 В/лм

Таблица 2.

Таблица 3.

Таблица 4.

Подставляя полученные значения в (1.1) рассчитаем напряжение собственных шумов ПИ:

) для PbSe:

 В²

 В

 В²

 В

2) для PbS:

 В ²

 В

 В ²

 В

Выберем из этих двух ПИ тот приемник, у которого напряжение шума наименьший, т.е. выбираем фоторезистор PbSe.

2. Определение минимального значения потока источника излучения (ИИ) и освещенности на чувствительной поверхности ПИ

Минимальное значение потока излучения определяется по следующим формулам, в энергетических и световых величинах соответственно:

, (2.1)

, (2.2)

где N - отношение сигнал/шум;

S_{u,ии, е}, S_u,ии,v - вольтовая чувствительность в энергетических и световых величинах соответственно.

Освещенность на чувствительной поверхности ПИ можно определить следующим образом:

, (2.3)

, (2.4)

где E_min,e, E_min,v - освещенность на чувствительной поверхности ПИ в энергетических и световых величинах соответственно.

Т.о. подставляя численные значения в формулы (2.1) - (2.4), получим следующие значения:

 Вт

 лм

 Вт/м²

 лк

3. Расчет схемы включения ПИ и вариантов схем предварительных усилителей

.1 Расчет схемы включения ПИ

Схема включения ПИ приведена на рис.3.

Рис.3.

Напряжение питания определяется следующим образом:

U_п=U_фр+U_н, (3.1)

где .

Принимая R_фр=R_т=R_н получим, что

U_п=2U_фр.

т.к. по данным расчета п.1. U_фр=54.77 В, то согласно (3.1) U_п=109.5 В.

Напряжение источника питания схемы включения ПИ равно:

, (3.2)

т.е. Е_п=109.5/0,8=128,8В.

Рассчитаем фильтр в цепи питания. Принимаем сопротивление резистора фильтра равным:

R_ф=0,2(R_фр+R_н), (3.3)

Примем R_фр=R_н=3×10⁶ Ом, тогда формула (3.3) примет вид:

R_ф=0,2×2R_фр=0,4R_фр, (3.4)

R_ф=0,4×3×10⁶=1,2×10⁶ Ом=1,2 МОм.

Определим емкость конденсатора фильтра:

, (3.5)

 нФ

Принимаем R_фр=R_т=R₀, где R_т - темновое сопротивление.

Эквивалентная схема включения ПИ приведена на рис.4:

Рис.4.

Сопротивление резистора R_г определяется по формуле вида:

R_г=R_н||R_0,

Т.к. R₀=R_фр=R_н, то R_г=R₀/2, т.е. R_г=3×10⁶/2=1,5×10⁶ Ом. Из ряда Е 24 выбираем R_ф=1,2 МОм и R_г=1,5 МОм, С_ф= 0.62 нФ

3.2 Расчет схем предварительных усилителей

Т.к. сопротивление R_г=1,5 Мом > 10 кОм выбираем схему предварительного усилителя на полевом транзисторе.

.2.1 Усилитель на полевом транзисторе (ПТ)

Строим предварительный усилитель на ПТ типа КП 303Г. Он имеет следующие параметры согласно |3|:

I_{с, нач.}=3…12 мА;

I_{з, ут.}=0,1 нА;

S|_Uзи=0=3…7 мА/В;

U_отс.<8 В;

U_си,max=25 В;

U_зи,max=30 В;

U_зс,max=30 В;

C_зи=6 пФ,

С_прох=2 пФ

Выбираем, согласно этим параметрам, I_c,нач=7,5 мА, S=5 мА/В. Тогда U_отс, которое определяется по формуле

 (3.6)

будет равняться

 В

Определим величину I_c для R_г=1,5 МОм. На низких частотах R_г определяется по следующей формуле:

, (3.7)

где j_т - тепловой потенциал j_т=25 мВ;

S - крутизна;

. (3.8)

Преобразуя формулы (3.7) и (3.8) найдем I_с:

= , (3.9)

Подставляя значения получим:

= = 5.3 мкА

Схема предварительного усилителя ПТ приведена на рис.6.

Рис.6.

а) Расчет температурной стабильности.

Выбираем:

 мВ/К;

 %/К.

Тогда при отрицательной обратной связи от стокового резистора, получаем:

, (3.10)

, (3.11)

тогда по формуле (3.10):

. (3.12)

Подставляя численные данные в формулу (3.12) получаем:

 В

б) Выбор рабочей точки.

Выбираем напряжение источника питания равным:

Е_п=(0,8…0,9)×U_си,max=0,8U_си,max, (3.13)

Используя справочные данные получим:

Е_п=0,8×25=20 В

Тогда напряжение питания схемы:

U_п=(0,8…0,9)Е_п=0,8 Е_п, (3.14)

U_п=0,8×20=16 В.

Выбираем U_си=5 В. Тогда U_Rc равно:

U_Rc=U_си+U_Rи, (3.15)

U_Rс=5+1=6 В.

Напряжение U_зи для I_с=5.3 мкА найдем из формулы:

,

откуда . (3.16)

Подставляя значения имеем:

В

Т.о. получаем U_зи= -2.9 В. Тогда U_Rз равно:

U_Rз=U_зи+U_Rи, (3.17)

U_Rз=-2.9+1=-1.9 В.

в) Расчет сопротивлений и коэффициента усиления.

Выбираем сопротивление затвора из условия R_з=10R_г.

R_з=10×1,5×10⁶=15×10⁶ Ом = 15 МОм.

Сопротивление стокового резистора определяется по формуле:

, (3.18)

 Ом

Сопротивление R_и определяется следующим образом:

R_и=U_Rи/I_c, (3.19)

R_и=1/5.3×10^-6=188 кОм

Сопротивление резистора фильтра в цепи питания определяется как:

, (3.20)

 кОм

Входное сопротивление усилителя:

R_вх=R_з=15 МОм

Выходное сопротивление со стороны стока:

, (3.22)

где |_{Uзи=2 В}, (3.23)

Используя выходную характеристику транзистора КП 303Г, приведенную на рис.7, находим:

 МОм.

Подставляя численные значения в формулу (3.22), получаем:

 кОм

Рис.7 Выходная характеристика транзистора КП 303Г.

Выходное сопротивление со стороны истока равно

, (3.24)

где r_и=1/S.

По формуле (3.8) определим крутизну для I_c=10 мкА.

 А/В.

Тогда r_и=1/2.74×10^-4=7.52 кОм.

 кОм

Из ряда Е 24 выбираем следующие сопротивления:

R_з=15 МОм; R_с=2.0 МОм;

R_и=200 кОм; R_{ф, п}=750 кОм.

Коэффициент усиления определяется по формуле:

К_u=S×R_{вых, с}, (3.25)

К_u=1.33×10^-4×655×10³=87.

г) Проектирование фильтров.

На входе усилителя паразитная емкость, входная и проходная емкости транзистора образуют фильтр низких частот. Его частота среза определяется как:

, (3.26)

где С_вх= С_параз+С_зи+С_прох К_u. (3.27)

Подставляя значения в формулы получим:

С = 90 10^-12+6 10^-12+2 10^-12 87 = 270 пФ.

= 432 Гц

Т.к. F_{с, фнч}<9 кГц, то данный фильтр будет влиять на работу схемы.

Определим емкости конденсаторов фильтра верхних частот (ФВЧ):

, (3.28)

, (3.29)

где  Гц.

Т.о. получаем:

 пФ.

 пФ.

Определим емкость конденсатора фильтра нижних частот (ФНЧ):

, (3.30)

где  кГц.

Получаем:

 Ф

Расчет емкости конденсатора в цепи истока

, (3.31)

Выбираем

, (3.32)

 мкФ

Определим емкость конденсатора в фильтре цепи питания:

, (3.33)

Берем

, (3.34)

 нФ

Из ряда Е 24 выбираем: С_р,1=15 пФ; С_р,2=75 пФ; С_фнч=2.4 10^-11 Ф; С_и=0.24 мкФ; С_{ф, п}=15 нф.

д) Расчет малосигнального режима.

Максимальный сигнал на входе:

, (3.35)

где К_нч - коэффициент нелинейных искажений.

 В

Т.к. напряжение сигнала U_c=5,01×10^-4 В и U_c"U_вх,max, то режим малосигнальности не нарушается.

Оценим шумовые характеристики усилителя. Для этого вычислим фактор шума по формуле:

 (3.36)

Т.к. фактор шума F=1,08, то схема усилителя практически не шумит. Отношение сигнал/шум на выходе усилителя определяется следующим образом:

, (3.37)

Т.к. по условию , то:

.2.2 Предварительный усилитель на операционном усилителе (ОУ)

Схема предварительного усилителя на ОУ изображена на рис.9.

Из |4| по наименьшему коэффициенту шума для R_г=1,5 МОм выбираем операционный усилитель 140УД 8. Он имеет следующие параметра:

Коэффициент усиления К_u’=25×10³;

Коэффициент ослабления синфазного сигнала К_о.с.=80 дБ;

Входной ток I_вх=0,05 нА;

Разностный входной ток I_р=0,02 нА;

Потребляемый ток I_п=3 мА;

Диапазон напряжения питания DU_п=15В.

Рис.9.

Рассчитаем элементы схемы предварительного усилителя.

Сопротивление резистора в цепи обратной связи равно:

, (3.38)

где С=С_параз+С_ос

С_ос=10 пФ, С_параз=90 пФ; С=90+10=100 пФ.

В итоге:

 МОм

Емкости конденсаторов ФВЧ равны:

, (3.39)

где  Гц.

7 Ом;

0.16 нФ

, (3.40)

где R_вых,ОУ"R_{н, с,}, поэтому:

, (3.41)

R_{н, с} выбрали равным 10 кОм, в результате получим:

 нФ

Конденсаторы С_ф⁺, С_ф^- выбираем с номинальным значением емкости 47 нФ и 68 нФ соответственно. Диоды VD1 и VD2 выбираем типа КД 522. Из ряда Е 24 выбираем: R_ос=0.18 МОм; С_р,1=0.16 нФ; С_р,2=25 нФ.

Эквивалентная схема предварительного усилителя на ОУ изображена на рис.10.

Рис.10

Входной ток схемы равен:

I_вх=U_с/R_г (3.42)

I_вх=5.01×10^-3/1,5×10⁶=3.4 нА

Напряжение сигнала на выходе схемы:

U_{с, вых}=-I_вх×Z_ос, (3.43)

где , (3.44)

т.к. R_ос"X_ос, то Z_ос=R_ос и сигнал на выходе:

U_{с, вых}=-I_вх×R_ос, (3.45)

U_{с, вых}=3.4×10^-9×0.176×10⁶=0.598 мВ.

Напряжение шума генератора на выходе предусилителя:

, (3.46)

где , (3.47)

Df=f_в-f_н.

В |4| отсутствует экспериментальная зависимость шумового тока от частоты для усилителя с полевым транзистором на входе 140УД 8. Это объясняется тем, что шумовой ток такого усилителя трудно измерить из-за его малого значения. Можно лишь отметить, что в диапазоне частот 10 Гц…100 кГц значение I_ш,f усилителя типа 140Уд 8 меньше чем 0,5×10^-5 нА/ Гц.

Из выше сказанного следует, что в диапазоне частот

Df=9×10³-0,9×10³=0,81×10³ Гц значение I_ш,f=0,5×10^-5 нА/ Гц.

Тогда согласно формуле (3.42) I_ш,Df,ОУ=0,5×10^-5 нА/ Гц.

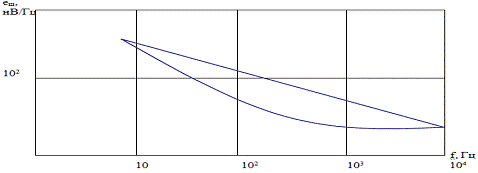

Из |4| зависимость шумового напряжения ОУ 140УД 8 от частоты приведена на рис.11. Из рис.11 определим U_ш,Df,ОУ по формуле:

 (3.48)

В данной формуле заменим интегрирование на суммирование с Df’=900 Гц. Тогда в диапазоне частот от f_н=0,9×10³ до f_в=9×10³ Гц получим формулу вида:

. (3.49)

Рис.11

Данные для расчета по формуле (3.44) приведены в табл.5.

Таблица 5.

Подставляя полученное значение в формулу (3.49) получим:

4.547 мкВ

Определим напряжение шума генератора на выходе предусилителя по формуле (3.46):

60.1мкВ.

Найдем отношение сигнал/шум на выходе усилителя на ОУ:

N=U_{с, вых}/U_{ш, вых}, (3.45)

в результате получаем:

N=0.598×10^-3/60.1×10^-6=9,95

Заключение

приемник излучение фоторезистор усилитель

В данной курсовой работе рассчитали уровень собственных шумов двух выбранных ПИ (фоторезисторов на основе PbSe и PbS). Получили следующие значения:

Для PbSe:

 В

 В

Для PbS:

 В

 В

Лучший из этих двух ПИ - фоторезистор на основе PbS, т.к. он имеет минимальный уровень собственных шумов.

Для оптимального ПИ (PbS) определили минимальное значение потока ИИ и освещенности на чувствительной поаерхности ПИ в энергетических и световых величинах:

 Вт

 лм

 Вт/м ²

 лк

Рассчитали схему включения ПИ. Определили напряжение источника питания Е_п=130 В, рассчитали фильтр и определили номиналы сопротивлений и конденсаторов из ряда Е 24. Определили эквивалентное сопротивление генератора R_г=1,5 МОм.

Рассчитали схемы предварительных усилителей на одиночном транзисторе и ОУ. Выбор транзистора осуществлялся по R_г. Т.к. R_г=1,5 МОм>10 кОм, то строим схему предварительного усилителя на полевом транзисторе. Фактор шума такой схемы равен 1,08. Задаваясь отношением сигнал/шум на входе N_вх=10 рассчитали отношение сигнал/шум на выходе N_вых=9,62.

Для схемы предварительного усилителя на ОУ получили при N_вх=10 отношение сигнал/шум на выходе схемы N_вых=9,95. Т.е. предварительный усилитель на ОУ практически не шумит.

Список литературы

.     Григорьев А.А. Методические указания к курсовому проекту по курсу "Физические основы оптико-электронных приборов". -М., МЭИ,1986.

2.       Малышев В.И. Введение в экспериментальную спектроскопию. -М., Наука, 1979.

.         Транзисторы для аппаратуры широкого применения. Справочник. К.М. Брежнева, Е.И. Гартман, Т.И. Давыдова и др. Под ред. Б.Л. Перельмана. - М: Радио и Связь, 1981.

.         Алексенко А.Г., Коломбет Е.А., Стародуб Г.И. Применение прецизионных аналоговых микросхем. - М.: Радио и связь, 1985.

.         Мирошников М.М. Теоритические основы оптико-электронных приборов. Учеб.пособие для приборостроительных ВУЗов. - Л.: Машиностроение, 1983.
