Транзисторный генератор (мультивибратор)
Транзисторный генератор
(мультивибратор)
Описание лабораторной работы
Мультивибратор - релаксационный генератор
электрических колебаний прямоугольного типа с крутыми фронтами.
В радиоэлектронике широко используются
генераторы различных сигналов. Мы будем исследовать генератор импульсов на двух
транзисторах. Если вход первого каскада усилителя соединить с выходом второго
каскада усилителя, вход второго каскада усилителя соединить с выходом первого,
то получится простейший генератор сигналов - мультивибратор. Для эксперимента

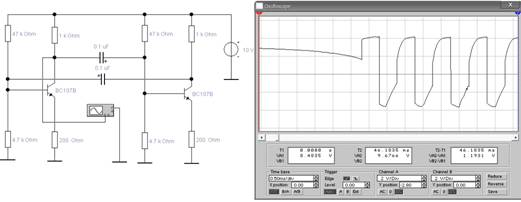

соберем схему, показанную на рис. 1.
Рис. 1 Рис.
2
Частота колебаний такого генератора зависит от
емкости конденсаторов С1 и С2 на рис. 1. Так как емкость конденсатора С1 равна
С2, то такой мультивибратор называется симметричным. Форма сигнала, которую мы
получаем, исследуя мультивибратор, показана на рис. 2.
Расчет частоты мультивибратора
Рис. 3
генератор конденсатор импульс
мультивибратор
Длительность одной из двух частей периода равна
Длительность периода из двух частей равна:
гдечастота в Гц.и R3 величины резисторов в Ом.и
C2 величины конденсаторов в Фарадах.- длительность периода (В этом случае,
сумма двух частей периода).
/ (0,693*(1000*0,1+47000*0,1)= 30*10-5
В особом случае когда= t2 (50 % цикл)= R3= C2
