Настройка параметров тестирования
Generalresulting WAV files - сохранение файла с
результатами. Используется для отладки и детального анализа результатов в
сторонних программах. Должно быть выключено.noise and distortion only in 20 Hz
- 20 kHz range - включение фильтра звукового диапазона, аналогичного
стандартному AES17. Используется для получения результатов, сопоставимых с
паспортными данными тестируемых изделий. Должно быть включено.amplitude of test
signals before analysis - авто нормализация результатов по амплитуде.
Используется для сопоставимости результатов измерений устройств с разным
уровнем сигнала. Наиболее важно при тестировании AC'97/HDA-кодеков и
MP3-плееров. Должно быть включено.cardWDM drivers - WDM модель драйверов
используется в современных операционных системах. Должно быть включено. mode -
режим моно. Убирает второй график со спектра, что может быть полезным при
тестировании акустики. Должно быть выключено.tone and sync tone frequency -
выбор тестового тона подстройки уровня сигнала. Полезная опция при проведении
теста акустических систем. По умолчанию 1000 Гц.spectrum windows - настройка
уменьшает размер окон спектров. Полезна для экранов с небольшой диагональю.
Должна быть выключена.full frequency range (up
to Fs/2) - отображать полный диапазон частот, вплоть до половины частоты
дискретизации. Влияет на генерацию HTML-отчетов. Должна быть включена.only tops
of spectrum on comparison graphs - построение только максимальных значений для
отображаемых точек спектра. Опция позволяет лучше видеть относительное
положение спектров при сравнении. Должна быть включена.spectrum graph colors
(for printing) - меняет цвет фона с черного на белый, для печати на принтере
или для полиграфии. Должна быть включена.line width - толщина линий на
графиках.
Сolor slot # - выбор цвета графика из палитры.
Тестируемые характеристики. Должны быть все
выбраныresponse (multitone) - частотный диапазонlevel - уровень шумаrange -
динамический диапазонharmonic distortion (THD) - гармонические
искаженияdistortion (IMD) + Noise - интермодуляционные искажения + шумcrosstalk
- взаимопроникновение каналов+ Noise (Swept frequensy) - интермодуляционные
искажения + шумresponse (swept sine) - частотный диапазонharmonic distortion
(set of tones) - гармонические искажения
Кнопка Modes - запускает тест проверки поддержки
драйверами всех возможных режимов семплинга.
Ping - проверка поддержки текущего режима.
Поддержка режима не всегда означает корректную работу в данном режиме.
/recording devices
Должны быть выбраны: [MME] HD Audio rear output
2 и [MME] HD Audio rear input
В зависимости от проводимого теста должны быть
выбраны соответствующие параметры битности и частоты дискретизации сигнала

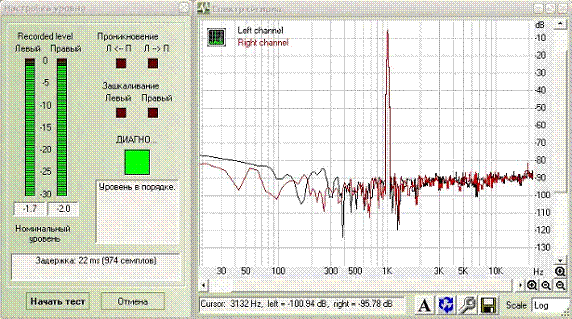

Настройка уровней записи и воспроизведения
Перед началом тестирования программа предлагает
настроить уровни записи и воспроизведения
Ясно, что уровни записи и воспроизведения сильно
влияют на уровень шумов и искажений в тестируемой цепи. Поэтому перед
тестированием желательно отрегулировать уровни так, чтобы результаты
тестирования были наилучшими. Можно проводить тестирование несколько раз и
подбирать уровни для достижения наилучших результатов.
Рассмотрим наиболее типичную настройку уровней
при тестировании полной цепи (ЦАП+АЦП) звуковой карты, когда выход "line
out" соединяется с входом "line in".
В микшере звуковой карты необходимо включить на
воспроизведение только выходы "wave out" и "master". На
запись следует включить только вход "line in". Для получения наиболее
точных результатов выключите все эквалайзеры, 3D-эффекты и проч.
Уровни "wave out" на воспроизведении и
"line in" на записи желательно выставить в положения по умолчанию.
Это обычно положения от среднего до верхнего. Запустить программу RMAA, выбрать
в настройках звуковой карты нужные устройства для воспроизведения и записи и
войти в режим настройки уровней (кнопка
).
Начнется настройка уровней звуковой карты. При
этом по тестируемой цепи будут пропускаться сигнал с амплитудой -1 дБ.
Отрегулируйте уровни записи и воспроизведения в микшере (точное совпадение не
требуется, разница в 1 или 2 дБ вполне допустима). Сначала рекомендуется
попытаться отрегулировать уровни с помощью только одного регулятора: "master".
Если это не удастся, то можно двигать и регуляторы "wave out" и
"line in". При регулировке необходимо следить, чтобы в спектре
входного сигнала, изображаемом окне спектра не возникало нелинейных искажений.
Выберите нужные типы тестов в главном окне программы и нажмите кнопку "RUN
TESTS!". После завершения тестирования можно просмотреть результаты в окне
"Test results" или выполнить те тесты, которые еще не проводились.
Тестирование
Для выполнения тестов используются следующие
управляющие кнопки:
воспроизведение/запись -
Тестирование полной цепи звуковой карты (суммы искажений записи и
воспроизведения)
Для этого тестирования не нужно дополнительного
оборудования. Единственное требование - это возможность работы тестируемой
звуковой карты в дуплексном режиме. Для тестирования нужно соединить выход
тестируемой звуковой карты (например, "line out" или "spk
out") с ее входом (например, "line in"). Недостаток данного
теста в том, что по результату нельзя точно определить, к выходу или ко входу
звуковой карты относятся те или иные зафиксированные помехи.
только воспроизведение  -
Тестирование выхода (воспроизведения) звуковой карты
Для такого тестирования нужно иметь
высококачественную референсную звуковую карту, которая будет использоваться для
записи. Перед тестированием выход тестируемой звуковой карты подключается ко
входу референсной. RMAA воспроизводит тестовый сигнал через выход тестируемой
звуковой карты и анализирует результат, записанный через вход референсной
карты. При этом предполагается, что референсная карта практически не вносит
дополнительных искажений в сигнал (по сравнению с выходом тестируемой карты).
только запись  -
Тестирование входа (записи) звуковой карты
Для этого тестирования также нужно иметь
высококачественную референсную карту, которая будет воспроизводить тестовые
сигналы. Выход референсной карты подключается ко входу тестируемой карты. RMAA
воспроизводит тестовый сигнал через выход референсной карты и анализирует
результат записанный через вход тестируемой карты. При этом предполагается, что
референсная карта выдает на выходе практически неискаженный сигнал (по
сравнению с уровнем искажений входа тестируемой карты).
генерация wav-файла
анализ wav-файла
анализатор спектра
открыть файл sav/sac/mdf
При нажатии на соответствующую кнопку
производится автоматическое тестирование. В динамиках можно услышать звуки
разной тональности.

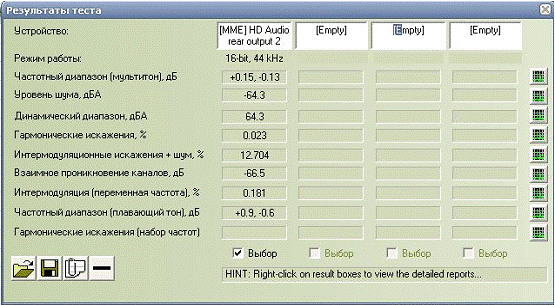

Просмотр результата
После завершения автоматического тестирования,
выводится информация о результатах. В окне "Test results" собрана
информация обо всех проводившихся тестах
Окно поделено на 4 слота (4 вертикальных
столбца), в каждый из которых могут быть записаны результаты одного набора
тестов. Таким образом, можно одновременно загрузить результаты тестирования
четырех устройств или четырех режимов устройств, в том числе самих тестовых
файлов, сгенерированных программой.
Для каждого теста в окне выводится краткий
численный результат. Более подробный отчет о результатах теста можно получить,
щелкнув правой кнопкой мыши на численном результате.
Вертикальный ряд кнопок справа от численных
результатов позволяет просмотреть график спектра для соответствующего теста.
Кнопки "Select" под слотами позволяют выбрать несколько слотов для
сравнения результатов.
Кнопки открытия и сохранения файлов позволяют
загрузить или сохранить набор результатов в SAV-файл для последующего
просмотра. В SAV-файле сохраняются все детали отчетов и графики спектра.

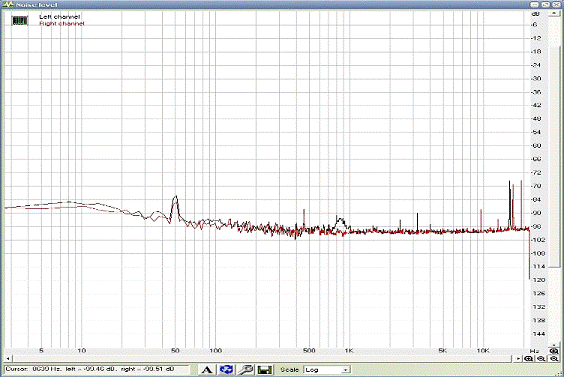

Окно спектра
Элементы управления:
- приближение
удаление
Элементы панели инструментов:
Анти-алиасинг графика. Устраняет эффект
ступенчатости при выводе на экран.
Поменять графики местами - рисует правый канал
на заднем плане, а левый - на переднем
Настройка параметров отображения.
Сохранение графика в графическом файле на
диске.: Log/Linear/Mel - масштаб: логаримический, линейный, мелодический
Управление мышью:
Левая кнопка - выделение горизонтального
фрагмента графика и его приближение.analysisanalysis - продвинутый анализатор
спектра произвольных WAV-файлов.
Нажатие открывает стандартный диалог выбора
WAV-файла. Это может быть, например, сгенерированный и записанный нестандартный
сигнал, отсутствующий в списке тестов. Опции спектрального анализа:
Спектральный анализ файла выполняется по блокам
размером "FFT size", с усреднением спектра по всему файлу. Если
требуется проанализировать спектр лишь части файла, то ее надо вырезать во
внешнем звуковом редакторе и сохранить в отдельный WAV-файл. Поддерживается работа
с 16 и 32-битными WAV-файлами и широким диапазоном частот дискретизации.size -
размер блока FFT в семплах. От этого зависит число частотных полос спектра
(bins), т.е. детальность частотного представления сигнала (важно для анализа
сигналов в НЧ-области). Чем выше FFT size, тем длиннее по времени должен быть
сигнал. Минимальное время в секундах можно рассчитать по формуле FFTsize/Fs.-
ширина одной "частотной полосы" спектра. Для удобства для текущей
частоты дискретизации автоматически высчитывается разрешение по частоте.
padding - дополнение сигнала нулями перед взятием спектра. Позволяет чуть
точнее прорисовать спектр (это приводит как бы к интерполяции спектра по
частоте).overlap - перекрытие окон FFT по времени (в процентах от ширины окна).
Большее перекрытие приводит к чуть лучшему усреднению спектра по времени.window
- форма весового окна. Компромисс межу подавлением боковых лепестков и
расширением пиков.window beta - параметр окна Кайзера, регулирует степень
подавления боковых лепестков. Если в спектре есть высокие пики, можно повысить
до 13 - 15, если высоких пиков нет, можно не трогать или понизить до 5 - 7.
Конфигурация тестового стенда
Для тестирования использовался системный блок со
следующими характеристиками:
Операционная система:Microsoft Windows XP
Professional Service Pack 3: AMI(American Megatrends Inc. (07/17/09))
Процессор:
DualCore AMD Athlon 64 X2, 3000 MHz (15 x 200) 6000+
Файл подкачки: 1534
Память: 1024
Версия DirectX: 4.09.00.0904 (DirectX 9.0c)
Видеокарта: nVIDIA GeForce 9500GT 512mb
Звук VIA. Technologies Inc. HD Audio VT1705
Выводы
Входе курсовой работы был проведен эксперимент
про тестированию звуковой карты с помощью программы RightMark Audio Analyzer по
параметрам (Total Harmonic Distortion, THD),(Signal to Noise Ratio, SNR).
(AFC, amplitude-frequency characteristic)
результаты были зафиксированы виде HTML-страниц.
звуковая карта искажение
тестирование
Список литературы
Гук
М.Ю. Аппаратные средства IBM PC. Энциклопедия. 3-е изд., 2006 год.
Петлин
Р. Петелин Ю., Звуковая студия в PC, БХВ-Санкт-Петербург, 2-е изд, 2005 год
