Спасательная техника (УДВ-15, УДВ-25, ВФС-2,5, ВФС-10)
Реферат
на тему:
«Спасательная
техника (УДВ-15, УДВ-25, ВФС-2,5, ВФС-10)»
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
ГЛАВА
1. Вододобывающая техника УДВ-15, УДВ-25
.1
Общее описание техники УДВ-15, УДВ-25
.2
Применение к назначению УДВ-15, УДВ-25
.3
Техническая характеристика УДВ-15, УДВ-25
.4
Личный состав комплектации и техника безопасности УДВ-25
ГЛАВА
2. Фильтровая станция ВФС-2,5, ВФС-10
.1
Общая характеристика ВФС-2,5, ВФС-10
.2
Применение к назначению ВФС-2,5, ВФС-10
.3
Войсковая фильтровальная станция ВФС-2,5
.4
Войсковая фильтровальная станция ВФС-10
ЗАКЛЮЧЕНИЕ
СПИСОК
ЛИТЕРАТУРЫ
ВВЕДЕНИЕ
На оснащении войск ГО и формирований МЧС России
находится разнообразная по назначению и конструкции спасательная техника
предназначенная для ведения АСР.
Наличие в войсках ГО и формированиях МЧС России
техники - условие необходимое, но не достаточное для выполнения поставленных
задач. Среди ряда факторов, влияющих на готовность соединений и частей к
действию, большое значение имеет техническое состояние техники.
Организация эксплуатации техники преследует цель
постоянного поддержания машин в работоспособном состоянии и в готовности их к
использованию по назначению.
Цель работы. Изучить базовые машины:
вододобывающие техники: УДВ-15; УДВ-25.
фильтровые станции: ВФС- 10; ВФС-2,5.
ГЛАВА 1. Вододобывающая техника УДВ-15, УДВ-25
.1 ОБЩЕЕ ОПИСАНИЕ ТЕХНИКИ УДВ-15, УДВ-25
Установка состоит из бурового оборудования и
оборудования для очистки воды. Буровое оборудование включает буровой агрегат,
пустотелые шнеки, водоприемное устройство, штанговый насос, буровой и
вспомогательный инструмент. Водоочистное оборудование включает два переносных
фильтра ПФ-200 (тканево-угольных фильтра ТУФ-200), два насоса БКФ-4 или
“Родник”, резервуар РДВ-1500. Установка размещается на одноосном прицепе.
Основные характеристики УДВ-25 (УДВ-15) приведены в таблице 1.
Рис. 1. Мелкий трубчатый колодец:
- трубы; 2 - шарнирный хомут; 3 - ключ для труб;
4 - ложковый бур; 5 - водоприемное устройство; 6 - насосная колонка; 7 -
забивная головка; 8 - деревянная подкладка; 9 - забивной снаряд; 10 -
подкладочная вилка; 11 - игольчатый клапан; 12 - скребок.

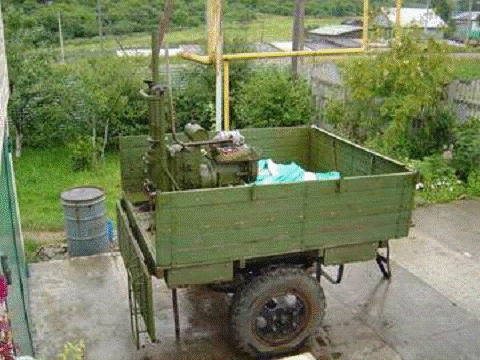

Рис. 2. Установка для добычи грунтовых вод
УДВ-25 (УДВ-15)
Буровой агрегат УДВ-25 (УДВ-15) приводится в
действие двигателем УД-25.
Шнеки в процессе бурения транспортируют
разбуренную породу, а после вскрытия фильтра водоприемного устройства и
установки штангового насоса по ним поднимается вода. Водоприемное устройство
пропускает и осветляет воду, поступающую из водоносной породы.
Таблица 1.
Основные характеристики средств добычи воды
Показатели
|
|
|
|
УДВ-15
|
УДВ-25
|
Глубина
бурения, м
|
|
|
Скважин
|
15
|
25
|
Колодцев
|
-
|
-
|
Время
на оборудование, час
|
|
|
Временной
скважины
|
1-2
|
До
2
|
Постоянной
скважины
|
-
|
-
|
Колодца
|
-
|
-
|
Производительность,
м3/ч :
|
|
|
Насоса
временной скважины
|
До
2
|
До
2
|
Расчет,
чел
|
2
|
2
|
|
|
|
|
.2 ПРИМЕНЕНИЕ К НАЗНАЧЕНИЮ УДВ-15, УДВ-25
Установки для добычи грунтовых УДВ-15 и УДВ-25
(рис.1.) предназначаются для устройства временных скважин и для очистки воды
поверхностных источников.
УДВ-15:
Двигатель - УД-25, шнеки пустотелые диаметром
100мм, глубина бурения - 15 м, откачка воды - штанговым насосом через шнековую
колонку с фильтром. Длина установки - 110см, ширина - 70см, высота - 180см, вес
- 250кг. В комплекте: шнеки - 14шт; штанги водоподъёмные - 14шт; фильтр - 1шт;
коронка винтовая - 1шт; насос - 2шт; резервуары для воды, ЗИП - габариты:
650х500х600мм

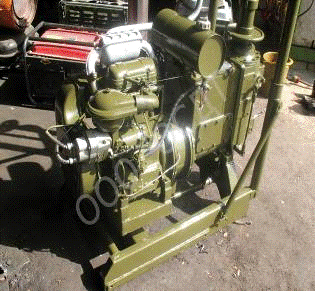

Рисунок. 3. Двигатель УДВ-25
Применяется по назначению:
Установка предназначена для добычи воды путём
бурения скважин в породах категории буримости 1-4. Установки в комплекте, с
хранения без наработки. Полный пакет документов. Предпродажная обкатка и
настройка. Производим ремонт двигателей установок, заключаем долгосрочные
договора на поставку. Отгрузка в любой регион России. Имеем возможность
поставки всего спектра запасных частей к двигателям данной серии
Рисунок 4. Двигатель УДВ-10.
УДВ-25:
УДВ-25 (рис.4.) предназначена для добычи воды
путём бурения скважин в породах категории буримости 1-4, двигатель - УД-25,
шнеки пустотелые диаметром 100мм, глубина бурения - 25 м, откачка воды -
штанговым насосом через шнековую колонку с фильтром. Буровой станок смонтирован
на направляющих, можно установить в грузовик или ГАЗЕЛЬ В полной комплектации.
Рисунок 4. УДВ-25
.3 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УДВ-15, УДВ-25
Установка УДВ-15 работает в автономном режиме и
ее технические характеристики позволяют производить бурение скважин на глубину
до 16 метров, на прилегающих территориях к домовладениям, а также на других
объектах, где необходимо использовать воду для различных хозяйственных целей.
Установка УДВ-15 позволяет в короткие сроки пробурить скважину диаметром 120
мм, произвести ее прокачку без применения дополнительного оборудования. Отделом
ГО и ЧС проведена работа по приведению УДВ -15 в рабочее техническое состояние.
Подача воды из скважины может производиться как ручным насосом, так и
электрическими насосами различных модификаций.
Буровой агрегат УДВ-25 приводится в действие
двигателем УД-25, шнеки пустотелые диаметром 100 мм, глубина бурения - 25 м,
откачка воды - штанговым насосом через шнековую колонку с фильтром. Шнеки в
процессе бурения транспортируют разбуренную породу, а после вскрытия фильтра
водоприемного устройства и установки штангового насоса по ним поднимается вода.
Водоприемное устройство пропускает и осветляет воду, поступающую из водоносной
породы. Буровой станок смонтирован на одноосном прицепе на направляющих.
Габариты установки: 1100х700х1800мм, вес - 250кг. В комплекте шнеки - 24 шт.;
штанги водоподъёмные - 24 шт.; фильтр - 1шт; коронка винтовая - 1шт; насос -
2шт; резервуары для воды, ЗИП. В наличии 3 шт.
Он состоит из насосной колонки, труб и
водоприемного устройства. Установка в грунт мелкого трубчатого колодца МТК-2М
включает бурение скважины до водоносного пласта, забивку водоприемного
устройства в водоносный пласт и монтаж насосной колонки.
.4 ЛИЧНЫЙ СОСТАВ КОМПЛЕКТАЦИИ и техника
безопасности УДВ-25
В состав установки входят буровой агрегат,
смонтированный на одноостном прицепе и пользующий вести бурения, буровой
инструмент и вспомогательное оборудование, резервуары для воды РДВ-5000 и
РДВ-1500, два тканево-угольных фильтра ТУФ-200Н и два ручных поршневых насоса
БКФ-4. В походном положении прицеп с установкой буксируется автомобилем типа
ГАЗ-66.
Техника безопасности УДВ-25
Запрещается отсоединять дышло прицепа от
транспорного автомобиля до установки в рабочее положение переднего и заднего
домкратов.
Ответственным за соблюдение правил техники
безопасности является буровой мастер.
Во время работы двигателя установки мастер
должен находится у рукояток управления.
Запрещается производить наращивание и снятие
шнеков, правку спирали, очистку шнеков от породы, установку вилок и прочие
работы со шнековой колонной, если при работающем двигателе все рукоятки управления
не установлены в нейтральное положение.
Чистка и смазка установки при работающем
двигателе не допускается.
В случае поломки какого-либо узла или при
появлении ненормальных стуков и шумов следует без промедления заглушить
двигатель. Запуск двигателя до выявления и устранения неисправностей
запрещается.
Установку следует ориентировать так, чтобы
рабочие места борового мастера и бурильшика находились с наветренной стороны от
выхлопа. В безветренную погоду при работе в выемках расстояние между установками
должно быть не менее 30-40 м.
Емкости для горючего, независимо от степени их
наполнения, следует хранить в специальном оборудованном месте. Запрещается
подносить открытый огонь к горловинам емкостей.
К работе на установке допускаются лица,
изучившие инструкцию по устройству и эксплуатации и правила техники
безопасности. Запрещается присутствие на месте работ посторонних лиц.

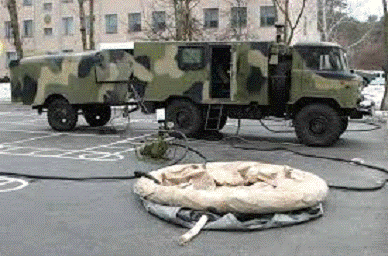

ГЛАВА 2. Фильтровая станция ВФС-2,5, ВФС-10
.1 ОБЩАЯ ХАРАКТЕРИСТИКА ВФС-2,5, ВФС-10
Оборудование и имущество станции размещены на
шасси автомобиля ЗИЛ-131 в кузове-фургоне и на двухосном прицепе. Станция
состоит из следующих основных частей: оборудования для приготовления и
дозирования растворов реагентов; двух фильтров, один из которых загружен
антрацитовой крошкой, другой активным углем БАУ-МФ или КФГ-М; резервуаров
РДВ-5000; трубопроводов и арматуры, насосов подачи и раздачи воды. Состав:
оборудование для приготовления и дозирования растворов реагентов; осветлитель
со взвешенным осадком; фильтр с антрацитовой крошкой; фильтр с активированным
углем; блок бактерицидных ламп; трубопроводы и арматура; насосы подачи и
раздачи воды
.2 ПРИМЕНЕНИЕ К НАЗНАЧЕНИЮ ВФС-2,5, ВФС-10
Очистка (обработка) воды имеет целью изменение
качества природной воды и складывается из ряда технологических процессов. Выбор
их зависит от качества природной воды и от требований, предъявляемых к воде при
употреблении ее для различных нужд.
Очистка воды включает:
осветление - удаление взвешенных механических и
коллоидных примесей;
обесцвечивание и устранение неприятных запахов;
обеззараживание - уничтожение болезнетворных
микроорганизмов;
обезвреживание - разрушение и удаление
отравляющих токсических (ядовитых) веществ;
дезактивация - удаление радиоактивных веществ;
опреснение - снижение концентрации солей до допустимой
нормы.
Устройства для обработки воды на
хозяйственно-бытовые нужды называются водоочистными сооружениями (установками,
станциями), а для опреснения воды - опреснительными сооружениями (установками,
станциями).
Обработка хозяйственно-питьевой воды, не
содержащих ОВ и РВ, производится с помощью устройств и сооружений, в которых
осуществляются процессы ее осветления и обеззараживания (сооружения на
водонапорных станциях населенных пунктов). Для полевого водоснабжения
используются различные по типу и назначению войсковые средства очистки
(опреснения воды).
Обеззараживать воду, заранее профильтрованную,
можно непосредственно во флягах введением в них специальных таблеток,
выдаваемых медицинской службой. Для индивидуального пользования личному составу
могут выдаваться фильтры, типа “Родник” , предназначенные для осветления и
обеззараживания воды из пресноводных источников. Ресурс такого фильтра
достигает 10-15 л. Войсковыми средствами очистки являются: переносной фильтр
ПФ-200; тканево-уголный фильтр ТУФ-200; войсковая фильтровальная станция
ВФС-2,5; войсковая фильтровальная станция ВФС-10; модернизированная
автомобильная фильтровальная станция МАФС-3, а для опреснения воды -
применяется опреснительная станция ОПС-5.
Основные характеристики средств очистки и
опреснения воды приведены в таблице 2.
Таблица 2.
Основные характеристики средств очистки и
опреснения воды
Показатели
|
Средства
очистки и опреснения
|
|
ВФС-2,5
|
ВФС-10
|
База
|
ГАЗ-66
|
ЗИЛ-131
|
Производительность,
м3/ч по очиске воды
|
2,5
|
10
|
по
опреснению воды
|
-
|
-
|
Время
развертывания до получения чистой воды, ч
|
0,8
|
1,5-2,0
|
Время
на свертывание, ч
|
0,5
|
0,8
|
Продолжительность
работы на запасе реагентов и сорбентов, ч
|
100
|
100
|
Расчет,
чел
|
3
|
4
|
.3 ВОЙСКОВАЯ ФИЛЬТРОВАЛЬНАЯ СТАНЦИЯ ВФС-2,5
ВФС-2,5 (рис.5) предназначена для очистки воды
от естественных загрязнений и ее обеззараживания, обезвреживания и
дезактивации.

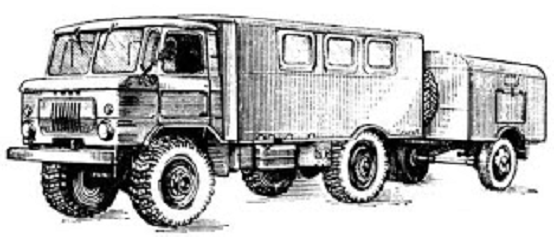

Рис. 5. Войсковая фильтровальная станция ВФС-2,5
Оборудование и имущество станции размещается на
шасси автомобиля ГАЗ-66-01 в унифицированном кузове-фургоне и на одноосном
прицепе вместе с бензоэлектрическим агрегатом АБ-8-Т/230 М. Станция состоит из
следующих основных частей: оборудования для приготовления и дозирования
растворов реагентов; осветлителя со взвешенным осадком; двух фильтров, один из
которых загружен антрацитовой крошкой, другой активным углем БАУ-МФ или КФГ-М;
блока бактерицидных ламп; трубопроводов и арматуры; насосов подачи и раздачи
воды.
Из всего комплекса штатных средств очистки воды
наиболее широко представлена в частях войсковая фильтровальная станция ВФС-2,5.
спасательная техника фильтровальная
станция
<#"806025.files/image008.gif">
Рис. 7. Войсковая фильтровальная
станция ВФС-10
Оборудование и имущество станции
размещены на шасси автомобиля ЗИЛ-131 в кузове-фургоне и на двухосном прицепе.
Станция состоит из следующих основных частей: оборудования для приготовления и
дозирования растворов реагентов; двух фильтров, один из которых загружен
антрацитовой крошкой, другой активным углем БАУ-МФ или КФГ-М; резервуаров
РДВ-5000; трубопроводов и арматуры, насосов подачи и раздачи воды.
Кроме таких высокопроизводительных
станций, предназначенных для обеспечения водой соединений типа бригады, имеется
также войсковая фильтровальная станция меньшей производительности и несколько
иным устройством.
ЗАКЛЮЧЕНИЕ
Вододобывающя техника и фильтровая
станция, находящиеся на вооружении подразделений МЧС, предназначены в первую
очередь для выполнения аварийно-спасательных работ при ликвидации чрезвычайных
ситуаций (разборка завалов, подъем и перемещение технологического оборудования,
оказание помощи аварийному автотранспорту и т.п).
УДВ-15, УДВ-25 предназначена для
добычи воды путём бурения скважин в породах категории буримости 1-4.
ВФС-2,5 предназначена для очистки
воды от естественных загрязнений и ее обеззараживания, обезвреживания и
дезактивации.
ВФС-10 предназначена для очистки
воды от естественных загрязнений, ее обеззараживания, обезвреживания и
дезактивации.
В системе МЧС спасательная техника и
фильтровая станция занимают особое место. Она составляет материальную основу
механизации работ для добычи воды. Эффективное применение спасательной техники
требует глубокого знания конструкции оборудования, механизмов и машин, их
технических возможностей и рациональных режимов работы. Их параметры определяет
тактико-технических характеристики.
СПИСОК ЛИТЕРАТУРЫ
Беляков
В.Д., Жук. Е.Г. Военная гигиена и эпидемиология. /Учебное пособие. - Москва.
Медицина. - 1988. - С.120.
Мельниченко
П.И., Огарков П.И., Лизунов Ю.В. Военная гигиена и военная эпидемиология.
/Учебная литература для студентов медицинских ВУЗов. - Москва. Медицина. -
2005. - С.389.
Мазаев
В.Т., Королев А.А., Шлепнина Т.Г. Коммунальная гигиена. /Учебное пособие.-
ГЭОТАР-Медиа. - Москва. - 2005. - С.300.
Наставление
по военно-инженерному делу для Советской Армии / М.: Военное издательство МО
СССР, 1984 - 575 с.
Стожаров
А.Н. Экологическая медицина. /Учебное пособие. - Минск. - 2002. - С.195.
Семенов
И.П. Гигиеническая оценка качества питьевой воды при централизованном и
нецентрализованном водоснабжении. /Методические рекомендации. - Минск. - 2003.
- С.25.
Дорошевич
В.И., Варашкевич Ю.Ю. Гигиена водоснабжения войск. /Учебно-методическое
пособие. - Минск. - 2001. - С.38.
