Введение

Целью данного курсового проекта является приобретение навыков в проектировании зданий. В этой курсовой работе представлен проект коттеджа.

Здания и сооружения играют важную роль в жизни современного общества. Можно утверждать, что уровень цивилизации, развитие науки, культуры и производства в значительной мере определяются количеством и качеством построенных зданий и сооружений.

Каждое здание или сооружение представляет собой сложный и дорогостоящий объект, состоящий из многих конструктивных элементов, систем инженерного оборудования, выполняющих вполне определенные функции и обладающих установленными эксплуатационными качествами.

Проектируемые и возводимые здания, согласно определяющим эксплуатационным требованиям, должны:

а) обладать высокой надежностью, т.е. выполнять заданные им функции в определенных условиях эксплуатации в течение заданного времени, при сохранении значений своих основных параметров в установленных пределах;

б) быть удобными и безопасными в эксплуатации, что достигается рациональными планировкой помещений и расположением входов, лестниц, лифтов, средств пожаротушения, причем для ремонта и замены крупногабаритного технологического оборудования в зданиях должны быть предусмотрены люки, проемы и крепления;

в) быть удобными и простыми в техническом обслуживании и ремонте, т.е. позволять осуществлять его на возможно большем числе участков, иметь удобные подходы к конструкциям, вводам инженерных сетей без демонтажа и разборки для осмотров и обслуживания с предельно низкими затратами на вспомогательные операции, должны позволять применять передовые методы труда, современные средства автоматизации и механизации, сборно-разборные устройства для обслуживания труднодоступных конструкций, а также иметь приспособления для крепления люлек, источники тока и др.

Проектируемые и возводимые здания, согласно определяющим эксплуатационным требованиям, должны (продолжение):

г) быть ремонта пригодными, т.е. их конструкции должны быть приспособлены к выполнению всех видов технического обслуживания и ремонта без разрушения смежных элементов и с минимальными затратами труда, времени, материалов;

д) иметь максимально возможный и близкий эквивалентный для всех конструкций межремонтный срок службы;

е) быть экономичными в процессе эксплуатации, что достигается применением материалов и конструкций с повышенным сроком службы, а также минимальными затратами на отопление, вентиляцию, кондиционирование, освещение и водоснабжение.

Кирпич считается наиболее дорогостоящим строительным материалом, однако кирпичный коттедж или дача строятся на века, да и красота их бесспорна. У коттеджей, построенных из кирпича, масса достоинств:

а) загородный коттедж или дача из кирпича, согласно ГОСТам, не нуждается в реконструкции в течение целого века

б) разнообразие стилевых решений, применяемых при строительстве загородных кирпичных строений, позволит сделать ваш дом настоящим шедевром архитектуры

в) кирпич для строительства производят из природной глины, поэтому данный материал относится к разряду экологически чистых;

г) микроклимат в таком коттедже или даче всегда будет благоприятным для его жильцов - ведь кирпич умеет дышать;

д) кирпич обладает отличными тепло-шумоизоляционными характеристиками, устойчив к возгоранию, дождю, урагану, снегу;

І. Архитектурно-конструктивная часть

. Объемно-планировочные решения

В данном проекте разработан одноэтажный жилой коттедж:

а) длина здания 12,56 м;

б) ширина здания 12,22 м;

в) высота здания 4,5 м;

г) фундамент: ленточный;

д) фундаментные блоки, сечением 2400х1010 (мм),1200х1010 (мм);

е) стены -кирпичные, толщиной 510 мм;

ж) перекрытие деревянные, толщиной 200 мм;

з) крыша коттеджа - двойная двускатная;

и) кровля -черепица;

к) здание одноэтажное, общая площадь - 66,4 м².

В коттедже расположены помещения: гостиная, кухня, санитарный узел, коридор, спальня.

По завершению строительства на территории коттеджа будет высажен газон, деревья и кустарники.

. Фундаменты

Фундаменты являются важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим ее на основание. Фундаменты зданий должны быть прочными, устройствами на опрокидывание и скольжение в плоскости подошвы фундамента, долговечными, экономичными и индустриальными.

Верхняя плоскость фундамента, на которой располагаются надземные части здания, называется поверхностью фундамента, или обрезом, а нижняя его плоскость, соприкасающаяся с основанием - подошвой фундамента.

Особенности ленточного фундамента

Если рассматривать основные особенности ленточного фундамента, то в первую очередь необходимо сказать несколько слов про его верхнюю выступающую часть. Как правило, если учитывать уклон участка, то она должна выступать примерно на десять сантиметров над прилегающими к земле отметками. Кроме того не следует забывать и о том, что выступающая часть ленточного фундамента должна быть несколько шире толщины стены. Данный показатель напрямую зависит от того, в каком конструктивном решении выполнен ваш загородный дом или коттедж.

Очень важным моментом также является и то, из чего и как изготовлен ленточный фундамент. Мы приведем вам всего два распространенных варианта - монолитный ленточный фундамент, а также ленточный фундамент, выполненный из блоков. Как правило, выбор между данными видами фундамента напрямую зависит от степени пученья грунта, используемого в качестве основания под фундамент. Если степень пученья невелика, то в данном случае подойдет блочный ленточный фундамент. В противном случае единственным верным решением станет для вас только монолитная конструкция.

В домах с тяжелыми стенами (каменными, бетонными, кирпичными), а также в домах, где предполагается наличие подвала или теплого подполья, обычно обустраивают ленточные фундаменты, так как они отличаются повышенной прочностью. Однако обустройство таких фундаментов недешево в связи с их высокой материалоемкостью. Но на некоторых видах грунтов, например, на сухих непучинистых, такие фундаменты являются одновременно и заглубленным цоколем. В таких случаях расход материалов и трудозатраты соизмеримы с другими видами фундаментов и экономически оправданы.

Среди ленточных фундаментов выделяют следующие виды:

а) бутовый. Это фундаменты из бутовой кладки, которые производятся различной ширины. При глубине заложения не более 70 см, такие фундаменты выкладывают на всю глубину. При более глубоком заложении под фундамент подсыпается песок, который через каждые 15 см высоты поливается водой и утрамбовывается. Высота такой подушки из песка не должна превышать половины высоты фундамента;

б) кирпичный. При обустройстве фундамента из кирпича или камня на основание наливают слой раствора толщиной от одного до пяти сантиметров, при этом кирпич требует более тонкого слоя, чем камень, а затем на этот раствор укладывают камень или кирпич и плотно припрессовывают. Необходимо следить, чтобы не оставались пустоты, так как это приведет впоследствии к усадке здания;

в) бутобетонный. Этот вид фундамента очень прочен, долговечен и надежен. В качестве заполнителя в таких фундаментах применяют щебень, битый кирпич и пр. При глубине заложения более метра, дно траншеи уплотняется и заливается раствором. Слой раствора составляет пять сантиметров. Затем укладывают слои заполнителя (15-25 см каждый), заливая каждый раствором, и утрамбовывают. Если глубина и ширина вырытого котлована больше, чем высота и ширина фундамента, то необходимо обустроить опалубку из досок. Снимать такие не обрезные или клееный брус или цельное бревно. Траншея под такие фундаменты роется до плотного основания на высоту фундамента. Затем слоями засыпается крупнозернистый песок. Толщина слоев составляет 15 сантиметров. Каждый такой слой поливается водой и утрамбовывается. Для определения ширины песчаной засыпки существует специальный расчет, но она должна быть не меньше ширины стены плюс 10 сантиметров. Затем, на высоте 25-30 см до уровня земли, слоями укладывается щебень. Высота слоя 15-20 см. Каждый слой щебня поливается цементно-глиняным (можно цементно-песчаным) раствором, поднимая, таким образом, этот слой до уровня земли на 15-20 см, после чего выкладывают кирпич так, чтобы два-три ряда находились выше уровня земли, что по высоте составляет, примерно, 14-20 см. В заключение производится гидроизоляция, и можно возводить цоколь.

В данном проекте используется сборный железобетонный ленточный фундамент, который состоит из фундаментных подушек и блоков стен подвалов.

Фундаментные подушки размерами 2400х1010(мм), 1200х1010(мм) , расположенные на пещанной основе.

Рисунок 2.1

Ленточный фундамент - это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.

Технология строительства ленточного фундамента достаточно проста по сравнению с плитным или свайным фундаментом. Но ей свойственна повышенная трудоёмкость и большой расход материала в сравнении со столбчатым видом фундаментов (больший объем бетона, большее количество опалубки, обязательное применение крана).

. Стены

Стена - вертикальная ограждающая конструкция, отделяющая помещение от окружающего пространства или соседнего помещения. В данном проекте функцию наружных стен выполняют кирпичные стены толщиной 510 мм.Кирпич - прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен. Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм.

Рисунок 3.1

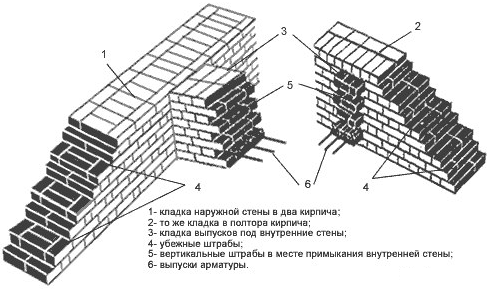

Кирпич - прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен.

Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают, причем инерционность тем больше, чем толще стена, чем больше ее масса/ В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в. домах периодического проживания (дачи, садовые домики) это свойство кирпичных стен не всегда желательно, особенно в холодное время года. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.

Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм, без добавок - 12 мм. Максимальная толщина швов 15, минимальная - 8 мм. Кладку наружных стен начинают с углов здания, на каждом из которых делают маяки высотой в 6-8 рядов кирпича в виде наклонных штраб.

. Окна

Окно - это элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проёма с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.

Окна различаются по материалам, из которых изготовлены, конструкциям и назначению.

Рамы и коробки окон могут изготавливаться из:

а) дерева (клееный брус).

б) алюминия.

в) поливинилхлорида (ПВХ).

г) стеклопластика (стеклокомпозита).

д) стали.

В данном коттедже окна устанавливаются пластиковые с двойным стеклопакетом.

В данном проекте используются окна двух видов:

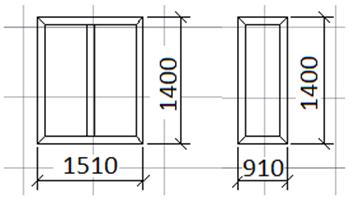

О-1 сечением 910х1400(мм) - 3 шт.

О-2 сечением 1510х1400(мм) - 6 шт.

Рисунок 4.1

. Двери

Дверь - проём в стене для входа и выхода из помещения, или проём во внутреннее пространство

Двери являются не только важным предметом интерьера, они несут на себе и серьёзную функциональную нагрузку. Двери различаются по внешнему виду, по способу открывания, по материалу, из которого они изготовлены, по своему назначению. Их широкий ассортимент позволяет выбрать именно те двери, которые вам необходимы.

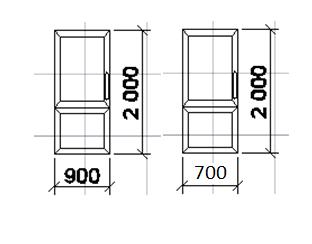

В данном проекте установлены двери размерами:

Д-1 сечением 2070х870(мм) - 3 шт.

Д-2 сечением 1870х670(мм) - 1 шт.

Рисунок 5.1

. Перекрытия

Перекрытия - это горизонтальные конструкции дома для разделения объема здания и по вертикали.

Перекрытия по деревянным балкам обычно устраивают в деревянных и каркасных домах, но нередко их используют и в коттеджах. Такие перекрытия - легкие, быстровозводимые и недорогие в сравнении с перекрытиями других типов.

В данном проекте перекрытия устанавливаются из деревянных балок сечением 150х225 мм. с шагом 1000 мм.

Рисунок 6.1

7. Кровля

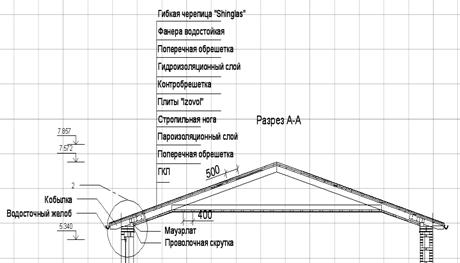

Кровля по проекту - бесчердачная. Стропильная система - Наслонная. Стропильные ноги опираются на мауэрлат и крепятся скруткой. Для усиления конструкции по центру монтируется ригель.

Наслонные стропильные системы просты по устройству и выполнению, они долговечны, так как работают в условиях сквозного проветривания, что в значительной степени устраняет возможность их загнивания. Покрытия по наслонным стропилам состоят из следующих основных конструктивных частей: настила или обрешетки, стропильных ног и подстропильной конструкции.

Рисунок 7.1

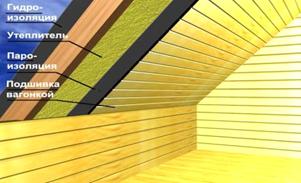

Кровля утеплена минераловатными плитами. Защищена паро- и гидроизоляцией..

Рисунок 7.2

. Перемычки

Перемычка - конструктивный элемент, применяемый для перекрытия дверных, оконных проёмов в стене и воспринимающий нагрузку от вышерасположенной конструкции. Изготовляется из железобетона, металла, дерева или кирпича.

Рисунок 8.1

В данном проекте установлены перемычки размерами:

Длина L = 2.1 м.

Ширина b = 0.12 м.

Высота h = 0.22 м.

9. Полы

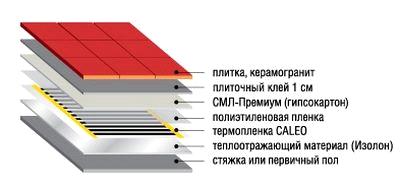

Конструкция пола состоит из ряда последовательно лежащих слоев. Покрытием пола (чистым) называется верхний слой пола, непосредственно подвергающийся износу и другим эксплуатационным воздействиям. Покрытия полов подразделяются на полы из штучных материалов (досок, паркета, линолеума и др.) и сплошные (бетонные, асфальтовые и др.). Наименование пола устанавливают по наименованию его покрытия. Прослойка - промежуточный соединительный (клеевой) слой, связывающий покрытие с нижележащим элементом пола (стяжкой) или перекрытием или же служащий для покрытия упругой постелью. Стяжка - слой, служащий для выравнивания поверхности подстилающего слоя или основания и для придания покрытию требуемого уклона. Кроме того, стяжку применяют для устройства жесткой или плотной корки по нежесткому или пористому тепло- или звукоизоляционному слою. Стяжка по сплошному тепло- или звукоизоляционному слою перекрытия допускается при сосредоточенных нагрузках на пол не более 0,2 кН. Материалом для стяжки служат цементно-песчаный раствор, бетон, легкий бетон, асфальт, древесно-волокнистые плиты. Основанием для пола являются перекрытие «ли слой грунта (в полах на грунте), воспринимающие все нагрузки, действующие на пол. Подстилающий слой (подготовка) применяется для распределения нагрузки на основание.

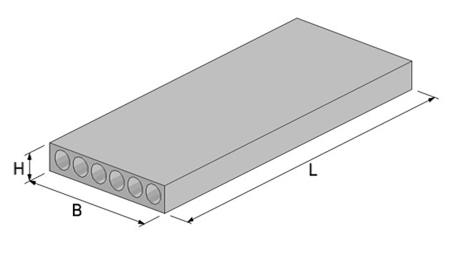

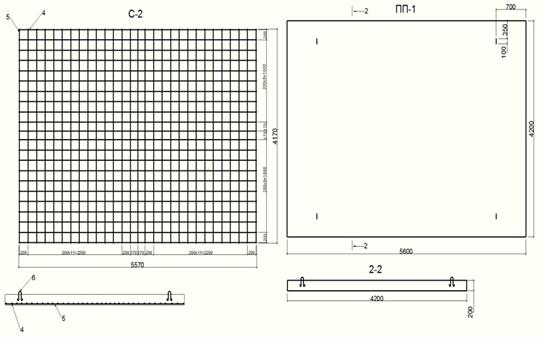

В данном проекте полы устроены из плит перекрытия ПП-1. Толщиной 20см. В санитарных узлах укладывается керамогранит 45х45 см. Как и все керамические изделия, плитка обладает такими качествами, как: твердость, прочность, гигиеничность, легко очищается, негорючесть, огнеупорность, а также устойчивость к воздействию химических агентов.

Рисунок 9.1

ІІ. Расчетно-конструктивная часть

. Нагрузки и воздействия

Все нагрузки делятся на 2 основных типа:

Все нагрузки, которые действуют на конструкции и делят на 2 вида:

а) нормативные - нагрузки, устанавливаемые нормами в качестве основной характеристики внешних воздействий для нормальной эксплуатации зданий принимается по СНиПу;

б) расчетные - наибольшие нагрузки, вводимые в расчет, определяются как произведение нормативной на коэффициент перегрузки:

N^р=N^н×K,(1)

ГдеN^р - расчетная нагрузка; N^н - нормативная нагрузка;

K - коэффициент перегрузки.

а)постоянные - нагрузки, которые действуют все время эксплуатации, к ним относятся: нагрузки от постоянных частей зданий и сооружений, вес и давление грунтов, горное давление, воздействие предварительного напряжения конструкций. б)временные: нагрузка от частей зданий, положения которых может меняться (перегородки); длительное воздействие стационарного оборудования, давление газов, жидкостей в емкостях и трубопроводах; нагрузки в складских помещениях; вес технических этажей и т.д. Расчет строительных конструкций ведется по предельным состояниям. Предельное состояние - это такое состояние конструкции, после достижения которого конструкции перестают удовлетворять нормальным условиям эксплуатации: потеря несущей способности (разрушение, сдвиг, изменение конфигурации), непригодность к нормальной эксплуатации.

Таблица 1.1 - Виды нагрузок и коэффициенты перегрузки:

Таблица 1.2 - Нормативные нагрузки на перекрытия и коэффициенты перегрузки

. Конструктивные особенности плит

По типу сечения плиты могут быть сплошные, пустотные и ребристые. По характеру опирания, плиты могут быть: однопролетными, многопролетными. По способу изготовления: сборные и монолитные. Толщина плиты принимается от 60мм до 400мм, кратко 10мм. Армируются плиты чаще всего сварными сетками, которые ставятся в нижней растянутой зоне. Рабочая арматура идет вдоль пролета диаметром 8-16мм, класса А300-А400, с шагом 100-150-200мм.

Вспомогательная или поперечная, ставится для объединения рабочей арматуры диаметром 6-10 мм, класса А240, с шагом 250-300мм.

Если плита опирается по контуру, то рабочая арматура ставится в 2-х направлениях.

В многопролетных плитах над опорой ставятся однопролетные сетки на ¼ пролета.

Рисунок 2.1

. Расчет изгибаемых элементов

Под действием внешних сил, действующих перпендикулярно оси, возникает внешний изгибающий момент. Чтобы балка не разрушалась, этот внешний изгибающий момент должен быть воспринят внутренним моментом сопротивления сечения, который создается сжатым бетоном и растянутой арматурой. M- внешний изгибающий момент;

- нейтральная ось (граница между сжатия и растяжения);

- равнодействующая сжимающих сил;

=

- усилие в растянутой арматуре;

=

- расчетное сопротивление арматуры;

- площадь сечения арматуры; - рабочая высота балки;

- h защитный слой;

Ƶ- стояние от центра сжатого бетона, до центра растянутой арматуры.

Основное уравнение расчетов изгибаемых элементов:

М ≤

Внутренний момент сопротивления должен быть не меньше внешнего изгибающего момента.

Ставим уравнение равновесия сил, относительно центра растянутой арматуры:

М-Ƶ=0

М=Ƶ

Ставим уравнение равновесия сил, относительно центра сжатого бетона:

М-Ƶ=0

M=Ƶ

4. Расчет и конструирование сплошной панели перекрытия

Рассчитать панель перекрытия размерами 1,4м. х 4,8м. х 0,16м.

.        Выбор конструктивной схемы.

Расчетные значения изгибающего момента М и поперечной силы Q в сборной панели определяются как в однопролетных свободно опертых изгибаемых элементах. Расчетный пролет  принят равным между осями опор, за вычетом половины ширины опоры.

Сбор нагрузок на плиту перекрытия.

Итог: 346,8 кг/м²

.Вычерчиваем расчетную схему плиты перекрытия, строим эпюры изгибающих моментов и перерезывающих сил и определяем максимально изгибающий момент.

Рисунок 4.1

Максимальный момент возникает в середине пролета.

= (q)/8= 1,008 т/м

Расчетные данные: Для изготовления сборной сплошной панели принимаем бетон М400. Расчетное сопротивление бетона . Арматура рабочая класса А400. Расчетное сопротивление . Поперечная арматура класса А240.

.Из формулы 1 определить коэффициент А

 1,008т/м

100мм, 15см

=0,0256

А=0,02

По таблице определить ɣ: ɣ=0,99

. Определяем требуемую площадь сечения арматуры:

_aɣh₀

3400кг/

Рабочая арматура идет вдоль пролета диаметром 8-30мм класс А300, А400 с шагом 100-150-200мм. Вспомогательная арматура или поперечная ставится для объединения рабочей арматуры диаметром 6-10мм класс А240 с шагом 250-300. Принимаем: Рабочая арматура - диаметр 25мм, шаг 170мм и 200мм, количество стержней 22 штук. Вспомогательная арматура - диаметр 6мм, класс А240, шаг 200мм. и 170мм., кол-во стержней 29 штук.

Конструирование:

Рисунок 4.2

5. Расчёт ленточного фундамента

При расчёте ленточного фундамента выделяется участок стены длиной 1 метр и по приходящийся на него нагрузки. Определяют требуемую ширину фундамента. Сечения фундамента подушки подбирается по максимально изгибающему момент  берётся с эпюры изгибаемых моментов.

Рисунок 5.1

Площадь подошвы фундамента рассчитывается по формуле:

 + H

N - расчётная нагрузка, передающаяся через колонну.

 - площадь подошвы фундамента.

H - глубина заложения фундамента.

 - расчётное сопротивление грунта принимается по таблицам СНиПа

Из этой формулы определяется требуемая площадь подошвы фундамента:

=

. Расчёт фундаментной подушки

Конструктивные особенности фундаментов.

При расчете ленточного фундамента выделяется участок стены длиной 1 метр и по приходящейся на него нагрузки определяют требуемую ширину фундамента. Сечения фундаментной подушки определяется по максимальному изгибающему моменту М_max. М_max берется с эпюры изгибающих моментов.

Исходные данные: Жилое гражданское здание 1 этаж. Стены 510мм. Грунт с расчетным сопротивлением R_грунта=18т/м². Глубина заложения фундамента. Расчетная постоянная нагрузка N=15т. Бетон марки М300. R_гр=18т/м². Арматура класса А300. H=1,5м. b=500мм

Расчёт:

)        определяем требуемую площадь сечения фундамента:

 = =

т.к принимаем длину фундамента 1м. определяем ширину а=0.41м:1м= 0.41м.

Принимаем фундаментную подушку ФП-8 шириной 1600 мм.

Требуемая площадь сечения фундамента

N - расчётная нагрузка, т

 - расчётное сопротивление грунта,

усреднённый объёмный вес фундаментного грунта на его уступок.

H - Глубина заложения фундамента,

)        Определяем фактическую площадь подошвы фундамента:

F = 1м

)        Определяем давление грунта под подошвой фундамента

 =  =  = 10.25

 - давление под подошвой фундамента.

4)      Определяем консольное плечо для определения максимального изгибающего момента:

l = м.

а - сторона подошвы;

b - сторона сечения.

)        Определяем максимальный изгибающий момент под подошвой фундамента:

 = 0.12 тм

6)      Определяем требуемую площадь сечения арматуры в подошве фундамента:

 =  = 0.2

7)      Принимаем шаг рабочей арматуры 300 мм. и определяем количество стержней:

n =  +

n - количество стержней

)        Зная  по таблице подбираем

9)      Поперечную арматуру принимаем 6А240 с шагом 300 мм. и 270 мм., кол-во 9 штук

Рисунок 6.1
