Курсовая работа

Проект малоэтажного жилого дома

Содержание

Введение

. Характеристика района строительства

. Объемно-планировочное решение

. Конструктивное решение

. Наружная и внутренняя отделка

. Инженерное оборудование

. Теплотехнический расчет наружной стены

. Технико-экономические показатели

Библиографический список

Введение

Строительство малоэтажных зданий широко распространено не только в сельской местности. В последнее время оно все больше расширяется в малых и средних городах на специально отведенных земельных участках. Имеет место и строительство коттеджей. В зарубежной практике особенно интенсивно строительство малоэтажных зданий ведется в странах Западной Европы и Японии. В малоэтажном строительстве характерно стремление к повышению экономической эффективности, с целью приближения его к многоэтажному строительству.

Внимание к малоэтажному строительству возрастает, несмотря на то, что эта застройка характеризуется небольшой плотностью жилого фонда и в соответствии с этим относительно высокой стоимостью благоустройства на единицу полезной площади. Однако у малоэтажного строительства есть существенные преимущества. Прежде всего это непосредственная связь с природным окружением, возможность организации досуга на свежем воздухе, возможность иметь в жилище здоровый микроклимат. Создаются более благоприятные условия для социальных контактов при хорошей изоляции жилища. И, наконец, возможность организации приквартирных участков, что является характерной особенностью всякой малоэтажной застройки (это является особенно важным в сельской местности для ведения подсобного хозяйства). Здесь достоинства индивидуального дома приближены к комфорту городского многоэтажного дома, а наличие небольшого озелененного участка рядом с жилищем улучшает условия проживания. Вместе с тем, для малоэтажного строительства характерны более простые методы возведения зданий (применение облегченных конструкций, более дешевых материалов, упрощенные системы инженерного оборудования). Таким образом, малоэтажное строительство получает распространение и в нашей стране.

1. Характеристика района строительства

Район строительства - город Москва.

Расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки t_н = -11°С;

Средняя температура периода со средней суточной температурой воздуха ниже или равной 8°С, t_от.пер.= -3,4°С;

Продолжительность периода со средней суточной температурой воздуха ниже или равной 8°С, z_от.пер.= 202;

Средняя месячная относительная влажность воздуха в 15 ч наиболее холодного месяца: 85%;

Преобладающее направление ветра за декабрь - февраль: СЗ;

Абсолютная максимальная температура воздуха: 41°С;

Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца: 36 %;

Преобладающее направление ветра за июнь - август: СЗ.

2. Объемно-планировочное решение

Здание в плане имеет прямоугольную конфигурацию. Размеры в осях 21,00м х 13,50м. Количество этажей - 2. Высота этажа - 3 м. Число квартир на этаже - 4 трехкомнатные.

В состав квартир входят жилые комнаты, кухня, раздельный или совмещенный санузел (по выбору), передняя, балконы.

Проход из кухни в общую комнату - через коридор, но возможно сделать арку в перегородке между кухней и общей комнатой или соединить их, так перегородка не является несущей, а просто разделяет помещение. В квартире две спальни, разделенные перегородкой. Балкон очень удобен в теплое время года. Спальни расположены изолированно от санитарного узла, но с удобной связью с ним.

Окна и двери деревянные из массива дуба. Двери из квартиры открываются во внутрь, чтобы открытая дверь не создавала помех на лестнице. Окна открываются в комнату - это удобно при их уборке. Окна в проекте с двойным остеклением, что повышает звукоизоляцию и препятствует проникновению пыли и запахов с улицы. Входные двери запроектированы деревянные двупольные, усиленные.

Вход в подъезд снабжен тамбуром (шлюзом), что позволяет избежать проникновения холодного воздуха в подъезд.

Лестницы в данном проекте предусмотрены деревянные. Выход на чердак с площадки последнего этажа выполнен в виде люка со стремянкой к нему.

Стены выполнены из силикатных кирпичей.

Во внутренних стенах кухонь и санитарных помещений располагаются вентиляционные каналы.

Перегородки в здании выполняются из силикатного кирпича толщиной 120 мм.

Крыша здания - вальмовая по деревянным стропилам. Представляет собой систему прогонов, стоек и стропильных брусьев. Кровля из металлочерепицы.

Водоотвод - неорганизованный.

Основными объёмами здания по высоте являются 2 основных этажа и чердак. Высота этажа 3.000м.

За относительную отметку 0.000 прията отметка уровня пола 1-ого этажа.

3. Конструктивное решение

Здание возводится из виброкирпичных панелей имеет бескаркасную конструктивную схему с поперечными и продольными несущими стенами.

Фундамент.

В данном курсовом проекте фундамент по заданию - ленточный.

Наружные стены.

Наружные стены из силикатного кирпича. Толщина наружных стен обоснована теплотехническим расчетом (см. раздел 6) и составляет 510 мм. Внутренние продольные и поперечные стены - толщиной 380 мм также выполняются из виброкирпичных панелей. Для вентиляции кухонь и санузлов во внутренних стенах запроектированы дымовентиляционные каналы.

Перегородки.

Перегородки выполняются из гипсобетона и имеют толщину 120 мм.

Перекрытия.

Перекрытия выполнены по деревянным балкам. Панели опираются на наружные несущие стены.

На листе 5 замаркированы следующие позиции:

-я позиция - плита, длиной 6000мм*1500mm

-я позиция - плита, длиной 4800мм*1500mm

-я позиция - плита, длиной 2700мм*1500mm

-я позиция - плита, длиной 2700мм*1500mm

-я позиция - плита,длиной 3000мм*1500mm

-я позиция - плита,длиной 3600мм*1500mm

-я позиция - плита,длиной 3600мм*1500mm

-я позиция - плита,длиной 3900мм*1500mm

-я позиция - плита,длиной 3900мм*1500mm

-я позиция - плита,длиной 3900мм*1200mm

Полы.

Неотъемлемой частью перекрытий являются полы. Рациональное решение конструкции полов требует особого внимания, так как стоимость их близка к стоимости несущей части перекрытия, а затраты труда на их устройство в 2-4 раза выше. Конструкция пола зависит от назначения и характера помещений, где он устраивается. Конструкция пола состоит из покрытия (одежды) и основания под него. Для покрытий полов гражданских зданий применяют различные изделия из древесины, рулонных и плитных синтетических материалов, керамические и из естественного камня плитки.

Основанием полов служит ровная жёсткая поверхность, выполняемая из наливных материалов (бетон, цемент и др.) или сборных плит (древесно-волокнистых, гипсобе-тонных и др.). Для данного проекта конструкции полов разработаны и сведены в экспликацию (см. таблицу1).

Окна и двери.

Окна в проекте деревянные со спаренными створками, состоящие из коробки и переплетов. Остекление - двойное: стеклом толщиной 2.5 мм. Деревянные окна зданий массового строительства преимущественно выполняют из стандартных конструкций оконных блоков со светопрозрачным заполнением из силикатного стекла или стеклопакетов. Входные двери запроектированы деревянные двупольные усиленные. Внутренние двери также имеют деревянную конструкцию. Они разрабатываются одно- и двухпольными, глухими и остеклёнными. (см. таблицу 2)

Перемычки.

Перемычки в здании сборные железобетонные (см. таблицу 3).

Крыша.

Крыша здания стропильная, вальмовая. Представляет собой систему прогонов, стоек и стропильных брусьев. Угол наклона обоих скатов - 45% Кровля из металлочерепицы. Водосток - неорганизованный. Места пересечения крыши дымовентиляционными блоками изолированы "воротниками" из оцинкованной стали.

Расшифровка позиций к схеме расположения стропил (лист 5):

-я позиция: стропильная нога, длина которой 7600мм;

-я позиция:мауэрлат, длина которого 9600мм;

-я позиция: стропильная нога, длина которой 540000мм;

Лестница

Лестницы в данном проекте предусмотрены деревянные. Ширина лестничного марша - 1270 мм, количество ступеней - 10. Ограждения на лестнице выполняют деревянные балясины с поручнем. Высота ограждения равна 1000 мм по вертикали (от поверхности проступи до верха поручня). Ступени шириной 300мм, высотой 150мм.

Балконы.

Балконы ограждены с двух сторон барьером высотой 0.9 м. Балкон состоит из несущей конструкции, пола и ограждения.

Таблица 1 - Экспликация полов

Тамбур, коридор, санузел 1-го этажа    2             Плитки керамические

Цементно-песчаный раствор

Подстилающий слой из бетона, класс В7,5

Гидроизол 2 слоя

Стяжка из бетона класса В 12,5

Щебень, втрамбованный в грунт

Грунт основания15

Коридор           5             Щит паркетный однослойный

Мастика клеящая

Стяжка из цементно-песчаного раствора М150

Гидроизол 1 слой

Плиты древесноволокнистые

Панель междуэтажного перекрытия18

...2

,5

Таблица 2 - Спецификация заполнения оконных и дверных проемов, перемычек

4. Наружная и внутренняя отделка

Отделка фасадов выполнена фактурным слоем цементно-песчаного раствора толщиной 10мм. Отделка внутренних поверхностей стен достигается путем заделки швов, последующей окраски или оклейки обоями. Ведомость внутренней отделки представлена в таблице 4.

Таблица 4 - Ведомость внутренней отделки

5. Инженерное оборудование

Водопровод - хозяйственно-питьевой, от внешней сети, расчетный напор у основания 35,0 м.

Канализация - хозяйственно-бытовая в городскую сеть, водосток внутренний с выпуском на отмостку.

Отопление - водяное центральное со стальными конвекторами типа «Аккорд», температура теплонасителя 105...70°С.

Вентиляция - естественная.

Горячее водоснабжение - от внешней сети, расчетный напор у основания стояков 39,0 м.

Газоснабжение - от внешней сети к кухонным плитам.

Электроснабжение - от внешней сети, напряжение 380/220 В.

Освещение - лампами накаливания.

Устройство связи - телефонизация, радиотрансляция, коллективные телеантенны.

6. Теплотехнический расчет наружной стены

Район строительства - Москва.

Стены выполнены из силикатного кирпича. С внутренней стороны стена отделана слоем известково-песчаного раствора толщиной 10 мм. Наружная поверхность стены офактурена слоем сложного раствора толщиной 20 мм.

Температура внутреннего воздуха t_в=18° С.

Относительная влажность воздуха j=55%.

Зона влажности - нормальная.

Режим помещения - нормальный.

Условие эксплуатации конструкции - Б.

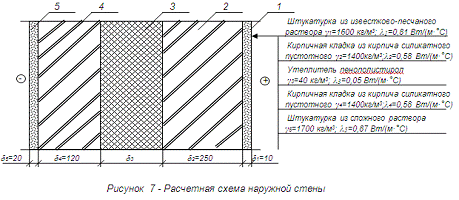

Таблица 5 - Материалы, используемые при возведении стены

t_Н=-27°С;

t_В=+18°С;

a_В=8,7 Вт/(м×°С);

Dt_Н=4,0°С

 °С/Вт;

z_от.пер.=198 суток;

t_от.пер.=-2,4 °С;

ГСОП=(t_В- t_ОП) z_от.пер=(18+2,4) 198=4039,2

Методом интерполирования R₀=2,81°С/Вт;

a_Н=23 Вт/(м²×°С);

d₄=0,154м.

Толщина утеплителя - 0,160м. Размеры плиты утеплителя - 600´300´1600мм.

7. Технико-экономические показатели

1 Площадь застройки П_з

площадь, заключённая в пределах внешнего периметра здания на уровне первого этажа.

П_з=300,15 м²

2 Жилая площадь П_ж

сумма площадей всех жилых комнат.

П_ж=129,02 м²

3 Подсобная площадь П_п

сумма площадей всех подсобных помещений.

4 Общая площадь П_о

сумма площадей жилых и подсобных помещений.

П_о=156,8 м²

5 Строительный объём О_с

произведение площади горизонтального сечения здания на уровне окон первого этажа на высоту от уровня пола первого этажа до верха теплоизоляционного слоя покрытия верхнего этажа.

О_с=1572,79м³

6 Показатель целесообразности соотношения жилой и общей площади К₁

К₁= П_ж/П_о=129,02/156,8=0.82

7 Показатель экономичности использования строительного объёма К₂

К₂= О_с/П_ж=12,19 м

фундамент перекрытие стена жилой дом

Библиографический список

1.СНиП 2.08.01-89*. Жилые здания. Нормы проектирования. - М.: Стройиздат, 1995.

.СНиП П-3-79*. Строительная теплотехника. Нормы проектирования. - М.: Стройиздат, 1995.

.СНиП 23.01-99. Строительная климатология. Нормы проектирования. - М.: ГУПЦПП, 2000.

.Маклакова Т.Г., Нанасова СМ. Конструкции гражданских зданий: Учебник. - М.: Издательство АСВ, 2000.

.Дегтев И.А., Черныш Н.Д., Коренькова Г.В.. Окна и двери жилых, общественных и производственных зданий. Методические указания к выполнению курсовых проектов и квалификационной работы по дисциплине «Архитектура» для студентов строительных специальностей. - Белгород, БелГТАСМ, 2000, 46 с.

.Черныш Н.Д., Дегтев И.А., Коренькова Г.В. Отделка гражданских и производственных зданий. Методические указания к выполнению квалификационной работы. - Белгород, БТИСМ, 1997, 56 с.

.Дегтев И.А., Коренькова Г.В., Черныш Н.Д. Полы. Учебное пособие. - М.: Издательство АСВ, 1998, 198 с.

.ГОСТ 21.101-97. Основные требования к проектной и рабочей документации. М.: Госстрой России, 1998.

. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. - М.: Высшая школа, 1975, 320 с.
