1 АРХИТЕКТУРНО - СТРОИТЕЛЬНАЯ ЧАСТЬ
.1 Генеральный план
Генплан представлен жилой зоной г. Киров.
Рельеф участка застройки относительно ровная площадка с уклоном по
сторонам света (с юго-запада на северо-восток).
Кроме него на участке расположены: Хоз постройки, стадион, баскетбольная
площадка, трибуны, площадка, сад, жилой квартал, электроподстанция.
При размещении зданий на генплане учтены функциональные назначения
зданий.
Экспликация
|
Наименование
|
|
1
|
Строящееся здание
|
|
2
|
Хозяйственные постройки
|
|
3
|
Стадион
|
|
4
|
Баскетбольная площадка
|
|
5
|
Трибуны
|
|
6
|
Площадка
|
|
7
|
Сад
|
|
8
|
Электроподстанция
|
|
9
|
Жилой квартал
|
Расчёт вертикальных отметок углов здания
Исходные данные
Топографический план в масштабе 1:500
Сечение рельефа местности через 0,5м
Размеры здания
Длина - 64м
Ширина - 42 м
Уклоны отмостки здания должны находится в пределах
или
.
Планировка
вертикальной поверхности здания изображена на
рисунке
1
Рисунок 1- Планировка вертикальной поверхности
Расчёт
вертикальных отметок углов здания
h1 = 183
0,5/ 29= 0,24
Нч
= 182.69
h2 = 183 0,5/ 40= 0,47
Нч
= 182.37
h3 = 183 0,5/ 36= 0,31
Нч
= 182.46
h 4 = 183,00
Нч
=182.58
Уклон
отмостки здания принимаем 0,01
Расчёт
проектных отметок углов здания
Определяем
среднюю отметку
Нсрсущ=H1+H2+H3+H4/4,м
Нсрсущ
182.69+182.37+182.46+182.58/4=182.77
Н1
= Н4 - I
d1-4
Н1
= 182.58-0,0134= 182.98
Н2
= Н1 - I d1-2
Н2
= 182.69-0,0140 =182.91
Нз
= Н2 - I d2-3
Нз
=182.37+0,0136 =182.52
Н4
= Н3 - I d3-4
Н4=
182.46+0,0130 =182.69
Определяем
отметку уровня чистого пола
Отметка уровня чистого пола определяем путём завышения
максимального значения проектной отметки угла здания на 1,2м
Определяем относительные отметки углов здания, м
Hур.пола
= Нmax + 1, 2 м
Hур.пола
= 182,92+ 1,2=183,22
∆H1 = 182.69- 183,22= -0,53
∆H2 = 182.37- 183,22= -0,85
∆H3 = 182.46- 183,22= -0,76
∆H4 = 182.58- 183,22= -0,64
1.2 Объемно-планировочное решение
Здание -2-этажная школа, район застройки - г. Киров.
Проектируемое здание Школа без подвала. На первом этаже размещаются
помещения: учебные классы, мастерские, комната продленного дня, кабинет врача,
кабинет директора, канцелярия, обеденный зал, гимнастический зал, кладовые
инвентаря и т. д.
Высота здания 10,5м.
Высота этажей с первого по второй составляет 3,3м.
В плане здание имеет неправильную геометрическую форму.
Размеры здания в плане по крайним осям: длина 64м, ширина 42м.
Эвакуация людей осуществляется по двум лестницам с 2 этажа.Cо второго этажа эвакуация
осуществляется по лестничным клеткам на первый этаж, а затем на улицу.
Экспликация помещений
|
Наименование помещений, их
число и площадь
|
Площадь м2
|
|
1
|
Вестибюль
|
186,2
|
|
2
|
Комната мастера,
инструментальная
|
11,3
|
|
3
|
Мастерская для практикумов
|
65,5
|
|
4
|
Металлическая мастерская
|
69,8
|
|
5
|
Деревообрабатывающая
мастерская
|
66,6
|
|
6
|
Лаборатория биологии
|
76,7
|
|
7
|
Кабинет родного языка
|
47,1
|
|
8
|
Туалеты для учащихся
|
35,4
|
|
9
|
Комнаты продленного дня
|
116.9
|
|
10
|
Классные помещения
|
110,6
|
|
11
|
Венткамера
|
27,3
|
|
12
|
Электрощитовая
|
9,5
|
|
13
|
Кабинет врача
|
14,1
|
|
14
|
Кабинет директора
|
13,1
|
|
15
|
Канцелярия
|
8,4
|
|
16
|
Обеденный зал
|
117,5
|
|
17
|
Кухня-заготовочная
|
36,4
|
|
18
|
Моечная
|
19,3
|
|
19
|
Кладовая для сухих
продуктов
|
8,4
|
|
20
|
Кладовая овощей
|
7,6
|
|
21
|
Овощной цех
|
8,1
|
|
22
|
Мясорыбный цех
|
8,2
|
|
23
|
Гардеробная для персонала
|
15,8
|
|
24
|
Охлаждаемая камера
|
13,2
|
|
25
|
Загрузочная
|
12,8
|
|
26
|
Комната инструктора
|
9,3
|
|
27
|
Снарядная
|
14,6
|
|
28
|
Гимнастический зал
|
290,2
|
|
29
|
Раздевальные с душем
|
55,8
|
|
30
|
Тепловой узел
|
12,0
|
|
31
|
Туалеты для персонала
|
5,4
|
|
32
|
Рекреации и коридоры
|
207,1
|
|
33
|
Кладовая уборочного
инвентаря
|
6,3
|
.3 Теплотехнический расчет конструкций и определение глубины заложения
фундамента
Теплотехнический расчет. Запроектировать наружную стену жилого здания
г.Киров.
Расчет веден на основании СниП 23-01-99* «Строительная климатология» и
СниП 23 - 02 - 2003* «Тепловая защита зданий». Район строительства г.Киров.
Город находится во влажной зоне, влажностный режим помещения сухой.
Условия эксплуатации наружной стены принимаем в зависимости от
влажностного режима помещения и зоны влажности.
Характеристика стены
|
№
|
Конструкция стены
|
Толщина слоя δ(м)
|
Плотность ρ(кг/м3)
|
Коэффициент
теплопроводности λ(Вт/м0с)
|
|
1
|
Газобетонные блоки
|
0,3
|
600
|
0,14
|
Для определения приведения термического сопротивления теплопередачи
необходимо определить величину градусы-сутки отопительного периода - Ddc0сут.
Dd=(tint-tht)*zht
где tint - расчетная средняя температура внутреннего
воздуха здания;
tht и zht - средняя температура наружного
воздуха и продолжительность отопительного периода со среднесуточной
температурой наружного воздуха не более 80с.
tht=
-5,4; zht =231
Dd=(18-(-5,4))х231=5405,4
Определение термического сопротивления
Rreg=aDd+b;
В зависимости величины Dd
относительного периода определения нормируемое значение сопротивления
Rreg=aDd+b
где а=0,00035;
в=1,4;
Rreg=0,00035х5405,4+1,4=3,2
Определяем требуемую толщину стены из газобетона марки D300:
Толщина стены = R x λ = 3,2 м2°C/Вт x 0,088 Вт/м∙°С = 0,28
м
Окончательно принимается толщина стены δ=0,30м
Определение глубины заложения фундамента. Район строительства г. Киров.
Расчет ведем на основании СНиП «Основания и фундаменты» и СНиП «Строительная
климотология».
Грунт основания - песок средней крупности. Минимальная относительная
отметка угла здания -1,56м. Здание без подвала.
Определяем
нормативную глубину сезонного промерзания грунта на открытой оголенной от снега
горизонтальной площадки при уровне подземных вод, расположенном ниже глубины
сезонного промерзания. Нормативную глубину сезонного промерзания грунта
, при отсутствии данных многолетних наблюдений следует
определять по формуле:
где
- величина, принимаемая равной в м;
песок средней крупности - 0,30;
-
безразмерный коэффициент, численно равный сумме абсолютных значений
среднемесячных отрицательных температур за зиму в данном районе, принимаем по
СНиП «Строительная климатология».
Глубина
сезонного промерзания,
,м
,
где
- коэффициент, учитывающий влияние теплового режима
сооружения, принимаемый по таблице 1 СНиП.
,
где
- глубина промерзания грунта;
-
минимальная относительная отметка угла здания
Минимальная
глубина заложения фундамента, H, м
,
Исходные
данные:
- песок средней крупности,
- на г. Киров.
- здание
без подвала и расчётная среднесуточная температура воздуха в помещении,
примыкающего к фундаментам
Расчёт
.4
Конструктивное решение здания
Общеобразовательная школа в 2 этажа. Конструктивная схема
здания с поперечным расположением плит перекрытия. Пространственная жесткость здания обеспечивается: каркасом; плитами перекрытия; заполнение швов между плитами бетоном класса В15 на
мелком заполнителе. Такое перекрытие представляет собой горизонтальный диск,
обеспечивающий прочность здания.
1.4.1 Фундаменты
Фундаменты двух видов: монолитные и стаканного типа под колонны.
Монолитные состоят из монолитных участков, уложенных на песчаную подготовку,
тщательно подготовленную, утрамбованную, высотой 100 мм. Используется цементный
раствор М50. Фундаменты стаканного типа устанавливаются на монолитную
подготовку.
Глубина заложения фундаментов принята по расчету и составляет -2,м.
Отмостка предусмотрена по всему периметру здания и решена в виде
асфальтированной полосы на щебеночном основании шириной 1м, с уклоном от стены
равным 2%.
.4.2 Каркас здания
Перекрытия. Перекрытия приняты в виде сборочных ж/б панелей с круглыми
пустотами толщиной 220мм опирающихся на ригеля.
Стыки между плитами заделываются цементным раствором.
Спецификация железобетонных элементов
Спецификация железобетонных элементов
|
Поз.
|
Обознач.
|
Наименование
|
Количество
|
Масса т
|
Прим.
|
|
Фундаменты
|
|
1
|
ФМ 12.24
|
Фундаментная монолитный
|
3643
|
1,9
|
|
|
2
|
ФБС 3.24
|
Фундаментный блок
|
105
|
0,96
|
|
|
Плиты покрытий
|
|
1
|
1П1
|
Плита многопустотная
|
20
|
4,73
|
|
|
2
|
1П2
|
Плита многопустотная
|
36
|
4,35
|
|
|
3
|
1П4
|
Плита многопустотная
|
40
|
2,10
|
|
|
4
|
1П5
|
Плита многопустотная
|
108
|
1,70
|
|
|
5
|
1П6
|
Плита многопустотная
|
72
|
1,60
|
|
|
6
|
1П7
|
Плита многопустотная
|
76
|
1,50
|
|
|
7
|
1П10
|
Плита многопустотная
|
36
|
1,10
|
|
|
8
|
1П11
|
Плита многопустотная
|
36
|
0,70
|
|
|
Лестничные площаки и
лестничные марши
|
|
1
|
ЛП 15-30
|
Лестничный площадка
|
6
|
1,65
|
|
|
3
|
ЛМ 13-27
|
Лестничный марш
|
12
|
2,35
|
|
|
1
|
ПП 60.15
|
Парапетная панель
|
32
|
0,2
|
|
|
2
|
ПП 45.15
|
Парапетная панель
|
48
|
0,15
|
|
|
|
|
|
|
|
|
.4.3 Стены
В качестве наружной стены используется газобетонные блоки.
.4.4 Перегородки
Перегородки толщиной 120 мм.
Перегородки опираются на плиты перекрытия через слой цементного раствора
и крепятся к стенам и перекрытиям.
Санузлы располагаются в отдельных сантехнических кабинах.
.4.5 Окна и двери
Окна приняты с раздельными деревянными пролётами, остекление двойное,
выполнены из обычного стеклопакета шириной 1500 мм, расположенные в местах
необходимого светоосвещения
Двери приняты одно - и двухпольные, наружные - деревянные, внутренние с
щитовыми дверными полотнами, глухие.
Спецификация окон и дверей
|
Поз.
|
Обозначение
|
Наименование
|
Кол-во
|
|
1
|
2
|
3
|
4
|
|
Окна
|
|
1
|
ОК-1
|
Окно
|
100
|
|
2
|
Окно
|
5
|
|
Двери
|
|
1
|
ПР-1
|
Межкомнатная
|
8
|
|
2
|
ПР-2
|
Межкомнатная
|
4
|
|
3
|
ПР-3
|
Входная
|
3
|
|
4
|
ПР-4
|
Входная двустворчатая
|
6
|
|
5
|
ПР-5
|
Межкомнатная двустворчатая
|
6
|
1.4.6 Лестницы
Основные лестницы приняты сборные ж/б, двухмаршевые, состоящие из целых
маршей с полнотелыми ступенями и цельных площадок.
Лестничные площадки опираются на боковые стены лестничной клетки,
лестничные марши - на выступы площадок и крепится к ним. Ограждение лестницы
высотой 0,8 м
Вход на крышу предусмотрен с площадки чердака по стальной лестнице.
.4.7 Крыша, кровля
В здании запроектирована плоская крыша. Выполнена из готовых кровельных
ребристых плит с заделкой деформационных швов. Уклон кровли составляет 5%.
Отвод воды с крыши осуществляется через внутренний организованный
водоотвод, там находятся 4 водоприёмные воронки диаметром 104мм .
.4.8 Полы
В классах, коридорах пол из линолеума, а в санузлах предусмотрена
керамическая плитка на прокладке из рубероида и цементно-песчаной стяжки.
Основанием для подстилающего слоя служит плита перекрытия.
.5 Отделка здания
.5.1 Внутренняя отделка помещений
Внутренняя отделка: стены и перегородки комнат оклеиваются обоями. Стены
санузлов покрываются масленой краской и местами облицовываются керамической
плиткой до 0.6м вдоль фронта оборудования. Стены лестничных клеток покрываются
масленой краской за два раза, потолки окрашиваются водоэмульсионной краской.
1.5.2 Наружная отделка здания
Наружние стены здания оштукатуриваются.
.6 Сведения об инженерном оборудовании
.6.1 Санитарно-техническое оборудование
Водопровод - хозяйственно питьевой от городской сети.
Канализация - хозяйственно-бытовая в городскую сеть, с установкой
унитазов, ванн, умывальников, раковин и моек.
Водосток: внутренний с выпуском на отмостку.
Отопление центральное, водяное от городской сети, система однотрубная.
Нагревательные приборы - чугунные радиаторы.
Горячее водоснабжение - городская сеть.
Вентиляция - естественная по каналам внутренней стены.
.6.2 Электрические устройства
Электроснабжение от городской сети с установкой скрытой проводки
Электроснабжение - городская электросеть с номинальным напряжениям 220/380В.
Для подключения бытовых приборов, электрощитки расположены на лестничных
клетках.
Освещение: лампы накаливания.
.6.3 Слаботочные устройства
Устройство связи - радиотрансляция, кабельное телевидение, телефон.
2 РАСЧЁТНО-КОНСТРУКТИВНАЯ ЧАСТЬ
.1 Исходные данные
Расчёт железобетонной плиты с круглыми пустотами марки ПК60.15.
Длина плиты номинальная - ln=6,0м;
Ширина плиты номинальная - bn=1,5м;
Длина плиты конструктивная - lк=5,98м;
Ширина плиты конструктивная - bк=1,49м;
Назначение - плита покрытия;
Рабочая арматура - А-600 (А-IV);
Поперечная арматура - В 500 (Вр I);
Плита опирается на кирпичные стены по осям А и Б;
Сечение
плиты
Бетон
Б20
Rb=11,5МПа= 1,15
кН/см2 (таб.13)
Rbt = 0,9 МПа =
0,09 кН/см2
- для
бетона естественного твердения
Еb =
27*103 МПа = 2700 кН/см2
Rb*
= 11,5 * 0,9 = 10,35 МПа = 1,035 кН/см2
Rbt*= 0,9 * 0,9 = 0,81 МПа = 0,081 кН/см2
Арматура
А-600 Rs = 680 МПа = 68 кН/см2 Арматура В 500 d=4мм
Rsw = 265 МПа = 26,5 кН/см2
.2
Сбор нагрузок
Коэффициенты
надёжности - из СНиП 2.01.07-85 «Нагрузки и воздействия».
Нагрузка
на 1м2 перекрытия собирается в табличной форме.
Нагрузка
на 1 пог. м плиты:
qI = q*bн
qI = 5,4*1,5 =
9,05 кН/м
Таблица
1- Нагрузка на 1м2 перекрытия, кН/м2
|
Наименование нагрузок и
подсчёт
|
Нормативная нагрузка
|
 Расчётная нагрузка
|
|
|
1. Постоянная
нагрузка
|
|
Линолеум
|
0,10
|
1,2
|
0,12
|
|
Цементно- песчаная стяжка
|
0,38
|
1,3
|
0,49
|
|
звукоизоляция
|
0,25
|
1,2
|
0,30
|
|
Ж/Б плита 28,25/1,5*6,0
|
3,14
|
1,1
|
3,45
|
|
2. Временная нагрузка
|
|
Временная на перекрытия
жилого дома
|
1,5
|
1,3
|
1,95
|
|
q = 4,64
|
|
q = 5,4
|
Конструктивная и расчётная схемы плиты
Конструктивная
схема
lсв = 6000 - 100
- 80 = 5820мм;
lо = lк -
2lоп/2
lо =5980 - 5820
= 160мм;
lо = расчётный
пролёт;
lсв = пролёт в
свету.
lоп = 160/2 =
80мм;
lсв =5820 + 80 =
5900 = 5,9мм.
Ммах
= ql02/8;
Qmax = ql0/2;
Ммах
= 9,05*5,92/8 = 39,4 кН/м;
Qmax =
9,05*5,9/2 = 26,6 кН/м.
Расчётная
схема
.4
Расчёт плиты по первой группе предельных состояний (расчёт нормальных сечений)
Для
расчёта поперечного сечения многопустотной плиты приводят к эквивалентному
двутавровому сечению, заменяя круглые пустоты на эквивалентные прямоугольные.
Конструктивное
сечение
А
= 0,907*d;
B = 0,866*d;
А
= 0,907*159 = 144,2мм;
В
= 0,866*159 = 138мм.
Изымаем
из сечения плиты прямоугольники и получаем двутавр.
Расчетное
сечение
Рабочая
высота сечения ho:
,
где
а = 30мм - защитный слой бетона
Расчётная
ширина полки, вводимая в расчёт, не должна превышать значения:
Оставляем
для расчёта меньшее из двух значений
.
Определяем
положение нейтральной оси рассматриваемого сечения:
Мсеч
= 1,035*146*4,1(19 - 4,1/2) = 10501кН*см
М
= 3940 < 10501кН*см
Так
как знак в неравенстве не изменился, нейтральная ось проходит в полке. В этом
случае двутавровое сечение рассчитывается как прямоугольное с размерами
.
Определение
площади сечения арматуры
Определяем
коэффициент А0:
По
А0 = 0,07 определяем:
и
При
<
расчётное
сопротивление арматуры класса А-600 должно быть умножено на коэффициент условий
работы
Принимаю
4 d10 А-600 с Аspфак = 2,77см2.
.5
Расчёт прочности наклонных сечений
Проверяем
необходимость расчёта поперечной арматуры:
,
где
= 0,6 - для тяжёлого бетона
Следовательно,
расчёт поперечной арматуры не требуется, ставим её из конструктивных
требований.
На
приопорных участках ставим каркасы (КР1) с шагом S = 100мм
, должно быть кратно 50мм.
Диаметр
поперечных стержней принимаем независимо от диаметра рабочей арматуры.
Принимаем по рабочему чертежу d4 В500 Аsw = 5*Asw1 = 5*0,13 = 0,65см2.
Проверка
прочности сжатого бетона между наклонными трещинами
- для
тяжелых бетонов
Прочность
обеспечена.
.6
Проверка прочности по наклонной трещине. Конструирование элемента.
qsw - усилие в
хомутах на единицу длины
Для
хомутов, устанавливаемых по расчёту должно соблюдаться условие:
где
- для тяжёлого бетона
-
коэффициент, учитывающий влияние продольных сил
где
N = P - усилие предварительного обжатия
P = N = бsp*Asp = N = 45*3,30 = 148,5кН
-
коэффициент, учитывающий влияние сжатых полок в тавровых элементах
При
этом
принимается не более
см
- в
формулу 23 подставляем
Суммарный
коэффициент:
- должен
быть не более 1,5
+0,21+0,05
= 1,26 < 0,5
- условие
выполнено.
Qb - поперечная
сила, воспринимаемая бетоном
C - длина
проекции наиболее опасного наклонного сечения на продольную ось элемента
-
для тяжёлого бетона
Qb = 26,6 <
87,3кН
Qsw - поперечное
усилие, воспринимаемое хомутами
Qsw = 26,6кН
< Qb + Qsw =
87,3 + 66,7 = 154кН
Прочность
обеспечена, так как плита высотой 22см < 30см, каркасы размещаются только на
приопорных участках; в середине пролёта поперечная арматура не ставится.
3 ОРГАНИЗАЦИОННО-СТРОИТЕЛЬНАЯ ЧАСТЬ
.1 Общие указания
Работы выполнять в соответствии с правилами производства и приёмки
строительно-монтажных работ и соблюдением технологии строительного
производства, изложенными в соответствующих главах СНиП 3.01.01-85.
До начала производства основных строительно-монтажных работ на строительной
площадке должны быть выполнены следующие подготовительные работы:
срезка растительного слоя грунта бульдозером Д-259 с сохранением его для
озеленительных работ;
создание геодезической основы на строительстве;
выполнение земляных и планировочных работ;
устройство временных автодорог в соответствии со стройгенпланом;
установка временных зданий и сооружений, устройство временных инженерных
сетей;
организация складских площадок, площадок для укрупнительной сборки,
устройство навесов для хранения оборудования и материалов.
Работы по рытью котлована выполнять экскаватором ЭО-33211. Зачистка дна
котлована выполняется вручную. Лишний грунт вывозится автосамосвалами МАЗ-5166
в отведенное место.
Монтаж конструкций подземной части здания намечено выполнять
автомобильным краном марки КС-5476.

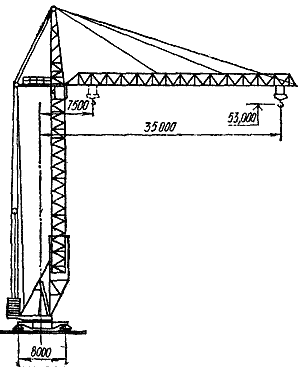

Монтаж конструкций надземной части здания намечено выполнять башенным
краном марки КБ-403Б.4.
Отделочные работы намечено осуществлять:
штукатурные - штукатурной передвижной станцией ПШС-2М с применением
растворонасосов СО-48А и затирочных машин СО-112;
малярные -сиспользованием малярной станции СО-115, шпаклевочной установки
ЭО-53, краскопульта ручного СО-20А, краскораспылителей ручных СО-19А, СО-24А,
электрокраскопульта СО-61. В комплекс строительства входит строительство
внутриплощадочных сетей.
.2 Технологическая карта
Технологическая карта разработана на облицовку внутренних поверхностей
глазурованными керамическими плитками. Глазурованные керамические плитки
применяют для облицовки поверхностей, которые должны отвечать повышенным
санитарно-техническим требованиям, а также обладать устойчивостью при
эксплуатации в условиях повышенной влажности. Поверхности, облицованные
керамической плиткой, имеют и декоративное назначение.
В состав работ, предусмотренных картой, входят:
подготовка поверхностей;
облицовка поверхностей глазурованной плиткой на цементом растворе;
отделка поверхностей, облицованных глазурованной плиткой.
Калькуляция трудозатрат на облицовку стен керамической плиткой
|
№ п/п
|
Наименование процесса
|
Ед. изм.
|
Кол-во
|
Затраты труда
|
Состав звена
|
Продолжи- тельность смены
|
|
|
|
|
Рабочих чел-ч
|
Машинист. маш-ч
|
|
|
|
1
|
Подача плитки
|
100т
|
8,05
|
14,5
|
7,1
|
Машинист 6 р.- 1 Такелажник
2 р-1
|
4
|
|
2
|
Подача раствора в ящиках
|
М3
|
23,4
|
25,7
|
12,4
|
Машинист 6 разр.-1
|
6
|
|
3
|
Облицовка поверхностей
глазурированой плиткой
|
100М2
|
445
|
64,8
|
-
|
Машинист 6 разр.- 1
|
148
|
Организация и технология процесса
До начала работ по внутренней облицовке должны быть закончены все работы,
выполнение которых может привести к повреждению облицованных поверхностей: закончены
работы по устройству кровли, установлены коробки в дверных и оконных проемах, а
также закончены все виды скрытых проводок. До начала плиточных работ должно
быть выполнено следующее:
устроено основание под полы (гидроизоляция и стяжка по гидроизоляции);
смонтированы и спрессованы санитарно-технические разводки стояков к приборам
(отопительные, водопроводные и газовые);
установлены и обмурованы ванны;
поставлены пробки, крючья и кронштейны для навешивания
санитарно-технической и электротехнической аппаратуры.
При производстве облицовочных работ в зимних условиях необходимо
применять растворы с температурой не ниже +15 °С; в помещениях должна
поддерживаться температура не ниже +10 °С.
Толщина раствора между облицовываемыми поверхностями и облицовочными
глазурованными плитками должна быть не более 15 и не менее 7 мм; при креплении
плиток на мастиках слой мастики не должен превышать 3 мм. Толщина швов между
плитками не должна превышать 5 мм.
К началу работ по облицовке поверхностей глазурованными плитками должна
быть спланирована строительная площадка и построены дороги и подъезды к зданию,
установлены подъемники для вертикального транспортирования материалов, отведено
место для хранения материалов, смонтированы установки для приема и
транспортирования раствора и другие приспособления, предусмотренные проектом
производства работ.
При облицовке стен глазурованными плитками на цементном растворе
отдельные неровности поверхности и отклонения от вертикали на величину,
превышающую 15 мм, выправляют цементным раствором. Исправление поверхностей
производят без заглаживания и затирки.
Бетонные поверхности при креплении плиток на
растворе насекают при помощи пневматического
пистолета-молотка 2КМР
При облицовке стен глазурованными плитками на цементном растворе отдельные
неровности поверхности и отклонения от вертикали на величину, превышающую 15
мм, выправляют цементным раствором. Исправление поверхностей производят без
заглаживания и затирки.
Бетонные поверхности при креплении плиток на растворе насекают при помощи
пневматического пистолета-молотка 2КМР. При облицовке стен, не имеющих
отклонений, превышающих допустимые, поверхности очищают от пыли, грязи, потеков
раствора и промывают водой. При наличии жирных пятен их удаляют, промывая 2-3 %
раствором соляной кислоты с последующей промывкой водой.
При облицовке поверхностей глазурованными плитками на мастике отклонение
облицовываемой поверхности от вертикали не должно превышать 5 мм на 1 м высоты.
При производстве внутренних облицовочных работ в помещениях высотой от пола
2,5 - 2,7 м применяют двухвысотный столик-подмости, для работы в помещении
высотой до 4 м применяют сборно-разборные передвижные подмости; при облицовке
стен лестничных клеток применяют универсальный складной двухвысотный
столик-подмости.
Раствор, применяемый для плиточных работ, доставляется на строительную
площадку самосвалом или растворовозом и разгружается а установку УПТЖР-2,5. Она
предназначена для приема, перемешивания и транспортирования по инвентарному,
растворопроводу жесткого раствора с осадкой конуса 8-6 см. Цикличное
транспортирование раствора к рабочему месту производится по резиновым
рукавам-шлангам.
На выходе раствора из шланга ставят передвижной гаситель, откуда раствор
подается в инвентарный поэтажный ящик для раствора.
При облицовке глазурованными керамическими плитками на цементном растворе
работы выполняются в следующей технологической последовательности:
провешивание и разметка поверхностей с установкой маяков;
сортировка плиток, при необходимости - резка и сверление в них отверстий;
увлажнение плитки и нанесение на тыльную сторону цементного раствора;
установка плиток на стену;
заполнение швов и очистка облицованной поверхности.
Провешивание стен выполняют в определенной последовательности. На
расстоянии 140-150 мм от потолка, а от углов примыкающих стен на расстоянии
50-60 мм, забивают гвозди (Их шляпки должны выступать из поверхности стены на
10-15 мм, т. е. на толщину будущей облицовки. По уровню шляпок забитых гвоздей
натягивают шнур. Гвоздь вбивают по середине натянутого шнура так, чтобы шляпка
гвоздя только касалась шнура.
Рабочий от шляпки гвоздя опускает отвес, а другой рабочий внизу стены
забивает гвоздь так, чтобы его шляпка касалась шнура отвеса. Гвоздь располагают
на высоте нижнего ряда будущей облицовки. Следующий гвоздь располагают на
середине высоты стены; его шляпка также должна касаться шнура отвеса.
Такую же операцию повторяют в другом углу стены, забивая последовательно
гвозди. Контролируя точность провешивания, натягивают шнур по диагоналям стены
и забивают гвоздь. После провешивания стены шляпки гвоздей будут находиться в
одной плоскости.
Гвозди, выступающие из плоскости стены на толщину облицовки, являются
марками - знаками, фиксирующими отдельные точки лицевой поверхности облицовки.
Вместо гвоздей при провешивании стен применяют инвентарные дисковые маяки
Их закрепляют гипсовым раствором к любой поверхности. При втапливании диска в
раствор он выдавливается через отверстия и, затвердев, закрепляет установленный
маяк. Провешивание плоскости стены для установки маяков и определение
необходимой толщины облицовки выполняют приемами, описанными выше. Маячную
струну (капроновую жилку толщиной 1 -1,5 мм) дискового маяка в зависимости от
толщины облицовки навешивают на одну из канавок втулки диска и закрепляют
стопорным винтов.
При провешивании поверхностей стен в небольших помещениях устанавливают
четыре марки, располагаемые по одной в каждом углу.
Завершив провешивание стен и установку марок, приступают к разметке.
Складным метром или рулеткой размечают ряды будущей облицовки, определяют
количество плиток, укладываемых в ряду. Характерные точки облицовываемой
поверхности, например углы, закрепляют опорными маяками т. е. облицовочными
плитками, установленными на гипсовом растворе. На протяженных участках
облицовки выкладывают маячные ряды.
Вертикальность установленных опорных маяков и маячных рядов проверяют
правилом с отвесом.
Подготовив поверхность, приступают к ее огрунтовке. Грунтовка придает
поверхности однородность, уменьшает ее пористость, усиливает антикоррозионные
свойства, увеличивает адгезию с последующими малярными слоями.
Подготовка под плитку заключается в огрунтовке поверхности. Грунтовки
бывают следующего назначения:
глубокопроникающие и укрепляющие старые основания;
уменьшающие и выравнивающие впитывающую способность основания;
улучшающие адгезию;
изолирующие;
антикоррозийные.
Огрунтовку начинают с отвода верха грунтовки по отбитой линии. Для этого
кисть прикладывают к стене и плавным движением руки ведут вдоль линии. Для
прямолинейности отводки можно применить линейку со скошенным торцом. На стены
грунтовку наносят плавными, но сильными движениями, сначала горизонтальными
полосами, а затем вертикальными движениями растушевывают ее
Такая двойная растушевка позволяет избежать пропусков. Кисть при этом
держат с небольшим наклоном к рабочей поверхности (примерно 70°).
Вначале полосы валик оставляет на поверхности большее количество
грунтовки, постоянно уменьшающееся и сходящее на нет в конце полосы. Поэтому
валиком прокатывают один-два раза по одному и тому же месту, растушевывая
состав. По стенам валик ведут сначала сверху вниз, затем снизу вверх - так
грунтовка равномернее распределяется по поверхности. Последующая полоса должна
перекрывать предыдущую на 2... 3 см, чтобы не было пропусков.
Установка маячных плиток
По периметру стен на отметке чистого пола при помощи уровня укладывают
деревянную рейку 5, которая служит для поддержания первого ряда облицовки. Если
по проекту нижний ряд облицовки должен быть из плинтусных плиток, то его
устанавливают после пастилки пола. Верх рейки должен совпадать с отметкой верха
будущего плинтусного ряда с учетом толщины горизонтального шва. Затем примерно
на 10 см выше линии будущей облицовки в углах стены забивают слесарным молотком
стальные штыри От них опускают вертикальные шпурыи закрепляют их за штыри,
забиваемые у пола. Эти шнуры остаются на стене на весь период работ. Они
указывают расположение плоскости и направление ее вертикальных швов.
Затем в нижней части стены выносят отметку верха первого ряда плиток и на
этом уровне с помощью двух штырей
(один слева, а другой справа) натягивают шнур в строго горизонтальном
направлении. После установки первого ряда плиток горизонтальный шнур и крепящие
его штыри снимают и устанавливают в плоскости первого ряда маячные плитки 2 по
углам облицовываемой поверхности в начале и в конце верхнего ряда облицовки и
ее второго нижнего ряда.
Затем по верху второго ряда натягивают горизонтальный шнур-причалку 6 и
по нему укладывают плитки второго ряда, строго соблюдая вертикальность швов.
Вертикальность проверяют по верхнему маяку и нижнему (первому) ряду плиток.
В такой же последовательности укладывают плитки остальных рядов.
Сортировка плиток, резка, вырезка отверстий.
Для получения облицовки хорошего качества плитки сортируют по размерам и
оттенкам с отборкой дефектных плиток в соответствии с ГОСТ 6141-76 «Плитки
керамические для внутренней облицовки стен».
Сортировку плитки по размерам осуществляют с помощью специальных
шаблонов. Для этого плитку вставляют в шаблон сначала с одной стороны, затем с
другой. Отсортированную по размеру плитку откладывают отдельно.
Одновременно с сортировкой плитки по размеру производят сортировку ее по
цвету, тону и рисунку. Для этого выбирают эталонную плитку, с которой и
сравнивают все остальные. При этом отбраковывают дефектные плитки.
Керамические плитки не должны иметь отбитых углов, выпуклостей, выбоин и
трещин, наплывов и волнистости глазури, отклонения сторон от прямого угла более
0,5 мм, искривления поверхности.Внешний вид проверяют тщательным осмотром, а
цвет (оттенки) и рисунки - сравнением с принятым эталоном (образцом).
Керамическая плитка классифицируется не только по типам, но и по видам,
имеющим особые технические названия. Виды отличаются друг от друга, с одной
стороны, по техническим характеристикам, с другой - по технологии изготовления.
К физическим свойствам относятся высокая механическая прочность и высокая
степень устойчивости к образованию кракелюров в глазури. Производством
предусмотрен двойной обжиг как в традиционных, так и в быстро нагревающихся печах.
Влагопоглощение - это способность керамической плитки впитывать влагу.
Этот показатель зависит от пористости облицовочного материала. Чем выше
степень влагопоглощения, тем плитка «мягче». Такая плитка менее хрупкая,
поэтому с ней не возникает сложностей при резке. Она более пористая и
характеризуется менее плотной структурой. Плитка с низкой степенью
влагопоглощения имеет более плотную структуру.
Для облицовки стен подходит плитка с высоким влагопоглощением, например
класс В (до 10%). Устойчивость к изгибу связана с влагопоглощением. Чем выше
влагопоглощение, тем ниже устойчивость к изгибу. Оптимальное значение для
напольной плитки - от 20 Н/мм2. Устойчивость к растрескиванию характеризует
сопротивляемость глазури к образованию трещин на поверхности плитки. В данном
случае плитка характеризуется как устойчивая или неустойчивая.
Резку плитки производят резцом или стеклорезом. Сначала на плитке
отмечают карандашом риски, где будет проходить разрез. К рискам прикладывают
ровный твердый, прямолинейный предмет, по которому и производят разрез. Для
этого, сильно нажимая, стеклорезом прорезают глазурь и верхнюю часть черепка
плитки. Для раскола плитки по надрезу ее нужно ударить нижней стороной по линии
надреза по ребру доски, стола или верстака (рис. 1). Можно «откусить» плитку
специальными кусачками (рис. 2).
Когда требуется большое количество неполномерных керамических плиток,
применяют рычажные плиткорезы различных конструкций.
Рычажной плиткорез состоит из основания с двумя стойками соединенными
между собой направляющими Между направляющими двигается каретка имеющая внизу
резец , а вверху рычаг 6. Рычаг передвигает каретку вдоль направляющих и резцом
надрезает плитку.
Вырезку круглых и прямолинейных отверстий производят в процессе
облицовочных работ. Для выполнения круглых отверстий применяют специальный
зажим. Сначала на лицевой поверхности плитки необходимо нанести контур будущего
отверстия. Затем ее зажимают зажимом и острой стороной плиточного молоточка с
лицевой стороны выдалбливают отверстие в плитке.
Зажим не дает плитке вибрировать и раскалываться под ударами молоточка.
Отверстие должно быть достаточным для того, чтобы вставить в него специальные
кусачки, называемые так же клювом попугая. Кусачки вставляют в отверстие снизу.
Откусывая маленькие кусочки от плитки, постепенно приближаются к нанесенному
контуру отверстия. Неровные края отверстия зачищают наждачной бумагой..
Часто облицовка подходит к прямолинейному препятствию. Плитку режут на
несколько частей. Этого можно избежать, вырезав прямоугольник непосредственно
на самой плитке. Для этого острым предметом (резцом или стеклорезом) прорезают
контур выреза по глазури плитки. Затем при помощи прямых кусачек аккуратно,
небольшими кусочками откалывают лишнюю часть плитки. Максимально приблизившись
к нанесенному контуру, плитку начинают откалывать по разрезу. Неровные края
также зачищают наждачной бумагой.
Более твердые и толстые плитки, особенно половые, можно легко разрезать
при помощи угловой шлифовальной машинки с соответствующим диском. Высокая
скорость вращения диска позволяет быстро и чисто разрезать керамическую плитку.
Такие машинки снабжены защитным кожухом, предохраняющим работающего от
разлетающихся мелких осколков плитки.
Кромки разрезанных плиток должны быть ровными, без сколов и повреждений лицевой
поверхности. Неровности кромки зачищают рашпилем, на шлифовальном круге или
наждачной бумагой.
Установка плиток на растворе.
Непосредственно перед облицовкой чистую поверхность смачивают водой с
помощью кисти-макловицы КМА-1.
При отсутствии на объекте цементно-песчаной смеси мастику приготовляют из
поливинилацетатной дисперсии, портландцемента марки 400, песка и воды до
рабочей консистенции в следующем составе (в частях по весу):
дисперсия ПВАД -2,8
портландцемент марки 400 -14,2
песок -71,5
вода до рабочей консистенции -
Жизнеспособность мастики должна сохраняться в течение 4 час,
Удобоукладываемость мастики должна быть такой, чтобы при нанесении ее слоем 2 -
3 мм на тыльную сторону керамической глазурованной плитки она не стекала, а
плитки, притертые к стене, не сползали.
С тыльной стороны плитки стирают пыль сырой ветошью или кистью, а затем
проводят этой же стороной по раствору в растворном ящике для увлажнения
Затем на тыльную сторону плитки с помощью плиточной лопатки наносят
раствор равномерным слоем такой толщины, чтобы при осаживании плитки он немного
выступил, не оставляя под ней пустых
Плитку с раствором подносят в горизонтальном положении к месту установки,
а затем быстро и осторожно переворачивают в вертикальное положение и прижимают
к облицовываемой поверхности
Для окончательной установки плитки ориентируются по маячным плиткам и
натянутому сверху шнуру. Легкими ударами ручкой лопатки плитку осаживают до
нужного уровня ряда по шнуру. Раствор должен полностью заполнить все
пространство между плиткой и поверхностью стены.
Для того, чтобы швы между плитками были одинаковой толщины между плитками
устанавливают инвентарные скобы, изготовляемые из стальной проволоки толщиной 3
мм с запиленными на конус концами (во избежание сдвига плитки при вытаскивании
скобы)
Скобы устанавливают между горизонтальными гранями плиток
В процессе работы уложенные ряды плиток систематически проверяют
правилом, прикладывая его в облицованной части стены и к одной из верхних
маячных плиток.
Для облицовки углов применяют угловые фасонные плитки. Фасонные
плинтусные плитки крепят к стене раствором, устанавливая их непосредственно на
плиточный пол.
При укладке карнизного ряда особое внимание обращают на его
горизонтальность. Сначала укладывают две крайние карнизные плитки и по ним
натягивают шнур, затем укладывают промежуточные карнизные плитки строго по
шнуру.
В процессе облицовки швы между плитками оставляют незаполненными, что
способствует более быстрому твердению раствора или мастики.
Для заполнения швов применяют водостойкие пластичные цементные растворы
состава 1:1 или 1:2 (цемент : песок).
Чтобы швы были менее заметны и для большей декоративности раствор
приготовляют на цветных цементах.
Перед заполнением швов поверхность облицовки очищают от следов раствора
или мастики сначала влажной, а затем сухой ветошью. Швы заполняют с помощью
деревянного шпателя.
После заполнения швов для предохранения облицовки от загрязнения
покрывают ее поверхность тонким слоем гипсового или мелового теста, которое
легко удаляют при окончательной очистке поверхности облицовки.
Требования к качеству и приёмке работ.
Операционный контроль качества отделочных работ выполняется в
соответствии с требованиями СНиП
Контроль за производством работ и проверка качества работы производится
ежемесячно производителем работ или мастером и бригадиром бригады.
Приёмка законченных отделочных работ по отдельным участкам, объекту или
сооружению от бригадира производится
мастером или производителем работ с оформлением наряда, содержащего
указания по количеству и качеству выполненных работ.
Отклонения не должны превышать допусков, указанных в СНиП
Схемы контроля качества монтажных работ
|
1
|
2
|
3
|
4
|
5
|
|
#G0Наименование операций,
подлежащих контролю
|
Предмет, состав и объем
проводимого контроля, предельное отклонение
|
Способы контроля
|
Время проведения контроля
|
Кто контролирует
|
|
Подача плитки
|
Соответствие размеров,
отсутствие сколов,
|
Визуально
|
До начала работ
|
Мастер
|
|
Облицовка внутренних
поверхностей плитками
|
Соответствие рисунка,
размеров, отсутствие сколов, горизонтальность швов
|
Визуально, рейка
|
После окончания работ
|
Мастер., заказчик
|
Определение технических характеристик крана
Грузоподъемность башенного крана, т
Q = qэ + qт.п + qм,
где qэ - масса элемента;
qт.п -
масса такелажных приспособлений;
qм -
масса монтажных приспособлений.
Высота подъема стрелы, м
Монтажный кран
Hс =
Нм + h0 + hэ + hт.п +
hп ,
где Hс - высота подъема стрелы;
Нм - высота монтажного горизонта от уровня стоянки крана;
h0 -
высота подъема элемента над опорой;
hэ -
высота монтируемого элемента;
hт.п -
высота такелажного приспособления;
hп -
Высота полиспаста.
Вылет стрелы, м
L = B + f + f’ + d + Rз.г ,
где L - вылет стрелы крана;
B -
Ширина здания в ося;
f, f’ - расстояния от осей до выступающих
частей здания;
Rз.г -
радиус, описываемый хвостовой частью крана при его повороте.
Для монтажа мы выбираем кран башенный КБ-503.
Тех данные крана.
Грузоподъемность, т:
при наибольшем вылете 10
максимальная 10
Вылет стрелы, м:
Наибольший 30
Высота подъема при наибольшем вылете, м:
при горизонтальной стреле 53
при поднятой стреле 65
Максимальный грузовой момент, кНм 3000
Расчет состава комплексной бригады
Облицовку поверхностей керамическими плитками выполняет звено из
облицовщиков-плиточников: 4-го (П1, ), 3-го (П2) и 2-го (П3) разрядов.
Плиточник П1 провешивает маяки, устанавливает плитки на растворе или
мастике, проверяет правильность облицовки. Плиточник П2 устанавливает,
прирезает и сверлит плитки,
подготавливает поверхность под облицовку, устанавливает маяки с
последующей облицовкой поверхности вместе с плиточником П1.
Плиточник П3 перелопачивает раствор или приготавливает мастику, подает
материалы, подготавливает поверхности под облицовку, заполняет швы между
плитками.
Определение материально-технических ресурсов
Потребность в инструменте, инвентаре и приспособлениях.
|
#G0N пп
|
Наименование машин,
механизмов, инструментов и приспособлений
|
ГОСТ, тип
|
Кол-во
|
|
1
|
Растворосмеситель СО-23
|
Минстройдормаш
|
1
|
|
Установка для
транспортирования жестких растворов УПТЖР-2,5
|
УМОР ГМС
|
1
|
|
2
|
Компрессор ДК-9
|
Минстройдормаш
|
1
|
|
Лопатка плиточная
|
ГОСТ 9533-71
|
3
|
|
3
|
Кусачки для плиточных работ
|
ТУ-22-2758-73
|
3
|
|
Правило окованное
|
Мосоргстрой черт. № 1226
|
1
|
|
|
Молоток плиточный
|
ГОСТ 11042-72
|
3
|
|
Шпатель стальной ШСД
|
ГОСТ 10778-76
|
3
|
|
|
Щетка стальная
прямоугольная
|
ТУ 494-01-104-76
|
3
|
|
Кисть-макловица КМА-1
|
ГОСТ 10597-70
|
3
|
|
|
Штыри
|
ТУ 22-2782-73
|
8
|
|
Шпатель зубчатый для
нанесения мастики
|
Мосоргстрой черт. № 1210
|
3
|
|
7
|
Инструмент для сверления
отверстий
|
СКБ «Мосстрой» черт. № 671
|
1
|
|
Плиткорез для резки и
сверления отверстий
|
Мосоргстрой черт. № 671
|
1
|
|
8
|
Скобы
|
УМОР ГМС
|
40-60
|
|
Резец для плиток
|
ГОСТ 19259-73
|
1
|
|
|
Отвес ОТ-200
|
ГОСТ 7948-71
|
1
|
|
Уровень строительный
|
ГОСТ 9416-76
|
1
|
|
Шнур разметочный в корпусе
|
ТУ-22-3527-76
|
-
|
|
Перчатки резиновые
|
ГОСТ 9502-60
|
3
|
|
Шаблон для сортировки
плиток
|
УМОР ГМС
|
1
|
|
Ящик для раствора
|
-
|
1
|
Механизация строительных и специальных строительных работ должна быть
комплексной и осуществляться комплектами строительных машин, оборудования,
средств малой механизации, необходимой монтажной оснастки, инвентаря и
приспособлений.
Средства малой механизации, оборудование, инструмент и технологическая
оснастка, необходимые для выполнения монтажных работ, должны быть
скомплектованы в нормокомплекты в соответствии с технологией выполняемых работ.
Технико-экономические показатели
|
№
|
Наименование
|
Ед.изм
|
Кол-во
|
|
|
|
Норм
|
Прин
|
|
1
|
Затраты труда рабочих
|
Чел- час
|
105,1
|
103
|
|
2
|
Затраты машинного времени
|
Маш-час
|
19,5
|
19
|
|
3
|
Продолжительность
выполнения работ
|
час
|
159,2
|
158
|
|
4
|
Выработка на 1 рабочего в
смену
|
шт
|
0,8
|
0,9
|
.3 Календарный план
Принципы построения календарного плана
Календарный план строительства отдельного объекта в составе ППР
устанавливает последовательность и сроки выполнения работ на данном объекте,
служит средством повседневного контроля за ходом производства, является
основанием для разработки оперативных планов работ, планов завоза материалов,
деталей и конструкций. В таких календарных планах намечаются сроки начала и
продолжительность выполнения работ по монтажу технологического оборудования.
Ведомость объемов и затрат труда
|
№ п.п.
|
Шифр
|
Наименование
|
Ед.
|
Объём
|
Трудоёмкость
|
|
Затраты машин
|
|
|
|
обоснования
|
|
изм.
|
|
на ед. изм.
|
на весь V
|
на ед.изм.
|
на весь V
|
|
|
|
|
|
|
чел-час
|
чел-дни
|
маш-час
|
маш-см
|
|
1
|
-------
|
Внутриплощадочные работы
|
%
|
6
|
-----
|
431,5
|
-----
|
59,3
|
|
|
|
Н У Л Е В О Й Ц И К Л
|
|
|
|
|
|
|
|
2
|
Г01-01-036-01
|
Грубая планировка
|
1000м3
|
12,08
|
7,98
|
12,05
|
36,59
|
55,25
|
|
3
|
Г01-01-031-1
|
Срезка растительного слоя
бульдозером толщиной 150 мм
|
1000 м3
|
11,53
|
9,68
|
14,0
|
9,68
|
14,0
|
|
4
|
Г01-01-013-7
|
Разработка грунта
экскаватором с погрузкой в автосамосвалы I группы
|
100 м3
|
17,92
|
9,28
|
20,8
|
26,91
|
60,3
|
|
5
|
Г01-01-003-7
|
Разработка грунта
экскаватором в отвал I группы
|
100м3
|
10,28
|
8,3
|
10,7
|
18,05
|
23,2
|
|
7
|
Г11-01-002-1
|
Устройство песчанной
подготовки
|
м3
|
1,02
|
3,41
|
0,4
|
0,3
|
0,0
|
|
8
|
Г07-01-001-5
|
Монтаж фундаментов
стаканного типа массой до 1,5 т
|
100шт.
|
1,05
|
135,52
|
17,8
|
57,9
|
7,6
|
|
9
|
Г08-01-003-7
|
Гидроизоляция фундаментов
боковая
|
100м2
|
7,1
|
0,21
|
0,2
|
0,2
|
0,2
|
|
10
|
Г08-01-003-2
|
тоже горизонтальная
|
100м2
|
113,1
|
0,14
|
2,0
|
0,5
|
7,1
|
|
11
|
Г6-01-001-5
|
Монтаж монолитных
фундаментов
|
100м3
|
36,43
|
441,28
|
2009,5
|
36,11
|
164,4
|
|
12
|
Г01-02-061-2
|
Обратная засыпка вручную
|
100м3
|
3,03
|
97,2
|
36,8
|
21,48
|
8,1
|
|
13
|
01-01-033-1
|
Засыпка траншей и
котлованов бульдозерами
|
1000 м3
|
0,48
|
7,6
|
0,5
|
7,6
|
0,5
|
|
14
|
01-02-055-2
|
Доработка грунта вручную
глубиной до 2 метров без креплений
|
100 м3
|
0,72
|
12,5
|
1,1
|
|
|
|
|
|
ИТОГО НА НУЛЕВОЙ ЦИКЛ:
|
|
|
|
2125,7
|
|
340,1
|
|
|
|
Н А Д З Е М Н Ы Й Ц И К Л
|
|
|
|
|
|
|
15
|
Г07-05-001-1
|
Монтаж колонн массой до 2 т
|
100шт.
|
2,1
|
52,84
|
13,9
|
21,48
|
5,6
|
|
16
|
Г07-05-007-5
|
Монтаж ригелей массой до 1
т
|
100шт.
|
1,05
|
192,78
|
25,3
|
38,16
|
5,0
|
|
|
Г7-05-011-01
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 5 м2
|
100шт.
|
2,16
|
313,88
|
84,7
|
47,63
|
12,9
|
|
17
|
Г07-05-01-8
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 10м2
|
100шт.
|
2,32
|
147,56
|
42,8
|
36,86
|
10,7
|
|
18
|
Г07-01-047-2
|
Монтаж железобетонных
лестничных площадок
|
100шт.
|
0,06
|
286,79
|
2,2
|
55,62
|
0,4
|
|
19
|
Г07-01-047-3
|
Монтаж железобетонных
лестничных маршей
|
100шт.
|
0,12
|
347,4
|
5,2
|
83,3
|
1,2
|
|
20
|
Г07-05-030-10
|
Монтаж парапета
|
100шт.
|
1,91
|
0,46
|
0,1
|
0,12
|
0,0
|
|
21
|
7-05-016-04
|
Устройство металлических
ограждений без поручней
|
100м3
|
7,2
|
45,65
|
41,1
|
2,59
|
2,3
|
|
22
|
7-05-030-05
|
Установка плит козырьков
площадью до 5 м2
|
100 шт.
|
0,06
|
312,97
|
2,3
|
70,2
|
0,5
|
|
23
|
08-02-002-08
|
Кладка перегородок ½ кирпича
|
100м3
|
26,88
|
170,17
|
571,8
|
4,22
|
14,2
|
|
|
08-03-001-01
|
Кладка стен из газоблоков
|
100м3
|
438
|
4,78
|
261,7
|
1,49
|
81,6
|
|
|
|
ИТОГО на монтаж несущих
конструкций:
|
|
|
|
2915,1
|
|
678,4
|
|
|
|
Устройство кровли
|
|
|
|
|
|
|
|
24
|
Г12-01-015-01
|
- пароизоляция
|
100м2
|
28,7
|
17,51
|
62,8
|
0,28
|
8,0
|
|
25
|
Г12-01-013-01
|
- теплоизоляция
|
100м2
|
28,7
|
21,02
|
75,4
|
0,87
|
25,0
|
|
26
|
Г12-01-17-01
|
- цементно-песчанная
стяжка
|
100м2
|
28,7
|
27,22
|
97,7
|
1,94
|
55,7
|
|
27
|
Г12-01-002-08
|
- настилка рулонного ковра
|
100м2
|
28,7
|
20,29
|
72,8
|
0,43
|
12,3
|
|
|
|
ИТОГО на кровлю:
|
|
|
|
308,7
|
|
101,0
|
|
|
|
Столярные работы
|
|
|
|
|
|
|
|
28
|
10-01-028
|
Установка оконных блоков
|
100м2
|
14,66
|
145,2
|
266,08
|
7,3
|
13,38
|
|
29
|
Г10-01-039-1
|
Установка внутренних и
наружных дверных блоков
|
100м2
|
8,26
|
104,28
|
26,1
|
13,34
|
13,77
|
|
30
|
Г15-05-005-1
|
Остекление оконных блоков
|
100м2
|
6,87
|
220,35
|
189,23
|
0
|
0
|
|
|
|
ИТОГО на столярные работы:
|
|
|
|
481,40
|
|
13,77
|
|
|
|
ИТОГО НА НАДЗЕМНЫЙ ЦИКЛ:
|
|
|
|
3705,2
|
|
793,2
|
|
|
|
О Т Д Е Л О Ч Н Ы Й Ц И К
Л
|
|
|
|
|
|
|
|
|
|
ОБОЙНЫЕ РАБОТЫ
|
|
|
|
|
|
|
|
|
Г15-04-025-07
|
Оклейка обоями стен по
монолитной штукатурке и бетону
|
100м2
|
33,09
|
58,52
|
1936,427
|
0,09
|
2,9781
|
|
|
|
ИТОГО на штукатурные
работы:
|
|
|
|
1936,43
|
|
3,0
|
|
31
|
Г11-01-004-01
|
-гидроизоляция
|
100м2
|
32,7
|
45,8
|
187,2
|
0,15
|
0,6
|
|
32
|
Г11-01-009-01
|
- тепло-звукоизоляция ДВП
|
100м2
|
28,7
|
28,38
|
101,8
|
1,16
|
4,2
|
|
33
|
Г11-01-015-01
|
Устройство бетонной
подготовки под полы
|
100м2
|
32,7
|
40,43
|
165,3
|
2,84
|
11,6
|
|
34
|
Г11-01-036-04
|
Укладка линолиума
|
100м2
|
22,6
|
31,41
|
88,7
|
0,82
|
2,3
|
|
|
|
ИТОГО на столярные работы:
|
|
|
|
543,0
|
|
24,7
|
|
|
|
Ш Т У К А Т У Р Н Ы Е Р А Б
О Т Ы
|
|
|
|
|
|
|
|
35
|
Г15-02-035-1
|
- подготовка под окраску
перегодок
|
100м2
|
164,4
|
11,06
|
227,28
|
0,14
|
2,9
|
|
36
|
Г15-02-035-3
|
- подготовка под окраску
потолков
|
100м2
|
28,7
|
6,84
|
24,54
|
0,11
|
0,4
|
|
|
Г15-02-016-05
|
Оштукатуривание стен
|
100м2
|
286,4
|
75,4
|
|
6,07
|
|
|
|
|
ИТОГО на штукатурные
работы:
|
|
|
|
251,82
|
|
3,3
|
|
|
|
П Л И Т О Ч Н Ы Е Р А Б О Т
Ы
|
|
|
|
|
|
|
37
|
Г11-01-017-01
|
Устройство мозаичных полов
|
100м2
|
1,73
|
144,3
|
31,20
|
5,48
|
11,90
|
|
38
|
Г15-01-019-01
|
облицовка стен, столбов
глазурированной плиткой
|
100м2
|
4,45
|
119,78
|
66,6
|
0,03
|
0,0
|
|
|
|
ИТОГО по плиточным работам:
|
|
|
|
66,6
|
|
0,0
|
|
|
|
М А Л Я Р Н Ы Е Р А Б О Т Ы
|
|
|
|
|
|
|
|
39
|
Г15-04-005-5
|
Водоимульсионная покраска
стен
|
100м2
|
164,4
|
25,41
|
522,2
|
0,11
|
2,3
|
|
40
|
Г15-04-005-6
|
тоже потолков
|
100м2
|
28,7
|
28,6
|
102,6
|
0,11
|
0,4
|
|
41
|
Г15-04-025-7
|
Масленная покраска оконных
блоков
|
100м2
|
8,7
|
40,07
|
43,6
|
0,03
|
0,0
|
|
42
|
Г15-04-025-6
|
тоже дверных блоков
|
100м2
|
4,03
|
25,97
|
13,1
|
0,03
|
0,1
|
|
|
|
ИТОГО по малярным работам:
|
|
|
|
681,4
|
|
2,8
|
|
|
|
ИТОГО НА ОТДЕЛОЧНЫЙ ЦИКЛ:
|
|
|
|
1476,27
|
|
30,7
|
|
|
|
ИТОГО НА ОБЩЕСТРОИТЕЛЬНЫЕ
РАБОТ:
|
|
|
|
7190,93
|
|
988,3
|
|
|
|
ИТОГО:
|
|
|
|
7190,93
|
|
988,3
|
|
|
|
С П Е Ц И А Л Ь Н Ы Й Ц И К
Л
|
|
|
|
|
|
|
|
|
-----
|
Отопление и вентиляция
|
м3
|
17595
|
0,15
|
329,91
|
0
|
0
|
|
|
-----
|
Водопровод и канализация
|
м3
|
17595
|
0,1
|
219,94
|
0
|
0
|
|
|
-----
|
Электроснабжение
|
м3
|
17595
|
0,1
|
219,94
|
0
|
0
|
|
|
-----
|
Слаботочные работы
|
м3
|
17595
|
0,04
|
87,98
|
0
|
0
|
|
|
|
ИТОГО ПО СПЕЦИАЛЬНОМУ
ЦИКЛУ:
|
|
|
|
857,76
|
|
0
|
|
|
-----
|
Благоустройство
|
%
|
------
|
7
|
503,36
|
|
0
|
|
|
-----
|
Прочие неучтенные работы
|
%
|
------
|
8
|
575,27
|
0
|
0
|
|
|
|
ИТОГО на дополнительные
работы:
|
|
|
|
1078,64
|
|
0
|
|
|
|
ИТОГО:
|
|
|
|
1936,40
|
|
988,3
|
|
|
|
|
|
|
|
|
|
|
|
|
Для составления календарного плана строительства объекта необходимо иметь
его рабочие чертежи, определить сроки возведения на основании нормативов или
сводного календарного плана строительство в составе ПОС, иметь данные
строительных изысканий, а также сведения о сроках поступления материалов на
строительство.
Графики производства работ в составе технологических карт составляются
главным образом для монтажа сборных конструкций зданий и сооружений; в них
определяется сроки и последовательность установки в проектное положение
отдельных сборных элементов.
Календарный план выполнения производственной программы работ строительной
организации в составе ПОР разрабатывается на годовой (двухлетний) период
времени в составе организационно-технических мероприятий строительной
организации по выполнению программы работ и устанавливает последовательность и
сроки выполнения отдельных видов работ и их взаимную увязку во времени, при
которых обеспечивается полная загрузка и ритмичная работа строительной
организации в течение длительного периода времени, равномерный или
своевременный ввод зданий и сооружений в эксплуатацию, комплексность застройки
и благоустройства территории.
Методы производства работ
Срезка растительного грунта бульдозером - при расчистке территории
впервые осваиваемой площадки пересаживают зеленые насаждения, если их
используют в дальнейшем, защищают их от повреждений, корчуют пни, очищают
площадку от кустарника, сносят ненужные строения, снимают плодородный слой
почвы. Деревья валят с помощью механических или электрических пил,
бульдозерами. Бульдозеры с высоко поднятыми отвалами валят деревья с корнями и
корчуют пни. Применяют бульдозеры с зубьями-рыхлителями на отвале для расчистки
территории от кустарника.
Разработка грунта экскаватором с погрузкой в автосамосвал - экскаватор
используют для разработки грунтов, расположенных выше уровня стоянки
экскаватора, преимущественно с погрузкой на транспорт. Грунт разрабатывается
лобовым и боковым забоями. В лобовом забое экскаватор разрабатывает грунт
впереди себя и отгружает его на транспортное средства, которые подают к
экскаватору по дну забоя. Разработка выемок способом лобового забоя затрудняет
работу транспорту. При погрузки грунта в транспортные средства в узких местах,
средний угол поворота платформы экскаватора может достичь 180°, что увеличивает
время рабочего цикла и снижает производительность экскаватора. Более эффективна
разработка грунта способом бокового забоя.
Транспорт подается под погрузку сбоку выработки, благодаря чему
значительно уменьшается угол поворота стрелы экскаватора при погрузке грунта в
транспортные средства.
Доработка грунта вручную - применяется при мелких рассредоточенных
объемах работ, прокладке подземных инженерных сетей, устройстве фундаментов в
стесненных условиях, зачистке и оформлении дна и откосов котлованов, укладке и
уплотнение грунта в стесненных условиях. Разработка грунта вручную разрешается
производить только в местах, недоступных для механизмов.
Устройство бетонной подготовки под фундаменты - в состав заготовительных
процессов входят операции по изготовлению элементов опалубки, арматуры, сборке
арматурно-опалубочных блоков, приготовлению бетонной смеси. Основные процессы,
которые выполняют непосредственно на строительной площадке - установка опалубки
в проектное положение, монтаж арматурных элементов, укладка и уплотнение
бетонной смеси, уход за бетоном в процессе твердения, натяжение арматуры,
демонтаж опалубки после достижения бетоном требуемой прочности.
Обратная засыпка пазух фундаментов бульдозером - является наиболее
трудной работой, так как работа ведется в стесненных условиях. В этих случаях
грунт на ширину 0.8 м от фундамента уплотняют слоями 15…20 см.
Монтаж сборных ж/б плит покрытий (перекрытий) - осуществляется башенным
краном, перемещающимися в пределах монтируемого пролета по периметру здания,
плиты укладывают штабелями. При монтаже сборных конструкций применяют различные
захватные приспособления,
которые должны быть достаточно прочными, обеспечивать безопасность
монтажа и быструю строповку монтируемых изделий.
Строповкой называют захват конструкции тросом (стропом) и подвешивание ее
к крану подъемного механизма. При строповке необходимо обращать внимание на
правильный выбор точек захвата конструкций. Так, в колоннах такая точка должна
находиться выше центра тяжести. Места захвата ферм назначают с таким расчетом,
чтобы в стержнях фермы не возникали усилия, больше расчетных или обратные им по
знаку.
Монтаж зданий и сооружений в зависимости от конструктивных особенностей
производят способами наращивания, подращивания, надвижки, поворота. Тяжелые
колонны, рамные конструкции, опоры линий электропередачи, контактной сети и
другие конструкции, имеющие значительный вес, поднимают способом поворота или
скольжения.
При монтаже способом поворота опорную часть конструкции (колонны)
шарнирно прикрепляют к фундаменту; сначала колонну поворачивают краном в
вертикальной плоскости вокруг ее башмака, затем слегка приподнимают и ставят на
фундамент. У пяты колонны следует иметь оттяжной трос.
Если грузоподъемность крана окажется недостаточной, конструкцию поднимают
способом скольжения. Например, колонну укладывают так, чтобы опорная часть ее
расположилась вблизи фундамента. При подъеме опорная часть скользит на уровне
земли по направлению к фундаменту на заранее уложенных настилах из рельсов.
Независимо от применяемого способа смонтированные части сооружения на всех стадиях
монтажа должны быть устойчивы и прочны.
До начала монтажа железобетонных элементов проверяют размеры и
геометрическую форму изделий, правильность укладки арматуры и закладных частей
и надежность их закрепления, размеры и расположение штраб, ниш и отверстий,
качество и состояние внешней отделки изделий. Вопрос о возможности монтажа
изделий с отклонениями, превышающими допуски, в каждом отдельном случае
разрешает руководящий технический персонал. тклонения фактических размеров
крупных бетонных блоков от проектных должны быть такими, чтобы после монтажа не
требовалось дополнительное оштукатуривание конструкции. Для этого допуски не
должны превышать: по толщине блока ±2 мм; по высоте ±4 мм; по длине ±4 мм; по
разности диагоналей каждой поверхности блока ±4 мм; по положению закладных
деталей и вентиляционных каналов ±5 мм.
Если блоки наружных стен имеют рустованную (грубо околотую) фасадную
поверхность, позволяющую несколько скрыть неточность в толщине блока, то допуск
его по толщине может быть увеличен до ±5 мм.
Отклонение граней блока от вертикали не должно быть более 2 мм на один
метр высоты
Установка внутренних и наружных дверных блоков - ведется до начала
отделочных работ. Дверные блоки устанавливают в проемы после устройства
перегородок. . В помещениях, в которых должны устанавливаться двери, должна
быть закончена внутренняя отделка (произведены просушка и проветривание
помещений до эксплуатационных показателей температуры и влажности).
. Двери, для акклиматизации, рекомендуется хотя бы на неделю внести в помещение,
где они будут установлены.
Нельзя оставлять двери вблизи отопительных систем.
Коробки чаще всего закрепляют ершами, которые забивают в антисептированые
пробки.
При этом над коробками оставляют зазор 8…10 см на осадку венцов при их
сушке и уплотнение горизонтальных пазов. Зазоры между перегородкой и коробкой
тщательно проконопачивают антисептированными тепло и звукоизоляционными
материалами. Коробки первоначально укрепляют клиньями. Окончательно их
закрепляют только после выверки их вертикальности и горизонтальности, а также
совпадения их вертикальных и горизонтальных осей с заполнением других проемов.
Устройство бетонной подготовки под полы σ=100мм - применяют бетонную смесь с
осадкой конуса 0…2 см. Площадь, на которой предусмотрено устраивать подготовку,
разбивают на карты - полосы шириной 3…4 м, устанавливая по их краям маячные
доски. Полосы-карты бетонируют через одну. Промежуточные полосы бетонируют
после затвердевания бетона в смежных полосах. Перед бетонированием
промежуточных образуются рабочие швы.
Бетонную смесь разгружают на месте бетонирования непосредственно из
автобетоновоза, грубо разравнивают лопатами, а затем с помощью вибробруса на
одной позиции уплотняют. При этом вибробрус на одной позиции держат до тех пор,
пока он не опустится обоими концами на маячные доски.
Если предполагают укладывать бетонные полы, ее поверхность оставляют
после проходки вибробруса шероховатой для лучшего сцепления с верхними слоями.
Бетонировать чистые полы по бетонной подготовки нужно с минимальным
перерывом.
Если бетон подготовки полностью схватился, перед бетонированием пола его
увлажняют, не допуская, однако, луж на поверхности.
Устройство бетонного покрытия пола σ=100мм - чистый пол бетонируют по маячным
доскам с уплотнением бетона виброрейкой. Свежеуложенный бетон тщательно
заглаживают ручным инструментом или специально затирочной машиной. Заглаживают
бетон через 20…30 минут после окончания бетонирования. Появляющаяся к этому
моменту на поверхности бетона тонкую пленку воды и цементного молока при заглаживании
удаляют. Через 30…40 минут после заглаживания поверхность бетона обрабатывают
металлическим полутерком до обнажения зерен гравия. Такая обработка позволяет
получить качественные бетонные полы, обладающие сопротивляемостью истиранию и
прочностью.
Для того чтобы придать бетонному полу повышенную плотность и хорошие
гигиенические качества, его поверхность железнят. При этом в поверхность
влажного свежеуложенного бетона тщательно втирают сухой цемент до появления
матового блеска. Эту операцию выполняют с помощью стальных полутерком, кельм
или затирочных машин.
Устройство пароизоляции из одного слоя рубероида - выполняется из одного
слоя рубероида марки МН-350 на битумной мастике. До начала наклейки рубероида,
бетонное основание огрунтовывается праймером. При приготовлении праймера
необходимо соблюдать осторожность. Разогретый битум выливается в емкость с
бензином, но не наоборот.
Рубероид прикатывается к основанию с помощью ручных катков.
Устройство выравнивающей стяжки по утеплителю из цементно-песчаного раствора
делают температурно-усадочные швы через 6 м;
стяжка из асфальтобетона должна разбиваться температурно-усадочными швами
на квадраты размером 4х4 м. Швы получают путем установки реек толщиной 10 мм с
последующим их удалением, а швы заливают битумной мастикой.
Облицовка стен, столбов керамической плиткой - начинают с разметки и
провешивания стены отвесом с целью определения их отклонения от вертикали и
горизонтали. Устанавливают марки из полимерцементного раствора или гвоздей,
по которым окончательно выверяют поверхность, затем через 100…200 см друг
от друга устанавливают маячные плитки, далее по отвесу также закрепляют верхние
маячные плитки. Облицовку начинают с первого нижнего маячного ряда, который
устанавливают по горизонтальной рейке, выровненной под уровень.
Облицовку производят снизу вверх с соблюдением вертикальных и
горизонтальных рядов. Для соблюдения постоянной толщины швов между плитками
вставляют инвентарные скобы. Полимерцементный раствор накладывают тонким слоем
на тыльную сторону плитки, после чего плитку прижимают к поверхности стены,
слегка постукивая обрезиненной ручкой плиточной лопатки. В процессе установки
каждую плитку рихтуют, чтобы ее стороны находились на одних линиях с
установленной нижней плиткой.
Для соблюдения горизонтальности рядов облицовки в каждом ряду плиток
натягивают шнур-причалку. Для закрепления шнура-причалки применяют стальные
штыри. Швы между плитками заполняют полимерцементным или цементным раствором
через 1-2 суток после установки плитки.
В завершении поверхность протирают ветошью, а раствор смывают водой.
Улучшенная клеевая окраска внутри помещений - лаками покрывают
поверхность для того чтобы сохранить ее от воздействия на нее различных
повреждений. В красу входит краситель придающий окрасочному слою необходимый
цветовой тон, связующий материал, который после затвердевания образует
приставшую к поверхности пленку.
Улучшенная окраска заполнений оконных и дверных проемов - окрашиваются
масляными составами. До начала производства работ, окрашиваемые поверхности зачищают
от наплывов раствора, заусенцев. Затем производится шпатлевка этих поверхностей
масляной шпатлевкой.
После высыхания шпатлеваная поверхность зачищается с помощью
электрофицированого инструмента. Затем производится повторное шпатлевание
отдельных мест. После высыхания этих мест они также зачищаются. Перед покраской
поверхности огрунтовываются олифой. Окраска производится вручную с помощью
кистей.
Остекление оконных блоков - выполняют до начала отделочных работ внутри
зданий. Остекление необходимо для защиты отделываемых помещений от увлажнения
атмосферными осадками.
Деревянные переплеты остекляют креплением стекла штапиками на замазке.
Стекло перед постановкой на место
обмазывают замазкой, вставляют в фальцы переплета и прижимают.
Вставленное стекло обмазывают замазкой по фальцу, после чего закрепляют штапик
шурупами или проволочными шпильками.
Между кромкой стекла и бортом фальца оставляют зазор 1.5…2 мм. Замазка
должна быть пластичной, без комков и посторонних примесей, а при высыхании не
должна растрескиваться.
Замазку для деревянных переплетов
изготовляют из натуральной олифы и молотого сухого мела. Замазка на фальц
может наноситься при помощи стамески или механизированного шприца, в котором
меняются гильзы с замазкой. Шпильки забиваются с помощью специального
устройства.
Контроль качества строительно-монтажных работ
Керамические обожженные глазурованные плитки выпускаются согласно ГОСТ
6141-76 квадратными, прямоугольными и фасонной формы. Допускаемые отклонения от
размеров плиток не должны быть более:
±1,2 мм - по длине граней;
±0,2 мм - по величине радиуса.
Плитки должны иметь правильную геометрическую форму, четкие грани и углы.
Лицевая поверхность плиток может быть покрыта одноцветной или
многоцветной глазурью равномерно. Обратная сторона плиток должна иметь четкую
рифленую поверхность, обеспечивающую надежное сцепление с раствором. Высота
рифления должна быть не менее 0,3 мм.
На оборотной стороне каждой плитки должен быть обозначен товарный знак
предприятия-изготовителя.
Плитки упаковывают в деревянные решетчатый ящики, укладывая их плотно
одна к другой. Транспортируют плитки в контейнерах конструкции СКБ «Мосстрой»
при условии обеспечения их сохранности от механических повреждений и
увлажнений. На объекте плитки должны храниться в закрытых помещениях раздельно
по типам, сортам, размерам, цвету и рисунку. Высота штабеля плиток не должна
превышать 1,0 м.
Строительные растворы, применяемые при производстве плиточных работ
приготавливают централизованно на растворобетонных заводах и узлах. Состав
раствора для облицовки следующий: раствор марки 75 состава 1:6 (цемент : песок)
при марке цемента 400 или состава 3 : 8 при марке цемента 500-600. Для
увеличения пластичности вводят пластификатор - мылонафт в количестве 0,05 - 0,1
% от массы цемента. Раствор должен соответствовать погружению стандартного
конуса на 5 - 6 см. Полимерцементная мастика (ПЦ).
Мастику ПЦ приготовляют непосредственно на строительном объекте (перед
употреблением) в растворе-смесителе.
В состав мастики входят (в частях по массе) дисперсия поливинилацетатная
гомополимерная грубодисперсная (ГОСТ 1899-73) - 1, вода - 2,3 и сухая
цементно-песчаная смесь марки 150 до рабочей консистенции. Рабочая консистенция
мастики должна соответствовать погружению стандартного конуса на 7 - 8 см.
Техника безопасности
Рабочие места облицовщиков-пли- точников организуют так, чтобы была
обеспечена безопасность работ. Обрабатывают кромки, рубят плитки, выбивают
заменяемые плитки в дефектных местах в рукавицах и в защитных очках.
Устанавливают плитки в напальчниках или в резиновых перчатках, защищающих руки
от соприкосновения с растворами и мастиками.
К работе с мастиками или клеями, содержащими токсичные вещества,
допускаются лица не моложе 18 лет, прошедшие медицинский осмотр.
Помещения, где работают с мастиками КН-2 и КН-3, должны иметь вентиляцию.
Огнеопасные грунтовки и мастики наносят на бетонную поверхность
резиновыми, пластмассовыми или деревянными шпателями. Запасы мастики на месте
производства не должны превышать сменной потребности. Банки с мастикой или клеем
открывают только перед их употреблением.
После окончания работы остатки мастики закрывают плотной крышкой и сдают
на склад.
В помещениях, где хранят полистирольные плитки или облицовывают ими
поверхности, нельзя курить и пользоваться открытым огнем.
При облицовке стен плитами и крупноразмерными листовыми материалами
индустриального производства используют инвентарные переносные подмости с
ограждениями. Запрещается выполнять облицовку со случайных опор.
Технико-экономические показатели
|
№
|
Наименование
|
Ед.изм
|
Кол-во
|
|
|
|
Норм
|
Прин
|
|
1
|
Продолжительность
строительства
|
мес
|
9,5
|
9
|
|
2
|
Общая трудоемкость
|
Ч-дн.
|
7720,6
|
7455
|
|
3
|
Производительность труда
|
%
|
100
|
102
|
|
4
|
Трудоемкость на 1м3
|
Ч-дн.
|
0,095
|
0,092
|
|
5
|
Коэффициент неравномерного
движения рабочих
|
-
|
1,5-2
|
1,9
|
|
6
|
Коэффициент совмещенности
|
-
|
-
|
3,53
|
.4 Стройгенплан
Принципы построения генплана
На основе анализа опыта проектирования выработаны следующие основные
принципы построения генерального плана.
. Расположение цехов должно соответствовать требованиям производственного
процесса, обеспечивая его поточность, рациональные транспортные связи и условия
для их автоматизации.
. Должно быть проведено зонирование территории.
. Необходимо обеспечивать компактные решения, что позволяет рационально
использовать территорию.
. Решения генплана должны предусматривать очерёдность строительства,
возможность удобного, поэтапного расширения предприятия с использованием ранее
построенных сооружений и основной идеи генерального плана (в рыночных условиях
очерёдность и расширение видятся по иному).
. В проекте генплана должны быть учтены климатические,
инженерногеологические и топографические особенности площадки.
. Проект генплана должен обеспечивать благоприятные условия труда людей,
включая решения по организации пассажирского транспорта, благоустройству,
озеленению территории.
фундамент железобетонный
здание
Расчет складских помещений и площадок
|
Наименование
|
Единицы измерения
|
Общая потребность
|
Время укладки материалов
|
Наибольший суточный расход
|
Число дней запаса
|
Коффициент неравномерности
|
Запас на складе
|
Норма хранения на 1 м2
|
Полезная площадь склада
|
Коэф. использования площади
|
Характеристика склада
|
|
Сталь
|
т
|
24,2
|
23
|
1,1
|
10
|
1,43
|
15
|
1,2
|
16,30
|
0,5
|
открытый
|
|
Цемент
|
м3
|
89,5
|
6
|
3,8
|
2
|
1,43
|
11
|
3,47
|
0,7
|
закрытый
|
|
Сборные ж.б. изделия
|
шт
|
900
|
18
|
21,2
|
2
|
1,43
|
60,7
|
0,6
|
309,83
|
0,5
|
открытый
|
|
Блоки дверные
|
м2
|
100
|
1
|
594,1
|
2
|
1,43
|
1699,1
|
44
|
8,45
|
0,6
|
навес
|
|
Блоки оконные
|
м2
|
100
|
3
|
201
|
2
|
1,43
|
574,9
|
45
|
2,75
|
0,6
|
навес
|
|
Пиломатериалы
|
м3
|
1,9
|
10
|
0,2
|
2
|
1,43
|
0,5
|
1,4
|
0,50
|
0,6
|
навес
|
|
Кирпич
|
тыс. шт
|
5,04
|
51
|
28,8
|
2
|
1,43
|
82,3
|
0,7
|
0,52
|
0,6
|
открытый
|
|
Краска
|
кг
|
169
|
10
|
34,5
|
10
|
1,43
|
493,4
|
600
|
0,52
|
0,7
|
закрытый
|
|
Стекло
|
м2
|
23,6
|
4
|
17
|
10
|
1,43
|
243,1
|
170
|
0,65
|
0,7
|
закрытый
|
|
Линолеум
|
м2
|
102
|
2
|
976,3
|
10
|
1,43
|
13961
|
90
|
10,53
|
0,7
|
закрытый
|
|
Плитка
|
м2
|
529
|
6
|
40,3
|
10
|
1,43
|
576,5
|
80
|
20,49
|
0,7
|
закрытый
|
|
Газосилткатные блоки
|
м3
|
438
|
8
|
143,7
|
2
|
1,43
|
411
|
120
|
1,70
|
0,7
|
закрытый
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Определение потребности во временных зданиях и сооружениях
|
Максимальное количество
человек на объекте в смену
|
N макс
|
81
|
|
Численность работающих
будет N = Nмакс х 100/85
|
N
|
68
|
|
Следовательно 1 %
составляет
|
|
0,68
|
|
Количество ИТР составляет 8
%
|
Nитр
|
5
|
|
Количество служащих
составляет 5 %
|
Nслуж
|
3
|
|
Количество работников МОП
составляет 2 %
|
Nмоп
|
1
|
|
Общее количество Nобщ =
(Nраб + Nитр + Nслуж + Nмоп) x k
|
|
94
|
где Nобщ - общая численность работающих на
строительной площадке;
Nраб -
численность рабочих, принимаемая по графику изменения численности рабочих
календарного плана;
Nитр -
численность инженерно-технических работников;
Nслуж
- численность служащих;
Nмоп -
численность младшего обслуживающего персонала и охраны;
Расчет площадей временных зданий
|
Временные здания
|
Кол-во работающих
|
Кол-во пользующихся данным
помещением, %
|
Площадь помещений, м2
|
Тип временного здания
|
Размеры здания
|
|
|
|
На одного работающего
|
общая
|
|
|
|
Служебные
|
|
|
|
|
|
|
|
Контора
|
6
|
100
|
3
|
18
|
Передвижной вагон
|
9 х 2,7
|
|
Диспетчерская
|
5
|
100
|
0,75
|
3,75
|
То же
|
9 х 2,7
|
|
Проходная
|
1
|
-
|
7
|
6
|
Сборно-разборный
|
2 х 3
|
|
Санитарно-бытовые
|
|
|
|
|
|
|
|
Гардеробная
|
40
|
70
|
0,7
|
19,6
|
Передвижной вагон
|
11 х 3
|
|
Умывальная
|
40
|
50
|
0,2
|
4
|
То же
|
8,5 х 3
|
|
Сушилка
|
40
|
40
|
0,2
|
3,2
|
То же
|
8 х 2,5
|
|
Помещение для приёма пищи и
отдыха
|
40
|
50
|
1
|
20
|
То же
|
9 х 2,7
|
|
Туалет
|
40
|
100
|
0,1
|
4
|
Контейнерный
|
6 х 3
|
|
Производственные
|
|
|
|
|
|
|
|
Малярная станция
|
-
|
-
|
-
|
-
|
Передвижной вагон
|
4,1 х 2,2
|
|
Штукатурная станция
|
-
|
-
|
-
|
-
|
То же
|
8 х 2,8
|
|
Мастерские
столярно-плотничные
|
-
|
-
|
-
|
-
|
То же
|
4,5 х 2,5
|
Потребность воды на производственные нужды
|
Потребители воды
|
Ед.изм.
|
Кол-во в смену
|
Норма расхода воды на
ед.изм.
|
Общий расход воды в смену
|
Месяцы
|
|
|
|
|
|
Апрель
|
Май
|
Июнь
|
Июль
|
Ав густ
|
Сен тябрь
|
|
Работа экскаватора
|
маш-ч
|
8
|
10
|
80
|
80
|
-
|
-
|
-
|
-
|
-
|
|
Заправка экскаватора
|
1 маш
|
1
|
100
|
100
|
100
|
-
|
-
|
-
|
-
|
-
|
|
Поливка бетона и опалубки
|
М3
|
24
|
200
|
4800
|
4800
|
4800
|
-
|
-
|
-
|
-
|
|
Штукатурные работы
|
М2
|
8
|
7
|
56
|
-
|
-
|
-
|
-
|
56
|
56
|
|
Итого
|
|
|
|
|
4980
|
4800
|
-
|
-
|
56
|
56
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
По максимальной потребности находим секундный расход воды на
производственные нужды л/с
Впр = (4980 х 1,5) / 8 / 3600 = 0,25
Расход воды на хозяйственно-бытовые нужды. На стройке работает 94
человека. Максимальный расход воды на хозяйственно-бытовые нужды, л/с, составит
Вмакс = 94 х 13 =1222
Секундный расход воды на хозяйственно-бытовые нужды, л/с, составит
Вхоз = Вмакс х k1/(t1 х 3600)
где k21 = 1,5 - коэффициент
неравномерности потребления;
t1 = 8
- число часов работы в смену.
Вхоз = 1222 х 1,5/(8 х 3600) = 0,063
Определяем общий расход воды, л/с
Bобщ =
0.063 + 0.025 = 0.088
Рассчитываем диаметр временного водопровода, мм, по формуле
D =
35,69 √ Bобщ / v
где v = 1,5-2,0 м/с - скорость воды.
D =
35.69√ 0.088 / 1.5 = 63,5
Принимаем диаметр временного трубопровода 70 мм
Из условий принятие диаметра водопровода по расходу на пожарные нужды
принимаем минимальный диаметр 100 мм.
Обеспечение строительства электроэнергией
График мощности установки для производственных нужд
|
Механизмы
|
Ед. изм.
|
Кол-во
|
Мощность
|
Общая мощность
|
Месяцы
|
|
|
|
|
|
май
|
июнь
|
июль
|
август
|
Октябрь
|
Ноябрь
|
Декабрьь
|
|
Сварочный трансформатор
|
шт.
|
1
|
25
|
25
|
25
|
25
|
25
|
25
|
-
|
-
|
-
|
-
|
|
Башенный кран
|
шт.
|
1
|
40
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
-
|
-
|
|
Малярная станция
|
шт.
|
1
|
10
|
10
|
-
|
-
|
-
|
-
|
-
|
10
|
10
|
10
|
|
|
|
|
|
|
65
|
65
|
65
|
65
|
- -
|
10
|
10
|
10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Определяем мощность установки для производственных нужд, кВт
Wпр =
25 * 0,35/0,4 + 40 * 0,3/0,5 = 45,9
Мощность сети наружного освещения
|
Потребители энергии
|
Ед. изм.
|
Кол-во
|
Норма освещённости
|
Мощность
|
|
Монтаж конструкций
|
1000 м2
|
2,8
|
2,4
|
6,72
|
|
Открытые склады
|
1000 м2
|
0,144
|
1
|
0,144
|
|
Внутрипостроечные дороги
|
Км
|
1428
|
2,2
|
0,314
|
|
Охранное освещение
|
Км
|
0,312
|
1,3
|
0,4056
|
|
Прожекторы
|
Шт.
|
4
|
0,5
|
2
|
|
|
|
|
|
9,583
|
Мощность сети наружного освещения будет равна, кВт
Wн.о.
= 5,8 х 1 =5,8
Мощность сети внутреннего освещения
|
Потребители
|
Ед. изм.
|
Кол-во
|
Норма освещённости
|
Мощность
|
|
Контора
|
100 м2
|
0,24
|
1,30
|
0,31
|
|
Диспетчерская
|
100 м2
|
0,24
|
1,30
|
0,31
|
|
Проходная
|
100 м2
|
0,06
|
1,00
|
0,06
|
|
Умывальная
|
100 м2
|
0,25
|
1,30
|
0,33
|
|
Гардеробная
|
100 м2
|
0,33
|
1,30
|
0,43
|
|
Сушилка
|
100 м2
|
0,20
|
1,00
|
0,20
|
|
Помещение для приёма пищи
|
100 м2
|
0,24
|
1,00
|
0,24
|
|
Туалет
|
100 м2
|
0,18
|
1,00
|
0,18
|
|
Мастерские
|
100 м2
|
0,11
|
1,30
|
0,14
|
|
|
|
|
|
2,20
|
Мощность сети для внутреннего освещения составит, кВт
Wв.о.
= 0.8 х 2.19 = 1.75
Общая мощность электропотребителей составит, кВт
Wобщ =
1.75 + 5,8 + 45,9 = 53,45
Мощность требуемого трансформатора будет, кВт
Wтр =
1.1 х 53,45 = 58,7
Принимаем трансформатор ТМ-100/6.
Технико-экономические показатели
|
№
|
наименование
|
Ед.изм
|
Кол-во
|
|
1
|
Площадь стройплощадки
|
м2
|
14981
|
|
2
|
Площадь застройки здания
|
м2
|
2000,95
|
|
3
|
Площадь временных зданий
|
м2
|
233
|
|
4
|
Протяженность временных
дорог
|
м
|
1428
|
|
5
|
Протяженность временного
водопровода
|
м
|
109
|
|
6
|
Протяженность временных
эл.сетей
|
м
|
259
|
|
7
|
Протяженность ограждения
стройплощадки
|
М
|
29962
|
4. МЕРОПРИЯТИЯ ПО БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ
.1 Техника безопасности и охрана труда
Важнейшим этапом осуществления строительства любого объекта является
правильная организация строительной площадки и создание на ней безопасных
условий труда.
Еще на стадии разработки ПОС. должны быть предусмотрены: ограждение
площадки забором, отвод поверхностных вод, устройство подземных путей и
внутриплощадочных дорог и проездов. Временные дороги должны быть размещены так,
чтобы был возможен проезд автомобилей в любое время года и в любую погоду.
Минимальное расстояние между дорогой и складом 0,5…1,0 м, дорогой и рельсовыми
путями 6,5…12,5 м в зависимости от вылета стрелы крана и его размещения,
дорогой и забором не менее 1,5 м.
На отдельных участках строительной площадки и внутрипостроечных дорог
должны быть предусмотрены указатели «Въезд», «Выезд», «Разворот», указатели
мест разгрузки материалов, знаки безопасности и предупреждающие надписи. В
местах движения людей через траншеи и канавы должны быть предусмотрены мостики
шириной не менее 0,6 м и высотой двусторонних перил 1 м. В опасных местах кроме
ограждения должны быть установлены световые сигналы и аварийное освещение.
Беспорядочное хранение материалов и изделий может повлечь за собой
несчастные случаи. Поэтому конструкции и материалы должны складироваться с
учетом требования безопасного складирования: кирпич в пакетах и на поддонах -
не более чем в два яруса; стеновые панели - в кассетах или пирамидах; ригели,
колонны и сваи - в штабелях высотой до 2 м; плиты перекрытий, блоки - в
штабелях высотой до 2,5 м; стекло и рулонный материал - вертикально в один ряд
и т.д.
При штабелировании сыпучих материалов должны быть соблюдены нормативные
откосы, пылевидные материалы (цемент, гипс и т.д.) должны затариваться в
силосы, бункеры и другие закрытые ёмкости. Повышенные требования безопасности
предъявляются к хранению ядовитых, легковоспламеняющихся и взрывоопасных
веществ.
Должны быть обеспечены рекомендуемые расстояния от рабочего места до
санитарно-бытовых помещений и пунктов общественного питания, подведены сети
электроснабжения, водопровода, канализации, отопления. Качество воды,
используемой для хозяйственно-питьевых нужд, должно отвечать требованиям
государственных стандартов.
При прокладке крановых путей башенных кранов или полос движения стреловых
кранов должно быть выдержано расстояние до подошвы выемки, установленное
СНиПом.
Рельсовые пути кранов должны быть огорожены и заземлены; на концах путей
должны быть установлены тупиковые упоры и отключающие линейки; устроен
водоотвод с уклоном 0,002…0,003.
При установке кранов должны быть выдержаны минимальные расстояния их
приближения к воздушным электролиниям, откосам котлованов, строениям, штабелям
грузов и т.п.
До начала работы краны должны пройти полное техническое
освидетельствование, а обслуживающий персонал - аттестацию.
Одним из наиболее важных вопросов при разработке стройгенпланов является
определение опасных зон.
Опасные зоны могут быть постоянными и временными. Постоянные опасные зоны
расположены вблизи неизолированных токоведущих частей электроустановок; вблизи
неогражденных перепадов по высоте на 1,3 м и более; в местах перемещения машин
и оборудования; в местах, где содержаться вредные вещества в концентратах выше
предельно допустимых или воздействует шум интенсивностью выше предельно
допустимой; в местах, над которыми происходит перемещение грузов.
К зонам с потенциально опасными производственными факторами относятся:
участки территории вблизи строящегося здания; этажи здания (ярусы) в одной
захватке, над которыми происходит монтаж или демонтаж конструкций, а также
перемещаются грузы.
Временные опасные зоны возникают в процессе производства работ
продолжительностью до 1 рабочей смены (монтаж крана, рыхление грунта взрывами и
др.)
Опасные зоны должны быть ограждены, обозначены знаками безопасности и
надписями.
Электробезопасность на строительной площадке. При выполнении почти всех
видов строительных процессов используется электричество. Нарушение правил
электробезопасности часто приводит к поражению рабочих-строителей электрическим
током, влекущему за собой ожоги кожи, тканей мышц и кровеносных сосудов; потерю
сознания; расстройство нервной системы; разложение кровяных телец и др.
Основными причинами поражения электрическим током являются случайные
прикосновения людей к оголенным проводам воздушной электросети,
неудовлетворительное ограждение и заземление электроустановок, оставление
электроприборов без надзора и др.
В качестве естественных заземлителей обычно используют любые
металлические конструкции, имеющие хорошее соединение с землей: трубопроводы,
подкрановые пути и др. в качестве искусственных зазелителей применяют
металлические стержни, куски труб, металлические уголки и полосы. Необходимое
количесвто заземлителей определяется расчетом, но независимо от расчета
количество заземлителей в очаге заземления должно быть не менее двух.
При поражении человека электрическим током необходимо принять меры по его
освобождению от действия тока и оказать ему медицинскую помощь. В случае
поражения электрическим током (до прибытия врача) рекомендуется:
отключить ток, удалить пострадавшего от токоведущих частей;
обеспечить покой пострадавшего, создать приток свежего воздуха, согреть
тело;
при отсутствии сердцебиения применить к пострадавшему методы
искусственного дыхания, при необходимости с параллельным массажем в области
сердца.
Охрана труда на строительной площадке. В строительной отрасли выдвигаются
повышенные требования к созданию и обеспечению благоприятных для здоровья и
безопасных условий труда из-за специфики производства:
рассредоточенность в расположении строительных объектов, нередко
значительная удаленность их от культурно-бытовых центров;
многообразие типов машин, механизмов и приспособлений, большинство из
которых имеют электроприводы;
необходимость работы под открытым небом, часто при неблагоприятных
погодных условиях (снег, дождь, слякоть и т.п.).
Поэтому в организации системы охраны труда в строительстве должны
участвовать технический персонал стройки и работники системы управления
ведомства, региона, страны.
Охрана труда складывается из многообразия технических, организационных,
социально-экономических, санитарно-гигиенических и других мероприятий и
заключает в себе:
трудовое законодательство, предусматривающее и разрешающее правовые
вопросы о трудовых взаимоотношениях на производстве, о режиме рабочего времени
и отдыха, условиях труда женщин и подростков;
технику безопасности, отражающую организационные и технические
мероприятия при выполнении строительно-монтажных и специальных работ назависимо
от ведомственной подчиненности и принадлежности строительных организаций и
фирм, выполняющих эти работы;
производственную санитарию, учитывающую влияние условий труда на организм
и здоровье человека; разрабатывает и осуществляет меры по оздоровлению условий
труда в производственных процессах и профилактические санитарно-гигиенические
мероприятия;
противопожарную безопасность, предусматривающую мероприятия по
предупреждению пожаров и устанавливающую нормы проектирования зданий с целью
улучшения их противопожарного состояния.
Кроме единых межотраслевых общегосударственных норм и правил в области
охраны труда действуют ведомственные и региональные правила, инструкции и
положения, утверждаемые в установленном порядке и отражающие специфику
производства в регионах, а также стандарты предприятий и общественных
объединений.
Создание безопасных условий труда на производстве. Ответственность за
состояние охраны труда во всех подразделениях возложена на руководителя
организации: управляющего (трест), начальника (СМУ); непосредственное
руководство службой ТБ осуществляет технический директор (главный инженер)
через инженера по ТБ и подчиненные ему отделы; производственно-технический
(ПТО), труда и зарплаты (ОТЗ), главного механика (ОГМ), энергетика и др. В
вышестоящих директивных органах (главки, министерства) структура
ответственности за состояние охраны труда аналогична.
В строительных подразделениях, где выше уровень организации производства,
меньше нарушений требования охраны труда. Поэтому основным способом повышения
уровня безопасности труда следует считать повышение общего уровня культуры
производства.
Наиболее высокие показатели в области охраны труда имеются на
предприятиях, где рабочие систематически обучаются передовым методам
безопасного труда, проводятся различные инструктажи, изучаются требования ТБ
при работе с электроинструментом, особенности эксплуатации строительных машин и
механизмов и т.п.
4.2 Охрана окружающей среды
В строительстве особое внимание следует уделять работам по освоению
площадки застройки. Правила охраны окружающей среды требуют обязательного
проведения рекультивации, землевания и предотвращения вредных выбросов в почву,
водоемы и атмосферу.
Например, сравнительно недавно в широких масштабах применялась планировка
всей площадки микрорайона. В результате нарушался поверхностный слой земли;
из-за водной эрозии почва размывалась, появлялись овраги. Это влекло за собой
воздушную эрозию: ветры поднимали в воздух верхние слои земли, переносили их на
большие расстояния. Снижалось плодородие почв, происходило заиление рек и т.д.
В большинстве стран, особенно северной и центральной Европы, стараются
снизить объемы бульдозерно-планировочных работ на территории строительной
площадки. Культурный слой земли снимают только в местах расположения строящихся
зданий, дорог и коммуникаций, насыпей.
В нашей стране изменение состояния природной среды, отвечающее лишь
интересам отдельных лиц, фирм или социальных групп, карается вплоть до
уголовной ответственности.
Строители после проведения необходимых планировочных работ обязаны
выполнить следующие мероприятия
снимать плодородный слой земли только на осваиваемых участках;
плодородный слой должен быть сложен в бурты. После отсыпки и уплотнения
не нем необходимо посеять траву и восстановить растительность или посадить ее;
снятие и сохранность плодородного слоя является обязанностью организаций,
осуществляющих строительство;
после полного завершения технического этапа при необходимости должен быть
осуществлен биологический этап, т.е. комплекс мероприятий по восстановлению
плодородия земель (известкование и гипсование, внесение органических,
минеральных, макро- и микроудобрений и т.д.);
согласно правилам охраны окружающей среды оставшаяся плодородная земля
должна быть подвергнута «землеванию», т.е. транспортированию и нанесению на
малопродуктивные угодья с целью их улучшения.
Важный вопрос - борьба с загрязнением строительной площадки. Мусор с
этажей необходимо опускать в мусоросборники, а в санитарно-бытовой зоне
предусматривать места для установки мусорных контейнеров.
При выезде с территории строительства должна быть предусмотрена площадка
для мойки автотранспорта. По правилам охраны природной среды грязная вода после
мойки перед спуском в водостоки должна быть очищена. Можно запроектировать
подземные Ж/Б или наземные металлические очистные сооружения.
Большой вред экологической ситуации приносят горюче-смазочные материалы
(ГСМ) в том случае, если они попадают на землю. Поэтому заправка топливом,
смена масла, чистка и другие технические работы по обслуживанию автомобильного
транспорта и строительных машин должны производится в специально отведенных
местах с обязательным удалением остатков топлива, масел, обтирочных материалов
и других загрязняющих агентов.
Недостаточно подготовленные строительные машины и автотранспорт могут
оказывать отрицательное воздействие не только на землю, но и на окружающую
атмосферу из-за неполного сгорания топлива. Это оказывает отрицательное
воздействие на окружающую среду, восстановительные силы природы, ее
оздоровительные способности.
.3 Пожарная безопасность
Под пожаром понимается неконтролируемый процесс горения, при котором
возможны уничтожение материальных ценностей и опасность для жизни людей.
Причинами возникновения пожаров чаще всего являются: неосторожное обращение с
огнем; несоблюдение правил эксплуатации производственного оборудования;
самовозгорание или поджог веществ и материалов; замыкания в электрической сети;
грозовые разряды и др.
Система противопожарной защиты контролируется Главным управлением
пожарной охраны МВД РФ и подведомственными ему подразделениями в регионах. В
обязанности этих учреждений входит
разработка правил и нормативов пожарной безопасности;
контроль за выполнением требований пожарной безопасности всеми
предприятиями, фирмами и должностными лицами;
проверка боеспособности пожарных подразделений и исправности средств
пожарной сигнализации и пожаротушения;
участие в комиссиях по приемке зданий и сооружений.
Условия возникновения горения. Для возникновения процесса горения
необходимы: горючее вещество, кислород, источник воспламенения. Некоторые
вещества способны гореть без кислорода, в атмосфере хлора, брома и т.п., но это
явление, скорее всего, следует отнести к исключениям из правил.
Горючие вещества могут быть в виде газов, пыли, твердых веществ и
жидкостей. Углерод, водород, сера и фосфор, входящие в состав горючих веществ,
при горении окисляются и образуют продукты сгорания, которые обычно
представляют серьезную опасность для жизни и здоровья людей.
Выделяющееся при пожаре тепло может оказать разрушительное воздействие на
строительные конструкции и технологическое оборудование, что часто приводит к
авариям и взрывам.
Чтобы предотвратить пожар, необходимо исключить горючее вещество,
кислород или источник воспламенения. Исключить горючее вещество, кислород или
источник воспламенения. Исключить кислород воздуха чрезвычайно сложно, поэтому
при разработке противопожарных мероприятий обычно заменяют материалы на менее
горючие и ограничивают возможность наличия источника воспламенения.
Противопожарные мероприятия. Огонь может распространятся по горючим
отделочным поверхностям внутри здания, по строительным конструкциям и между
зданиями. Поэтому при проектировании предусматривается: разделение зданий
противопожарными стенами или противопожарными перекрытиями на пожарные отсеки;
разделение зданий противопожарными перегородками на секции; устройство
противопожарных преград для ограничения распространения огня по конструкциям,
по горючим материалам (гребни, пояса и др.); устройство противопожарных дверей
и ворот.
Чтобы исключить или снизить опасность распространения пожара на соседние
объекты, между зданиями и сооружениями предусматриваются безопасные расстояния,
которые называются противопожарными разрывами и нормируются СНиПом.
Устройство пожарной связи и сигнализации. Для экстренного сообщения в
пожарную часть о пожаре или возможности его возникновения можно воспользоваться
телефоном, коротковолновой радиостанцией, электрической пожарной сигнализацией.
В городах наиболее простой и доступной является телефонная связь, поскольку на подавляющем
большинстве строительных объектов или рядом с ними имеются телефонные линии. В
сельской местности для вызова пожарной охраны поселковые телефонные линии
должны предоставляться немедленно.
Коротковолновыми или ультракоротковолновыми радиостанциями пользуется в
оперативном порядке персонал пожарных частей для связи друг с другом.
Электрическая пожарная сигнализация может быть ручной или автоматической.
Ручная связь сейчас почти не применяется, но автоматические системы
электрической пожарной сигнализации используются довольно широко. Они состоят
из автоматических извещателей, линии связи, источников питания и приемных
аппаратов. Автоматические извещатели реагируют на появление дыма, повышение
температуры, возникновение пламени и передают электрические сигналы на приемные
аппараты.
5 ЭКОНОМИЧЕСКАЯ ЧАСТЬ
Строительство - важнейшая и перспективнейшая отрасль общественного
производства, имеющая огромную значимость, как для отдельного региона, так и
для всей страны в целом. Развитость или наоборот запущенность строительного
производства показывает текущий уровень состояния экономики, ведь именно
строительство зачастую определяет дальнейшие пути развития страны в
экономическом и политическом направлениях.
В экономическом аспекте значимость строительства переоценить трудно.
Благодаря новым достижениям здания стоят дольше, их реконструкция становится
проще, а эксплуатация безопаснее. Со строительством связано создание мощных
индустриальных комплексов, освоение и промышленная эксплуатация богатых
природных ресурсов нашей страны, строительство уникальных трубопроводов и
железнодорожных магистралей. Также немаловажна проблема жилья, недостатка школ,
и детских садов, столь актуальная в наше время. Развитие строительства, и
открытие новых технологий в этой сфере поможет, решить массу проблем которые
возникают у малоимущих людей или молодых семей. Иными словами социальная роль
строительства довольна велика. По существу нет ни одной отрасли, которая, так
или иначе, не была бы связана со строительством.
О востребованности этой отрасли говорят огромные капиталы, вкладываемые в
нее.. Это и является одной из причин того, что под ней часто понималась отрасль
капитального строительства. К этой отрасли относятся проектно-изыскательные и
научно-исследовательские, строительные и монтажные организации, предприятия
строительной индустрии, производства строительных материалов, транспорт. В
настоящее время - развивающееся строительство, является признаком
развивающегося государства, а
суммы вкладываемые в него - гарантией процветания и богатства будущих
поколений.
Дипломная работа
представляет собой расчет основных фондов и смет на строительство 2-х этажной
общеобразовательной школы на 20 классов Место строительства: город Киров.
.1 Расчёт сметной стоимости СМР
Сметная стоимость строительных предприятий - сумма денежных средств,
необходимых для его осуществления в соответствии с проектными материалами. Она
является основой для определения размера капитальных вложений, финансирования
строительства, формирования договорных цен на строительство, выплаты подрядным
организациям за СМР, оплата расходов по приобретению оборудования, доставка его
на стройку и другие затраты, предусмотренные сметным расчетом. Структура
сметной стоимости строительства состоит из элементов:
СМР по возведению зданий и сооружений от 75% до 90% сметной стоимости;
затраты на приобретение основного и вспомогательного технологического
оборудования (5 - 15%);
прочие затраты (проектно-изыскательные, научно-исследова-тельские,
содержание дирекции заказчика и т. д.);
Следовательно - основные затраты формируются на строительных площадках,
на которых требуется повышать производительность труда, сокращать сроки работ.
Сметная стоимость строительства по методам расчета и экономическому
содержанию, входящая в локальные сметы состоит из:
Прямых затрат:
зарплата рабочих (определяется по договорным ценам и зависит от метода
определенная сметной стоимости строительства (берется по единичным расценкам на
отдельные виды работ ФЕР-2001));
стоимость материалов определяется с учетом данных о нормативной
потребности материалов, изделий, конструкций и их цены.
Нормативная потребность в материалах определяется путем расчета
показателей в локальных сметах, а стоимость определяется в базисных ценах по
сборнику смет;
расходы на эксплуатацию строительных машин и механизмов по нормативной
потребности. На основе локальной сметы на строящийся объект по данным проекту:
организации строительства, по данным проекта производства работ берется
стоимость машино-часа работы строительных машин и механизмов и определяется
калькуляция. Калькуляция включает в себя доставку основных фондов на
строительную площадку, амортизацию, перемещение с объекта на объект, монтаж и
демонтаж, ремонт, зарплату машинистов, затраты на горюче-смазочные материалы и
энергию.
Накладные расходы - это расходы на управление и хозяйственное
обслуживание СМР:
административно-хозяйственные расходы - оплата труда администрации,
выплаты ЕСН, почтово-телеграфные затраты, содержание и эксплуатация ЭВМ, плата
за землю, содержание административных зданий, затраты на все виды ремонта
основных фондов (используемых администрацией), представительские расходы,
аудиторские услуги;
расходы на обслуживание работников строительства - подготовка и
переподготовке кадров, расходы по обеспечению санитарно-гигиенических и бытовых
условий, расходы на охрану труда и технику безопасности;
расходы на организацию работ на строительной площадке - содержание
пожарной и сторожевой охраны, расходы на геодезические работы, расходы
связанные с изобретательством и рационализаторством, благоустройство и
содержание строительных площадок;
прочие накладные расходы - обязательное страхование
работников, амортизация на нематериальные активы, платежи по кредитам,
реклама, выплаты при получении работником производственной травмы.
Накладные расходы - берутся в процентном содержании к фонду оплаты труда
(ФОТ) рабочих-строителей и механизаторов по методикам (процент принимается по
согласованию сметы заказчиком и подрядчиком) МДС 81-33.2004.
Сметная прибыль (плановые накопления) - это средства для покрытия
расходов строительной организации (исключаются прямые и накладные расходы). К
ним относятся: оплата банковских кредитов, отчисления на развитие производства,
модернизацию и реконструкцию основных фондов, на материальную помощь работникам,
на развитие социальной сферы, пополнение оборотных средств, уплата налога на
прибыль, содержание объектов здравоохранения, детских лагерей, жилищного фонда.
Норматив берется в процентах к ФОТ (МДС 81-33.2004) или иногда 8 % от общей
сметной стоимости, а также индивидуально.
Для расчета сметной стоимости строительства необходима система
ценообразования и сметного нормирования.
Сметное нормирование - это система затрат времени на производство СМР с
целью разработки и обоснования сметных норм и нормативов. Сметная норма - сумма
затрат труда работников строительства, времени работы строительных машин и
механизмов, строительных материалов, изделий на определенный этап СМР и других
работ.
Сметные нормативы - сборники сметных норм, расценок, это первичный нормативный
документ, который необходим для разработки единичных сметных стоимостей -
единичных расценок; эта сметная норма устанавливает размер прямых затрат (без
накладных расходов и сметной прибыли) в денежном выражении на единицу
конструктивного
элемента или вида строительных работ. Сметные нормы бывают: федеральные;
ведомственные (отраслевые); региональные (местные).
В сметную документацию входят:
локальные сметы - это первичный сметный документ, который составляется на
общестроительные, специальные, монтажные и санитарно-технические работы;
локальные сметные расчёты - при необходимости уточняют затраты в процессе
строительства;
объектные сметы включают в себя данные из локальных смет на объект в
целом и являются основой договорной цены;
объектные сметные расчёты - это расчеты на строительство каждого
отдельного ЗиС по данным первых двух пунктов;
сметные расчёты на отдельные виды затрат составляются если остались
работы, неучтенные сметами;
сводные сметные расчёты составляются на основе 3 и 5 пунктов и являются
основанием для определения объема капитальных вложений. В него входит:
подготовка территории строительства, основные объекты строительства, объекты
подсобного и обслуживающего назначения, объекты энергетического хозяйства,
объекты транспортного хозяйства и связи, наружные связи и сооружения
водоснабжения, канализации, теплоснабжения, газоснабжения, благоустройство и
озеленение территории, временные ЗиС, прочие работы и затраты, содержание
дирекции, подготовка кадров, проектные и изыскательские работы;
сводка затрат - сметный документ, определяющий стоимость строительства
предприятия, ЗиС. Сводка объединяет несколько сводных сметных расчетов
(производственного назначения, проектно-сметная документация на объекты
жилищно-гражданского назначения) и предназначена для нужд возведения данного
сооружения.
Себестоимость строительно-монтажных работ бывает:
сметная себестоимость СМР - определяется проектной
организацией по нормам и текущим ценам на момент расчета. Это основной
показатель для отсчета налоговой инспекции, а также основа для расчета плановой
себестоимости;
плановая себестоимость СМР - это прогноз величины затрат конкретной
организации на определение комплекса СМР, выполняемых этой организацией; обычно
меньше сметной;
фактическая себестоимость СМР - сумма затрат, производимых строительной
организацией в ходе выполнения работ в данных условиях - определяет фактические
финансовые результаты деятельности строительной организации.
Смета является документом государственной важности. В общей системе
экономических расчётов сметная стоимость выполняет ряд ответственных функций:
сметная стоимость строящегося объекта служит основным показателем
экономической эффективности принятого проектного решения;
смета представляет собой основу для планирования капитальных вложений;
сметная документация является основанием для расчётов между подрядчиком и
заказчиком за выполненные работы;
сметная стоимость служит базой для планирования заданий по снижению
себестоимости, а также для определения эффективности мероприятий по внедрению
новой техники.
От качества сметы зависят ТЭП проектируемых ЗиС
Пояснительная записка к сметной документации
При расчёте локальных смет использовались:
ведомость объёмов работ;
|
№ п.п.
|
Шифр
|
Наименование
|
Ед.
|
Объём
|
|
|
обоснования
|
|
изм.
|
|
|
|
|
|
|
|
|
1
|
-------
|
Внутриплощадочные работы
|
%
|
6
|
|
2
|
Г01-01-036-01
|
Грубая планировка
|
1000м3
|
12,08
|
|
3
|
Г01-01-031-1
|
Срезка растительного слоя
бульдозером толщиной 150 мм
|
1000 м3
|
11,53
|
|
4
|
Г01-01-013-7
|
Разработка грунта
экскаватором с погрузкой в автосамосвалы I группы
|
100 м3
|
17,92
|
|
5
|
Г01-01-003-7
|
Разработка грунта
экскаватором в отвал I группы
|
100м3
|
|
7
|
Г11-01-002-1
|
Устройство песчанной
подготовки
|
м3
|
1,02
|
|
8
|
Г07-01-001-5
|
Монтаж фундаментов
стаканного типа массой до 1,5 т
|
100шт.
|
1,05
|
|
9
|
Г08-01-003-7
|
Гидроизоляция фундаментов
боковая
|
100м2
|
7,1
|
|
10
|
Г08-01-003-2
|
тоже горизонтальная
|
100м2
|
113,1
|
|
11
|
Г6-01-001-5
|
Монтаж монолитных
фундаментов
|
100м3
|
36,43
|
|
12
|
Г01-02-061-2
|
Обратная засыпка вручную
|
100м3
|
3,03
|
|
13
|
01-01-033-1
|
Засыпка траншей и
котлованов бульдозерами
|
1000 м3
|
0,48
|
|
14
|
01-02-055-2
|
Доработка грунта вручную
глубиной до 2 метров без креплений
|
100 м3
|
0,72
|
|
|
|
Н А Д З Е М Н Ы Й Ц И К Л
|
|
|
|
15
|
Г07-05-001-1
|
Монтаж колонн массой до 2 т
|
100шт.
|
2,1
|
|
16
|
Г07-05-007-5
|
Монтаж ригелей массой до 1
т
|
100шт.
|
1,05
|
|
|
Г7-05-011-01
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 5 м2
|
100шт.
|
2,16
|
|
17
|
Г07-05-01-8
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 10м2
|
100шт.
|
2,32
|
|
18
|
Г07-01-047-2
|
Монтаж железобетонных
лестничных площадок
|
100шт.
|
0,06
|
|
19
|
Г07-01-047-3
|
Монтаж железобетонных
лестничных маршей
|
100шт.
|
0,12
|
|
20
|
Г07-05-030-10
|
Монтаж парапета
|
100шт.
|
1,91
|
|
21
|
7-05-016-04
|
Устройство металлических
ограждений без поручней
|
100м3
|
7,2
|
|
22
|
7-05-030-05
|
Установка плит козырьков
площадью до 5 м2
|
100 шт.
|
0,06
|
|
23
|
08-02-002-08
|
Кладка перегородок ½ кирпича
|
100м3
|
26,88
|
|
|
08-03-001-01
|
Кладка стен из газоблоков
|
100м3
|
438
|
|
|
|
Устройство кровли
|
|
|
|
24
|
Г12-01-015-01
|
- пароизоляция
|
100м2
|
28,7
|
|
25
|
Г12-01-013-01
|
- теплоизоляция
|
100м2
|
28,7
|
|
26
|
Г12-01-17-01
|
- цементно-песчанная
стяжка
|
100м2
|
28,7
|
|
27
|
Г12-01-002-08
|
- настилка рулонного ковра
|
100м2
|
28,7
|
|
|
|
Столярные работы
|
|
|
|
28
|
10-01-028
|
Установка оконных блоков
|
100м2
|
14,66
|
|
29
|
Г10-01-039-1
|
Установка внутренних и
наружных дверных блоков
|
100м2
|
8,26
|
|
30
|
Г15-05-005-1
|
Остекление оконных блоков
|
100м2
|
6,87
|
|
|
|
О Т Д Е Л О Ч Н Ы Й Ц И К
Л
|
|
|
|
|
|
ОБОЙНЫЕ РАБОТЫ
|
|
|
|
|
Г15-04-025-07
|
Оклейка обоями стен по
монолитной штукатурке и бетону
|
100м2
|
33,09
|
|
31
|
Г11-01-004-01
|
-гидроизоляция
|
100м2
|
32,7
|
|
32
|
Г11-01-009-01
|
- тепло-звукоизоляция ДВП
|
100м2
|
28,7
|
|
33
|
Г11-01-015-01
|
Устройство бетонной
подготовки под полы
|
100м2
|
32,7
|
|
34
|
Г11-01-036-04
|
Укладка линолиума
|
100м2
|
22,6
|
|
|
|
Ш Т У К А Т У Р Н Ы Е Р А Б
О Т Ы
|
|
|
|
35
|
Г15-02-035-1
|
- подготовка под окраску
перегодок
|
100м2
|
164,4
|
|
36
|
Г15-02-035-3
|
- подготовка под окраску
потолков
|
100м2
|
28,7
|
|
|
Г15-02-016-05
|
Оштукатуривание стен
|
100м2
|
286,4
|
|
|
|
П Л И Т О Ч Н Ы Е Р А Б О Т
Ы
|
|
|
|
37
|
Г11-01-017-01
|
Устройство мозаичных полов
|
100м2
|
1,73
|
|
38
|
Г15-01-019-01
|
облицовка стен, столбов
глазурированной плиткой
|
100м2
|
4,45
|
|
|
|
М А Л Я Р Н Ы Е Р А Б О Т Ы
|
|
|
|
39
|
Г15-04-005-5
|
Водоимульсионная покраска
стен
|
100м2
|
164,4
|
|
40
|
Г15-04-005-6
|
тоже потолков
|
100м2
|
28,7
|
|
41
|
Г15-04-025-7
|
Масленная покраска оконных
блоков
|
100м2
|
8,7
|
|
42
|
Г15-04-025-6
|
тоже дверных блоков
|
100м2
|
4,03
|
сборники федеральных единичных расценок на 2001 год;
нормативы накладных расходов и сметной прибыли по сборникам МДС
81-33.2004.
Всего составлено пять локальных смет и в конце каждой приведён алгоритм
её расчёта. При составлении смет применяется базисно-индексный метод.
Сметная стоимость состоит из прямых затрат, накладных расходов и плановых
накоплений (прибыли) и определяется по формуле 1. Прямые затраты и накладные
расходы составляют себестоимость объекта.
Сcм = ПЗ + НР + ПН
где Сcм - сметная стоимость объекта;
ПЗ - прямые затраты, определяющиеся суммой стоимости всех видов работ,
конструктивных элементов, арматуры и других затрат, внесенных в смету;
НР - накладные расходы, начисляемые в процентах на прямые затраты; нормы
накладных расходов приведены в МДС 81-33.2004;
ПН - плановые накопления, приведённые в МДС 81-33.2004.
Локальные сметы на виды работ
Локальная смета №1
Земляные работы
|
Сметная стоимость:
|
373584,8208
|
|
|
|
|
|
|
|
|
Средства на оплату труда:
|
39156,64309
|
|
|
|
|
|
|
|
|
Составлена в текущих ценах
по состоянию на 2001 год с индексацией l квартал 2014г.
|
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица измерения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
01-01-036-01
|
Грубая планировка
|
1000 м3
|
12,08
|
23,29
|
23,29
|
281,34
|
0
|
281,3432
|
|
0
|
|
|
|
|
|
|
4,02
|
|
|
48,5616
|
|
|
|
2
|
01-01-031-1
|
Разработка грунта
экскаватором в отвал 1 группы
|
1000 м3
|
17,92
|
3166,71
|
3091,08
|
56747
|
1297,05
|
55392,154
|
9,28
|
166
|
|
|
|
|
|
72,38
|
369,03
|
|
|
6613,0176
|
|
|
|
3
|
01-01-031-1
|
Разработка грунта с
перемещением до 10 м бульдозерами мощностью 96 (130) кВт
|
1000 м3
|
11,53
|
911,86
|
911,86
|
10514
|
0
|
10513,746
|
|
0
|
|
|
|
|
|
|
102,41
|
|
|
1180,7873
|
|
|
|
5
|
01-02-055-2
|
Доработка грунта вручную
глубиной до 2 метров без креп,
|
100 м3
|
0,18
|
1047,5
|
|
188,55
|
188,55
|
0
|
125
|
22,5
|
|
|
|
|
|
1047,5
|
|
|
|
0
|
|
|
|
6
|
01-02-061-2
|
Обратная засыпка пазух
ручная
|
3,03
|
7217,06
|
|
21868
|
2202,992
|
|
97,2
|
295
|
|
|
|
|
|
727,06
|
|
|
|
|
|
|
|
7
|
01-01-033-1
|
Засыпка траншей и
котлованов бульдозерами
|
1000 м3
|
0,48
|
465,88
|
465,88
|
223,62
|
0
|
223,6224
|
|
0
|
|
|
|
|
|
|
80,41
|
|
|
38,5968
|
|
|
|
|
Итого
|
|
33075
|
3688,591
|
11018,711
|
|
483
|
|
|
|
|
|
1267,9457
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
112487
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
69230,436
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
58279,74
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
20033,542
|
|
|
|
|
|
Всего
|
|
|
|
|
|
260030,6
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (95%)
|
|
|
|
|
74398
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
334428
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (50%)
|
|
|
|
|
39157
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
373585
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы:
(33074,95-(3688,591+11018,71)х5,1=112468,8
|
|
|
|
ЭСМ: (11018,71+1267,94)х7,1
=69230,43
|
|
|
|
|
Зарплата рабочих:
3688,591х15,8 = 58279,74
|
|
|
|
|
Зарплата механизаторов:
1267,94х15,8=20033,54
|
|
|
|
|
Всего:112468,8+69230,43+58279,74+20033,54=
260030,6
|
|
|
|
Накладные расходы:
(58279,74+20033,54)х95% = 74397,62
|
|
|
|
Итого с накладными
расходами: 260030,6+74397,62=334428,2
|
|
|
|
Сметная прибыль:
(58279,74+20033,54)х50% =39156,64
|
|
|
|
Сметная стоимость:
334428,2+39156,64= 373584,8
|
|
Локальная смета №2
Монтаж сборных ж/б конструкций
|
Сметная стоимость:
|
4165569,505
|
|
|
|
|
|
|
|
|
|
Средства на оплату труда:
|
986431,9295
|
|
|
|
|
|
|
|
|
|
Составлена в текущих ценах
по состоянию на 2001 год с индексацией l квартал 2014г.
|
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица измерения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
07-05-004-4
|
Монтаж колонн массой до 2т
|
100 шт
|
2,1
|
26674,97
|
6790,76
|
56017,44
|
20489,05
|
14260,596
|
969,85
|
2037
|
|
|
|
|
|
9756,69
|
983,47
|
|
|
2065,287
|
|
|
|
2
|
07-05-007-5
|
Монтаж ригелей массой до 2т
|
100 шт
|
1,05
|
5726,16
|
3302,37
|
6012,468
|
2005,973
|
3467,4885
|
192,78
|
202,4
|
|
|
|
|
|
1910,45
|
507,6
|
|
|
532,98
|
|
|
|
3
|
07-05-011-6
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 10 м2
|
100 шт
|
2,23
|
12394,02
|
4318,58
|
27638,66
|
6656,55
|
9630,4334
|
313,88
|
700
|
|
|
|
|
|
2985
|
6137,04
|
|
|
13685,5992
|
|
|
|
4
|
07-05-011-6
|
Монтаж панелей перекрытий с
опорой на 2 стороны площадью до 5 м2
|
100 шт
|
2,16
|
61724,36
|
2406,46
|
133324,6
|
4459,687
|
5197,9536
|
224,91
|
485,8
|
|
|
|
|
|
2064,67
|
3532,49
|
|
|
7630,1784
|
|
|
|
5
|
7-01-047-01
|
Установка лестничных
площадок
|
100 шт
|
0,06
|
7043,74
|
4713,12
|
422,6244
|
112,08
|
282,7872
|
208,25
|
12,5
|
|
|
|
|
|
1868
|
736,43
|
|
|
44,1858
|
|
|
|
6
|
7-01-047-03
|
Установка лестничных маршей
до 5 т
|
100 шт
|
0,12
|
13178,6
|
7262,68
|
1581,432
|
374,028
|
871,5216
|
347,48
|
41,7
|
|
|
|
|
|
3116,9
|
1110,38
|
|
|
133,2456
|
|
|
|
7
|
7-05-016-04
|
Устройство металлических
ограждений без поручней
|
100 м
|
0,72
|
16707,43
|
221,21
|
12029,35
|
308,9592
|
159,2712
|
45,65
|
32,87
|
|
|
|
|
|
429,11
|
0
|
|
|
0
|
|
|
|
8
|
7-05-030-10
|
Установка плит парапета
массой более 0,5 т
|
100 шт.
|
1,91
|
4058,98
|
2082,02
|
7752,652
|
1363,931
|
3976,6582
|
79,61
|
152,1
|
|
|
|
|
|
714,1
|
289,17
|
|
|
552,3147
|
|
|
|
9
|
7-01-001-05
|
Монтаж фундаментов
стаканного типа массой до 1,5 т
|
100 шт.
|
1,05
|
7858,65
|
5443,58
|
8251,583
|
1259,318
|
5715,759
|
135,52
|
142,3
|
|
|
|
|
|
1199,35
|
677,82
|
|
|
711,711
|
|
|
|
10
|
7-05-030-05
|
Установка плит козырьков
площадью до 5 м2
|
100 шт.
|
0,05
|
10925,69
|
6160,68
|
546,2845
|
150,5385
|
308,034
|
312,97
|
15,65
|
|
|
|
|
|
3010,77
|
946,49
|
|
|
|
|
|
Итого
|
|
|
|
|
253031
|
37029,57
|
43870,5027
|
|
3806
|
|
|
|
|
|
|
|
|
|
25402,8262
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
877867
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
131120,503
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
585067,3
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
401364,654
|
|
|
|
|
|
Всего
|
|
|
|
|
1995419
|
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (120%)
|
|
|
|
|
1183718
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
3179138
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (100%)
|
|
|
|
|
986432
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
4165570
|
|
|
|
|
Локальная смета №3
Устройство стен и перегородок
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица измерения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
08-01-003-02
|
Гидроизоляция фундаментов
горизонтальная
|
100 м2
|
226,8
|
2776
|
95,17
|
629597
|
27665,1
|
21584,556
|
14,3
|
3243
|
|
|
|
|
|
121,98
|
5,82
|
|
|
1319,976
|
|
|
|
2
|
08-01-003-07
|
Гидроизоляция фундаментов
боковая
|
100 м2
|
130,1
|
117,88
|
73,58
|
15336,2
|
26256,8
|
9572,758
|
21,2
|
2758
|
|
|
|
|
|
201,82
|
2,12
|
|
|
275,812
|
|
|
|
3
|
08-02-002-05
|
Кладка перегородок ½ кирпича
|
м3
|
26,88
|
1051,04
|
362,28
|
28252
|
3583,91
|
9738,0864
|
12,87
|
345,9
|
|
|
|
|
|
133,33
|
40,02
|
|
|
1075,7376
|
|
|
|
3
|
08-03-001-01
|
Кладка стен газоблоками
|
100м3
|
438
|
2099,69
|
72,58
|
919664
|
18781,4
|
31790,04
|
4,78
|
2094
|
|
|
|
|
|
42,88
|
20,12
|
|
|
8812,56
|
|
|
|
|
|
|
|
|
|
|
1592849
|
76287,2
|
72685,44
|
|
8441
|
|
|
Итого
|
|
|
|
|
|
|
11484,086
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
1222153
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,6)
|
|
|
|
|
|
|
465130,3
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
1205338
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
181448,55
|
|
|
|
|
|
Всего
|
|
|
|
|
|
3074070
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (122%)
|
|
|
|
|
1664144
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
4738213
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (80%)
|
|
|
|
|
1109429
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
5847642
|
|
|
|
|
Локальная смета №4
Деревянные конструкции
Сметная стоимость 3147664руб.
Средства на оплату труда 359926,9руб.
Составлена в текущих ценах по состоянию на 2001 год с индексацией l квартал 2014 г.
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица измерения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
10-01-027-09
|
Устройство оконных блоков
|
100 м2
|
14,66
|
4811,09
|
3910,02
|
70530,6
|
26986,1
|
57320,89
|
208
|
3049,28
|
|
|
|
|
|
1840,8
|
0
|
|
|
0
|
|
|
|
2
|
10-01-039-01
|
Устройство дверных блоков
|
100 м2
|
8,26
|
25031,88
|
12126,9
|
206763
|
7907,22
|
100168,1
|
104,28
|
861,353
|
|
|
|
|
|
957,29
|
153,23
|
|
|
1265,68
|
|
|
|
|
|
|
|
|
|
|
277302
|
34893,3
|
157489
|
|
3910,63
|
|
|
Итого
|
|
|
|
|
|
|
1265,68
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
433090
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
1109186
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
551315
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
19997,74
|
|
|
|
|
|
Всего
|
|
|
|
|
2113588
|
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (118%)
|
|
|
|
|
674149
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
2787737
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (63%)
|
|
|
|
|
359927
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
3147664
|
|
|
|
|
Локальная смета №5
Устройство кровли
Сметная стоимость 3037839,74руб.
Средства на оплату труда 599714,0003руб.
Составлена в текущих ценах по состоянию на 2001 год с индексацией l квартал 2014 г.
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица изме- рения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
12-01-015-01
|
Устройство пароизоляции
|
100 м2
|
28,7
|
1785
|
79,18
|
51229,5
|
4727,464
|
2272,466
|
17,51
|
502,537
|
|
|
|
|
|
164,72
|
2,96
|
|
|
84,952
|
|
|
|
2
|
12-01-013-03
|
Устройство теплоизоляции
|
100 м2
|
28,7
|
47408,61
|
128,95
|
1360627,1
|
12439,15
|
3700,865
|
45,54
|
1307
|
|
|
|
|
|
433,42
|
8,78
|
|
|
251,986
|
|
|
|
3
|
12-01-017-01
|
цементно-песчаных толщиной
15 мм
|
100 м2
|
28,7
|
1291,61
|
225
|
37069,207
|
6734,168
|
6457,5
|
27,22
|
781,214
|
|
|
|
|
|
234,64
|
21,86
|
|
|
627,382
|
|
|
|
4
|
12-01-002-01
|
Устройство кровель плоских
четырехслойных
|
100 м2
|
114,8
|
8091,66
|
413,56
|
928922,57
|
32096,93
|
47476,69
|
29,72
|
3411,86
|
|
|
|
|
|
279,59
|
12,48
|
|
|
1432,704
|
|
|
|
|
|
|
|
|
|
|
230920,272
|
55997,718
|
59907,519
|
|
6002,605
|
|
|
|
Итого
|
|
|
|
|
|
|
2397,024
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
408324,5
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
884763,9
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
37872,98
|
|
|
|
|
|
Всего
|
|
|
|
|
1330961,4
|
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (120%)
|
|
|
|
|
1107164,3
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
2438125,7
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (65%)
|
|
|
|
|
599714
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
3037839,7
|
|
|
|
|
Локальная смета №6
Отделочный цикл
Сметная стоимость 28636981руб.
Средства на оплату труда 5114939руб.
Составлена в текущих ценах по состоянию на 2001 год с индексацией l квартал 2014 г.
|
№ п/п
|
Шифр и № позиции и
норматива
|
Наименование работ затрат
|
Ед. измер.
|
Коли-чество
|
Стоимость единицы, руб.
|
Общая стоимость, руб.
|
Затраты труда рабочих
|
|
|
|
|
|
Всего
|
Эксплуата-ция машин
|
Всего
|
Оплата труда
|
Эксплуат машин
|
|
|
|
|
|
|
Оплата труда
|
В т.ч. оплата труда
|
|
|
В т.ч. оплата труда
|
на един.
|
всего
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
1
|
15-01-019-01
|
облицовка стен, столбов
глазурированной плиткой
|
100 м2
|
4,45
|
10002,5
|
20,7
|
44511,26
|
9324,174
|
92,115
|
228
|
1014,6
|
|
|
|
|
|
2095,32
|
9,1
|
|
|
40,495
|
|
|
|
2
|
15-04-005-3
|
Водоимульсионная покраска
стен
|
100 м2
|
164,4
|
1591,43
|
11,71
|
261631,1
|
63262,76
|
1925,124
|
42,9
|
7052,8
|
|
|
|
|
|
384,81
|
1,8
|
|
|
295,92
|
|
|
|
3
|
15-04-005-4
|
Водоимульсионная покраска
потолков
|
100 м2
|
28,7
|
1800,92
|
12,46
|
51686,4
|
13875,88
|
357,602
|
53,9
|
1546,9
|
|
|
|
|
|
483,48
|
1,9
|
|
|
54,53
|
|
|
|
4
|
15-02-016-05
|
Оштукатуривание стен
|
100 м2
|
286,4
|
2906,19
|
103,19
|
832332,8
|
385591,8
|
29553,62
|
135,7
|
38870
|
|
|
|
|
|
1346,34
|
68,14
|
|
|
19515,3
|
|
|
|
5
|
15-02-035-2
|
подготовка под окраску
перегородок
|
100 м2
|
164,4
|
544,74
|
4,4
|
89555,26
|
47006,89
|
723,36
|
33,52
|
5510,7
|
|
|
|
|
|
285,93
|
2,33
|
|
|
383,052
|
|
|
|
6
|
15-02-016-2
|
подготовка под окраску
потолков
|
100 м2
|
28,7
|
1667,71
|
95,79
|
47863,28
|
20555,8
|
2749,173
|
78,88
|
2263,9
|
|
|
|
|
|
716,23
|
64,22
|
|
|
1843,114
|
|
|
|
7
|
15-05-005-01
|
Остекление оконных блоков
|
100 м2
|
6,8
|
13481,6
|
135,23
|
91674,74
|
12781,21
|
919,564
|
220,4
|
1498,4
|
|
|
|
|
|
1879,59
|
17,88
|
|
|
121,584
|
|
|
|
8
|
15-04-025-07
|
Оклейка обоями стен по
монолитной штукатурке и бетону
|
100 м2
|
33,09
|
937,29
|
1,18
|
31014,93
|
9848,577
|
39,0462
|
33,63
|
1112,8
|
|
|
|
|
|
297,63
|
0,12
|
|
|
3,9708
|
|
|
|
9
|
15-06-001-01
|
Улучшенная окраска
масляными красками оконных блоков
|
100 м2
|
8,7
|
573,66
|
1,71
|
4990,842
|
3165,408
|
14,877
|
40,07
|
348,61
|
|
|
|
|
|
363,84
|
0,32
|
|
|
2,784
|
|
|
|
10
|
15-04-025-06
|
Улучшенная окраска
масляными красками дверных блоков
|
100 м2
|
4,03
|
446,24
|
1,71
|
1798,347
|
950,3143
|
6,8913
|
25,97
|
104,66
|
|
|
|
|
|
235,81
|
0,32
|
|
|
1,2896
|
|
|
|
|
|
|
|
|
|
|
1457067
|
566371,8
|
36274,38
|
|
59336
|
|
|
Итого
|
|
|
|
|
|
|
22228,76
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
4357546
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
99723,9
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
8948674
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
351214,4
|
|
|
|
|
|
Всего
|
|
|
|
|
|
13757159
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (105%)
|
|
|
|
|
9764883
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
23522042
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (55%)
|
|
|
|
|
5114939
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
28636981
|
|
|
|
|
Локальная смета №7
Устройство полов
Сметная стоимость 10988572руб.
Средства на оплату труда 286955,2руб.
Составлена в текущих ценах по состоянию на 2001 год с индексацией l квартал 2014 г.
|
№ п/п
|
Шифр расценки и коды
ресурсов
|
Наименование работ и затрат
|
Единица измерения
|
Кол-во единиц
|
Стоимость ед. руб.
|
Общая стоимость
|
Затраты труда рабочих, не
занятых обслуживанием машин
|
|
|
|
|
|
Всего
|
ЭМ
|
Всего
|
ОЗП
|
ЭМ
|
Обслуживание машин
|
|
|
|
|
|
|
|
|
|
|
на ед.
|
всего
|
|
|
|
|
|
основная зарплата
|
в т. ч. Зарплата
|
|
|
в т. ч. Зарплата
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
|
1
|
11-01-002-09
|
устройство подстилающих
слоёв
|
100 м2
|
32,7
|
634,46
|
0,24
|
20746,84
|
480,363
|
7,848
|
1,8
|
58,86
|
|
|
|
|
|
14,69
|
|
|
|
0
|
|
|
|
2
|
11-01-009-01
|
Тепло-звуко изоляция ДВП
|
100 м2
|
28,7
|
230,04
|
27,9
|
6602,148
|
538,699
|
800,73
|
2,2
|
63,14
|
|
|
|
|
|
18,77
|
2,72
|
|
|
78,064
|
|
|
|
4
|
11-01-036-03
|
Устройство покрытий из
линолеума
|
100м2
|
22,6
|
78535,91
|
42,99
|
1774912
|
3229,992
|
971,574
|
17,2
|
388,72
|
|
|
|
|
|
142,92
|
8,68
|
|
|
196,168
|
|
|
|
5
|
11-01-017-01
|
Устройство мозаичных полов
|
100м2
|
1,73
|
20398,32
|
359,96
|
35289,09
|
2239,26
|
622,7308
|
144,3
|
249,639
|
|
|
|
|
|
1294,37
|
54,88
|
|
|
94,9424
|
|
|
|
6
|
11-01-004-01
|
Гидроизоляция
|
100м2
|
32,7
|
2739,4
|
309,99
|
89578,38
|
17019,04
|
10136,673
|
46,18
|
1510,09
|
|
|
|
|
|
520,46
|
10,37
|
|
|
339,099
|
|
|
|
|
|
|
|
|
|
|
1927128
|
23507,36
|
12539,556
|
|
2270,45
|
|
|
Итого
|
|
|
|
|
|
|
708,2734
|
|
|
|
|
|
Индексация:
|
|
|
|
|
|
|
|
|
|
|
|
|
Материалы (5,1)
|
|
|
|
|
9764401
|
|
|
|
|
|
|
|
Эксплуатация машин и
механизмов (7,1)
|
|
|
|
|
|
|
84002,105
|
|
|
|
|
|
Зарплата рабочих (15,8)
|
|
|
|
|
|
371416,2
|
|
|
|
|
|
|
Зарплата механизаторов
(15,8)
|
|
|
|
|
|
|
11190,72
|
|
|
|
|
|
Всего
|
|
|
|
|
|
10231010
|
|
|
|
|
|
МДС 81-33.2004
|
Накладные расходы (123%)
|
|
|
|
|
470606,5
|
|
|
|
|
|
|
|
Итого с накладными
расходами
|
|
|
|
|
10701617
|
|
|
|
|
|
|
МДС 81-25.2001
|
Сметная прибыль (75%)
|
|
|
|
|
286955,2
|
|
|
|
|
|
|
|
Сметная стоимость
|
|
|
|
|
10988572
|
|
|
|
|
Объектная смета
на строительство жилого дома
Сметная стоимости 56197853тыс. руб.
Средства на оплату труда 8496552,4 тыс. руб.
Составлена в текущих ценах по состоянию на 2001 год с индексацией l квартал 2014г.
|
|
Номер сметы
|
Наименование работ затрат
|
Сметная стоимость, тыс.
руб.
|
Норматив трудо-затрат
|
Сметная зарплата
|
|
|
|
Строительные работы
|
Монтажные работы
|
Обору-дование
|
Прочие затраты
|
Всего
|
|
|
|
1
|
Земляные работы
|
373584,8208
|
-
|
-
|
-
|
373584,8
|
483,3136
|
39156,6431
|
|
2
|
Локальная смета №2
|
Монтаж железобетонных
конструкций
|
-
|
4165569,505
|
-
|
-
|
4165569,5
|
3806,2737
|
986431,929
|
|
3
|
Локальная смета №3
|
Устройство стен и
перегородок
|
5847642,48
|
-
|
-
|
-
|
5847642,5
|
8440,9456
|
1109429
|
|
4
|
Локальна смета №4
|
Столярные работы
|
-
|
3147663,68
|
-
|
-
|
3147664
|
3910,6328
|
359926,917
|
|
5
|
Локальная смета №5
|
Устройство кровли
|
3037839,747
|
-
|
-
|
-
|
3037840
|
6002,605
|
599714
|
|
6
|
Локальная смета №6
|
Устройство полов
|
10988572,02
|
-
|
-
|
-
|
10988572
|
2270,445
|
286955,21
|
|
7
|
Локальная смета №7
|
Отделочный цикл
|
28636980,55
|
-
|
-
|
-
|
28636981
|
59335,507
|
5114938,78
|
|
|
|
Итого
|
48884619,62
|
7313233,18
|
-
|
-
|
56197853
|
84249,723
|
8496552,49
|
Сводный сметный расчет на строительство общеобразовательной школы
|
|
Номера смет
|
Наименование глав, объектов,
работ и затрат
|
Сметная стоимость
|
Общая сметная стоимость
|
|
|
|
Строительных работ
|
Монтажных работ
|
Оборуд., мебель
|
Прочие затраты
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
Глава 1 Подготовка
территории строительства
|
|
1
|
Локальная смета №1
|
Земляные работы
|
373584,8208
|
-
|
-
|
-
|
373584,821
|
|
|
|
Итого по главе
|
373584,8208
|
|
|
|
373584,821
|
|
Глава 2 Основные объекты
строительства
|
|
2
|
Локальная смета №2
|
Монтаж ж/б конструкций
|
-
|
4165569,505
|
-
|
-
|
4165569,5
|
|
3
|
Локальная смета №3
|
Устройство стен и
перегородок
|
5847642,48
|
-
|
-
|
-
|
-
|
|
4
|
Локальная смета №4
|
Стоярные работы
|
-
|
3147663,675
|
-
|
-
|
3147663,68
|
|
5
|
Локальная смета №5
|
Устрйство кровли
|
3037839,747
|
-
|
-
|
-
|
-
|
|
6
|
Локальная смета №6
|
Устройство полов
|
10988572,02
|
-
|
-
|
-
|
-
|
|
7
|
Локальная смета №7
|
Отделочный цикл
|
28636980,55
|
-
|
-
|
-
|
28636980,6
|
|
|
|
Итого по главе 2
|
48511034,8
|
7313233,18
|
-
|
-
|
35950213,7
|
|
|
|
Итого по главе 1-2
|
48884619,62
|
7313233,18
|
-
|
|
36323798,6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Глава 3 Наружные сети и
сооружения
|
|
|
|
Наружные сети 20% от
сметной стоимости главы 1-2
|
9776923,925
|
1462646,636
|
|
|
7264759,71
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
|
|
Итого по главе 1-3
|
58661543,55
|
8775879,816
|
|
|
43588558,3
|
|
Глава 4 Благоустройство и
озеленение территории
|
|
|
|
Благоустройство 4% от
сметной стоимости главы 2
|
1940441,392
|
292529,3272
|
|
|
1438008,55
|
|
|
|
Итого по главе 1-4
|
60601984,94
|
9068409,143
|
|
|
45026566,8
|
|
Глава 5 Временные здания и
сооружения
|
|
|
|
Временные здания сооружения
1,5% от стоимости глав 1-4
|
9090297,741
|
1360261,371
|
|
|
6753985,02
|
|
|
|
Итого по главе 1-5
|
69692282,68
|
10428670,51
|
|
|
51780551,8
|
|
Глава 6 Прочие работы и затраты
|
|
|
|
Прочие расходы 1% от
стоимости 1, 2, 4 глав
|
508250,6101
|
76057,62507
|
|
|
37761807,1
|
|
|
|
Итого по главе 1-6
|
70200533,29
|
10504728,14
|
|
|
89542358,9
|
|
|
|
Резерв средств
непредвиденных расходов 1% по итого 1-6
|
702005,3329
|
105047,2814
|
|
|
895423,589
|
|
|
|
Итого:
|
71410789,23
|
10685833,05
|
|
|
128199590
|
|
|
|
Слаботочные работы 1%
|
2856431,569
|
427433,3218
|
|
|
5127983,59
|
|
|
|
Электроснабжение 10%
|
7141078,923
|
1068583,305
|
|
|
12819959
|
|
|
|
Газоснабжение 1%
|
2856431,569
|
427433,3218
|
|
|
5127983,59
|
|
|
|
Отопление и вентиляция 10%
|
10711618,39
|
1602874,957
|
|
|
19229938,4
|
|
|
|
Водопровод и канализация
10%
|
10711618,39
|
1602874,957
|
|
|
29485905,6
|
|
|
|
Итого:
|
34277178,83
|
5129199,862
|
|
|
77844226
|
|
|
|
НДС 18%
|
6169892,19
|
923255,9752
|
|
|
14011960,7
|
|
|
|
Итого с НДС
|
40447071,02
|
6052455,837
|
|
|
91856186,7
|
.2 Технико-экономические показатели СМР
Экономическая эффективность определяется путем сравнения вариантов
конструктивных, технологических или организационных решений. Расчеты
экономической эффективности ведутся при составлении вариантов хозяйственных и
технических решений, внедрении новой техники, выборе взаимозаменяемых
строительных материалов, конструкций, машин и т. п.
Для повышения эффективности капитальных вложений, снижения себестоимости
СМР, сокращения сроков строительства и улучшения качества разрабатываются
мероприятия, рекомендуемые для экономических сравнений и определения
эффективности принятых в проекте решений. К ним относятся:
монтаж конструкций укрупненными блоками;
внедрение метода монтажа конструкций с транспортных средств («с колес»);
применение местных строительных материалов;
использование рулонных материалов вместо штучных;
устройство мастичных кровель;
замена перегородок из штучных материалов крупнопанельными;
повышение уровня механизации строительно-монтажных процессов;
повышение сборности строительства;
повышение степени заводской готовности конструкций и деталей.
Общий экономический эффект проекта производства работ и организации
строительства представлен в таблице 2.
ТЭП
|
№ №
|
Наименование работ
|
Единицы измерения
|
Количество
|
|
1
|
Общая сметная стоимость
объекта
|
56197853
|
|
2
|
В том числе
общестроительные работы
|
Руб.
|
47701300,6
|
|
3
|
Размер площади здания
|
Квадратные метры
|
6000
|
|
4
|
Стоимость 1 квадратного
метра здания
|
Руб.
|
15309
|
|
5
|
Сметная зарплата
|
Руб.
|
8496552,49
|
|
6
|
Трудозатраты
|
Чел.- часы.
|
84249,723
|
|
7
|
Н.Д.С.
|
Руб.
|
14011960,7
|
|
8
|
Всего с Н.Д.С.
|
Руб.
|
91856186,7
|
5.3 Способы снижения производственных затрат и их эффективность
Управление издержками производства и реализации продукции с целью из
минимизации на предприятии является составной частью управления предприятием в
целом.
Управление издержками необходимо прежде всего для:
получения максимальной прибыли;
улучшения финансового состояния фирмы;
повышения конкурентоспособности предприятия и продукции;
снижения риска стать банкротом и пр.
Для решения проблемы снижения себестоимости на предприятии должна быть
разработана общая концепция (программа), которая должна ежегодно
корректироваться с учётом изменившихся на предприятии обстоятельств. Эта программа
должна носить комплексный характер, т.е. учитывать все факторы, которые влияют
на снижение издержек производства и реализацию продукции.
Содержание и сущность комплексной программы по снижению издержек
производства зависят от специфики предприятия, текущего состояния и перспективы
его развития. Но в общем плане в ней должны быть отражены следующие моменты:
комплекс мероприятий по более рациональному использованию материальных
ресурсов (внедрение новой техники и безотходной технологии, позволяющей более
экономно расходовать сырьё, материалы, топливо, и энергию, совершенствование
нормативной базы предприятия, внедрение и использование более прогрессивных
материалов, комплексное использование сырья и материалов, использование отходов
производства, улучшение качества продукции и снижение процента брака и др.);
мероприятия, связанные с определением и поддержанием оптимального размера
предприятия, которые позволили бы минимизировать затраты объёмом производства;
мероприятия, связанные с улучшением использования основных фондов
(освобождение предприятия от излишних машин, оборудования; сдача имущества
предприятия в аренду; улучшение качества обслуживания и ремонта основных
средств; обеспечение большой загрузкой машин и оборудования; повышение уровня
квалификации персонала, обслуживающего машины и оборудование; применение
ускоренной амортизации; внедрение более прогрессивных машин и оборудования и
др.);
мероприятия, связанные с улучшением использования рабочей силы
(определение и поддержания оптимальной численности персонала; повышение уровня
квалификации; обеспечение опережающего роста производительности труда по
сравнению со средней заработной платой; применение прогрессивных систем и форм
оплаты труда; совершенствование нормативной базы; улучшение условий труда;
механизация и автоматизация всех производственных процессов; обеспечение
мотивации высокопроизводительного труда и др.);
мероприятия, связанные с совершенствованием организации производства и
труда (углубление концентрации, специализации, кооперирования, комбинирования и
диверсификации производства; внедрение бригадной формы организации производства
и труда; внедрение НОТ; совершенствование организационной структуры управления
фирмой и др.)
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1 Бейербах В.А. Инженерные сети. Подготовка территории и
здания. - Ростов-на-Дону: Феникс - 2004
Белоконев Е.Н. Основы архитектуры зданий и сооружений. -
Ростов-на-Дону: Феникс - 2005
Бондаренко В.М. Примеры расчёта железобетонных и каменных
конструкций. - Москва: Высшая школа - 2007
Ванков С.Н. Карманный технический справочник. - М.: ОНТИ НТКП
СССР - 1938
Вильчик Н.П. Архитектура зданий. - М.: Инфра-М - 2007
Гаевой А.Ф., Усик С.А. Курсовое и дипломное проектирование.
Промышленные и гражданские здания - Ленинград: Стройиздат, 1987
Маклакова Т.Г. Конструкции гражданских зданий. - М.: Гриф МО
РФ - 2002
Мандриков А.П. Примеры расчёта железобетонных конструкций. -
М.: Стройиздат - 1989
Сетков В.И. Строительные конструкции. - М.: Инфра-М - 2005
Соколов Г.К. Технология и организация строительства. - М.:
Академия - 2004
Шерешевский И.А. Конструкции гражданских зданий. -
Санкт-Петербург: СтройИздат - 2005
ГОСТ 6629-88 Двери деревянные внутренние для жилых и
общественных зданий
ГОСТ 13579-78 Блоки бетонные для стен подвалов
СНиП 1.04.03-85 Нормы продолжительности строительства и
задела в строительстве предприятий зданий и сооружений
СНиП 2.01.02-89* Противопожарные нормы
СНиП 2.01.07-85* Нагрузки и воздействия
СНиП 2.02.01-83* Основания зданий и сооружений
СНиП 2.03.01-84* Бетонные и железобетонные конструкции
СНиП 2.07.01-89* Градостроительство. Планировка и застройка
городских и сельских поселений
СНиП 2.08.01-89* Жилые здания
СНиП 2.08.02-89* Общественные здания и сооружения
СНиП 2.03.13-88 Полы
СНиП 3.01.01-85 Организация строительного производства
СНиП II-3-79* Строительная теплотехника
СНиП II-26-76 Кровли
СНиП III-4-80* Техника безопасности в строительстве
СНиП 23-01-99* Строительная климатология
СНиП 23-05-95 Искусственное освещение
ЕНиР Единые нормы и расценки
МДС Методические указания в строительстве
ГЭСН-2001 Государственные элементные сметные нормы
ФЕР-2001 Федеральные единичные расценки
ФССЦ-2001 Федеральный сборник сметных цен
СП Свод правил для проектирования здания и сооружений
ГСН-2001 Государственные сметные нормы
Гаевой А.Ф., Усик С.А. Курсовое и дипломное проектирование.
Промышленные и гражданские здания - Ленинград: Стройиздат, 1987
МДС 81-25.2001 Методические указания по определению величины
сметной прибыли в строительстве
МДС 81-33.2004 Методические указания по определению величины
накладных расходов в строительстве
ФЕР-2001-01 Земляные работы
ФЕР-2001-06 Бетонные и железобетонные конструкции монолитные
ФЕР-2001-07 Бетонные и железобетонные конструкции сборные
ФЕР-2001-08 Конструкции из кирпича и блоков
