Отделка помещений по технологии KNAUF

Министерство образования и науки Российской Федерации

Государственное образовательное учреждение высшего профессионального образования

Южно-Уральский государственный университет

Заочный инженерно-экономический факультет

Кафедра ТСП







КОНТРОЛЬНАЯ РАБОТА

На тему: Отделка помещений по технологии KNAUF

по дисциплине "Современные строительные технологии"


Выполнил:

Студент группы ЗИЭФ-642

Куценко А.И.

Проверил:

Киянец А.В.



Челябинск 2014

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. УСТРОЙСТВО ПЕРЕГОРОДОК ИЗ ГКЛ С112

1.1 Область применения

1.2 Описание технологии и порядок производства работ

1.2.1 Порядок работ при устройстве перегородок

1.2.2 Основные требования при производстве работ

1.2.3 Приемка смонтированных перегородок

1.3 Требования к безопасности производства работ

1.4 График производства работ

1.5 Карта операционного контроля

2. УСТРОЙСТВО ПОДВЕСНОГО ПОТОЛКА П112

2.1 Область применения

2.2 Описание технологии и порядок производства работ

2.3 Требования к безопасности производства работ

2.4 График производства работ

2.5 Карта операционного контроля

3. ОПИСАНИЕ ОРГАНИЗАЦИИ РАБОТ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

КНАУФ - это международная компания, основанная на лучших принципах семейного бизнеса и сумевшая сохранить эти ценности, несмотря на глобальный масштаб своей деятельности. Сегодня международная группа КНАУФ является одним из крупнейших производителей стройматериалов в мире.

Актуальность данной тематики контрольной работы заключается в том, что компания КНАУФ зарекомендовала себя как надежный производитель строительный материалов и техники.

1. УСТРОЙСТВО ПЕРЕГОРОДОК ИЗ ГКЛ С112

1.1 Область применения

Технологическая карта предназначена для разработки проектов производства работ (ППР), проектов организации строительства (ПОС), другой организационно-технологической документации, а также является информационным пособием для строительных организаций, производящих устройство перегородок С112 с применением гипсокартонных листов (ГКЛ) на 3 этаже 15-ти этажного здания по заданию контрольной работы.

Сборные гипсокартонные перегородки С112 являются межкомнатными с шумозащитой 51-57 дБ и расчетным пределом огнестойкости EI60, устраиваются в помещениях высотой 6,5 м и предназначены для жилых, общественных и производственных зданий:

любой степени огнестойкости, включая 1 степень;

любых конструктивных систем и типов;

любого уровня ответственности, включая повышенный;

различной этажности;

возводимых в ветровых районах до V включительно;

возводимых в районах как с обыкновенными, так и со сложными инженерногеологическими условиями и сейсмичностью до 9 баллов.

Перегородка С112 имеет конструкцию, отвечающую требованиям рабочих чертежей серии 1.031.9-2.07: «Комплектные системы КНАУФ. Перегородки поэлементной сборки из гипсокартонных листов на металлическом и деревянном каркасах для жилых, общественных и производственных зданий», разработанной ООО «Строй-проект-XXI» г. Краснодара при участи фирмы КНАУФ.

Перегородка С112 состоит из одинарного металлического каркаса; двусторонней двухслойной обшивки ГКЛ толщиной 12,5 мм. Масса 1 м2 перегородки около 53 кг (в зависимости от типоразмера металлических профилей каркаса и толщины ГКЛ).

Каркас перегородки С112 состоит из направляющих и стоечных оцинкованных металлических профилей, отвечающих требованиям ТУ 1121-004-04001508-2003. Стандартная длина профилей составляет 2750; 3000; 4000; 4500 мм. По согласованию с заказчиком могут быть выпущены профили длиной от 500 до 6000 мм. Номинальная толщина профилей должна быть не менее 0,6 мм. Стенки направляющих и стоечных, а также полки стоечных профилей усилены продольными гофрами, увеличивающими их жесткость.

.2 Описание технологии и порядок производства работ

При применении КНАУФ-листов следует руководствоваться проектной документацией, утвержденной в установленном порядке:

Альбом «Комплектные системы КНАУФ. Перегородки поэлементной сборки из гипсокартонных листов на металлическом и деревянном каркасах для жилых, общественных и производственных зданий. Серия 1.031.9-2.07. Выпуск 1»;

Альбом «Комплектные системы КНАУФ. Облицовки поэлементной сборки из гипсокартонных листов ограждающих конструкций для жилых, общественных и производственных зданий. Серия 1.073.9-2.08. Выпуск 1»;

Альбом «Комплектные системы КНАУФ. Подвесные потолки поэлементной сборки из гипсокартонных и гипсоволокнистых листов на деревянном и металлическом каркасах для жилых, общественных и производственных зданий. Серия 1.045.9-2.08. Выпуск 1».

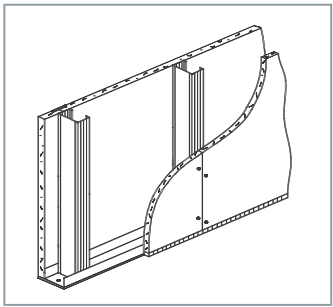

Рис.2 Перегородки с использованием КНАУФ-листов

.2.1 Порядок работ при устройстве перегородок

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 «Тепловая защита зданий».

Монтаж осуществляется в следующей последовательности:

1

Выполнить разметку проектного положения перегородки на полу с помощью шнуроотбойного устройства (разметку производить согласно проекту). Для быстрой и безошибочной установки перегородок рекомендуется отмечать на полу места расположения стоечных профилей, дверных проемов, толщину и тип гипсокартонных листов. Разметка больших помещений производится быстро с помощью лазерной установки.

. Перенести разметку с помощью отвеса на стены и потолок.


3. На направляющие профили ПН и стоечные профили ПС, примыкающие к ограждающим конструкциям или друг к другу (при двойном каркасе) наклеить уплотнительную ленту или нанести герметик.

. В соответствии с разметкой установить и закрепить направляющие профили к полу и потолку дюбелями с требуемым шагом.

Установить вертикально ПС-профили в направляющие ПН-профили с требуемым для конкретной конструкции перегородки шагом. В случае скрепления профилей друг с другом, рекомендуется использовать метод «просечки с отгибом».

Высота стоечных профилей в помещении должна быть меньше высоты помещения, не менее 10 мм в обычных условиях и не менее 20 мм в условиях сейсмики. Деревянные стойки устанавливаются непосредственно на горизонтальные направляющие с соответствующим шагом и крепятся шурупами или гвоздями.

Стойки каркаса, примыкающие к стенам или колоннам, крепятся дюбелями с требуемым шагом.

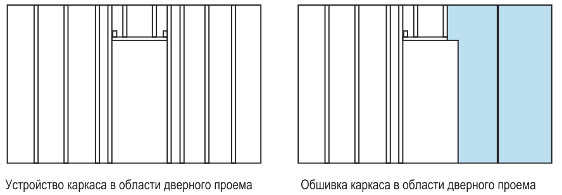

. Дверные коробки должны устанавливаться одновременно с монтажом каркаса перегородок, для чего необходимо:

по обе стороны дверной коробки смонтировать опорные стоечные профили или UA-профили (в зависимости от веса дверного полотна), перемычку на над проемом и промежуточные стойки. Выполнить установку дверных коробок;

смонтировать перемычку над проемом из направляющего профиля и закрепить ее шурупами;

установить промежуточные стойки над дверной коробкой.


. Через отверстия в стенках стоек пропустить слаботочную электрическую разводку. Кабели размещать перпендикулярно стойкам, пропуская их через подготовленные отверстия таким образом, чтобы избежать повреждения острыми краями обрезанной стали каркаса или шурупами во время крепления гипсокартонных листов. Не допускается проводка кабелей внутри вдоль стоечных профилей каркаса.

. Установить закладные детали (для крепления стационарного навесного оборудования и элементов интерьера), закрепляя их к стоечным профилям каркаса.

. В местах сопряжения перегородок с коммуникационными трассами между стойками установить обрамляющие профили из горизонтальных ПН-профилей, закрепленных к ПС-профилям каркаса.

. При групповой прокладке трубопроводов допускается устройство общего обрамления.

. При необходимости пропуска инженерных коммуникаций больших размеров допускается срезка вертикальных стоек, с установкой по краям отверстия дополнительных стоечных профилей каркаса на всю высоту перегородки. В местах пересечения перегородок трубопроводами парового, водяного отопления и водоснабжения установить гильзы.

. Установить и закрепить на одной из сторон каркаса гипсокартонные листы. В перегородке С112 между слоями гипсокартонных листов закрепить листы оцинкованной стали с нахлестом друг на друга не менее 100 мм. Гипсокартонные листы располагаются вертикально и привинчиваются к каркасу шурупами, при этом не должна допускаться их деформация. В перегородке С112 предпочтительней горизонтальное расположение листов.

Горизонтальные стыки должны быть смещены по вертикали не менее чем на 400 мм.

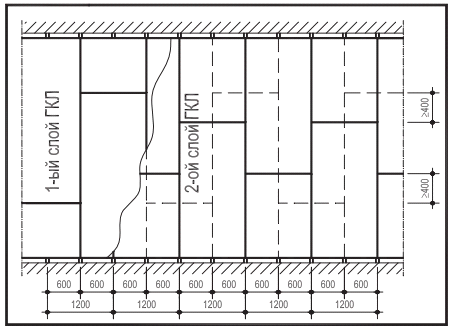

При многослойной обшивке все стыки листов последующего слоя должны быть смещены относительно стыков предыдущего слоя, а именно горизонтальные стыки вертикально не менее чем на 400 мм, а вертикальные стыки горизонтально на шаг стоек.

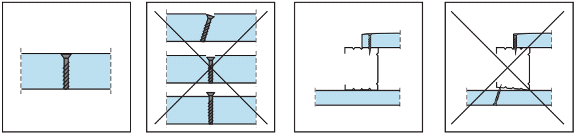

Крепежные работы необходимо вести от угла гипсокартонного листа в двух взаимно перпендикулярных направлениях. Листы крепятся к каркасу шурупами, располагаемых с шагом не более 250 мм.

Шурупы должны отстоять от края торцевой кромки листа на расстоянии не менее 15 мм и продольной кромки не менее 10 мм.

Смещение шурупов по вертикали на двух смежных листах должно быть не менее 10 мм. В двухслойной обшивке при креплении листов первого слоя шаг шурупов допускается увеличивать в 3 раза (750 мм). В конструкциях перегородок с трехслойной обшивкой шаг шурупов составляет: для первого слоя - 750 мм, для второго слоя - 500 мм, для третьего слоя - 250 мм.

. Крепежные шурупы должны входить в гипсокартонный лист под прямым углом и проникать в металлический профиль каркаса на глубину не менее 10 мм, а в деревянный каркас на глубину не менее 20 мм. Головки шурупов должны быть утоплены в гипсокартонный лист на глубину около 1 мм с целью их последующего шпаклевания.


. Стыковать гипсокартонные листы следует только на стойках каркаса. Монтаж листов необходимо производить в одном направлении с открытой частью профиля, что обеспечит установку шурупов в первую очередь ближе к стенке профиля, и при креплении соседнего листа, ввинчиваемый шуруп не будет отгибать внутрь полку профиля.

. Картон в местах закручивания шурупов не должен быть растрепан.

Деформированные или ошибочно размещенные шурупы должны быть удалены, заменены новыми, которые необходимо расположить на расстоянии не менее 50 мм от предыдущего места крепления.

. После монтажа гипсокартонных листов с одной стороны, произвести укладку изоляционного материала в пространство между стоечными профилями.

. Установить и закрепить гипсокартонные листы с другой стороны каркаса таким образом, чтобы стыки гипсокартонных листов не совпадали со стыками листов первого слоя противоположной стороны каркаса, а именно, горизонтальные стыки должны быть смещены вертикально не менее чем на 400 мм, а вертикальные стыки горизонтально на шаг стоек. При многослойной обшивке все стыки листов последующего слоя должны быть смещены относительно стыков предыдущего слоя, а именно горизонтальные стыки вертикально не менее чем на 400 мм, а вертикальные стыки горизонтально на шаг стоек. В перегородке С112 между слоями гипсокартонных листов закрепить листы оцинкованной стали с нахлестом друг на друга не менее 100 мм.


Стык гипсокартонных листов не должен располагаться на стойках, к которым прикрепляется дверная коробка.

. Установить электрические коробки, розетки, выключатели, закрепив их в гипсокартонный лист.

. Заделать швы между гипсокартонными листами и выполнить грунтование под декоративную отделку.

. После выполнения операций по п.п. 1 - 18 можно приступить к устройству чистого пола и декоративной отделке стен.

.2.2 Основные требования при производстве работ

Монтаж перегородок КНАУФ должен начинаться в период отделочных работ (в зимнее время при подключенном отоплении), когда все «мокрые» процессы закончены и выполнены разводки электротехнических, вентиляционных и сантехнических систем, в условиях сухого и нормального влажностного режима (СНиП 23-02-2003 «Тепловая защита зданий»). При этом температура в помещении не должна быть ниже +10 °С.

Перед монтажом перегородок КНАУФ-листы должны пройти обязательную акклиматизацию (адаптацию) в помещении.

Крепление направляющих профилей каркаса осуществляется через уплотнительную ленту КНАУФ-Дихтунгсбанд или герметик дюбелями или дюбель гвоздями с шагом не более 1000 мм, но не менее трех креплений на один профиль.

Стоечные профили устанавливаются в направляющие с шагом 600 мм в типовых или 400/300 мм в отдельных конструктивных решениях. Крепление стоечных профилей к направляющим осуществляется специальным инструментом (просекателем) методом «просечки с отгибом».
