Исследование режимов электропотребления и характеристик электрических нагрузок электроэнергетических систем
Новосибирский
Государственный Технический Университет
Лабораторная
работа
"Исследование
режимов электропотребления и характеристик электрических нагрузок ЭЭС"
Выполнили:
Коваленко К.
Рязанова Р.
Проверил: Левин
В.М.
Новосибирск,
2013
Цель работы:
Исследование режимов электропотребления, расчет и анализ характеристик
электрических нагрузок ЭЭС.
Исходные данные:
1. Профили суточных графиков электрических
нагрузок потребителей по активной мощности P(t).
. Номинальное напряжение в узле подключения
нагрузки Uн.ном, кВ.
. Параметры схемы замещения асинхронного
электродвигателя (табл. 9.).
|
№варианта
|
Xs(о.е)
|
R(о.е)
|
|
8
|
0.24
|
0.05
|
Рабочие формулы:
1. Суточная энергия Эсут=
. Среднесуточная мощность
. Число часов использования максимума
нагрузки
=
4. Коэффициент плотности
. Коэффициент неравномерности
6.
7.
(при
)
8.
(при
)
9.
(при)
10.
(при)
11.
12.
(a=
2,
b=-U 2*R, c=R 2)
13.
Ход работы:

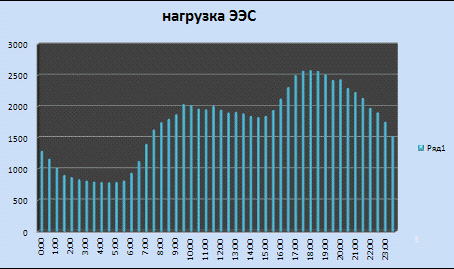

1. Построить суточный график нагрузки в
координатах P от t и рассчитать его основные параметры.
Основные параметры ГН:
|
Pmin
|
788
|
|
Pmax
|
2585
|
|
Pср
|
1716,854
|
|
Эсут
|
82409
|
|
Tmax
|
31,87969
|
|
b
|
0,66416
|
|
k
|
0,304836
|
2. Рассчитать критические параметры асинхронного
двигателя (Uкр, sкр) при его подключении к питающим шинам с напряжением U
напрямую (Xвн = 0), либо через внешнюю сеть сопротивлением Xвн = 0,06; 0,08
о.е. (Pмех = 1).
Параметры:
|
Рмех=1
|
Xвн=0
|
Xвн=0,06
|
Xвн=0,12
|
|
Uкр
|
0,69282
|
0,774597
|
0,848528
|
|
Sкр
|
0,208333
|
0,166667
|
0,138889
|

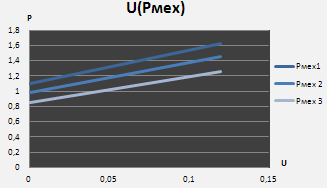

. Определить минимально-допустимое напряжение
питающих шин, при котором обеспечивается возможность успешного пуска АД при Xвн
= 0; 0,06; 0,08 о.е. и механической нагрузке на валу Pмех = 1; 0,6; 0,8 (о.е.).
Построить зависимости U(Pмех) для заданных значений Xвн (0; 0,06; 0,08).
|
Pмех 1=1
|
Хвн 1
|
0
|
|
|
Хвн 2
|
0,06
|
U =1,360147
|
|
|
Хвн 3
|
0,12
|
U =1,625423
|
|
Pмех 2=0.8
|
Хвн 1
|
0
|
U =0,980612
|
|
|
Хвн 2
|
0,06
|
U =1,216553
|
|
|
Хвн 3
|
0,12
|
U =1,453823
|
|
Pмех 3=0.6
|
Хвн 1
|
0
|
U =0,849235
|
|
|
Хвн 2
|
0,06
|
U =1,053565
|
|
|
Хвн 3
|
0,12
|
U =1,259047
|
4. Определить допустимое значение Xвн, при
котором возможен успешный пуск АД с номинальной нагрузкой на валу (Pмех = 1)
для значений напряжения питающих шин: U = 0,6; 0,8; 1,0.
|
пуск АД
|
U
|
|
Хвн1
|
0,733396
|
1
|
|
Хвн2
|
0,526485
|
0,8
|
|
Хвн3
|
0,314527
|
0,6
|

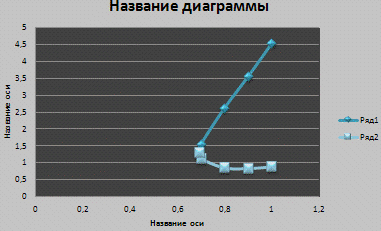

. Рассчитать и построить статическую
характеристику реактивной мощности АД Q(U,s) при изменении напряжения питающих
шин от 1 до Uкр (табл.10.). Определить числовое значение регулирующего эффекта
АД (dQ/dU) при номинальных условиях (U = Uкр
и Pмех = 1).
электрический нагрузка
мощность реактивный
|
U(o.e.)
|
1
|
0,9
|
0,8
|
0,7
|
0,692820323
|
|
S
|
0,8147867
|
0,634747
|
0,461511
|
0,25542
|
0,208333333
|
|
0,0532689
|
0,068378
|
0,094045
|
0,169927
|
0,208333333
|
|
Qs
|
3,9109823
|
3,04679
|
2,215254
|
1,22602
|
1,0000016
|
0,328215
|
0,451417
|
0,81565
|
1,0000016
|
|
Qm
|
0,625
|
0,50625
|
0,4
|
0,30625
|
0,3
|
|
Q
|
4,5359823
|
3,55304
|
2,615254
|
1,53227
|
1,3000016
|
|
0,8806911
|
0,834465
|
0,851417
|
1,1219
|
1,3000016
|
. Построить график зависимости
Вывод
Сделав эту работу, мы научились исследовать
режимы электропотребления, рассчитывать и анализировать характеристики
электрических нагрузок ЭЭС.
