Министерство Образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное

Учреждение высшего профессионального образования

ТИХООКЕАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕСИТЕТ

Кафедра: “Строительное производство”

Курсовой проект

по дисциплине “Организация, управление и планирование строительства”

Выполнил:

Никифорова Е.С.

Хабаровск 2012

Содержание

Введение

. Исходные данные на проектирование

. Определение нормативной продолжительности

. Календарный план производства работ

.1 Определение номенклатуры и подсчет объемов работ

.2 Выбор средств механизации

.3 Трудоемкость специальных строительных работ в процентах от общестроительных и неучтенных работ

.4 Технико-экономические показатели календарного плана

. Расчеты и пояснения к стройгенплану

.1 Расчет и проектирование складов

.2 Расчет в потребности в санитарно-бытовых и административных помещениях

.3 Расчет потребности в ресурсах

.3.1 Расчет потребности в воде

.3.2 Расчет потребности в электроэнергии

.4 Разработка мероприятий по охране труда и технике безопасности

.5 Временные дороги

.6 Освещение строительной площадки

.7 Пожарная безопасность на строительной площадке

.8 Паспорт стройгенплана

.9 Технико-экономическая оценка стройгенплана

Список используемой литературы

Введение

Возведение зданий и сооружений складывается из ряда строительных работ, которые подразделяются на отдельные процессы. При этом выполнение строительных работ осуществляется в определенной технологической последовательности: подготовительные работы - производство работ подземной части, или «нулевого цикла»; возведение надземной части; отделочные работы; благоустройство территории. В целях сокращения сроков строительства некоторые виды работ совмещают по времени, то есть осуществляют поточным методом, что позволяет более эффективно использовать машины и механизмы, повысить производительность труда, снизить стоимость строительства.

Монтаж строительных конструкций является ведущим технологическим процессом, который во многом определяет структуру объектных потоков, общий темп строительства объекта, порядок и методы производства других строительных работ. При этом необходимо иметь в виду, что выполнение всех видов строительных работ должно быть увязано в единый технологический процесс - поток, конечной целью которого является получение готовой продукции в виде здания или сооружения. В соответствии со СНИП 3.01 -85 «Организация строительного производства» каждое строительство должно быть обеспечено проектной документацией по организации строительства и производству работ. Документация должна основываться на передовом опыте и новейших достижениях строительной науки и техники и предусматривать выполнение планов по повышению уровня производительности труда и механизации, сокращению трудоемкости и снижению стоимости работ. Этими правилами предусматривается, что такая документация должна состоять из проектов организации строительства (ПОС) и проектов производства работ (ППР).

1. Исходные данные на проектирование

1.  Схема расположения секций и блоков:

. Количество этажей: 6

Количество секций (блоков): 3

Учебный корпус с полным каркасом

. Вариант фундамента: 14

Грунт основания…………………………………………Суглинок

Глубина заложения фундамента от уровня чистого пола I-го этажа…..1,9 м

Планировочная отметка грунта от уровня чистого пола I-го этажа…..-0,5м

Отметка пола подвала…..-1,2м

Толщина бетонного пола……0,2м

. Общий объем здания S_здания = 51321 м³

здание строительный механизация помещение

2. Определение нормативной продолжительности строительства

Согласно СНиП 1.04.03-85 для учебного корпуса объемом 30 тыс. м3 определены следующие нормативные показатели продолжительности строительства:

общая продолжительность: 9 месяцев;

подготовительные работы: 1,5 месяца.

Общий объем учебного корпуса (включая 3 блока): S_здания = 51321 м³

Определяем нормативную продолжительность строительства методом экстраполяции:

) Увеличение объема составит:

 %

) Прирост к норме продолжительности строительства составит:

71×0,3 » 21,3 %

3) Продолжительность строительства с учетом экстраполяции будет равна:

 мес.

3. Календарный план производства работ

Календарный план производства работ на возведение отдельного здания или сооружения является основным документом проекта производства работ и разрабатывается на стадии рабочих чертежей. Он дает представление о развитии производственного процесса во времени и в пространстве по отдельным участкам, захваткам, секциям, этажам. Календарный план охватывает весь комплекс работ по возведению объекта, начиная от срезки растительного слоя до сдачи объекта в эксплуатацию.

Разработка календарного плана производства работ ведется в следующей последовательности:

производится анализ конструкций здания или сооружения для выбора рациональных методов производства;

устанавливают номенклатуру строительных и монтажных процессов и подсчитывают объемы работ;

выбирают способы производства работ по основным процессам и средства механизации;

рассчитывают нормативную машино- и трудоемкость, потребность в материальных ресурсах;

определяют состав бригад и звеньев;

устанавливают сменность работ;

рассчитывается продолжительность выполнения работ и устанавливается технологическая и организационная последовательность их выполнения;

составляется календарный план производства работ с взаимной увязкой процессов во времени методом последовательного улучшения;

корректируется календарный план по системе технико-экономических показателей с внесением в него поправок, уточнений и улучшений;

строят графики движения рабочих - общий и по отдельным профессиям;

разрабатывают график движения основных строительных машин и механизмов;

составляют график поступления на объект строительных конструкций, изделий, материалов и оборудования;

определение ТЭП календарного плана;

разрабатывают указания по производству работ в зимнее время и технике безопасности.

.1 Определение номенклатуры и подсчет объемов работ

Таблица №3.1 Ведомость подсчета объемов работ

3.2 Выбор средств механизации

Подземный цикл

Подъем и установка фундаментных блоков и подушек, плит перекрытия над подвалом, подача раствора и других материалов выполняется краном.

Требуемая грузоподъемность крана Q_тр равна:

Q_тр = q_{r +} q_c,,

Q_тр =2,2+0,05=2,25т.

Требуемый вылет стрелы крана l_сmр определяется из условия:

l_сmр = a + b + c

l_сmр =6,9+3,5+2=12,4м

где:  - расстояние от наиболее удаленного элемента до основания откоса, м;

- расстояние по горизонтали от основания откоса до ближайшей опоры машины, м;

      - половина расстояния между опорами, принимаемая равной 1,5 - 2,5 м.

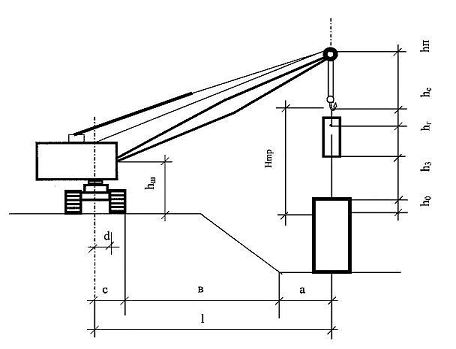

Рисунок 3.1

Требуемая высота подъема крюка H _тр определяется:

H _тр = h₀ + h ₃ + h _к + h _с ,

где h₀ - превышение сооружения над уровнем стоянки крана

h ₃ - запас по высоте (2,3 м)

h _к - высота груза на крюке крана

h _с - высота строповки (1,5-2 м)

H _тр = 0,5 + 2,3 + 0,7 + 2 = 5,5 м

Требуемая длина стрелы определяется по формуле

L _тр = √((H _тр + h _n - h _ш)² + (ℓ _тр - d)²)

где h _n - высота полиспаста (2 м)

h _ш - расстояние от уровня стоянки крана до оси поворота стрелы (1,5 м)

d - расстояние от оси поворота стрелы до оси вращения крана (2,5 м)

L _тр = √((5,8 +2 - 1,5)² + (12,4 - 2,5)²) = 11,73 м.

Исходя из требуемой грузоподъемности и вылета стрелы подбираем кран марки МКГ - 25 БР с длинной стрелы 13,5 м с максимальной грузоподъемностью 25 т.

Таблица 3.2

Монтаж коробки здания выполняется башенным краном.

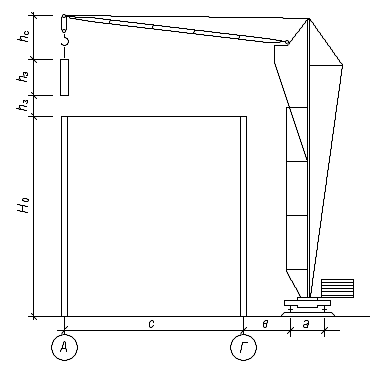

Рисунок 3.2

Требуемая грузоподъемность крана Q_тр равна:

Q_тр = q_{r +} q_c,,

где q _r и q _c - масса монтируемого элемента и установленной на нем оснастки

Q_тр =4,7+0,05=4,75 т.

Требуемая высота подъема крюка H _тр определяется:

H _кр = h₀ + h ₃ + h _э + h _с ,

где h₀ - превышение опоры монтируемого элемента над уровнем стоянки крана₃ - запас по высоте  _э - высота элемента в монтажном положении_с - высота строповки в рабочем положении

H _кр =(1,9+6*2,7)+ 2,3 + 3,3 + 2 = 25,7 м

Требуемый вылет крюка

ℓ _кр = а/2 + в + с+1 м,

где а - ширина кранового пути

в - расстояние от кранового пути до проекции наиболее выступающей части стены

с - расстояние наиболее удаленного элемента

ℓ _кр = 4 +1 +24+1 = 30 м.

Для возведения коробки здания принимаем башенный кран “КБ - 503” В количестве 1 шт.

Таблица 3.3

Привязка подкрановых путей башенных кранов.

Ось подкрановых путей или ось передвижения кранов относительно строящегося здания определяется:

L _min = R_з.г. +d_,

где L _min - минимальное расстояние от оси подкрановых путей до наружной грани сооружения

R_з.г. - радиус поворотной платформы

d - безопасное расстояние (>0,7 м)

L _min = 5,5 + 1 = 6,5 м

Монтаж конструкций первой и третьей секции осуществляется в первую смену. Монтаж конструкций второй секции осуществляется двумя кранами во вторую смену.

.3 Трудоемкость специальных строительных работ в процентах от общестроительных и неучтенных работ

Трудоемкость специальных строительных работ принимаем в процентах от общестроительных.

Трудоемкость общестроительных работ T= 10181 чел.-дн.

Таблица 3.4. Трудоемкость специальных строительных работ

.4 Технико-экономические показатели календарного плана

. Планируемая продолжительность строительства объекта, дн.:

< 286

где Т_нор - нормативный срок строительства по [1]

. Производительность труда:

где Q_норм - нормативная трудоемкость, чел.-дн.,

Q_план - суммарная планируемая трудоемкость, чел.-дн.

. Коэффициент неравномерности движения рабочих:

где N _max - максимальное количество рабочих по графику движения, чел.,

N_ср - среднее количество рабочих, чел.

. Удельная трудоемкость :

0,276 чел. дн./м³

где V_стр - строительный объем здания, м³.

. Коэффициент совмещения строительных процессов во времени:

где  - суммарная продолжительность работ, если бы они выполнялись последовательно одна за другой.

6. Уровень механизации основных строительно-монтажных работ:

где Q_мех - трудоемкость работ, выполненных механизированным способом.

4. Расчеты и пояснения к стройгенплану

Стройгенплан предназначен для рациональной организации территории строительной площадки при возведении отдельных объектов.

Исходными данными для проектирования стройгенплана являются: план объекта, календарный план производства работ, сведения об источниках обеспечения строительства ресурсами. При проектировании стройгенплана следует руководствоваться следующими основными принципами:

• все временные здания, сооружения и сети должны размещаться на территории строительства таким образом, чтобы обеспечить наиболее удобное обслуживание основного производства;

• расстояние транспортирования материалов, конструкций и других грузов, а также количество перегрузок должны быть минимальными;

• единовременные затраты на временные сооружения, инженерные сети и расходы на их последующую эксплуатацию должны быть минимальными.

Проектирование стройгенплана включает в себя следующее:

. Расчет складов.

. Расчет потребности в санитарно-бытовых и административных помещениях.

. Расчет потребности в ресурсах.

. Разработка мероприятий по охране труда и технике безопасности.

. Организация территории строительной площадки.

. Технико-экономическая оценка стройгенплана.

.1 Расчет и проектирование складов

Открытые склады располагаем в зоне действия монтажного крана. Площадки складирования ровные, с уклоном 2°. Участки складской площадки, куда материалы разгружают непосредственно с транспорта, выполняются по принципу конструкций временных дорог.

Площадь закрытых складов - 347,14м² (один на 350 м²)

Площадь открытых складов - 486,26м² (один на 490 м² или два на 245 м²).

Площадь навесов - 4 м²

Таблица 4.1. Расчет площадей складов

.2 Расчет в потребности в санитарно - бытовых и административных помещениях

Потребность в санитарно-бытовых и административных помещениях устанавливается исходя из расчетной численности работающих на строительной площадке и в соответствии со СНиП 2.09.04-87* «Административные и бытовые здания».

Расчетная численность работающих на строительной площадке определяется в зависимости от максимального количества рабочих в наиболее напряженную смену. Максимальное количество рабочих в наиболее напряженную смену определяется по графику движения рабочих.

Численность рабочих не основного производства определяется в размере 20% от числа рабочих основного производства.

В жилищно-гражданском строительстве отношение числа рабочих, ИТР, служащих, МОП составляет 85, 8, 5, 2%. Общая численность увеличивается на 5% за счет учеников и практикантов.

Численность рабочих основного производства - 74 человек.

Численность рабочих не основного производства:

ИТР - 6 человека;

служащие - 4 человека;

Общая численность рабочих - 86 человек.

Таблица 4.2. Расчет площадей временных зданий

Таблица 4.3. Экспликация временных зданий и сооружений

Располагать бытовые помещения на стройгенплане следует вне опасных зон действия строительных машин; механизмов и транспорта. По отношению к объектам, выделяющим пыль, вредные газы и пары бытовые помещения располагаются на расстоянии не менее 50м и с наветренной стороны господствующих ветров.

.3 Расчет потребности в ресурсах

.3.1 Расчет потребности в воде

Расчет воды на строительной площадке следует рассчитывать на удовлетворение: производственных нужд, хозяйственно-бытовых и противопожарных нужд.

Расход воды на пожаротушение не входит в расчет временного водопровода, так как на строительной площадке устраиваются противопожарные гидранты, зависимые от постоянного водопровода. Гидранты располагаются не дальше 75м друг от друга и не дальше 2м от дороги.

Расход воды на производственные нужды:

л/с

где q₁ - удельный расход воды на производственные нужды, 10 л/чел.;

A - объем работ в сутки или смену;

k₂ - коэффициент неравномерности потребления воды равен 1,5.

Расход воды на хозяйственно-бытовые нужды определяется по формуле:

 л/с

где q₂ - удельный расход воды на хозяйственно - питьевые нужды, 10 л/чел.;

N₁ - количество работающих в наиболее загруженную смену, 45 чел.;

k₂ - коэффициент часовой неравномерности потребления воды, для неканализованных площадок, 2 для канализованных площадок, 3;

t₁ - количество часов работы в смену, 8 ч.;

q₃ - расход воды на прием душа одного работающего, 50л/чел.;

N₂ - число рабочих, пользующихся душем (50% от числа рабочих в наиболее напряженную смену), 23 чел.;

t₂ - продолжительность использования душевой установки, 45 мин.

Расход воды на противопожарные меры определяется по формуле:

Q_пожар = 10 л/с

Расчетный расход воды:

Q_р = Q_{производ} + 0,5Q_пожар + Q_х.б = 1,5+5+0,405 = 6,905л/с

По расчетному расходу воды определяется диаметр трубопровода по формуле:

мм

.3.2 Расчет потребности в электроэнергии

Общие требования к проектированию электроснабжения строительного объекта: обеспечение электроэнергией в потребном количестве и необходимого качества (напряжения, частоты тока); гибкости электрической схемы - возможность питания потребителей на всех участках строительства; надежность электропитания; минимизация затрат на временные устройства и минимальные потери в сети.

Таблица 4.4. Расход электроэнергии на питание моторов

кВт

Таблица 4.5.Расход электроэнергии на освещение помещений

 Вт

Таблица 4.6. Расход электроэнергии на наружное освещение

 Вт

Таблица 4.7. Расход электроэнергии на технологические нужды

 кВт

Электропрогрев грунта, объем работ V = (18х48х1,9)х2 = 1641,6 м³; Объем работ в сутки V_сут = 1641,6 м³ , работа ведется совместно с разработкой грунта механизированным способом.

Общий показатель требуемой мощности для строительной площадки составит:

где - коэффициент учитывающий потери мощности в сети (1,05-1,1);

 - коэффициент мощности для группы силовых потребителей электромоторов;

₂ - коэффициент мощности для технологических потребителей;

К₁-К₄ - коэффициенты одновременности потребления энергии, К₁ = 0,7; К₂ = 0,75; К₃ = 1; К₄ = 0,8;

 кВт

Принимаю две трансформаторные подстанции СКТП-180-10/6/0,4/0,23; 180кВт; 2,73×2,0; конструкция закрытая.

.4 Разработка мероприятий по охране труда и технике безопасности

В соответствии с требованиями СНиП 12-03-2001 при проектировании стройгенплана должны быть выполнены мероприятия по обеспечению безопасности производства работ и санитарно-гигиеническому обслуживанию работающих.

. В соответствии с требованиями ГОСТ 23407-78 (2002) и СНиП 12-03-2001 (п.п.6.2.2) по периметру строительной площадки выставляется защитно-охранное ограждение, сплошной щитовой забор высотой 2м. Ограждения, примыкающие к местам массового прохода людей, необходимо оборудовать сплошным защитным козырьком. Панели козырька должны обеспечить перекрытие тротуара и выходить за его край на 50-100мм. Конструкция панелей тротуаров должна обеспечить проход для пешеходов шириной не менее 1,2м и иметь перила на высоте 1,1м, устанавливаемые со стороны движения транспорта. В ограждениях предусматривают ворота для проезда транспорта и калитки для прохода людей. На въезде и выезде на строительную площадку устанавливаются предупредительные и запрещающие знаки: «Въезд-выезд»,

«Опасная зона», «Проход посторонним строго запрещен», «Берегись автомобиля». Форма, размер, цвет и художественное решение знаков безопасности должны удовлетворять требованиям ГОСТ Р 12.4.026-2001. В соответствии со СНиП 12-03-2001, пунктом 6.2.5, у въезда на строительную площадку устанавливается схема движения средств транспорта, а на обочинах дорог - дорожные знаки, указывающие порядок движения и ограничивающие скорость движения автотранспорта. Вблизи мест производства работ скорость движения не более 10км/ч на прямых участках, а на поворотах - 5км/ч.

. При организации строительной площадки и размещении строительных машин следует устанавливать опасные для людей зоны, в пределах которых постоянно действуют и потенциально могут действовать опасные производственные факторы.

К зонам потенциально опасных производственных факторов относятся: участки территории вблизи строящегося здания; этажи здания в одной захватке, над которыми происходит монтаж конструкций или оборудования; зоны перемещения машин, оборудования или частей, рабочих органов; места над которыми происходит перемещение грузов кранами.

Граница опасной зоны вблизи строящегося здания принимается от крайней точки стены здания с прибавлением наибольшего габаритного размера перемещаемого (падающего) груза и минимального расстояния отлета груза при его падении. В этой зоне можно размещать только монтажный механизм, включая место, ограниченное ограждениями подкрановых путей. Складирование материалов здесь запрещается. Для прохода людей в здание назначают определенные места, обозначенные на стройгенплане, с фасада здания, противоположного установке крана. Места проходов к зданию через опасную зону снабжают навесами.

Граница опасной зоны, над которой происходит перемещение грузов подъемными кранами, определяется от крайней точки горизонтальной проекции наружного наименьшего габарита перемещаемого груза с прибавлением наибольшего габаритного размера перемещаемого груза и минимального расстояния отлета груза при его падении.

На стройгенплане выделяют рабочую зону крана, которая находится в пределах линии описываемой крюком крана и соответствующей максимальному рабочему вылету стрелы крана.

Границы опасной зоны вблизи движущихся частей машин и оборудования определяются в пределах 5м, если другие повышенные требования отсутствуют в паспорте или инструкции завода-изготовителя. На месте работы эту опасную зону обозначают переставной обноской из проволоки по стойкам. Этой зоне соответствует опасная зона подкрановых путей башенного крана.

Привязка башенного крана к зданию согласно[5]:

м

Б = (R_п - 0,5К)+п = (4-0,5*7,5)+0,8 = 1,05 м

где S - расстояние от оси крана до здания, м;

а - расстояние от оси здания до его наружной грани, м;

Б - минимальное расстояние от выступающей части здания до оси рельса, м;

К - Колея пути крана, м;

R_п - наибольший радиус поворотной части крана со стороны, противоположной стреле, м; п - габарит приближения, м (п = 0,8 м).

Монтажная зона - это пространство, где возможно падение груза при установке и закреплении элементов. Согласно [2], эта зона является потенциально опасной. Она равна контуру здания плюс 5 метров при высоте здания до 20 м.

Опасная зона работы крана согласно [5] - это пространство, где возможно падения груза при его перемещении с учетом вероятного рассеивания при падении.

48,2 м

где - наибольший вылет стрелы крана, м;

 - наибольший габарит груза, м;

- наименьший габарит груза, м;

 - минимальное расстояние отлета груза при его падении, м согласно [2]

Опасная зона подкрановых путей согласно [4] - это территория внутри которой запрещено нахождение людей (кроме машиниста) и размещение механизмов, электрощитов и т.д. Расстояние от оси ближнего к ограждению рельса до ограждения определяют по формуле

 = (5,5-3,75)+0,7 = 2,45 м

Где  - радиус поворотной платформы (или другой выступающей части крана), принимается по справочникам или прил.2 [4];

- ширина колеи крана, м (принимается по справочникам или прил.2 [4]);

- безопасное расстояние.

При расчете ограничений поворота стрелы необходимо учитывать тормозной путь стрелы. Для этого ограничители устанавливают так, чтобы отключение поворота стрелы происходило на 2…3° раньше установленной зоны. Ограничение поворота стрелы = 155°. Значит ограничение должно быть установлено на 150° (155° - 2,5°х2=150)

На границе опасных зон устанавливаются сигнальные ограждения и знаки безопасности. Опасные зоны (участки подъездов, проходов в пределах указанных зон, куда могут попасть люди, не участвующие в совместной работе с краном, и где осуществляется движение транспортных средств или работа других механизмов), выделяются на стройгенплане штриховкой. Места установки ориентиров, их тип должны быть указанны на стройгенплане.

.5 Временные дороги

Временные дороги с частью постоянных предназначены для построечного транспорта составляют единую транспортную сеть, обеспечивающую сквозную схему движения на строительной площадке.

Ширина проезжей части постоянных дорог - 6 м, Ширина проезжей части временных дорог - 3,5 м.

Опасной зоной дороги считается та ее часть, которая попадает в пределы зоны перемещения грузов, или зоны монтажа.

Тип конструкции временных дорог - естественные, грунтовые, профилированные.

4.6 Освещение строительной площадки

Освещение рабочих площадок бывает рабочее, аварийное и охранное. Различают рабочее освещение общее и местное. При общем локализованном освещении, в отличие от общего равномерного освещения, на отдельных участках создается более высокая освещенность, при местном - освещаются только рабочие поверхности. В практике обычно применяется комбинированное освещение, сочетающее элементы обоих способов. Аварийное освещение осуществляется по независимой линии в местах основных проходов и спусков и принимается не менее 0,2 лк. Освещенность охранной зоны принимается минимально в 0,5 лк.

Эвакуационное освещение должно быть предусмотрено в местах основных путей эвакуации, а также в местах проходов, где существует опасность травматизма.

Охранное освещение предусматривается в тех случаях, когда в темное время суток требуется охрана строительной площадки или участка производства работ. По периметру строительной площадки устанавливается охранное освещение, которое обеспечивает на границе площадки освещенность 0,5лк. Для охранного освещения применяют прожекторы типа ПЗР - 250 (тип лампы ДРЛ - 250), расположенные на деревянных опорах на высоте 10 м от уровня земли.

Ориентировочное количество прожекторов n, подлежащее установки для создания на площади S требуемой освещенности:

Е_р = КЕ_н = 1,5х2 = 3лк

где К - коэффициент запаса для прожекторов с лампами накаливания применяется равным 1,5;

Е_н - нормируемая освещенность принимаемая по [3].

шт.

где m - коэффициент, учитывающий световую отдачу источников света к.п.д. прожекторов и коэффициент использования светового потока, принимается по таблице 15 [4];

Р_л - мощность лампы принимаемых типов прожекторов (Р_л = 700 Вт)

Наружные электропроводки выполняются изолированными проводами на высоте над уровнем земли, пола, настила: 2,5м - над рабочими местами, 3,5 над проходами, 6м над проездами.

Для питания осветительных приборов, предназначенных для освещения строительных площадок, принимается напряжение 220 вольт. Рабочие места в помещении освещаются с помощью светильников напряжением 42 вольта.

Кабели от главного рубильника до щитовых и крановых рубильников прокладываются в трубах по дну траншеи на глубине 0,8м. Щитовые и рубильники устанавливаются в закрытых ящиках.

.7 Пожарная безопасность на строительной площадке

Стройплощадка должна быть оборудована средствами пожаротушения.

На территории строительства площадью 5 га и более должно быть не менее двух выездов с противоположных сторон площадки. Дороги должны иметь покрытие, пригодное для проезда пожарных автомобилей в любое время года. Ворота для въезда должны быть шириной не менее 4 м.

У въезда на стройплощадку должны устанавливаться планы пожарной защиты с нанесенными строящимися и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождением водоисточников, средств пожаротушения и связи.

Ко всем строящимся и эксплуатируемым зданиям, местам открытого хранения строительных материалов, конструкций и оборудования должен быть обеспечен свободный подъезд. Вдоль зданий шириной более 18м проезд должен быть с двух продольных сторон.

На территории строительной площадки возле складов и временных бытовых помещений должны быть размещены пожарные щиты с набором огнетушителей, пожарного и ручного инвентаря. Возле пунктов необходимо установить ящики с песком.

Колодцы с пожарными гидрантами размещаются с учетом прокладки рукавов от них до места тушения пожара. Расстояние от гидранта до здания должно быть не более 50м и не менее 5м; от края дороги не более 2,5м.

.8 Паспорт стройгенплана

. Площадь строительной площадки - 18404 м²

. Площадь складов открытого хранения - 490 м²

. Площадь складов закрытого хранения - 350 м²

. Площадь и тип временных сооружений, м:

− Прорабская - 21 м²

− Проходная - 9 м²

− Гардеробная - 64 м²

− Душевая - 35 м²

− Умывальные - 14 м²

− Сушилка - 14 м²

− Для обогрева - 8 м²

− Столовая - 64 м²

− Туалет - 16 м²

− Мойка машин - 36 м²

. Протяженность коммуникаций по каждому виду, м.

− Временный электрокабель - 799,20

− Временный водопровод - 305 м

− Временная канализация - 40,80 м

. Протяженность ограждения -600 м

.9 Технико-экономическая оценка стройгенплана

. Продолжительность работ по организации строительной площадки в подготовительный период - 20 дня.

. Коэффициент застройки:

где  - сумма площадей всех проектируемых зданий, м²;

 - общая площадь строительной площадки, м².

. Коэффициент использования площади:

де  - сумма площадей всех проектируемых зданий, временных и постоянных дорог, м².

Список используемой литературы

1. СНиП 1.04.03-85 - нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. (http://base1.gostedu.ru/10/10550/index.htm)

. СНиП 12-03-99 - Безопасность труда в строительстве.

. ГОСТ 12.1.046-85 - Нормы освещения строительных площадок.

. Методические указания к курсовому проектированию. - ХГТУ, 2003

. РД 11-06-2007 - Методические рекомендации о порядке разработки проекта производства работ грузоподъемными машинами и технологических карт погрузочно-разгрузочных работ.

. Дикман Л.Г. Организация строительного производства. - М.: ИАСВ. 2002. - 510с.

. ППБ-01-93 - Правила пожарной безопасности.

. СНиП 3.01.01-85. Организация строительного производства/ Госстрой России. - М.: ГУП ЦПП, 1998. - 56с.
