Инженерное оборудование 12-этажного жилого дома
"Инженерное
оборудование"
Введение
проектирование внутренний водоснабжение
инженерный
Целью данного проекта является запроектировать внутреннее водоснабжение и
тепло-газоснабжение и вентиляцию для 12-этажногожилого дома, расположенного в г.
Астрахань.
Современные системы водоснабжения и канализации представляют собой
сложные инженерные сооружения и устройства, обеспечивающие подачу воды
потребителям, а также отвод
и очистку сточных вод. Правильное решение инженерных задач
по водоснабжению и водоотведению в значительной
степени определяет высокий уровень благоустройства населенных пунктов, жилых, общественных и промышленных
зданий.
Инженерное оборудование - это системы водоснабжения, канализации,
отопления, газоснабжения, вентиляции и электроснабжения. Инженерное
оборудование является важнейшим составляющим элементом в строительстве зданий и
сооружений.
Водоотведение - использование комплекса инженерных сооружений и
оборудования с целью удаления сточных, ливневых и талых вод из населенных пунктов
и промышленных объектов; совокупность санитарных мероприятий и технических
устройств, обеспечивающих удаление сточных вод за пределы населённого пункта
или производственного предприятия.
Водоснабжение - это подача поверхностных или подземных вод водопотребителям
в требуемом количестве и в соответствии с целевыми показателями качества воды в
водных объектах; технологический процесс, обеспечивающий забор, подготовку,
транспортировку и передачу абонентам питьевой воды.
Водопровод - система непрерывного водоснабжения потребителей,
предназначенная для проведения воды для питья и технических целей из одного
места (обыкновенно водозаборных сооружений) в другое - к водопользователю
(городские и заводские помещения) преимущественно по подземным трубам или каналам;
в конечном пункте, часто очищенная от механических примесей в системе фильтров,
вода собирается на некоторой высоте в так называемых водоподъёмных башнях,
откуда уже распределяется по городским водопроводным трубам. Объём водозабора
определяется водомерными приборами (т.н. водомерами, водосчетчиками).
Водонапорной силой водопровода пользуются и для гидравлических целей.
Канализация - составная часть системы водоснабжения и водоотведения,
предназначенная для удаления твёрдых и жидких продуктов жизнедеятельности
человека, хозяйственно-бытовых и дождевых сточных вод с целью их очистки от
загрязнений и дальнейшей эксплуатации или возвращения в водоём. Необходимый
элемент современного городского и сельского хозяйства.
1. Характеристика объекта
Объект - 12-этажный жилой дом в г. Астрахань:
§ Район строительства объекта - Астраханская область, г. Астрахань, ул. 3-я
Народная.
§ IV Климатический район.
§ Астраханская область расположена зоне полупустыни.
§ Вид грунта - суглинки, преимущественно светло-каштановые солонцеватые и
бурые. Поверхность Астраханской области в основном равнинная, частично лежит
ниже уровня моря на -27м.
§ Глубина промерзания грунтов 1,2м
§ Высота этажа 3 (от пола до пола)
§ Отметка пола первого этажа +0,400м
§ Высота технического подпольного этажа 2,4 м
§ Отметка поверхности земли у здания -2м
Рельеф площади строительства спокойный.
Нормативная глубина промерзания - 1,2 м.
Зона влажности - нормальная.
Режим помещения - сухой.
Условия эксплуатации - А.
Класс здания по огнестойкости - II.
Класс здания по долговечности Б.
Раздел ВВ:
2. Проектирование внутреннего водопровода
.1 Определение расчетных расходов в системе водоснабжения
Таблица. Данные для гидравлического расчета холодного водоснабжения
Данные по потребителю
|
Число приборов,N шт
|
Число потребителей
|
Норма расхода воды в час
наибольшего водопотребления
|
Нормативно-часовой расход
воды к водоразборным устройствам
|
|
|
Общая , л
|
Холод , л
|
Общая , л
|
Холод , л
|
138
|
330
|
15,6
|
5,6
|
0,3
|
0,2
|
Секундный расход воды, л/с, водоразборной арматурой (прибором), отнесенный к
одному прибору, следует определять:
- вероятность действия санитарно-технических приборов,
определенная для каждой группы водопотребителей по формуле:
- для холодной воды
- для общей воды
. Расчет внутреннего водопровода
.1 Гидравлический расчет
Таблица
Nрасченого участка
|
Кол-во водоразб. приборов
|
NxP
|
α
|
Расчетный расходна участке,
q
|
d, мм
|
L, мм
|
V, м/с
|
Гидравлический уклон,i
|
Потеря напора, hL,
м
|
1-2
|
1
|
0,006
|
0,200
|
0,300
|
25
|
1,4
|
0,92
|
0,695
|
0,973
|
2-3
|
2
|
0,012
|
0,200
|
0,300
|
25
|
0,8
|
0,92
|
0,695
|
0,556
|
3-4
|
3
|
0,018
|
0,210
|
0,310
|
25
|
1,2
|
1,07
|
0,914
|
1,0968
|
4-5
|
4
|
0,016
|
0,205
|
0,205
|
20
|
0,3
|
0,99
|
1,08
|
0,324
|
5-6
|
4
|
0,024
|
0,224
|
0,336
|
25
|
3,0
|
1,07
|
0,914
|
2,742
|
6-7
|
8
|
0,048
|
0,270
|
0,405
|
25
|
3,0
|
1,22
|
1,158
|
3,474
|
7-8
|
12
|
0,072
|
0,304
|
0,456
|
25
|
3,0
|
1,38
|
1,427
|
4,281
|
8-9
|
16
|
0,096
|
0,341
|
0,5115
|
32
|
3,0
|
1,02
|
0,617
|
1,851
|
9-10
|
20
|
0,12
|
0,367
|
0,5505
|
32
|
3,0
|
1,02
|
0,617
|
1,851
|
10-11
|
24
|
0,144
|
0,399
|
0,5985
|
32
|
3,0
|
1,11
|
0,72
|
2,16
|
11-12
|
28
|
0,168
|
0,449
|
0,6735
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
12-13
|
32
|
0,192
|
0,449
|
0,6735
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
13-14
|
36
|
0,216
|
0,467
|
0,7005
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
14-15
|
40
|
0,24
|
0,485
|
0,727
|
32
|
3,0
|
1,39
|
1,07
|
3,21
|
15-16
|
44
|
0,264
|
0,518
|
0,777
|
32
|
3,0
|
1,48
|
1,2
|
3,6
|
Таблица
N расченого участка
|
Кол-во водоразб. приборов
|
Nx P
|
α
|
Расчетный расход на
участке, q
|
d, мм
|
L, мм
|
V, м/с
|
Гидравлический уклон,i
|
Потеря напора, hL,
м
|
1-2
|
1
|
0,006
|
0,200
|
0,300
|
25
|
0,7
|
0,92
|
0,695
|
0,6811
|
2-3
|
2
|
0,012
|
0,200
|
0,300
|
25
|
0,8
|
0,92
|
0,695
|
0,556
|
3-4
|
3
|
0,009
|
0,205
|
0,21
|
20
|
0,3
|
1,24
|
1,08
|
0,324
|
4-5
|
3
|
0,018
|
0,210
|
0,315
|
25
|
3,0
|
1,07
|
0,914
|
2,742
|
5-6
|
6
|
0,036
|
0,249
|
0,374
|
25
|
3,0
|
1,22
|
1,158
|
3,474
|
6-7
|
12
|
0,042
|
0,259
|
0,389
|
25
|
3,0
|
1,22
|
1,158
|
3,474
|
7-8
|
15
|
0,048
|
0,270
|
0,405
|
32
|
3,0
|
0,83
|
0,132
|
0,396
|
8-9
|
18
|
0,054
|
0,280
|
0,420
|
32
|
3,0
|
0,83
|
0,132
|
0,396
|
9-10
|
21
|
0,060
|
0,292
|
0,438
|
32
|
3,0
|
0,83
|
0,132
|
0,396
|
10-11
|
24
|
0,066
|
0,298
|
0,447
|
32
|
3,0
|
0,83
|
0,132
|
0,396
|
11-12
|
27
|
0,072
|
0,309
|
0,4635
|
32
|
3,0
|
0,93
|
0,521
|
1,563
|
12-13
|
30
|
0,078
|
0,315
|
0,4725
|
32
|
3,0
|
0,93
|
0,521
|
1,563
|
13-14
|
33
|
0,084
|
0,326
|
32
|
3,0
|
0,93
|
0,521
|
1,563
|
14-15
|
36
|
0,090
|
0,331
|
0,4965
|
32
|
3,0
|
0,93
|
0,521
|
1,563
|
Таблица
N расченого участка
|
Кол-во водоразб. приборов
|
Nx P
|
α
|
Расчетный расход на
участке, q
|
d, мм
|
L, мм
|
V, м/с
|
Гидравлический уклон,i
|
Потеря напора, hL,
м
|
1-2
|
1
|
0,006
|
0,200
|
0,300
|
25
|
0,7
|
0,92
|
0,695
|
0,4865
|
2-3
|
2
|
0,012
|
0,200
|
0,300
|
25
|
0,4
|
0,92
|
0,695
|
0,278
|
3-4
|
3
|
0,018
|
0,210
|
0,310
|
25
|
0,6
|
1,07
|
0,914
|
0,5484
|
4-5
|
4
|
0,016
|
0,205
|
0,205
|
20
|
0,25
|
0,99
|
1,08
|
0,27
|
5-6
|
4
|
0,024
|
0,224
|
0,336
|
25
|
3,0
|
1,07
|
0,914
|
2,742
|
6-7
|
8
|
0,048
|
0,270
|
0,405
|
25
|
3,0
|
1,22
|
1,158
|
3,474
|
7-8
|
12
|
0,072
|
0,304
|
0,456
|
25
|
3,0
|
1,38
|
1,427
|
4,281
|
8-9
|
16
|
0,096
|
0,341
|
0,5115
|
32
|
3,0
|
1,02
|
0,617
|
1,851
|
9-10
|
20
|
0,12
|
0,367
|
0,5505
|
32
|
3,0
|
1,02
|
0,617
|
1,851
|
10-11
|
24
|
0,144
|
0,399
|
0,5985
|
32
|
3,0
|
1,11
|
0,72
|
2,16
|
11-12
|
28
|
0,168
|
0,449
|
0,6735
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
12-13
|
32
|
0,192
|
0,449
|
0,6735
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
13-14
|
36
|
0,216
|
0,467
|
0,7005
|
32
|
3,0
|
1,39
|
0,946
|
2,838
|
14-15
|
40
|
0,24
|
0,485
|
0,727
|
32
|
3,0
|
1,39
|
1,07
|
3,21
|
15-16
|
44
|
0,264
|
0,518
|
0,777
|
32
|
3,0
|
1,48
|
1,2
|
3,6
|
4. Расчет и подбор оборудования
.1 Подбор водосчетчика
Для учета количества воды, подаваемой в здание, на каждом вводе
установлен счетчик. Водосчетчики устанавливают на вводах в помещении ИТП с
искусственным или естественным освещением и температурой воздуха не ниже +5°С.
Счетчики установлены перед насосами, размещаются открыто на высоте 0,5 м
от пола, циферблатом вверх.
4.2 Определение максимальный суточный расход воды
м3/сут, где
разность между нормой расхода общей и нормой расхода холодной воды одним
потребителем в сутки наибольшего водопотребления
л/сут. Чел.;
U =
138 чел.,
м3/сут.
Для контроля за работой системы водоснабжения необходимо замерять и регистрировать
количество воды. Количество воды, поданное системой потребителю, измеряется
водосчетчиками, которые должны обеспечивать учет с точность 2-5%. Наибольшее
распространение получили скоростные счетчики, в которых поток воды приводит в
движение рабочее колесо.
Для измерения небольших расходов воды применяют крыльчатые счетчики, их
выпускают с диаметром условного прохода 15-50мм с муфтовыми соединениями.
Большие расходы измеряют турбинными счетчиками с диаметром условного прохода
50-250мм с фланцевыми соединениями.
Водосчетчики подбирают по среднему часовому расходу:
Где
- среднесуточный расход холодного водопровода,
определяемый по приложению 3 СНиП 2.04.01-85.
qtothr = 0,005*qo,hrtot * ahr qo,hrtot = 300 л/ч (по СНиП 2,04,01 - 85*) - общий расход
воды, л/ч ahr -
коэффициент, определяемы в зависимости от значения произведения N* Рhr
Рhr= (3600* p tot * qotot)/ qo,hrtot= (3600*0,006*0,3)/195 = 0,0332 N* Рhr=
330*0,0332 = 10,96 ahr= 4,592
qtothr = 0,005*300*4,592
= 6,888 м3/ч.
Таблица
dуслов. прохода счка, мм
|
Параметры
|
|
расход воды, м3/ч
|
Порог чувствит., м3/ч,
не более
|
Максимальный объем воды за
сутки, м3
|
Гидравлическое сопрот.
счетчикаS
|
|
Минимальный
|
Эксплуатационный
|
Максимальный
|
|
|
|
40
|
0,16
|
6,4
|
16
|
0,08
|
230
|
0,5
|
Диаметр условного прохода счетчика воды выбираю исходя из среднечасового
расхода воды за период потребления, который не должен превышать
эксплуатационный, принятый по таблице 4 СНиП 2.04.01-85. Счетчик проверяется на
пропуск максимального (расчетного) секундного расхода воды на
хозяйственно-питьевые нужды, при котором потери напора в крыльчатых счетчиках
не должны превышать 5 м, а в турбинных -2,5м.
Принимаю турбинный водомер диаметром условного прохода 40 мм.
Расход
воды эксплуатационный: 6,4>
Потери
давления в счетчике:
Нн
= S×q2,
где
s - гидравлическое сопротивление счетчика, м/(л/с)2
q -
расчетный максимальный секундный расход воды, л/с.
Потери напора будут равны по формуле
Нн = 0,5×0,777= 0,302 м < 2,5м
4.3 Определение требуемого напора в здании и подбор насосного
оборудования
Напор в системе водоснабжения должен обеспечивать бесперебойную подачу
воды всем потребителям, поэтому его величина определяется при наихудших условия
(в час максимального водопотребления).
Требуемый напор в здании определяется по формуле:
Нтр. = Нгеом. +∑hl +hсч +hв + Нf,
где Нгеом- геометрическая высота подъема;
hв- потери напора на вводе (до
водосчетчика);
hсч- потери напора в водосчетчике;
Нf- минимальный свободный напор перед
диктующим водоразборным краном (определяется по приложению 2 СНиП 2.04.01-85);
∑hl - сумма потерь на участке сети до
водосчетчика.
Нтр = 35 + 17,526 +0,996 + 0,1056 + 2,1 = 45,439 м
В заключение расчета определяют величину напора, требуемого для подачи
нормативного расхода воды к диктующему водоразборному устройству при наибольшем
хозяйственно-питьевом водопотреблении с учетом потерь напора на преодоления
сопротивлений по пути движения воды.
абсолютные отметки, соответственно, пола первого этажа и поверхности земли
у здания, м. (53,8 м)
глубина промерзания в районе застройки, 2м.
+0,5 м - глубина заложения водопроводных трубопроводов диаметром до 500
мм.
диаметр городского водопровода (350 мм)
высота этажа в здании (3 м)
количество этажей в здании (18)
высота расположения водоразборного прибора от пола 1,1 м
свободный напор на излив из диктующего водоразборного прибора (для душа -
3м, мойки -2м)
общие потери напора по длине трубопровода с учетом местных сопротивлений.
Нтр = 53,8 + (2 + 0,5 - 0,350) + 3*(18 - 1) + 1,1 + 2 + 2,8 = 112,85 м.
4.4 Расчет установки повышенного давления
Вычисленный требуемый напор Нтрсопоставляем с гарантийным
напором Hгар.
Hгар=38м < 45,439, следовательно,
требуется повысить напор при помощи насоса. Напор насоса Ннасопределяется
по формуле:
Ннас= Нтр- Нгар
Ннас= 45,439 - 38 = 7,439м
По расчетному максимально-секундному расходу воды на вводе q=1.763л/с = 6.35 м3 /час и
по определенному напору подбираем марку насоса:
Таблица
Марка насоса
|
Подача, л/с
|
Напор, м вод.ст.
|
Част. вращения об ./мин
|
Мощность электрод, кВт
|
Кпд насоса %
|
2КМ 100-65-200а 4/5
|
100
|
50
|
48 (2900)
|
30
|
55
|
5. Проектирование внутренней канализации
Внутренняя канализация в данном проекте состоит из:
· приемников сточных вод (раковины, унитазы),
· гидрозатворов,
· отводящих поэтажных трубопроводов,
· стояков,
· вентиляционных стояков,
· ревизий,
· прочисток,
· выпусков.
Канализационные стояки, транспортирующие сточные воды отводных линий
приборов прокладывают открыто. Канализационные стояки размещаются в плане рядом
с унитазами и имеют одинаковый диаметр. Так как к стояку присоединяется 1
унитаз ,раковина и ванна (на каждом этаже), то диаметр стояка берём 100мм. В
данном курсовом проекте проектируется 28 канализационных стояка, диаметром 100
мм (по 4 стояка на один выпуск) для того чтобы снизить нагрузку на трубопровод.
Отводные линии от приборов, от ванн, умывальников, моек прокладываются 40 мм, с уклоном 0,03 к стояку.
Приемники оборудуются гидравлическим затвором, кроме тех приборов, у которых
гидрозатворы встроены (унитаз). Длина выпуска из здания от прочистки до
смотрового колодца при D=150мм-28,5м.
Глубина заложения выпуска на 0,3м меньше глубины промерзания грунтов. Высота от
пола до ревизии-1м. Прочистки устанавливаются в начале участка отводных труб, в
тупиках. Ревизии установлены на первом и на последнем этаже, а также через
каждые два этажа. Вентиляционный стояк выводится через кровлю здания на
высоту-0,3м. Диаметр стояка назначается по максимальному диаметру выпуска
прибора, т.е. унитаза.В данном проекте запроектирована внутренняя канализация
из пластмассовых труб ГОСТ 18599-83, а выпуск из чугунных труб ГОСТ 6942.1-80.
Отводные линии прокладывают с одним уклоном в сторону стояка и
присоединяют к нему с помощью тройников. Отводные трубопроводы прокладываются
под полом. На них предусматривается установка прочистки или ревизии в начале
участка линий на поворотах при изменении направления движения сточных вод.
Выпуски отводят сточные воды от стояков за пределы здания в дворовую
канализационную сеть. Сборные горизонтальные канализационные трубопроводы,
объединяющие несколько стояков, и выпуски, резмещены в техническом подполье
(подвале).
В здании запроектированы два выпуска диаметром 150 мм с уклоном 0,02.
Канализационный выпуск из здания, запроектирован на задний фасад. Трасса
дворовой канализации прокладывается по наружной стене здания на расстоянии-10м.
Канализационная сеть выполнена из полиэтилена ГОСТ 226892-89. Выпуск
выполнен из чугунных труб ГОСТ 6942-80.
В местах поворота канализационного стояка из вертикального в
горизонтальное положение следует предусматривать бетонные упоры.
6. Лифты
Необходимое количество лифтов, их грузоподъемность и скорость в жилых
зданиях различной этажности следует определять по расчету, принятом в интервале
80-100 сек
Ширину лифтового холла для лифтов различной грузоподъемности, а так же
требования к машинному помещению лифтов следует выполнять в соответствии
положениями МГСН 3,01-01(2) НТБ 250-97(39)
Каждый лифт следует располагать в отдельных шахтах
7.Мусороудаление
Централизованная система сбора и удаления мусора применяемая в
проектируемом здании - сухая (холодная).
Основными элементами сухих мусоропроводов являются: вертикальный канал
(ствол) диаметром 500 мм из гладких труб (асбестоцементных), проходящий через
все этажи здания; приемные (загруженные) клапаны, установленные на каждом
этаже; нижняя мусоросборная камера, в которой собирается сбрасываемый мусор,
верхняя камера или оголовок, оборудованные устройствами для вентиляции и чистки
мусоропровода.
Вертикальный канал предназначен для приема и транспортирования
(канализования) отбросов в нижнюю приемную камеру, в которой размещены емкости
для сбора отбросов - мусоросборный бункер, установленный под углом к стволу для
того, чтобы погасить энергию падающего мусора, и приемный
мусоросборник-контейнер.
В нижней части ствола монтируют шиберное устройство для отключения ствола
или бункера при смене мусоросборников. Вместимость бункера определяют в
зависимости от числа людей, которые пользуются мусоропроводом. Мусоропровод
размещают на лестничных клеткахвлевой и правой половине здания.
Стыки труб выполняют с применением муфт, заделывают пеньковой прядью и
зачеканивают цементным раствором или с помощью металлических хомутов стянутыми
болтами. Ствол укрепляют к перекрытиям при помощи муфт с резиновыми
уплотнительными кольцами или склеивая эпоксидным клеем.
Приемный загрузочный клапан предназначен для приема отбросов и сброса их
в вертикальный канал. Конструкция клапана должна обеспечить надежную газо- и пыленепроницаемость
и препятствовать сбросу крупномерных отбросов, которые могут вызвать засор
мусоропровода; размеры приемного отверстия клапана 0,25*0,3 м.
Транспортирование мусора к приемным клапанам осуществляется вручную специальным
персоналом от мест сбора мусора (урн).
Клапан состоит из корпуса с фронтально-металлической стенкой, которая
крепится к стволу мусоропровода, и мусоропроводного патрубка с обечайкой,
служащей для отпирания крышки приемного бункера (совок). Бункер вместимостью
4-5л выполнен, из листовой стали, толщиной 1,5- 2мм, опирается на обечайку
патрубка с помощью горизонтальной оси, выполненной в виде двух пружинящих
прутков. Боковые стенки бункера совка приемного клапана выполнены в виде двух
сегментов, соединенных с наклонным под углом около 70° днищем, по которому
обеспечивается сползание мусора в ствол при опрокидывании приемной клапана.
Крышка бункера - приемного клапана имеет резиновую прокладку,
обеспечивающую герметизацию клапана. Крышка плотно прилегает к обечайке и
наклонена так, чтобы масса клапана не допускала его самооткрывания. Клапаны
устанавливают на высоте 0,8-1 м от пола.
Приемные загрузочные клапаны устанавливают на каждом этаже промежуточных
площадок лестничных клеток.
Нижнюю мусоросборную камеру размещаем под каждым стволом на первом этаже.
Размеры камеры должны удовлетворять требованиям удобства эксплуатации и
пожарной безопасности. Полезная площадь камеры составляет 3-4 м2,
высота - не менее 2,5 м. Камеру оборудуют двумя переносными мусоросборниками
вместимостью 0,08-0,1 м3, поливочным краном и раковиной с подводкой
холодной и горячей воды. В полу камеры для отвода стоков от мойки устанавливают
трап диаметром 50 мм, соединенный с внутренней канализационной сетью.
В верхней части здания мусоропровод проходит на чердак, где к нему
присоединяют вентиляционный трубопровод, который выводят выше крыши на 0,7-1 м.
Вентиляция мусоропровода осуществляется через вытяжку с притоком свежего
воздуха через приемные клапаны. Вентиляционный трубопровод заканчивается обычно
дефлектором, который значительно улучшает работу вытяжной вентиляции
мусоропровода.
По правилам эксплуатации мусоропровод не реже двух раз в месяц подвергают
профилактическому осмотру все элементы устройства:
проверяют плотность закрытия приемных клапанов, состояние резиновых
уплотнительных прокладок, функционирование вытяжной вентиляции, наличие
насекомых, работу подъемных механизмов,
Опрокидывание тяги вытяжной вентиляции, т. е. прорыв воздуха из
мусоропровода в помещение, не допускается. Предусматривается поддерживать общее
санитарное состояние мусоропроводов, при этом ежедневно выполняется влажная
уборка и чистка приемной нижней камеры и приемного клапана, а также мытье полов
под клапанами.
8. Расчет нагрузок на систему теплоснабжения
а) Определение нагрузки на систему отопления:
Q0= α * V0 *q0 * ( tвн-tнар) * k= 1,12 * 17280 *0,5* (20-(-23)) * 1,05 = 436907,5 Вт
α = 1,12- коэфициент, учитывающий
район строительства
V0= 17280 м3- объем здания
по наружному обмеру выше отметки -+0,000
q0 = 0,5удельная отопительная
характеристика здания, принимается по справочнику в зависимости от наружного
объема здания
tвн= 200С - средняя
температура воздуха внутри здания
tнар = -230C- средняя температура воздуха снаружи
здания для отопления
k =
1,05 - потеря тепла
б) Определение нагрузки на вентиляцию:
Вентиляция является сезонной нагрузкой. Она предназначена для замены
загрязненного воздуха начистый и нагрева его до температуры внутри помещения
QV = V0 * qV* (tвн - t нар) = 4224 * 0,093 * 43 = 19071,4 Вт
V0 = 4224 м3-объем технического
этажа по наружному обмеру
qv = 0,105- вентиляционная характеристика здания
в) Определение нагрузки на систему горячего водоснабжения:
Горячее водоснабжение является круглогодичной тепловой нагрузкой, и
отключается только на время планово-предупредительного ремонта источника
теплоснабжения или ЦТП.
Qгвс = qh * m * c * ρ( tн - tзв)*(1+ki)/24 *3600 =
= 120 * 120 * 4,2 * 1(55-5)(1+0,3)/86400 = 3931200/86400 = 45,5 кВт
qh=120 л/сут- норма расхода горячей воды в сутки
m =120
чел. - число потребителей
с = 4,2 кДж/кг - теплоемкость воды
ρ = 1 кг/л - плотность воды
tн= 550 С
tв= 50 С
k1 =
0,3 - коэффициент, учитывающий потери открытых участков трубопроводов
г) Определение суммарной нагрузки:
Q∑ = Qo + Qv+ Qгвс= 436907,5 + 19071,4 + 45500 = 501478,9 = 502 кВт
10.Описаниесистемыотопления
Для жилого многоэтажного дома следует применять водяное отопление (способ
отопления помещений с помощью жидкого теплоносителя). Передача тепла в
помещение производится с помощью радиаторов, конвекторов, регистров труб. В
отличие от парового отопления, вода находится в жидком состоянии, а значит
имеет более низкую температуру. Благодаря этому, водяное отопление более
безопасно.
Теплоноситель-вода.
Конструктивное исполнение. Состав оборудования: тепловой пункт;
магистрали; отдельные стояки и ветви; отопительные приборы; система управления
теплоотдачей.
Устройство системы. Система с нижней разводкой, попутная по ходу движения
теплоносителя, по способу присоединения трубопроводов - однотрубная. Устроена
следующим образом: отопительные приборы одного стояка подключены
последовательно, то есть теплоноситель, постепенно охлаждаясь, проходит стояк
из прибора в прибор. Разница втемператур радиаторов в начале и конце магистрали
компенсируется разной поверхностью теплоотдачи приборов (например, различное
количество секций для чугунных радиаторов) - меньшей в начале и большей в
конце.
Рис.Однотрубная система присоединения трубопровода
Схема подключения - независимая (закрытая), при которой теплоноситель
(перегретая вода или пар), поступающий из тепловой сети, проходит через
теплообменник, установленный на тепловом пункте потребителя, где нагревает
вторичный теплоноситель, используемый в дальнейшем в системе теплопотребления.
Управление. Поддержание заданной температуры в помещении, отапливаемом от
системы водяного отопления возможно несколькими способами: изменением
температуры, расхода теплоносителя через радиатор, и тем и другим одновременно.
Температура теплоносителя, поступающего на радиаторы регулируется
централизовано на тепловом пункте. Тип отопительных приборов: алюминиевые
секционные радиаторы (конвективно-радиационный отопительный прибор, состоящий
либо из отдельных колончатых элементов - секций). К достоинствам алюминиевых
радиаторов относится лёгкость, небольшие размеры, высокое рабочее давление,
максимальный уровень теплоотдачи, большая площадь сечения межколлекторных
трубок. Существенным недостатком алюминиевых радиаторов является коррозия алюминия
в водной среде, особенно ускоряющаяся при контакте двух разнородных металлов
или наличии в отопительной сети блуждающих токов.

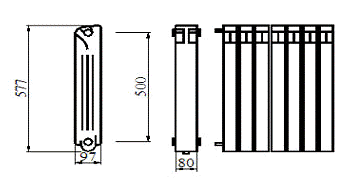

Рис.Алюминиевый секционный радиатор
Автоматический тепловой пункт
Предназначен для контроля и автоматического управления параметрами
теплоносителя, подаваемого в системы отопления (СО), горячего водоснабжения
(ГВС), вентиляции и кондиционирования с целью оптимизации теплопотребления
промышленных, общественных и жилых зданий, а также создания комфортных условий
внутри помещений обслуживаемого здания при минимальных энергозатратах.

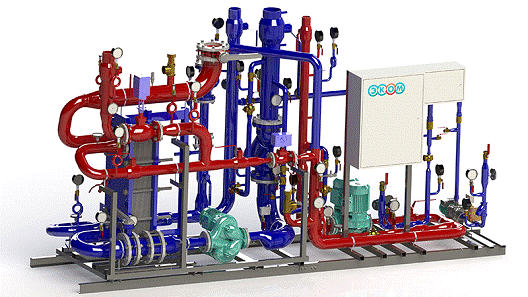

Рис.
Блочный автоматизированный теплопункт работает следующим образом:
Исходная питьевая вода по трубопроводу В1 через магнитный фильтр 5 и
обратный клапан 7 поступает в пластинчатый теплообменник 1. В случае пониженного
давления исходной питьевой воды в трубопроводе В1 - через перемычку П1 во
всасывающий трубопровод циркуляционного насоса 2.
Нагрев воды для горячего водоснабжения происходит в пластинчатом
теплообменнике 1. Греющая вода поступает в пластинчатый теплообменник 1 по
трубопроводу Т1 через магнитный фильтр 5 и клапан регулятора температуры 3.
Температура воды для горячего водоснабжения в трубопроводе Т3 регулируется
автоматически путем изменения расхода в пластинчатый теплообменник 1 греющей
воды.
Циркуляционный насос 2 служит для предотвращения застоя и недопустимого
снижения температуры воды в системе ГВС.
Для предотвращения слива воды из системы ГВС при снижении давления на
трубопроводе В1 установлен обратный клапан 7. Обратные клапаны 7 на
трубопроводе Т1 и перемычке П2 служат для защиты циркуляционного насоса 2 и
пластинчатого теплообменника 1 от гидроударов. Предохранительный клапан 4
установлен на случай кратковременного повышения давления в трубопроводе В1. Его
необходимо настроить на давление 0,6 МПа.
Для удаления воздуха из верхних точек и слива воды из нижних точек
БАТП-ГВС предусмотрена арматура 12.
Функциональные возможности:
автоматическое поддержание графика температуры теплоносителя, в пределах
санитарных норм, с учетом температуры наружного воздуха, времени суток и
рабочего календаря, тепловой инерции стен здания;
автоматическая подпитка систем отопления и вентиляции при независимой
схеме присоединения с химводоподготовкойподпиточной и водопроводной воды;
обеспечение необходимого давления теплоносителя и циркуляции в сетях
потребителей;
измерение и контроль параметров теплоносителя, а также защита систем
отопления, вентиляции, кондиционирования и ГВС от превышения значений
параметров теплоносителя (давления, температуры) сверх допустимых норм, от гидроударов
и перегрева;
автоматическое управление циркуляционными насосами, обеспечивающее защиту
от заиливания в летний период и защиту от «сухого» хода. Одноступенчатая
система присоединения водонагревателя горячего водоснабжения с автоматическим
регулированием расхода теплоты на отопление и зависимым присоединением систем
ИТП и ЦТП.

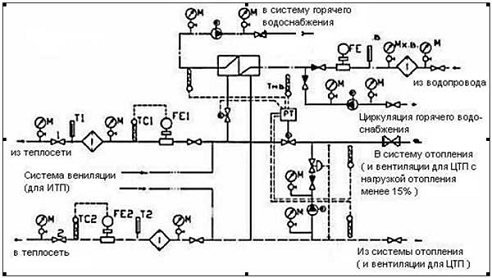

Рис. М -манометр, ТС-термометр сопротивления, Т -термометр,
FE-теплосчетчик, РТ-регулятор температуры прямого действия.
Список литературы
.Строительные
нормы и правила. Канализация. Наружные сети и сооружения. СНиП 2.04.03-85 М.:
Стройиздат,1996.
.Кедров, В.С.
Водоснабжение и воотведение. М: Учеб. Для вузов. - 2-е издание, переработанное
и дополненное. - М.: Стройиздат, 2002. - 336 с., ил.
.П.А. Спышнов
Фонтаны. Описание. Конструкции. Расчет. М. - Государственное издательство
архитектуры и градостроительства. 1950г., 176с, ил.
.Богословский
В.Н., Щеглов В.П., Разумов Н.Н. Отопление и вентиляция. - М.: Стройиздат,
1980г.
.Гусев В.М.
Теплоснабжение и вентиляция. - Л.: Стройиздат, Ленинградское отделение, 1975г.
.Дроздов В.Ф.
Санитарно-технические устройства зданий. - М.: Стройиздат, 1980г.
.Внутренние
санитарно-технические устройства. Справочник проектировщика./Под ред.
Староверова И.Г. М.: Стройиздат, 1975г. ч.1. Отопление, водопровод и
канализация.
.Внутренние
санитарно-технические устройства. Справочник проектировщика./Под ред.
Староверова И.Г. М.: Стройиздат, 1975г. ч.2. Вентиляция и кондиционирование
воздуха.
.СНиП
II-3-79*. Строительная теплотехника. М.: Стройиздат, 1982г.
.СниП
2.04.05-91. Отопление, вентиляция и кондиционирование. М.: Стройиздат, 1991г.
.Николадзе
Г.И. Водоснабжение: Учебник для техникумов 3-е изд., перераб. и доп. М.:
Стройиздат, 1989-1.
.Илясов Г.А.,
Чехунов В.И. Водоснабжение и канализация жилого здания. Методические указания к
курсовому проектированию, стр. 28.
.Н.Н. Абрамов
Водоснабжение. Москва Стройиздат 1982.-440с.,ил.
.СНиП 2.04.01-85.
Внутренний водопровод и канализация зданий. - М: Стройиздат,1985.
.ГОСТ
21,601-79 СПДС. Водопровод и канализация. Рабочие чертежи.
.СНиП
2.04.02-84. Водоснабжение, наружные сети и сооружения. - М.: Стройиздат, 1984.
.Сонин
2.04.03-85. Канализация. Наружные сети и сооружения. - М.: Стройиздат, 1985.
.Шевелев Ф.А.
Таблицы для гидравлического расчета стальных, чугунных и асбестоцементных
водопроводных труб. - М: Госстройиздат, 1973.
.Лукиных
А.А., Лукиных Н.А. Таблицы для гидравлического расчета канализационных сетей и
дюкеров по формуле акад. Н.Н. Павловского. - М: Стройиздат, 1974.
