РАТС
|
1
|
2
|
3
|
УСС
|
АМТС
|
УСП
|
1
|
-
|
160/6
|
300/10
|
47/2
|
114/4
|
125/5
|
2
|
190/7
|
-
|
600/20
|
66/3
|
170/6
|
180/6
|
3
|
600/20
|
900/30
|
-
|
100/4
|
300/10
|
300/10
|
АМТС
|
114/4
|
170/6
|
300/10
|
-
|
-
|
-
|
УСП
|
125/5
|
180/6
|
300/10
|
-
|
-
|
-
|
4. Расчет объема оборудования РАТC
При проектировании станционных сооружений АТС
типа EWSD необходимо
рассчитать объем следующего оборудования:
· Объем абонентского оборудования;
· Число линейных групп LTG
различного типа;
· Емкость коммутационного поля SN;
· Количество функциональных блоков
буфера сообщений МВ(В);
· Количество функциональных блоков
управляющих устройств и сигнализации по общему каналу CCNC;
· Количество функциональных блоков
координационного процессора CP113.
.1 Расчет объема абонентского оборудования

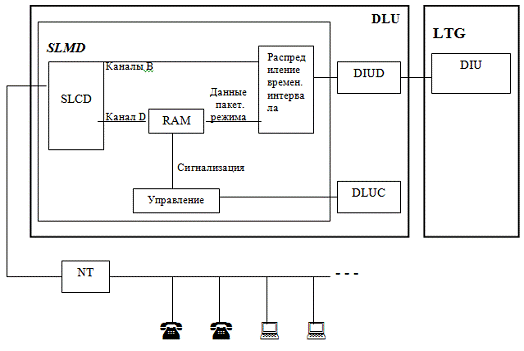

В состав абонентского оборудования системы EWSD
входят цифровые абонентские блоки DLU,
которые могут располагаться как на самой станции (локальные DLU),
так и вне ее (удаленные DLU),
а также специальные блоки дистанционного управления RCU.
В отдельный блок DLU
можно включить до 952-х абонентских линий в зависимости от их типа, от
предусмотренных функциональных блоков и требуемых значений трафика (пропускная
способность блока до 100 Эрл).
Число блоков DLU
при включении аналоговых АЛ в пределах станции равно:
NDLU
= N/952,
где N
- абонентская емкость станции.
NDLU
РАТС1 = 10000/952 ≈ 11.
Число модулей аналоговых абонентов АЛ SLMA
равно:
MSLMA
= Na/8,
где Nа
- число аналоговых АЛ.
MSLMA
РАТС1 = 10000/8 ≈ 1250.
На одном стативе располагается до 119 модулей SLMA.
Число стативов R:DLU:
SDLU
= MSLMA/119.
SDLU
РАТС1 = 1250/119 ≈ 11.
Число процессоров абонентских модулей SLMCP
равно:
NSLMCP
= MSLMA
.
Блоки DLU
могут эксплуатироваться в пределах станции и дистанционно. В дистанционный блок
RCU могут входить до
6-ти блоков DLU. Каждый DLU
блока RCU включает в
себя аварийное управляющее устройство SASC,
которое служит для управления соединением между абонентами RCU
в аварийном режиме и устанавливается на месте 2-х абонентских модулей SLMA.
Число стативов DLU
в выносном блоке RCU
равно:
S’DLU
= M’SLMA/117;
S’DLU
RCU1
= 625/117 ≈ 6;
S’DLU
RCU2
= 625/117 ≈ 6.
Где M’SLMA
- число модулей SLMA
в выносном RCU,
M’SLMA
= N’a/8;
M’SLMA
RCU1
= 5000/8 ≈ 625;
M’SLMA
RCU2
= 5000/8 ≈ 625.
Где N’a
- число аналоговых АЛ, включенных в RCU.
Число процессоров SLMCP
в RCU равно:
N’SLMCP
= M’SLMA
;
N’SLMCP
RCU1
= 625;
N’SLMCP
RCU2
= 625.
.2 Расчет числа линейных групп LTG
Расчет числа линейных групп LTG
производится в зависимости от их типа и количества линий, включаемых в них.
Линейная группа LTGG
используется для подключения к ней блоков DLU,
цифровых СЛ от РАТС сети, цифровых коммутаторов DSB.
В одну группу LTGG включаются
до 120 каналов пользователя, т.е. до 4-х трактов ИКМ-30, или 64 цифровых
коммутаторов DSB.
Особенность LTGG в том, что
в однорядной модульной кассете размешаются две линейные группы. Блоки DLU
включаются в LTGG через 2 или
4 ИКМ-линии (в зависимости от нагрузки DLU).
Число линейных групп LTGG
равно:
NLTGG
= NLTGG
DLU
+
NLTGG
DSB
+
NLTGG
ЦСЛ .
Число линейных групп LTGG
DLU
равно
числу блоков DLU:
NLTGG DLU = NDLU ;LTGG
DLU = 23.
Т.к. EWSD1
выполняет функции АМТС, то необходимо рассчитать количество линейных групп LTGGDSВ
для
включения 10-ти цифровых коммутаторов DSB,
используемых для ручного установления соединения. Каждый DSB
имеет два цифровых тракта, с помощью которых подключается к двум LTGGDSВ
.
На АМТС EWSD1 должно
быть:
NLTGG DSВ
= NDSB /64;
NLTGG DSВ
= 10/64 = 0,16.
Но число LTGGDSВ
должно
быть не менее двух для надежности, т.е.
NLTGG
DSВ
=
2.
В линейную группу LTGGЦСЛ
включаются цифровые СЛ от РАТС сети и УСП. Каждая группа LTGGЦСЛ
позволяет включить до 4-х первичных цифровых трактов ИКМ-30. число блоков LTGGЦСЛ
определяется как:
NLTGG
ЦСЛ = ∑VПЦТ/4;
NLTGG
ЦСЛ = 55/4 ≈ 14,
где ∑VПЦТ
- общее число первичных цифровых трактов ИКМ по всем направлениям, включенное в
АТС для связи с другими АТС.
На одном стативе R:LTGG
располагаются до 5-и блоков LTGG,
в каждом блоке по две линейные группы, т.е. на одном стативе могут
располагаться до 10-ти линейных групп LTGG.
Число стативов R:LTGG
равно:
SLTGG
= NLTGG /10,
SLTGG
= 39/10 ≈ 4.
ЗСЛ и СЛМ включаются в блоки LTGD.
В один блок LTGD включаются
до 4-х ИКМ-трактов. При расчете числа блоков LTGD
необходимо отметить, что к блокам будут подключаться ЗСЛ и СЛМ только от РАТС2
и РАТС3. Число блоков LTGD
равно:
NLTGD
= ∑VПЦТD/4;
NLTGD
= 32/4 = 8,
где ∑VПЦТD
- общее число первичных цифровых трактов ИКМ, включенных в блоки LTGD.
На одном стативе R:LTGD
размещается до 4-х блоков LTGD.
Число стативов LTGD
равно:
SLTGD
= NLTGD /4;
SLTGD
= 8/4 = 2.
.3 Выбор емкости коммутационного поля SN
Для выбора емкости коммутационного поля SN
следует определить общее число блоков LTG,
включенных на станции:
∑NLTG
= NLTGG + NLTGD
;
∑NLTG
= 39 + 8 = 47.
Выбирается стандартная емкость SN:63LTG.
Для коммутационного поля SN(В)
на 63 LTG требуется
всего одна кассета для каждой стороны поля, т.е. требуется две кассеты,
размещенные на одном стативе:
SSN(B)
= 1.
.4 Расчет объема оборудования буфера сообщений
МВ(В)
Объем оборудования буфера сообщений МВ(В)
зависит от общего количества линейных групп LTG
на станции и ступени емкости коммутационного поля SN.
При проектировании системы EWSD
следует определить объем следующего оборудования буфера сообщений МВ(В):
· Управляющих устройств передатчика/приемника T/RC;
· Блоков буфера сообщений для линейных
групп MBU:LTG;
· Блоков буфера сообщений для
управляющих устройств коммутационных групп MBU:SGC;
· Групп буферов сообщений MBG.
Каждый модуль управляющих устройств
передатчика/приемника T/RC
может обслуживать до 16 LTG,
следовательно, количество таких модулей равно:
NT/RC = NLTG
/16;
NT/RC = 47/16 ≈ 3,
где NLTG
- общее количество линейных групп LTG.
В каждый блок буфера сообщений для линейных
групп MBU:LTG
включается до 4-х управляющих устройств передатчика/приемника T/RC,
следовательно, количество блоков MBU:LTG
равно:
NMBU:LTG
= NT/RC
/4;
NMBU:LTG
= 3/4 ≈ 1.
Количество блоков буфера сообщений для
управляющих устройств коммутационных групп MBU:SGC
зависит от ступени емкости коммутационного поля. В нашем случае количество
блоков равно:
NMBU:SGC
= 1.
Количество групп буферов сообщений MBG
находится в диапазоне от 1 до 4 и рассчитывается по формуле:
NMBG
= NMBU:LTG
/2;
NMBG
= 1/2 ≈ 1.
Группы буфера сообщений MBG
дублированы по соображениям надежности и работают в режиме разделения нагрузки.
Таким образом, рассчитанное количество групп и блоков буферов сообщений всегда
следует увеличивать в 2 раза.
На одном стативе R:MB(B)
размещается до 4-х групп буферов сообщений MBG,
следовательно, число стативов равно:
SMB(B) = ∑NMBG/4;
SMB(B) = 2/4 ≈ 1,
где ∑NMBG
- общее количество групп буферов сообщений MBG
с учетом дублирования.
На стативе, вместе с группами буфера сообщений,
располагаются центральный генератор тактовой частоты CCG(A),
управляющее устройство системной панели SYPS
и внешние распределители тактовой частоты CDEX.
При проектировании системы EWSD,
работающей с сигнализацией ОКС-7, необходимо определить количество следующих
функциональных блоков управляющего устройства сети ОКС CCNC:
· Цифровых оконечных устройств звена сигнализации SILTD;
· Групп оконечных устройств звена
сигнализации SILTG;
· Мультиплексоров MUXM;
· Адаптеров сигнальной периферии SIPA
в процессорах сети сигнализации по общему каналу CCNP.
Для определения необходимого числа звеньев
сигнализации на EWSD1
необходимо определить общее число разговоров, осуществленных всеми абонентами
проектируемой станции с абонентами других РАТС, АМТС, УСС, а также необходимо
учесть вызовы, поступающие по междугородным каналам на АМТС при сигнализации на
сети ОКС-7.
Тогда общее количество вызовов СОКС ,
обслуживаемых проектируемой станцией при сигнализации на сети ОКС-7, равно:
СОКС = СИСХ + СВХ
+ СУСС + СМВХ + СМИСХ ;
СОКС = 8,2 + 12,2 + 0,7 + 2,6 + 3,1 =
26,8.
Где СИСХ - количество исходящих
вызовов, возникающих от абонентов РАТС1 к абонентам других РАТС, УСП при
сигнализации ОКС-7;
СИСХ = YИСХ
/
tСЛ ,
СИСХ = 489/60 = 8,2.
Где YИСХ
- суммарная исходящая нагрузка проектируемой РАТС1 к другим РАТС сети, УСП, tСЛ
= 60 с - средняя длительность занятия соединительной линии при местном
соединении.
СВХ = YВХ
/
tСЛ ,
СВХ = 730/60 = 12,2.
Где YВХ
- суммарная входящая нагрузка проектируемой РАТС1 от других РАТС и УСП.
Количество вызовов к УСС равно:
СУСС = YУСС
/
tУСС,
СУСС = 30/45 = 0,7.
Где YУСС
- нагрузка к УСС, tУСС
= 45 с - средняя длительность занятия при связи с УСС.
Количество вызовов, поступающих по междугородным
каналам от всех РАТС к АМТС:
СМВХ = YЗСЛ
/
tЗСЛ ,
СМВХ = 384/150 = 2,6.
Где YЗСЛ
- междугородная телефонная нагрузка по ЗСЛ от абонентов всех РАТС к АМТС, tЗСЛ
= 150 с - средняя длительность соединения по ЗСЛ.
Количество вызовов, поступающих по междугородным
каналам от АМТС ко всем РАТС сети:
СМИСХ = YСЛМ
/
tСЛМ ,
СМИСХ = 384/126 = 3,1.
Где YСЛМ
- междугородная телефонная нагрузка по СЛМ от АМТС к абонентам всех РАТС сети, tСЛМ
= 126 с - средняя длительность соединения по ЗСЛ.
На основании рассчитанного числа вызовов, обслуживаемых
с использованием системы сигнализации ОКС-7, определяется число звеньев
сигнализации VОКС:
VОКС
= (МАН / (64 Кбит/с • 0,2)) + 1;
VОКС
= (20582 бит/с /(64000 бит/с • 0,2)) + 1 ≈ 3.
Где МАН - количество бит данных,
переданных по ОКС-7 для обслуживания аналоговых абонентов в ЧНН.
Объем переданных данных в ЧНН по сети ОКС от
аналоговых абонентов определяется:
МАН = 2 • СОКС • 4 • 12 •
8;
МАН = 2 • 26,8 • 4 • 12 • 8 = 20582
бит/с.
Число цифровых оконечных устройств звена
сигнализации SILTD равно:
NSILTD
= VОКС
= 3.
В одну группу оконечных устройств звена
сигнализации SILTG включается
до 8 SILTD,
следовательно, количество групп равно:
NSILTG
= NSILTD /8;
NSILTG
= 3/8 ≈ 1.
В блоке CCNC
для обеспечения надежности всегда устанавливается два процессора сигнализации
по общему каналу CCNP0
и CCNP1. Один адаптер
сигнальной периферии SIPA
отвечает за четыре группы SILTG
и их число в каждом процессоре CCNP
равно:
NSIPA
= NSILTG /4;
NSIPA
= 1/4 ≈ 1.
Если на станции не более 12 групп оконечных
устройств звена сигнализации SILTG,
то используется один статив R:CCNP/SILTD.
.6 Расчет объема оборудования координационного
процессора СР113
При проектировании системы EWSD
определяется объем следующего оборудования координационного процессора:
· Число процессоров обработки вызовов САР;
· Объем общей памяти CMY;
· Число процессоров ввода-вывода IOP;
· Число управления вводом выводом IOC.
При нормальном режиме работы координационного
процессора СР113 основной процессор ВАРм выполняет функции техобслуживания и
функции обработки вызовов, процессор ВАРs
- занимается только обслуживанием вызовов. Если величина поступающей нагрузки
на станцию превышает некоторую заданную величину, то в конфигурацию СР113 кроме
основных процессоров BAPм
и BAPs включаются
процессоры обработки вызовов САР.
Для определения необходимой конфигурации
координационного процессора СРР113 необходимо знать общее количество вызовов,
поступающих на станцию в ЧНН.
Количество вызовов, поступающих на станцию в
ЧНН, равно:
NЧНН
= YРАТС1
• 3600/t + YСЛ
ВХ
• 3600/tСЛ
+ YЗСЛ
• 3600/tЗСЛ ;
NЧНН
= 1000 • 3600/72 + 730 • 3600/60 + 384 • 3600/150 ≈ 103016.
Где YРАТС1
- нагрузка, поступающая по абонентским линиям, t
= 72 с - средняя длительность занятия при местном соединении, YСЛ
ВХ
- нагрузка, поступающая по соединительным линиям, tСЛ
= 60 с - средняя длительность занятия соединительной линии, YЗСЛ
- междугородная телефонная нагрузка по ЗСЛ от абонентов всех РАТС к АМТС, tЗСЛ
= 150 с - средняя длительность соединения по ЗСЛ.
Из полученных данных следует, что для обслуживания
входящих вызовов достаточно двух процессоров ВАРм и BAPs,
т.к. они могут обслужить до 119000 вызовов в ЧНН.
Расчет емкости общей памяти CMY
координационного процессора производится на основании табличных данных и равно
128 Мбайтам, т.к. количество LTG
на станции EWSD1 равно 47.
Число процессоров ввода-вывода IOP:MB
для центрального генератора тактовой частоты IOP:MB(CCG)
и системной панели IOP:MB(SYP)
всегда равно двум (для обеспечения надежности), остальные процессоры IOP:MB
рассчитываются в зависимости от емкости станции.
Число процессоров ввода-вывода для группы
буферов сообщений IOP:MBU(MBG)
рассчитывается по формуле:
NIOP:MBU(MBG)
= ∑NMBG
;
NIOP:MBU(MBG)
= 2/4 ≈ 1.
Где ∑NMBG
- общее количество групп буферов сообщений MBG
с учетом дублирования.
Число процессоров ввода-вывода для устройства
управления системой сигнализации ОКС-7 IOP:MBU(CCNC)
рассчитывается по формуле:
NIOP:MBU(CCNC)
= 2 • NCCNC
;
NIOP:MBU(CCNC)
= 2 • 1 = 2.
Где NCCNC
-
число блоков CCNC на станции.
Расчет числа устройств управления вводом-выводом
IOC проводится исходя
из следующих условий:
Одно устройство управления вводом-выводом IOC
позволяет включить до 16 процессоров ввода-вывода IOP,
из соображений надежности устройства управления дублируются (IOC0
и IOC1).
Координационный процессор минимальной
производительности (без процессоров обработки вызовов САР) занимает два
статива: один для процессоров ВАР и общей памяти CMY (R:CP113A), другой статив
(R:DEVD)
- для процессоров ввода-вывода и устройств машинной периферии.
1) Росляков А.В. Проектирование
цифровой городской телефонной сети. Самара, 1998.
2) Абилов А.В. Цифровая
автоматическая телефонная станция EWSD.
Ижевск, 2001.
) Лутов М.Ф. и др.
Квазиэлектронные и электронные АТС. - М.: Радио и связь, 1988.
) Корнышев Ю.Н. и др.
Станционные сооружения сельских телефонных сетей. - М.: Связь, 1978.
