Здание 'Двухэтажный одноквартирный жилой дом' в городе Кунгуре в Пермском крае
КУРСОВАЯ
РАБОТА
Здание
"Двухэтажный одноквартирный жилой дом" в городе Кунгуре в Пермском
крае
Содержание
Введение
1. Конструктивные решения
1.1 Конструктивный
тип здания, условия обеспечения жесткости и устойчивости
.2 Описание
отдельных конструктивных элементов
2. Спецификация
2.1 Спецификация
заполнения дверных и оконных проемов
2.2 Спецификация
сборных бетонных и железобетонных элементов
3. Отделка
3.1 Описание
наружной отделки здания
3.2 Ведомость
внутренней отделки помещений
4. Краткие сведения об инженерно -
техническом оборудовании здания
5. Техника - экономические
показатели по зданию
Заключение
Список использованной литературы
конструктивный спецификация бетонный
отделка
Введение
Курсовой проект разработан на основании паспорта
типового проекта 144-000-230.
Район строительства - город Кунгур.
Согласно СНиП 23.01-09 "Строительная
климатология" заданный город Кунгур относится к І климатическому району;
подрайону Ів (Пермская область).
Зона влажности нормальная.
Расчетные температуры наружного воздуха
составляют:
· Наиболее холодных суток -39°C.
· Наиболее холодной пятидневки -35°C.
· Абсолютная минимальная температура
-47°C.
Согласно СНиП 2.01.07-85* "Нагрузки и
воздействия" расчетная снеговая нагрузка принято по V району и составляет
3,2 КПа (таб. 4* стр. 9).
Ветровая нагрузка принята по району II
и составляет 0,30 КПа.
Преобладающее направление ветра на самый
холодный период:
· Декабрь - февраль южные.
на самый жаркий период года:
· Июнь - август северные.
Грунты в основании приняты - суглинки влажны.
Глубина промерзания грунта для города Кунгура составляет 1,90 м.
1. Конструктивные
решения
1.1
Конструктивный тип здания, условия обеспечения жесткости, устойчивости
Проектируемое здание относится к бескаркасному
конструктивному типу. Схема с поперечными несущими стенами, плиты перекрытия
опираются по двум сторонам.
Жесткость и устойчивость здания обеспечивается
за счет правильного конструктивного решения фундамента: - надежного
сопряжения стен с фундаментом.
глубиной заложения
Так же жесткость и устойчивость характеризуется
правильным выбора системы кладки блоков из пенобетона. Производится анкировка
плит перекрытия со стенами через одну плиту на внутреннюю и наружную стену и
анкеровка плит между собой за монтажные петли. Швы между плитами заделывают
бетоном на мелком гравии.
.2 Описание отдельных конструктивных элементов
Фундаменты - по конструкции приняты ленточные,
расчет глубины заложения фундамента принят для варианта устройства фундамента
на естественном основании.
По способу возведения фундаменты приняты сборные
из фундаментных железобетонных плит и бетонных блоков.
Наружные стены - принята конструкция с
самонесущим наружным слоем. В качестве утеплителя применены пенополистирольные
плиты δ=250
мм.
Внутренний несущий слой кладки в несущих стенах составляет 250 мм. Для
соединения внутреннего и наружного слоя кладки используются полимерные анкера.
Привязка к осям у несущих стен по 130 мм. В целях пожарной безопасности
предусмотрено наличие противопожарных рассечек в уровне перекрытия и в уровне
перемычек. Кирпич М125 ГОСТ 530-95
Внутренние стены - из кирпича керамического
рядового полнотелого обыкновенного δ=250 мм.
Привязка к внутренним осям по 125 мм. Кирпич М125 ГОСТ 530-95
Окна - приняты деревянные со стеклопакетом по
каталогу ОКС ОАО "Стройиндустрия". Приинято 2 типа размеров окон.
Двери внутренние - приняты по ГОСТ 6629 - 88.
Количество принятых типов размеров - 4.
Характерно применение как глухих, так и остекленных дверей.
Двери наружные - деревянные приняты по ГОСТ
24698 - 81. Количество принятых типов размеров -1
В целях пожарной безопасности наружные двери из
здания открываются в сторону улицы.
Двери из ванной комнаты и кладовок должны
открываться в сторону коридора. Перегородки в проектируемом здании выполнены из
газобетонных блоков δ=100 мм.
Крыша принята стропильная с уклоном в 300. Шаг стропил 1000 мм. Шаг
стропил веранды принят равным 1200 мм. Уклон крыши веранды принят равным 150.
В качестве покрытия кровли принята металлочерепица марки "Монтеррей".

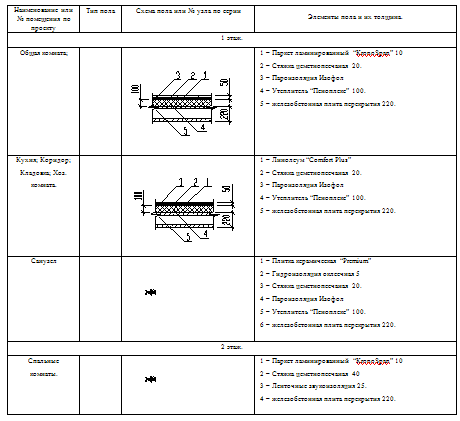

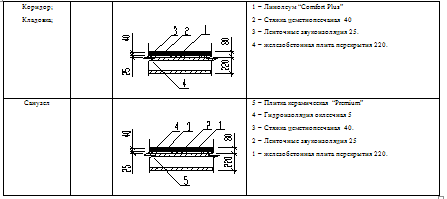

.3 Экспликация
полов
2. Спецификации
2.1 Спецификация
заполнения дверных и оконных проемов
Позиц.
|
Обозначение
|
Наименование
|
Кол.
|
Масса
ед.
|
Примеч.
|
ОК-1
|
ОКС
ОАО "Стройиндустрия"
|
Окно
деревянное со стеклопакетом ОСП2 15-15
|
7
|
|
|
ОК-1
|
|
Окно
деревянное со стеклопакетом ОСП2 15-21
|
|
|
БД-1
|
|
Дверь
балконная со стеклопакетом БСП 22-7,5
|
1
|
|
|
1
|
ГОСТ
6629-88
|
Дверь
остекленная ДО 21-8
|
1
|
|
|
2
|
|
Дверь
Глухая ДГ 21-9
|
5
|
|
|
3
|
|
Дверь
Глухая ДГ 21-7
|
4
|
|
|
4
|
ГОСТ
24698-81
|
Дверь
наружная ДН 21-10ЩР2П
|
5
|
|
|
2.2
Спецификация сборных бетонных и железобетонных элементов
Позиц.
|
Обозначение
|
Наименование
|
Кол.
|
Масса
ед.
|
1
|
Серия
1.141-1 выпуск 63
|
ПК
48.12-6АтУТ-а
|
3
|
1,73
|
2
|
Серия
1.141-1 выпуск 63
|
ПК
48.15-6АтУТ-а
|
4
|
2,3
|
3
|
Серия
1.141-1 выпуск 63
|
ПК
48.18-6АтУТ-а
|
2
|
2,6
|
3. Отделка
3.1 Описание
наружной отделки здания
Наружные стены выполнены из красного кирпича
марки 100 на цементно-песчаном растворе марки 75. Система кладки выбрана
цепная. Кладка выполнена в пустошовку и должна в дальнейшем быть отштукатурена.
После оштукатуревания стены необходимо покрыть краской для наружних работ.
Оконные переплеты окрашиваются в белый цвет
краской для наружных работ.
Наружные двери окрашены акриловой водно -
дисперсионной фасадной краской коричневого цвета.
Крыша покрывается металлочерепицей от фирмы
"Монтеррей" коричневого цвета. Фронтон необходимо покрыть краской для
наружних работ тогоже цвета что и стены здания. Цвет должен быть выбран в
соответствии с желанием заказчика.
3.2 Ведомость
внутренней отделки здания
№
п/п
|
Наименование
|
Полы
|
Потолок
|
Стены
и перегородки
|
|
|
S, м2
|
Вид
отделки
|
S, м2
|
Вид
отделки
|
S, м2
|
Вид
отделки
|
1
|
Кухня,
коридор
|
36,3
|
Линолеум
"Comfort Plus"
|
36,3
|
Потолок
подвесной с покрытием водоэмульсионной краской белого цвета
|
120,7
|
Обои
под покраску
|
2
|
Общая
и спальные комнаты
|
70,2
|
Паркет
ламинированный "KronoSpan"
|
70,2
|
Потолок
подвесной с покрытием водоэмульсионной краской белого цвета
|
Обои
структурированные "Erismann"
|
3
|
Кладовки,
хоз. комната.
|
12,8
|
Линолеум
"Comfort Plus"
|
12,8
|
Покрытие
водоэмульсионной краской по прошпатлеван-ной поверхности
|
69,39
|
Обои
под покраску
|
4
|
Санузлы
|
6,63
|
Плитка
керамическая "Premium"
|
6,63
|
Потолок
подвесной из пластиковых панелей
|
39,42
|
Плитка
глазурованная настенная
|
5
|
Откосы
|
Отделка
листами ГКЛ-УК с дальнейшим покрытием белой водоэмульсионной краской
|
4. Краткие сведения
об инженерно - техническом оборудовании здания
Водопровод - хозяйственно - питьевой,
рассчитанный напор у основания стояков - 1,8*105 Па.
Канализация - хозяйственно - бытовая.
Отопление водяное. Система однотрубная с нижней
разводной, тупиковая.
Радиаторы М - 140 - АО.
Температура теплоносителя 70 - 95 °C.
Вентиляция естественная.
Горячее водоснабжение от внешней сети. Расчетный
напор у основания стояков - 1,9*105 Па.
Газоснабжение от внешней сети к кухонным плитам.
Электроснабжение - III
категории, напряжение 220/ 380 В, освещение лампами накаливания.
Устройство связи - радиофикация, коллективная
телеантенна, телефонный вывод.
Оборудование кухонь и санузлов - газовая плита,
мойки, унитазы, ванны, умывальники.
5. Техника -
экономические показатели по зданию
№
п/п
|
Наименование
|
Ед.
изм.
|
Количество
|
Примечание
|
1
|
Строительный
объём здания.
|
м3
|
585,07
|
|
2
|
Площадь
застройки здания.
|
м2
|
95,6
|
|
3
|
Жилая
площадь.
|
м2
|
44,75
|
|
4
|
Общая
полезная площадь.
|
м2
|
185,3
|
|
Заключение
Проектируемое здание "Двухэтажный
одноквартирный жилой дом" в городе Кунгуре в Пермском крае. Объемно -
планировочное решение выполнено на основании паспорта типового проекта.
Здание имеет прямоугольную форму в плане с
размерами:
длина в осях 1-3 составляет 9,6 м;
длина в осях А-Б составляет 7,8 м.
высота в коньке 9,985 м.
высотой этажа 3м.
Подвал в здании отсутствует.
Жилой дом запроектирован в соответствии со СНиП
31.02-2001 "Дома жилые одноквартирные".
Планировка дома достаточно удобная. На первом
этаже дома располагаются: кухня, санузел, общая и хозяйственная комнаты. На
втором этаже располагаются: спальные комнаты, совмещенный санузел. На каждом
этаже располагаются кладовки. Здании имеет веранду.
Жилая площадь - 77,56 м2.
Общая площадь - 138,31 м2.
Класс здания - IV.
Список использованной литературы
1) СНиП 23 - 01 - 99
"Строительная климатология" Москва, 2000 г.
2) ГОСТ 24698 - 81 "Двери
деревянные наружные для жилых и общественных зданий" Москва, 1981 г.
) ГОСТ 16289 - 86 "Окна
и балконные двери деревянные с тройным остеклением для жилых и общественных
зданий" Москва, 1986 г.
) Буга П. Г.
"Гражданские промышленные и сельскохозяйственные здания" Москва,
Высшая школа, 2012 г.
) Шерешевский А. И.
"Конструкции гражданских зданий" Ленинград, Стройиздат. 2011
г.
) Маклакова Т. Г., Нанасова
"Конструкции гражданских зданий" Москва, 2000 г.
) Будасов Б. В., Георшевский
О. В., Каминский В. П. "Строительное черчение" Стройиздат, Москва, 2009
г.
) Сборник ТК 2 - 01. 48. 91
"Территориальный каталог индустриальных конструкций и изделий для
жилищно-гражданского строительства в пермской области", Свердловск 2008
г.
