1. Приборы тлеющего разряда

Индикаторы, стабилитроны, газотроны, тиратроны, декатроны, коммутаторы. Основные характеристики. Приборы дугового разряда с накаленным и холодным катодом. Особенности работы и применения. Использование газового разряда в приборах квантовой электроники.

2. Особенности приборов тлеющего разряда

Простейшие приборы - двухэлектродные.

Приборы постоянного тока (катод имеет более развитую поверхность, чем анод)

Приборы переменного тока (катод и анод одинаковы, так как выполняют свои функции попеременно)

Приборы с плоскими и цилиндрическими электродами. С металлической и стеклянной оболочкой P~1300….130000 Па.

Основные характерные признаки всех приборов тлеющего разряда.

-   холодный катод (ненакаливаемый). - упрощается конструкция, повышенная долговечность.

-       наличие светящегося слоя. Визуальная индикация работы.

-       высокая экономичность. Долговечность, малые габариты.

Двухэлектродные приборы - неуправляемые.

Разряд возникает при подаче U питания и горит до сохранения U_min горения.

Управляемые - одна и более сеток. Разряд возникает при подаче управляющего напряжения на сетку при наличии U_min горения на аноде.

3. Классификация

-   световые индикаторы;

-       стабилитроны;

-       двухэлектродные высоковольтные вентили (газотроны);

-       тиратроны;

-       переключаемые газоразрядные приборы:

световые индикаторы, коммутаторы, декатроны, полиатроны, коммутаторы (устарели), знаковые и синтезирующие индикаторы, функциональные и линейные индикаторы;

-   разрядники (предохранители);

-       газосветные лампы;

-       ПКЭ

4. Световые индикаторы (неоновые лампы)

-   обычно наполнены Ne, Ne+Ar (0,00005%…0,1%), и другие в зависимости от нужного свечения.

Форма различна: цилиндр, колба, …

Электроды - плоские, цилиндрические, кольцевые.

По сути СИ являются преобразователями электронной энергии в световую.

Электрические параметры:_З, определяющее рабочее напряжение сети U_Р (U_З<U_Р),_{Горения}, I_а,

; (1)

Световые параметры:

сила света I(Кд), ее пространственное распределение,

; (2)

- излучающая площадь (Кд/м²)

световая отдача; (3)

Ω - телесный угол

 (4)

показывает эктомичность.

Долговечность - длительность работы без выхода основных параметров за пределы допустимых значений.

Газы: Ne - дает наиболее яркое свечение. Давление ~ 2500 - 4000 Па. Чем ­ P тем больше запас газа Þ ­ долговечность, ­ сила тока (­ ПС), но ­ и U_З и U_Г Þ выбирают компромисс.

Используют нормальный тлеющий разряд на границе перехода в аномальный (горит вся поверхность катода).

Типы: переменного и постоянного тока (электроды разные по размеру и форме, материалу), универсальные.

5. Стабилитроны

Стабилитроны - приборы, применяемые для поддержания на одном уровне выходного напряжения различных устройств.

Принцип работы основан на использовании нормального тлеющего разряда.

Конструкция - цилиндрические концентрически расположенные электроды. Колба - стекло или металл.

Рисунок 1 - Стабилитрон

Основные параметры - напряжение стабилизации равно напряжению горения U_Г.

групп по U_СШ: 50-60; 70-75; 80-90; 103-113; 140-160.

Для обеспечения этого параметра изменяется: материал катода; состав газа; выбор междуэлектродного промежутка d (обычно d ≈ d_{K - катодного падения}).

В низковольтных стабилитронах используют активированные катоды (до 80 В), для более высоких U - Mo, Ni.

Газ: пентиговская смесь

He+Ar (Выше U)+Ar (Ниже U)

Ne+Kr

Внутрь прибора вносят поглотитель (танталовый геттер или распыляемый капсульный геттер), который активируют - разогревают или распыляют перед герметизацией.

ВАХ стабилитрона

Рисунок 2 - ВАХ стабилитрона

Основные параметры: - U_З, - U_Г, - I_{а min}, - I_{а max}, -ΔU_{Г(Горения)},

; (5)

динамическое сопротивление,

; (6)

-   Зависимость U_Г от T (ТКН)

-       Нестабильность U при I_CT=const (дрейф)

-       Долговечность и надежность.

1.      Параметрическая

Рисунок 3 - Параметрическая схема стабилизации

U_Г - основной параметр

2.      Компенсационная

Рисунок 4 - Компенсационная схема стабилизации

- опорное напряжение на катоде VT2. Сеточное напряжение VT2 пропорционально U_вых. С ↑U_вых→ ↑U_С(VT2)→ ↑I_R1→ ↓U _С(VT1)→ ↓I₀→ ↓I_Н→ ↓U_вх.

6. Вентили (газотроны) тлеющего разряда

Аналог диода.

+   полупериод

ΔU_а - напряжение горения вентиля

-       полупериод

Рисунок 5 - Аналог диода

Для повышения эффективности вентиля необходимо, чтобы ΔU_а << U_обр. Учитывая, что ΔU_а ~ 80 ÷ 150 В при низких рабочих U вентили не применяются. Область применения связана с использованием следующих преимуществ: малая зависимость режима работы от T, устойчивость против излучений, визуальный контроль рабочего режима.

Основная проблема - обеспечение высокой пробивной прочности прибора в-полупериод и небольшого ΔU_а в + период. Это достигается конструкцией прибора.

Рисунок 6 - Вентиль

Катод имеет площадь, достаточную для заданного тока в режиме нормального тлеющего разряда. Металлическая крышка (экран) отделяет анодную камеру от катодной.

+ полупериод: условия зажигания в катодной камере легко достигается при данных P₀d на правой ветви кривой Пашена (низкие U_З и U_Г). Разряд зажигается между катодом и экраном, а затем переходит на анод.

-   полупериод: условие зажигания достигается при высоких U_а (малый объем камеры, малые P₀d - работа на левой ветви кривой Пашена).

Используют He с P ~ 1500-2000 Па.

7. Тиратроны

Трехэлектродный прибор имеет катод, анод, сетку из никеля (диафрагма с центрированным отверстием, либо щелью).

Рисунок 7 - Тиратрон

Сетка позволяет только открыть тиратрон, но прекратить разряд она не может.

Рисунок 8 - Тиратрон

В начале между К и А прикладывается U, которое недостаточно для развития разряда без участия сетки (U_З0 > U_а). Когда подают на сетку U_С, зажигается сеточный разряд, электроны диффундируют через отверстие в анодную область и зажигается основной разряд. U_а снижается до U_Г.

Рисунок 9

Для гашения разряда необходимо ↓ U_а до < U_Г.

Сетка после зажигания разряда не может участвовать в управлении анодным током так как плазма экранирует ее от остального объема, окружая электронной (если U_С > 0) или ионной (если U_С < 0) оболочкой.

В течение всего разряда, потому, в сеточной цепи будет ток.

В большинстве тиратронов вводится еще один электрод - вспомогательный, для создания вспомогательного разряда (плазменного катода). На него подают E_{вспомогательное} и зажигают вспомогательный разряд. Но его горение недостаточно поджига основного разряда из за экранирования сеткой анода (малая проницаемость сетки). Только при подаче + импульса на сетку и протекания через нее тока, заряды проникают в анодную часть и зажигают основной разряд (токовое управление). В ряде случаев роль анода подготовительного разряда выполняет нижняя часть сетки.

Рисунок 10

Другой вариант управления - двухсеточный.

Рисунок 11

1 я сетка обеспечивает вспомогательный разряд U_С2 < U_С1 и электроны не проходят к аноду. Для включения основного разряда →  + на 2-ю сетку - электростатическое управление.

тиратрон лазер стабилитрон

8. Конструкции тиратронов

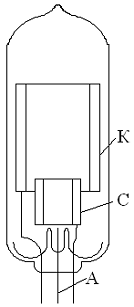

Рисунок 12 - Тиратрон МТХ - 90

Катод активирован Cs. U_СЗ ≤ 85 В. U_Г ~ 55 ÷ 60 В.

Рисунок 13 - Характеристики зажигания

Нет горизонтального участка так как тиратрон не является короткопромежуточным прибором.

9. Матричные индикаторы (плазменные панели)

Матричные индикаторы используются для отображения информации.

Рисунок 14

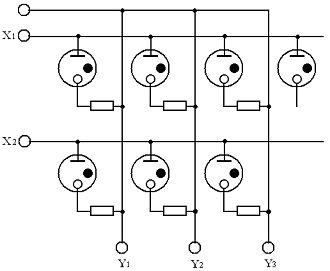

Рисунок 15 - Схема матричного индикатора

10. Приборы дугового разряда

Несамостоятельный разряд - приборы с накаленным катодом.

Двухэлектродные приборы - газотроны.

Газы: инертные, водород, пары ртути, Kr, Xe.

Рисунок 16 - Газотрон

Начало развития дуги задают электроны, эмитируемые накаленным катодом.

Признаки дугового разряда:

-   j ~ 10 ÷ 100 А/см²

-       U_К мало ≥ U_i газа (≈ 20 В)

Рисунок 17

Рисунок 18

Используется в качестве вентиля в случаях:

-   большие перепады T

-       визуальный контроль работы

-       радиоактивное излучение

Параметры

I_ПР ~ 10³ А, U_ОБР ~ 2∙10⁴ В

Конструкции газотронов

Рисунок 19 - Стеклянная конструкция газотрона

Рисунок 20 - Керамическая конструкция газотрона

Отличие от газотронов - управляемая сетка

Рисунок 21 - Форма сетки

На сетке поддерживается большой отрицательный потенциал, задерживающий электроны с накаленного катода. Для включения разряда  +.

Электростатическое управление - потенциал сетки управляет полем, которое становится ускоряющим и позволяет электронам проникнуть к аноду.

Токовое управление - (при малой проницаемости сетки, сильно экранированный анод). При этом U_С > 0 → возникает разряд между сеткой и катодом, ток которого и поджигает основной разряд Þ момент зажигания определяется сеточным током.

ТГИ - 1000/25 - металлокерамический тиратрон._ИМП ~ 1 кА, U ~ 25 кВ

11. Приборы дугового разряда

Самостоятельный разряд.

Ртутные вентили - ртутный катод.

Дуга горит в парах Hg, которыми в процессе испарения заполняется разрядный промежуток.

Самостоятельность разряда: эмиссия электронов возникает под действием сильного электрического поля, создаваемого + ионами, возникающими при ионизации молекул пара у катода.

Катодное пятно перемещается хаотически по поверхности ртути так как ионы отклоняются струями ртутного пара.

Для того, чтобы струи пара и ртутные капли не нарушали работы вентиля под катодом устанавливается защитный экран Э. Для остановки пятна используется хорошо охлаждаемая металлическая лента, выступающая из ртути узким краем.

Рисунок 22 - Ртутный вентиль

Для снижения U_З используется вспомогательная дуга.

В ИГНИТРОНАХ вспомогательная дуга создается пропусканием импульсов тока через зажигатель из ВС (карбид бора), погружаемый в ртуть.

Для управления моментом зажигания основной дуги вводится управляющая сетка - аналогична тиратрону (Отрицательный потенциал удерживает вентиль от включения, для включения  +). Для понижения управляющего импульса и ↓ U отрицательного смещения на сетке между сеткой и катодом вводят дополнительный электрод - сетку - деионизационный фильтр (для ионизации электронов и протонов и уменьшения количества зарядов, идущих к сетке).

Применение для коммутации больших токов в технологических системах: I ~ 10⁵ А (прокатные станы и т.д.)

Применение газового разряда в квантовой электронике

Виды разрядов:

-   Несамостоятельный

-       Самостоятельный

В основном используется « положительный «столб разряда.

-   наиболее протяженная часть

-       наиболее однороден по длине

-       легко регулируется по длине

-       малый , r_ср ≈ 0

Диффузионный режим горения тлеющего разряда: - при P³ 0,1 мм. рс l_св «R _{(радиус области разряда ≈ радиус разрядной трубки)} Þ частица попадает на стенки после многократных столкновений. Если W_Г < W_ВЫБ (упругие соударения) Þ максвелловское распределение по скоростям. За счет электрического поля: T_е» T_i > T_атомов

He - Ne ОКГ

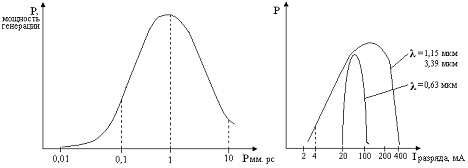

Рисунок 23

~ 10…100 мВт

l = 0,63 мкм (красный); 1,15 мкм (ик); 3,39 мкм(ик)

Ионные ОКГ - дуговой разряд ↑Т ↑j →

капилляр ( 1 - 3 мм) I ~ 1 - 10 - 30 А j ~ 10³ А/см²

Рисунок 24

~ 2 - 4 кЭ - ↑P в несколько раз.

кпд ~ 0,01 ÷ 0,1%₂ - лазер (смесь CO₂ + N₂ в соотношениях 1:1, 1:5), l ~ 10,6 мкм, P ~ 1 мм. рс, трубка диаметром 25 ÷ 100 мм, I_разр ≈ 10 - 10³ мА, U ~ 10кВ

Тлеющий разряд постоянного тока

Прокачка газа P ³ 1 кВт, кпд ~ 10% ÷ 15%

Используют и другие газы, смеси.

12. Особенности использования несамостоятельных разрядов в технологических лазерах

-   Характер процесса возбуждения - резонансный (W_е ~ W_возб) (вероятность возбуждения максимальна при W_е ≈ W_возб) учитывая возможность изменения U в широком диапазоне (от 0 до U_зажиг) можно подстраиваться к оптимальным U соответственно W_возб.

-       + свойство: повышенная устойчивость: невозможно развитие ионизации - тепловых неустойчивостей так как скорость ионизации (α) не связана с напряженностью поля Þ легче поднимать удельную мощность.

-       Рабочая точка поддерживается без R_{балластного} (R_б = 0) Þ нет потерь энергии.

Используются в молекулярных и эксимерных лазерах повышенной мощности.
