Двухсекционный пятиэтажный жилой дом

Двухсекционный пятиэтажный жилой дом

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

АРХИТЕКТУРНЫЙ ФАКУЛЬЕТ

КАФЕДРА АРХИТЕКТУРЫ

РАСЧЁТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОМУ ПРОЕКТУ НА ТЕМУ:

ДВУХСЕКЦИОННЫЙ ПЯТИЭТАЖНЫЙ ЖИЛОЙ ДОМ

Выполнил:

Проверил:

г. Челябинск 2013

ИСХОДНЫЕ ДАННЫЕ К РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЕ:

-       Вариант задания №__

-       Место строительства объекта: Волгоград

-       Вид здания: Жилой дом

-       Число этажей: 5

-       Количество секций: 2

-       Вид секции: Рядовая

-       Состав квартир в секции: 3-2-3

-       Конструктивный шаг поперечных стен (перегородок): 270см, 330см.

-       Характеристика конструкций: Панельные

-       Характеристика наружных стен: трехслойная панель

-       Ориентация секций здания: Широтная.

АННОТАЦИЯ

В расчетно-графической работе рассмотрены вопросы конструирования двухсекционного пятиэтажного жилого дома, расположенного в г. Волгограде.

В пояснительной записке приведено архитектурно-конструктивное решение таких элементов здания, как стены, перекрытия, фундамент, покрытия, перегородки, окна, двери, лестницы.

На чертежах представлены:

Эскиз плана секции М 1:100

План типового этажа М 1:100

План перекрытия М 1:100

План фундамента М 1:100

План кровли М 1:100

Фасад М 1:100

Разрез 1-1 М 1:100

Разрез по стене М 1:20

Все расчеты выполнены на основании требований нормативных документов.

СОДЕРЖАНИЕ

Введение

Конструктивное решение

.   Разработка архитектурно-конструкционного проекта

.1 Варианты планировки секции

.2 Роза ветров

.3 Разработка эскизов секции жилого домах

2. Разработка планов

2.1 План этажа

.2 План перекрытий

.3 План крыши

2.4 Разрез стены

2.5 План фундамента

.6 Фасад

.7 Поперечный разрез

. Показатели объемно-планировочного решения

Заключение

Список литературы

Приложения

ВВЕДЕНИЕ

Двухсекционный пятиэтажный жилой дом проектируется по заданным исходным данным к работе, а так же в соответствии с технико-экономическими, функционально-технологическими, архитектурно-художественными и экологическими требованиями, с учётом градостроительных особенностей участка.

Цель проекта - научиться основным принципам и методам архитектурного проектирования. Постепенно переходить от анализа исходных данных к составлению функциональных схем, а затем к эскизированию планировочного и конструктивного решения и, наконец, к детальной проработке конструкций зданий

Дополнительные данные для проектирования:

Состав помещений: Одна секция жилого дома содержит 15 квартир, по три квартиры на этаже: 2-комнатная квартира (общая комната, спальня, кухня, общий санузел, коридор) и две 3-комнатные квартиры (общая комната, две спальни, кухня, общий санузел, коридор).

Условные обозначения:

К - Кухня

ОК - Общая комната

С - Спальня

П - Коридор

СУ - Сан. Узел

Место строительства: г. Волгоград, находящийся в зоне умеренно-континентального климата с характерной резкой изменчивостью погодных условий.

Зона влажности - сухая

Влажностный режим помещений - сухая

Класс здания по капитальности - III

Степень долговечности здания - II

Глубина промерзания грунта 1200 мм.

Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций, которые совместно обеспечивают его прочность, жёсткость и устойчивость. Горизонтальные несущие конструкции - покрытия и перекрытия, вертикальные несущие конструкции - бескаркасные (стеновые).

Конструктивная система - стеновая (бескаркасная);

Материал конструкций - панельные стены, ж/б перекрытия.

.
РАЗРАБОТКА АРХИТЕКТУРНО-КОНСТРУКЦИОННОГО ПРОЕКТА ЖИЛОГО ЗДАНИЯ

1.1    Варианты планировки секции

1.   Удачный вариант - удовлетворяет требованиям инсоляции и аэрации, каждая квартира имеет выход на лестничную клетку.

.     Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону.

.     Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону и две квартиры не проветриваемые.

4.
Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону и две квартиры не проветриваемые

5.   Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как 3-комнатная квартира не проветриваемая

6. Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону.

. Неудачный вариант - одна из квартир не имеет выход на лестничную площадку.

8. Неудачный вариант - одна из квартир не имеет выход на лестничную площадку.

. Удачный вариант - удовлетворяет требованиям инсоляции и аэрации, каждая квартира имеет выход на лестничную клетку.

. Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону

. Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону.

12. Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону.

. Удачный вариант - удовлетворяет требованиям инсоляции и аэрации, каждая квартира имеет выход на лестничную клетку.

. Неудачный вариант - не удовлетворяет требованиям инсоляции и аэрации, так как окна одной из квартир имеют выход только на северную сторону.

. Неудачный вариант - одна из квартир не имеет выход на лестничную площадку.

16. Неудачный вариант - одна из квартир не имеет выход на лестничную площадку.

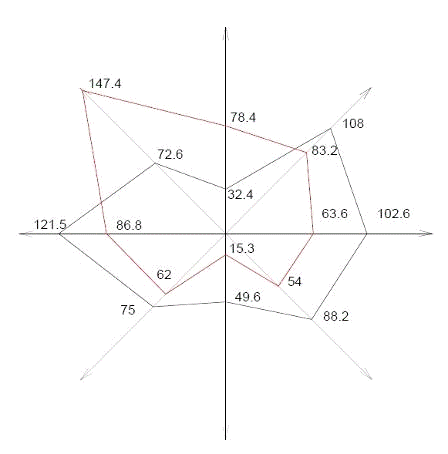

.2 Повторяемость и средняя скорость ветра по направлениям в январе и июле в Волгограде

Максимальное значение в январе- 121,5

Максимальное значение в июле- 147,4

.3      Разработка эскизов секции жилого домах

.
Вариант самый удачный - все квартиры на этаже имеют окна, выходящие на южную сторону, удовлетворяет требованиям инсоляции и аэрации, каждая квартира имеет выход на лестничную клетку.

.        Возможный вариант- каждая квартира имеет выход на лестничную клетку, но недопустимая ориентация квартир , так как общая комната-проходная.

.        Возможный вариант - каждая квартира имеет выход на лестничную клетку, но недопустимая ориентация квартир, так как на входе в квартиру располагается спальня.

.        Возможный вариант - расположение одной из комнат не соответствует требованиям инсоляции и аэрации, присутствует несоответствие функциональной схеме.

.        Возможный вариант - расположение окон в одной из квартир выходят на северную сторону дома.

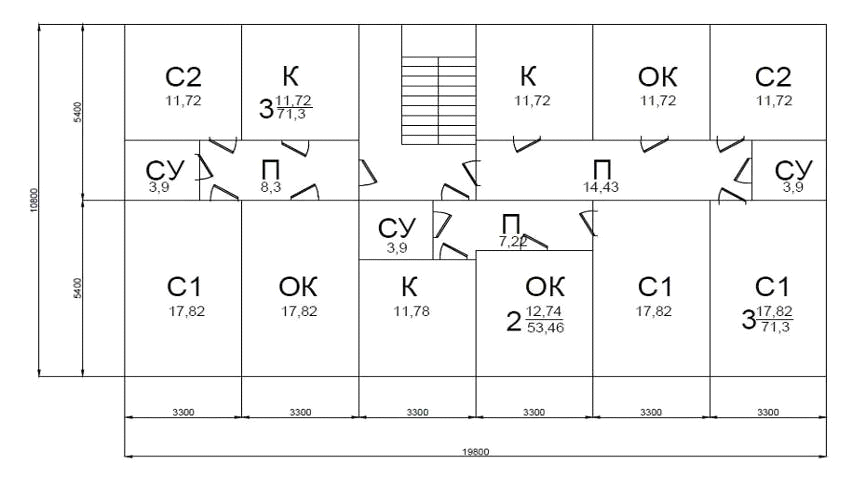

Эскиз плана секции этажа

М 1:100

. РАЗРАБОТКА ПЛАНОВ

.1 План этажа

Этап заключается в планировании состава квартир и секции. Определение несущих стен, перегородок, оптимальной площади комнат и квартиры.

.2 План перекрытий

Для межэтажных перекрытий используются многопустотные плиты перекрытий, высотой 220 мм, опирающиеся на две короткие стороны. Плиты номинальной длиной 5400 мм, шириной 1650 мм. Формируются из бетона марки 200. Плиты перекрытий уложены на внутреннюю стену сплошными концами.

На первом этаже плиты покрываются горячим битумом, минераловатными матами, толщиной 35 мм; затем идёт устройство пола: кладутся лаги (80-40мм.) через каждые 500мм. сверху укладываются паркетные доски. Перекрытия со 2-ого по 4-й этажи - ж/б плиты, покрытые ленточной звукоизоляционной прокладкой, дальше укладываются лаги, слой пергамина и паркетные доски. Перекрытия над подвалом и чердаком утеплены минераловатными матами с толщиной слоя соответственно 35 мм. Плиты, примыкающие к лестничным клеткам, увеличиваются со стороны опорной грани для заполнения платформенного стыка.

Отдельные плиты связаны между собой продетыми сквозь строповочные петли анкерами из стержней диаметром 6 мм и замоноличены раствором марки 100 в сплошной настил, образующий участвующую в распределении воспринимаемых стенами усилий диафрагму. Глубина опирания плит на кирпичные стены не менее 90 мм.

2.3 План крыши

Плиты покрытия - настил ребристых железобетонных плит, опирающихся на наружные стены и столбики по средней оси здания, ребрами во внутрь. Плиты покрываются выравнивающим слоем цементного раствора и четырьмя слоями рубероида, верхний слой бронированный. В парапетной стенке делаются продухи с заделанной в кладку стальной сеткой.

Крыша - чердачная, при которой кровля приподнимается над чердачным перекрытием в середине здания на высоту 1,6 м - полупроходной чердак.

Кровля - малоуклонная, четырехслойная рубероидная. Сток дождевой воды осуществляется за счет 3%-ого уклона кровли и отводится по внутреннему водостоку. Рубероид наклеивается на битумных мастиках. Для защиты от механических повреждений поверхность рубероидной кровли покрывается втопленным в горячий битум окатанным гравием или верхним слоем бронированного рубероида. Малый уклон кровли препятствует перемещению и стеканию размягчающихся в жаркую погоду водонепроницаемых мастик.

.4 Разрез стены

Наружные стены- трехслойные бетонные панели. Бетонная панель состоит из трех слоев: внутреннеготиз конструктивного бетона, утеплителя и из наружного- защитно-отделочного слоя. Толщина стены 380 мм.

Перегородки - прокатные гипсобетонные, спаренные панели со звукоизоляционным слоем. Межкомнатные перегородки внутри квартиры - толщиной 180 мм. Межквартирные перегородки - двойные со звукоизоляционной прослойкой, толщиной 250 мм. В блоках санитарного узла перегородки по 100 мм.

Панели перегородок устанавливаются на железобетонные плиты перекрытий по прокладке из толя с подкладными деревянными клиньями для рихтовки по высоте. В конструкцию пола толщиной 80 мм они заводятся на 70 мм так, чтобы габарит приближения верхней грани панелей к укладываемым над ними железобетонным плитам был не менее 20 мм. Впоследствии этот зазор тщательно конопатится паклей, смоченной в гипсовом растворе. Поверху панели раскрепляются в трёх точках стальными параллельными закрепами, заводимыми в швы между плитами перекрытия.

Крепление гипсобетонных перегородочных панелей к наружным и внутренним стенам, панелям перекрытий, а также соединение перегородок между собой осуществляется скобами и накладками различной конструкции.

.5 План фундамента

Фундаменты - ленточные, плитные из сборного железобетонных плит и бетонных блоков, изготовленных из бетона марки М200 с нерасчетным армированием сварными сетками. Плиты образуют нижнюю, уширенную, часть ленточного фундамента. Они армируются расположенными у подошвы сетками из стержней периодического профиля с защитным слоем бетона 30 мм снизу и 50 мм по периметру и формируются из бетона марки 200. На фундаментные блоки устанавливаются стеновые фундаментные блоки (сплошного сечения) из бетона марки 100. Между собой блоки скрепляются цементным раствором в 2 см.

Фундаментные подушки уложены с промежутками, которые в последующем засыпают грунтом, с номинальными размерами ФБ2-1100-800-600 мм, ФБ1-1975-800-600 мм. Фундаментные блоки закладывают на глубину - 3140 мм. Вдоль всего фундамента, выше уровня земли устраиваются уступы для отвода воды от фундамента.

Стены подвала защищены отмосткой в виде заасфальтированной полосы и обмазкой горячим битумом за 2 раза от фильтрующихся сквозь грунт осадков.

.6 Фасад

Окна

Оконные и дверные проёмы перекрыты железобетонными перемычками марки 5ПГ16(1550-380-290). Для предотвращения стен от намокания устраиваются парапеты, т. к. здание имеет внутренний сток, парапеты марки ПП12.5 (1240-500). Над входом устроен козырёк марки КВ14.4 (2790-1640).

Окна - деревянные, с раздельными переплётами, двойное остекление.

Окна размерами 900х1170мм

Коробка, обёрнутая полоской пергамина, крепится на шурупах, ввинчиваемых в деревянные антисептированные пробки. Чтобы предотвратить восприятие давления от осадки стен, между коробками и гранями стеновых проёмов предусматриваются зазоры по 20 мм сверху и сбоку и 30 мм снизу. Нижний зазор учитывает размещение подоконника. Впоследствии зазоры конопатятся антисептированной паклей и накрываются штукатуркой откосов. Конопатка зазоров обеспечивает теплоустойчивость стыка. Изнутри нижняя грань оконного проёма накрывается подоконником. Подоконная доска выполняется из дерева. Снаружи нижняя грань оконного проёма накрывается подлитым цементным раствором фартуком из оцинкованной кровельной стали.

Двери

Щитовые, однопольные, внутренние без порога, наружные с порогом.

Двери внутренние - щитовые, однопольные, без порога, кроме двери в санитарный узел - там порог возвышается на 16 мм над уровнем пола. Толщина дверного полотна межкомнатных дверей и дверей в санузлах - 30 мм, дверные полотна навешиваются на 2 петли.

Двери наружные - деревянные, щитовые, распашные серии ДН 21-10 (размеры полотна 2000х900, размер коробки 2085х984, размер проема 2070х1010). Двери с порогом над уровнем пола 20 мм. Входные дверные полотна навешиваются в коробке посредством трёх петель - двух вверху и одной внизу. Толщина дверного полотна - 53 мм.

Внутренние - деревянные глухие серии ДГ 21-9 (для спален и кухонь) и ДО 21-13 (для общих комнат). Двери, ведущие в санузел идут с маркой ДГ21-7 (размер полотна 2000-600 мм, размер коробки 2071-670 мм, размер проёма 2070-710 мм).

Подъездные двери марки ДН 21-10 (размер полотна 2000-900 мм, размер коробки 2085-984 мм, размер проёма 2070-1010 мм).

2.7    Поперечный разрез

Лестницы

Железобетонные, двухмаршевые, основные, крупноэлементные, без фризовых ступеней. Лестницы железобетонные, собраны из площадок и маршей ребристой конструкции. Марши с фризовыми ступенями и накладными проступями. Паз в ребре площадки для установки марша различен по глубине для нисходящего и восходящего маршей. Марши П-образного сечения. Сечение ступеней сплошное. Лестницы двухмаршевые, по 9 ступеней в марше. Для них применяются лестничные площадки ребристые, для маршей без фризовых ступеней, марки ЛП-28,15 с номинальными размерами 2800-1520мм.

Лестницы крупноэлементные, марши и площадки опираются на поперечные стены. В кладку поперечных стен площадки заделываются опорными выступами. Высота ограждений марша 900 мм. Ограждения устраиваются из стальных звеньев, привариваемых к закладным элементам в боковой плоскости марша.

3. ПОКАЗАТЕЛИ ОБЪЕМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ

)Жилая площадь секции: Fж = 5эт х (47,36+30,56+47,36) = 626,4 м2

)Общая площадь секции: Fо = (71,3+53,46+71,3) х 5эт = 980,3 м2

)Общая площадь одного этажа: F = (71,3+53,46+71,3) х 2 = 392,12 м2

)Строительный объем здания:

Vстр. = F х Н,

где Н - высота здания, Н = 16,6 м

Vстр = 392,12 х 16,6м = 6509 м2

)Показатель соотношения жилой и общей площади по секции:

К1 = Fж/ Fо= 626,4/980,3= 0.64

K2 = Vстр/.Fж = 6509/624,4 = 10,4

ЗАКЛЮЧЕНИЕ

Была выполнена работа по проектированию двухсекционного пятиэтажного жилого дома, расположенного в городе Екатеринбурге. Двухсекционный пятиэтажный жилой дом спроектирован по заданным исходным данным к работе, а так же в соответствии с технико-экономическими, функционально-технологическими, архитектурно-художественными и экологическими требованиями, с учётом градостроительных особенностей участка. Перечисленные стороны данной архитектурной задачи были решены комплексно.

СПИСОК ЛИТЕРАТУРЫ

1.  Иванов М.Г. Архитектурные конструкции/методические указания к курсовым проектам, Челябинск, ЧГТУ,1996.-24с.

2.      Шерешевский И.А. Конструирование гражданских зданий.-М.:Архитектура-С, 2005

.        Архитектура гражданских и промышленных зданий том III/под ред. Канд. тех. наук, проф. К.К. Шевцова-М.:Стройиздат., 1983

4.  Архитектурные конструкции/под редакцией Казбека-Казиева-М:Архитектура-С, 2006

.    СНиП 2.08.01 - 85. Жилые здания /Госстрой СССР.-М.: ЦИТП Госстроя СССР,1986.

6.      Сайт к.т.н., доц. Зимич Виты Васильевны - <#"803457.files/image020.gif">

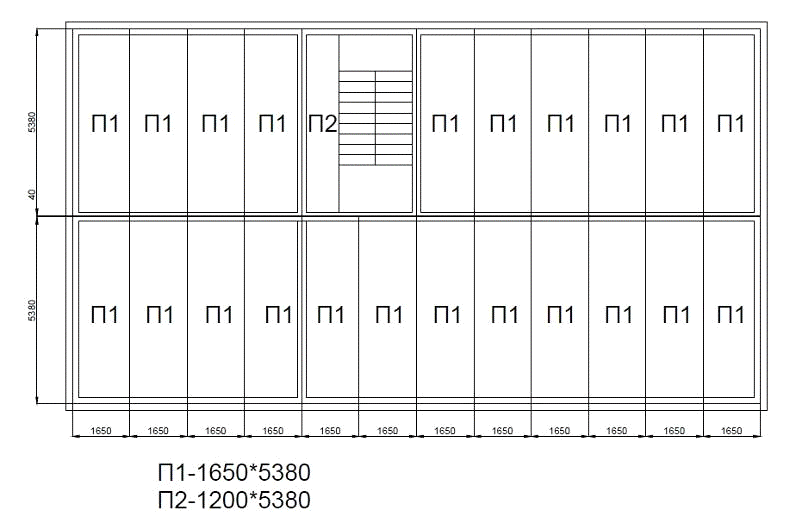

План перекрытия М 1:100

Фасад М 1:100

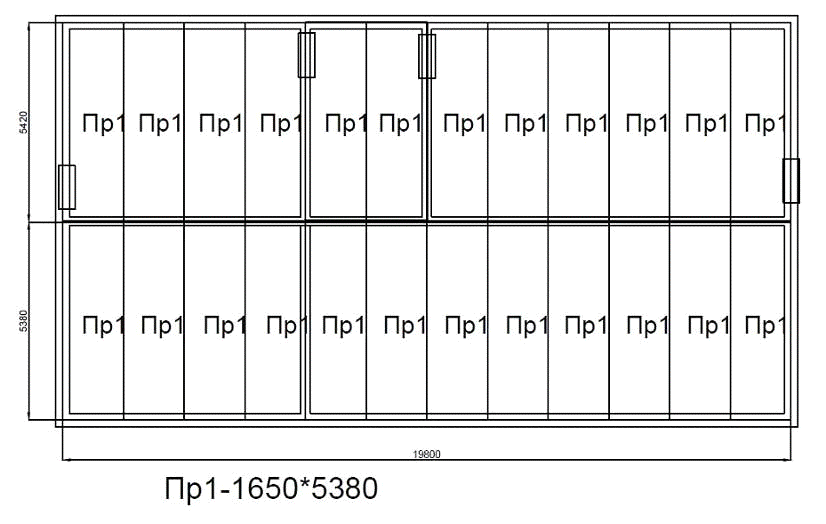

План кровли М 1:100

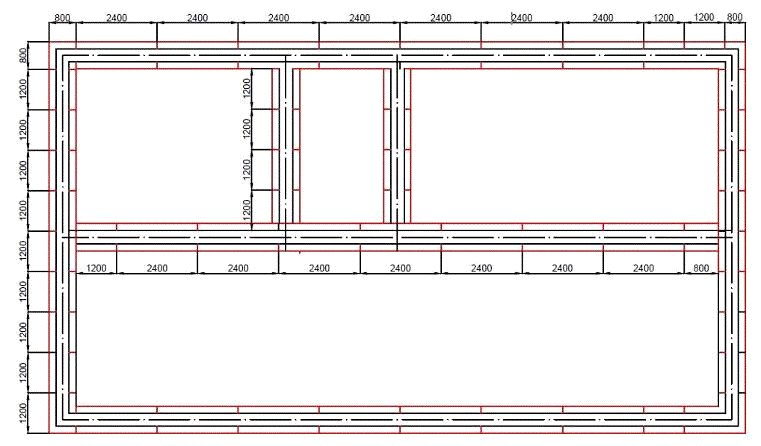

План фундамента М 1:100

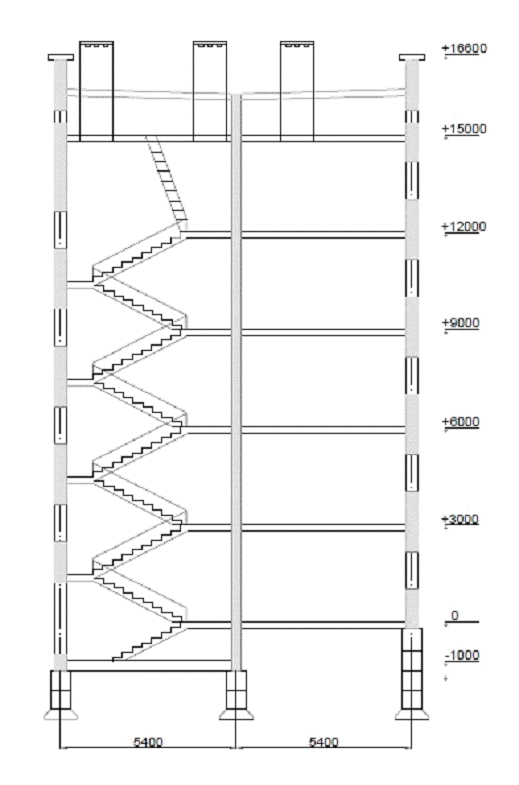

Разрез 1-1 М 1:100

двухсекционный пятиэтажный дом

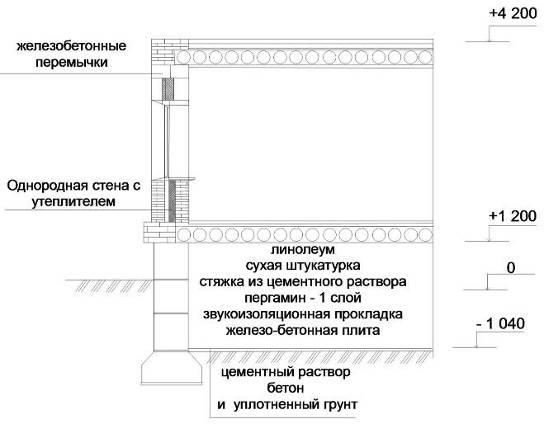

Разрез по стене М 1:20
