МИНОБРНАУКИ РОССИИ

Ивановский Государственный Энергетический Университет

Кафедра электроники и микропроцессорных систем

Лабораторная работа

«Проектирование аналого-цифровой электромеханической САУ»

Студент

Куприн И.В.

Иваново 2014

1. Составление математического описания объекта управления в соотношениях «ввода-вывода» и переменных состояния

Для составления структурной схемы объекта управления необходимо записать дифференциальные уравнения, описывающие процессы, происходящие в нем:

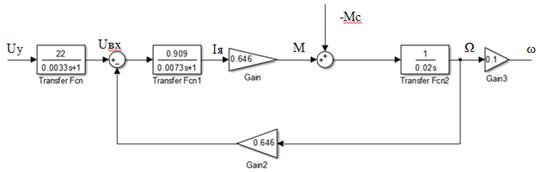

Рисунок 1.1 - Структурная схема объекта управления.

математический токовый напряжение регулятор

Определяются передаточные функции объекта управления:

Составляется векторно-матричное описание:

записываются уравнения Коши:

Из них определяются матрицы А, В и С:

. Оценка динамических и статических характеристик объекта управления корневыми, частотными и временными методами анализа

) определяются нули и полюсы передаточных функций  и :

 : нулей нет, полюсы: -303,03; -22,74; -114,24.

 : нули: -136,99; полюсы: -22,74; -114,24.

Система полностью управляема по входам Uу и -Мс, т. к. нет одинаковых нулей и полюсов.

Матрицы управляемости U₁ и U₂ по входам Uу и -Мс:

Ранговый метод показал, что система полностью управляема по входу Uy и не полностью управляема по входу - Mс.

) определяются корневые показатели качества для функции :

средний геометрический корень: ;

степень устойчивости: η=22,74 ;

колебательность: µ=0;

время переходного процесса: T_П ≈ 3/η = 0,13 с.

) строятся АЧХ, ЛАЧХ и ЛФЧХ для функции :

Определяются частотные показатели:

частота среза - ω_С ≈ 83,3 рад/с;

полоса пропускания - 0 - 83,3 рад/с;

резонансной частоты нет, т.к. в системе нет комплексных корней, значит и нет колебаний, следовательно, не определяется и показатель колебательности.

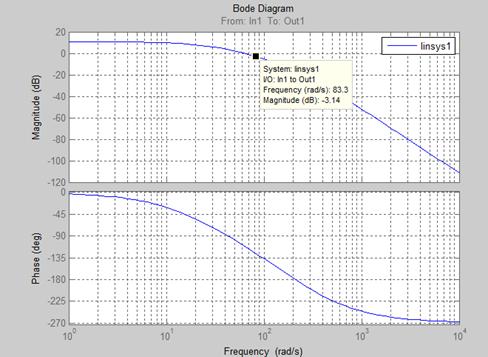

Рисунок 2.1 - ЛАЧХ и ЛФЧХ передаточной функции

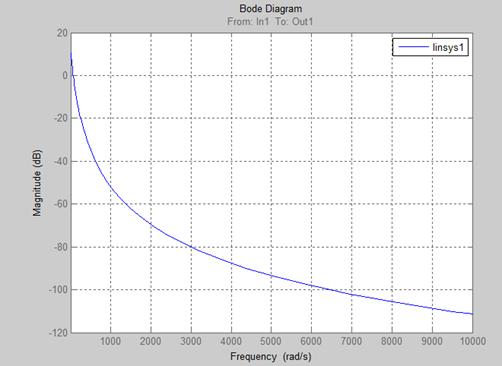

Рисунок 2.2 - АЧХ передаточной функции .

4) Расчет и построение переходных характеристик при Ω = 0,1Ω_max

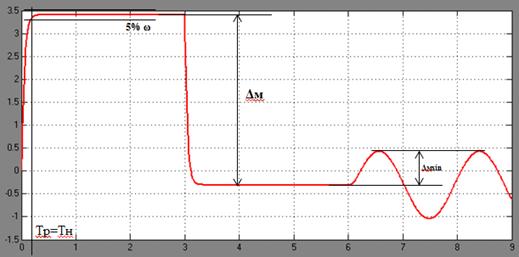

Рисунок 2.3 - Переходная х-ка ОУ по скорости при ступенчатом изменении Uy, Мс и приложении гармонической составляющей момента.

Рисунок 2.4 - Переходная х-ка ОУ по току при ступенчатом изменении Uy, Мс и приложении гармонической составляющей момента.

Моделирование показало, что переходные процессы в системе устойчивы. Оценивается качество переходных процессов по скорости с помощью прямых показателей качества:

время регулирования: Т_Р ≈ 0,12 с;

время нарастания: Т_Н = Т_Р ≈ 0,12 c;

ошибка стабилизации скорости: Δ_М ≈ 110 %;

время восстановления: Т_В = 0;

относительное отклонение периодической составляющей скорости от заданного значения : Δ_Мsin = 22% ;

перерегулирование: σ = 0.

Время достижения определять не нужно, т. к. процессы в системе не колебательные.

Необходимо сопоставить полученные статические и динамические характеристики ОУ с техническими требованиями:

Таблица 1

Т.к. не все характеристики системы удовлетворяют техническим требованиям, то целесообразно синтезировать замкнутую САУ.

3. Синтез астатического каскадного регулятора

Рисунок 3.1 - Структурная схема САУ с каскадным регулятором.

Механическая постоянная времени якорной цепи:

Т_М >> Т_СП = 0,0033 с, следовательно, влияние обратной связи по противоЭДС будет незначительным, т. е. этой связью можно пренебречь

Регулятор тока: выбирается ПИ-регулятор, общий вид передаточной функции

где τ_Т = T_Я, т.к. необходимо скомпенсировать постоянную времени якоря, постоянной времени силового преобразователя пренебрегают;

После подстановки числовых значений, получается передаточная функция регулятора тока следующего вида:

Расчет переходных характеристик:

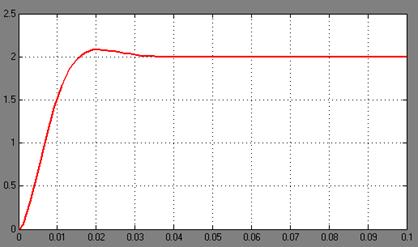

Рисунок 3.2 - Переходная характеристика контура тока

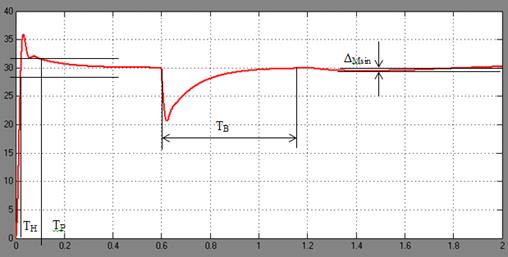

Рисунок 3.3 - Переходная характеристика контура скорости.

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,11 с;

время нарастания Т_Н = 0,02 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,55 с;

- перерегулирование скорости σ = ;

относительное отклонение периодической составляющей от заданного значения Δ_Мsin = 2,5 %.

Не выполняются требования по быстродействию и полной компенсации гармонической составляющей момента, но выполняется требование к точности.

Определяется линейная зона работы:

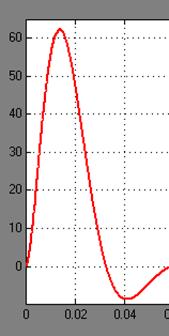

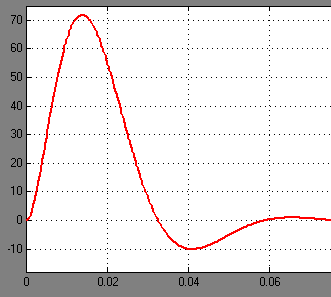

Рисунок 3.4 - Максимальная амплитуда тока: а) - при U_ВХ = 1 В; б) - при U_ВХ = 1,15 В

при U_ВХ = 1 В I_MAX = 62,3 А; для получения I_MAX = 3I_Н = 72 А U_ВХ должно быть равным:

U_ВХ.лин = (72/62,3)·1 = 1,15 В, следовательно система будет работать в линейной зоне при U_ВХ от 0 до 1,15 В.

Реализация регуляторов на операционных усилителях:

Рисунок 3.5 - Реализация ПИ-регулятора на операционных усилителях.

Регулятор тока:

1) β_Т = 0,11 - следовательно R₄/R₃ = 0,11. Принимается R₃ = 100 кОм, тогда R₄ = 11 кОм.

2) τ_Т = 0,0073 с - следовательно С₁R = 0,0073. Принимается С₁ = 1 мкФ, тогда R₁ = R₂ = 7,3 кОм.

Регулятор скорости:

1) β_Т = 24,56 - следовательно R₄/R₃ = 24,56. Принимается R₃ = 10 кОм, тогда R₄ = 245,6 кОм.

2) τ_Т = 0,13 с - следовательно С₁R = 0,13. Принимается С₁ = 10 мкФ, тогда R₁ = R₂ = 13 кОм.

. Расчет уставки токоограничения и ограничения напряжения

Ограничение по току: I_MAX = ±3I_Н = ±72 А, ограничение по напряжению U_MAX = К_ДТ·I_MAX = 0,5·72 = 36 В. По напряжению требуется ограничение U_MAX.ТР = ±1,2·10 B = ±12В, следовательно требуется уменьшить в 3 раза коэффициент датчика тока, но т.к. величина К_ДТ используется при расчете параметров регуляторов β_С (прямо пропорционально К_ДТ) и β_Т (обратно пропорционально К_ДТ) , то необходимо пересчитать и их.

К_ДТ = 0,5/3 = 0,166

β_С = 24,56/3 = 8,186

β_Т = 0,11·3=0,33

Т.к. регуляторы тока и скорости ПИ-типа, то вводится регулятор следующего вида:

Рисунок 4.1 - Регулятор ПИ-типа с ограничением.

Рассчитываются переходные характеристики при U_ВХ = 10 В:

Рисунок 4.2 - Переходная характеристика напряжения на выходе силового преобразователя.

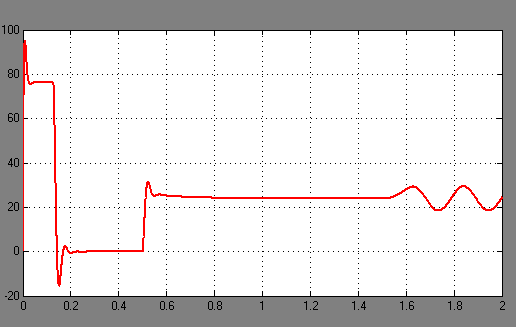

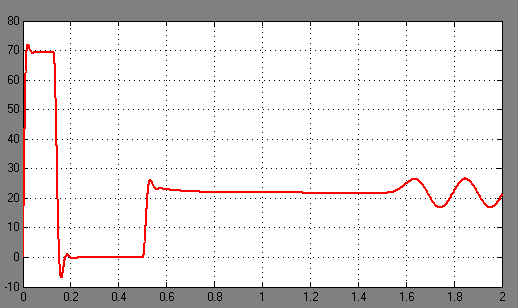

Рисунок 4.3 - Переходная характеристика тока

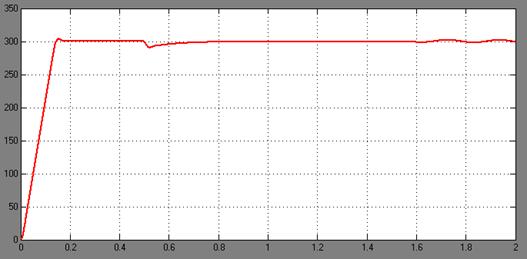

Рисунок 4.4 - Переходная характеристика скорости.

Как видно из переходных характеристик, максимальный ток двигателя не превышает 72 А, напряжение на выходе силового преобразователя не превышает 264 В и уменьшается перерегулирование, но снижается быстродействие.

5. Синтез астатического полиномиального регулятора «входа-выхода»

В качестве характеристического полинома выбирается полином Ньютона. Необходимо определить величину среднего геометрического корня, исходя из требуемого быстродействия системы (Т_П = 50 мс).

В п.2 было определено, что система полностью управляема по входу U_y.

Порядки полиномов: degA = 3, degB = 0, degC = 0, degR = 3, degD = 4.

Уравнение синтеза: sC(s)A(s)+R(s)B(s) = D(s).

Среднегеометрический корень: Ω₀ ≥ (4 + 2√3)/0,05 = 149,28. Выбирается среднегеометрический корень, равный 160.

Для определения коэффициентов полиномов С и R нужно составить с помощью уравнения синтеза систему уравнений и решить ее:

где d₄ = 1, d₃ = 4 Ω₀, d₂ = 6 Ω₀²,d₁ = 4 Ω₀³, d₀ = Ω₀⁴.

Было получено следующее решение: c₀ = 1; r₃ = 7,46·10^-6, r₂ = 0,0041 , r₁ = =0,582, r₀ = 24,445.

Передаточная функция регулятора:

Данный регулятор технически нереализуем, поэтому необходимо ввести в знаменатель выражение (Ts + 1)³, где Т - очень малая постоянная времени, не влияющая на работу системы (принимается Т = 0,0001 с).

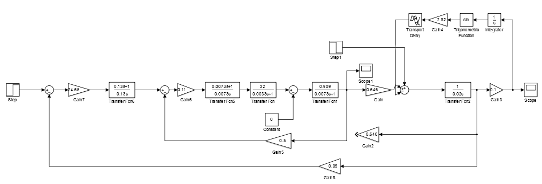

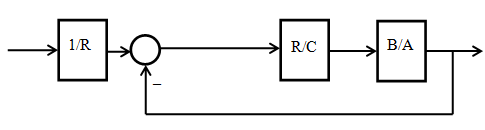

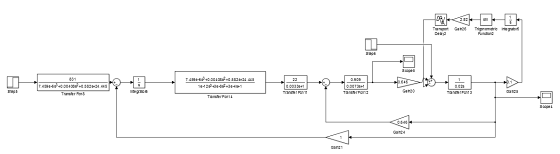

Рисунок 5.2 - Структурная схема САУ с полиномиальным регулятором.

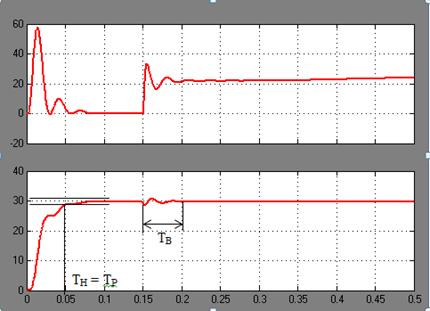

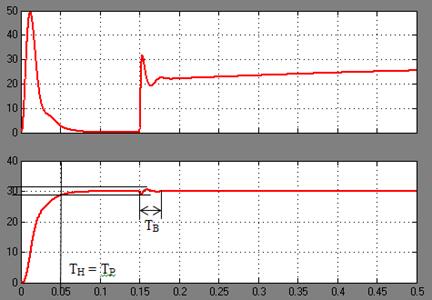

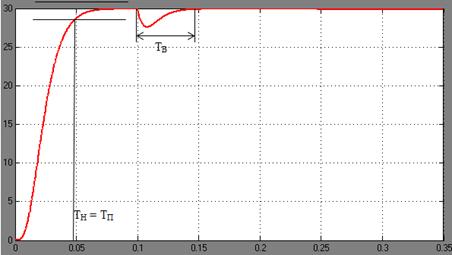

Рисунок 5.3 - Переходная характеристика скорости САУ с полиномиальным регулятором.

Рисунок 5.4 - Переходная характеристика тока САУ с полиномиальным регулятором.

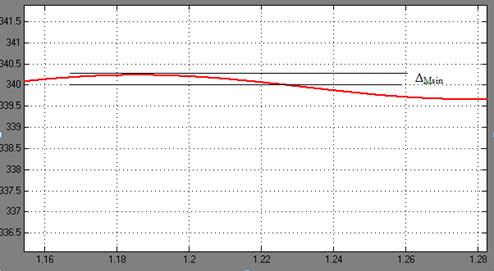

Рисунок 5.5 - Определение отклонения периодической составляющей скорости от заданного значения.

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,049 с;

время нарастания Т_Н = 0,049 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,04 с;

перерегулирование скорости σ = 0;

- относительное отклонение периодической составляющей от заданного значения Δ_Мsin = 0,074 %.

Выполняются требования по быстродействию, точности и практически полностью компенсируется гармоническая составляющая момента сопротивления.

. Синтез астатического регулятора состояния

Выбирается первая степень астатизма, характеристический полином - полином Ньютона.

Рисунок 6.1 - Структурная схема САУ с регулятором состояния.

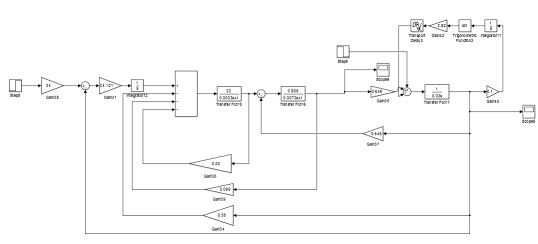

Рисунок 6.2 - Расчетная схема САУ с астатическим регулятором состояния.

Т.к. появляется дополнительная переменная состояния φ - угол поворота, то необходимо расширить векторно-матричное описание системы.

Определяются матрицы А, В и С:

Вычисляется матрица управляемости:

Определитель матрицы управляемости не равен нулю, следовательно система полностью управляема.

Характеристический полином: A(s) = det(sI - A) = s⁴ + 440,02s³ + 44109,22s² +787339,65s.

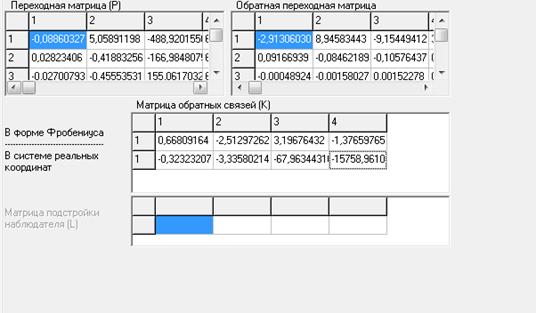

Для вычисления матрицы преобразования P =  необходимо составить векторно-матричное описание в форме управляемости:

Матрица управляемости в форме управляемости:

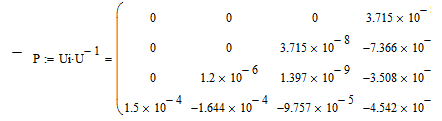

Матрица преобразования:

Выбирается полином Ньютона 4-го порядка со среднегеометрическим корнем, равным 160 (как и в предыдущем пункте).

D(s) = d₄s⁴ + d₃s³ + d₂s² + d₁s + d₀,

где d₄ = 1, d₃ = 4 Ω₀ = 640 , d₂ = 6 Ω₀² = 153600,d₁ = 4 Ω₀³ = 16384000, d₀ = Ω₀⁴ = 655360000.

Матрица К в естественных координатах:

К =(К₁ К₂ К₃ К₄) = (0,03 0,099 0,56 24,101)

В величины коэффициентов К₁, К₂, К₃ входят коэффициенты датчика напряжения К_ДН, датчика тока К_ДТ и датчика скорости К_ДС соответственно.

Расчет переходных характеристик:

Рисунок 6.3 - Переходная характеристика скорости.

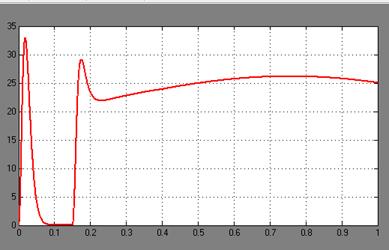

Рисунок 6.4 - Переходная характеристика тока.

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,049 с;

время нарастания Т_Н = 0,049 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,07 с;

перерегулирование скорости σ = 0;

Выполняются требования по быстродействию, точности и значительно компенсируется гармоническая составляющая момента сопротивления.

Определяется линейная зона работы: при U_ВХ = 1 В I_MAX = 33 А, следовательно для того, чтобы I_MAX стал равным 72 А, необходимо подать U_ВХ = 2,18 В.

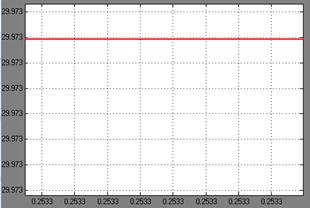

Рисунок 6.5 - Определение отклонения периодической составляющей скорости от заданного значения.

. Синтез регулятора с внутренней моделью возмущения

Регулятор с внутренней моделью возмущения будет синтезирован на основе регуляторов, полученных в п.5 и 6, но с быстродействием в 7 раз выше требуемого. Для этого нужно изменить среднегеометрический корень характеристического полинома, т. е. увеличить его в 7 раз, и пересчитать коэффициенты регулятора состояния и полиномиальный регулятор. Увеличение быстродействия позволит считать внутреннюю подсистему безынерционным звеном при синтезе внешнего регулятора с моделью возмущения К = 30.

Коэффициенты нового регулятора состояния: К₁ = 0,606; К₂ = 8,315; К₃ = 208,343; К₄ = 58410.

Рисунок 7.1 - Переходная характеристика САУ с увеличенным быстродействием регулятора состояния

Коэффициенты полинома R(s): r₃ = 1,506·10^-4; r₂ = 0,279; r₁ = 209,583; r₀ = 58691,51. C(s) = 1.

Рисунок 7.2 - Переходная характеристика САУ с увеличенным быстродействием полиномиального регулятора

Рисунок 7.3 - Структурная схема регулятора с внутренней моделью возмущения

Записывается уравнение синтеза: A(s)C(s) + B(s)R(s) = D(s). Т.к. объект управления с быстродействующим регулятором можно представить в виде безынерционного звена, то A(s) = 1, B(s) = K = 30. Модель возмущения закладывается в полином С(s) = s² + ω² = s² + 9 (т.к. расчетный режим: Ω = 0,1Ω_М = 30 рад/с и ω = 0,1Ω = 3 рад/с). Полином R(s) - 1-го порядка, полином D(s) - полином Ньютона 2-го порядка.

Раскрывается уравнение синтеза: 1·( s² + 9) + 30·(r₁s + r₀) = s² + 200s + 10000

Определяются коэффициенты полинома R(s) r₁ и r₀:

r₁ = 200

r₀ + 9 = 10000

Отсюда r₁ = 6,666; r₀ = 333,033.

Расчет переходных характеристик:

) для внутреннего астатического полиномиального регулятора с высоким быстродействием и внешнего по отношению к нему регулятора с моделью возмущения

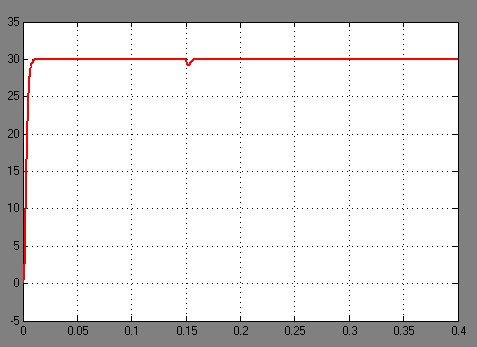

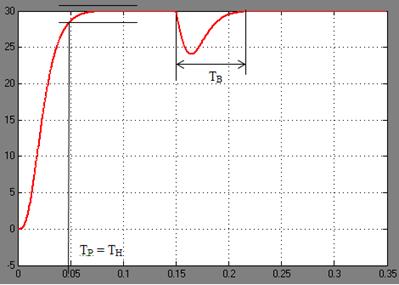

Рисунок 7.4 - Переходная характеристика скорости.

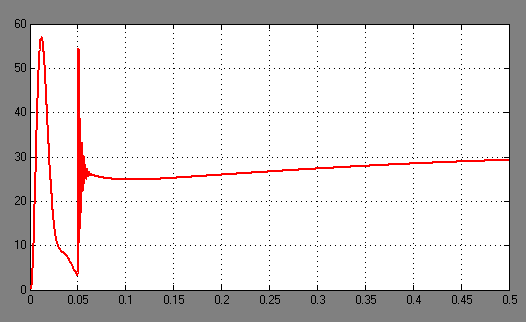

Рисунок 7.5 - Переходная характеристика тока.

Рисунок 7.6 - Определение отклонения периодической составляющей скорости от заданного значения

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,05 с;

время нарастания Т_Н = 0,05 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,01 с;

перерегулирование скорости σ = 0;

- относительное отклонение периодической составляющей от заданного значения Δ_Мsin ≈ 0 %.

Выполняются все технические требования.

Определяется линейная зона работы: при U_ВХ = 1 В I_MAX = 57 А, следовательно для того, чтобы I_MAX стал равным 72 А, необходимо подать U_ВХ =1,26 В.

) для внутреннего астатического регулятора состояния с высоким быстродействием и внешнего по отношению к нему регулятора с моделью возмущения

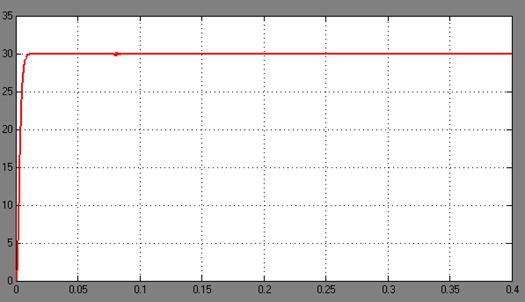

Рисунок 7.7 - Переходная характеристика скорости.

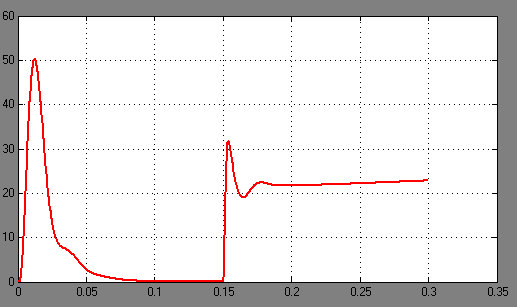

Рисунок 7.8 - Переходная характеристика тока.

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,05 с;

время нарастания Т_Н = 0,05 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,03 с;

перерегулирование скорости σ = 0;

- относительное отклонение периодической составляющей от заданного значения Δ_Мsin = 0 %.

Рисунок 7.9 - Определение отклонения периодической составляющей скорости от заданного значения.

Выполняются все технические требования.

Определяется линейная зона работы: при U_ВХ = 1 В I_MAX = 50,3 А, следовательно для того, чтобы I_MAX стал равным 72 А, необходимо подать U_ВХ = =1,43 В.

. Синтез задатчика интенсивности (ЗИ) и токовой отсечки

Необходимо выбрать одну из двух систем управления, полученных в пункте 7. Выбирается система с внутренним регулятором состояния и с внешним регулятором с моделью возмущения.

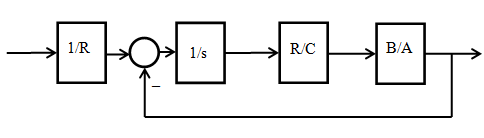

Рисунок 8.1 - Структурная схема задатчика интенсивности

ЗИ должен ограничивать ток при формировании переходных процессов в «большом», но не должен снижать быстродействие системы в «малом» в пределах тока 3·I_H.

Чтобы влияние ЗИ на быстродействие системы было незначительным, выбирается К = 1000. (Т_ЗИ = 1/К = 1 мс << Т_ПП = 50 мс).

Для того, чтобы максимальный ток не превышал 3·I_H, нужно подобрать параметр нелинейности типа «ограничение» ε при помощи моделирования. Пуск двигателя следует осуществлять на максимальную скорость в наихудшем режиме, т.е. при одновременной подаче управляющего U_y и возмущаещего М_С воздействий. Получено значение ε = 40.

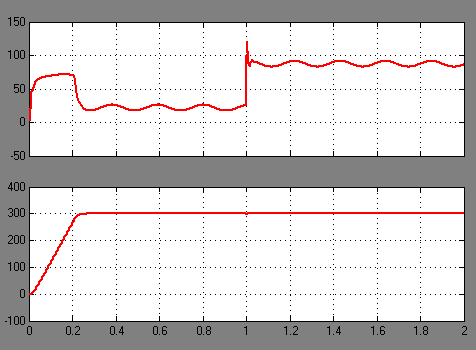

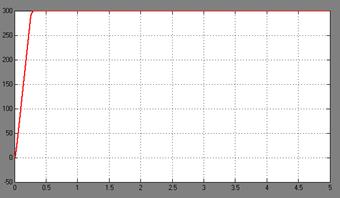

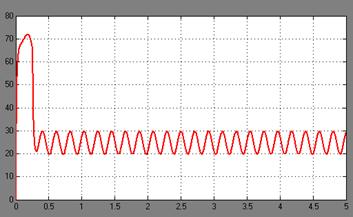

Рисунок 8.2 - Переходная характеристика САУ с ЗИ по току при пуске двигателя на максимальную скорость

Рисунок 8.3 - Переходная характеристика САУ с ЗИ по скорости при пуске двигателя на максимальную скорость

Рисунок 8.4 - Переходная характеристика САУ с ЗИ по току в линейной зоне работы

Рисунок 8.5 - Переходная характеристика САУ с ЗИ по скорости в линейной зоне работы

Как видно из переходных характеристик САУ, ЗИ ограничивает ток при выходе из линейной зоны работы до 72 А (3I_H) и двигатель разгонятся при этом токе до максимальной скорости, но при работе в линейной зоне несколько снижает быстродействие.

Задатчик интенсивности позволяет защитить двигатель по управляющему воздействию, но не по воздействию М_С.

Для защиты двигателя при воздействии со стороны вала двигателя нужно ввести в систему задержанную обратную связь по току (токовую отсечку).

Токовая отсечка состоит из нелинейности типа «зона нечувствительности», коэффициента усиления обратной связи (для преодоления влияния других контуров он должен быть достаточно большим, например 1000) и корректирующего звена.

Рисунок 8.7 - Структурная схема токовой отсечки

Границы зоны нечувствительности: ±3I_ном = ±72 А, коэффициент усиления К = 1000. Необходимо определить передаточную функцию корректирующего звена, для этого нужно использовать метод гармонического баланса: нелинейная часть системы - зона нечувствительности, линейная часть - вся остальная схема относительно зажимов нелинейности.

Уравнения линеаризованного нелинейного элемента:

, при |а| ≥ 72

, при |а| < 72

Характеристика зоны нечувствительности -1/Н_Н(а) лежит на действительной оси: начинается в точке -∞ и стремится к -1. АФЧХ линейной части системы не должна пересекать характеристику -1/Н_Н(а), чтобы в системе не возникали колебания.

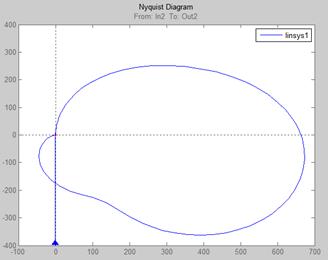

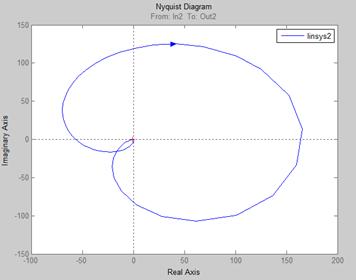

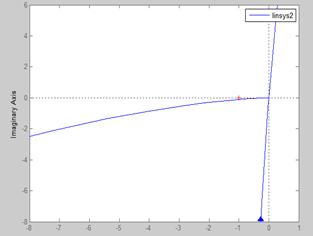

Рисунок 8.8 - Нескорректированная АФЧХ линейной части системы

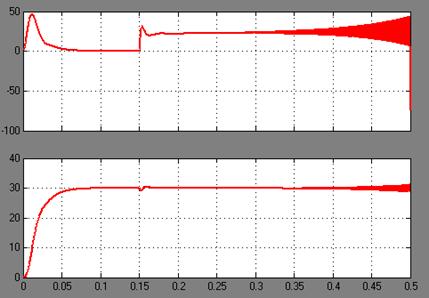

Рисунок 8.9 - Переходные характеристики САУ по току и скорости при нескорректированной АФЧХ

Передаточная функция линейной части без коррекции:

Из рисунков 8.8 и 8.9 видно, что АФЧХ линейной части системы будет пересекать характеристику -1/Н_Н(а), система теряет устойчивость, следовательно нужна ее коррекция. В качестве корректирующего звена экспериментально был выбран ПИ-регулятор 3-го порядка с передаточной функцией .

Рисунок 8.10 - Скорректированная АФЧХ линейной части системы

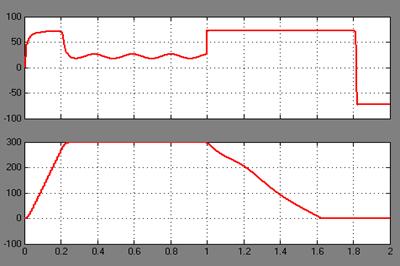

Рисунок 8.11 - Переходные характеристики по току и скорости при подаче момента, равного 4М_ном

Как видно из рисунка 8.9, токовая отсечка обеспечивает защиту двигателя от перегрузки по моменту.

Передаточная функция линейной части с коррекцией:

. Цифровая реализация по аналоговому прототипу полиномиального регулятора с внешним регулятором с моделью возмущения

Синтез регулятора выполняется методом цифрового перепроектирования, т.е. в передаточную функцию аналогового регулятора подставляется упрощенная z-форма s = (z - 1)/zT₀, что соответствует интегрированию по методу Эйлера. Передаточная функция регулятора не будет эквивалентна передаточной функции, полученной z-преобразованием с помощью таблиц, но при малом такте квантования Т₀ они окажутся близкими. Такт квантования Т₀ принимается равным 0,1 мс.

Полученная передаточная функция интегратора внутреннего астатического регулятора состояния:

Коэффициенты обратных связей регулятора не изменяются, только дополнительно включаются экстраполяторы нулевого порядка.

Полученная передаточная функция внешнего регулятора с моделью возмущения:

Расчет переходных характеристик при различных тактах квантования:

) Т₀ = 0,1 мс

Рисунок 9.1 - Переходные характеристики по току и скорости при Т₀ = 0,1 мс

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,05 с;

время нарастания Т_Н = 0,05 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,03 с;

перерегулирование скорости σ = 0;

- относительное отклонение периодической составляющей от заданного значения Δ_Мsin = 0 %.

Выполняются все технические требования.

) Т₀ = 0,5 мс

Рисунок 9.2 - Переходные характеристики по току и скорости при Т₀ = 0,5 мс

) Т₀ = 0,505 мс

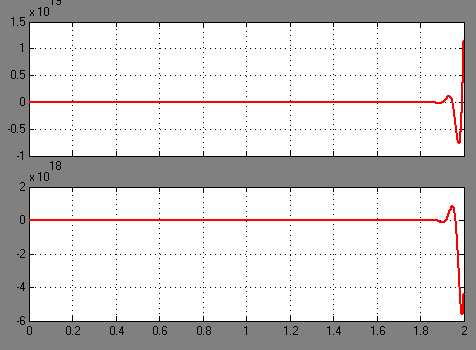

Рисунок 9.3 - Переходные характеристики по току и скорости при Т₀ = 0,505 мс

Как видно из рисунка 9.4 при такте квантования Т₀ = 0,505 мс переходные процессы в системе значительно ухудшаются.

Необходимо составить разностные уравнения синтезированного регулятора:

) интегратор внутреннего астатического регулятора состояния:

2) внешний регулятор с моделью возмущения:

.

. Синтез регулятора в дискретном виде по дискретной модели объекта

При такте квантования Т₀ = 0,505 мс наблюдается существенное расхождение переходных процессов аналоговой и цифровой систем. Для устранения этого необходимо синтезировать регуляторы по дискретной модели объекта.

С помощью программы Satellite были получены коэффициенты астатического регулятора состояния:

Коэффициенты: К₁ = 0,323; К₂ = 3,336; К₃ = 67,963; К₄ = 15758,961.

Т.к. внутренний РС очень быстрый, то при расчете внешнего регулятора с моделью возмущения объект с РС можно принять безынерционным звеном К = 30.

Уравнение синтеза: C(z) + К·R(z) = D(z), где C(z) - модель возмущения,2 порядка; R(z) - 1 порядка. Желаемый характеристический полином - полином Ньютона 2 порядка с быстродействием в 50 мс. Отсюда средний геометрический корень равен:

Рисунок 10.1 - Коэффициенты астатического РС, рассчитанные в Satellite

Принимается

Необходимо получить полиномы C(z) и D(z) в дискретной форме. Для этого в программе Satellite нужно выполнить следующие действия:

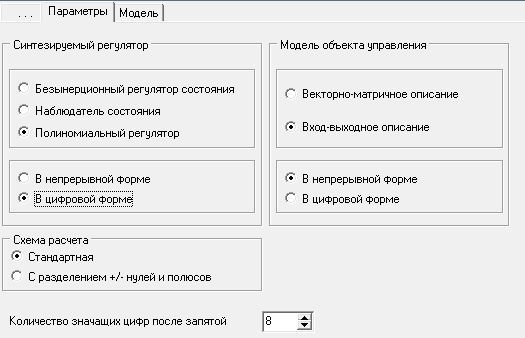

) в разделе «Параметры» выбрать тип регулятора полиномиальный (или наблюдатель состояния) в цифровой форме и модель объекта управления в виде вход-выходного описания в непрерывной форме:

Рисунок 10.2 - Задание параметров регулятора и модели

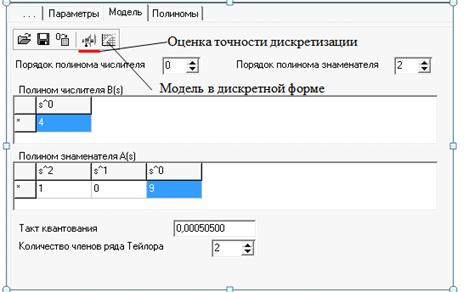

Рисунок 10.3 - Задание дискретизируемого полинома и точности дискретизации

) выбрать значок «Модель в дискретной форме» и полином знаменателя A(z) будет являться дискретной формой требуемого полинома при заданном такте квантования:

Рисунок 10.4 - Получение требуемого полинома в дискретной форме

Модель возмущения в дискретной форме: C(z) = 1 - 1,9999977z^-1 + z^-2.

Желаемый характеристический полином:

D(z) = 1 - 1,90155025z^-1 + +0,90397334z^-2.

Раскрывается уравнение синтеза:

(1 - 1,9999977z^-1 + z^-2) + 30·(r₁z^-1 + r₀z^-2) = 1 - 1,90155025z^-1 + 0,90397334z^-2

Определяются коэффициенты полинома R(z) r₁ и r₀:

r₁ - 1,9999977 = -1,90155025

r₀ + 1 = 0,90397334

Отсюда r₁ = 0,00328; r₀ = -0,0032.

Необходимо записать разностные уравнения регуляторов:

) внутренний астатический РС: обратные связи - рассчитанные коэффициенты с экстраполяторами нулевого порядка, интегратор -

2) внешний регулятор с моделью возмущения:

.

Рисунок 10.5 - Переходные характеристики САУ по току и скорости при Т₀ = 0,505 мс

При такте квантования Т₀ = 0,505 мс регулятор, синтезированный по дискретной модели объекта, обеспечивает необходимое качество переходных процессов в отличие от регулятора, синтезированного по аналоговому прототипу при том же такте квантования.

Оценивается качество замкнутой САУ:

время регулирования Т_р = 0,049 с;

время нарастания Т_Н = 0,049 с;

относительная погрешность стабилизации скорости Δ_М = 0%;

время восстановления Т_В ≈ 0,05 с;

перерегулирование скорости σ = 0;

- относительное отклонение периодической составляющей от заданного значения Δ_Мsin = 0 %.

Выполняются все технические требования.

Выводы

В данной работе были синтезированы:

) в непрерывной форме

каскадный регулятор;

полиномиальный регулятор (ПР);

регулятор состояния (РС);

ПР и РС с моделью возмущения.

) в дискретном виде

РС с моделью возмущения по аналоговому прототипу при Т₀ = 0,1 мс;

РС с моделью возмущения по дискретной модели объекта при Т₀ = 0,505 мс.

Для защиты объекта управления (двигателя) для каскадного регулятора были синтезированы регуляторы с ограничениями по току и напряжению, а для РС с моделью возмущения - задатчик интенсивности и токовая отсечка.

Составляется таблица, обобщающая характеристики всех регуляторов («+» - выполняется, «-» - не выполняется).

Таблица 2

Регуляторы с моделью возмущения в непрерывном и дискретном виде полностью удовлетворяют техническим требованиям. Регулятор, синтезированный по аналоговому прототипу можно использовать в цифровых системах, где нет проблемы обеспечения высокого быстродействия, т.е. возможно задавать малый такт квантования; а регулятор, синтезированный по дискретной модели объекта можно применять в системах с ограниченным быстродействием.
