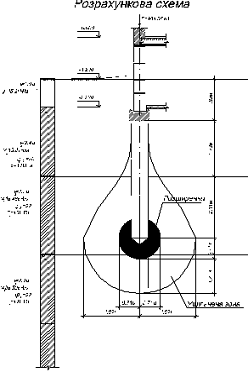

Розрахунок фундаментів у пробитих свердловинах
Розділ 3.
Технолого-організаційна частина
.1 Визначення
складу і об’ємів будівельно-монтажних робіт
.1.1 Визначення
тривалості будівництва
.1.2 Вибір
методів виконання основних видів робіт
.1.3
Розрахунок обсягів робіт
.1.4
Визначення трудомісткості робіт і потреби в основних конструкціях, виробах,
напівфабрикатах та матеріалах
.2
Календарний план виконання робіт
.2.1 Збір
вихідних даних для календарного графіку
.2.2
Визначення техніко - економічних показників
.3.1 Розробка
технологічної карти на бетонування ростверків
.3.1.1
Область застосування технологічної карти
.3.1.2
Технологія й організація бетонування ростверків
.3.1.3
Контроль якості виконання робіт по бетонуванню ростверку
.3.1.4
Калькуляція витрат машинного часу
.3.1.5 Графік
виконання робіт
.3.1.6
Матеріально - технічні ресурси
.3.1.7
Техніка безпеки
.3.1.8
Техніко-економічні показники:
.4 Будгенплан
.4.1 Коротке
описання прийнятих рішень
.4.2
Визначення потреби у тимчасових спорудах та мережах
.4.3
Забезпечення будівельного майданчика електроенергією
.4.4
Забезпечення будівельних майданчиків водою
.4.5
Техніко-економічні показники
.5 Інженерні
рішення по охороні праці при виконанні будівельно-монтажних робіт
.5.1 Вимоги
техніки безпеки при виконанні основних видів робіт
.5.2.Розрахунок
стійкості баштового крану
.5.3
Розрахунок штучного заземлення підкранової колії
Розділ 4.
Економічна частина
Висновки
Література
Вступ
будинок сходовий монтажний теплотехнічний
Загальним завданням архітектури завжди являлося створення
необхідних для існування людини життєвого середовища, характер і
комфортабельність якої визначались рівнем розвитку суспільства його культури,
досягненням науки і техніки.
В сучасному розумінні архітектура - це мистецтво проектувати
і будувати будівлі, споруди і їх комплекси.
Крім раціонального планування приміщень, відповідальним тим
чи іншим функціональним процесам зручність всіх будівель забезпечується
правильним розміщенням сходинок, ліфтів, розташуванням обладнань і інженерних
пристроїв (санітарні прибори, опалення, вентиляція).
Таким чином форма будівлі в багатьом визначається
функціональною закономірністю, але заразом вона будується по законам краси.
Забудову 60-70рр. переважно складали п’ятиповерхівки, які
30-40років експлуатації втратили свої початкові фізичні властивості, а також
морально застаріли через зміну вимог до споживчих якостей житла.
Таким чином, ставиться питання про необхідність капітального
будівництва багатоповерхівок з сучасним плануванням, які б відповідали сучасним вимогам і
споживчим якостям житла.
Проект 10-ти поверхового 2-х секційного житлового будинку в
м. Кременчук розроблено по основі завдання на проектування у відповідності з
діючими будівельними нормами та державними стандартами.
Причиною зведення 10-ти поверхового житлового будинку в м.
Кременчук виникла в зв’язку економічною ситуацією, яка склалася в Україні. В
зв’язку з розвитком ринкового економічного рівня, та рівня життя населення. Та
розвитку банківсько-кредиторських послуг які дають можливість багатьом людям
купівлю нового житла.
Всі ці фактори до попиту на ринку житлової нерухомості, що
роблять актуальним і вигідним будівельну галузь і вигідним будівництво 10-ти
поверхового 2-х секційного житлового будинку.
Дипломний проект розроблено при використанні робочого
проекта. При цьому внесенні зміни в організації рельєфу місцевості, об’ємно
планувального рішення, конструкції фундаментів, а також в технології зведення
будівлі.
Розділ 1. Архітектурно-планувальна
і будівельна частина
1.1 Характеристика ділянки будівництва
Ділянка під забудову влаштовується в місті Кременчук по
вул.Перемоги та Першотравнева.
Межами ділянки слугують з півночі територія будинків по вул.
Перемоги та півдня автомобільною дорогою вул. Першотравнева, зі сходу - міські
землі та заходу автомобільна дорога по вул. Перемоги. На теперішній час
територія забудови вільна.
Рельєф ділянки з явним вираженим схилом в північному напрямку.
Місто Кременчук відноситься до I температурної зони України (за
наказом № 247), зона вологості району будівництва суха.
Розрахункова температура зовнішнього повітря - 23°С.
Повторювальність напрямків вітру в процентах від загального
числа випадків напрямів вітру наведена на місті графічної частини у вигляді
рози вітрів. Роза вітрів побудована з використанням результатів багаторічних
спостережень для м. Кременчука.
Швидкісний напір вітру - 0,3кПа (30кгс/м2).
Вага снігового шару - 0,7кПа (70кгс/м2).
Розрахункова глибина замерзання грунтів досягає величини 1 м.
По результатам інженерно - геологічних вишукувань геологічна
будова майданчика характеризується слідуючими напластуваннями:
ІГЕ - 1 -грунт родючий та гумусова ний суглинок0,9-1м;
ІГЕ - 2 - Суглинок твердий 2,3-2,4м;
ІГЕ - 3 - Суглинок твердий 2,7м:
ІГЕ - 4 - Суглинок напівтвердий 2,2-2,4м;
ІГЕ - 5 - Суглинок напівтвердий 1,5-1,6м;
ІГЕ - 6 - Суглинок пройдений м’якопластичний 2,1-2,3м;
Грунтові води залягають на глибині 9 м від рівня поверхні.
1.2Функціональне
призначення проектованого об’єкта
Об’єкт забудови - житловий будинок. Проектується згідно з
[1,2].
Будинок має 2 секції по 40 і 50 квартир (90 квартир) 10
поверхів. Загальна площа 3657м2. Товщина цементної кладки 520мм
+80мм утеплювача. Віконні пройоми заповнюються металопластиковими віконними
блоками з подвійним склінням вікон. Будинок обладнаний інженерним обладнанням
(ліфтом, електрощитовою, внутрішнім водопроводом та каналізацією,
сміттєпроводом, опалювальною системою та вентиляцією, газопровідною системою).
Призначений для постійного проживання людей.
1.3 Генеральний план об’єкту
Проектування ведеться згідно з [3,4].
Ділянка відведена під забудову житлового будинку знаходиться
в західній частині м. Кременчука, в Київському адміністративному районі, в
мікрорайоні № 22,
Ділянка відведена під будівництво і благоустрій має форму
трапеції загальною площею 0,36га. Будівля розміщена в центрі ділянки. Головний
фасад будівлі орієнтований на проїжджу частину вул. Першотравнева. На ділянці
північніше будівлі розміщуються два 9-ти поверхових будинка.
Під’їзд до будинку влаштовано з вул. Першотравнева та вул.
Перемоги. Проїзд до будівлі передбачений 4м. Навколо будівлі передбачене
тротуарне покриття. Біля кожного під'їзду передбачено лави для відпочинку мешканців
і урна для сміття. Для благоустрою території, використовувались зелені
насадження. Озеленення ділянки вважається необхідним засобом, що забезпечує
санітарно технічні умови: вітрозахист, шумозахист, здоровий мікроклімат на
ділянці, що створює здорові умови для проживання людей. Від проїжджої частини
будівлю відділяє жива загорожа, що складається із рядової посадки кущів і
листяних дерев.
1.4 Технічні показники генплану
Площа ділянки 3657м2
Площа забудови 788м2
Площа доріг, проїздів і тротуарів 1021,3м2
Площа озеленення 1847,7м2
Процент забудови 21,5%
Процент озеленення 50,5%
Коефіцієнт забудови 0,28
1.5
Об’ємно - планувальне рішення об’єкту
Об’ємно - планувальне рішення будівлі виносилось згідно [5].
По мірі розвитку житлового проектування і індустріалізації,
будівництво житлових будівель здобуло великих масштабів. Вирішується важлива
задача соціальної значимості - забезпечення кожної сім’ї окремою квартирою.
Кожна квартира повинна відповідати санітарним вимогам, бути комфортною для
проживання.
Будівля виконана із двох блок - секцій. Об’ємно планувальне
рішення будівлі вирішено 10-ти поверховим. Розміри проектуємої будівлі в осях
(1-18)-48,7м;
(А-К)-19,7м.
Проектуєма будівля буде представляти собою житловий дім. В
його склад будуть входити: 90 квартир і підсобні приміщення. Будівля включає в
себе однокімнатні, двох, трьох, а також чотирьох кімнатні квартири із лоджіями
та балконами. Кожна включає в себе загальну кімнату, спальню, кухню, коридор,
ванну кімнату, сантехнічний вузол. Всі кімнати освітлені природнім світлом,
кімнати в квартирах мають окремі входи, висота приміщення - 2,5м. Кухня
обладнана витяжною природною вентиляцією, мийкою, газовою плитою (мийка і
газова плита встановлюється за рахунок майбутніх мешканців). Підлога в
квартирах покрита лінолеумом. Ванна і туалет оснащенні сантехнічним
обладнанням.

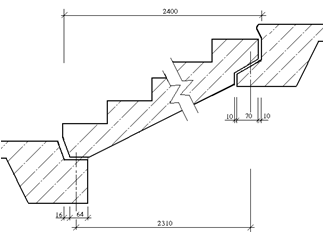

Сходинкова клітка запланована із збірних залізобетонних
конструкцій. У вхідному вузлі сходинок із окремих бетонних набірних сходинок.
Сходинкова клітка складається з двох маршів із опиранням на сходинкові
площадки, ухил марша 1:2. Із сходинкової клітки мається вихід на кровлю і
горище по металевим сходинкам. Сходинкова клітка має штучне і природне
освітлення через віконні пройоми. Всі двері в тамбурі відкриваються в сторону
виходу із приміщення. Огородження маршів виконується із металевих ланок, а
перила облицьовані пластмасою.
Для вертикальних комунікацій передбачена цегляна ліфтова
шахта із монтажем ліфтового устаткування вантажепід'ємністю 400кг. Машинне відділення
розміщується на кровлі.
Технічні характеристики будинку.
Кількість поверхів будинку - 10
Площа забудови - 788м2
Житлова площа - 2772,78м2
Загальна площа - 4775,04м2
Периметр будівлі - 165,13м
Будівельний об’єм - 21700м3
Коефіцієнт раціональності планувального рішення- 0,53
1.6
Будівельні конструкції
Конструктивна схема будівлі представляє собою безкаркасну
конструкцію із несучими зовнішніми і внутрішніми стінами із цегли.
Стіни сприймають навантаження від міжповерхових плит перекриття, обладнання і людей, та
передають ї на фундамент.
Просторова жорсткість будівлі забезпечується спільною роботою
вертикальних стін і жорстких дисків перекриття.

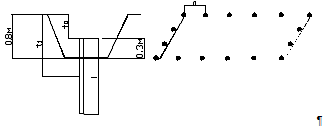

Фундаменти запроектовані згідно [14] стрічкові у пробитих
свердловинах.
Після забивки паль влаштовують залізобетонний розтвірок.

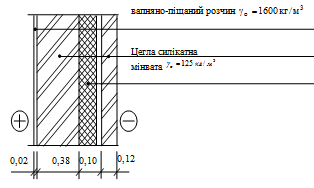

Зовнішні стіни запроектовано згідно з [7] із силікатної
цегли. Прийнята трьох шарова кладка, яка складається з двох повздовжніх
цегляних стінок та ефективного утеплювача.
Зовнішня стіна товщиною 120мм, внутрішня - 380мм, товщина
утеплювача 100мм (теплотехнічний розрахунок наведено далі).
Матеріали кладки прийняті:
Зовнішніх стін (3-х шарові)
Поверхи
|
І
|
ІІ
|
ІІІ
|
ІV
|
V
|
VІ
|
VІІ
|
VІІІ
|
ІХ
|
Х
|
Марка Ц.
|
100
|
100
|
100
|
100
|
100
|
100
|
75
|
75
|
75
|
75
|
Марка розчину
|
100
|
100
|
100
|
100
|
100
|
100
|
50
|
50
|
50
|
50
|
Марка цегли по морозостійкості F25.
Розчин для кладки зовнішніх та внутрішніх стін приготовлений
на портландцементі.
Плити перекриттів запроектовано із збірних багатопустотних
плит, які укладаються на шар цементного розчину марки 100. Шви між панелями, а
також в місцях примикання панелей до стін залиті цементним розчином М150.
Монолітні ділянки виконані з бетону класу В15.
Виконаний антикорозійний захист анкерів та закладних деталей
кріплення плит перекриття.
Перекриття даху виконане з багатопустотних залізобетонних
плит. Робочі креслення наведенні в графічній частині проекту.
Покрівля запроектована малоуклінна, рулонна із єврорубероїда,
гравію керамзиту, цементно-піщаних стяжок і гідрозоляції.
Перегородки - збірні із гіпсобетона товщиною 80мм, що
виготовляються на заводах постачальниках.
Сходова клітка - збірні залізобетонні.
Зовнішнє опорядження - облицювання силікатною цеглою.
Внутрішнє опорядження:
Підвал - стеля -обробка швів, вапняна окраска;
- стіни - затирання швів, вапняна окраска.
Тамбури - стеля - затирання поверхні з обробкою швів, вапняна
окраска;
стіни - поліпшена штукатурка, олійна панель на h=1,6м, вище вапняна окраска.
Сходові клітини - стеля -затирання поверхні з обробкою швів,
загальні коридори. вапняна окраска;
- стіни - поліпшена штукатурка, олійна панель на h=0,4м, вище вапняна окраска.
Електрощитова - стеля - затирання поверхні, вапняна окраска;
- стіни - штукатурка, олійна панель на h=1,6м, вище вапняна окраска.
Квартири: - стеля - затирання поверхні з обробкою швів,
клейова житлові кімнати, окраска;
коридори - стіни - поліпшена штукатурка,клейова пофарбування.
Кухні - стеля - затирання поверхні з обробкою швів, клейова
окраска;
- стіни - поліпшена штукатурка, олійна панель на h=1,6м, вище клейова пофарбування.
Санвузли - стеля -затирання поверхні з обробкою швів, вапняна
окраска;
- стіни - поліпшена штукатурка, олійна панель на h=1,8м, вище вапняна окраска.
Горище, будка - стеля - обробка швів, вапняна окраска; вихід
на покрівлю.
- стіни - затирання швів, вапняна окраска.
Машинне - стеля - затирання поверхні, олійне пофарбування;
приміщення.
- стіни - штукатурка, олійне пофарбування на всю висоту.
Сміттєкамера - керамічна плитка.
1.7 Теплотехнічний розрахунок
огороджуючої конструкції
Розрахунок ведеться згідно [15]
Вихідні дані:
розрахункова температура внутрішнього повітря ;
відносна вологість внутрішнього повітря ;
район будівництва м. Кременчук.
Розрахункова схема огороджуючої конструкції.
За таблицею1[10] визначаємо вологісний режим приміщення -
нормальний.
За додатком 1* [10] визначаємо зону вологості
району будівництва - суха.
За додатком 2 [10] визначаємо умови експлуатації породжуючих
конструкцій - А.
За додатком 3* [15] визначаємо розрахунковий
коефіцієнт теплопровідності матеріалів шарів огороджуючих конструкцій:
вапняно-піщаний розчин ;
цегла силікатна ;
утеплювач піноізол ;
цегла силікатна .
За дод.п.1.2 [10] визначаємо температурну зону району
будівництва - І.
За додатком 8 [10] визначаємо нормативний опір теплопередачі
огороджуючої конструкції ,
Визначаємо необхідну товщину утеплювача за формулою:
- коефіцієнт тепловіддачі внутрішньої поверхні огороджуючої
конструкції, , приймаємо за дод. 1 [ 10] .
- коефіцієнт тепловіддачі внутрішньої поверхні огороджуючої
конструкції, , приймаємо за дод. 6* [31] .
Приймаємо найближчу уніфіковану товщину утеплювача .
Визначаємо опір теплопередачі огороджуючої конструкції в
місцях відсутності теплопровідних включень за формулою:
Так як огороджуюча конструкція має теплопровідні включення,
визначаємо приведений опір теплопередачі за формулою:
.
Так як >, то товщина утеплювача правильно та складає 0,1м.
1.8 Інженерне обладнання об’єкта.
В житловому будинку на 90 квартир запроектована центральна
система опалення від котельні, яка вже існує по вул. Баленка.
Система опалення прийнята поквартирна, двотрубна тупикова.
Опалювальні прилади - радіатори МС-140-108.
Регулювання тепловіддачі кожного приладу здійснюється
термостатичними вентилями TS-90 та RL-5 фірми HERZ, які встановлюються перед кожним
опалювальним приладом, та налаштовуються на відповідний розрахунковий діапазон.
Видалення повітря із системи поквартирного опалення
здійснюється кранами Маєвського, встановлених на кожному опалювальному приладі.
Для видалення повітря із головних стояків у вищих точках встановлюються
розширювачі з автоматичними повітровідводами.
Гранична допустима температура приладів в приміщенні max -95, min-70. Магістральні трубопроводи і труби
стояків, розміщенні в підвальній частині будівлі вони ізолюються.
Вентиляція квартир запроектована витяжка з природним
спонуканням, з приміщень кухонь і санвузлів. Приплив повітря здійснюється крізь
кватирки і шляхом інфільтрації через зовнішні захисні конструкції.
Водопостачання запроектовано від міської мережі, водопровідна
мережа запроектована із полівінілхлоридних труб.
Каналізація, зовнішня, виконується зовнідворова - стічні води
від будівлі, що проектується самопливом дворовими мережами відводяться в
існуючий колектор.
Житловий будинок обладнується господарсько-питними
водопроводом, побутовою каналізацією, внутрішніми водостоками.
Гаряче водопостачання передбачено із магістральних теплових
мереж. На вводі господарсько-питного водопроводу передбачено вузол обліку.
Мережі холодного та гарячого водопроводу по підвалу та стояки прокласти із
сталевих водогазопровідних оцинкованих труб. Мережі каналізації прокласти із
поліпропіленових каналізаційних труб.
Газопостачання житлового будинку, передбачено від існуючого
вуличного газопроводу низького тиску. Газопровід прокладається із труб сталевих
електрозварних.
Газопостачання передбачається природним газом теплотворною
здатністю 8050ккал/нм3, та питомою вагою 0,73нм3/год.
На виході із землі на газопроводі встановлюються: кран,
електроізолюючі фланці, контрольна трубка.
Газопровід прокладається по стіні житлового будинку, над
вікнами 1-го поверху. Ввід газу в кухні.
Газопостачання передбачене для потреб кухонних плит. Для
поквартирного обліку витрат газу проектом передбачено встановлення у кухнях
газового лічильника.
Внутрішній газопровід монтувати із труб сталевих
електрозварних.
Електропостачання та електрообладнання, зв’язок та
сигналізація житлового будинку розроблені згідно діючими нормами та правилами.
Обладнання, матеріали, вироби для електропристроїв, пристроїв
зв’язку та сигналізації, прийняті вітчизняного та зарубіжного виробництва,
виходячи необхідності забезпечення розрахункових параметрів при експлуатації,
вимог навколишнього середовища, техніко-економічної доцільності,
архітектурно-естетичних вимог.
Внутрішнє електроосвітлення виконано з використанням
світильників з лампами розжарювання та люмінесцентних світильників.
Передбачається робоче, евакуаційне (аварійне), та ремонтне
освітлення.
Силовими електроприймачами є електродвигуни технологічного та
сантехнічного обладнання.
Управління обладнанням здійснюється по місцю, дистанційно та
автоматично апаратами, комплектної поставки та апаратами які замовляються
окремо.
Напруга силових електроприймачів 380/220В, електроосвітлення
- 220В.
Живильні та розподільні мережі передбачено виконати:
к4абелями з алюмінієвими жилами прокладеними відкрито на
скобах, в трубах, в траншеї;
проводами з мідними жилами в полівінілхлоридних та сталевих
трубах, прокладених відкрито на скобах та в пустотах будівельних конструкцій;
проводами з мідними жилами приховано під штукатуркою в
гофрованих трубках та без трубок в пустотах плит перекриття. З метою
забезпечення оперативності в управлінні, передачі інформації та охорони об’єкту
будуть передбачені;
телефонізація від міської АТС шляхом прокладки кабелю зв’язку
в існуючій та проектованій телефонній каналізації;
радіофіксація від міської трансляційної мережі шляхом
будівництва повітряної фідерної радіолінії по радіотрубостійках з підключенням
від раніше запроектованої радіолінії;
установка телевізійних антен та необхідного обладнання для
колективного прийому телевізійних програм;
сигналізація газовності підвальних приміщень;
переговорно-замкові пристрої в кожному під’їзді.
Електрообладнання та мережі передбачені в захищеному
виконанні від доторкання до струмопровідних елементів і мають пристрої для
повного зняття напруги при ремонті та технічному обслуговуванні.
1.9 Виробнича санітарія і пожежна безпека
в проектних рішеннях
При проектуванні даної будівлі було враховано оптимальне
значення відносної вологості, температури, швидкості руху повітря для приміщень
відповідного характеру, з урахуванням важкості виконання роботи і т. д. при
цьому температура, відносна вологість повітря, швидкість руху повітря
відповідає нормативним вимогам за ГОСТ 12.1.005-76.
Під час вибору технологічних процесів необхідно
використовувати ті, які характеризуються найменшою шкідливістю згідно ГОСТ
12.3.002-75, При експлуатації технологічного обладнання передбачені відповідні
міри по зменшенню шкідливих викидів в робочі приміщення.
Під час короткотермінових робіт в непередбачуваних ситуаціях,
коли не можливо зменшити кількість шкідливих викидів, необхідно користуватися
засобами індивідуального захисту.
Житловий дім запроектований з такою орієнтацією, щоб створити
екран для захисту від шуму дворову частину будівлі. Основні конструкції
житлового дома запроектовані із природних екологічно чистих матеріалів.
Будівля обладнана сміттєпроводом. Сміттєпровід внизу
закінчується в сміттєкамері бункером накопичувачем. Накопичуване сміття
висипають в сміттєві візки, завантажується в сміттєзбірні машини і вивозять на
міський полігон відходів. Сміттєкамера обладнана холодною і гарячою водою зі
змішувачем для промиття сміттєпроводу, обладнання і приміщення сміттєкамери.
Вона також обладнана трапом зі зливом води водовідведену каналізацію.
Газфекальні води скидаються по загальним міським мережам каналізації на очисні
споруди, де проходять повний цикл очистки і утилізації. В кухнях і санвузлах
передбачено природна вентиляція.
Пожежний захист - це комплекс організаційних заходів і
технічних засобів, направлених на застереження дій на людину небезпечних
факторів пожеж і обмеження матеріального збитку від нього. До них відносяться:
усунення причин пожеж, обмеження розповсюдження вогню, забезпечення евакуації
людей і майна із палаючого об’єкта, швидке розгортання тактичних пожежних
команд при гасінні пожежі.
Проектування ведеться згідно [12]. Запроектована будівля має
ІІ-ступінь вогнестійкості.
Будівля 90 квартир житлового дому запроектована таким шляхом,
щоб забезпечити вільний проїзд пожежних машин до осередку займання. Навколо
будівлі виконується магістральний пожежний господарсько-питний водопровід з
колодязями, в яких розміщені гідранти. До систем протипожежного
водозабезпечення будинку повинно бути забезпечено постійний доступ для пожежних
підрозділів і їх обладнання.
В конструкції стіни примінений утеплювач піноізол. Даний
утеплювач відноситься до групи з малою димоутворюючою здатністю і не виділяє
токсичних речовин, крім вуглекислого газу при температурі горіння до 500. При температурі до 300 займання утеплювача не проходить,
він тільки тліє. Канал сміттєпровода виготовлений із негорючого матеріалу. В
горі сміттєпровід має вихід на кровлю для провітрювання сміттєкамери і через
сміттєприйомні клапани видалити застою чогось повітря із сходинкових клітин, а
також диму у випадку пожежі. В лоджіях передбачено пожежну драбину та
протипожежні люки для евакуації людей. Зазор між сходовими маршами передбачено
100мм.
Двері на шляху евакуації відкриваються за напрямком виходу із
будинку.
Виходячи з приміщень ведуть безпосередньо на сходову клітину.
Вихід з будівлі передбачено через тамбур.
Вище вказані заходи і конструктивні рішення повністю
забезпечують пожежну безпеку даного об'єкта.
1.10 Охорона навколишнього середовища
Загальні дані по охороні навколишнього середовища.
В процесі зведення житлового 9-ти поверхового будинку в
м.Кременчук і подальшої його експлуатації здійснюється вплив на наступні
компоненти навколишнього природного середовища:
поверхневі і підземні води;
грунт;
рослинний покрив;
атмосферне повітря.
Вирішення проблеми охорони навколишнього середовища
заключається у виявленні джерел забруднення складу і кількості забруднюючих
речовин і, відповідно, визначенні комплексу заходів, які зводять до мінімуму
можливий вплив і його наслідки в процесі облаштування і експлуатації об’єкту.
В процесі зведення основними забруднювачами можуть бути:
супутні промислові води;
паливно-мастильні матеріали та продукти їх згорання.
Контроль якості підземних вод здійснюється у відповідності з
вимогами положення про охорону підземних вод.
Заходи по охороні водних ресурсів передбачають охорону
горизонтів із прісними водами у верхній частині геологічного розрізу родовища,
ґрунтових і поверхневих вод.
Збереження родючого шару грунту від забруднення в процесі
зведення повинно бути забезпечено шляхом зняття і складування його в кагати.
Використання родючого шару грунту для будівництва не допускається.
Рекультивація землі на майданчику бурової є заключним етапом будівництва і
включає два етапи:
технічний;
біологічний.
Після закінчення облаштування будівельного майданчика,
проводиться прибирання території від сміття і інших відходів. Будівельне сміття
вивозиться на існуюче звалище, узгоджене з землевпорядниками.
Побутові стоки надходять на очисні споруди біологічної
очистки.
Проектований будинок 90 квартирного житлового будинку
перебуває в житловому мікрорайоні, вилученому від основного промислового
виробництва.
Велике значення має конструктивне рішення будинку. Відповідно
до СниП ІІ-3-79 "Будівельна теплотехніка" всі розрахунки виконані по
нових нормах.
У конструкцію стіни уведений ефективний утеплювач -піноізол.
Даний утеплювач ставиться до групи з малою димостворюючою здатністю й не
виділяє токсичних речовин, крім вуглекислого газу при температурі горіння до
500 0С. Перекриття 9 поверху будинку утеплено керамзитобетоном, а покриття
-газобетоном. Ці заходи зберігають теплову енергію будинку в період його
експлуатації, дозволяючи економічніше витрачати енергетичні ресурси. Заощадити
теплову енергію так само дозволяє теплоізоляція мереж теплопостачання, що
одночасно зменшує ефект теплового забруднення ґрунту.
Будинок обладнаний сміттєпроводом. Сміттєпровід унизу
кінчається в сміттєбункером - накопичувачем. Накопичене сміття в бункері
висипає в сміттєві візки, поринає в стіттєзбиральні машини й вивозиться на
міський смітник відходів. Передбачені холодний і гарячий водопровід зі
змішувачем для промивання сміттєпроводу, устаткування й приміщення
сміттєкамери. Сміттєкамера обладнана трапом зі зливом води в хозфекальную
каналізацію. У підлозі передбачений змійовик опалення. У верху сміттєпровід має
вихід на покрівлю для провітрювання сміттєкамери й через сміттєприймальні
клапана видалення застояного повітря зі сходових кліток.
У будинку передбачені опалення й гаряче водопостачання з
магістральних теплових мереж з нижнім розведенням по підвалі. Приладами
опалення служать радіатори М-140-АО. Водопостачання житлового будинку
передбачено з міської мережі водопостачання з повним циклом очищення й
знезаражування води. Хозфекальні води скидаються по загальноміських мережах
каналізації на очисні спорудження, де проходять повний цикл очищення й
утилізації. У кухнях і санвузлах передбачена природна вентиляція.
Заходи по охороні навколишнього середовища.
Охорона та раціональне використання повітряного
середовища.
Поруч із будинком запроектована автодорога. Під час
будівництва об'єкта відбувається сильне забруднення навколишнього повітря,
внаслідок чого застосовують заходу щодо охорони атмосфери:
під час будівництва об'єкта, для того щоб скоротити
концентрацію забруднення повітря, переводять на електропривод як можна більша
кількість машин і механізмів. Не допускається робота двигунів " вхолосту
". Переобладнають бензинові двигуни машин на газові;
генеральним планом передбачені зелені насадження,
які будуть сприяти поліпшенню газового складу повітря і його очищенню. Так само
озеленення території веде до захисту будинку від міського шуму й шуму
автотранспорту дотримують правил перевезення, зберігання розвантаження сипучих
матеріалів.
Охорона і раціональне використання водних ресурсів.
Охорона поверхневих і підземних вод при будівництві та
експлуатації будівлі:
Збір і очистка госппобутових стоків на очисних спорудах
біологічної очистки продуктивністю 6м3/добу, з подальшим викидом
очищених стоків у яр;
На відкритих технологічних майданчиках передбачається
влаштування покриттів із бетону, щебеню, або збірних залізобетонних дорожніх
плит, по периметру майданчик оконтурюється бортовим каменем;
У процесі будівництва об'єкта буде використатися велика
кількість води (готування розчинів, бетонів, гасіння перевелися, і інші
технічні потреби),відходи якої при влученні в прилеглу водойму порушать
біологічна рівновага середовища. Внаслідок цього передбачається скидання
забруднених вод в існуючу мережу каналізації.
. Охорона і раціональне використання земель
Вертикальне планування ділянки виконується із врахуванням
максимального збереження існуючого рельєфу і підведення поверхневого стоку. При
будівництві будинку відбувається руйнування ґрунту. Це відбувається в ході
грабарств , при ритті котловану під фундаменти. Частина ґрунту завалюється
будівельним сміттям і відходами, тобто ґрунт виявляється ушкодженою. При
будівництві виділяються наступні види порушення земель:
зміна рельєфу за рахунок вертикального планування;
знищення й руйнування ґрунту й рослинності;
забруднення ґрунту сміттям, нафтопродуктами,
цементом, стічними водами, токсичними речовинами.
Внаслідок вище перерахованого застосовуються наступні заходи
по охороні земельних ресурсів:
складування знятої з будівельного майданчика ґрунту
й використання її надалі для озеленення, а надлишок, який залишився після
рекультивації порушених земель, застосовувати для вертикального планування
споруджуваного житлового мікрорайону;
будівельне сміття збирається в спеціальні бункери,
вивозиться й знищується;
після закінчення будівництва необхідно забрати все
сміття й зробити озеленення ділянки відповідно до проекту.
Для зменшення шкоди навколишньому середовищу при будівництві
і експлуатації родовища проектом передбачено:
планування території і оснащення виробництва системою збору і
утилізації стічних вод;
проведення по закінченні будівельних робіт рекультивації
земель.
Перед початком будівництва передбачається розчистка і
підготовка території із зняттям і складуванням верхнього родючого шару грунту з
наступною рекультивацією зайнятих земельних ділянок і приведення їх у стан,
належний для подальшого використання за призначенням.
. Заходи по уникненню шумового впливу
Заходи по зниженню шуму на будівельних майданчиках, а також
на території жилої забудови, потрібно передбачати перш за все при розробці
планувальних, технологічних і архітектурних рішень згідно Сніп ІІ-12-77.
Житловий будинок запроектований з такою орієнтацією, щоб
створити екран для захисту від шуму двірську частину будинку. Основні
конструкції житлового будинку запроектовані із природних екологічно чистих
матеріалів (силікатна цегла, збірні залізобетонні конструкції, гіпсові
перегородки, дерев'яні конструкції вікон, дверей, паперові шпалери, глазурована
плитка).
У такий спосіб основне забруднення навколишнього середовища
буде відбуватися в період будівництва будинку, але при дотриманні вказаних
заходів забруднення буде зведено до мінімуму. Забезпечується виконання вимог по
охороні навколишнього середовища, як при проектуванні даного об'єкта,
будівництві, так і експлуатації будинку.
1.11 Заходи по цивільній обороні
Аналіз можливих надзвичайних ситуацій на об’єкті будівництва
- житловому будинку у м. Кременчук
Згідно класифікації, надзвичайні ситуації загалом поділяються
на чотири типи - природного характеру, екзогенного, транспортні та техногенного
характеру.
Надзвичайною ситуацією згідно Закону України “Про захист
населення і територій від надзвичайних ситуацій природного та техногенного характеру
” називається порушення нормальних умов життя і діяльності людей,спричинене
аварією, катастрофою, стихійним лихом або іншою небезпечною подією, в тому
числі епідемією, епізоотією, яке призвело або може призвести до неможливості
проживання людей на даній території, здійснення там виробничої
діяльності,загибелі людей та (або) значних матеріальних втрат.
Природні надзвичайні ситуації можуть виникати в кварталу, що
підлягає благоустрою з природних причин: через коливання температурного режиму
(посилення навантаження на тепломережі, негативні наслідки через необережне
поводження з опалювальними приладами, окремі випадки обмороження людей). Сильні
снігопади, різке підвищення температури повітря можуть призвести до ускладнень
у русі транспорту, тим більше, що вул. Першотравнева передбачає доволі
інтенсивний рух транспорту. Також виникає небезпека, через утворення НС під час
очищення дахів та прилягаючих територій від випавшого снігу, та самовільного
опадання снігу з дахів, дерев, тощо.
Внаслідок відлиг і формування тало-дощових паводків або
раннього розвитку водопілля, небезпечні метеорологічні явища можуть обумовити
ускладнення в господарській діяльності по обслуговуванню житлового будинку по
вул. Перемоги. Кремнечуг (комунальне господарство, енергетика, зв'язок,
транспорт).
В безпосередній близькості від місця будівництва немає
водойм, і квартал забудови знаходиться на значній висоті від недалеко
розташованих ставків, тому загрози підтоплення не виникне.
В м. Кремнечузі існує декілька підприємств, ,які є техногенно
небезпечними об’єктами - Гірно-збагачувальний комбінат, Комбікормовий завод,
завод ЗБК що створює потенційно-небезпечні ситуації в м.Кремнечуг, при
аварійній ситуації на них. Також можливі НС створюються під час експлуатації
будинку, як то :забруднення вод стоками при аваріях на каналізаційних ділянках,
і інше.
Особливості фізико-географічних умов на території забудови ,
наявність розвиненої промисловості поблизу району, у тому числі з небезпечними
видами виробництва (ГЗК), значної кількості транспортних комунікацій
(чотириполосна транспортна вулиця Першотравнева), а також стан виробничого,
житлово-комунального фонду і водопровідно-каналізаційного господарства та
рівень соціально-економічного розвитку в цілому створюють постійно високий
рівень техногенної і природної небезпеки.
Наявність ГЗК заводу в кварталі забудови , заправних станцій,
концентрація на них агрегатів і установок великої потужності, використання у
виробництві потенційно-небезпечних речовин збільшує вірогідність виникнення
техногенних небезпек як то виливи пожежо-зриво небезпечних рідин, вибухи
посудин високого тиску, вибухи побутового газу, вибухи та перевищення ГКР в
повітрі та виливи в каналізацію небезпечних речовин, що застосовуються у
виробництві..
Підвищення стійкості об’єкта під час НС
Комплекс заходів щодо запобігання НС техногенного та
природного характеру включає:
організаційні заходи;
організаційно-економічні заходи;
інженерно-технічні заходи;
спеціальні заходи.
З метою запобігання виникненню надзвичайних ситуацій,
відверненню або пом’якшенню їх наслідків центральні та місцеві органи
виконавчої влади, органи місцевого самоврядування, підприємства, установи та
організації організовують та здійснюють:
проведення оцінки ризиків виникнення надзвичайних ситуацій;
прогнозування виникнення надзвичайних ситуацій;
своєчасне оповіщення та достовірне інформування населення
мікрорайону Сади 1 про загрозу або виникнення надзвичайних ситуацій, розвиток
подій, методи та способи захисту, вжиття заходів щодо забезпечення безпеки;
спостереження та лабораторний контроль;
комплекс заходів інженерного, медичного, психологічного,
біологічного, радіаційного, хімічного та екологічного захисту населення
мікрорайону Сади 1 і територій;
забезпечення готовності захисних споруд цивільного захисту
для укриття населення у разі виникнення надзвичайних ситуацій (в цокольних
приміщення будівель та заводів);
створення, підготовку та належне підтримання в готовності до
дій у надзвичайних ситуаціях необхідних органів управління та оптимально
достатньої кількості сил і засобів цивільного захисту;
підготовку населення до дій в умовах надзвичайних ситуацій.
Підвищення стійкості багатоповерхового житлового будинку під
час будівництва і експлуатації по вул.Першотравневій у м.Кременчук, можливе при
запобіганні виникнення таких ситуацій. Запобігання надзвичайним ситуаціям- це
комплекс заходів, що проводиться завчасно і спрямовується на максимально
можливе зменшення ризику їх виникнення, а також на збереження життя та здоров’я
людей, зниження розмірів збитків у природному середовищі і матеріальних втрат у
разі їх виникнення.
Для підвищення стійкості житлового будинку, під час НС
природного характеру, через коливання температурного режиму , необхідно
забезпечувати не замерзання опалювальних приладів та рідин в системі опалення, шляхом
дотримання необхідних температур експлуатації, дотриманням глибини прокладання
комунікацій і утеплення їх.
Запобігання виникнення НС під час сильних снігопадів
необхідно забезпечення комунальних служб м.Кремнечуга посадовими інструкціями,
для завчасного очищення вулиць від снігу і ожеледі, забезпечення вуличного
освітлення в темний час доби, установлення додаткових роз’яснювальних знаків в
необхідних місцях.
Також необхідно проводити перевірки про стан уже створених
запобіжних заходів, для забезпечення їх нормальної роботи під час НС,
забезпечити нормальний робочий стан ливневої каналізації, проводити
роз’яснювальні бесіди з комунальними службами і громадянами, про недопущення
захворювання, пошкодження систем ливневої каналізації ; про недопущення вирубування
дерев і кущів на схилах. Також необхідне грамотне вирішення питань відведення
дощових та господарських вод, при експлуатації і будівництві як даного
житлового будинку, так і прилягаючих територій.
Для підвищення стійкості будинку під час техногенних
ситуацій, запроектований цокольний поверх, що розрахована як захисний бункер із
достатнім рівнем захисних і міцнісних властивостей конструкцій будівлі. Також
необхідно проводити бесіди в громадських закладах, школах і т.д. про поведінку
населення під час НС та захист населення із забезпеченням засобами
індивідуального захисту, вказання шляхів евакуації та призначення керівників
загонів по реагуванню з НС.
Діяльність щодо запобігання надзвичайним ситуаціям має
пріоритет у порівнянні з іншими видами робіт із протидії цим ситуаціям. Це
обумовлено тим, що соціально-економічні результати превентивних дій щодо
відвернення надзвичайних ситуацій та збитків, у більшості випадків, є більш
важливими та ефективними для громадян, суспільства і держави, ніж їх ліквідація.
Для забезпечення нормальних умов і запобігання НС при
будівництві та проектування кварталів, важливе значення має зонування
територій, та проектування генеральних планів міст, із всебічним обговоренням
та дослідження можливих зон виникнення НС. Необхідне врахування розташування
сельбищ них зон відносно промислових та агропромислових, створення великої
кількості зелених насаджень, особливо для відділення житлових та прибудинкових
територій від автомобільних доріг та різних підприємств.
Дуже важливий захід по підвищенню стійкості будівель та
територій, під час виникнення НС є спорудження штучних водойм. В сукупності із
природними водоймами, вони створюють достатній рівень води для гасіння пожеж,
дегазації, дезактивації територій під час НС.
РОЗДІЛ
2. РОЗРАХУНКОВО-КОНСТРУКТИВНА
ЧАСТИНА
2.1
Розрахунок та конструювання великорозмірних залізобетонних елементів сходової
клітини.
2.1.1
Вихідні дані
В даному дипломному проекті потрібно розрахувати сходовий
марш з опалубочними розмірами за серією 1.151-1 вип.1 житлового будинку в м.
Кременчук, плитної конструкції без фризових східців, із важкого бетону класу по
міцності на стиск С25/30 з об’ємною вагою 2500кг/м3.
2.1.2 Розміри та маса елементів
Сталь для робочої арматури приймаємо класу А400С
Монтажна арматура класу А240
Зварні сітки виконуються з арматурного дроту класу В500
Розрахункові опори визначені у відповідності з [16]
2.1.3
Матеріали
Для класу бетону С25/30b=17МПа Rbt=1,2МПа (таблиця13
[16]
=0,9 коефіцієнт умов роботи , таблиця 15 [16]
Для сталі класу А400Сs=355МПа - для 6-8 мм, Rs=365МПа
- для 10-40 мм , таблиця 22 [16]
Для сталі класу В500 Rs=375МПа , таблиця 22 [16] -
3ммs=365МПа , таблиця 22 [16] - 4ммs=360МПа , таблиця 22
[16] - 5мм
.1.4
Тимчасове навантаження
Рівномірно розподілена рn=3кПа [8табл. 6.2]з
коефіцієнтом надійності по навантаженню 1,2, [8]
2.2 Розрахунок та конструювання маршу
СМ-28-12-6П
Розрахункова схема маршу
Визначення розрахункового прогону
L0=2400-10-16-
2.2.1 Визначення характеристичних та граничних розрахункових
навантажень на 1 м2горизонтальної проекції маршу.
Таблиця 2.2.1
Найменування
навантаження
|
Характе-ристичне
|
Коефіцієнт
|
Граничне Розрахункове навантаження
|
1. Навантаження від
власної ваги 15/2,31*0,95=6,17
|
6,17
|
1,1
|
6,79
|
2. Навантаження від
маси огорожі 0,28/2,31*0,95=0,115
|
0,115
|
1,05
|
0,121
|
3. Корисне
навантаження 3,0/2,31*1,15=1,4
|
1,4
|
1,2
|
1,68
|
4. Тимчасове
короткочасне
|
1,69
|
1,2
|
2,03
|
Разом
|
9,38
|
|
10,74
|
.2.2 Визначення нормативних та розрахункових навантажень на 1
м.пог.горизонтальної проекції маршу.
Ухил маршу характеризується величинами:
tgα=14/23.1=0.604, α=31°13’, соsα=0.855.
Навантаження на 1м довжини маршу, діючі по нормалі до його
осі:
Розрахункове повне q=10,74*1,2*0,855=11,02кН/м;
Нормативне повне qп=9,38*1,2*0,855=9,62кН/м;
Нормативне довготривале діюче qпl=7,68*1,2*0,855=7,88кН/м;
Нормативне короткочасне qп, Sп=1,69*1,2*0,855=1,73кН/м.
.2.3 Визначення розрахункових зусиль М та Q.
Розрахунковий згинальний момент
Ммах=
Розрахункова поперечна сила
Qмах=
де - розрахункове навантаження (кн./м)
- розрахунковий прогін сходового маршу
.2.4 Визначення потрібної площі перерізу повздовжньої робочої
арматури маршу.
Розрахунковий переріз маршу.
Приймаємо =25мм.
Робоча висота маршу h0=h-=122-25=97мм.
де h - висота перерізу, мм
- захисний шар бетону, мм
Визначення перерізу робочої арматури
А0=
де М - розрахунковий вигиний момент , Нм;b -
розрахунковий опір бетону стику, Па;
- коефіцієнт умов роботи ;- ширина перерізу, м;0
- робоча висота перерізу, м;
Чому відповідає =0,043 , (таблиця 3,1;3);
Аs=
де - відносна висота стисненої зони бетону;- ширина перерізу,
мм;0 - робоча висота перерізу, см;b - розрахунковий опір
бетону стику, мПа;s - розрахунковий опір арматури розтягу, мПа;
- коефіцієнт умов роботи;
За сортаментом приймаємо 7 Ø8
А400Сз Аs=3.52см2
Поточна робоча висота перерізу
h0=
де h- висота
перерізу, см- діаметр арматури, см
.2.5 Розрахунок маршу
по похилим перерізам
Поперечна сила на
опорі Qмах=12,73кН.
0,6·Rbt··b·h0=0.6·1.15·106·0.9·0.1017=65902Н>Qmax*cos=12370*0.855=10576H
де Rbt - розрахунковий опір бетону розтягу, МПа;
- коефіцієнт умов роботи;
b - ширина перерізу,
м;0 - робоча висота перерізу, см;max - розрахункова
поперечна сила, кН; - косинус кута нахилу маршу;
Отже поперечна
арматура з розрахунку не потрібна.
.2.6 Розрахунок маршу
на монтажні зусилля під час монтажу та складування
Розрахункова схема
маршу має вигляд.
Розрахунковий прогін 2720-2*200=2320мм.
При визначені
розрахункового навантаження враховуємо вагу маршу з коефіцієнтом динамічності =1,4
де G - маса
маршу
Розрахунковий
згинальний момент одно прогонної балки прогоном =2,32
Опорний згинальний
момент.
Згинальний момент в
прогоні М=М0-МОП=6,09-0,181=5,909кН*м
де М0
- розрахунковий вигиний момент, кН*м
МОП -
опорний вигиний момент, кН*м
Несуча здатність при
70% розрахункової міцності бетону
Ф=Rb*b2*b*h*I*A0
де I -
коефіцієнт який враховує недостатню розрахункову міцність бетону
b2 -
коефіцієнт умов роботи
I=0,7; b2=1,
так як навантаження короткодіюче.
чому відповідає Ао=0,053
, (таблиця 3,1;3)
Ф=17*106*1*1,2*0,10172*0,7*0,053=7828н*м>M=5909н*м
Міцність маршу на
монтажу зусилля забезпечена
.2.7 Визначення
перерізу монтажних петель.
При витягуванні маршу
з касети робочих монтажних петель зусилля, яке сприймається монтажною петлею:
монтажні петлі
приймаємо з арматури класу А240переріз петлі:
А1=
Приймаємо петля з
арматури 10А240з площею перерізу Аs=0,785см2
.3 Розрахунок і
конструюванні основ і фундаментів

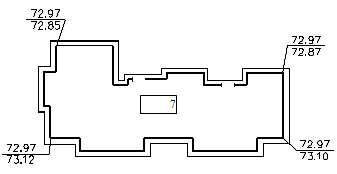

Мал.3.1. План ділянки
2.3.1 Оцінка
інженерно-геологічних умов
Для обумовленого
вибору припустимих варіантів основ та фундаментів, а також глибини закладання
фундаментів, по результатам інженерно-геологічних досліджень проводять
різносторонню оцінку інженерно-геологічних умов (дані про вигляд грунту, його
щільність, ступені вологості, попередня і кінцева оцінка просадочності та
набухання, засолення, вивітрювання, заторфованості, замулення та ін.).
Визначаємо
розрахунковий опір грунту основи, яка використовується для попереднього, а у
деяких випадках, кінцевого визначення розмірів фундаменту.
ІГЕ1 -
грунтово-рослинний шар. товщиною 0,9 - 1м. Непридатний як природна основа, при
влаштуванні фундаменту його слід зняти і використати для рекультивації земель.
ІГЕ2 - суглинок
твердий, товщиною 2,3-2,4 м.
визначаємо число
пластичності
- за табл. Б11[27] - суглинок.
) визначаємо коефіцієнт пористості суглинку
Відповідно до [27], таб.
Б18.
) визначаємо
щільність грунту в сухому стані
г/см3,
4) визначаємо
коефіцієнт водонасичення грунту
,
5) визначаємо
вологість грунту при коефіцієнті водонасичення Sr=0.42
6) визначаємо
показник текучості суглинку
Суглинок твердий (за
табл. Б14 [22])
) визначаємо показник
текучості суглинку при Sr=0.42
- суглинок твердий.
8) визначимо
коефіцієнт пористості суглинку при його вологості на межі текучості
Суглинок
тугопластичний
) визначимо показник
ІSS для висновку про набухання грунту
- суглинок посадочний і ненабухаючий (за табл.Б15,Б16
[27])
10) Так як - грунт до мулів не відноситься.
Відомостей про ,
засоленість, вміст органічних речовин, мулистість, заторфованість не має.
) повна назва грунту
- суглинок твердий, у замоклому стані твердий, ненабухаючий.
) визначаємо
попереднє значення розрахункового опору грунту
кПа (за табл. 3 ст.37 [14]) - грунт
може служити природною основою фундаментів.
ІГЕ3 - суглинок
твердий, товщиною 2,7 м.
визначаємо число
пластичності
- за табл. Б11[27] - суглинок
) визначаємо коефіціент пористості суглинку
Відповідно до [27], таб.
Б18.
) визначаємо
щільність грунту в сухому стані
г/см3,
4) визначаємо
коефіцієнт водонасичення грунту
5) визначаємо
вологість грунту при коефіцієнті водонасичення Sr=0.52
6) визначаємо
показник текучості суглинку
-
Суглинок твердий (за
табл. Б14 [27])
) визначаємо показник
текучості суглинку при Sr=0.52
- суглинок твердий.
8) визначимо
коефіцієнт пористості суглинку при його вологості на межі текучості
9) визначимо показник
ІSS для висновку про просадочність і набухання
грунту
- суглинок просадочний і ненабухаючий (за
табл.Б15,Б16 [27)
10) Так як - грунт до мулів не відноситься.
Відомостей про ,
засоленість, вміст органічних речовин, мулистість, заторфованість не має.
) повна назва грунту
- суглинок твердий, у замоклому стані твердий, непросадочний,
ненабухаючий.
) визначаємо
попереднє значення розрахункового опору грунту.
кПа (за табл. 3 ст.37 [14]) - грунт
може служити природною основою фундаментів.
ІГЕ4 - суглинок
напівтвердий, товщиною 2,2-2,4 м.
) визначаємо число
пластичності
- за табл. Б11[27] - суглинок
) визначаємо коефіцієнт пористості суглинку
Відповідно до [27], таб.
Б18.
) визначаємо
щільність грунту в сухому стані
г/см3,
4) визначаємо
коефіцієнт водонасичення грунту
5) визначаємо
вологість грунту при коефіцієнті водонасичення Sr=0.63
6) визначаємо
показник текучості суглинку
-
Суглинок твердий (за
табл. Б14 [27])
) визначаємо показник
текучості суглинку при Sr=0.63
- суглинок напівтвердий.
8) визначимо
коефіцієнт пористості суглинку при його вологості на межі текучості
9) визначимо показник
ІSS для висновку про просадочність і набухання грунту
- суглинок непросадочний і ненабухаючий (за
табл.Б15,Б16 [27])
10) Так як - грунт до ілу не відноситься.
Відомостей про ,
засоленість, вміст органічних речовин, мулистість, заторфованість не має.
) повна назва грунту
- суглинок напівтвердий, у замоклому стані напівтвердий,
непросадочний, ненабухаючий.
) визначаємо
попереднє значення розрахункового опору грунту.
кПа (за табл. 3 ст.37 [14]) - грунт
може служити природною основою фундаментів.
ІГЕ5 - суглинок
тугопластичний напівтвердий, товщиною 1,5-1,6 м.
) визначаємо число
пластичності
- за табл. Б11[27] - суглинок
) визначаємо коефіціент пористості суглинку
Відповідно до [27], таб.
Б18.
) визначаємо
щільність грунту в сухому стані
г/см3,
4) визначаємо
коефіцієнт водонасичення грунту
5) визначаємо
вологість грунту при коефіцієнті водонасичення Sr=0,7
6) визначаємо
показник текучості суглинку
-
Суглинок
тугопластичний (за табл. Б14 [27])
) визначаємо показник
текучості суглинку при Sr=0.7
- суглинок напівтвердий.
8) визначимо
коефіцієнт пористості суглинку при його вологості на межі текучості
9) визначимо показник
ІSS для висновку про просадочність і набухання грунту
- суглинок непросадочний і ненабухаючий (за
табл.Б15,Б16 [27])
10) Так як - грунт не відноситься до ілу.
Відомостей про ,
засоленість, вміст органічних речовин, мулистість, заторфованість не має.
) повна назва грунту
- суглинок тугопластичний, у замоклому стані напівтвердий,
непросадочний, ненабухаючий.
) визначаємо
попереднє значення розрахункового опору грунту.
кПа (за табл. 3 ст.37 [14]) - грунт
може служити природною основою фундаментів.
ІГЕ6 - пройдений
суглинок твердий, товщиною 2,1-2,3 м.
визначаємо число
пластичності
- за табл. Б11[27] - суглинок
) визначаємо коефіцієнт пористості суглинку
Відповідно до [27], таб.
Б18.
) визначаємо
щільність грунту в сухому стані
г/см3,
4) визначаємо
коефіцієнт водонасичення грунту
5) визначаємо
вологість грунту при коефіцієнті водонасичення Sr=0,78
6) визначаємо
показник текучості суглинку
Суглинок
м’якопластичний (за табл. Б14 [27])
) визначаємо показник
текучості суглинку при Sr=0.78
- суглинок м’якопластичний.
8) визначимо
коефіцієнт пористості суглинку при його вологості на межі текучості
9) визначимо показник
ІSS для висновку про просадочність і набухання грунту
- суглинок непросадочний і ненабухаючий (за
табл.Б15,Б16 [27])
10) Так як - грунт до ілу не відноситься.
Відомостей про ,
засоленість, вміст органічних речовин, мулистість, заторфованість не має.
) повна назва грунту
- суглинок м'якопластичний, у замоклому стані м’якопластичний,
непросадочний, ненабухаючий.
) визначаємо
попереднє значення розрахункового опору грунту.
кПа (за табл. 3 ст.37 [14]) - грунт
може служити природною основою фундаментів.
Визначення типу
грунтових умов за просадочністю:
Так як 2шар грунту
посадочний необхідно виконати розрахунок на просадочність. Його виконуємо в
такій послідовності:
а) обчислюємо
щільність природного і водонасиченого грунту за його щільністю
у природному стані:
після зволоження до
ступеня вологості Sr=0.9:
де g=9,81м/с2
- прискорення вільного падіння;
б) визначаємо тиск на
рівні підошви кожного з виділених шарів грунту:
від ваги природного
грунту
від ваги замоклого
грунту
в) будуємо графік
залежності вказаних тисків від глибини (мал.2.4). Результати розрахунків
наводимо в табл.2.3.1
мал.2.3. Епюра тиску
від власної ваги природного грунту(І) та ваги замоклого грунту(ІІ)
Таблиця 2.3.1.
№ п/п
|
Грунт
|
Потужність шару h,
м
|
Питома вага грунту, кН/м3
|
Тиск на рівні підошви шару
грунту, кПа
|
|
|
|
Природного γ
|
Водонасиченого γеq
|
Природного σzg
|
Замоклого σzg.eq
|
1
|
Грунтово-рослинний
і гумусований суглинок
|
1,0
|
15,5
|
18,4
|
15,5
|
18,4
|
2
|
Суглинок лесовий
|
2,4
|
15,5
|
18,9
|
52,7
|
61,4
|
3
|
Суглинок лесовий
|
2,7
|
16,8
|
18,7
|
98,1
|
111,5
|
4
|
Суглинок лесовий
|
2,2
|
17,5
|
18,6
|
136,6
|
152,8
|
5
|
Суглинок лесовий
|
1,5
|
18,7
|
19,3
|
164,6
|
182,1
|
6
|
Суглинок лесовий
пройдений
|
2,1
|
18,3
|
19,5
|
203,1
|
221,6
|
г) просідання від власної ваги замоклого лесового грунту
відбуватиметься в другому шарі, починаючи з глибини, де тиск від власної ваги
замоклого грунту РSl2= 33,9 кПа. Це станеться на глибині, яку
знайдемо з рівняння:
Звідки х=0.84 м. Від цього рівня до підошви шару 2 буде
1,56м. Просідання від власної ваги розвиватиметься в товщі цього шару товщиною 1,56м. Середній тиск від власної ваги
замоклого грунту становитиме (33,9+61,36)/2=47,63кПа. Тоді за графіком [мал.1.8, 41], знаходимо відносну просадковість, яка відповідатиме
середньому тиску εsl=1.45%. Тоді за [формулою 1,16, 37] маємо: Ssl,g=1,56*1.45*1.0=2,26см
д) робимо висновок, що грунтові умови за просадковістю можна
віднести до І типу, бо величина просідання від власної ваги не перевищує 5см.
Решта шарів лесового грунту не здатна просідати від власної
ваги, бо тиск від замоклого грунту, що діє в них, не перевищує відповідних
тисків просадковості.
2.3.2
Збір навантажень, діючих на фундамент.
Постійні та тимчасові навантаження збираються на вантажну
площу, приймаємо згідно статичної схеми будівлі.
Мал.2.3.1.2Вантажна площа для зовнішньої стіни.
Визначимо вагу стіни з утеплювачем з вирахуванням віконних
прорізів:
qст= (Аст -Аок).dст.gст+(Аут - Аок).dут.gут
де Аст= 2.73.28.35=77.40 м2
- площа стіни;
Авік= 10∙(1.5∙1.4)=21 м2 -
площа вікон;
dст=0.5 м - товщина стіни;
gст=18 кН/м3 - власна вага
матеріалу стіни;
Аут= 2.73.27.25=74.4 м2 -
площа утеплювача;
dст=0.1 м - товщина утеплювача;
gст=1.6 кН/м3 - власна вага
матеріалу утеплювача;
qст=(77.40-21).0.5.18+(74.4-21).0.1.1.6
=516.14 кН/м3
Таблиця2.3.1.2
Збір навантажень на зовнішню стіну
№ п/п
|
Вид навантаження та
розрахунок
|
Коефіцієнт по
навантаженню
|
Розрахункове
навантаження кН/м
|
|
|
|
I гр.
|
II гр.
|
1
|
2
|
3
|
4
|
5
|
1
|
Постійне
навантаження Вантажна площа Агр =2,73х2,4=6,55м2
Покриття: а) 4 шари руберойду на бітумній мастиці d=0.02м; g=6 кН/м3;
g=0.02.6.6.55=0.79 кН б) Стяжка
з цементно-піщаного розчину d=0.03м; g=18 кН/м3; g=0.03.18.6.55=3.54
кН в) Утеплювач - мінераловатні плити d=0.2м;
g=1 кН/м3; g=0.18.1.6.55=1.18 кН г) 1 шар руберойду d=0.005м; g=6 кН/м3;
g=0.005.6.6.55=0.20 кН е) плита
перекриття d=0.12м; g=25 кН/м3; g=0.2.25.6.55=19.65 кН
|
1.3 1.3 1.3 1.1 1.3
|
1.03 4.6 1.53 0.22
25.55
|
0.79 3.54 1.18 0.20 19.65
|
2
|
2. Горищне
перекриття: а) Стяжка з цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м3;
g=0.03.18.6.55=3.54 кН б)
Керамзитобетон d=0.07м; g=8 кН/м3; g=0.07.8.6.55=3.67
кН в) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.6.55=19.65 кН
|
1.3 1.3 1.3
|
4.60 4.77 25.55
|
3.54 3.67 19.65
|
3
|
1,3 1,3
1,3 1,3
|
0.21 0.12 4.95
25.55
|
0.16 0.092 3.81
19.65
|
Всього від
перекриття 1-9 поверху
|
277,47
|
213,39
|
4
|
Перекриття над
підвалом а) Лінолеум d=0.002м; g=12 кН/м3 g=0.002.12.6.55=0.16
кН б) Прошарок з холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м3;
g=0.001.14.6.55=0.092 кН в)
Легкий бетон класу В5 d=0.07м; g=6 кН/м3; g=0.07.6.6.55=3.81
кН г) шар ізолу на бітумній мастиці d=0.005м;
g=14 кН/м3; g=0.005.14.6.55=0,459 кН д) Стяжка з
цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м3; g=0.03.18.6.55=3.54
кН е) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.6.55=19,65 кН
|
1,3 1,3
1,3 1,3 1,3 1.3
|
0.21 0.12 4.95
0,6 4,6 25.55
|
0.16 0.092 3.81
0,459 3,54 19.65
|
5
|
Вага стіни
|
1,1
|
567,8
|
516,14
|
6
|
Вага перегородки d=0.08м; g=10 кН/м3; g=0.08.10.2.4∙10=19,2 кН
|
1.3
|
24,96
|
19,2
|
Всього
|
|
896,54
|
798,86
|
7
|
Тимчасове
навантаження Довготривала тимчасова а) сніг: m=1; Sо=1 кН/м2 g=1.6.55=6.55
кН б) кориснеg=2 кН/м2; g=2.6,55=13.1 кН
|
1,4 1,3
|
9.17 17.03
|
6.55 13.1
|
Всього
|
26.2
|
19.65
|
Всього
|
922,74
|
818,51
|
Всього навантаження на 1 п.м. на позначці -1,200
а) для Iграничного стану NI=922,74 кН
б) для IIграничного стануNII=818,51кН
Мал.2.3.1.3 Вантажна площа для внутрішньої стіни.
Таблица 2.3.1.3
Збір навантажень на внутрішню стіну
№ п/п
|
Вид навантаження та
розрахунок
|
Коефіцієнт по
навантаженню
|
Розрахункове
навантаження кН/м
|
|
|
|
I гр.
|
II гр.
|
1
|
2
|
3
|
4
|
5
|
1
|
Постійне
навантаження Вантажна площа Агр =10,04х1,0=10,04м2
Покриття: а) 4 шари руберойду на бітумній мастиціd=0.02м; g=6 кН/м3;
g=0.02.6.10.04=1.2 кН б) стяжка
із цементно-піщаного розчину d=0.03м; g=18 кН/м3; g=0.03.18.10.04=5.42 кН
|
1.3 1.3
|
1.56 7.05
|
1.2 5.42
|
|
в) утеплювач -
мінераловатні плити d=0.2м; g=1 кН/м3; g=0.18.1.10.04=1.81
кН г) 1 шар руберойду d=0.005м; g=6 кН/м3; g=0.005.6.10.04=0.30
кН е) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.10.04=30.12 кН
|
1.3 1.1 1.3
|
2.35 0.33 39.16
|
1.81 0.30 30.12
|
2
|
2. Горищне
перекриття: а) Стяжка із цементно-піщаним розчином М 150 d=0.03м; g=18 кН/м3;
g=0.03.18.10.04=5.42 кН б)
Керамзитобетон d=0.07м; g=8 кН/м3; g=0.07.8.10.04=3.67
кН в) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.10.04=30.12 кН
|
1.3 1.3 1.3
|
7.05 7.3 39.16
|
5.42 5.62 30.12
|
3
|
Міжповерхове
перекриття: а) Лінолеум d=0.002м; g=12 кН/м3 g=0.002.12.10.04=0.24
кН б) Прошарок із холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м3;
g=0.001.14.10.04=0.14 кН в)
Легкий бетон класу В 3.5 d=0.097м; g=6 кН/м3; g=0.097.6.10.03=5.84
кН г) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.10.04=30.12 кН
|
1,3 1,3 1,3 1,3
|
0.31 0.18 7.60 39.16
|
0.24 0.14 5.84 30.12
|
|
Всього від
перекриття 1-9 поверхів
|
|
425,25
|
327,06
|
4
|
Перекриття над
підвалом а) Лінолеум d=0.002м; g=12 кН/м3 g=0.002.12.6.55=0.16
кН б) Прошарок з холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м3;
g=0.001.14.6.55=0.092 кН в)
Легкий бетон класу В5 d=0.07м; g=6 кН/м3; g=0.07.6.6.55=3.81
кН г) шар ізолу на бітумній мастиці d=0.005м;
g=14 кН/м3; g=0.005.14.6.55=0,459 кН д) Стяжка з
цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м3; g=0.03.18.6.55=3.54
кН е) плита перекриття d=0.20м; g=25 кН/м3; g=0.2.25.6.55=19,65 кН
|
1,3 1,3 1,3 1,3 1,3 1.3
|
0.21 0.12 4.95
0,6 4,6 25.55
|
0.16 0.092 3.81
0,459 3,54 19.65
|
5
|
Вага стіни
|
1,1
|
211.22
|
192.02
|
6
|
Вага перегородки d=0.08м; g=10 кН/м3; g=0.08.10.1*10=8 кН
|
1.3
|
10,4
|
8
|
Всього
|
747.13
|
601.68
|
7
|
Тимчасове
навантаження Довготривала тимчасова а) снег: m=1; Sо=1 кН/м2 g=1.10.04=10.04
кН б) кориснеg=2 кН/м2; g=2.10.04=20.08 кН
|
1,4 1,3
|
14.06 26.10
|
10.04 20.08
|
Всього
|
40.16
|
30.12
|
Всього
|
787.29
|
631.8
|
Всього навантаження на 1 п.м. на позначці -1,200
а) для Iграничного стануNI=787.29 кН
б) для IIграничного стануNII=631.8 кН
2.3.3 Вибір глибини закладання фундаменту
Згідно з пунктом 2.25 [14]:
Глибина закладання фундаментів повинна прийматися згідно з:
від призначення і конструктивних особливостей проектуємої
будівлі, навантажень і впливу на його фундаменти;
від глибини залягання фундаментів примикаючих будівель, а
також глибини прокладки інженерних комунікацій;
від існуючого і проектуемого рельєфу забудованої території;
від інженерно-геологічних умов площі забудови;
гідрогеологічних умов площі і можливості її заміни в процесі
будівництва і експлуатації будівлі;
можливого розмиву грунту біля опор будівель, які проектуються
в руслах річок;
глибини сезонного промерзання грунтів.
. Визначаємо позначку підошви фундаменту виходячи з глибини
промерзання ґрунту.
Розрахункова глибина сезонного промерзання гранту:
м ,
де - нормативна глибина промерзання (для Кременчука м)[10];
- коефіцієнт, який призначається за табл.1 [14],
м
. Визначаємо позначку підошви фундаменту виходячи з грунтових
умов.
м, що відповідає абсолютній позначці м
Будівля житлова, тому нульова позначка складає:
м
. Позначка підошви фундаменту виходячи з конструктивних умов.
м
. Поруч з будівлею, що проектується сусідніх будівель і
споруд немає, комунікацій глибше 1 м від поверхні землі немає.
. Рівень ґрунтових вод на позначці нижче підошви фундаменту.
Позначку підошви фундаменту призначаємо виходячи з
конструктивних умов 71,35 м.
Мінімальна глибина закладання фундаменту складає:
м
Максимальна глибина закладання фундаменту:
м
2.3.4
Розрахунок фундаментів у пробитих свердловинах
2.3.4.1. Визначення параметрів фундаменту під зовнішню стіну
. З конструктивних міркувань приймаємо один фундамент
діаметром bp=0,5 м, об`єм втрамбованого
щебня Vщ=1,5 м3. Глибину
закладення розтвірка приймаємо dр=1,55 м. Висоту фундаменту приймаємо 6 м, причому в другому
шарі знаходиться частина фундаменту довжиною 1,78 м, а в третьому - lp=4,22 м.
2. Відстань між осями сусідніх фундаментів має біти не менше
за 3* bp=3*0,5=1,5м. Приймаємо
відстань між фундаментами 2м. Висоту фундаменту приймаємо з умови повного
прорізання слабкого шару 2. Маса трамбівки Q=3.8т, діаметр 0,5м.
. Визначимо параметри уширення:
форма уширення приймається у вигляді шару rуш=hуш (за п.2.31 [13]):
.
геометричні характеристики уширення:
;
.
. Визначимо параметри зони ущільнення:
щільність сухого грунту
,т/м3
де Sr=0,52;
Геометричні характеристики зони ущільнення:
м,
м
м2
. Визначимо несучу здатність основи і розрахункове
навантаження, допустиме на фундамент, по несучій здатності жорсткого матеріалу.
кН,
де м2;
-кН/м2 для жорсткого бетону;
.
кН
де .
. Визначимо несучу здатність основи і розрахункове
навантаження, допустиме на фундамент, по несучій здатності ущільненого шару.
,
де R=2437 кПа - розрахунковий опір (за табл.1, [13]);
- коефіцієнти;
Ауш=1,58 м2 - площа уширення;
U=3,14*bр=3,14*0,6=1,884 м;
f1=40,43 кПа, f2=35 кПа,- розрахункові опори бічної поверхні
(за табл.2 [13]); h1=1,78 м; h2=4,22м; - висоти кожного шару грунта в межах висоти фундаменту.
кН,
кН,
7. Визначимо несучу здатність основи і розрахункове
навантаження, допустиме на фундамент, по несучій здатності підстилаючого шару.
,
де к=1 - коефіцієнт, який приймають рівним одиниці, якщо
показники міцності грунту основи визначені за лабораторними випробуваннями;
γс1 =1,2 - коефіцієнт умов роботи
грунту, приймається згідно [табл.3 14];
γс2 =1,086 - коефіцієнт умов роботи
грунту, приймається згідно [табл.3 18];
Мq , Мс
Мγ
коефіцієнти за табл.4 [14]
залежно від величини кута внутрішнього тертя основи φІІ;1 - наведена глибина закладання фундаменту від підлоги
підвалу, яку визначають за формулою:
де hS, hсf
- відповідно товщина шару грунту вище підошви фундаменту з боку підвалу та
товщина конструкції підошви фундаменту, м;
γІІ’, γсf
- відповідно питома вага грунту і конструкції підлоги, кН/м3;b
- глибина підвалу (відстань від поверхні грунту до рівня підлоги підвалу), м;
сІІ -
питоме зчеплення грунту основи фундаменту, кПа.
- за табл.4 [18] при ;
кН/м3 - питома вага ІГЕ-3 - згідно
завдання;
кН/м3
м; м;м.
=652,6кПа
кН.
Розрахункове
навантаження на фундамент дорівнює:
кН,
Максимальна відстань,
якої треба дотримуватись між сусідніми фундаментами, дорівнює lw=5634.4/922,74=5,7м, приймаємоlw= 5,5м, мінімальне значення lw=3* bp=3*0,5=1,5м.
Розрахункове
навантаження на фундамент при lw= 5,5м становить:
кН
.3.4.2. Розрахунок
фундаменту по другому граничному стану під зовнішню стіну
.Осідання фундаменту
визначаємо за схемою двошарової основи за формулою 4.100[38].
Основу розділимо на
два шари: верхній з підошвою на рівні низу розширення lp=6.78м і
нижній товщиною - 0,5хlp=0,5х6,78=3,39м.
У свою чергу верхній
шар складається з двох прошарків грунту:
І прошарок - h=1,78м,
Е=10МПа, ν=0,35,
G=10/2*(1+0,35)=3,7МПа;
ІІ прошарок -
h=2,31м, Е=15МПа, ν=0,35, G=15/2*(1+0,35)=5,55МПа.
Нижній шар
складається з трьох прошарків грунту:
І прошарок
(ущільнений) - hS=1,21м, Е=19МПа (за табл. 3 дод.1[14] при ρds=1,65т/м3 за формулою 4.60[36] і е=0,86), ν=0,35,
G=19/2*(1+0,35)=7,03МПа;
ІІ прошарок -
h=0.71м, Е=15МПа, ν=0,35, G=15/2*(1+0,35)=5,55МПа;
ІІІ прошарок -
h=1,21м, Е=14МПа, ν=0,35, G=14/2*(1+0,35)=5,19МПа;
МПа
МПа
Визначити осідання
можна за формулою 4.100 [36] можна за умов: 1) ,
,9<5634,4; 2)hк/bм>5
6/0,5=12>5, 3) , .
Усі умови виконано, тому осідання фундаменту визначаємо за формулою 4.100:
смсм
(дод.4[18]) отже умова розрахунку за другим граничним станом задовольняється.
.3.4.3. Визначення
параметрів фундаменту під внутрішню стіну
. З конструктивних
міркувань приймаємо один фундамент діаметром bp=0,5 м, об`єм втрамбованого щебня Vщ=1,5 м3. Глибину закладення
розтвірка приймаємо dр=1,55 м. Висоту фундаменту приймаємо 6 м, причому в другому шарі
знаходиться частина фундаменту довжиною 1,78 м, а в третьому - lp=4,22 м.
. Відстань між осями
сусідніх фундаментів має біти не менше за 3* bp=3*0,6=1,8м. Приймаємо відстань між фундаментами 2м. Висоту фундаменту
приймаємо з умови повного прорізання слабкого шару 2. Маса трамбівки Q=3.8т, діаметр 0,5м.
. Визначимо параметри
уширення:
форма уширення
приймається у вигляді шару rуш=hуш (за п.2.31 [13]):
.
геометричні
характеристики уширення:
;
.
. Визначимо параметри
зони ущільнення: щільність сухого грунту
,т/м3
де Sr=0,52;
Геометричні
характеристики зони ущільнення:
м,
м
м2
. Визначимо несучу
здатність основи і розрахункове навантаження, допустиме на фундамент, по
несучій здатності жорсткого матеріалу.
кН,
де м2;
-кН/м2 для жорсткого бетону;
.
кН
де .
. Визначимо несучу
здатність основи і розрахункове навантаження, допустиме на фундамент, по
несучій здатності ущільненого шару.
,
де R=2437 кПа - розрахунковий опір (за табл.1, [13]);
- коефіцієнти;
Ауш=1,58
м2 - площа
уширення;
U=3,14*bр=3,14*0,6=1,884 м;
f1=40,43 кПа, f2=35 кПа,- розрахункові опори бічної поверхні (за
табл.2 [13]);
h1=1,78 м; h2=4,22м; - висоти кожного шару грунта в межах висоти
фундаменту.
кН,
кН,
7. Визначимо несучу
здатність основи і розрахункове навантаження, допустиме на фундамент, по
несучій здатності підстилаючого шару.
,
де к=1 - коефіцієнт,
який приймають рівним одиниці, якщо показники міцності грунту основи визначені
за лабораторними випробуваннями;
γс1 =1,2 - коефіцієнт умов роботи грунту, приймається згідно [табл.3 14];
γс2 =1,086 - коефіцієнт умов роботи грунту, приймається згідно [табл.3
14];
Мq , Мс
Мγ
коефіцієнти за табл.4 [14]
залежно від величини кута внутрішнього тертя основи φІІ;1 - наведена глибина закладання фундаменту від підлоги
підвалу, яку визначають за формулою:
де hS, hсf
- відповідно товщина шару грунту вище підошви фундаменту з боку підвалу та
товщина конструкції підошви фундаменту, м;
γІІ’, γсf
- відповідно питома вага грунту і конструкції підлоги, кН/м3;b
- глибина підвалу (відстань від поверхні грунту до рівня підлоги підвалу), м; сІІ
- питоме зчеплення грунту основи фундаменту, кПа.
- за табл.4 [14] при ;
кН/м3 - питома вага ІГЕ-3 - згідно
завдання;
кН/м3
м; м;м.
=652,6кПа
кН.
Розрахункове
навантаження на фундамент дорівнює:
кН,
Максимальна відстань,
якої треба дотримуватись між сусідніми фундаментами, дорівнює lw=5634,4/787,29=7,15м, приймаємоlw= 7,0м, мінімальне значення lw=3* bp=3*0,5=1,5м.
Розрахункове
навантаження на фундамент при lw= 7,0м становить:
кН
.3.4.4 Розрахунок
фундаменту по другому граничному стану під внутрішню стіну
.Осідання фундаменту
визначаємо за схемою двошарової основи за формулою 4.100[38].
Основу розділимо на
два шари: верхній з підошвою на рівні низу розширення lp=6.78м і
нижній товщиною - 0,5хlp=0,5х6,78=3,39м.
У свою чергу верхній
шар складається з двох прошарків грунту:
І прошарок - h=1,78м,
Е=10МПа, ν=0,35,
G=10/2*(1+0,35)=3,7МПа;
ІІ прошарок -
h=2,31м, Е=15МПа, ν=0,35, G=15/2*(1+0,35)=5,55МПа.
Нижній шар
складається з трьох прошарків грунту:
І прошарок
(ущільнений) - hS=1,21м, Е=19МПа (за табл. 3 дод.1[14] при ρds=1,65т/м3 за формулою 4.60[36] і е=0,86), ν=0,35,
G=19/2*(1+0,35)=7,03МПа;
ІІ прошарок -
h=0.71м, Е=15МПа, ν=0,35, G=15/2*(1+0,35)=5,55МПа;
ІІІ прошарок -
h=1,21м, Е=14МПа, ν=0,35,
G=14/2*(1+0,35)=5,19МПа;
МПа
МПа
Визначити осідання
можна за формулою 4.100 [38] можна за умов: 1) ,
5611,8<5634,4; 2)hк/bм>5
6/0,5=12>5, 3) , .
Усі умови виконано,
тому осідання фундаменту визначаємо за формулою 4.100:
м=6,7смсм
(дод.4[14]) отже умова розрахунку за другим граничним станом задовольняється.
Визначимо умовну
різницю осідання за дод.4[14]:
умова виконана.
РОЗДІЛ
3. ТЕХНОЛОГО-ОРГАНІЗАЦІЙНА
ЧАСТИНА
3.1
Визначення складу і об’ємів будівельно-монтажних робіт
3.1.1
Визначення тривалості будівництва
Розрахунок ведемо згідно [19]:
Назва і місцезнаходження будівництва - 9-ти поверховий
житловий будинок в м. Кременчук;
Проектна потужність або інший показник: будівельний об’єм
будівлі 21700м3; Початок будівництва об’єкту по плану 2015 рік;
Тривалість будівництва
по нормам для житлової будівлі - 15 місяців
додаткова(згідно додаткам до норм), яка залежить від
прокладання мереж трубопроводу і каналізації, довжиною 830м - 1,8 місяців;
. загальна розрахункова тривалість будівництва складає
13+(1,8*0,3)=14,54 місяці, приймаємо 15 місяців.
3.1.2
Вибір методів виконання основних видів робіт
Всі роботи проводити в дві зміни. По закінченню пальових
робіт виконується підведення водопроводу, каналізації і теплових мереж.
Для періоду підготовчих робіт на будівельному майданчику
(монтаж огородження будівельної площадки, монтаж тимчасових інвентарних споруд,
монтаж і введення в роботу баштового крану і т.д.) використовується
автомобільний кран КС-3575А, а також при розвантаження і розкладці паль та на
бетонування ростверку. Розглянувши технологію виконання основних механізованих
робіт, приймаємо монтажні крани для робіт, які потребують застосування
вантажопідйомних механізмів та інших механізмів. Прийняті механізми заносимо в
таблицю 3.1.2.1
Таблиця 3.1.2.1
Відомість методів виконання механізованих робіт.
№ п/п
|
Найменування робіт
|
Мета виконання
робіт
|
Максимальні параметри
при проведенні робіт
|
Механізм і його
марка
|
№ поп. роб.
|
|
|
|
Виліт стріли
|
Висота підйому
|
Вага констр.
|
Потрібний
|
Прийнятий
|
|
1
|
Виконання земляних
робіт екскаватором
|
Викопування траншей
під фундаменти
|
-
|
-
|
-
|
Екскаватор із
ковшем місткістю 0,5м3 Э-302
|
Екскаватор із
ковшем місткістю 0,5м3 Э-302
|
-
|
2
|
Монтаж фундаментів
у пробитих свердловинах
|
Розвантаження і
вкладання паль
|
18
|
16,2
|
0,5
|
Автомоб. кран
КС-3575А
|
Автомоб. кран
КС-3575А
|
1-
|
3
|
Монтаж
трубопроводів
|
Монтаж
трубопроводів
|
-
|
-
|
-
|
Автомоб. кран
КС-3575А
|
Автомоб. кран
КС-3575А
|
2
|
4
|
Монтаж інженерних
мереж
|
Монтаж інженерних
мереж
|
-
|
-
|
-
|
Автомоб. кран
КС-3575А
|
Автомоб. кран
КС-3575А
|
2
|
5
|
Монтаж конструкцій
підземної частини
|
Монтаж стінових
блоків
|
18
|
16,2
|
2,16
|
Автомоб. кран
КС-3575А
|
Автомоб. кран
КС-3575А
|
3,4
|
6
|
Монтаж конструкцій
надземної частини
|
Монтаж конструкцій
надземної частини
|
33
|
3,6
|

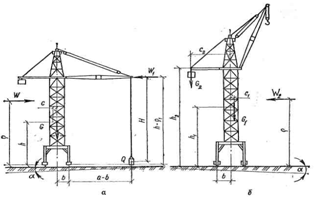

Баштовий кран
КБ-100,3
|
Баштовий кран
КБ-100,3
|
5
|
3.1.3
Розрахунок обсягів робіт
Розрахунок обсягів робіт зводимо в таблицю 3.1.3.1
Таблиця 3.1.3.1.
Відомість об’ємів основних робіт.
N п/п
|
Найменування робіт
|
Одиниці
вимірювання.
|
Об’єм робіт
|
|
|
|
|
1
|
2
|
4
|
3
|
1
|
Підготовчі роботи
на будівельному майданчику
|
%
|
5
|
2
|
Розробка грунту
екскаватором з завантаженням на автомобілі
|
1000м
|
26,73
|
3
|
Вирубування бетону
із арматурних сіток паль.
|
шт
|
130
|
4
|
Забивання паль
дизель-молотом
|
шт
|
130
|
5
|
Влаштування
опалубки для монолітного ростверку
|
м2
|
549.4
|
6
|
Влаштування
монолітного залізобетонного ростверку
|
м3
|
143,5
|
7
|
Монтаж фундаментних
блоків
|
шт
|
575
|
8
|
Горизонтальна
гідроізоляція фундаментів
|
100м2
|
15,73
|
9
|
Цегляна кладка
зовнішніх стін
|
м3
|
2022,51
|
10
|
Кладка внутрішніх
стін із цегли
|
м3
|
949,31
|
11
|
Влаштування
гіпсобетонних перегородок, товщиною 80мм
|
100м2
|
40,97
|
12
|
Монтаж панелей
перекриття площею до 10м2
|
шт
|
693
|
13
|
Влаштування клеєної
пароізоляції в один шар
|
100м2
|
1,14
|
14
|
Утеплювання
покриття плитами мінераловатними
|
100м2
|
6,66
|
15
|
Влаштування
вирівнюючих цементних стяжок товщиною 30мм
|
100м2
|
6,66
|
16
|
Влаштування
рулонної покрівлі
|
100м2
|
6,66
|
17
|
Ізоляція холодних
елементів покриттів теплостійкими матеріалами із зернистих і волокнистих
матеріалів
|
м3
|
4,90
|
18
|
Монтаж віконних
блоків
|
м2
|
758,32
|
19
|
Монтаж підвіконних
залізобетонних плит
|
100м2
|
1,98
|
20
|
Монтаж зовнішніх і
внутрішніх дверних блоків
|
м2
|
838
|
21
|
Монтаж пластикових
вікон.
|
100 м2
|
7,29
|
22
|
Влаштування
цементних стяжок товщиною 30мм
|
100 м2
|
10.48
|
23
|
Влаштування підлог
із керамічних плиток
|
100м2
|
5,57
|
24
|
Влаштування підлог
із лінолеуму на тканинній основі
|
100м2
|
29,79
|
25
|
Влаштування
бетонної підлоги
|
100 м2
|
5,33
|
26
|
Влаштування
дерев’яних підлог
|
100м2
|
3,53
|
27
|
Покращена
штукатурка всередині вапняно-піщаним розчином
|
100 м2
|
256,51
|
28
|
Окраска внутрішніх
приміщень (різна)
|
100м2
|
95,68
|
29
|
Облицювання
внутрішніх стін плиткою глазурованою
|
100 м2
|
26,85
|
30
|
Оклеювання
шпалерами стін
|
100м2
|
133,98
|
31
|
Внутрішні санітарно-технічні
роботи
|
%
|
7
|
32
|
Електромонтажні
роботи
|
%
|
5
|
33
|
Інші роботи
|
%
|
5
|
34
|
Підготування
об’єкту до здачі
|
%
|
0,2
|
3.1.4
Визначення трудомісткості робіт і потреби в основних конструкціях, виробах,
напівфабрикатах та матеріалах
Таблиця 3.1.4.1 Трудомісткість робіт зі спорудження будівлі
№ п/п
|
Найменування робіт
|
Обсяг робіт
|
Трудомісткість
робіт
|
Нормативний збірник
|
|
|
Одиниці вимірювання
|
Кількість
|
Норма, люд.-год.
|
Загальна потреба,
люд.-дні
|
|
Надземна частина
|
1
|
Підготовчі роботи
на будівельному майданчику
|
%
|
5
|
|
123.82
|
1-13
|
2
|
Розробка грунту
екскаватором з завантаженням на автомобілі
|
100 м2
|
19,64
|
8,64
|
|
СНУ-93 2-138
|
3
|
Пробивання
свердловин для фундаментів
|
м3
|
334,8
|
0.135
|
45,2
|
6-32
|
4
|
Трамбування щебеню
в свердловині
|
м3
|
65
|
0.049
|
42,3
|
6-32
|
5
|
Заливання бетону в
свердловини
|
м3
|
269,8
|
0.094
|
135,2
|
6-32
|
6
|
Влаштування
опалубки для монолітного ростверку
|
м2
|
594.4
|
0.64
|
20.7
|
6-32
|
7
|
Влаштування
монолітного залізобетонного ростверку
|
м3
|
143,5
|
0.63
|
36.8
|
7-9
|
8
|
Монтаж фундаментних
блоків
|
шт
|
575
|
0.84
|
45,28
|
6-32
|
9
|
Горизонтальна
гідроізоляція фундаментів
|
100 м2
|
15,73
|
0.713
|
0,1321
|
4-15
|
10
|
Монтаж плит
перекриття
|
100шт
|
88
|
0.525
|
4,85
|
7-9
|
11
|
Влаштування
вертикальної гідроізоляції
|
100 м2
|
2,38
|
0,008
|
0,02
|
4-15
|
Надземна частина
|
12
|
Цегляна кладка
зовнішніх стін
|
м3
|
2022,5
|
0.017
|
485
|
3-17
|
13
|
Кладка внутрішніх
стін із цегли
|
м3
|
949,31
|
17.125
|
172.4
|
7-9
|
14
|
Влаштування
гіпсобетонних перегородок, товщиною 80мм
|
100 м2
|
40,97
|
0,59
|
4.44
|
6-32
|
15
|
Монтаж перемичок
|
100шт
|
8,36
|
0.259
|
22,42
|
5-15
|
16
|
Монтаж сходових
маршів
|
100шт
|
0,38
|
0.839
|
15,2
|
11-3
|
17
|
Монтаж сходових
площадок
|
100шт
|
0,4
|
1.68
|
17,2
|
13-1
|
18
|
Монтаж балконних
плит
|
100шт
|
0,88
|
0.126
|
10,8
|
13-1
|
19
|
Монтаж панелей
перекриття площею до 10м2
|
шт
|
693
|
|
103.95
|
15-5
|
20
|
Влаштування клеєної
пароізоляції в один шар
|
100 м2
|
1,14
|
|
9,44
|
15-5
|
21
|
Утеплювання
покриття плитами мінераловатними
|
100 м2
|
6,66
|
2.975
|
57.8
|
15-5
|
22
|
Влаштування
вирівнюючих цементних стяжок товщиною 30мм
|
100 м2
|
6.66
|
0.191
|
13.3
|
15-5
|
23
|
Влаштування
рулонної покрівлі
|
100 м2
|
6,66
|
0,3
|
5.3
|
11-3
|
24
|
Монтаж зовнішніх і
внутрішніх дверних блоків
|
м2
|
838,9
|
0.131
|
66.7
|
16-6
|
25
|
Монтаж пластикових
вікон.
|
100 м2
|
7,29
|
19
|
11.08
|
16-6
|
26
|
Влаштування
цементних стяжок товщиною 30мм
|
100 м2
|
10,48
|
2.36
|
16.1
|
17-3
|
Опоряджувальні
роботи
|
27
|
Влаштування підлог
із керамічних плиток
|
100 м2
|
5,77
|
1.475
|
55.5
|
17-3
|
Влаштування підлог
із лінолеуму
|
100 м2
|
29,79
|
0,89
|
21
|
15-4
|
29
|
Влаштування
бетонної підлоги
|
100 м2
|
5,33
|
7,33
|
43,7
|
17-5
|
30
|
Покращена
штукатурка всередині вапняно-піщаним розчином
|
100 м2
|
256,51
|
0,34
|
16.1
|
17-5
|
31
|
Окраска внутрішніх
приміщень (різна)
|
100 м2
|
95,68
|
4,28
|
360.65
|
13-4
|
32
|
Облицювання
внутрішніх стін плиткою глазурованою
|
100 м2
|
25,68
|
2,12
|
58,4
|
13-4
|
33
|
Оклеювання
шпалерами стін
|
100 м2
|
133.98
|
9,6
|
0,51
|
17-3
|
Інші роботи
|
34
|
Улаштування основи
вимощення з щебеню
|
100м2
|
2,6
|
6,33
|
15,21
|
5-4
|
35
|
Улаштування
вимощення з асфальтобетону
|
100м2
|
2,6
|
7,21
|
17,14
|
5-6
|
Невраховані роботи
|
36
|
Внутрішні
санітарно-технічні роботи
|
%
|
10
|
|
247.64
|
|
37
|
Електромонтажні
роботи
|
%
|
7
|
|
173.35
|
|
38
|
Монтаж
техобладнання
|
%
|
5
|
|
123.82
|
|
39
|
Підготування
об’єкту до здачі
|
%
|
0,2
|
|
4.95
|
|
Таблиця 3.1.4.2 Потреба в основних конструкціях, виробах, напівфабрикатах і матеріалах
№ п/п
|
Найменування
конструкцій, виробів, напівфабрикатів і матеріалів
|
Одиниці вимірювання
|
Кількість
|
1
|
Палі залізобетонні
|
шт
|
130
|
2
|
Арматура А400С(для
ростверку)
|
м3
|
374
|
3
|
Бітум
|
т
|
53
|
4
|
Цегла силікатна
|
тис.шт.
|
2901,9
|
7
|
Столярні вироби:
вікна
|
м2
|
758,32
|
8
|
двері
|
м2
|
838
|
10
|
Плити перекриття:
ПК. 63.10.,ПК. 63.12. ПК. 63.15.
|
шт
|
693
|
12
|
Пісок
|
м3
|
847
|
13
|
Щебінь
|
м3
|
266
|
14
|
Цемент
|
т
|
193
|
15
|
Глазурована плитка
|
м2
|
2685
|
16
|
Мати мінераловатні
|
м3
|
133,2
|
17
|
Заповнювач пористий
|
м3
|
17
|
18
|
Краска
|
кг
|
344
|
19
|
Пиломатеріали
|
м3
|
173
|
20
|
Гіпс
|
кг
|
620,3
|
22
|
Руберойд
|
м2
|
3540
|
23
|
Лінолеум
|
м2
|
2979
|
27
|
Деревоволокнисті
плити
|
м2
|
353
|
28
|
Розчин для кладки
М50
|
м3
|
2,56
|
29
|
Пергамін
|
м2
|
62,27
|
30
|
Сталь-прокат
|
т
|
1,35
|
3.2
Календарний план виконання робіт
Календарний план будівництва об'єкта призначений для
визначення послідовності і строків виконання робіт при зведенні об'єкта.
Вихідними даними для проектування календарного плану є:
Креслення архітектурно-будівельної частини;
Креслення розрахунково-конструктивної частини;
Обсяги БМР;
Будівельний обсяг будинку;
Прийняті методи провадження робіт і механізми;
Трудомісткість роботи й витрати машинного часу;
Поверховість, конфігурація й розміри будинку;
Нормативна тривалість будівництва.
При проектуванні календарного плану необхідно дотримувати
вимоги [18]. До основних робіт по будівництву об'єкта варто приступати тільки
після закінчення підготовчих робіт.
Внутрішньомайданчикові підготовчі роботи повинні передбачати:
Здавання-прийняття геодезичної розбивочної основи;
Планування території будівельного майданчику;
Зрізання й складування використовуваного для рекультивації
земель рослинного шару ґрунту;
Роботи з водовідводу;
Пристрій постійних і тимчасових доріг;
Прокладку інженерних мереж водо- энерго- і теплопостачання,
каналізації й ін.
Установку інвентарних тимчасових огороджень стройплощадки;
Пристрій складських площадок і приміщень для матеріалів,
конструкцій і встаткування;
Організацію зв'язку.
3.2.1 Збір вихідних даних для календарного графіку
Згідно з [39], до складу проекту виконання робіт по зведенню
будівлі, споруди або його частини включають календарний графік виконання робіт
або комплексний сітьовий графік, в якому встановлюються послідовність і терміни
виконання робіт з максимально можливим їх суміщенням.
На основі вивчення робочих креслень об‘єкту, підбору
необхідних механізмів, аналізу складу робіт, розробляється
організаційно-технологічна схема будівництва об‘єкту. На її основі складається
перелік і послідовність виконання робіт із їх взаємоув’язанням. Приймається
склад і чисельність бригад, змінність виконання робіт, розраховується
тривалість робіт у днях.
Спочатку виконується укрупнення робіт, які доручається
виконувати одній бригаді. Трудомісткість укрупнених робіт дорівнює сумі
трудомісткості робіт, які увійшли до неї. Приймається склад і чисельність
працюючих у зміну, кількість змін. Отримані результати заносяться у табл. 3.2.1.1
у прийнятій послідовності виконання укрупнених робіт.
Таблиця 3.2.1.1 Вихідні дані до календарного графіку виконання робіт по об‘єкту
№ п/п
|
Найменування робіт
|
Обсяг робіт
|
Затрати праці,
люд.-дн.
|
Трив. робіт, днів
|
Кільк. змін
|
Склад бригад
|
Чисельність
працюючих у зміну
|
|
|
Одиниці вимірювання
|
Кількість
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
Підземна частина
|
1
|
Підготовчі роботи
на будівельному майданчику
|
%
|
5
|
123.82
|
30
|
1
|
Машиніст крану 6 р.
- 1; Машиніст бульдозера 5 р. - 1; Геодезисти-2; Монтажники:4 р.-1 2 р.-1
Электромонтажник 5 р.-1
|
7
|
2
|
Розробка грунту
екскаватором з завантаженням на автомобілі
|
100 м2
|
19,64
|
|
5
|
2
|
Машиніст 5р.-1
|
1
|
3
|
Пробивання
свердловин для фундаментів
|
м3
|
334,8
|
45,2
|
5
|
2
|
Машиніст6 р.-1
Монтажники:5 р.-1 2 р.-2
|
4
|
4
|
Трамбування щебеню
в свердловині
|
м3
|
65
|
42,3
|
5
|
1
|
Машиніст6 р.-1
Монтажники:1 р.-1 2 р.-2
|
8
|
5
|
Заливання бетону в
свердловини
|
м3
|
269,8
|
135,2
|
5
|
1
|
Бетонувальники:4
р.- 2, 2 р.-2
|
28
|
6
|
Влаштування
опалубки для монолітного ростверку
|
м2
|
594.4
|
20.7
|
3
|
1
|
Бетонувальники : 4
р. -3, 2 р.-3 Машиніст крану 5 р.-1
|
7
|
7
|
Влаштування
монолітного залізобетонного ростверку
|
м3
|
143,5
|
36.8
|
5
|
1
|
Бетонувальники:4
р.- 2, 2 р.-2 Машиніст крану 6 р. - 1 Электрозв. 3 р.-2 Машиніст бетоновозу-1
|
8
|
8
|
Монтаж фундаментних
блоків
|
шт
|
575
|
45,28
|
12
|
2
|
Машиніст 5р.-1
|
7
|
9
|
Горизонтальна
гідроізоляція фундаментів
|
100 м2
|
15,73
|
0,1321
|
6
|
2
|
Ізолювальник 3р.-2
|
3
|
10
|
Монтаж плит
перекриття
|
100шт
|
0,88
|
4,85
|
1
|
2
|
Монтажник 4р.-2,
3р.-2
|
4
|
11
|
Влаштування
вертикальної гідроізоляції
|
100 м2
|
2,38
|
0,02
|
1
|
1
|
Ізолювальник 3р.-2
|
2
|
Надземна частина
|
12
|
Цегляна кладка
зовнішніх стін
|
м3
|
2022,5
|
485
|
36
|
1
|
Кладчик 4 р. -5, 3
р. -5, 2 р. - 3 Машиніст крану 6 р. - 1
|
14
|
13
|
Кладка внутрішніх
стін із цегли
|
м3
|
949,31
|
172.4
|
18
|
1
|
Кладчик 4 р. -5, 3
р. -5, 2 р. - 3 Машиніст крану 6 р. - 1
|
10
|
14
|
Влаштування
гіпсобетонних перегородок, товщиною 80мм
|
100 м2
|
40,97
|
4.44
|
3
|
1
|
Кладчик4 р. -1, 3
р. -1
|
2
|
15
|
Монтаж перемичок
|
100шт
|
8,36
|
22,42
|
4
|
2
|
Машиніст6 р.-1
Монтажники:5 р.-1 2 р.-1
|
16
|
Монтаж сходових
маршів
|
100шт
|
0,38
|
15,2
|
3
|
2
|
Машиніст6 р.-1
Монтажники:5 р.-1 2 р.-1
|
3
|
17
|
Монтаж сходових
площадок
|
100шт
|
0,4
|
17,2
|
3
|
2
|
Машиніст6 р.-1 Монтажники:5
р.-1 2 р.-1
|
3
|
18
|
Монтаж балконних
плит
|
100шт
|
0,88
|
10,8
|
3
|
1
|
Машиніст6 р.-1
Монтажники:5 р.-1 2 р.-1
|
3
|
19
|
Монтаж панелей
перекриття площею до 10м2
|
шт
|
693
|
103.95
|
9
|
1
|
Кладчик 4 р. -2,3
р. -2, 2 р. - 2 Машиніст крану 6 р. - 1 Электрозв. 3 р.-2
|
10
|
20
|
Влаштування клеєної
пароізоляції в один шар
|
100 м2
|
1,14
|
9,44
|
3
|
1
|
Ізолювальник 4 р.
-3,3 р. - 3
|
4
|
21
|
Утеплювання
покриття плитами мінераловатними
|
100м2
|
6,66
|
57.8
|
3
|
2
|
Ізолювальник 3р.-1,
2р.-1
|
2
|
22
|
Влаштування
вирівнюючих цементних стяжок товщиною 30мм
|
100 м2
|
6.66
|
13.3
|
3
|
1
|
Бетувальник:4 р. -
2 3 р. -2 , 2 р. - 2
|
6
|
23
|
Влаштування
рулонної покрівлі
|
100 м2
|
6,66
|
5.3
|
2
|
2
|
Покрівельник 4р.-1,
3р.-2
|
3
|
24
|
Монтаж зовнішніх і
внутрішніх дверних блоків
|
м2
|
838,9
|
66.7
|
7
|
1
|
Тесля : 4 р. -3, 2
р. -3 Машиніст крану 6 р. - 1
|
10
|
25
|
Монтаж пластикових
вікон.
|
100 м2
|
7,29
|
11.08
|
2
|
1
|
Пакувальник 4 р.-3,
3 р.-3, 2 р.-2
|
6
|
26
|
Влаштування
цементних стяжок товщиною 30мм
|
100 м2
|
10,48
|
154,5
|
14
|
1
|
Бетонувальник:4 р.
- 2 3 р. -2, 2 р. - 2
|
11
|
Опоряджувальні
роботи
|
27
|
Влаштування підлог
із керамічних плиток
|
100 м2
|
5,77
|
55.5
|
8
|
1
|
Лицювальник 4 р. -
1 3 р. - 1
|
7
|
28
|
Влаштування підлог
із лінолеуму
|
100 м2
|
29,79
|
21
|
3
|
1
|
Лицювальник 4 р. -
1 3 р. - 1
|
7
|
29
|
Влаштування
бетонної підлоги
|
100 м2
|
5,33
|
43,7
|
6
|
1
|
Бетувальник:4 р. -
2 3 р. -2, 2 р. - 2
|
8
|
30
|
Покращена
штукатурка всередині вапняно-піщаним розчином
|
100 м2
|
256,51
|
16.1
|
3
|
1
|
Штукатури:4 р. -8,
3 р. -8 2 р. -4
|
20
|
31
|
Окраска внутрішніх
приміщень (різна)
|
100 м2
|
95,68
|
360.65
|
21
|
1
|
Ізолювальник 3 р.
-8, 2 р. -8 Машиніст крану 6 р. - 1
|
17
|
32
|
Облицювання
внутрішніх стін плиткою глазурованою
|
100 м2
|
25,68
|
58,4
|
8
|
1
|
Бетувальник 4 р.-4,
2 р.-4
|
8
|
33
|
Оклеювання
шпалерами стін
|
100 м2
|
133.98
|
0,51
|
1
|
1
|
Паркетчик4 р. - 1,
3 р.- 1
|
2
|
Інші роботи
|
34
|
Улаштування основи
вимощення з щебеню
|
100м2
|
2,6
|
15,21
|
3
|
1
|
Дорожній працівник
1р.-2
|
4
|
35
|
Улаштування
вимощення з асфальтобетону
|
100м2
|
2,6
|
17,14
|
4
|
1
|
Бетоноукладчики
4р.-2, 3р.-2
|
4
|
Невраховані роботи
|
36
|
Внутрішні
санітарно-технічні роботи
|
%
|
10
|
247.64
|
13
|
1
|
Сантехніки-16
Зварювальники-4
|
20
|
37
|
Електромонтажні
роботи
|
%
|
7
|
173.35
|
18
|
|
Електрики-14
|
14
|
38
|
Монтаж
техобладнання
|
%
|
5
|
123.82
|
12
|
1
|
Монтажники:4 р.-5
Електрики-5, зварюв.-1
|
11
|
39
|
Підготування
об’єкту до здачі
|
%
|
0,2
|
4.95
|
1
|
1
|
Різноробочі -5
|
5
|
Всього
|
4537
|
|
|
|
|
3.2.2
Визначення техніко - економічних показників
Тривалість будівництва приймається за графіком і рівняється
зі строками, установленими [19]. Тривалість БМР по [19] визначається шляхом
виключення із загальної тривалості будівництва в місяцях тривалості монтажу
встаткування.
Тривалість будівництва виражається коефіцієнтом, обумовленим
по формулі:
Кпр=Прф/ПРНОРМ,
де Кпр - коефіцієнт тривалості будівництва;
Прф - фактична тривалість за календарним планом;
ПРНОРМ - нормативна тривалість будівництва.
Кпр=Прф/ПРНОРМ = 14,5/15=0,96
Продуктивність праці визначається по формулі:
Пт=(Трнорм/Трпр) 100 %,
де Пт - продуктивність праці;
Трнорм - нормативна трудомісткість;
Трпр - трудомісткість, прийнята за календарним
планом.
Пт=(1400/2706) 100=52%
Трудомісткість на 1 м3 будинки (чіл.-дн.) розраховується по
нормативних і прийнятих значеннях трудомісткості по співвідношеннях:
Трнорм/V; Трпр/V,
де V - обсяг будинку.
Трнорм/V=1400/21700=0,07; Трпр/V=2706/21700=0,12
Коефіцієнт нерівномірності руху робітників визначається по
формулі:
α= Nмакс/Nср,
де Nмакс - максимальна кількість робітників за
графіком ;ср - середня кількість робітників;
ср= Трпр/Прф.
ср= 5122/305=17
α =30/17=1,6
3.3.1 Розробка технологічної карти на
бетонування ростверків
3.3.1.1
Область застосування технологічної карти
Конструктивна схема будинку
кв. житловий будинок - дев'яти поверховий будинок, з
розмірами в плані 48.7*19.7 м. Конструктивна схема будинку безкаркасна.
Зовнішні стіни будинку виконані із силікатної цегли на цементно-піщаному
розчині з утеплювачем з піноізолу. Внутрішні стіни виконані із силікатної
цегли, а перегородки виконані з гіпсобетонних блоків. Перекриття й покриття -
із багатопустотних плит. Покрівля рулонна, з руберойду.
Умови будівництва
Проектований будинок розташований в місті Кременчук, головним
фасадом виходить на вулицю Гожулянську. Навколишня територія частково
забудована, прокладені дорогі, комунікації.
Зона вологості району будівництва - нормальна. Клімат регіону
різко континентальний. Умови експлуатації конструкцій, що обгороджують, - А.
Середня температура найбільш холодного періоду - 37°C. Район не сейсмічний.
Рельєф площадки відносно рівний. Площадка спланована. Ґрунти
площадки представлені ґрунтово-рослинним шаром, суглинками твердими, туго
пластичними, м’якопластичними та пройденими. Ґрунтові води розкриваються на
глибині 9 м..
3.3.1.2
Технологія й організація бетонування ростверків
Технологія пристрою ростверку залежить від його конструкції й
типу паль. Ростверки влаштовують тільки після документального приймання робіт
зі зведення паль. У даному проекті сполучення пальового ростверку з палями -
тверде. Тверде сполучення паль із монолітним ростверком здійснюється із
закладенням голови палі в ростверк на глибину, що відповідає довжині
анкерування арматури, або із закладенням у ростверк випусків арматури на
довжину їх анкерування, обумовленої розрахунком. Верхню частину голови палі
розбивають і оголену арматури замонолічують у ростверк. Нерозбиту частину
голови палі зашпаровують у ростверк на глибину 5 див. До початку бетонування
голови паль повинні бути зрубані.
Ростверк бетонують у дерев'яній опалубці. Бетонну суміш варто
укладати горизонтальними шарами рівномірно по всій площі ростверку.
Бетонна суміш в опалубку фундаментів подається краном
КС-3575А. Найбільше поширення одержало укладання бетонної суміші в баддях за
допомогою кранів.
Доставка бетонної суміші до місця укладання здійснюється
бетоновозозмішувачами СБ-92. Для прийому бетонної суміші в зоні дії крана
укладають дощатий настил розміром 2.4*3.3м. На настил впритул одну до іншої,
установлюють поворотні бадді. Застосування поворотних бадей виключає
необхідність спорудження й розбирання естакад і поліпшує використання кранового
встаткування. Продуктивність кранів при подачі бетонної суміші в баддях
становить 25-100 м3 у зміну.
Робота із пристрою фундаментів організована в такий спосіб:
Пристрій бетонної підготовки;
Укладання арматурних сіток;
Установка дерев'яної опалубки;
Установка арматурних каркасів;
Укладання бетонної суміші;
Ущільнення бетонної суміші вібраторами.
3.3.1.3
Контроль якості виконання робіт по бетонуванню ростверку
Рухливість бетонної суміші, що укладає в ростверк: осаду
конуса-1-3 див. Спуск бетонної суміші з висоти щоб уникнути розшарування
проводиться з дотриманням наступного правила: висота вільного скидання бетонної
суміші в армовані конструкції не повинна перевищувати 2 м.
При укладанні бетонної суміші необхідно дотримувати наступні
правила:
Під час бетонування стан опалубки повинне перебувати під
безперервним спостереженням;
Під час снігу бетонна суміш повинна бути захищена від
влучення;
Випадково розмитий бетон варто видалити;
У місцях, де розташування арматури й опалубки перешкоджає
ущільненню бетонної суміші вібраторами, варто додатково ущільнювати суміш
штикуванням;
У процесі бетонування й по закінченні його приймаються міри
до запобігання зчеплення з бетоном пробок і елементів тимчасових кріплень.
Тривалість вібрування на кожній позиції повинна забезпечувати
достатнє ущільнення бетонної суміші, основними ознаками якого служать
припинення її осідання, поява цементного молока на її поверхні й припинення
виділення бульбашок повітря.
Товщина шарів бетонної суміші не повинна перевищувати при
внутрішнім вібруванні 1.25 довжини робочої частини вібратора.
Вимоги пропоновані до закінчених залізобетонних конструкцій:
Відхилення ліній площин перетинання від вертикалі на всю
висоту конструкції - 20 мм;
Відхилення горизонтальних площин на всю довжину ділянки, що
вивірюється -20 мм;
Місцеві нерівності поверхні бетону при перевірці двометровою
рейкою, крім опорних поверхонь - 5 мм;
Довжина або проліт елементів +- 20 мм;
Розмір поперечного перерізу елементів +-6мм.
3.3.1.4 Калькуляція витрат машинного часу
Підрахунок обсягів робіт на захватці:
Підрахунок об’ємів робіт зводимо в таблицю 3.3.4.1
Таблиця 3.3.4.1
Калькуляція трудових витрат
Найменування робіт
|
Один. виміру
|
Об’єм
|
Обґрунтув. ЕНиР
|
Норма часу,
люд.-год
|
Розцінка, грн.,коп.
|
Затрати праці,
люд.-год
|
Заробітна плата,
грн.,коп.
|
Склад ланки
|
|
|
|
|
Роб.
|
Маш.
|
Роб.
|
Маш.
|
Роб.
|
Маш.
|
Роб.
|
Маш.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
Влаштування щитової
опалубки
|
м2
|
549,4
|
§4-1-34
|
0,4
|
-
|
0,286
|
-
|
219,8
|
-
|
157.1
|
-
|
Тесляр 4р.-3, 2р.-3
|
Установка
арматурних сіток
|
шт
|
54
|
§4-1-44
|
0,42
|
0,35
|
0,285
|
0,153
|
22,68
|
18,9
|
15.39
|
8,26
|
Арматурник 3р.-1,
2р.-3
|
Бетонування
|
м3
|
143,5
|
§4-1-49
|
0,42
|
0.15
|
0,30
|
-
|
60,27
|
|
43.05
|
21.52
|
Бетонувальник 4р.-2,
2р.-2
|
Розбирання щитової
опалубки
|
м2
|
594,4
|
0,1
|
-
|
0,067
|
-
|
59,44
|
-
|
39.82
|
-
|
Тесляр 3р.-3, 2р.-3
|
Всього
|
362,19
|
18,9
|
255.36
|
29.78
|
|
З урахуванням
коефіцієнту 4,05
|
|
|
1034.2
|
238.27
|
|
3.3.1.5
Графік виконання робіт
Основою для графіку виконання робіт є калькуляція витрат
праці . Графік винесено в графічну частину проекту.
3.3.1.6
Матеріально - технічні ресурси
Таблиця3.3.6.1
Відомість потреби в матеріалах, виробах і конструкціях
Найменування
|
Марка, ГОСТ
|
Одиниця виміру
|
Кількість
|
Арматурні каркаси
|
ГОСТ 5781
- 82
|
шт
|
54
|
Щити опалубки
|
|
м2
|
594.4
|
Бетон
|
Марка В15, F200, W4
|
м3
|
143.5
|
Таблиця3.3.6.2
Відомість потреби в машинах, обладнанні, механізмах і
пристосуваннях
Найменування
|
Марка
|
Кількість
|
Технічна
характеристика
|
1
|
2
|
3
|
4
|
Кран
|
КС-3575А
|
1
|
Монтаж конструкцій
|
Нівелір з рейкою
|
НВ-1
|
2
|
Вивірка
горизонталей
|
Будівельний рівень
|
УС 1-30
|
4
|
Перевірка
горизонтального и вертикального розташування опалубки
|
Сталева рулетка
|
РО-1
|
2
|
Проведення лінійних
вимірів
|
Висок будівельний
|
О-600
|
2
|
Перевірка
вертикальності опалубки и арматурних каркасів
|
Лом монтажний
|
ЛМ-20
|
2
|
Зміщення
конструкції
|
Строп
чотиригілковий
|
ПИ Промсталь
конструкція
|
1
|
Стропування ящика
для розчину
|
Ящик для розчину
|
V=3 м3
|
2
|
Подача розчину на
робоче місце
|
Вібратор
|
|
1
|
Ущільнення бетонної
суміші
|
3.3.1.7
Техніка безпеки
При провадженні робіт керуватися вказівками ДБН А.3.2-2-2009*
"Техніка безпеки в будівництві".
До початку робіт позначити границі небезпечної зони
попереджуючими знаками, які добре видні на відстані. Забороняється знаходження
сторонніх осіб і осіб, зайнятих у даній роботі в небезпечній зоні.
Опалубку, застосовувану для зведення монолітних
залізобетонних конструкцій, необхідно виготовляти й застосовувати відповідно до
проекту провадження робіт, затвердженим у встановленому порядку.
При установці елементів опалубки, устаткування й матеріалів,
не передбачених проектом провадження робіт, а також перебування людей, що
безпосередньо не беруть участь у провадженні робіт на настилі опалубки, не
допускається.
Розбирання опалубки повинна вироблятися (після досягнення
бетоном заданої міцності) з дозволу виконавця робіт, а особливо відповідальних
конструкцій (по переліку, установленому проектом) - з дозволу головного
інженера. До монтажу конструкцій і супутніх йому робіт допускаються робітники після
проходження вступного інструктажу, у процесі якого їх знайомлять із основними
правилами безпечного ведення робіт з урахуванням специфічних особливостей
даного будинку.
Механізми крана КС-3575А и вантажопідйомних механізмів
повинні мати паспорт і проходження поточних випробувань.
При укладанні бетону з бадей відстань між нижньою крайкою
бадді й раніше покладеним бетоном, або поверхнею на яку укладається бетон,
повинне бути не більше 1 м.
Заготовлені арматури складують у спеціально відведені для
цього місця. Елементи каркасів арматури необхідно пакетувати із урахуванням
умов їхнього підйому, складування й транспортування до місця монтажу.
При ущільненні бетонної суміші електровібраторами переміщати
вібратор за струмоведучі шланга не допускається, а при перервах у роботі й при
переході з одного місця на інше електровібратори необхідно виключати.
Особливі міри безпеки варто дотримувати при вітряній погоді.
При вітрі більше 6 балів монтажні роботи припиняються, ті які пов'язані із
застосуванням кранів, а також на висоті й у відкритому місці.
3.3.1.8
Техніко-економічні показники
1. Витрати праці робітників на весь обсяг робіт, люд.-зм.
,96/8=43,75
. Витрати праці машиніста, маш.-зм.
,9
. Заробітна плата робітників 1034.2грн.
. Заробітна плата машиніста 238.28грн
. Тривалість робіт, змін 24
. Виробіток одного робітника за зміну, м3/люд.-зм
,5/43,75=3,28
. Витрати на механізацію, грн.
,92*8*6=1532.16
. Сума змінних витрат, грн..
.2+1532.16=2566.36
3.4
Будгенплан
.4.1
Коротке описання прийнятих рішень
Будгенплан розроблено на період розгорнутого будівництва з
урахуванням рішень генерального плану об’єкта і відповідно технології
спорудження об’єкта, прийнятій у календарному плані, дотримання вимог охорони
праці, техніки безпеки, протипожежних вимог і санітарних норм, охорони
довкілля, раціонального використання площі будмайданчика, найменших витрат на
спорудження тимчасових будівель та споруд згідно діючих нормативних документів.
Зв’язок будівельного майданчика з зовнішніми шляхами
сполучення здійснюється дорогами з удосконаленим твердим покриттям, об’єкт
розташований в міській зоні.
Відстань від підприємств будіндустрії до об’єкту 15 км.
Для транспортування конструкцій, будівельних матеріалів,
обладнання запроектовані тупикові тимчасові дороги з максимальним використанням
постійних доріг. Дороги запроектовані двосторонні шириною 6м, з їх розширенням
на поворотах. Матеріал доріг - збірні залізобетонні плити.
Між дорогою і складами (перекриття, цегли та ін.) передбачені
смуги шириною 3м для стоянки транспорту в період розвантаження будматеріалів і
конструкцій.
На будівельному майданчику передбачено в’їзд. Складування
матеріалів від дороги ведеться на відстані не менше 1м.
Для організації складського господарства на будівельному
майданчику передбачено:
відкриті площадки для зберігання цегли, збірних
залізобетонних конструкцій та інших матеріалів на які не впливають коливання
температури та вологість;
навіси для зберігання столярних виробів, рулонних матеріалів
та ін.;
закриті склади для зберігання лакофарбових матеріалів, спецодягу;
Складування матеріалів ведеться за марками, типами, розмірами
з урахуванням висоти складування, проходів, проїздів та норм складування
матеріалів. Майданчик для складування матеріалів ущільнюється, планується з
нахилом і=0,05% від будівлі для стоку поверхневих вод.
Для роботи у другу зміну майданчик освітлюється.
Робітники проживають у зоні будівництва, на території міста.
Будівельний майданчик зв’язаний з містом міським транспортом.
Побутові приміщення використовуються пересувного та
контейнерного типу. На будівельному майданчику приймаються побутові приміщення
згідно з діючими нормами.
Водопостачання будмайданчику здійснюється від існуючої
водопровідної мережі діаметром 250, прокладеної поряд з будівельним
майданчиком.
Постачання електроенергією здійснюється підключенням
трансформаторної підстанції до існуючої електромережі напругою 10кВ.
При проектуванні будгенплану передбачено загальне освітлення
будмайданчику з застосуванням прожекторів, розміщених на опорах освітлювальної
мережі, та місцеве освітлення робочих місць при виконанні робіт у дві зміни.
Територія будівництва огороджується парканом.
3.4.2
Визначення потреби у тимчасових спорудах та мережах
Розрахунок площі тимчасових складських приміщень і
майданчиків.
Для визначення розмірів складів необхідно визначити за
календарним графіком період з найбільшими витратами будівельних матеріалів,
виробів та конструкцій. На визначений період складається перелік обсягів
матеріалів і конструкцій, необхідних для виконання робіт, які записуються в
табл. 4.4.2.1
Для організації складського господарювання на будівельному
майданчику передбачено:
відкриті площадки для зберігання цегли, збірних
залізобетонних виробів та інших матеріалів на які не впливають коливання
температур і вологи.
навіси для зберігання столярних виробів, утеплювача, рулонних
матеріалів та інше.
закриті склади для зберігання лакофарбових матеріалів, спец
одягу, цементу, скла.
Таблиця 3.4.2.1
Відомість матеріаломістких робіт; матеріалів і конструкцій в
найбільш матеріаловитратний період будівництва
№ п/п
|
Найменування робіт
|
Обсяг робіт у
прийнятий період
|
Назва матеріалу
|
Обсяг матеріалів і
конструкцій
|
Денні витрати
матеріалів
|
|
|
Одиниця виміру
|
Кількість
|
Тривалість у днях
|
|
Одиниця виміру
|
Норма витрат
|
Загальна кількість
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
1
|
Влаштування
монолітного залізобетонного ростверку
|
м3
|
143,5
|
8
|
Бетон М150
|
м3
|
1,02
|
146,37
|
18,3
|
|
|
|
|
|
Лісоматеріали
|
|
0,0036
|
0,52
|
0,06
|
|
|
|
|
|
Брус обрізний
|
|
0,0011
|
0,16
|
0,02
|
|
|
|
|
|
Дошки обрізні
|
|
0,0034
|
0,49
|
0,06
|
|
|
|
|
|
Щити з дошок
|
|
0,285
|
40,9
|
5,11
|
|
|
|
|
|
Сталь арматурна
|
т
|
0,05
|
7,18
|
0,9
|
2
|
Монтаж стінових
блоків
|
шт
|
575
|
12
|
Бетонні блоки
|
шт
|
1
|
575
|
47,9
|
|
|
|
|
|
Розчин М50
|
м3
|
0,0023
|
1,32
|
0,11
|
3
|
Монтаж плит
перекриття
|
шт.
|
879
|
25
|
Дріт сталевий
|
т
|
0,0148
|
13
|
0,52
|
|
|
|
|
|
Руберойд підкладний
|
м2
|
0,56
|
492,24
|
19,69
|
|
|
|
|
|
Рядно
|
м2
|
0,63
|
553,77
|
22,15
|
|
|
|
|
|
Електроди діаметром
6мм, марка Э-42
|
т
|
0,0002
|
0,176
|
0,007
|
|
|
|
|
|
Дошки обрізні з
хвойних порід
|
м3
|
0,00299
|
2,63
|
0,105
|
|
|
|
|
|
Деталі кріплення
рейок, стелі...
|
т
|
0,0006
|
0,527
|
0,02
|
|
|
|
|
|
Суміші бетонні,
готові, важкі, В-10
|
м3
|
0,066
|
58
|
2,32
|
|
|
|
|
|
Розчин готовий
опоряджувальний 1:1:6
|
м3
|
0,002
|
1,76
|
0,07
|
|
|
|
|
|
Збірні
залізобетонні конструкції
|
шт.
|
1
|
879
|
100
|
4
|
Цегляна кладка
зовнішніх стін
|
м3
|
2022,5
|
51
|
Цегла керамічна
|
м3
|
0,4
|
809
|
15,86
|
|
|
|
|
|
Розчин М100
|
м3
|
0,24
|
485,4
|
9,52
|
5
|
Цегляна кладка внутрішніх
стін
|
м3
|
949,31
|
27
|
Цегла керамічна
|
м3
|
0,4
|
379,72
|
14,06
|
|
|
|
|
|
Розчин М100
|
м3
|
0,24
|
227,83
|
8,44
|
З табл. 3.4.2.1 визначаємо сумарну кількість матеріалів, які
повинні зберігатися на складах, і ці дані зводимо у табл. 3.4.2.2
Для заповнення граф 1,2,3,4 табл. 3.4.2.2 використовуються
дані табл. 3.4.2.1 , відповідно графи 6,7,9,10.
Нормативні дані беруться із [1] :коефіцієнти нерівномірності
споживання і постачання матеріалів с.48, розрахункові запаси матеріалів - табл.
28, норми розрахункових площ складів - табл. 29.
Розрахунок запасу матеріалів виконувався по формулі:
3 = Qд * tн * K1<= Q;
де Q3 - загальна потреба у матеріалах;д
- денна витрата матеріалів;н - норма запасу у матеріалах, дні;1
- коефіцієнт нерівномірності витрат матеріалів.
Розрахункова площа складу визначається по формулі:
F = Q3 * S * K2
де S - нормативна площа складу на один. виміру з
розрахунком проїздів;2 - коефіцієнт нерівномірності постачання
матеріалів.
Із табл. 3.4.2.2 визначаємо, що для зберігання:
арматури, плит мінераловатних і столярних виробів потрібні
навіси площею 143,14м2;
для зберігання цегли, сталі, збірного залізобетону та піску
потрібні відкриті площадки загальною площею відповідно 218, 27,5, 197, та 8 м2;
для зберігання цементу потрібен закритий склад площею 18м2.
Виходячи із загальної потреби приймаємо розміри складів:
навіс для арматури, утеплювача та столярних виробів 12х12м,
площа 144м2;
відкрита площадка для збірного залізобетону - 197м2;
відкрита площадка для цегли -218м2;
відкрита площадка для сталі та піску - 36м2;
закритий склад для цементу 3х6м, площа 18м2.
Загальна площа складає 613м2.
Таблиця 3.4.2.2
Розрахунок площ та розмірів складів
Найменування
матеріалів і конструкцій
|
Одиниця виміру
|
Витрати
|
Запас матеріалів
|
Площа складів, м2
|
Тип складу
|
|
|
Загальна Q
|
Денна Qд
|
Норма, дні tн
|
Коеф.
нерівномірності споживання K1
|
Розрахунковий запас
матеріалів Qз
|
Норма розрахункової
площі на од. вимір. S
|
Коеф.
нерівномірності постачання K2
|
Розрахункова площа
складу F
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
Оздоблювальна
плитка
|
м2
|
2685
|
54,80
|
3
|
1,3
|
0,7
|
48
|
1,1
|
8,16
|
Навіс
|
Цегла силікатна
|
тис. шт
|
2901,9
|
37,28
|
8
|
1,3
|
0,75
|
0.7
|
1,1
|
218
|
Відкритий
|
Сталь- прокат
|
м2
|
13.5
|
8
|
1,3
|
0,6
|
0,7
|
1,1
|
27,5
|
Відкритий
|
Плити перекриття
|
м3
|
960,5
|
38,42
|
8
|
1,3
|
0,5
|
0.8
|
1,1
|
197
|
Відкритий
|
Пісок
|
м3
|
847
|
2.50
|
8
|
1,3
|
0,5
|
2
|
1,1
|
8
|
Відкритий
|
Арматура А-ІІІ
|
м3
|
374
|
46,75
|
8
|
1,3
|
0,75
|
4
|
1,1
|
48
|
Навіс
|
Цемент
|
мішок
|
3860
|
39.39
|
30
|
1,3
|
150
|
16
|
1,1
|
18
|
Закритий
|
Плити мінераловатні
|
м3
|
133,2
|
2.00
|
30
|
1,3
|
1,5
|
3
|
1,1
|
106
|
Навіс
|
Столярні і
теслярські вироби
|
м2
|
1596
|
106,4
|
30
|
1,3
|
80
|
15
|
1,1
|
28,98
|
Навіс
|
Розрахунок площі інвентарних споруд санітарно-побутового і
адміністративного призначення
Площі інвентарних приміщень розраховують на основі
розрахункової чисельності по графіку руху робочих. За розрахункову чисельність
робочих Рр приймається кількість робочих між максимальним значенням
Рmax і середнім значенням Рср., котре має найбільшу
зайнятість у часі на графіку руху робочих після його оптимізації.
Із технічної частини с. 126 і табл.46 [19] визначають %
кожної категорії робочих від їх загальної кількості в залежності від галузі
промисловості. Ці дані заносяться у табл.3.3.2.3, у якій розраховується
кількість працівників кожної категорії.
Таблиця 3.4.2.3
Склад робітників по категоріям
№
|
Категорії
робітників
|
всього
|
1 зміна
|
2 зміна
|
|
|
%
|
кільк
|
%
|
кільк
|
У т.ч.
|
%
|
кільк
|
У т.ч.
|
|
|
|
|
|
|
Чол 70%
|
Жін 30%
|
|
|
Чол 70%
|
Жін 30%
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
1
|
Робітники
|
83,9
|
26
|
70
|
18
|
13
|
5
|
30
|
8
|
6
|
2
|
2
|
ІТР
|
11
|
4
|
80
|
3
|
2
|
1
|
20
|
1
|
1
|
-
|
3
|
Службовці
|
3,6
|
1
|
80
|
1
|
1
|
-
|
20
|
-
|
-
|
-
|
4
|
МОП і охорона
|
1,5
|
1
|
70
|
1
|
1
|
-
|
30
|
-
|
-
|
-
|
|
Всього
|
100
|
32
|
|
23
|
17
|
6
|
|
9
|
7
|
2
|
Площа інвентарних споруд визначається за формулою:
Sсп = Sн * P / n
де Sн - нормативний показник площі споруди;- кількість
робітників, які користуються спорудою;- кількість людей, на які приходиться
нормативний показник.
Показник Sн на кількість робітників n визначається по
нормативам [19]
Розрахунок потрібних споруд приводимо у табл. 3.4.2.3.
Таблиця 3.4.2.4
Відомість інвентарних споруд санітарно-побутового і
адміністративного призначення
№
|
Назва інвентарних
приміщень
|
Одиниця виміру
|
Нормат. показн.
площі Sн
|
Кількість людей на
показн n
|
Кільк робітн, що
корист. приміщ P
|
Розрах. площа
споруди Sсп
|
Прийняті
характеристики
|
|
|
|
|
|
|
|
Розмір у плані, м
|
Площа спорудиМ2
|
Тип будівлі
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
1
|
Гардеробна,
|
|
0,5
|
1
|
30
|
13
|
6 х 4
|
24
|
Контейнерне,
металічне
|
|
чоловіча
|
|
|
1
|
21
|
9
|
6 х 4
|
24
|
|
|
жіноча
|
|
|
1
|
9
|
4
|
2,4 х 2,8
|
6,7
|
Збірно-розбірне,
дерев’яне
|
2
|
Душова,
|
|
0,82
|
1
|
7
|
6
|
2,4 х 2,8
|
6,7
|
|
|
чоловіча
|
|
|
1
|
5
|
4
|
2,4 х 2,8
|
6,7
|
|
|
жіноча
|
|
|
1
|
2
|
2
|
2,4 х 2,8
|
6,7
|
|
3
|
Туалет
|
|
0,14
|
1
|
18
|
3
|
2,4 х 2,8
|
6,7
|
|
|
чоловічий
|
|
|
1
|
13
|
2
|
2,4 х 2,8
|
6,7
|
|
|
жіночий
|
|
|
1
|
5
|
1
|
2,4 х 2,8
|
6,7
|
|
4
|
Сушильня
|
|
0,2
|
1
|
18
|
4
|
6 х 3
|
18
|
Контейнерне,
металічне
|
5
|
Приміщення для
обігріву робочих
|
|
0,1
|
1
|
9
|
1
|
|
|
|
6
|
Кімната прийому їжі
|
|
1,0
|
1
|
9
|
9
|
|
|
|
7
|
Контора
|
|
4,0
|
1
|
3
|
12
|
6 х 3
|
18
|
Контейнерне,
металічне
|
8
|
Диспетчерська
|
|
7,0
|
1
|
1
|
7
|
|
|
|
Загальна площа дорівнює 131,04 м2
Розмір у плані і тип споруди приймається по [41] с. 247.
3.4.3
Забезпечення будівельного майданчика електроенергією
Електрична енергія потрібна для живлення електродвигунів
будівельних машин, механізмів, а також електропристроїв та електроінструментів,
електрозварювальних робіт, для освітлення робочих місць, адміністративних,
санітарно-побутових приміщень, а також задовольняння технологічних потреб
будівництва, верстатів та обладнання підсобних виробництв.
Потрібна потужність джерела електроенергії визначається по
формулі:
деα - коефіцієнт втрат потужності в мережах
в залежності від їх довжини, перерізу (α =
1.05,…1.10);
к1с; к2с; к3с - коефіцієнти
попиту, в залежності від кількості споживачів [41], с. 263, табл. 16,2 ;
Рс - потужність силових споживачів;
Рт - потужність для технологічних потреб;
Ро.в.; Ро.з. - потужність
освітлювальних приладів для внутрішнього та зовнішнього освітлення;
cos φ - коефіцієнт потужності в залежності
від кількості і завантаження силових споживачів [41], с. 263, табл. 16,2 .
Значення коефіцієнтів попиту к1с; к2с;
к3с, коефіцієнтів потужності cos
φ, дані про
потужність споживачів кВт, типи прожекторів та інвентарних електростанцій
приймаються згідно додатку методичних вказівок та згідно [40], с. 10-14,
дод.8-17 .
Перед розрахунком потреби в електроенергії будівельного
майданчика на календарному графіку визначається період часу з найбільшими
витратами електроенергії.
Таблиця 3.4.2.4
Потужність електроспоживачів
№
|
Найменування робіт
|
Найменування
електроспоживачів
|
Кількість
|
Потужність КвТ
|
Коефіцієнти
|
|
|
|
|
одиниці
|
всього
|
Попиту К
|
Потужності
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
1
|
Влаштування
монолітного ростверку
|
Кран на подачу
бетону
|
1
|
40
|
40
|
0,3
|
0,7
|
|
|
Бетонозмішувач
|
1
|
55
|
55
|
0,55
|
0,65
|
|
|
Електровібратор
|
2
|
1,4
|
2,8
|
0,55
|
0,65
|
|
|
Електроінструмент
|
5
|
1,1
|
6,6
|
0,3
|
0,65
|
|
|
Електрозварювання
|
145
|
145
|
0,45
|
0,65
|
2
|
Монтаж стінових
фундаментних блоків
|
Монтажний кран
|
1
|
40
|
40
|
0,3
|
0,7
|
Загальна потужність
силових споживачів
|
289,4
|
|
|
4
|
Влаштування
опалубки
|
Електропилка
|
2
|
1,6
|
3,6
|
0,3
|
0,7
|
|
|
Електрорубанок
|
1
|
1,8
|
1,8
|
0,3
|
0,7
|
Загальна потужність
для технологічних потреб
|
6,48
|
|
|
5
|
Внутрішнє
освітлення
|
Адміністративні та
побутові приміщення
|
77
|
0,015
|
1,16
|
0,8
|
|
|
|
Навіс
|
18
|
0,003
|
0,05
|
0,35
|
|
Всього потужність
внутрішнього освітлення
|
1,21
|
|
|
6
|
Зовнішнє освітлення
|
Відкриті площадки
|
292
|
0,002
|
0,58
|
|
|
|
|
Охоронне освітлення
|
0,8км
|
|
1,2
|
|
|
Загальна потужність
зовнішнього освітлення
|
1,78
|
|
|
Приймаємо пересувну електростанцію ДГУ-160 потужністю 200кВт.
3.4.4
Забезпечення будівельних майданчиків водою
На будівельному майданчику вода використовується для
виконання будівельно-монтажних робіт, санітарно-побутових потреб та
протипожежних заходів.
Потреба у воді Qпотр. визначається по формулі:
Qпотр=Qвир+Qгос+Qпож
де Qвир; Qгос;Qпож- потреба у воді відповідно на
виробничі, господарські та протипожежні заходи, л / с;
Витрати води на виробничі потреби Qвир, л / с:
деqп - питомі витрати на виробничі
витрати (дод.15);
nс - кількість виробничих споживачів у найбільш завантажену
зміну;
кг - коефіцієнт годинної нерівномірності
водоспоживання - 1.5;
кн - коефіцієнт неврахованих витрат води - 1.2;
t - врахована кількість годин у зміну.
Витрати води для забезпечення господарсько-побутових потреб
Qгос, л / с:
де qг - питомі витрати води на господарсько-питні потреби (дод.
16);
nп - кількість працюючих в найбільш завантажену зміну;
кг - коефіцієнт годинної нерівномірності
водоспоживання - 1.5…3;
qд - витрати води на прийом душу одним робітником;
nд - кількість користувачів (40 % від nп);
tд - тривалість роботи душової - 45 хв.
Мінімальні витрати води на протипожежні заходи визначаємо із
розрахунку одночасної дії двох струменів із гідрантів по 5 л за секунду на
кожний струмінь, тобто Qпож = 5·2 = 10л/ с. такі витрати можуть бути прийняті для
невеликих об‘єктів, площа забудови яких до 10 га, на площах до 50 га включно
приймається 20 л/ с.
Діаметр Д (мм) водопровідної напірної мережі можливо
визначити по формулі:
де V-швидкість руху води по трубах, приймають для великих діаметрів 1.5…2 л /
с, для малих 0.7…1.2 л / с.
Діаметр зовнішнього протипожежного водопроводу приймають не
менше 100 мм.
Визначимо потребу у воді для будівництва об’єкту, яка
розраховується на період з найбільшою витратою води. Визначаємо обсяг води на
будівництво об’єкту у період найбільшої витрати води. Таким періодом буде
бетонування монолітних фундаментів.
Таблиця 3.3.2.5
Витрати води на виробничі витрати
Найменування робіт
|
Найменування
водоспоживачів
|
Обсяг робіт
|
Витрати води на
одиницю виміру, л
|
Витрати води у
зміну
|
|
|
Одиниця виміру
|
Загальна кількість
|
Змінна кількість
|
|
|
Бетонування
монолітного ростверку
|
Приготування бетону
|
м3
|
35
|
8,75
|
300
|
6125
|
|
Догляд за бетоном
|
м3
|
42,83
|
10,71
|
300
|
3213
|
Цегляна кладка
зовнішніх стін
|
Замочування цегли
|
тис.шт
|
42,83
|
10,71
|
220
|
3213
|
Вапняна окраска
стін
|
Гасіння вапна
|
м3
|
4
|
4
|
1800
|
1200
|
Всього витрати у зміну складають 13751
Визначається кількість води на виробничі потреби:
Qвир = 13751*1,5*1,2/8*3600=0,86 л / с.
Визначається кількість води на господарські потреби:
Qгос = 15*32*1,5/8*3600+30*13/45*60=0,17л / с.
Мінімальні протипожежні витрати води склали:
Qпож = 5*2=10л / с
Загальна потреба у воді визначається по формулі (2.16):
Qпотр = 0,86+0,17+10=11,03л / с.
Визначаємо діаметр водопровідної напірної мережі : мм.
Приймаємо діаметр напірної водопровідної мережі 70 мм.
.4.5
Техніко-економічні показники
1. Об’єм будівництва будівлі ………………………30,39тис. м3
. Максимальна кількість робочих…………….……30 чол.
. Середня кількість робочих……………………..…17 чол.
. Загальні витрати праці……………………………4537 люд.- дн.
. Затрати праці на одиницю об‘єму будівлі………0,15 люд.- дн /
м3
. Тривалість будівництва……………………….… 305 днів
3.5
Інженерні рішення по охороні праці при виконанні будівельно-монтажних робіт
3.5.1
Вимоги техніки безпеки при виконанні основних видів робіт
3.5.1.1 Земляні роботи.
До початку виробництва грабарств у місцях розташування діючих
підземних комунікацій повинні бути розроблені і погоджені з організаціями, що
експлуатують ці комунікації, заходи щодо безпечних умов праці, а розташування
підземних комунікацій на місцевості позначено відповідними знаками чи написами.
Виробництво грабарств у зоні діючих підземних комунікацій
варто здійснювати під безпосереднім керівництвом виконроба чи майстра, а в
охоронній зоні кабелів, що знаходяться під напругою, чи діючого газопроводу,
крім того, під спостереженням працівників електро- чи газового господарств.
При виявленні вибухонебезпечних матеріалів грабарства в цих
місцях варто негайно припинити до одержання дозволу від відповідних органів.
Перед початком виробництва грабарств на ділянках з можливим
патогенним зараженням ґрунту (смітник, скотомогильники, цвинтарі і т.п. )
необхідний дозвіл органів Державного санітарного нагляду.
Котловани і траншеї, розроблювальні на вулицях, проїздах, у
дворах населених пунктів, а також місцях, де відбувається рух людей чи
транспорту, повинні бути обгороджені захисним огородженням з урахуванням вимог
ДБН А.3.2-2-2009 . На огородженні необхідно встановлювати попереджувальні
написи і знаки, а в нічний час сигнальне висвітлення. Місця проходу людей через
траншеї повинні бути обладнані перехідними містками, освітлюваними в нічний
час. Ґрунт, витягнутий з котловану чи траншеї, варто розміщати на відстані не
менш 0,5 м від брівки виїмки.
Розробляти ґрунт у котлованах і траншеях "підкопом"
не допускається. Валуни і камені, а також відшарування ґрунту, виявлені на
укосах, повинні бути вилучені. Риття котлованів і траншів з вертикальними
стінками без кріплень в нескельних і некрижаних ґрунтах вище рівня ґрунтових
вод і при відсутності поблизу підземних споруджень допускається на глибину не
більш:
м - у насипних, піщаних і великоуламкових ґрунтах;
,25 м - у супісках;
,5 м - у суглинках і глинах.
Примітка. При нашаруванні різних видів ґрунту крутість укосів
для всіх шарів слід призначати по найбільш слабкому виді ґрунту.
Крутість укосів виїмок глибиною більш 5 м у всіх випадках і
глибиною менш 5 м при гідрогеологічних умовах і видах ґрунтів, не передбачених
п. 9.10 і табл. 4, повинна встановлюватися проектом.
При установці кріплень верхня частина їх повинна виступати
над брівкою виїмки не менш, ніж на 15 див. Установлювати кріплення необхідно в
напрямку зверху вниз у міру розробки виїмки на глибину не більш 0,5 м.
Розбирання кріплень варто робити в напрямку знизу вгору в
міру зворотного засипання виїмки. Розробка роторними і траншейними
екскаваторами в зв'язних ґрунтах (суглинках, глинах) траншей з вертикальними
стінками без кріплення допускається на глибину не більш 3 м. У місцях, де
потрібно перебування робітників, повинні влаштовуватися кріплення траншей чи
укосів.
Проведення робіт у котлованах і траншеях з укосами, які
зволожено, дозволяється тільки після ретельного огляду виконавцем робіт
(майстром) стану ґрунту укосів і обваленні хитливого ґрунту в місцях, де
виявлені "козирки" чи тріщини (відшарування).
Перед допуском робітників у котловани чи траншеї глибиною
більш 1,3 м повинна бути перевірена стійкість укосів чи кріплення стін.
Котловани і траншеї, розроблені в зимовий час, при настанні
відлиги повинні бути оглянуті, а за результатами огляду повинні бути прийняті
заходи для забезпечення стійкості укосів чи кріплень.
При витягненні ґрунту з виїмок за допомогою бадей необхідно
влаштовувати захисні навіси-козирки для укриття працюючих у виїмці.
Навантаження ґрунту на автосамоскиди повинно відбуватися з
боку заднього чи бічного борту. При розробці виїмок у ґрунті екскаватором із
прямою лопатою висоту вибою варто визначати з таким розрахунком, щоб у процесі
роботи не утворювалися "козирки" із ґрунту.
При розробці, транспортуванні, розвантаженні, плануванні й
ущільненні ґрунту двома і більш самохідними чи причіпними машинами (скрепери,
грейдери, ковзанки, бульдозери й ін.), що йдуть одна за іншою, відстань між
ними повинно бути не менш 10 м.
.5.1.2 Ізоляційні роботи.
При виконанні ізоляційних робіт (гідроізоляційних,
теплоізоляційних, антикорозійних) із застосуванням вогненебезпечних матеріалів,
а також таких, що виділяють шкідливі речовини, варто забезпечити захист
працюючих від впливу шкідливих речовин, та від термічних і хімічних опіків.
Бітумну мастику варто доставляти до робочих місць, як
правило, по бітумопроводу чи за допомогою вантажопідйомних машин. При
необхідності переміщення гарячого бітуму на робочих місцях вручну варто
застосовувати металеві бачки, що мають форму усіченого конуса, зверненого
широкою частиною вниз, із щільно закриваючимися кришками і запірними приладами.
Не допускається використовувати в роботі бітумні мастики
температурою вище 180° С. Казани для варіння і розігріву бітумних мастик
повинні бути обладнані приладами для виміру температури мастики і щільно
закриватися кришками. Завантажуваний в казан наповнювач повинен бути сухим.
Неприпустиме попадання в казан льоду і снігу. Біля варочного казана повинні
бути засоби пожежогасіння.
Для підігріву бітумних складів усередині приміщень не
допускається застосовувати пристрої з відкритим вогнем.
При проведенні ізоляційних робіт усередині апаратів чи
закритих приміщень потрібно бути забезпечити їхнє провітрювання і місцеве
електроосвітлення від електромережі напругою не вище 12 В з арматурою у
вибухобезпечному виконанні.
При виконанні робіт із застосуванням гарячого бітуму кількома
робочими ланками, відстань між ними повинна бути не менш 10 м.
.5.1.3 Вантажно-розвантажувальні роботи.
Вантажно-розвантажувальні роботи повинні проводитися, як
правило, механізованим способом відповідно до вимог розділу, ДБН А.3.2-2-2009 і
Правил безпечної експлуатації вантажопідйомних кранів. При виконанні
вантажно-розвантажувальних робіт, пов'язаних з використанням засобів
автомобільного транспорту, випливає, крім того, дотримувати Правила техніки
безпеки для підприємств автомобільного транспорту.
Площадки для навантажувальних і розвантажувальних робіт
повинні бути сплановані і мати ухил не більш 5°. У відповідних місцях необхідно
установити написи: "В'їзд", "Виїзд", "Розворот"
та ін.
Вантажопідйомні машини, вантажозахватні пристрої, засоби
контейнеризації і пакетування, застосовувані при виконанні
вантажно-розвантажувальних робіт, повинні відповідати вимогам державних
стандартів чи технічних умов на них. Строповку вантажів варто робити
інвентарними стропами чи спеціальними вантажозахватними пристроями,
виготовленими по затвердженому проекту (кресленню). Способи стропування повинні
виключати можливість падіння чи ковзання застропованного вантажу.
Установка (укладання) вантажів на транспортні засоби повинна
забезпечувати стійке положення вантажу при транспортуванні і розвантаженні.
При виконанні вантажно-розвантажувальних робіт не
допускається стропування вантажу, що знаходиться в хиткому положенні, а також
зсув строповочних пристосувань на піднятому вантажі. При переміщенні вантажів,
особливо в скляній тарі, повинні бути прийняті заходи по попередженню поштовхів
і ударів.
Вантажно-розвантажувальні операції з пилоподібними
матеріалами (цемент, вапно, гіпс і ін.) необхідно виконувати механізованим
способом. Ручні роботи з розвантаження цементу, як виключення, дозволяється
виконувати при його температурі не вище 40° С.
.5.1.4. Бетонні і залізобетонні роботи.
Опалубку, застосовувану для зведення монолітних залізобетонних
конструкцій, необхідно виготовляти і застосовувати відповідно до проекту
проведення робіт, затвердженого у встановленому порядку.
Розміщення на опалубці устаткування і матеріалів, не
передбачених проектом проведення робіт, а також перебування людей, що
безпосередньо не беруть участь у проведенні робіт на настилі опалубки, не
допускається.
Розбирання опалубки повинне вироблятися (після досягнення
бетоном заданої міцності) з дозволу виконавця робіт, а особливо відповідальних
конструкцій (по переліку, установленому проектом) - з дозволу головного
інженера.
Заготівля й обробка арматури повинні виконуватися в
спеціально призначених для цього і відповідно обладнаних місцях.
При виконанні робіт із заготівлі арматури необхідно:
обгороджувати місця, призначені для розмотування бухт
(мотків) і виправлення арматури;
при різанні верстатами стрижнів арматури на відрізки довжиною
менш 0,3 м застосовувати пристосування, що попереджають їхній розліт;
обгороджувати робоче місце при обробці стрижнів арматури, що виступають
за габарити верстата, а в двосторонніх верстатів, крім цього, розділяти верстат
посередині подовжньою металевою запобіжною сіткою висотою не менш 1м;
складати заготовлену арматуру в спеціально відведені для
цього місця;
закривати щитами торцеві частини стрижнів арматури в місцях
загальних проходів, що мають ширину менш 1 м.
Елементи каркасів арматури необхідно пакетувати з урахуванням
умов їхнього підйому, складування і транспортування до місця монтажу.
Щодня перед початком укладання бетону в опалубку необхідно
перевіряти стан тари, опалубки і засобів підмащування. Виявлені несправності
варто негайно усувати. Перед початком укладання бетонної суміші віброхоботом
необхідно перевіряти справність і надійність закріплення всіх ланок віброхобота
між собою і до страховочного каната.
При укладанні бетону з бадей чи бункера відстань між нижньою
крайкою бадді чи бункера і поверхнею, на яку укладається бетон, повинна бути не
більш 1 м, якщо інші відстані не передбачені проектом виконання робіт. При
ущільненні бетонної суміші електровібраторами переміщати вібратор за
струмоведучі шланги не допускається, а при перервах у роботі і при переході з
одного місця на інше електровібратори необхідно виключати.
Робітники, що укладають бетонну суміш на поверхні, що має ухил
більш 20°, повинні користуватися запобіжними поясами.
Естакади для подачі бетонної суміші автосамоскидами повинні
бути обладнані відбійними брусами. Між відбійним брусом і огородженням повинні
бути передбачені проходи шириною не менш 0,6 м. На тупикових естакадах потрібно
встановити поперечні відбійні бруси.
.5.1.5 Кам’яні роботи
При переміщенні і подачі на робоче місце вантажопідйомними
кранами цегли, керамічних каменей і дрібних блоків варто застосовувати піддони,
контейнери і вантажозахватні пристрої, що виключають падіння вантажу при
підйомі.
Рівень кладки після кожного переміщення засобів підмащування
повинний бути не менш чим на 0,7 м вище рівня робочого настилу чи перекриття. У
разі потреби виробництва кладки нижче цього рівня кладку слід виконувати,
застосовуючи запобіжні пояси чи спеціальні сітчасті захисні огородження.
Не допускається кладка зовнішніх стін товщиною до 0,75 м у
положенні стоячи на стіні. При товщині стіни більш 0,75 м дозволяється робити
кладку зі стіни, застосовуючи запобіжний , пояс, закріплений за спеціальний
страховочний пристрій. Не допускається кладка стін будинків наступного поверху
без установки несучих конструкцій міжповерхового перекриття, а також площадок і
маршів у сходових клітках.
При кладці стін висотою більш 7 м необхідно застосовувати
захисні козирки по периметрі будинку, що задовольняють наступним вимогам:
ширина захисних козирків повинна бути не менш 1,5 м, і вони
повинні бути встановлені з ухилом до стіни так, щоб кут, утворений між нижньою
частиною стіни будинку і поверхнею козирка, був 110°, а зазор між стіною
будинку і настилом козирка не перевищували 50 мм; захисні козирки повинні
витримувати рівномірно розподілене снігове навантаження, установлену для даного
кліматичного району, і зосереджене навантаження не менш 1600 Н (160 кгс),
прикладену в середині прольоту; перший ряд захисних козирків повинний мати
суцільний настил на висоті не більш 6 м від землі і зберігатися до повного
закінчення кладки стін, а другий ряд, виготовлений суцільним чи із сітчастих
матеріалів з осередком не більш 50X50 мм, - установлюватися на висоті 6-7 м над
першим рядом, а потім по ходу кладки переставлятися через кожні 6-7 м.
Робітники, зайняті на установці, очищенні чи знятті захисних
козирків, повинні працювати з запобіжними поясами. Ходити по козирках,
використовувати їх як риштовання, а також складати на них матеріали не
допускається.
Без пристрою захисних козирків допускається вести кладку стін
висотою до 7 м, а також висотою більш 7 м за умови застосування сітчастих
огороджень, установлюваних на рівні кладки. При кладці промислових цегельних
труб не допускається провадження робіт на верху труби під час чи грози при
вітрі швидкістю більш 15 м/с.
Над місцем завантаження підйомника повинний бути на висоті
2,5-5 м установлений захисний подвійний настил з дощок товщиною не менш 40 мм.
Знімати тимчасові кріплення елементів карниза чи облицювання
стін допускається після досягнення розчином міцності, установленої проектом.
.5.1.6 Монтажні роботи.
На ділянці (захватці), де ведуться монтажні роботи, не
допускається виконання інших робіт і перебування сторонніх осіб.
При зведенні будинків і споруджень забороняється виконувати
роботи, пов'язані з перебуванням людей в одній секції (захватці, ділянці) на
поверхах (ярусах), над якими виробляється переміщення, установка і тимчасове
закріплення елементів збірних конструкцій чи устаткування.
При зведенні односекційних будинків чи споруджень одночасне
виконання монтажних і інших будівельних робіт на різних поверхах (ярусах)
допускається при наявності між ними надійних (обґрунтованих відповідним
розрахунком на дію ударних навантажень) міжповерхових перекриттів за письмовим
наказом головного інженера після здійснення заходів, що забезпечують безпечне
проведення робіт, і за умови перебування безпосередньо на місці робіт
спеціально призначених осіб, відповідальних за безпечне виробництво монтажу і
переміщення вантажів кранами, а також за здійснення контролю за виконанням
крановиком, стропальником і сигнальником виробничих інструкцій з охорони праці.
Способи стропування елементів конструкцій і устаткування повинні забезпечувати
їхню подачу до місця установки в положенні, близькому до проектного.
Забороняється підйом збірних залізобетонних конструкцій, що
не мають монтажних петель чи міток, які забезпечують їхнє правильне стропування
і монтаж. Очищення підлягаючих монтажу елементів конструкцій від бруду і пилу
варто робити до їхнього підйому. Стропування конструкцій і устаткування варто
робити вантажозахватними засобами, що задовольняють вимогам дійсного розділу та
забезпечують можливість дистанційної розстроповки з робочого обрію у випадках,
коли висота до замка вантажозахватного засобу перевищує 2 м.
Елементи монтованих конструкцій чи устаткування під час
переміщення повинні утримуватися від розгойдування й обертання гнучкими
відтягненнями. Не допускається перебування людей на елементах конструкцій і
устаткування під час їхнього підйому чи переміщення. Під час перерв у роботі не
допускається залишати підняті елементи конструкцій і устаткування у висячому
положенні.
Розчалювання для тимчасового закріплення монтованих
конструкцій повинні бути прикріплені до надійних опор (фундаментам, якорям і
т.п. ). Кількість розчалювань, їхні матеріали і перетин, способи натягу і місця
закріплення встановлюються проектом проведення робіт. Розчалювання повинні бути
розташовані за межами габаритів руху транспорту і будівельних машин.
Розчалювання не повинні стосуватися гострих кутів інших конструкцій.
Перегинання розчалювань у місцях зіткнення їх з елементами інших конструкцій допускається
лише після перевірки міцності і стійкості цих елементів під впливом зусиль від
розчалювань.
Для переходу монтажників з однієї конструкції на іншу варто
застосовувати інвентарні сходу, перехідні містки і трапи, що мають огородження.
Не допускається перехід монтажників по встановлених конструкціях і їхніх
елементах (фермах, рігелях і т.п. ), на яких неможливо установити огородження,
що забезпечує ширину проходу без застосування спеціальних запобіжних
пристосувань (надійно натягнутого уздовж ферми чи рігеля каната для закріплення
карабіна , запобіжного пояса й ін.).
Встановлені в проектне положення елементи конструкцій повинні
бути закріплені так, щоб забезпечувалася їхня стійкість і геометрична
незмінюваність. Розстроповку елементів конструкцій, встановлених у проектне
положення, варто робити після постійного чи тимчасового надійного їхнього
закріплення. Переміщати встановлені елементи конструкцій після їх розстроповки,
за винятком випадків, обґрунтованих ППР, не допускається.
Не допускається виконувати монтажні роботи на висоті у
відкритих місцях при швидкості вітру 15 м/с і більше, при ожеледиці, грозі чи
тумані, що виключає видимість у межах фронту робіт. Не допускається
перебування людей під монтуючими елементами конструкцій і устаткування до установки
їх у проектне положення і закріплення.
При необхідності перебування працюючих під монтуємим
устаткуванням (конструкціями), а також на устаткуванні (конструкціях) повинні
здійснюватися спеціальні заходи, що забезпечують безпеку працюючих.
Начіпні монтажні майданчики, сходи й інші пристосування,
необхідні для роботи монтажників на висоті, варто встановлювати і закріплювати
на монтуємих конструкціях до їхнього підйому. При проведені монтажних
(демонтажних) робіт в умовах діючого підприємства експлуатовані електромережі й
інші діючі інженерні системи в зоні робіт повинні бути, як правило, відключені,
вкорочені, а устаткування і трубопроводи звільнені від вибухонебезпечних,
пальних і шкідливих речовин.
При виробництві монтажних робіт не допускається використовувати
для закріплення технологічного і монтажного оснащення устаткування і
трубопроводи, а також технологічні і будівельні конструкції без узгодження з
особами, відповідальними за правильну їхню експлуатацію. До виконання монтажних
робіт необхідно установити порядок обміну умовними сигналами між особою, що
керує монтажем і машиністом (мотористом). Усі сигнали подаються тільки однією
особою (бригадиром монтажної бригади, ланковим, такелажником-стропальником),
крім сигналу "Стоп", що може бути поданий будь-яким працівником, що
помітив явну небезпеку.
При насуві (пересувці) конструкцій і устаткування лебідками
вантажопідйомність гальмових лебідок і поліспастів повинна дорівнювати
вантажопідйомності тягових, якщо інші вимоги не встановлені проектом.
Монтаж конструкцій кожного наступного ярусу (ділянки) будинку
чи споруди варто робити тільки після надійного закріплення всіх елементів
попереднього ярусу (ділянки) відповідно до проекту. Начіпні металеві сходи
висотою більш 5 м повинні бути обгороджені металевими дугами з вертикальними
зв'язками і надійно прикріплені до конструкції чи до устаткування. Підйом
робітників по начіпних сходах на висоту більш 10 м допускається в тому випадку,
якщо сходи обладнані майданчиками відпочинку не рідше чим через кожні 10 м по висоті.
При монтажі каркасних будинків установлювати наступний ярус
каркаса допускається тільки після установки конструкцій, що обгороджуются, чи
тимчасових огороджень на попередньому ярусі.
У процесі монтажу конструкцій, будинків чи споруд монтажники
повинні знаходитися на раніше встановлених і надійно закріплених конструкціях
чи засобах підмащувания. Монтаж сходових маршів і майданчиків будинків
(споруд), а також грузопасажирських будівельних підйомників (ліфтів) повинен
здійснюватися одночасно з монтажем конструкцій будинку. На змонтованих сходових
маршах варто негайно встановлювати огородження.
На захватці, у якій ведеться монтаж конструкції будинку, не
допускається користуватися грузопасажирским підйомником (ліфтом) безпосередньо
під час переміщення елементів конструкцій. При монтажі металоконструкцій з
рулонних заготівель повинні прийматися заходи проти мимовільного згортання
рулону.
Фарбування й антикорозійний захист конструкцій і устаткування
у випадках, коли вони виконуються на будівельному майданчику, варто робити, як
правило, до їхнього підйому на проектну оцінку.
Розпакування підлягаючого монтажу устаткування повинно
проводитися в зоні, відведеній відповідно до проекту проведення робіт, і
здійснюватися на спеціальних стелажах, або підкладках висотою не менш 100 мм.
При розпакуванні устаткування не допускається застосування матеріалів із
вибухо- і пожежонебезпечними властивостями.
У процесі виконання складальних операцій сполучення отворів і
перевірка їхнього збігу в монтуємих деталях повинні проводитися з використанням
спеціального інструмента (конусних оправлень, складальних пробок і ін.).
Перевіряти збіг отворів у монтуємих деталях пальцями рук не допускається.
При зборці горизонтальних циліндричних ємностей, що
складаються з окремих царг, повинні застосовуватися клинові підкладки й інші
пристосування, що виключають можливість мимовільного скочування царг.
При переміщенні конструкцій чи устаткування кількома
піднімальними чи тяговими засобами повинна бути виключена можливість
перевантаження кожного з цих засобів. При переміщенні конструкцій чи
устаткування відстань між ними і виступаючими частинами змонтованого
устаткування чи інших конструкцій повинна бути по горизонталі не менш 1 м, по
вертикалі - 0,5 м.
Кути відхилення від вертикалі вантажних канатів і поліспастів
вантажопідйомних засобів у процесі монтажу не повинні перевищувати величину,
зазначену в паспорті, затвердженому проектом технічних умов на цей
вантажопідйомний засіб.
Установка і зняття перемичок (зв'язків) між змонтованим і
діючим устаткуванням, а також підключення тимчасових установок до діючих систем
(електричних, парових, технологічних і т.д. ) без письмового дозволу
генерального підрядчика і замовника не допускається. При демонтажі конструкцій
і устаткування варто виконувати вимоги, пропоновані до монтажних робіт.
Одночасне розбирання конструкцій чи демонтаж устаткування в двох чи більш
ярусах по одній вертикалі не допускаються.
.5.1.7 Електромонтажні роботи.
При монтажі електроустаткування варто виконувати вимоги ДБН
А.3.2-2-2009 і загальні вимоги, пропоновані до монтажних робіт
Не допускається використовувати неприйняті в експлуатацію у
встановленому порядку електричні мережі, розподільні пристрої, щити, панелі і
їхні окремі відгалуження і приєднувати їх у якості тимчасових електричних мереж
і установок, а також робити електромонтажні роботи на змонтованій і переданій
під налагодження електроустановці без дозволу налагоджувальної організації.
Особи, зайняті на електромонтажних роботах, не повинні
виконувати роботи, що відносяться до експлуатації електрогосподарства замовника
і генерального підрядчика.
Не допускається робити роботи чи знаходитися на відстані менш
50 м від місця випробування повітряних вимикачів. Запобіжний клапан на
повітрозбірнику повітряних вимикачів повинен бути відрегульований і
випробуваний на тиск, що не перевищує робочий більше ніж на 10%. При проведені
робіт, пов'язаних з перебуванням людей усередині повітрозбірника, вентилі на
трубопроводах для подачі повітря в повітрозбірник варто закрити з установкою
замків і вивісити попереджувальні плакати. Спускні вентилі повинні бути
відкриті і позначені попереджувальними плакатами чи написами.
При проведені робіт по регулюванню вимикачів і роз'єднувачів,
з'єднаних із приводами, повинні бути прийняті заходи, що попереджають можливість
непередбаченого включення чи відключення.
Запобіжники ланцюгів керування монтуємого апарата повинні
бути зняті на увесь час монтажу. При необхідності подачі оперативного струму
для випробування електричних ланцюгів і апаратів на них варто встановити
попереджувальні плакати, знаки чи написи, а роботи, не пов'язані з
випробуванням, повинні бути припинені і люди, зайняті на цих роботах, виведені.
.5.1.8 Техніка безпеки при виконанні склярських робіт
При виконанні склярських робіт потрібно виконувати вимоги ДБН
А.3.2-2-2009
Для забезпечення безпечного виконання склярських робіт
нарізку скла проводять у майстернях. До робочого місця скло слід подавати з
використанням відповідних безпечних знарядь (пристосувань) або в спеціальній
тарі.
До початку склярських робіт візуально перевіряють міцність і
справність віконних рам. При склінні на висоті робітники із запобіжними поясами
повинні знаходитись на риштуваннях або підмостках.
.5.1.9 Опоряджувальні роботи.
Засоби підвощування, застосовувані для штукатурних чи
малярських робіт, у місцях, під якими ведуться інші роботи чи є прохід, повинні
мати настил без зазорів. При виробництві штукатурних робіт із застосуванням
розчиннонасосних установок необхідно забезпечити двосторонній зв'язок оператора
з машиністом установки. Для просушування приміщень споруджуваних будинків і
споруд при неможливості використання систем опалення варто застосовувати
повітронагрівачі (електричні чи працюючі на рідкому паливі). При їхній
установці варто виконувати вимоги Правил пожежної безпеки при виробництві
будівельно-монтажних робіт. Забороняється обігрівати і сушити приміщення
жаровнями й іншими пристроями, що виділяють у приміщення продукти згоряння
палива.
Малярські склади варто розміщувати, як правило,
централізовано. При їхньому розташуванні, на будівельному майданчику необхідно
використовувати ті приміщення, що обладнані вентиляцією. Приміщення повинні
бути забезпечені нешкідливими миючими засобами і теплою водою.
У місцях застосування нітрофарб і інших лакофарбових
матеріалів, що можуть утворювати вибухонебезпечні пари, забороняються роботи з
застосуванням вогню чи іскроутворення. Електропроводка в цих місцях повинна
бути знеструмлена. Тару з вибухонебезпечними матеріалами (лаки, нітрофарби і
т.п. ) під час перерв у роботі варто закривати пробками чи кришками і
відкривати інструментом, що не викликає іскроутворення.
.5.1.10. Покрівельні роботи.
Допуск робітників до виконання покрівельних робіт
дозволяється після огляду виконробом чи майстром разом із бригадиром справності
несучих конструкцій даху й огороджень. При виконанні робіт на даху з нахилом
більше 20° робітники повинні застосовувати запобіжні пояси. Місця закріплення
запобіжних поясів повинні бути зазначені майстром чи виконробом.
Для проходу робітників, що виконують роботи на даху з нахилом
більше 20°, а також на даху з покриттям, не розрахованим на навантаження від
ваги працюючих, необхідно влаштовувати трапи шириною не менш 0,3 м з
поперечними планками для упору ніг. Трапи на час роботи повинні бути
закріплені. Розміщати на даху матеріали допускається тільки в місцях,
передбачених проектом проведення робіт, із вживанням заходів проти їхнього
падіння, у тому числі від впливу вітру. Під час перерв у роботі технологічні
прилади, інструмент і матеріали повинні бути закріплені чи прибрані з даху.
Не допускається виконання покрівельних робіт під час
ожеледиці, туману, що виключає видимість у межах фронту робіт, грози і вітру
швидкістю 15 м/с і більше. Елементи і деталі покрівель, у тому числі
компенсатори у швах, захисні фартухи, ланки ринв, зливи, звиси і т.п. варто
подавати на робочі місця в заготовленому виді. Заготівля зазначених елементів і
деталей безпосередньо на даху не допускається.
3.5.2
Розрахунок стійкості баштового крану
Перевірити вантажну та власну стійкість баштового крану
КБ-100.3 з урахуванням додаткових навантажень і ухилів шляху 2,8º.
При підйомі
вантажу вагою 5т, клас відповідальності крану ІІ, район будівництва 4, тип
місцевості - з перешкодами, висота крану над поверхнею землі - 40м.
Розміри:
R1=1,20м, R2=0,78, R3=1,36т, R0=4,3т,
hк=32.37м, hr=27.28м, bк=br=2.25м.
Відстань від опорного шарніра до точки підвісу стріли Lс=33м,
швидкість підйому (опускання) вантажу V1=22,5м/хв., швидкість
пересування крану V2=5м/хв., кратність поліспастів : вантажного n=1,
стрілового m=4, колія і база К=В=4.5м.
Розрахунок:
Розрахункова схема стійкості баштового крана з вантажем (а) і
без вантажу (б)
Умову стійкості можна записати у вигляді:
Kn*QrH*br<MwH*bk
де Qrн - нормативна складова ваги вантажу,
кН;r - відстань від точки підвішування вантажного поліспаста до
вертикальної площини, яка проходить через ребро перекидання, м;
Мwн - момент відносно ребра перекидання
від нормативної складової вітрового навантаження, кНм (за ГОСТ 1951-77);
Мwн =F·Gwн·Н,
де Gwн - статична складова нормативного
вітрового навантаження,кН/м2;- площа навітряної поверхні крану, яка
визначається площею, обмеженою контуром крану, помноженою на коефіцієнт
заповнення елементами решітки (для решітчастих перерізів 0,3-0,4) м2;
Н - плече прикладання сили вітру, відносно ребра перекидання,
м.
Gwн=gwн·к·сх=550·1,2·1=660Па=0,066кПа,
F=2.25·40·0,3=27м2,
Мwн =0,066·27·40=71.28кНм
деgwн - динамічний тиск вітру, значення
якого залежить від району будівництва, Па;
к - коефіцієнт, який враховує зміну швидкісного напору вітру
по висоті з урахуванням типу місцевості;
с - аеродинамічний коефіцієнт опору, який враховує тип
конструкції, яка перевіряється;
Момент середньоквадратичного відхилення випадкової величини
складової вітрового навантаження, яка діє на вантаж, відносно ребра перекидання
визначаємо за формулою:
М‘SVК=0,1·МSVК,
де МSVК - момент середньоквадратичного відхилення
випадкової складової вітрового навантаження, яка діє на вантаж, відносно ребра
перекидання, кНм;
МSVК=mн·ξ·Мwн,
mн - коефіцієнт пульсації вітру;
ξ - коефіцієнт динамічності.
МSVК=0,1·2,05·71.28=14.61кНм,
М‘SVК=0,1·14.61=1.46кНм.
Момент середньоквадратичних відхилень випадкових складових
навантажень, які викликані роботою механізму підіймання вантажу та пересування
крану відносно ребра перекидання визначається за формулою:
де QкН - нормативна складова ваги
крану, кН;rН - нормативна складова ваги вантажу, кН;1,
V2 - номінальні швидкості піднімання (опускання) вантажу та пересування
крану;к , hr - відповідно відстань від поверхні землі до
центру ваги крану та вантажу, м.
кНм
Підставляючи отримані значення у формулу коефіцієнта
змінності, отримуємо:
К2=(71.28+14.61+1.46+45.78)·0,5/3216=0.02
Тоді коефіцієнт перевантаження матиме вигляд:
Кn=1+К1·К2
де К1 - коефіцієнт надійності [табл.15.1 37].
Кn=1+5,0·0,02=1,11
Таким чином умова стійкості :
,11·71.28·2.25=176.98кНм <71.28·3=213.84кНм.
Висновок: вантажна стійкість крану забезпечена.
3.5.3
Розрахунок штучного заземлення підкранової колії
Захисне заземлення - з’єднання із землею частин обладнання,
які не знаходяться під напругою в нормальних умовах експлуатації, але можуть
опинитися під напругою у результаті порушення ізоляції електроустановки.
Фізична суть заземлення полягає у створенні електричного
ланцюга, який має опір значно менший ніж опір тіла людини. Внаслідок чого
величина сили струму, що проходить через людину зменшується до фізичних
значень. Заземлення бувають природні і штучні. Розрахунок штучних заземлень
полягає у визначенні необхідної кількості вертикальних електродів, довжини
горизонтального електроду та в порівнянні знайденого значення опору заземлення
з вимогами ПУЕ.
Схема заземлення рельсових шляхів: торців(а) вздовж (б)
рельсових шляхів
-з’єднувальний провідник, 2- рельсовий шлях, 3-баштовий кран,
4-перемичка,
-розподільний пункт, 6-чотирижильний кабель, 7-джерело
заземлення.
Грунт - суглиноктвердий з питомим електричним опором ρ=180
Ом*м. У якості
вертикального заземлювача використовуємо сталеві труби діаметром м і довжиною м. Горизонтальний електрод із круглої
сталі діаметром d=0,01м.
Відношення а/l=1. Кліматична зона I. Потужність електродвигуна 34 кВт;
Визначаємо опір
розтіканню струму одиничного вертикального електрода.
де t- відстань від середини заземлювача до поверхні грунту, м
l, d- довжина і діаметр
вертикального заземлювача.
Розрахунковий питомий опір грунту:
де - коефіцієнт сезонності, який враховує можливість збільшення
опору грунту на протязі року. Приймаємо =1,4 для І-ї кліматичної зони.
Орієнтовно визначаємо необхідну кількість вертикальних
електродів:
де - коефіцієнт використання вертикальних електродів,
Rн = 10 Ом- задаємося нормативним значенням опору заземлення
згідно ПУЕ.
Визначаємо довжину горизонтального електрода:
lг=4*6=24м.
Визначаємо розрахунковий питомий опір грунту для
горизонтального електрода:
Визначаємо опір розтікання горизонтального електрода:
,
де l - довжина смуги, м; b1=2Ø,
м;- відстань від
горизонтального електрода до поверхні землі, м
Визначаємо загальний розрахунковий опір заземлюючого
обладнання з урахуванням з’єднувальної смуги :
де - дійсні значення коефіцієнтів використання приймаємо
виходячи з прийнятої схеми розміщення вертикальних заземлювачів.
Правильно розраховане заземлююче обладнання повинно
відповідати умові , , отже розрахунок виконано правильно.
Розділ
4. Економічна частина

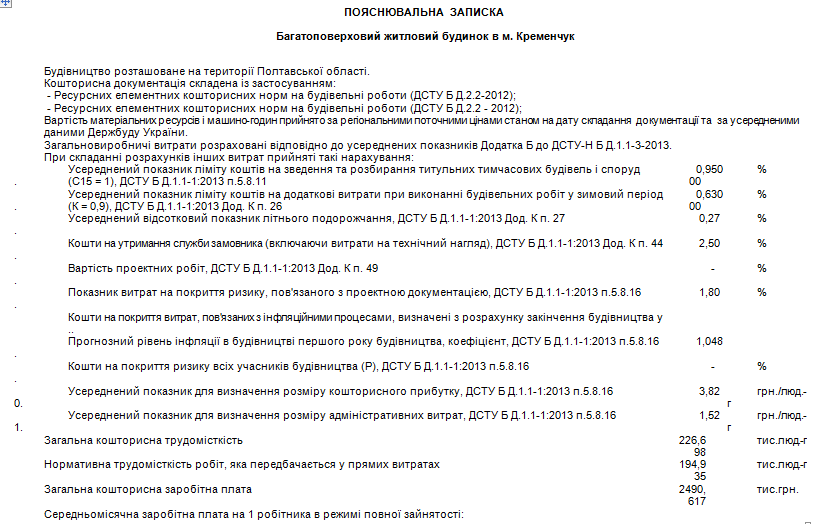

ПОЯСНЮВАЛЬНА ЗАПИСКА
Багатоповерховий житловий будинок в м. Кременчук
Будівництво розташоване на території Полтавської області.
Кошторисна документацiя складена iз застосуванням:
- Ресурсних елементних кошторисних норм на будівельні роботи
(ДСТУ Б Д.2.2-2012);
- Ресурсних елементних кошторисних норм на будівельні роботи
(ДСТУ Б Д.2.2 - 2012);
Вартість матеріальних ресурсів і машино-годин прийнято за
регіональними поточними цінами станом на дату складання документації та за
усередненими даними Держбуду України.
Загальновиробничi витрати розрахованi вiдповiдно до
усереднених показникiв Додатка Б до ДСТУ-Н Б Д.1.1-3-2013.
При складаннi розрахункiв iнших витрат прийнятi такi
нарахування:
1. Усереднений
показник лiмiту коштiв на зведення та розбирання титульних тимчасових будiвель
i споруд
(С15 = 1), ДСТУ Б Д.1.1-1:2013 п.5.8.11
0,95000 %
2. Усереднений
показник лiмiту коштiв на додатковi витрати при виконаннi будiвельних робiт у
зимовий перiод
(К = 0,9), ДСТУ Б Д.1.1-1:2013 Дод. К п. 26
0,63000 %
3.Усереднений вiдсотковий показник лiтнього подорожчання,
ДСТУ Б Д.1.1-1:2013 Дод. К п. 27
0,27 %
4. Показник
витрат на покриття ризику, пов'язаного з проектною документацiєю, ДСТУ Б
Д.1.1-1:2013 п.5.8.16
,80 %
5. Кошти на покриття витрат,
пов'язаних з iнфляцiйними процесами, визначенi з розрахунку закiнчення
будiвництва у..
6. Прогнозний рiвень iнфляцiї в будiвництвi першого
року будiвництва, коефiцiєнт, ДСТУ Б Д.1.1-1:2013 п.5.8.16
1,048
7. Кошти на
покриття ризику всіх учасників будівництва (Р), ДСТУ Б Д.1.1-1:2013 п.5.8.16
. Усереднений
показник для визначення розмiру кошторисного прибутку, ДСТУ Б Д.1.1-1:2013
п.5.8.16
3,82 грн./люд.-г
9. Усереднений
показник для визначення розмiру адмiнiстративних витрат, ДСТУ Б Д.1.1-1:2013
п.5.8.16
,52 грн./люд.-г
Загальна кошторисна трудомісткість 226,698 тис.люд.-г
Нормативна трудомісткість робiт, яка передбачається у прямих
витратах 194,935 тис.люд.-г
Загальна кошторисна заробітна плата 2490,617 тис.грн.
Середньомiсячна заробітна плата на 1 робiтника в режимi
повної зайнятостi:
Тарифна сiтка для будiвельних, монтажних i ремонтних робiт
при середньомiсячнiй нормi тривалостi робочого часу 166,83
люд.-г та розрядi робiт 3,8
3400,00 грн.
Тарифна сiтка для робіт на керуванні та обслуговуванні
будівельних машин та механізмів при середньомiсячнiй нормi тривалостi робочого часу 166,83
люд.-г та розрядi робiт 3,8
2721,00 грн.

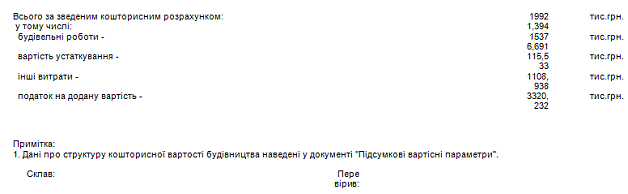

Всього договiрна
цiна: у тому числi:
|
18865,5271
|
|
будiвельнi роботи
-
|
15376,6920
|
|
тис.грн.
|
вартiсть
устаткування -
|
-
|
|
тис.грн.
|
iншi витрати -
|
3488,83507
|
|
тис.грн.
|
податок на додану
вартiсть -
|
-
|
|
тис.грн.
|
Примiтка:
|
|
|
|
1. Данi про
структуру кошторисної вартостi будiвництва наведенi у документi
"Пiдсумковi вартiснi параметри".
|
|
Склав:_________________
|
Перевірив:_________________
|
|
|
|
|
|
№ п/п
|
Обгрунтування
|
Найменування
витрат
|
Вартість , тис.
грн.
|
|
|
|
всього
|
у тому числі:
|
|
|
|
|
будівельних робіт
|
інших витрат
|
1
|
|
Прямi
витрати, в тому числi
|
12430,726
|
12430,726
|
-
|
|

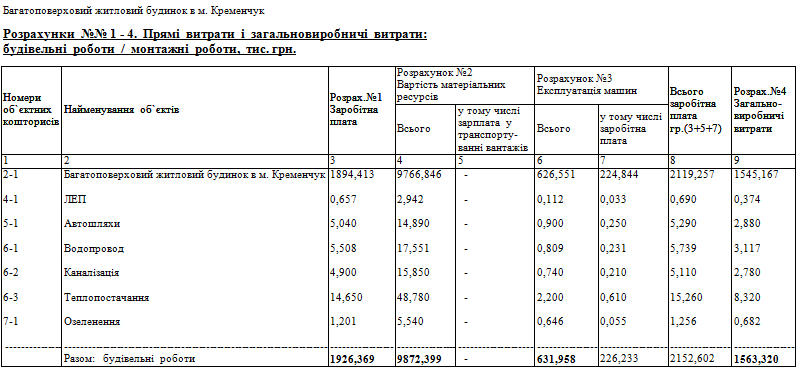

Розрахунок N1
|
Заробiтна плата
|
1926,369
|
1926,369
|
-
|
|
Розрахунок N2
|
Вартiсть
матерiальних ресурсiв
|
9872,399
|
9872,399
|
-
|
|
Розрахунок N3
|
Вартiсть експлуатацiї будiвельних
машин i механiзмiв
|
631,958
|
631,958
|
-
|
2
|
Розрахунок N4
|
Загальновиробничi
витрати
|
1563,32
|
1563,32
|
-
|
3
|

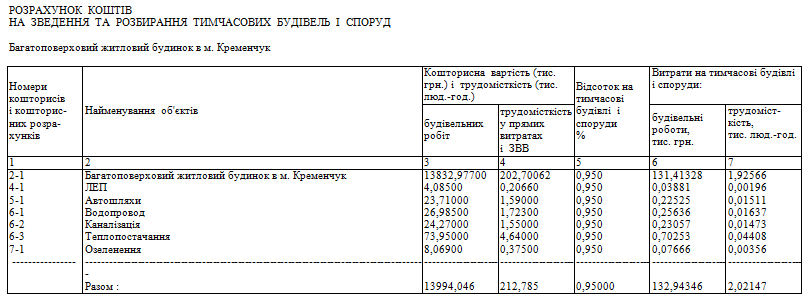

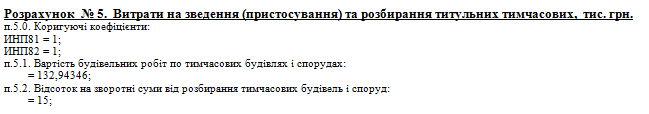

Розрахунок N5
|
Витрати на зведення
(пристосування) та розбирання титульних тимчасових будiвель
I споруд
|
132,94346
|
132,94346
|
-
|
|
|
в т.ч. зворотнi
суми
|
19,94152
|
19,94152
|
-
|
4
|

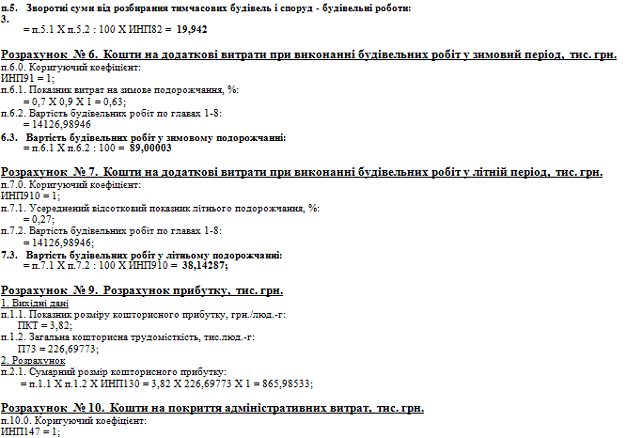

Розрахунок N6
|
Кошти на додатковi
витрати при виконаннi будiвельних робiт у зимовий перiод
(на обсяги робiт, що плануються до виконання у зимовий перiод)
|
89,00003
|
89,00003
|
-
|
5
|
Розрахунок N7
|
Кошти на додатковi
витрати при виконаннi будiвельних робiт у лiтнiй
перiод (на обсяги робiт, що
плануються до виконання у лiтнiй перiод)
|
38,14287
|
38,14287
|
-
|
6
|
Розрахунок N8
|
Iншi супутнi
витрати
|
-
|
-
|
-
|
|
|
Разом
|
14254,13236
|
14254,13236
|
-
|
7
|

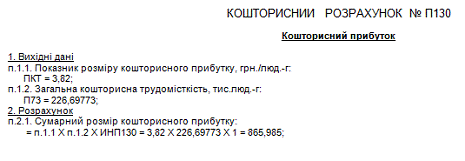

Розрахунок N9
|
Прибуток
|
865,98533
|
865,98533
|
-
|
8
|

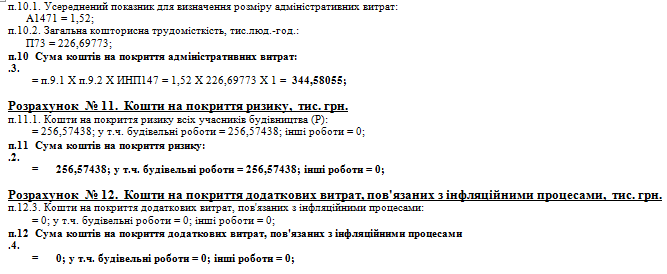

Розрахунок N10
|
Кошти на покриття адмiнiстративних
витрат будiвельно-монтажних органiзацiй
|
344,58055
|
-
|
344,58055
|
9
|
Розрахунок N11
|
Кошти на
покриття ризику
|
256,57438
|
256,57438
|
-
|
10
|
Розрахунок N12
|
Кошти на покриття
додаткових витрат, пов'язаних з інфляційними процесами
|
-
|
-
|
-
|
|
|
Разом (пп. 1-10)
|
15721,27262
|
15376,69207
|
344,58055
|
11
|
Розрахунок N13
|
Податки, збори, обов'язковi
платежi, встановленi чинним
законодавством i не врахованi складовими
вартостi будiвництва (крiм ПДВ)
|
-
|
-
|
-
|
|
|
Разом договiрна
цiна крiм ПДВ
|
15721,27262
|
15376,69207
|
344,58055
|
12
|
|
Податок на
додану вартiсть (20 %)
|
3144,25452
|
-
|
3144,25452
|
|
|
Всього договiрна
цiна
|
18865,52714
|
|
|
|
|
|
|
|
|
|
|
в т.ч. зворотнi
суми:
|
|
|
|
|
|
|
|
|
|
|
|
-вiд розбирання тимчасових будiвель i споруд крiм ПДВ
|
19,94152
|
|
|
|
|
-податок на додану вартiсть
(ПДВ) (20 %)
|
3,9883
|
|
|
|
|
-вiд розбирання тимчасових будiвель i споруд з ПДВ
|
23,92982
|
|
|
Керівник
підприємства (організації) замовника
|
|
Керівник
генеральної підрядної організації
|
|
|
|
|
|
|
|
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
13
|
СН204-502
|
Установка для
зварювання ручного дугового [постійного струму]
|
маш-год
|
243,3819
|
7,77
|
|
|
|
14
|
СН205-102
|
Компресори
пересувнi з двигуном внутрiшнього згоряння, тиск
до 686 кПа [7 ат], подача 5 м3/хв
|
маш-год
|
68,25
|
72,20
|
|
|
|
15
|
СН206-248
|
Екскаватори
одноковшовi дизельнi на гусеничному ходу, мiсткiсть
ковша 0,65 м3
|
маш-год
|
71,45032
|
154,91
|
|
|
|
16
|
СН206-338
|
Екскаватори
одноковшовi дизельнi на пневмоколісному ходу, мiсткiсть ковша
0,4 м3
|
маш-год
|
20,088
|
95,88
|
|
|
|
17
|
СН207-149
|
Бульдозери,
потужнiсть 79 кВт [108 к.с.]
|
маш-год
|
41,37253
|
142,56
|
|
|
|
18
|
СН210-1207
|
Агрегати
електронасоснi з регулюванням подачi вручну для будiвельних
розчинiв, подача 2 м3/год, напiр 150 м
|
маш-год
|
24,1092
|
5,11
|
|
|
|
19
|
СН211-251
|
Розчинонасос,
продуктивність 1 м3/год
|
маш-год
|
1238,9433
|
19,01
|
|
|
|
20
|
СН214-620
|
Установки буровi
шнекового бурiння для улаштування
буронабивних паль, глибина свердловини
до 20 м, діаметр до 1200 мм
|
маш-год
|
220,968
|
310,98
|
|
|
|
21
|
СН233-1721
|
Насос грязьовий,
подача 15 м3/год, напiр 50 м
|
маш-год
|
18,886
|
28,45
|
|
|
|
|
|
III. Будiвельнi
машини, врахованi в складi загальновиробничих витрат
|
|
|
|
|
|
|
22
|
СН200-40
|
Котел електричний
бiтумний, мiсткiсть 1 м3
|
маш-год
|
89,451
|
|
|
|
|
23
|
СН211-101
|
Баддi, мiсткiсть 2
м3
|
маш-год
|
37,6831
|
|
|
|
|
24
|
СН233-1100
|
Трамбiвки
пневматичнi при роботi вiд компресора
|
маш-год
|
68,25
|
|
|
|
|
25
|
СН270-50
|
Вiбратори для усiх
видiв будiвництва, крiм гiдротехнiчного
|
маш-год
|
37,6831
|
|
|
|
|
26
|
СН270-108
|
Котли бiтумнi
пересувнi, мiсткiсть 400 л
|
маш-год
|
79,4515
|
|
|
|
|
27
|
СН270-116
|
маш-год
|
64,6751
|
|
|
|
|
28
|
СН270-117
|
Вiбратори глибиннi
|
маш-год
|
382,91
|
|
|
|
|
29
|
СН270-119
|
Шуруповерти
|
маш-год
|
58,5387
|
|
|
|
|
30
|
СН270-126
|
Фарборозпилювачi
ручнi
|
маш-год
|
633,4016
|
|
|
|
|
31
|
СН270-135
|
Перфоратори
електричнi
|
маш-год
|
71,5878
|
|
|
|
|
|
|
IV. Будівельні
матеріали, вироби і конструкції
|
|
|
|
|
|
|
32
|
С111-73
|
Бiтуми нафтовi
будiвельнi, марка БН-90/10
|
т
|
0,28976
|
4170,56
|
3981,65
|
107,13
|
81,78
|
33
|
С111-78
|
Бiтуми нафтовi
покрiвельнi, марка БНК-45/180
|
т
|
0,195
|
3751,41
|
3568,64
|
109,21
|
73,56
|
34
|
С111-160
|
Цвяхи
опоряджувальнi круглi 1,0х16 мм
|
т
|
0,017617
|
18383,42
|
17953,68
|
69,28
|
360,46
|
35
|
С111-179
|
Цвяхи будiвельнi з
плоскою головкою 1,6х50 мм
|
т
|
0,031212
|
8853,12
|
8610,25
|
69,28
|
173,59
|
36
|
С111-181
|
Цвяхи будiвельнi з
плоскою головкою 1,8х60 мм
|
т
|
0,036831
|
8088,32
|
7860,45
|
69,28
|
158,59
|
37
|
С111-219
|
Гiпсовi в'яжучi Г-3
|
т
|
0,13422
|
551,08
|
461,03
|
79,24
|
10,81
|
38
|
С111-223
|
Грунтовка В-КФ-093
червоно-коричнева, сiра, чорна
|
т
|
0,05037
|
39557,49
|
38694,76
|
87,09
|
775,64
|
39
|
С111-253
|
Вапно будiвельне
негашене грудкове, сорт 1
|
т
|
0,01435
|
846,60
|
737,85
|
92,15
|
16,60
|
40
|
С111-256
|
Плитки керамiчнi
глазурованi для внутрiшнього облицювання стiн гладкi бiлi без завалу
|
м2
|
2568
|
60,86
|
58,27
|
1,40
|
1,19
|
41
|
С111-322
|
Гас для технiчних
цiлей, марка КТ-1, КТ-2
|
т
|
0,88932
|
4882,89
|
4692,24
|
94,91
|
95,74
|
42
|
С111-542
|
Лiнолеум
полiвiнiлхлоридний багатошаровий та одношаровий без пiдоснови, марка МП,
товщина 1,5 мм
|
м2
|
3038,58
|
25,51
|
24,72
|
0,29
|
0,50
|
43
|
С111-594
|
Мастика бiтумна
покрiвельна гаряча
|
т
|
8,2221
|
3870,00
|
3701,05
|
93,07
|
75,88
|
44
|
С111-612
|
Мастика
морозостiйка бiтумно-масляна МБ-50
|
т
|
7,1778
|
6508,51
|
6276,76
|
104,13
|
127,62
|
45
|
С111-782
|
Поковки з
квадратних заготовок, маса 1,8 кг
|
т
|
0,29484
|
9164,94
|
8915,96
|
69,28
|
179,70
|
46
|
С111-797
|
Катанка
гарячекатана у мотках, дiаметр 6,3-6,5 мм
|
т
|
0,080352
|
6787,46
|
6599,93
|
54,44
|
133,09
|
47
|
С111-816
|
Дрiт сталевий
низьковуглецевий рiзного призначення свiтлий, дiаметр 1,1
мм
|
т
|
0,03731
|
10261,53
|
10005,88
|
54,44
|
201,21
|
48
|
С111-856
|
Руберойд
покрiвельний з пиловидною засипкою РКП-350Б
|
м2
|
154,704
|
8,83
|
8,50
|
0,16
|
0,17
|
49
|
+&С111-860-1
|
Євроруберойд
|
м2
|
3063,6
|
21,77
|
20,87
|
0,47
|
0,43
|
50
|
С111-874
|
Сiтка дротяна ткана
з квадратними чарунками N 05 без
покриття
|
м2
|
1354,3728
|
67,12
|
65,74
|
0,06
|
1,32
|
51
|
С111-1305
|
Портландцемент
загальнобудiвельного призначення
бездобавковий, марка 400
|
т
|
47,8992
|
815,04
|
719,82
|
79,24
|
15,98
|
52
|
С111-1529
|
Електроди, дiаметр
6 мм, марка Э42
|
т
|
0,2168
|
11943,58
|
11638,87
|
70,52
|
234,19
|
53
|
С111-1530
|
Електроди, дiаметр
6 мм, марка Э42А
|
т
|
0,04592
|
13286,31
|
12955,27
|
70,52
|
260,52
|
54
|
С111-1591
|
Смола
кам'яновугiльна для дорожнього будiвництва
|
т
|
0,198148
|
1842,48
|
1688,82
|
117,53
|
36,13
|
55
|
С111-1604
|
Папiр шлiфувальний
|
м2
|
80,3712
|
61,29
|
60,08
|
0,01
|
1,20
|
56
|
С111-1608
|
Дрантя
|
кг
|
58,9736
|
3,20
|
2,99
|
0,15
|
0,06
|
57
|
+С111-1626-1
|
Дисперсія
полівінілацетатна непластифікована
|
кг
|
6027,84
|
22,56
|
22,00
|
0,12
|
0,44
|
58
|
С111-1641
|
Клей бустилат
|
т
|
1,885707
|
8639,54
|
8373,38
|
96,76
|
169,40
|
59
|
С111-1648
|
Клей, марка КМЦ
[для наклеювання шпалер]
|
т
|
0,26796
|
55730,78
|
54544,95
|
93,07
|
1092,76
|
60
|
С111-1705
|
Шпалери звичайної
якостi
|
100м2
|
151,3974
|
162,26
|
158,03
|
1,05
|
3,18
|
61
|
С111-1708
|
Клоччя просочене
|
кг
|
649,74
|
15,32
|
14,92
|
0,10
|
0,30
|
62
|
С111-1726
|
Плитки керамiчнi
для пiдлог гладкi неглазурованi багатобарвнi квадратнi та прямокутнi
|
м2
|
588,54
|
82,58
|
78,18
|
2,78
|
1,62
|
63
|
С111-1757
|
Рядно
|
м2
|
43,05
|
18,28
|
17,89
|
0,03
|
0,36
|
64
|
С111-1762
|
Толь з
крупнозернистою посипкою гiдроiзоляцiйна, марка ТГ-350
|
м2
|
4207,221
|
7,95
|
7,72
|
0,07
|
0,16
|
65
|
С111-1865
|
кг
|
314,5875
|
12,79
|
12,47
|
0,07
|
0,25
|
66
|
С111-1895
|
Шпаклiвка клейова
|
т
|
4,87968
|
4794,74
|
4590,15
|
110,58
|
94,01
|
67
|
С111-1896
|
Шпаклiвка
полiмерцементна
|
кг
|
56,601
|
21,31
|
20,78
|
0,11
|
0,42
|
68
|
С112-49
|
Дошки обрiзнi з
хвойних порiд, довжина 4-6,5 м, ширина 75-150 мм, товщина 19,22 мм, III сорт
|
м3
|
0,5187
|
1646,62
|
1568,79
|
45,54
|
32,29
|
69
|
С112-53
|
Дошки обрiзнi з
хвойних порiд, довжина 4-6,5 м, ширина 75-150 мм, товщина 25 мм, III сорт
|
м3
|
0,67112
|
1519,84
|
1444,50
|
45,54
|
29,80
|
70
|
С112-61
|
Дошки обрiзнi з
хвойних порiд, довжина 4-6,5 м, ширина 75-150 мм, товщина 44 мм i бiльше, III
сорт
|
м3
|
0,0574
|
1454,93
|
1380,86
|
45,54
|
28,53
|
71
|
С112-73
|
Дошки необрiзнi з
хвойних порiд, довжина 4-6,5 м, усi ширини, товщина 25 мм,
III сорт
|
м3
|
0,0226
|
1109,23
|
1041,94
|
45,54
|
21,75
|
72
|
С113-576
|
Труби сталевi
обсаднi з короткою трикутною рiзьбою iз сталi групи мiцностi Д, виконання Б,
зовнiшнiй дiаметр 377 мм, товщина стiнки 12 мм
|
м
|
48,84
|
1330,95
|
1315,16
|
5,88
|
9,91
|
73
|
С114-5-У
|
Плити
теплоiзоляцiйнi iз мiнеральної вати на синтетичному зв'язувальному,
марка М125
|
м3
|
102,897
|
482,97
|
459,57
|
13,93
|
9,47
|
74
|
С115-118
|
Шпали просоченi для
залiзниць широкої колiї, обрiзнi та необрiзнi з модрини, тип II
|
шт
|
70,308
|
246,38
|
235,13
|
6,42
|
4,83
|
75
|
С119-12
|
Глина бентонiтова,
марка ПБМГ
|
т
|
21,0924
|
944,64
|
860,08
|
66,04
|
18,52
|
76
|
С121-777
|
Деталi крiплення
рейок, елементи крiплення пiдвiсних стель, трубопроводiв, повiтроводiв,
закладнi деталi, деталi крiплення стiнових панелей, ворот, рам, грат тощо
масою не бiльше 50 кг, з перевагою профiльного прокату, такi, що складаються
з двох та бiльше деталей, з отворами та без отворiв, якi з'єднуються на
зварюваннi
|
т
|
0,47636
|
20258,76
|
20034,87
|
73,08
|
150,81
|
77
|
+&С123-1-7
|
Блоки віконні
готові із металопластику площею до 3 м2 (виробництво Германія,
США)
|
м2
|
729
|
818,85
|
800,00
|
2,79
|
16,06
|
78
|
С123-199
|
Блоки двернi
внутрiшнi щитової конструкцiї однопольнi з глухим
полотном, ДГ 21-9, площа 1,80 м2
|
м2
|
838,9
|
508,16
|
494,60
|
3,60
|
9,96
|
79
|
С123-514-У
|
Щити опалубки,
ширина 300-750 мм, товщина 25 мм
|
м2
|
93,744
|
118,24
|
114,87
|
1,05
|
2,32
|
80
|
С123-515-У
|
Щити опалубки,
ширина 300-750 мм, товщина 40 мм
|
м2
|
5,166
|
163,39
|
158,70
|
1,49
|
3,20
|
81
|
С142-10-2
|
Вода
|
м3
|
208,42091
|
8,55
|
8,55
|
-
|
-
|
82
|
С147-2
|
Стрижнева арматура
А-II
|
100кг
|
116,235
|
870,69
|
848,18
|
5,44
|
17,07
|
83
|
С1411-8
|
Блоки та плити
фундаментнi розмiром менше 3х3 м
прямокутнi плоскi, об'єм бiльше
0,2 до 1 м3, маса до 5 т, клас бетону В15
|
м3
|
496,8
|
964,95
|
828,63
|
117,40
|
18,92
|
84
|
С1412-858
|
Перемички брусковi,
висота 90 мм, довжина до 2,0 м,
ширина 120 мм, розрахункове
навантаження до 300 кгс/м
|
м
|
1504,8
|
20,81
|
18,99
|
1,41
|
0,41
|
85
|
С1414-7841
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина
до 3 м, ширина до 1,4 м, маса до
5 т
|
м2
|
242,88
|
165,38
|
148,99
|
13,15
|
3,24
|
86
|
С1414-7843
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина
понад 3 до 6,6 м, ширина до 1,4 м,
маса до 5 т
|
м2
|
2888,88
|
167,78
|
148,99
|
15,50
|
3,29
|
87
|
С1414-7844
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина
понад 3 до 6,6 м, ширина бiльше 1,
4 м, маса до 5 т
|
м2
|
8860,5
|
168,09
|
149,29
|
15,50
|
3,30
|
88
|
С1414-7845
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина понад 6,6 до 12 м,
ширина до 1,4 м, маса до 5 т
|
м2
|
581,68
|
169,17
|
148,99
|
16,86
|
3,32
|
89
|
С1418-8840
|
Балконнi плити,
зведена товщина 11 см
|
м2
|
316,8
|
226,72
|
208,65
|
13,62
|
4,45
|
90
|
С1418-8847
|
Сходовi маршi з
чистою бетонною поверхнею пiд розрахункове навантаження 360 кгс/м2
|
м2
|
128,25
|
243,90
|
217,05
|
22,07
|
4,78
|
91
|
С1418-8849
|
Сходовi площадки,
товщина 13 см, з бетонною пiдлогою, що не потребує опорядження
|
м2
|
186,2
|
199,90
|
172,50
|
23,48
|
3,92
|
92
|
С1421-9472
|
Щебiнь iз
природного каменю для будiвельних робiт, фракцiя 40-70 мм, марка М400
|
м3
|
0,07856
|
203,07
|
81,46
|
117,63
|
3,98
|
93
|
С1421-9474
|
Щебiнь iз
природного каменю для будiвельних робiт, фракцiя 5[3]-10 мм, марка М200-300
|
м3
|
11,7
|
270,30
|
155,21
|
109,79
|
5,30
|
94
|
С1421-9476
|
Щебiнь iз
природного каменю для будiвельних робiт, фракцiя 10-20 мм, марка М200-300
|
м3
|
5,85
|
237,21
|
122,77
|
109,79
|
4,65
|
95
|
С1421-9478
|
Щебiнь iз
природного каменю для будiвельних робiт, фракцiя 40-70 мм, марка М200-300
|
м3
|
65
|
186,42
|
72,97
|
109,79
|
3,66
|
96
|
С1421-9479-1
|
Клинець, марка 300
|
м3
|
5,98
|
286,29
|
155,21
|
125,47
|
5,61
|
97
|
С1421-9479-2
|
Кам'яний дрiб'язок,
марка 300
|
м3
|
11,96
|
286,29
|
155,21
|
125,47
|
5,61
|
98
|
С1422-10934
|
Цегла керамiчна
одинарна повнотiла, розмiри 250х120х65 мм, марка М150
|
1000шт
|
1129,288
|
1825,36
|
1577,77
|
211,80
|
35,79
|
99
|
С1424-11612
|
Сумiшi бетоннi
готовi важкi, клас бетону В15 [М200], крупнiсть заповнювача бiльше 20 до 40
мм
|
м3
|
824,822
|
676,43
|
505,63
|
157,54
|
13,26
|
100
|
С1424-11621
|
Сумiшi бетоннi
готовi важкi, клас бетону В15 [М200], крупнiсть заповнювача бiльше 10 до 20
мм
|
м3
|
16,3098
|
701,20
|
529,91
|
157,54
|
13,75
|
101
|
С1425-11680
|
Розчин готовий
кладковий важкий цементний, марка М25
|
м3
|
39,325
|
385,46
|
233,49
|
144,41
|
7,56
|
102
|
С1425-11682
|
Розчин готовий
кладковий важкий цементний, марка М75
|
м3
|
0,9828
|
449,96
|
296,73
|
144,41
|
8,82
|
103
|
С1425-11683
|
Розчин готовий
кладковий важкий цементний, марка М100
|
м3
|
67,1661
|
489,89
|
335,87
|
144,41
|
9,61
|
104
|
С1425-11684
|
м3
|
49,2598
|
545,90
|
390,79
|
144,41
|
10,70
|
105
|
С1425-11687
|
Розчин готовий
кладковий важкий цементно-вапняковий, марка М25
|
м3
|
485,4
|
455,37
|
302,03
|
144,41
|
8,93
|
106
|
С1425-11688
|
Розчин готовий
кладковий важкий цементно-вапняковий, марка М50
|
м3
|
228,71525
|
487,72
|
333,75
|
144,41
|
9,56
|
107
|
С1425-11700
|
Розчин готовий
опоряджувальний цементний 1:3
|
м3
|
38,52
|
522,64
|
367,98
|
144,41
|
10,25
|
108
|
С1425-11702
|
Розчин готовий
опоряджувальний цементно-вапняковий 1:1:6
|
м3
|
51,302
|
474,26
|
320,55
|
144,41
|
9,30
|
109
|
С1425-11704
|
Розчин готовий
опоряджувальний вапняковий 1:2,5
|
м3
|
405,2858
|
510,37
|
355,95
|
144,41
|
10,01
|
110
|
С1428-11848
|
Панелi гiпсобетоннi
для перегородок товщиною 80 мм ПГ(П)(В)-50
|
м2
|
4097
|
115,92
|
105,35
|
8,30
|
2,27
|
|
|
Енергоносiї машин,
врахованих в складi загальновиробничих витрат
|
|
|
|
|
|
|
111
|
С1999-9001
|
Електроенергiя
|
кВт-год
|
1712,169
|
0,956
|
0,956
|
|
|
112
|
С1999-9005
|
Мастильнi матерiали
|
кг
|
24,9087
|
13,00
|
13,00
|
|
|
113
|
С1999-9009
|
Дрова
|
м3
|
9,5342
|
119,13
|
119,13
|
|
|
Символ '+'
визначає, що параметри, які впливають на кошторисну ціну ресурсу, змінені
користувачем.
|
Символ &
визначає, що ресурс задан користувачем.
|
Поточні ціни
матеріальних ресурсів прийняті станом на 29 травня 2014 p.
|
Склав
________________________________
|
[посада, підпис, (
ініціали, прізвище )]
|
Перевірив
_______________________________
|
[посада, підпис, (
ініціали, прізвище )]
|
|
|
|
|
|
|
|
|
|
|
№ п/п
|
Обґрунту- вання
(шифр норми)
|
Найменування робіт
і витрат
|
Одиниця виміру
|
Кіль- кість
|
Вартість одиниці,
грн.
|
Загальна вартість,
грн.
|
Витрати труда
робітників, люд.-год.
|
|
|
|
|
|
Всього
|
експлуа- тації
машин
|
Всього
|
заробіт- ної плати
|
експлуа- тації
машин
|
не зайнятих
обслуговуваням машин
|
|
|
|
|
|
заробіт- ної плати
|
в тому числі за-
робітної плати
|
|
|
в тому числі за-
робітної плати
|
тих, що
обслуговують машини
|
|
|
|
|
|
|
|
|
|
|
на одиницю
|
всього
|
1
|
Е1-17-8
|
Розроблення грунту
з навантаженням на автомобiлi-самоскиди екскаваторами одноковшовими
дизельними на гусеничному ходу з ковшом мiсткiстю 0,65 [0, 5-1]
м3, група грунтiв 2
|
1000м3
|
1,964
|
7653,14 281,57
|
7363,45 1457,07
|
15031
|
553
|
14462 2862
|
16,73 70,9322
|
32,86 139,31
|
2
|
Е5-29-3
|
Буріння свердловин
|
м3
|
334,8
|
1413,05 55,18
|
293,07 63,38
|
473089
|
18474
|
98120 21220
|
2,74 3,3462
|
917,35 1120,31
|
3
|
ЕН11-2-4
|
Трамбування щебеню
|
м3
|
65
|
504,42 88,33
|
80,65 21,26
|
32787
|
5741
|
5242 1382
|
4,78 1,3014
|
310,7 84,59
|
4
|
Е5-62-1
|
Бетонування паль
|
м3
|
269,8
|
1005,25 15,93
|
45,51 13,72
|
271216
|
4298
|
12279 3702
|
0,8 0,6517
|
215,84 175,83
|
5
|
Е6-1-16
|
Улаштування
залізобетонного росверку
|
100м3
|
1,435
|
81644,20 4796,48
|
5935,89 1572,22
|
117159
|
6883
|
8518 2256
|
259,55 77,2003
|
372,45 110,78
|
6
|
С147-2
|
Стрижнева арматура
А-II
|
100кг
|
116,235
|
870,69 -
|
__-__ -
|
101205
|
-
|
_-__ -
|
__-_ -
|
__-__ -
|
7
|
Е7-1-3
|
Укладання блокiв i
плит стрiчкових фундаментiв при глибинi котлована до 4 м, маса конструкцiй до
3,5 т
|
100шт
|
5,75
|
11940,49 3452,86
|
8487,63 2641,60
|
68658
|
19854
|
48804 15189
|
175,45 137,8801
|
1008,84 792,81
|
8
|
С1411-8
|
Блоки та плити
фундаментнi розмiром менше 3х3 м прямокутнi плоскi, об'єм бiльше 0,2 до 1 м3,
маса до 5 т, клас бетону В15
|
м3
|
496,8
|
964,95 -
|
__-__ -
|
479387
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
9
|
Е8-4-3
|
Гiдроiзоляцiя стiн,
фундаментiв горизонтальна обклеювальна в 2 шари
|
100м2
|
15,73
|
6552,67 625,04
|
231,01 71,96
|
103073
|
9832
|
3634 1132
|
31,76 4,3092
|
499,58 67,78
|
10
|
Е7-45-2
|
Укладання панелей
перекриття з обпиранням по контуру площею до 15 м2 [для будiвництва в районах
iз сейсмiчнiстю до 6 балiв]
|
100шт
|
9,08
|
16911,59 7708,16
|
6531,60 2079,85
|
153557
|
69990
|
59307 18885
|
387,15 118,7677
|
3515,32 1078,41
|
11
|
С1414-7844
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина понад 3 до 6,6 м,
ширина бiльше 1,4 м, маса до 5 т
|
м2
|
2623,5
|
168,09 -
|
__-__ -
|
440984
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
12
|
С1414-7843
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина понад 3 до 6,6 м,
ширина до 1,4 м, маса до 5 т
|
м2
|
2888,88
|
167,78 -
|
__-__ -
|
484696
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
13
|
С1414-7845
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина понад 6,6 до 12 м,
ширина до 1,4 м, маса до 5 т
|
м2
|
581,68
|
169,17 -
|
__-__ -
|
98403
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
14
|
Е7-45-1
|
Укладання панелей
перекриття з обпиранням по контуру площею до 5 м2 [для будiвництва в районах
iз сейсмiчнiстю до 6 балiв]
|
100шт
|
0,78
|
10528,76 5217,42
|
3320,05 1045,99
|
8212
|
4070
|
2590 816
|
262,05 58,9559
|
204,4 45,99
|
15
|
С1414-7841
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина до 3 м, ширина до
1,4 м, маса до 5 т
|
м2
|
242,88
|
165,38 -
|
__-__ -
|
40167
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
16
|
Е8-4-7
|
Гiдроiзоляцiя стiн,
фундаментiв бiчна обмазувальна бiтумна в 2 шари по вирiвненiй поверхнi
бутового мурування, цеглi, бетону
|
100м2
|
2,38
|
2554,41 691,11
|
79,14 24,65
|
6079
|
1645
|
188 59
|
33,5 1,4763
|
79,73 3,51
|
17
|
Е1-27-5
|
Засипка траншей i
котлованiв бульдозерами потужнiстю 79 кВт [108 к.с.] з перемiщенням грунту до
5 м, група грунтiв 2
|
1000м3
|
1,6942
|
1478,35 -
|
1478,35 297,93
|
2505
|
-
|
2505 505
|
__-__ 13,6884
|
__-__ 23,19
|
Е8-6-1
|
Мурування зовнiшнiх
простих стiн з цегли керамiчної при висотi поверху до 4 м
|
м3
|
2022,5
|
320,29 139,31
|
71,31 23,04
|
647787
|
281754
|
144224 46598
|
7,17 1,3039
|
14501,33 2637,14
|
19
|
С1422-10934
|
Цегла керамiчна
одинарна повнотiла, розмiри 250х120х65 мм, марка М150
|
1000шт
|
768,55
|
1825,36 -
|
__-__ -
|
1402880
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
20
|
Е8-6-7
|
Мурування
внутрiшнiх стiн з цегли керамiчної при висотi поверху до 4 м
|
м3
|
949,31
|
322,18 132,79
|
72,17 23,36
|
305849
|
126059
|
68512 22176
|
6,92 1,3181
|
6569,23 1251,29
|
21
|
С1422-10934
|
Цегла керамiчна
одинарна повнотiла, розмiри 250х120х65 мм, марка М150
|
1000шт
|
360,738
|
1825,36 -
|
__-__ -
|
658477
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
22
|
Е7-52-3
|
Установлення
великопанельних гiпсобетонних перегородок площею до 6 м2
|
100шт
|
2,73
|
14628,45 5595,70
|
3796,03 1215,99
|
39936
|
15276
|
10363 3320
|
268,25 68,3497
|
732,32 186,59
|
23
|
С1428-11848
|
Панелi гiпсобетоннi
для перегородок товщиною 80 мм ПГ(П)(В)-50
|
м2
|
4097
|
115,92 -
|
__-__ -
|
474924
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
24
|
Е7-44-10
|
Укладання перемичок
масою до 0,3 т
|
100шт
|
8,36
|
1643,90 406,88
|
1114,55 357,88
|
13743
|
3402
|
9318 2992
|
21,46 20,4483
|
179,41 170,95
|
25
|
С1412-858
|
Перемички брусковi,
висота 90 мм, довжина до 2,0 м, ширина 120 мм, розрахункове навантаження до
300 кгс/м
|
м
|
1504,8
|
20,81 -
|
__-__ -
|
31315
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
26
|
Е7-47-1
|
Установлення сходових
площадок масою до 1 т
|
100шт
|
0,4
|
10384,55 4532,51
|
5389,68 1728,76
|
4154
|
1813
|
2156 692
|
227,65 96,1662
|
91,06 38,47
|
27
|
С1418-8849
|
Сходовi площадки,
товщина 13 см, з бетонною пiдлогою, що не потребує опорядження
|
м2
|
186,2
|
199,90 -
|
__-__ -
|
37221
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
28
|
Е7-47-4
|
Установлення
сходових маршiв без зварювання масою бiльше 1 т
|
100шт
|
0,38
|
13501,91 6277,92
|
6925,16 2277,25
|
5131
|
2386
|
2632 865
|
319 125,3406
|
121,22 47,63
|
29
|
С1418-8847
|
Сходовi маршi з
чистою бетонною поверхнею пiд розрахункове навантаження 360 кгс/м2
|
м2
|
128,25
|
243,90 -
|
__-__ -
|
31280
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
30
|
Е7-53-6
|
Установлення в
цегляних i блочних будiвлях плит балконiв i козиркiв площею до 5
м
|
100шт
|
0,88
|
29006,16 13782,89
|
13906,64 4549,65
|
25525
|
12129
|
12238 4004
|
700,35 246,8955
|
616,31 217,27
|
31
|
С1418-8840
|
Балконнi плити,
зведена товщина 11 см
|
м2
|
316,8
|
226,72 -
|
__-__ -
|
71825
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
32
|
Е7-45-2
|
Укладання панелей
перекриття з обпиранням по контуру площею до 15 м2 [для
будiвництва в районах iз сейсмічністю до 6 балiв]
|
100шт
|
6,93
|
16911,59 7708,16
|
6531,60 2079,85
|
117197
|
53418
|
45264 14413
|
387,15 118,7677
|
2682,95 823,06
|
33
|
С1414-7844
|
(Панелi)(плити)
перекриттiв багатопустотнi, зведена товщина 11 см, довжина понад 3 до
6,6 м, ширина бiльше 1,4 м, маса до 5 т
|
м2
|
6237
|
168,09 -
|
__-__ -
|
1048377
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
34
|
Е12-20-1
|
Улаштування
пароiзоляцiї обклеювальної в один шар
|
100м2
|
1,14
|
2696,18 499,11
|
33,01 9,49
|
3074
|
569
|
38 11
|
24,49 0,4915
|
27,92 0,56
|
35
|
Е12-18-3
|
Утеплення покриттiв
плитами з мінеральної вати або перлiту на бiтумнiй мастицi в один шар
|
100м2
|
6,66
|
2636,64 1313,51
|
119,82 35,62
|
17560
|
8748
|
798 237
|
63,67 1,8756
|
424,04 12,49
|
36
|
С114-5-У
|
Плити
теплоiзоляцiйнi iз мiнеральної вати на синтетичному
зв'язувальному, марка М125
|
м3
|
102,897
|
482,97 -
|
__-__ -
|
49696
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
37
|
Е12-22-1
|
Улаштування
вирiвнюючих стяжок цементно-пiщаних товщиною 15 мм
|
100м2
|
6,66
|
1977,36 641,11
|
429,25 122,59
|
13169
|
4270
|
2859 816
|
38,39 6,4686
|
255,68 43,08
|
38
|
Е12-22-2
|
Улаштування
вирiвнюючих стяжок цементно-пiщаних на кожний 1 мм змiни товщини
|
100м2
|
99,9
|
63,54 2,34
|
5,52 1,60
|
6348
|
234
|
551 160
|
0,14 0,0838
|
13,99 8,37
|
39
|
Е12-2-1
|
Улаштування
покрiвель
|
100м2
|
6,66
|
4838,33 613,44
|
152,21 44,98
|
32223
|
4086
|
1014 300
|
30,1 2,3651
|
200,47 15,75
|
40
|
& С111-860-1
|
Євроруберойд
|
м2
|
3063,6
|
21,77 -
|
__-__ -
|
66695
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
41
|
ЕН10-20-3
|
Заповнення вiконних
прорiзiв готовими блоками площею до 3 м2 з металлопластику в кам'яних стiнах
житлових і громадських будівель
|
100м2
|
7,29
|
2608,19 2437,03
|
161,32 95,58
|
19014
|
17766
|
1176 697
|
113,35 5,3966
|
826,32 39,34
|
42
|
& С123-1-7
|
Блоки віконні
готові із металопластику площею до 3 м2 (виробництво Германія, США)
|
м2
|
729
|
818,85 -
|
__-__ -
|
596942
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
43
|
ЕН10-26-1
|
Установлення
дверних блокiв у зовнiшнiх i внутрiшнiх прорiзах кам'яних стiн, площа прорiзу
до 3 м2
|
100м2
|
8,389
|
5864,29 2780,83
|
1599,14 497,42
|
49196
|
23328
|
13415 4173
|
139,67 23,5338
|
1171,69 197,43
|
44
|
С123-199
|
Блоки двернi
внутрiшнi щитової конструкцiї однопольнi з глухим полотном, ДГ 21-9, площа
1,80 м2
|
м2
|
838,9
|
508,16 -
|
__-__ -
|
426295
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
45
|
ЕН11-11-1
|
Улаштування стяжок
цементних товщиною 20 мм
|
100м2
|
10,48
|
2206,11 1039,50
|
20,73 17,76
|
23120
|
10894
|
217 186
|
56,25 1,0323
|
589,5 10,82
|
46
|
ЕН11-28-2
|
Улаштування
покриттів із плиток керамiчних багатокольорових на цементному розчинi
|
100м2
|
5,77
|
12242,20 3077,88
|
28,24 21,45
|
70637
|
17759
|
163 124
|
160,39 1,2489
|
925,45 7,21
|
47
|
ЕН11-39-1
|
Улаштування
покриттів з лiнолеуму полiвiнiлхлоридного на клеї "Бустилат"
|
29,79
|
1688,26 1097,95
|
1,34 1,15
|
50293
|
32708
|
40 34
|
55,79 0,0666
|
1661,98 1,98
|
48
|
С111-542
|
Лiнолеум
полiвiнiлхлоридний багатошаровий та одношаровий без пiдоснови, марка МП,
товщина 1,5 мм
|
м2
|
3038,58
|
25,51 -
|
__-__ -
|
77514
|
-
|
__-__ -
|
__-__ -
|
__-__ -
|
49
|
ЕН11-15-1
|
Улаштування
покриттів бетонних товщиною 30 мм
|
100м2
|
5,33
|
3277,66 1067,22
|
31,21 26,74
|
17470
|
5688
|
166 143
|
57,04 1,554
|
304,02 8,28
|
50
|
ЕН15-45-7
|
Полiпшене
штукатурення вапняним розчином по каменю и бетону стін механізованим
способом
|
100м2
|
256,51
|
2935,66 1585,15
|
93,82 76,83
|
753026
|
406607
|
24066 19708
|
75,99 5,268
|
19492,19 1351,29
|
51
|
ЕН15-23-1
|
Гладке облицювання
плитками керамiчними глазурованими стiн, стовпiв, пiлястрiв i укосiв [без
карнизних, плiнтусних i кутових плиток] без установлення плиток туалетної
гарнiтури по цеглi i бетону
|
100м2
|
25,68
|
13478,27 6560,00
|
10,13 6,85
|
346122
|
168461
|
260 176
|
325,72 0,3997
|
8364,49 10,26
|
52
|
ЕН15-179-3
|
Полiпшене
фарбування стiн полiвiнiлацетатними водоемульсiйними сумiшами по штукатурцi
|
100м2
|
95,68
|
2985,15 1266,41
|
0,45 0,38
|
285619
|
121170
|
43 36
|
64,35 0,0222
|
6157,01 2,12
|
53
|
ЕН15-251-1
|
Обклеювання стiн
простими i середньої цупкостi шпалерами по монолітній штукатурцi i бетону, по
листових матеріалах, гіпсобетонних і гіпсолітових поверхнях
|
100м2
|
133,98
|
1013,94 718,60
|
0,22 0,19
|
135848
|
96278
|
29 25
|
35,68 0,0111
|
4780,41 1,49
|
|
|
Разом прямі
витрати по кошторису
|
10851690
|
1556143
|
595191 189894
|
|
77846,06 10725,38
|
|
|
|
|
|
|
Разом будівельні
роботи, грн.
|
10851690
|
|
|
|
|
|
|
|
|
|
|
в тому числi:
|
|
|
|
|
|
|
|
|
|
|
|
вартість
матеріалів, виробів та конструкцій, грн.
|
8700356
|
|
|
|
|
|
|
|
|
|
|
всього заробітна
плата, грн.
|
1746037
|
|
|
|
|
|
|
|
|
|
|
Загальновиробничi
витрати, грн.
|
1345927
|
|
|
|
|
|
|
|
|
|
|
трудомісткість в
загальновиробничих витратах, люд.год.
|
9339,18
|
|
|
|
|
|
|
|
|
|
|
заробітна плата в
загальновиробничих витратах, грн.
|
301941
|
|
|
|
|
|
|
|
|
|
|
Всього будівельні
роботи, грн.
|
12197617
|
|
|
|
|
|
|
|
|
|
|
Всього по кошторису
|
12197617
|
|
|
|
|
|
|
|
|
|
|
Кошторисна трудомісткість,
люд.год.
|
97911
|
|
|
|
|
|
|
|
|
|
|
Кошторисна
заробітна плата, грн.
|
2047978
|
|
|
|
|
|
|
|
|
Склав
_____________________________________
|
[посада, підпис (
ініціали, прізвище )]
|
Перевірив
_____________________________________
|
[посада, підпис (
ініціали, прізвище )]
|
Багатоповерховий
житловий будинок в м. Кременчук Розрахунок загальновиробничих витрат до
локального кошторису № 2-1-1 на загальнобудівельні роботи
|
Номер позицiї л.к.
|
Шифр і номер
позиції нормативу
|
Кiлькість
|
Нормативно-розрахункова
кошторисна трудомісткість робіт, що передбачені в прямих витратах
(робітників-будівельників та робітників, що обслуговують машини)
|
Усереднені
коефіцієнти переходу від нормативно-розрахункової кошторисної трудомісткості
робіт, що передбачені в прямих витратах, до трудовитрат працівників,
заробітна плата яких враховується в загальновиробничих витратах
|
Трудомісткість в
загальновиробничих витратах
|
Усереднена вартість
людиногодини працівників, заробітна плата яких враховується в
загальновиробничих витратах
|
I блок. Заробiтна
плата в загальновиробничих витратах
|
Заробiтна плата в
прямих витратах
|
II блок. Єдиний
внесок на загальнообов'язкове державне соціальне страхування,
|
Усереднені
показники для визначення коштів на покриття решти статей загальновиробничих
витрат
|
III блок. Кошти на
покриття решти статей загальновиробничих витрат
|
Всього
загальновиробничих витрат
|
|
|
|
люд-год
|
|
люд-год гр.4хгр.5
|
грн.
|
грн. гр.6хгр.7
|
грн.
|
грн. гр.8х
0,3852+ гр.9х 0,3852*
|
грн./ люд-год
|
грн. гр.4хгр.11
|
грн. гр.8+гр.10+
гр.12
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
1
|
Е1-17-8
|
1,964
|
87,6622 172,00
|
0,098
|
8,5909 17,00
|
32,33
|
277,74 545
|
1738,64 3415
|
776,71 1526
|
2,21
|
193,73 380
|
1248,18 2451
|
2
|
Е5-29-3
|
334,8
|
6,0862 2037,00
|
0,12
|
0,7303 245,00
|
32,33
|
23,61 7905
|
118,56 39694
|
54,76 18334
|
2,73
|
16,62 5564
|
94,99 31803
|
3
|
ЕН11-2-4
|
65
|
6,0814 396,00
|
0,12
|
0,7298 47,00
|
32,33
|
23,59 1533
|
109,59 7123
|
51,3 3335
|
2,73
|
16,6 1079
|
91,49 5947
|
4
|
Е5-62-1
|
269,8
|
1,4517 392,00
|
0,12
|
0,1742 47,00
|
32,33
|
5,63 1519
|
29,65 8000
|
13,59 3667
|
2,73
|
3,96 1068
|
23,18 6254
|
5
|
Е6-1-16
|
1,435
|
336,7503 483,00
|
0,12
|
40,41 58,00
|
32,33
|
1306,46 1875
|
6368,70 9139
|
2956,47 4243
|
2,73
|
919,33 1319
|
5182,26 7437
|
7
|
Е7-1-3
|
5,75
|
313,3301 1802,00
|
0,12
|
37,5996 216,00
|
32,33
|
1215,6 6990
|
6094,46 35043
|
2815,84 16191
|
2,73
|
855,39 4918
|
4886,83 28099
|
9
|
Е8-4-3
|
15,73
|
36,0692 568,00
|
0,12
|
4,3283 68,00
|
32,33
|
139,93 2201
|
697,00 10964
|
322,39 5071
|
2,73
|
98,47 1549
|
560,79 8821
|
10
|
Е7-45-2
|
9,08
|
505,9177 4593,00
|
0,12
|
60,7101 551,00
|
32,33
|
1962,76 17822
|
9788,01 88875
|
4526,4 41100
|
2,73
|
1381,16 12541
|
7870,32 71463
|
14
|
Е7-45-1
|
0,78
|
321,0059 250,00
|
0,12
|
38,5207 30,00
|
32,33
|
1245,37 971
|
6263,41 4886
|
2892,38 2256
|
2,73
|
876,35 684
|
5014,1 3911
|
16
|
Е8-4-7
|
2,38
|
34,9763 84,00
|
0,12
|
4,1972 10,00
|
32,33
|
135,69 323
|
715,76 1704
|
327,98 781
|
2,73
|
95,49 227
|
559,16 1331
|
17
|
Е1-27-5
|
1,6942
|
13,6884 23,00
|
0,098
|
1,3415 2,00
|
43,37 73
|
297,93 505
|
131,47 223
|
2,21
|
30,25 51
|
205,09 347
|
18
|
Е8-6-1
|
2022,5
|
8,4739 17138,00
|
0,12
|
1,0169 2057,00
|
32,33
|
32,88 66500
|
162,35 328352
|
75,2 152092
|
2,73
|
23,13 46780
|
131,21 265372
|
20
|
Е8-6-7
|
949,31
|
8,2381 7820,00
|
0,12
|
0,9886 938,00
|
32,33
|
31,96 30340
|
156,15 148235
|
72,46 68787
|
2,73
|
22,49 21350
|
126,91 120477
|
22
|
Е7-52-3
|
2,73
|
336,5997 919,00
|
0,12
|
40,392 110,00
|
32,33
|
1305,87 3565
|
6811,69 18596
|
3126,88 8536
|
2,73
|
918,92 2509
|
5351,67 14610
|
24
|
Е7-44-10
|
8,36
|
41,9083 350,00
|
0,12
|
5,029 42,00
|
32,33
|
162,59 1359
|
764,76 6394
|
357,22 2987
|
2,73
|
114,41 956
|
634,22 5302
|
26
|
Е7-47-1
|
0,4
|
323,8162 129,00
|
0,12
|
38,8579 16,00
|
32,33
|
1256,28 503
|
6261,27 2505
|
2895,76 1157
|
2,73
|
884,02 354
|
5036,06 2014
|
28
|
Е7-47-4
|
0,38
|
444,3406 169,00
|
0,12
|
53,3209 20,00
|
32,33
|
1723,86 655
|
8555,17 3251
|
3959,48 1505
|
2,73
|
1213,05 461
|
6896,39 2621
|
30
|
Е7-53-6
|
0,88
|
947,2455 833,00
|
0,12
|
113,6695 100,00
|
32,33
|
3674,93 3234
|
18332,54 16133
|
8477,28 7460
|
2,73
|
2585,98 2276
|
14738,19 12970
|
32
|
Е7-45-2
|
6,93
|
505,9177 3506,00
|
0,12
|
60,7101 421,00
|
32,33
|
1962,76 13602
|
9788,01 67831
|
4526,4 31368
|
2,73
|
1381,16 9571
|
7870,32 54541
|
34
|
Е12-20-1
|
1,14
|
24,9815 29,00
|
0,12
|
2,9978 3,00
|
32,33
|
96,92 110
|
508,60 580
|
233,25 266
|
2,73
|
68,2 78
|
398,37 454
|
35
|
Е12-18-3
|
6,66
|
65,5456 436,00
|
0,12
|
7,8655 52,00
|
32,33
|
254,29 1694
|
1349,13 8985
|
617,64 4113
|
2,73
|
178,94 1192
|
1050,87 6999
|
37
|
Е12-22-1
|
6,66
|
44,8586 299,00
|
0,12
|
5,383 36,00
|
32,33
|
174,03 1159
|
763,70 5086
|
361,21 2405
|
2,73
|
122,46 816
|
657,7 4380
|
38
|
Е12-22-2
|
99,9
|
0,2238 22,00
|
0,12
|
0,0269 3,00
|
32,33
|
0,87 87
|
3,94 394
|
1,85 185
|
2,73
|
0,61 61
|
3,33 333
|
39
|
Е12-2-1
|
6,66
|
32,4651 216,00
|
0,12
|
3,8958 26,00
|
32,33
|
125,95 839
|
658,42 4386
|
302,14 2012
|
2,73
|
88,63 590
|
516,72 3441
|
41
|
ЕН10-20-3
|
7,29
|
118,7466 865,00
|
0,12
|
14,2496 104,00
|
32,33
|
460,69 3358
|
2532,61 18463
|
1153,02 8406
|
2,73
|
324,18 2363
|
1937,89 14127
|
43
|
ЕН10-26-1
|
8,389
|
163,2038 1369,00
|
0,12
|
19,5845 164,00
|
32,33
|
633,17 5312
|
3278,25 27501
|
1506,68 12639
|
2,73
|
445,55 3738
|
2585,4 21689
|
45
|
ЕН11-11-1
|
10,48
|
57,2823 601,00
|
0,12
|
6,8739 72,00
|
32,33
|
222,23 2329
|
1057,26 11080
|
492,86 5165
|
2,73
|
156,38 1639
|
871,47 9133
|
46
|
ЕН11-28-2
|
5,77
|
161,6389 932,00
|
0,12
|
19,3967 112,00
|
32,33
|
627,09 3618
|
3099,33 17883
|
1435,42 8283
|
2,73
|
441,27 2546
|
2503,78 14447
|
47
|
ЕН11-39-1
|
29,79
|
55,8566 1664,00
|
0,12
|
6,7028 200,00
|
32,33
|
216,7 6455
|
1099,10 32742
|
506,85 15099
|
2,73
|
152,49 4543
|
876,04 26097
|
49
|
ЕН11-15-1
|
5,33
|
58,594 312,00
|
0,12
|
7,0313 37,00
|
32,33
|
227,32 1212
|
1093,96 5831
|
508,96 2712
|
2,73
|
159,96 853
|
896,24 4777
|
50
|
ЕН15-45-7
|
256,51
|
81,258 20843,00
|
0,088
|
7,1507 1834,00
|
32,33
|
231,18 59300
|
1661,98 426315
|
729,25 187060
|
2,16
|
175,52 45023
|
1135,95 291383
|
51
|
ЕН15-23-1
|
25,68
|
326,1197 8374,00
|
0,088
|
28,6985 737,00
|
32,33
|
927,82 23826
|
6566,85 168637
|
2886,95 74137
|
2,16
|
704,42 18090
|
4519,19 116053
|
52
|
ЕН15-179-3
|
95,68
|
64,3722 6159,00
|
0,088
|
5,6648 542,00
|
32,33
|
183,14 17523
|
1266,79 121206
|
558,51 53438
|
2,16
|
139,04 13303
|
880,69 84264
|
53
|
ЕН15-251-1
|
133,98
|
35,6911 4781,00
|
0,088
|
3,1408 421,00
|
32,33
|
101,54 13604
|
718,79 96303
|
315,99 42336
|
2,16
|
77,09 10329
|
494,62 66269
|
|
Разом:
|
|
|
177132
|
9338
|
|
301941
|
1746037
|
788875
|
|
218801
|
1309617
|
* Розрахунок
усередненного коефіцієнта єдиного внеску на загально-обов'язкове державне
соціальне страхування:
|
( Н18 * Н123 +
Н118 * ( 1 - Н123 ) * Н124 ) / 100 = ( 38,52 * 1 + 34,7 * (1 - 1 ) * 1 ) /
100 = 0,3852
|
де: Н118 -
вiдрахування на соцiальнi заходи відповiдно до законодавства (без урахування
коштiв на оплату перших п'яти днiв непрацездатностi внаслiдок
захворювання або травм) від винагород за цивільно-правовими договорами, %;
|
Н18 - вiдрахування
на соцiальнi заходи відповiдно до законодавства (без урахування коштiв на
оплату перших п'яти днiв непрацездатностi внаслiдок
захворювання або травм) від заробітної плати за трудовими договорами, %;
|
Н123 - питома вага
оплати праці робітників за трудовими договорами у складі зарплати прямих
витрат;
|
Н124 - коефіцієнт,
що визначається платником самостійно і враховує приведення розрахункової суми
єдиного внеску до суми, не меншої за розмір мінімального страхового
внеску.
|
Крiм того:
|
Кошти на оплату
перших п'яти днiв непрацездатностi внаслiдок захворювання або травми.
|
( графа 8 + графа 9
* ( Н123 + ( 1 - Н123 ) * Н124 ) ) * Н21 / 100 * ( 1 + Н117 / 100 ) = (
301941 + 1746037 * ( 1 + ( 1 - 1 ) * 1 ) ) * 0,0078 * 1,332 = 21278 грн.
|
де: Н21 - відсоток
до кошторисної зарплати для вiдрахувань за другим блоком загальновиробничих
витрат з урахуванням коштiв на оплату перших п'яти днiв
непрацездатностi внаслiдок захворювань або травм, %;
|
Н117 - відсоток
страхового внеску до Пенсійного фонду, %.
|
Внесок до
Пенсійного фонду від допомоги у зв'язку з тимчасовою втратою працездатності
та витратами, зумовленими похованням
|
( графа 8 + графа 9
* ( Н123 + ( 1 - Н123 ) * Н124 ) ) * Н116 / 100 = ( 301941 + 1746037 * ( 1 +
( 1 - 1 ) * 1 ) ) * 0,00734 = 15032 грн.
|
де:
|
Н116 - відсоток до
кошторисної зарплати для вiдрахувань за другим блоком загальновиробничих
витрат на внесок в Пенсійний фонд від допомоги у зв'язку з тимчасовою втратою
працездатностi та витратами, зумовленими похованням, %.
|
Разом
загальновиробничi витрати - 1309617+21278+15032 = 1345927 грн.
|
Склав
______________________ Перевiрив ______________________
|
Висновки
Даний дипломний проект розроблений у відповідності із
завданням, виданим кафедрою архітектури та містобудування. Згідно завдання в даному дипломному
проекті були вирішені архітектурно-планувальні, конструктивні, технологічні,
організаційні і економічні питання будівництва 9-ти поверхового житлового
будинку з вбудованими приміщеннями в м.Полтава.
В архітектурно-будівельній частині приведені конструктивні і
планувальні рішення, які застосовуються при будівництві, а також виконаний
теплотехнічний розрахунок стіни. В конструктивній частині по даних, отриманих в результаті
інженерно-геологічних вишукувань грунту, проведена оцінка інженерно-геологічних
умов ділянки будівництва. Розрахований сходовий марш, вузли, розроблені деталі.
Наведені схеми розміщення основних елементів конструкцій, розраховані сітки та
каркаси маршу. В розділі “Технологія
будівельного виробництва” розроблена технологічна карта на процес цегляної
кладки, описані методи виробництва основних робіт і техніка безпеки при їх
виконанні, приведені техніко-економічні показники.
В розділі “Організація будівельного виробництва” розроблений
календарний план виконання робіт і будівельний генеральний план, підрахована
потреба в матеріалах, конструкціях і напівфабрикатах, розраховані площі
тимчасових будівель і споруд, забезпечення будівельного майданчика водою та
електроенергією. В економічному розділі підраховані локальний, об’єктний і зведений
кошторисні розрахунки на будівництво ангару.
Також враховані питання з охорони праці, захисту
навколишнього середовища і безпеки життедіяльності.
Всі запропоновані рішення в даному дипломному проекті
виконані згідно чинних нормативних документів України.
2. Белов
С.В., Ильницкая А.В. и др. «Безопасность жизнедеятельности» - М.: Высшая школа,
1999 - 448 с.: ил.
3. Винников
Ю.Л. Методичний довідник до виконання курсових та дипломних проектів.1995.
. ВСН
9-94 «Инструкция по устройству полов в жилых и общественных зданиях» НИИ
Мосстрой. Департамент строительства.
5. Гаевой
А.Ф., Усик С.А. «Курсовое и дипломное проектирование. Промышленные и
гражданские здания» Учеб. пособие для техникумов/Под ред. А.Ф. Гаевого. - Л.:
Стройиздат, Ленинградское отд-ние, 1987. - 264 с.: ил.
. ГОСТ
12.0.003-74* «Опасные и вредные производственные факторы»
. Гринин
А.С. «Экологическая безопасность» - М.: Высшая школа, 2000 - 387 с.: ил.
8. ДБН
360-92** «Містобудування. Планування і забудова міських і сільських поселень».
9. ДБН
А.3.1-5-96 «Організація будівельного виробництва» - Держкоммістбудування
У.-К.1996.
. ДБН
В 1.2.2.-2006 «Навантаження та впливи».
. ДБН
В.2.2-9-2009 Громадські будинки та споруди
. ДБН
В.1.1.7-2002 . Житлові будинки. Основні положення
. ДБН
В.1.1.7-2002 Пожежна безпека об'єктів будівництва
. ДБН
В.2.6-14-95 «Конструювання будинків та споруд. Покриття будинків та споруд».
. ДБН
В.2.6-31:2006 Теплова ізоляція будівель і споруд.- К. 2006
. ДБН
В.2.6-163~2010. Сталеві конструкції
. ДБН
В.2.6-162~2010. Кам’яні та армокам’яні конструкції
. ДБН
В.2.1-10-2009. Основи та фундаменти
. ДБН
ІV-4-97 Збірник єдиних середніх кошторисних цін на матеріали, вироби і
конструкції.(ЗЕКУ-97) ЧІІІ,ІV.
. ДЕН
Единичные расценки. У.(ЕРУ-97) - К,1997.
. Денисенко
Г.Ф. Охрана труда: Учеб. Пособие для инж.-экон. спец. вузов. -М.: Высш. шк.,
1985.-С.26-38; 104.
22. Дикман
Л.Г. «Организация и планирование строительного производства. Управление
строительными предприятиями с основами АСУ». М.: Высш. шк., 1988. - 559 с.
23. ДСТУ
Б.В.2.1-2-96 «Ґрунти. Класифікація»
. ДСТУ-Н-B-5-1-1-27:2010
Будівельна кліматологія
. ДСТУ
Б В.1.1-4-98 Захист від пожежі. Основні вимоги.
26. ДСТУ
БА 2.4.-6-95 «Основні вимоги до виконання робочої документації генпланів
підприємств, споруд та житлово-цивільних об’єктів».
27. ДСТУ
БА 2.4.-7-95 «Правила виконання архітектурних будівельних робочих креслень».
. Железобетонные
конструкции. Общий курс. Учебник для вузов”. Байков В.Н. Сигалов Э.С
. Конструювання
залізобетонних елементів Навчальний посібник/ П. П. Воскобійник, М. М. Губій,
О. А. Довженко. Полтава: Полтавський державний технічний університет імені Юрія
Кондратюка, 2002. - 124 с.
. М.Л.
Зоценко, та інші. Інженерна геологія. Механіка грунтів, основи та фундаменти.
Вища школа. Київ. 1992.
31. МДС
31-1.98 «Рекомендации по проектированию полов (в развитие СНиП 2.03.13-88
«Полы»)» АО «ЦНИИпромзданий» М.:1998.
. Н.Л.
Зоценко, А.В. Яковлєв “Примеры расчета оснований и фундаментов сельских зданий
и сооружений”. Київ. 1992.
33. Наказ
№247.
. Организация
и планирование строительного производства, Л.Г. Дикман
. Охрана
труда в строительстве. Инженерные решения: Справочник/В.И.Русин, Г.Г. Орлов,
Н.М. Неделько и др. - К.: Будивэльнык, 1990.-208с.
. Пособие
по проектированию оснований зданий и сооружений (к СниП 2.02.01-83)
37. Пособие
по проетированию бетонных и железобетонных конструкций из тяжёлых и лёгких
бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84). М.: ЦИТП
Госстроя СССР, 1989-192 с.
. Пособие
по разработке проектов организации строительства и ППР для жилищно-гражданского
строительства (к СНиП 3.01.01-85)М., 1989.
. РД
34.21.122-87 « Инструкция по устройству молниезащиты зданий и сооружений»
. СНиП
1.04.03-85 «Нормы продолжительности строительства и задела в строительстве
предприятий, зданий и сооружений».
41. СНиП
2.03.01-84 «Пособие по проектировании предварительно напряженных ж/б
конструкцій из тяжелых и легких бетонов» Ч1, Ч2.
. СНиП
3-03-01-87 «Правила контролю якості та приймання робіт».
. СНУ-93
Сборники строительных норм У.-К.1993.
44. Яковлєв
А.В., Винников Ю.Л. «Особливості проектування, будівництва, експлуатації
будівель та споруд на лесовому грунті та зсувонебезпечній території України»
