Наимнование слоя
|
γ,
кг/м3
|
Λ,
Вт,м2 ·°С
|
S, Вт,м2 ·°С
|
δ,
м
|
1. Кирпичная кладка
|
1800
|
0,7
|
9,20
|
0,12
|
2. Пенополистерол
|
150
|
0,052
|
0,8
|
Х
|
3. Кирпичная кладка
|
1800
|
0,7
|
7,86
|
0,38
|
4.Штукатурка из ц.п.р-ра
|
1800
|
8,18
|
0,02
|
где Y-объемный вес слоя, кг/м3;
λ -коэффициент теплопроводности
материала, Вт/моС;
S-коэффициент
теплоусвоимости, Вт/м2 оС;
δ - толщина слоя, м.
Исходные данные:
=-42 tn=-38
Z=255
суток
tпер.=-72
.Определяем термическое сопротивление ограждающей конструкции:
Rk=∑δ/λ (м2 оС/Вт)
Rk=0.12/0.7×X/0.052+0.38/0.6+0.02/0.65=0.83+X/0.052 (м2оС/Вт)
.Определяем общее термическое сопротивлени:
Ro=1/αB+Rk+1/αH (м2оС/Вт)
Где αB - коэффициент тепловосприятия внутренней поверхности
ограждения (табл.4*СНиП II-3-79*)
αB=8,7;
αH-коэффициент теплоотдачи наружной поверхности
ограждения (табл.6*)
αH=23.
Ro=1/8.7+0.83+X/0.52+1/23=1.093+X/0.04 (м2 оС/Вт)
.Определяем тепловую энергию (массивность) ограждающей конструкции:
Д=∑δ/λ∙S
Если Д<4, следовательно принимаем tH1 ,
если 4<Д<7,следовательно, принимаем tH3=(tH1+tH5)/2,
если Д>7, следовательно, принимаем tH5.
Д=(0.12/0.7×9.20)+(х/0.052×0.89)+(0.38/0.7×7.86)+(0.02/0.65×8.18) =0.17+(x/0.052×0.89)+2.09+0.25=2.51(х/0.052×0.89)
4.Определяем требуемое термическое сопротивление, исходя из
санитарно-гигиенических условий:
Roтр= (tB+tH) ×n/ΔtH∙αB , (м2 оС/Вт)
Где n-коэффициент, зависящий от положения
наружной поверхности ограждения по отношению к наружному воздуху (табл.3*)
n=1,
ΔtH-температурный перепад между
температурой внутреннего воздуха и температурой на внутренней поверхности
ограждения (табл.2*)
ΔtH=4,0.
Roтр= (18+ 38) ×1/(4×1/8.7)=122 (м2 оС/Вт)
. Определяем требуемое приведенное термитное сопротивление ограждающей
конструкции, исходя из условий энергосбережения методом интерполяции по таблице
1а* и 1б* СНиП из зависимости от градуса суток опительного периода:
ГСОП=(tB-tот.пер.)∙Zот.пер.
Где tот.пер.- средняя температура отопительного
периода (табл.1 СНиП 2.01.01-82), tот.пер.=-7,2 оС,
Zот.
пер.-
продолжительность отопительного периода(табл. СНиП 2.01.01-82), Zот.пер.=225сут.
ГСОП=(18-7.2) ×225=5670 ( оС сут.)
6. определяем требуемое приведенное термическое сопротивление методом
интерполяции (1Б* СНиП 2-3-79* Строительная климатольгия и теплотехника)
Roтрприв=2.8 +[
(3.5-2.8/2000) * (5670-4000)]=3.38 (м2 оС/Вт)
. выполняем условие:
Ro>Roтрприв.
1.093+х/0.052≥3.38
х>(3.38-0.88)∙0.052
х>0.1189м; принимаем 120 мм
Вывод: по расчету толщина утеплителя -пенополистерола Y=150кг/м3 принимаем 120мм.
Расчёт глубины заложения фундамента.
Расчёт производится на основании СНиП 2.02.01-83 "Основания зданий и
сооружений"
Глубина заложения фундамента зависит от глубины промерзаниягрунта и от
теплого режима здания. Определяем расчетную глубину сезонного промерзания
грунта по формуле:
строительство теплотехнический утеплитель фундамент
Н=Нн ·кf, м;
Где Нн - нормативная глубина сезонного промерзания грунтов
(СНиП 2.01.01.-82 "Строительная климатология и геофизика "стр. 46
приложение 1 рис. 3); Нн =2.0 м
кf - коэффициент, учитывающий влияние теплового режима здания
на грунты у наружных стен (СНиП 2.02.01-83*таб. 1);
кf = 0.65
Н=2.0·0.65=1,3 м.
Вывод: Глубина заложения фундамента Н= 1,45, что соответствует отметке
2,64
Расчет лестницы
Определяем число подступенков по формуле:
ппс = нэт /нпс,
ппс = 2500/150=16.67
где нэт - высота этажа, мм;
нпс - высота подступенка, мм.
Так как на лестнице 2 марша, число подступенков должно быть четным.
Выполняем перерасчет высоты подступенка:
нпс = 2500/16=122.5 (мм)
Определяем размеры проступи по формуле:
2 нпс + в=600 (мм);
в=600-(2*122.5)=354.2,
где - в - ширина проступи.
Зная, что в каждом марше проступей на одну меньше, подступенков,
определяем количество проступей по формуле:
В каждом марше 8 подступенков и 7 проступей.
Определяем длину марша в плане по формуле:
марш= нпр*в=7*354.2=2480 (мм).
Определяем ширину лестничной площадки, для этого находим ширину
лестничной клетки в чистоте. От размера отнимаем длину марша и оставшуюся
величину делим на 2. таким образом получим размеры ширины лестничной площадки.
Ограждение лестниц производится перилами, высотой 0,9 м.
7. Конструктивное решение
Конструктивная схема здания бескаркасная с продольными несущими стенами.
Пространственная жесткость и устойчивость здания обеспечивается плитами
перекрытия и стенами лестничных клеток.
Фундаменты, гидроизоляция
Фундаменты свайные забивные железобетонные цельно сплошного квадратного
сечения по ГОСТ 19804,1-79
Рис. 7.2 Свая
Боковую поверхность ростверка обмазывают эмалью КО-174 по ТУП93-67 в 2
слоя. Эмаль наносят на очищенную сухую поверхность. Второй слой наносят через
30 минут после первого. Забивку производится трубчатым дизельмолотом С 996,
величина остаточного отказа свай не более 1,297 см.
Горизонтальная гидроизоляция выполняется в двух уровнях на-0,350 из двух
слоёв гидроизола на битумной мастике и на -2,140 - 30мм. цементного раствора
М-100. Вертикальная гидроизоляция - обмазка горячим битумом на 2 раза.
Стены и перегородки
Наружные и внутренние стены запроектированы из кирпича КР 75/1650/15
ГОСТ530-80 на цементно-песчаном растворе марки 25. Наружные стены уширенным
швом заполненного керамзитом f=500кг/м3,
пролитым цементно-песчаным раствором.
Проемы в кирпичных стенах перекрыты сборными железобетонными перемычками
по серии 1-138-10. Толщина наружных стен 380 и 510 мм. Толщина внутренних стен
250 мм.
Толщина горизонтального шва в кирпичной кладке 12 мм; толщина
вертикального шва 10мм. Перегородки кирпичные толщиной 80 - 120 мм из кирпича
марки 100 на растворе М25.
Перекрытие
Плиты перекрытий: сборные железобетонные многопустотные плиты перекрытия
Крыша и кровля
Кровля - чердачная, по масленым стропилам, с покрытием из
асбестоцементных листов.
Окна и двери
Окна деревянные с тройным остеклением со спаренными переплетами по серии
ГОСТ 16289-86.
ОРС 15-9
ОРС 15-12
ОРС 15-13,5
Двери деревянные глухие, и остекленные: ДГ 21-9цп;
ДГ 21-9цпл;
ДГ 21-9;
ДГ 21-9л;
ДГ 21-7п;
ДГ 21-7пл;
ДО 21-8п;
ДО 21-8пл;
ДО 21-13.
по сери1.136.10
Полы
В здании приняты полы из линолеума, половой рейки и керамической плитки
(см. экспликацию полов, табл. 7.3).
Отмостка
Отмостка устанавливается по всему периметру здания из асфальтобетона на
уплотненном щебне, грунте шириной 1000мм., под балконами 1200мм.
8. Отделка помещения
Наружная отделка
Отделка цоколя производится штукатуркой "под шубу".
Фасады здания отделываются отборным красным кирпичом под расшивку швов.
Внутренняя отделка
Отделку стен и потолков помещений см. табл. № "Ведомость отделки
помещений".

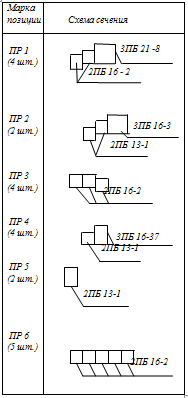

Таблица 7.2 Ведомость перемычек
Таблица 7.3 Ведомость отделки помещения

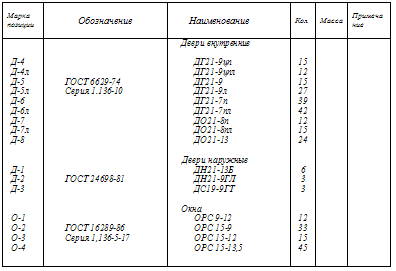

Таблица 7.4 Спецификация столярных изделий

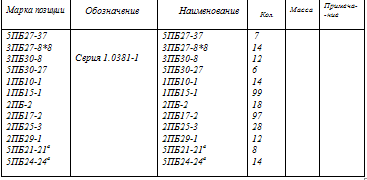

Таблица 7.5 Спецификация сборных бетонных изделий

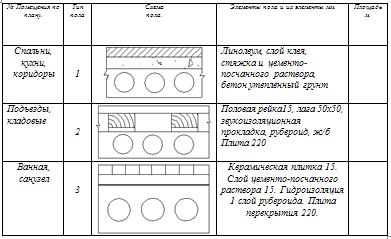

Таблица 7.6 Экспликация полов
