Введение

Теория автоматического управления изучает вопросы линейных и нелинейных систем автоматического управления, основные методы их анализа и синтеза

Целью курсовой работы является освоение навыков синтеза линейных систем автоматического управления, наиболее широко используемых в настоящее время на практике, а также сравнения характеристик синтезированной САУ при скачке управляющего воздействия и линейном во времени изменении возмущающего воздействия.

Технические данные ДПТ НВ типа 2ПФ-200МУ4

Номинальный вращающий момент M_н = 127,5 Н·м

Номинальная частота вращения n_н = 2200 об/мин

Номинальная мощность P_н = 30 кВт

Номинальный ток якоря I_н = 74 А

Номинальное напряжение U_н = 440 В

Номинальный магнитный поток возбуждения Ф_н = 12,5 мВб

К.П.Д. η = 90 %

Момент инерции J = 0,25 кг·м²

Часовая мощность P_ч = 32 кВт

Максимальный вращающий момент М_max = 510 Н·м

Максимальная частота вращения n’_max = 2500 об/мин

Максимальная частота вращения за счёт ослабления поля n’’_max = 3500 об/мин

Максимальное ускорение ε = 2040 рад/с²

Тепловая постоянная времени Т_Т = 15,06 мин

Электромеханическая постоянная времени Т_м = 14,06 мс

Электромагнитная постоянная времени Т_э = 21,56 мс

Число витков обмотки якоря W_я = 222

Активное сопротивление обмотки якоря R_я = 0,106 Ом

Активное сопротивление обмотки дополнительных полюсов R_д.п = 0,061 Ом

Индуктивность обмотки якоря L_я = 3,6 мГн

Число витков обмотки возбуждения W_в = 1000/550

Активное сопротивление обмотки возбуждения R_в = 46/13,1Ом

К_м = 1,75 Н·м/А

К_е = 0,18 В·мин/об

Задание

. По техническим данным двигателя постоянного тока независимого возбуждения типа 2ПФ-200МУ4 выбрать комплектный реверсивный преобразователь типа БТУ3601.

. Составить силовую схему и схему замещения силовой части электропривода (ЭП).

. Приняв, что привод работает как регулируемый источник момента, дать математическое описание процессов в электрической и механической частях привода.

. На базе математического описания получить передаточные функции звеньев привода.

. Составить структурную схему привода.

. Получить передаточную функцию объекта регулирования, на основе которой построить её ЛАЧХ, желаемую ЛАЧХ замкнутой системы и получить ЛАЧХ регулятора тока (РТ).

. Определить передаточную функцию РТ, найти её параметры и составить электрическую схему регулятора.

. Используя Matlab, составить математическую модель ЭП и выполнить моделирование:

а) при скачке управляющего воздействия;

б) при линейном во времени изменении возмущающего воздействия (скорости ω).

9. Предложить способ компенсации возмущающего воздействия, проведя соответствующее моделирование.

реверсивный преобразователь двигатель электропривод

Выполнение

. По техническим данным двигателя постоянного тока независимого возбуждения типа 2ПФ-200МУ4 (U_{я н} = 440. В, n_н = 3150 об/мин) выбрать комплектный реверсивный преобразователь типа БТУ3601.

Максимальное напряжение E_d0 =1,35U_cл == 513 В.

Напряжение управления СИФУ U_у = 10 В.

С_н = К_м = 1,75 Нм/А.

Номинальная скорость вращения ротора

ω_н=с^-1.

Полное сопротивление горячего якоря

_{Я.горяч.} = Ом.

Комплектный реверсивный преобразователь типа БТУ3601 40 4 7 П 04.

- номинальный выпрямленный ток, А;

- 460 В - номинальное выпрямленное напряжение, В;

- 380 В; 50 Гц - напряжение питания цепей управления;

П - диапазон регулирования скорости 1:1000;

- климатическое исполнение и категория размещения по ГОСТ 15150-69 (УХЛ4, 04).

. Составить силовую схему и схему замещения силовой части электропривода (ЭП).

Рис. 3. Силовая схема ЭП

Рис. 4. Схема замещения силовой части ЭП

3. Приняв, что привод работает как регулируемый источник скорости, дать математическое описание процессов в электрической и механической частях привода.

e_П =;

E = KФ_нω = С_нω_н = ;

М_н = К_мI_я = С_н I_я =;

К_П =

R_я∑ = R_я + R_эпр.

R_эпр = 2R_T + 0,955X_Т = 2R_э1.

R_T = R_P ≤ 0,05R_Я.гор = Ом.

где m = 6 - пульсность схемы; γ = 4° - угол коммутации.

При α = 20°: X_Т = Ом;

При α = 90°: X_Т = Ом.

Примем X_Т = Ом.

_Т = тогда

L_яц = L_я + 2L_T =0,0036 + 2*0,000806 =5,212 мГн.

R_эпр = 2R_T + 0,955X_Т = Ом.

R_я∑ = R_я + R_эпр. = 0,5 + 0,2917= 0,7917 Ом.

Постоянная времени якорной цепи

_я = с.

Механическая характеристика

β =

J_∑=1,25J_ЭД = кгм².

Т_М =

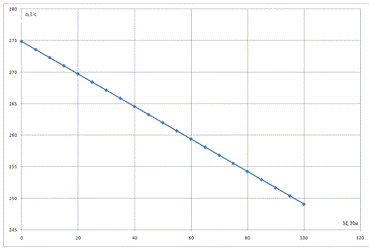

Рис. 5. Механическая характеристика

. На базе математического описания получить передаточные функции звеньев привода.

_max =2,5I_ян =

К_ОТ =

U_ЗТ.max = 10 В.

е_П(p) - C_Hω(p) = R_яцi_я(p) + L_яцi_я(p)p.

;

К_ОС =

5. Составить структурную схему привода с регуляторами тока (РТ)

Рис. 6. Структурная схема ЭП

. Получить передаточную функцию объекта регулирования, на основе которой построить её ЛАЧХ, желаемую ЛАЧХ замкнутой системы и получить ЛАЧХ регулятора тока (РТ).

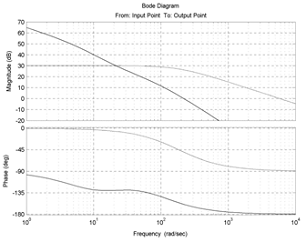

Рис. 7 ЛАЧХ объекта регулирования, желаемая ЛАЧХ замкнутой системы

Рис. 8 ЛАЧХ регулятора тока

7. Определить передаточную функцию РТ, найти её параметры и составить электрическую схему регулятора.

Передаточная функция регулятора тока имеет вид ПИ-регулятора

_РТ(p) = K_РТ + α_МТ = 2.Т_μ = 0,005 с.

Т_ит =

К_РТ =

W_РТ(p) = 0,22 + .

Выбор параметров:

С_ос = 2 мкФ;

R_ос =кОм.

R_вх = кОм.

Рис. 7. Электрическая схема ПИ-регулятора

Выбор элементов схем РТ :

Операционные усилители: К153УД1; U_ил = 15 В; К_р = 15000; f₁ = 1 МГц.

Конденсатор: К10-50; С_ос = 2 мкФ; U_н = 10 В.

Стабилитроны: V1 и V2: КС210Ц; r_cт = 200 Ом; P_max = 150 мВт; U_cт.min = 2,5 В; U_ст.max = 10,5 В. Резисторы: тип МЛТ

Для РТ: R_ос = 15 кОм; R_вх = 68,4 кОм; P_H = 0,125 Вт.

. Используя Matlab, составить математическую модель ЭП и выполнить моделирование:

Напряжение задающего тока равно U_ЗТ = 10 В. Напряжение ограничителя РТ меняется в пределах ±10 В, а ограничителя, стоящего после ТП, в пределах 513*cos20 = ±482 В.

а) при скачке управляющего воздействия;

Рис. 9. Структурная схема ЭП при управляющем воздействии

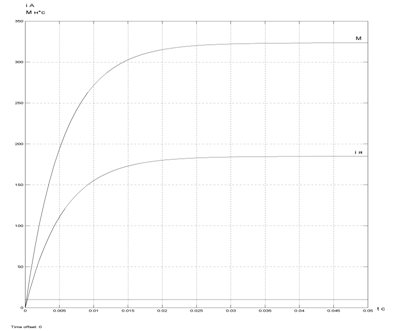

Рис. 10. График M(t) i(t) скачке управляющего воздействия U_ЗТ = 10 В, для случая ω_ф=0

б) при линейном во времени изменении возмущающего воздействия (скорости ω).

Рис. 11. Структурная схема ЭП при линейном во времени изменении возмущающего воздействия (скорости ω) без положительной обратной связи по ЭДС

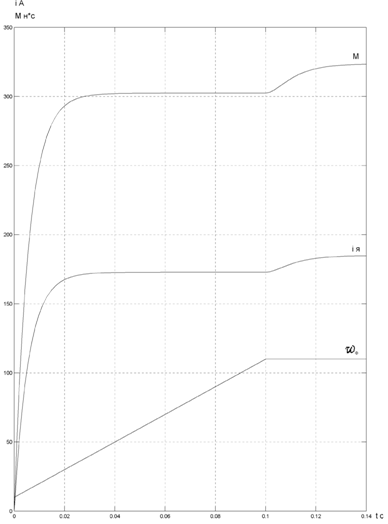

Рис. 12. График M(t), i_я(t), ω_ф (t) при линейном во времени изменении скорости для случая ω_нач =50 1/с ; ε=10000 1/с² ;

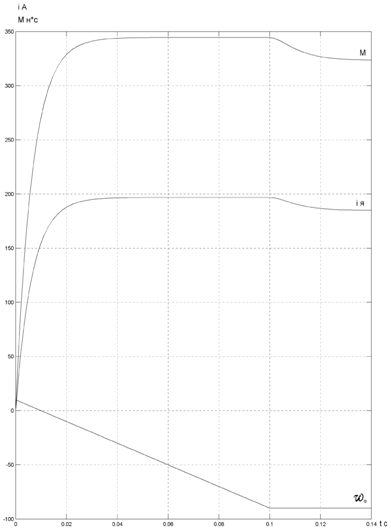

Рис. 13. График M(t), i_я(t), ω_ф (t) при линейном во времени изменении скорости для случая ω_нач =50 1/с ; ε = -1000 1/с²

9. Предложить способ компенсации возмущающего воздействия, проведя соответствующее моделирование.

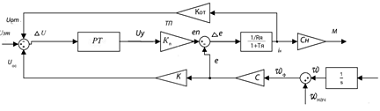

Рис. 14. Структурная схема ЭП при линейном во времени изменении возмущающего воздействия (скорости ω) с коррекцией по ЭДС

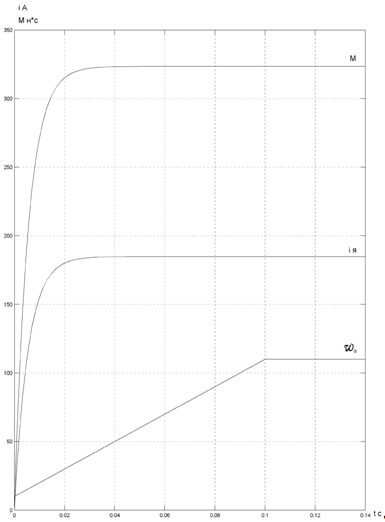

Рис. 15. График M(t), i_я(t), ω_ф (t) при линейном во времени изменении скорости с коррекцией по ЭДС, для случая ω_нач =50 1/с ; ε=10000 1/с² ;

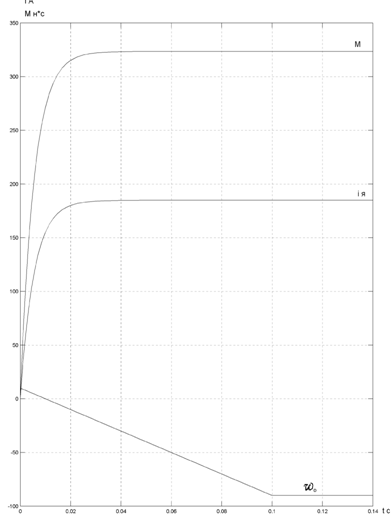

Рис. 16. График M(t), i_я(t), ω_ф (t) при линейном во времени изменении скорости с коррекцией по ЭДС, для случая ω_нач =50 1/с ; ε = -1000 1/с²

Заключение

При сравнении ЭП при различных возмущающих воздействиях сделаны следующие выводы:

При скачке возмущающего воздействия в ЭП переходный процесс тока якоря и момента происходит в течение 0.03с.

При линейном во времени изменении возмущающего воздействия (скорости ω), происходит увеличение тока якоря и момента во время увеличения скорости ω_Ф и уменьшение тока якоря и момента во время уменьшения скорости ω_Ф

При помощи введения коррекции по возмущающему воздействию (скорости ω) через звено W_k(p)=1/(PT) и усилитель 1/K добились снижения ошибки от действия этого воздействия.
