Электроснабжение завода

Расчетно-пояснительная записка к курсовому проекту

Электроснабжение завода сельскохозяйственного машиностроения

Исходные данные

Электроснабжение завода сельскохозяйственного машиностроения

Выполнить проект электроснабжения завода сельскохозяйственного машиностроения в объеме, указанном во введении. Завод расположен на Средней Волге. Генплан завода представлен на рис. 1, сведения об установленной мощности электроприемников и другие данные приведены в табл. 1,2,3.

электрический замыкание трансформатор

Таблица 1

№ п/п	Наименование цеха, отделения, участка	Установленная мощность Р_Н электроприемников напряжением 0,4кВ, кВт	Приведенное число электроприемников, n_э
1	Станция балансировки	934	13
2	Кузнечно-прессовый цех	1794	9
3	Механосборочный цех №1	3050	24
4	Механосборочный цех №2	4171	29
5	Химико-термический цех	1483	25
6	Насосная	750	12
7	Компрессорная	735	8
8	Термический цех	2403	31
9	Цех тракторных агрегатов №1	2453	138
10	Цех тракторных агрегатов №2	2050	150
11	Цех нагнетателей	3554	50
12	Столовая	219	16
13	Заводоуправление	70	13
14	Цех испытания двигателей	3313	50
15	Ремонтно-механический цех	399	23
16	Механический цех	2850	104

Таблица 2

№ п/п	Наименование цеха, отделения, участка	Вид высоковольтных электроприемников	Установленная мощность одного электроприемника, кВт	Кол-во электроприемников	Напряжение электроприемников, кВ
2	Компрессорная	Синхронные ЭД	1600	4	10

Таблица 3

№ задания	Расстояние от предприятия до подстанции	Существующие уровни напряжений U₁ и U₂ на подстанции энергосистемы, кВ	Мощность короткого замыкания на шинах подстанции энергосистем S_k, MBA		Стоимость эл. энергии (по двухставочному тарифу)		Наивысшая температура,°С.		Коррозионная активность грунта предприятия.	Наличие блуждающих токов в грунте предприятия.	Наличие колебаний и растягивающих усилий в грунте предприятия.
			на напряжении		За 1 кВт максимальной нагрузки, руб. за год	За 1 потребленный кВт B ч, коп.	Окружающего воздуха	Почвы на (глубине 0,7 м).
			U₁	U₂
2	5	35 и 110	800	4000	36	0,9	22,6	12	Высокая	Есть	Есть значит. ус.

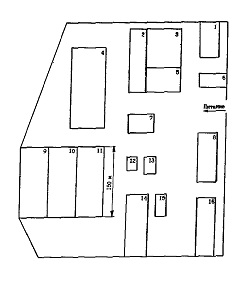

Рис. 1

Введение

Система электроснабжения промышленных предприятий, состоящая из сетей напряжением до 1000 В и выше, трансформаторных и преобразовательных подстанций, служит для обеспечения требований производства путем передачи электроэнергии от источника питания к месту потребления в необходимом количестве и соответствующего качества в виде переменного тока, однофазного или трехфазного, при различных частотах и напряжениях, и постоянного тока.

Система электроснабжения промышленного предприятия является подсистемой энергосистемы, обеспечивающей комплексное электроснабжение промышленных, транспортных, коммунальных и сельскохозяйственных потребителей данного района. Энергосистема в свою очередь рассматривается как подсистема единой энергетической системы страны. Система электроснабжения промышленного предприятия является технологической подсистемой производства данного предприятия, которая предъявляет определенные требования к электрооборудованию.

Стоимость электрической части предприятий составляет в среднем 7% от общей суммы капиталовложений в промышленность. Каждое промышленное предприятие находится в состоянии непрерывного развития: вводятся новые производственные площади, повышается использование существующего оборудования или старое оборудование заменяется новым, более производительным и мощным, изменяется технология и т.д. Система электроснабжения промышленного предприятия (от ввода до конечных приемников электроэнергии) должна быть гибкой, допускать постоянное развитие технологии, рост мощности предприятий и изменение производственных условий. Это отличает систему распределения электроэнергии на предприятиях от районных энергосистем, где процесс развития также имеет место, однако места потребления электроэнергии и формы ее передачи более стабильны.

Технический паспорт предприятия

1. Суммарная установленная мощность электроприемников предприятия напряжением ниже 1000 В: 9744,14 кВт.

2. Суммарная установленная мощность электроприемников предприятия напряжением выше 1000 В: 361,2 кВт.

. Категория основных потребителей по надежности электроснабжения: 2.

. Полная расчетная мощность на шинах ГПП: 15603,7 кВА.

. Напряжение внешнего электроснабжения: 110 кВ.

. Мощность короткого замыкания в точке присоединения к энергосистеме питающих предприятие линий: 4000 МВА.

. Расстояние от предприятия до питающей подстанции энергосистемы и тип питающих линий: 5 км, воздушная линия.

. Количество, тип и мощность трансформаторов ГПП: 2 трансформатора ТДН-16000 МВА.

. Напряжение внутреннего электроснабжения предприятия: 10 кВ.

. Типы ячеек распределительного устройства ГПП и высоковольтных РП предприятия: КРУ марки К-63-У3.

. Количество цеховых ТП: 10.

1. Расчет электрических нагрузок по предприятию

Расчет электрических нагрузок проводим по методу упорядоченных диаграмм.

Для каждого цеха предприятия определяем:

. среднюю активную мощность за наиболее загруженную смену:

где - установленная мощность электроприемников напряжением 0,4 кВ, кВт;

- групповой коэффициент использования;

. среднюю реактивную мощность за наиболее нагруженную смену:

где - соответствует групповому коэффициенту мощности;

. по упорядоченным диаграммам определяют коэффициент максимума:

;

. расчетную активную нагрузку:

;

. расчетную осветительную нагрузку:

где - удельная мощность светильников, Вт/м;

- площадь цеха;

. расчетная реактивная нагрузка:

при ;

. полная расчетная нагрузка:

Результаты расчетов сводим в таблицу 4

Таблица 4. Результаты расчетов

№ п/п	Наименование цехов и узлов СЭСПП	, кВт, кВт, кВт, квар, кВт, кВт, кВт, кВт, кВА
	Нагрузка 0,4 кВ
1	Станция балансировки	934	71,85	13	0,3	0,6/1,3	280,2	364,26	1,52	425,9	12,94	438,84	364,3	560,43
2	Кузнечнопрессовый цех	1794	199,3	9	0,17	0,65/1,17	304,98	356,83	1,47	448,32	17	465,35	392,5	595,9
3	Механосборочный цех №1	3050	127	24	0,13	0,45/1,98	396,5	785	1,29	511,5	21,43	532,92	785	937
4	Механосборочный цех №2	4171	143,8	29	0,13	0,6/1,3	542,23	1073,6	1,25	677,8	47,3	725	1073,6	1270
5	Химико-термический цех	1483	59,3	25	0,75	0,7/1,02	1112,25	1445,9	1,08	1201,23	16,7	1217,920	1445,93	1880
6	Насосная	750	62,5	12	0,7	0,7/1,02	525	535,5	1,15	603,75	7,3	611	535,5	807
7	Компрессорная	735	91,9	8	0,7	0,6/1,3	514,5	524,8	1,2	617,4	8,9	626,3	577,3	845,24
8	Термический цех	2403	77,5	31	0,75	0,6/1,3	1802,25	2342,9	1,07	1928,4	23	1951,5	2342,93	3034,5
9	Цех тракторных агрегатов №1	2453	17,8	138	0,2	0,6/1,3	490,6	637,8	1,06	520	34,6	554,63	637,8	822,92
10	Цех тракторных агрегатов №2	2050	13,7	150	0,2	0,6/1,3	410	533	1,06	434,6	34,6	469,2	533	687,73
11	Цех нагнетателей	3554	71	50	0,2	0,8/0,75	710,8	924	1,08	767,7	34,6	802,3	924	1201,3
12	Столовая	219	13,7	16	0,5	0,6/1,3	109,5	82,13	1,03	112,8	3,44	116,3	82,13	139,52
13	Заводоуправление	70	5,4	13	0,2	0,6/1,3	18,2	1,07	15	4,6	19,55	18,2	23,6
14	Цех испытания двигателей	3313	66,3	50	0,2	0,6/1,3	662,6	861,4	1,11	735,5	22,7	758,2	861,4	1132,7
15	Ремонтно-механический цех	399	17,35	23	0,2	0,6/1,3	79,8	103,74	1,47	117,3	5,7	123	103,74	156,6
16	Механический цех	2850	27,4	104	0,2	0,6/1,3	570	741	1,1	627	18,74	645,74	741	970,7
	Итого по нагрузке 0,4 кВ	30228	5,4…400	695	0,49	0,6/1,3	8525,21	11330,2	1	9744,14	313,56	10057,7	11418,4	15064,5
	Нагрузка 10 кВ
17	Компрессорная	1600	400	4	0,7	0,7/1,02	280	364	1,29	361,2	8894,6	9255,76	400,4	539,25
	Итого по нагрузке 10 кВ	1600		4	0,7	?	280	364	1	361,2	8894,6	9255,76	400,4	539,25
	Итого по предприятию	31828	5,4…400	699	0,55	?	8805,21	11694,2	1	10105,34	9208,12	19313,5	11818,74	15603,7

2. Расчет картограммы электрических нагрузок предприятия

Правильный выбор места расположения источников питания в СЭС предприятия имеет большое значение для построения рациональной распределительной сети. Подстанции всех мощностей, напряжений и токов должны быть максимально приближены к центру электрических нагрузок (ЦЭН), подключаемых к ним. Это обеспечивает наилучшие технико-экономические показатели по расходу проводниковых материалов, потерям электроэнергии в распределительной сети, т.е. обеспечивает минимум приведенных затрат. Картограмма нагрузок представляет собой размещенные на генплане окружности, центры которых совпадают с центрами нагрузок цехов.

Масштаб генплана:

m = 0,05 км/см.

Получаемый масштаб:

кВт/км²,

где Р_н.м.- наименьшая мощность из всех цехов, кВт; R - визуально воспринимаемый радиус картограммы нагрузки, км.

Определяются радиусы окружности Ri активных нагрузок всех цехов для построения картограммы нагрузок, по формуле:

, км,

где Р_i - расчётная активная нагрузка i-го - цеха; m - масштаб для картограммы, кВт/км².

1. Для станции балансировки:

км, координаты для центра окружности (420; 478).

. Для кузнечно-прессового цеха:

км, координаты для центра окружности (262; 432).

. Для механосборочного цех №1:

км, координаты для центра окружности (321; 458).

4. Для механосборочного цеха №2:

км, координаты для центра окружности (160; 373).

. Для химико-термического цеха:

км, координаты для центра окружности (322; 392).

. Для насосной:

км, координаты для центра окружности (426; 383).

. Для компрессорной:

км, координаты для центра окружности (276; 290).

. Для термического цеха:

км, координаты для центра окружности (424; 232).

9. Для цеха тракторных агрегатов №1:

км, координаты для центра окружности (30; 166).

. Для цеха тракторных агрегатов №2:

км, координаты для центра окружности (99; 166).

. Для цеха нагнетателей:

км, координаты для центра окружности (169; 166).

. Для столовой:

км, координаты для центра окружности (258; 205).

. Для заводоуправления:

км, координаты для центра окружности (300; 200).

14. Для цеха испытания двигателей:

км, координаты для центра окружности (274; 70).

. Для ремонтно-механического цеха:

км, координаты для центра окружности (325; 113).

. Для механического цеха:

км, координаты для центра окружности (413; 62).

Центр электрических нагрузок (ЦЭН) предприятия является символическим центром потребления электрической энергии (активной мощности) предприятия, координаты которого находятся по формулам:

где Х_i, Y_i - координаты i - го цеха на генплане предприятия; Р_i - номинальная или расчетная мощность нагрузки.

Координаты центра электрических нагрузок:

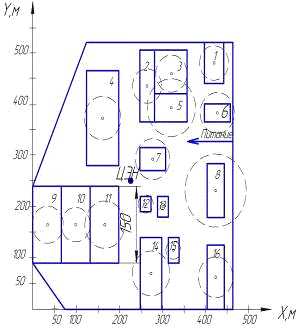

Следовательно, координаты ЦЭН (224,5; 251). На рисунке 2.1 показана картограмма электрических нагрузок предприятия. На ней видно, что размещение ГПП в ЦЭН невозможно, так как ЦЭН находится очень близко к зданию, поэтому сместим ГПП в сторону источника питания.

Рис.

3. Выбор числа, мощности и типа цеховых трансформаторных подстанций предприятия с учетом компенсации реактивной мощности.

№ цеха	Наименование цеха	Уд.плотность нагрузки s, кВА/м²	Расчетная активная нагрузка Р_Р, кВт	Категория надежности	Принято
					мощность тр-ров на ТП	число тр-ров на ТП	количество ТП
1,6	Станция балансировки	0,2	1029,65	2	1000	2	1
	Насосная	0,51		1
2,3	Кузнечнопрессовый цех	0,14	959,8	2	1000	2	1
	Механосборочный цех №1	0,18		2
4	Механосборочный цех №2	0,11	677,8	2	630	2	1
5	Химико-термический цех	0,52	1201,23	2	1000	2	1
7	Компрессорная	0,44	617,4	1	630	2	1
8	Термический цех	0,54	1928,4	2	1600	2	1
9,10	Цех тракторных агрегатов №1	0,1	954,6	2	1000	2	1
	Цех тракторных агрегатов №2	0,08		2
11	Цех нагнетателей	0,14	767,66	2	630	2	1
13, 14	Заводоуправление	0,027	750,48	2	630	2	1
	Цех испытания двигателей	0,2		2
12, 15, 16	Столовая	0,24	857,1	3	1000	1	1
	Ремонтно-механический цех	0,14		3
	Механический цех	0,2		3

Выбор напряжения, схемы внешнего электроснабжения и трансформаторов главной понизительной подстанции

Величина напряжения питания главной понизительной подстанции предприятия определяется наличием конкретных источников питания, уровнями напряжения на них, расстоянием от ГПП до этих источников, возможностью сооружения воздушных или кабельных линий для передачи электроэнергии и другими факторами.

Из всех возможных вариантов внешнего электроснабжения нужно выбрать оптимальный, то есть имеющий наилучшие технико-экономические показатели. Для этого, прежде всего, следует найти величину рационального напряжения, которую можно оценить по формуле Стилла

где Li - длина питающей ГПП линии; Р_РП - расчетная нагрузка предприятия на стороне низшего напряжения ГПП.

Расчетная (максимальная) нагрузка предприятия

Р_РП = Р_РН+ Р_РВ+ Р_ОСВ + ΔР_Т_Σ,

где Р_РН- расчетная активная низковольтная нагрузка всех цехов и других потребителей предприятия; Р_РВ- расчетная активная высоковольтная нагрузка предприятия; Р_ОСВ- расчетная активная нагрузка освещения предприятия, включающая внутрицеховое и наружное освещение; ΔР_Т_Σ - суммарные потери активной мощности в трансформаторах цеховых ТП.

Суммарные потери активной мощности в трансформаторах цеховых ТП:

где - число трансформаторов;

- мощность трансформатора;

;

Из существующих уровней напряжения на подстанции энергосистемы выбираем 110 кВ.

Полная расчетная нагрузка предприятия:

;

Допустимая номинальная мощность каждого трансформатора с учетом допустимой перегрузки в аварийном режиме определяется:

Потребляемая электроэнергия:

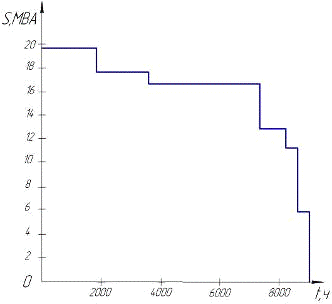

Продолжительность максимальной годовой нагрузки ГПП:

ч.

Коэффициент заполнения графика нагрузки ГПП:

Выбор типа, числа и мощности трансформаторов ГПП

На проектируемой ПС имеется один уровень напряжения 10 кВ, потребители I, II, III категорий, следовательно ПС должна иметь два трехфазных двухобмоточных трансформатора ТДН.

Для двухтрансформаторной ПС номинальная мощность трансформатора определяется:

Для дальнейшего рассмотрения выбираем два трансформатора:

1. ТДН - 10000/110/10

2. ТДН - 16000/110/10

Таблица

Тип	S_ном, МВА	Каталожные данные.
		U_ном обмоток, КВ		U_к, %	ΔР_к, кВт	ΔР_х, кВт	I_x, %	Цена, млн. руб.
		ВН	НН
ТДН - 10000/110	10	115	10,5	10,5	58	14	0,9	8
ТДН - 16000/110	16	115	10,5	10,5	85	18	0,7	14

Технико-экономический выбор рациональной номинальной мощности трансформаторов.

. ТДН - 10000/110/10

Находим приведенные потери мощности по формуле:

кВт

где коэффициент загрузки трансформатора:

;

Приведенные потери активной мощности трансформатора в режиме х.х.

где К_un - коэффициент изменения потерь;

Приведенные потери активной мощности К.З. трансформатора:

а потери реактивной мощности трансформатора в режиме К.З. (квар) из выражения

На основании расчетных годовых графиков нагрузки определяются потери электроэнергии в трансформаторе:

Расчетные данные по потерям электроэнергии в трансформаторах сведены в таблицу 2.2.

Таблица 2.2

i	, МВАТ_i, ч∆W_х_i, кВт.ч∆W_к_,_В_i, кВт.ч
1	2	1900	70300	2,04	436863,96
2	18372,9	2	1900	70300	1,84	355403,36
3	17352,2	2	3400	125800	1,74	568734,66
4	13269,3	2	900	33300	1,33	87958,55
5	11227,9	2	300	11100	1,12	20791,68
6	6124,3	2	360	13320	0,6	7160,4

2. ТДН - 16000/110/10

Находим приведенные потери мощности по формуле:

кВт

где коэффициент загрузки трансформатора:

;

Приведенные потери активной мощности трансформатора в режиме х.х.

где:

Приведенные потери активной мощности К.З. трансформатора:

а потери реактивной мощности трансформатора в режиме К.З. (квар) из выражения

На основании расчетных годовых графиков нагрузки определяются потери электроэнергии в трансформаторе:

Расчетные данные по потерям электроэнергии в трансформаторах сведены в таблицу.

Таблица

i	, МВАТ_i, ч∆W_х_i, кВт.ч∆W_к_,_В_i, кВт.ч
1	20414,36	2	1900	89680	1,28	263045,12
2	18372,9	2	1900	89680	1,15	212327,4
3	17352,2	2	3400	160480	1,085	338216,74
4	13269,3	2	900	42480	0,83	52390,845
5	11227,9	2	300	14160	0,7	12421,5
6	6124,3	2	360	16992	0,38	4392,648

Определяем стоимость годовых потерь электроэнергии в трансформаторах:

1) , руб.,

) , руб.,

стоимость электроэнергии;

Экономическая целесообразность выбора трансформатора определяется методом приведенных затрат:

где К - капитальные затраты на оборудование ПС (учитывается только стоимость трансформаторов ПС для рассматриваемых вариантов), руб.;

- нормативный коэффициент дисконтирования;

И - годовые эксплутационные издержки, руб.;

) - годовые отчисления, руб.;

) , руб.;

Исходя из того, что приведенные затраты на оба трансформатора примерно одинаковые, то окончательно выбираем более мощный трансформатор ТДН-16000/110/10.

. Расчет питающих линий

Электрические сети выполняются кабелями марки ААШв (алюминиевая жила и алюминиевая оболочка, с защитным покровом в виде выпрессованного шланга). Кабели прокладываются на эстакадах, т.к. на территории предприятия наблюдается высокая коррозионная активность грунта и наличие блуждающих токов.

Таблица

№ТП	Расчетный ток в кабельной линии в нормальном режиме	Сечение кабельной линии, по экономической плотности тока	Стандартное значение сечения токопроводящей жилы, мм
1,6	35
2,3	35
4	25
5	50
7	25
8	70
9,10	35
11	25
13, 14	25
12, 15, 16	35

5. Расчет токов короткого замыкания

а) б)

Рис. 5.1 Исходная схема (а), схема замещения (б)

Расчет тока трехфазного К.З.

МВА; МВА;

Сопротивления элементов схемы замещения в базисных единицах:

Энергосистема:

Воздушная линия напряжением 110 кВ:

Трансформатор мощностью 16 МВА:

Кабельная линия:

Синхронные ЭД:

Точка К1:

Подпитка КЗ со стороны синхронных двигателей незначительна (меньше 5% суммы токов других ветвей), следовательно, ей можно пренебречь.

;

кА.

где -ударный коэффициент.

Точка К2:

;

кА;

кА

кА.

где -ударный коэффициент.

Точка К3:

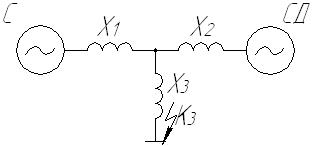

Рис. 5.2

;

Рис. 5.3

;

кА;

кА.

где -ударный коэффициент.

Точка К4:

Рис. 5.4

;

кА;

кА.

где -ударный коэффициент.

6. Выбор электрооборудования системы электроснабжения предприятия

Выбор электрических аппаратов и проводников на стороне высшего напряжения 110 кВ

Выбор выключателей на стороне 110 кВ.

Выключатели выбираются по следующим параметрам:

) Номинальному напряжению:

) Номинальному току:

) Отключающей способности:

а) на симметричный ток отключения:

б) на отключение апериодической составляющей тока К.З.:

в) по полному току К.З.

) Предельному сквозному току К.З. - на электродинамическую стойкость:

) Тепловому импульсу - на термическую стойкость:

Расчетные и каталожные данные

Выключатель ВГТ-110-40/2000У1
Расчетные данные	Каталожные данные


кА

Выбираем выключатель ВГТ-110-40/2000У1.

Выбор разъединителей на стороне 110 кВ.

Разъединители выбираются по следующим параметрам:

) Номинальному напряжению:

) Номинальному току:

3) Предельному сквозному току К.З. - на электродинамическую стойкость:

) Тепловому импульсу - на термическую стойкость:

Расчетные и каталожные данные

Разъединитель РНДЗ.1-110/630 У1
Расчетные данные	Каталожные данные

Выбираем разъединитель РНДЗ.1-110/630 У1 с приводом ПРН-110У1.

Выбор трансформатора тока на стороне 110 кВ.

Трансформатор тока (ТТ) выбирается по следующим условиям:

) Номинальному напряжению:

2) Номинальному длительному (рабочему) току:

) Электродинамической стойкости:

) Термической стойкости:

) Вторичной нагрузке:

Вторичная нагрузка трансформатора

Прибор	Тип	Нагрузка, ВА, фазы
		А	В	С
Амперметр	Э-335	0,5	-	-
Итого		0,5	-	-

Принимаем стандартное сечение медной жилы 2,5

Расчетные и каталожные данные

Трансформатор тока ТВТ110-1-1000/1 У1
Расчетные данные	Каталожные данные

Выбираем трансформатор тока ТВТ110-1-1000/1 У1.

Выбор электрических аппаратов и проводников на стороне низшего напряжения 10 кВ

На стороне 10 кВ устанавливаем камеру комплектного распределительного устройства выкатного исполнения К-63-У3.

Технические характеристики камеры К-63-У3

Параметр	К-63-У3
Номинальное напряжение, кВ	6/10
Номинальный ток выключателя, А	2500
Номинальный ток выключения выключателя, кА	20
Ток термической стойкости, кА	20
Время протекания тока термической стойкости, с	3
Ток электродинамической стойкости, кА	51
Тип вакуумного выключателя	ВВ/TEL
Тип трансформатора тока	ТЛК
Тип трансформатора напряжения	ЗНОЛ.06-10У3

Проверка выключателя на стороне 10 кВ.

Выключатели проверяются по следующим параметрам:

) Номинальному напряжению:

) Номинальному току:

) Отключающей способности:

а) на симметричный ток отключения:

б) на отключение апериодической составляющей тока К.З.:

в) по полному току К.З.

) Предельному сквозному току К.З. - на электродинамическую стойкость:

) Тепловому импульсу - на термическую стойкость:

Расчетные и каталожные данные

Выключатель ВВ/TEL - (6) 10-20/2500 У3
Расчетные данные	Каталожные данные


кА

Выключатель ВВ/TEL - (6) 10-20/2500 У3 подходит по параметрам.

Проверка трансформатора тока на стороне 10 кВ.

Трансформатор тока (ТТ) проверяется по следующим условиям:

) Номинальному напряжению:

) Номинальному длительному (рабочему) току:

) Электродинамической стойкости:

4) Термической стойкости:

) Вторичной нагрузке:

Вторичная нагрузка трансформатора

Прибор	Тип	Нагрузка, ВА, фазы
		А	В	С
Амперметр	Э-335	0,5	-	-
Ваттметр	Д-335	0,5	-	0,5
Варметр	Д-305	0,5	-	0,5
Счетчик активной энергии	САЧУ-И672М	2,5	-	2,5
Счетчик реактивной энергии	СРЧУ-И673М	2,5	-	2,5
Итого		6,5	-	6

Принимаем стандартное сечение 6

Расчетные и каталожные данные

Трансформатор тока ТЛК-10-1 У
Расчетные данные	Каталожные данные

Трансформатор тока ТЛК-10-1 У подходит по параметрам.

Проверка трансформатора напряжения на стороне 10 кВ.

Вторичная нагрузка трансформатора напряжения

Приборы	Тип приборов	Потребляемая мощность одной катушки, ВА	Число катушек	Число приборовОбщая потребляемая мощность
							P, Вт	Q, вар
Вольтметр	Э-335	2,0	1	1	0	2	2	-
Ваттметр	Д-335	1,5	2	1	0	1	3	-
Варметр	Д-305	1,5	2	1	0	2	3	-
Счетчик активной энергии	САЧУ-И672М	2,5	2	0,38	0,925	2	1,52	3,7
Счетчик реактивной энергии	СРЧУ-И673М	2,5	2	1	0	2	5	-
Итого							14,52	3,7

Трансформатор напряжения (ТН) проверяется по следующим условиям:

) Номинальному напряжению:

2) Вторичной нагрузке:

Трансформатор напряжения ЗНОЛ.06-10У3 подходит по параметрам, класс точности 0,5.

Выбор электрических аппаратов и проводников распределительных пунктов, на стороне низшего напряжения 10 кВ

На распределительных пунктах устанавливаем камеру комплектного распределительного устройства выкатного исполнения К-63-У3.

Проверка выключателя на стороне 10 кВ.

Выключатели проверяются по следующим параметрам:

) Номинальному напряжению:

) Номинальному току:

) Отключающей способности:

а) на симметричный ток отключения:

б) на отключение апериодической составляющей тока К.З.:

в) по полному току К.З.

) Предельному сквозному току К.З. - на электродинамическую стойкость:

) Тепловому импульсу - на термическую стойкость:

Расчетные и каталожные данные

Выключатель ВВ/TEL - (6) 10-20/2500 У3
Расчетные данные	Каталожные данные


кА

Выключатель ВВ/TEL - (6) 10-20/2500 У3 подходит по параметрам.

Проверка трансформатора тока на стороне 10 кВ.

Трансформатор тока (ТТ) проверяется по следующим условиям:

) Номинальному напряжению:

) Номинальному длительному (рабочему) току:

) Электродинамической стойкости:

) Термической стойкости:

) Вторичной нагрузке:

Вторичная нагрузка трансформатора

Прибор	Тип	Нагрузка, ВА, фазы
		А	В	С
Амперметр	Э-335	0,5	-	-
Ваттметр	Д-335	0,5	-	0,5
Варметр	Д-305	0,5	-	0,5
Счетчик активной энергии	САЧУ-И672М	2,5	-	2,5
Счетчик реактивной энергии	СРЧУ-И673М	2,5	-	2,5
Итого		6,5	-	6

Принимаем стандартное сечение 6

Расчетные и каталожные данные

Трансформатор тока ТЛК-10-1 У
Расчетные данные	Каталожные данные

Трансформатор тока ТЛК-10-1 У подходит по параметрам.

Проверка трансформатора напряжения на стороне 10 кВ.

Вторичная нагрузка трансформатора напряжения

Приборы	Тип приборов	Потребляемая мощность одной катушки, ВА	Число катушек	Число приборовОбщая потребляемая мощность
							P, Вт	Q, вар
Вольтметр	Э-335	2,0	1	1	0	2	2	-
Ваттметр	Д-335	1,5	2	1	0	1	3	-
Варметр	Д-305	1,5	2	1	0	2	3	-
Счетчик активной энергии	САЧУ-И672М	2,5	2	0,38	0,925	2	1,52	3,7
Счетчик реактивной энергии	СРЧУ-И673М	2,5	2	1	0	2	5	-
Итого							14,52	3,7

Трансформатор напряжения (ТН) проверяется по следующим условиям:

) Номинальному напряжению:

) Вторичной нагрузке:

Трансформатор напряжения ЗНОЛ.06-10У3 подходит по параметрам, класс точности 0,5.

Заключение

В данном курсовом проекте была спроектирована система электроснабжения завода сельскохозяйственного машиностроения. Был произведен расчет электрических нагрузок по предприятию; расчет картограммы электрических нагрузок предприятия; выбор числа, мощности и типа цеховых трансформаторных подстанций предприятия; выбор схемы внешнего электроснабжения трансформаторов главной понизительной подстанции; расчет токов короткого замыкания; выбор электрических аппаратов и проводников.

Список литературы

электрический замыкание трансформатор

1. Правила устройств электроустановок (ПУЭ). - С. - Пб.: - Энергоатомиздат, 2000 г.

2. Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок и потребителей. - М.: Энергоатомиздат, 1990.

. Липкин Б.Ю. Электроснабжение промышленных предприятий и установок. - М.: Высшая школа, 1990.

. Ермилов А.А. Основы электроснабжения промышленных предприятий. - М.: Энергия, 1983.

. Кудрин Б.И. Электроснабжение промышленных предприятий. - М.: Энергоатомиздат995.

. Мукосеев Ю.Л. Электроснабжение промышленных предприятий. - М.: Энергия, 1973.

. Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Учеб пособие для вузов. - М.: Энергоатомиздат, 1987.

. Справочник по проектированию электроснабжения/ Под ред. Ю.Г. Барыбина и др. - М.: Энергоатомиздат, 1990.

. Справочник по проектированию электрических сетей и электрооборудования/ Под ред. Ю.Г. Барыбина и др. - М.: Энергоатомиздат, 1991.

. Справочник по электроснабжению промышленных предприятий. Электрооборудование и автоматизация/ Под ред. А.А. Федорова и Г.В. Сербиновского. - М.: Энергоатомиздат. - 1986.

. Кнорринг Г.М. Справочная книга для проектирования электрического освещения. - Госэнергоиздат, 1968.

. Справочная книга по светотехнике/ Под ред. Ю.Б. Айзенберга. - М.: Энергатомиздат, 1995.

. Жежеленко И.В., Кротков Е.А., Степанов В.П. Методы вероятностного моделирования в расчетах характеристик электрических нагрузок потребителей. - Самар. гос. техн. ун-т. Самара, 2001.

. Иванов В.С., Соколов В.И. Режимы потребления и качество электроэнергии систем электроснабжения промышленных предприятий. - М.: Энергоатомиздат, 1987.

. Вагин Г.Я. Режимы электросварочных машин. - М.: Энергоатомиздат, 1985.

. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций. Справочные материалы для курсового и дипломного проектирования. Учеб. пособие для вузов. - Энергоатомиздат, 1989.

. Электротехнический справочник: В 3 т. Т. 3. В 2 кн. Кн.1. Производство и распределение электрической энергии (Под общ. ред. профессоров МЭИ: И.Н. Орлова (гл. ред.) и др. - М.: Энергоатомиздат, 1988.

. Двоскин Л.И. Схемы и конструкции распределительных устройств. - М.: Энергоатомиздат, 1985.

. Дорошев К.И. Комплектные РУ 6 - 35 кВ. - М.: Энергоатомиздат, 1982.

. Бондаренко М.А., Петунин П.И. Электроснабжение промышленных предприятий. Методические указания к курсовому проектированию для студентов спец. 0303. - Тольятти, 1987.

. Бондаренко М.А., Петунин П.И. Электроснабжение промышленных предприятий. Компенсация реактивной мощности в распределительных сетях. Методические указания к курсовому и дипломному проектированию для студентов спец. 0303. - Тольятти, 1988.

. Воробьев Г.В. и др. Электромагнитные переходные процессы в электрических системах. Методические указания к курсовому проектированию для студентов специальности 1004. - Тольятти, 1983.

. Салтыков В.М. Проектирование электрической части подстанций в энергосистемах: Учеб. пособие. - Тольятти: ТГУ, 2002.

. Руководящие указания по релейной защите. Защита понижающих трансформаторов и автотрансформаторов. - М: Энергоатомиздат, 1985.

. Салтыкова О.А., Вахнина В.В. Релейная защита понизительной подстанции: Учеб. пособие. - Тольятти, Кассандра, 2000.

. Ульянов С.А. Электромагнитные переходные процессы в электрических системах. - М.: Энергия, 1970.

. Шабад М.А. Расчеты релейной защиты и автоматики распределительных сетей. - М.: Энергоатомиздат, 1981.

. ГОСТ 27514 - 87. Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением выше 1 кВ. - М.: Издательство стандартов, 1988.

. ГОСТ 28249 - 93. Короткие замыкания в электроустановках переменного напряжения до 1 кВ. - М.: Издательство межгосударственных стандартов, 1994.

Электроснабжение завода

Электроснабжение завода

Введение

Рис.

3. Выбор числа, мощности и типа цеховых трансформаторных подстанций предприятия с учетом компенсации реактивной мощности.

Выбор напряжения, схемы внешнего электроснабжения и трансформаторов главной понизительной подстанции

Похожие работы на - Электроснабжение завода
