Микропроцессорная система и ее основные элементы

Оглавление

1. Задание к курсовому проекту

2. Общая структура системы

3. Формирование сигнала выбора модуля

4. Структура памяти

5. Организация ввода/вывода

5.1 Организация ПДП

5.2 Организация программируемого интервального таймера

5.3 Система прерываний

5.4 Реализация аппаратных интерфейсов вычислительных систем

6. Программное обеспечение

6.1 Начальная инициализация системы

6.2 Инициализация программируемых БИС

6.2.1 Программируемый контроллер ПДП

6.2.2 Программируемый интервальный таймер

6.2.3 Программируемый адаптер последовательного интерфейса

6.2.4 Программируемый контроллер прерываний

6.3 Подпрограммы обработки прерываний

7. Список используемой литературы

Приложение

1. Задание к курсовому проекту

В курсовом проекте необходимо разработать микропроцессорную систему (МПС) на основе однокристального 8-разрядного микропроцессора КР580ВМ80А. Основные характеристики системы заданы в таблице 1.

Таблица 1. Основные характеристики

2. Общая структура системы

Микропроцессорная система (МПС) представляет собой совокупность узлов, реализующих различные функции, связанные между собой шинами адреса, данных, управления, посредством которых происходит обмен информацией. В такой системе выделяются следующие основные элементы:

1   Блок процессора;

2   Схема начальной установки и формирования сигналов выбора устройств

3   устройство памяти для хранения программ и массивов данных, включающее в себя ОЗУ и ПЗУ;

4   устройства ввода - вывода, служащие для обмена информацией с ВУ.

5   для формирования временных интервалов используется программируемый интервальный таймер.

Центральным процессорным элементом является микропроцессор КР580ВМ80А.

Функциональное назначение выводов МП следующее:

А0 - А15 Выходы для вывода 16 разрядов адреса

GND Общий

D0 - D7 Вход. /выход. Двунаправленная шина данных.

RESET Вход. Установка в начальное состояние.

HOLD Вход запроса ПДП.

INT Вход запроса прерывания.

С1, С2 Вход тактовых сигналов.

INTE Выход разрешения прерываний.

DBIN Выход приема информации.

WR Выход выдачи информации.

SYNС Выходной сигнал синхронизации.

HLDA Выход. Подтверждение запроса ПДП.

RDY Вход. Сигнал готовность.

Интерфейс однокристального МП не обеспечивает его непосредственного соединения с системной магистралью. Для построения законченного модуля ЦП требуются дополнительные схемы: генератор тактовых импульсов (DD3), системный контроллер (DD2), буферные регистры (DD6, DD7).

Обслуживание входов С1, С2, READY, RESET взяла на себя микросхема КР580ГФ28 генератора тактовых импульсов. Выходной сигнал SYNC вводит синхронизацию его работы.

Вывод INT используется для организации прерываний блоком приоритетных прерываний.

Контакты HOLD и HLDA служат для перевода системы в режим ПДП.

Сигналы DBIN, WR поступают на системный контроллер на микросхеме КР580ВК28 для формирования системных управляющих сигналов, таких как чтение из памяти (MEMR), запись в память (MEMW), ввод информации (I/OR), вывод информации (I/OW), подтверждение прерывания (INTA).

Принципиальная схема процессорного ядра системы включает МП, СК и ГТИ. Схемы включения этих микропроцессорных ИС типовые, их рекомендуют справочники и технические условия по применению. Связи между процессором, системным контроллером и генератором определены их функциональным назначением и для всех вариантов заданий будут одинаковыми.

В этой схеме с помощью дополнительных элементов задаются следующие условия работы. Во-первых, тактовая частота генератора задается внешним кварцевым резонатором ZQ1 (конденсатор С2 корректирующий, подавляющий высокочастотные составляющие). Во-вторых, предполагается, что внешние устройства и память при обмене данными с микропроцессором не требуют тактов ожидания, т.е. могут работать также быстро, как и процессор, поэтому вход готовности RDYIN генератора тактовых импульсов, а через него и микропроцессора, соединен с источником питания +5В.

Резистор R2 ограничивает входной ток. Цепочка С1, R1 - типовая схема формирования импульса сброса нулевого уровня при замыкании ключа S1. Диод VD1 предохраняет вход ИС генератора от паразитных отрицательных импульсов, возникающих при переключении S1.

Системный контроллер помимо управляющих сигналов формирует и системную шину данных. Формирование системных (магистральных) шин необходимо потому, что нагрузочная способность выходов микропроцессора мала (2-3 входа ТТЛ-элемента). С целью увеличения нагрузочной способности шины адреса, считая, что проблему с шиной данных решает системный контроллер, в схему дополнительно вводят буферы (регистры или шинные формирователи) адреса.

микропроцессор программный модуль память

3. Формирование сигнала выбора модуля

Для дешифрации портов ввода-вывода используется ИС дешифратора 4-х разрядного кода (линии А4-А7) в активный низкий уровень на одной из 16-и выходных линий. Разрешение дешифрации возможно при обращении МП к портам ввода/вывода (низкий уровень на линиях IOR, IOW), а также при отсутствии цикла ПДП (низкий уровень на линии AEN).

Назначение сигналов CS на выходах дешифратора ВУ приведены в таблице 2.

Таблица 2 "Назначение сигналов ВУ"

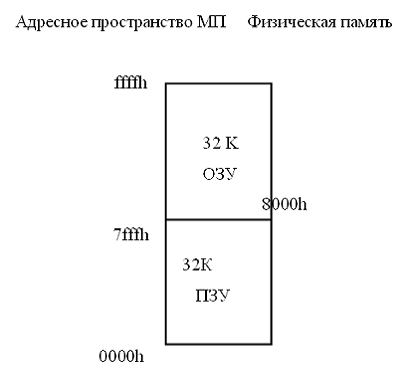

4. Структура памяти

Проектирование подсистемы памяти следует начинать с сопоставления объемов заданной памяти и размеров адресного пространства, прямо доступного из микропроцессора КР580ВМ80А. Объем этого адресного пространства определяется разрядностью программного счетчика, оно фиксировано и равно 64К. Если объем физически реализуемой памяти не превышает 64К, то дополнительных схемных решений для расширения адресного пространства не потребуется. Кроме того, следует учесть, что в задании часто указаны и адресные диапазоны, в которых должны быть размещены оперативная и постоянная память. Карта распределения памяти приведена на рисунке 3.

Согласно заданию объем оперативной памяти 32 Кb, объем ПЗУ 32 Kb. Данный объем памяти необходимо отобразить в адресное пространство в 64Kb. Адресное пространство процессора разделено на две части по 32 Kb для каждого типа памяти. Линия А15 осуществляет выбор памяти, к которой происходит обращение (RAM или ROM).

Для реализации ПЗУ объёмом 32 Кбайт используется 4 микросхемы M2732AF1 с организацией 8К х 8.

Оперативное запоминающие устройство объёмом 32 Кбайта выполнено на одной микросхем3 i51256 S/L с организацией 32К x 8.

5. Организация ввода/вывода

5.1 Организация ПДП

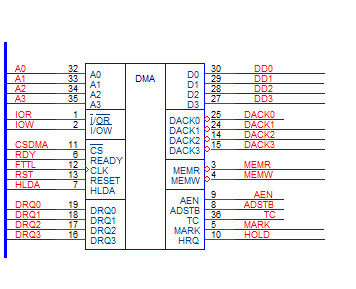

ПДП используется при обмене данных между внешними устройствами и основной памятью. Для организации режима ПДП используется контроллер ПДП КР580ВТ57, регистр фиксации старшего байта адреса К580ИР82.

Основные возможности КПДП КР580ВТ57:

·        Контроллер подключает 4 внешних устройства

·        Независимо программируются 4 канала обмена

·        Имеет фиксированные приоритеты обслуживания

·        Размер передаваемых данных 16Кбайт

·        Прямо доступно 64Кб памяти

Программно можно установить 3 режима: чтения, записи и верификации.

Контроллер построен по n-МДП технологии, имеет источник питания +5В. При программировании на входы RD и WR поступают сигналы IOR и IOW от системного контроллера. Линии A0-A3 используются для адресации внутренних регистров контроллера в режиме программирования и для выдачи соответствующих разрядов адреса в режиме ПДП.

При поступлении запроса на ПДП от внешнего устройства на вход контроллера, он выдает сигнал запроса HOLD, идущий к процессору. Процессор, получив этот запрос, переходит в режим ПДП, сообщая об этом сигналом HLDA. После этого, контроллер выдает на шину данных старшую часть адреса для области обмена и фиксирует ее в буферном регистре (КР580ИР82) сигналом ADSTB, после чего выдает сигнал AEN=1, который переводит выходы шинных формирователей в Z-состояние. Инверсный сигнал AEN (BUSEN) разрешает выдачу 8-и старших разрядов адреса буферным регистром на шину адреса. Далее контроллер работает в обычном режиме.

Программирование контроллеров ПДП осуществляется через порт с базовыми адресами 00h (линии A3-A0 отвечают за внутреннюю адресацию контроллера). Интерфейс с внешними устройствами представляет собой набор линий: запросов ПДП от внешнего устройства (DRQ0 - DRQ3) и сигнала готовности от внешнего устройства (READY), сигналов подтверждения (DACK0-DACK3), выходного сигнала последнего цикла (ТС), сигнала 128 байта (MARC), сигналов IOW и IOR, а также шины данных (D0 - D7). Все эти линии выведены на разъем Х5.

5.2 Организация программируемого интервального таймера

В качестве системного таймера-счетчика используется программируемый интервальный таймер КР580ВИ53. Микросхема выполнена по n-МОП технологии и имеет единственный источник питания +5В.

В состав БИС входят три 16-разрядных вычитающих счетчика. Связь ПИТ с микропроцессором осуществляется через двунаправленную 8-разрядную шину данных под управлением сигналов A0, A1, CSPIT, IOR и IOW. Перед началом работы каждый счетчик должен быть инициализирован посылкой слова состояния. Каждое слово состояния, за исключением операции защелки, сопровождается 1-2 байтами данных начального состояния счетчика. После этого начинается счет.

Входы GATE1. GATE0 подключены к источнику питания +5В. Канал 0 ПИТ используется как генератор синхроимпульсов для УСАПП 1, канал 1 используется как генератор синхроимпульсов для УСАПП 2. Канал 2 может использоваться программистом для различных целей. Для этого выходы ПИТ GATE2 и OUT2 выведены на разъем XS1.

5.3 Система прерываний

Источники запросов прерываний IRQ0-IRQ5 заняты системой:

Обработчики прерываний хранятся в ПЗУ и могут быть вызваны соответствующими источниками запроса.

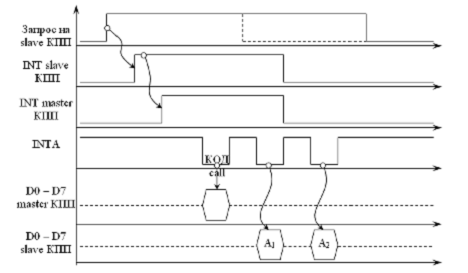

Временная диаграмма контроллера прерываний:

5.4 Реализация аппаратных интерфейсов вычислительных систем

Разрабатываемая схема содержит последовательный канал интерфейс RS-232С. Этот интерфейс построен на базе микросхемы КР580ВВ51. Эта микросхема предназначена для аппаратной реализации последовательного канала связи между процессором и внешним устройством (ВУ), способным поддерживать протокол обмена данными в последовательном коде с УСАПП.

Микросхема КР580ВВ51 принимает параллельный код от микропроцессора, преобразует его в последовательный поток данных с присоединением служебными битами и передает его в линию связи, а также выполняет обратное преобразование: принимает последовательный поток данных из линии связи и преобразует его в параллельный 8-разрядный код, одновременно выполняя ряд функций по контролю над правильностью приема данных. Программирование БИС позволяет выбирать один из режимов работы: синхронный или асинхронный, а также установить скорость передачи/приема, контроль на чётность (нечетность) и другие параметры работы.

В разрабатываемой микропроцессорной системе УСАПП программируется на асинхронный режим со скоростью передачи 1: 1, длиной символа 8 бит, с контролем на четность и числом стоп-битов, равным 2.

Назначение сигналов интерфейса RS-232 приведено в таблице:

Все сигналы RS-232 передаются специально выбранными двухполярными уровнями, обеспечивающими высокую помехоустойчивость связи.

5.5 Организация аналоговых каналов

Система имеет два 8-и разрядных АЦП, организованных на базе микросхем 12-и разрядного АЦП К572ПВ1, операционного усилителя К553УД2 (DA1), 8-и разрядного буферного регистра КР580ИР82.

АЦП - устройство, предназначенное для преобразования непрерывных, аналоговых сигналов в цифровой код. Связь с МП, как и для многих типов ВУ, осуществляется в режимах программного ввода-вывода или прерываний. Данные считываются с АЦП после завершения цикла преобразования. При организации режима обмена данными через АЦП, как правило, для преобразователя в системе выделяется несколько адресов. С каждым из адресов при управлении работой АЦП программным способом связана определенная операция: запуск АЦП, чтение данных или признаков и т.п.

На Рисунке 7 приведена схема включения 8 - разрядного АЦП. Для управления буферными регистрами введен дополнительный дешифратор, управляемый сигналами CSADC с основного дешифратора внешних устройств и IOR с выхода системного контроллера, а также адресной линией АB0. Дешифратор позволяет получить два дополнительных адреса для буферных регистров и требуется в тех случаях, когда у основного дешифратора ВУ нет свободных выходов (адресов) для выбора буферных регистров АЦП.

Запуск АЦП производится из программы при выполнении команды OUT port. В адресной части команды указывается адрес АЦП, назначенный устройству при составлении таблицы адресов ВУ. Внешний сигнал запуска АЦП по входу STB формируется схемой 2И-НЕ, на входы которой подаются сигналы CSADC (от дешифратора ВУ) и IOW (от системного контроллера). На вход тактовых импульсов STB преобразователя подаются синхроимпульсы микропроцессорной системы, которые формируются, например, программируемым интервальным таймером.

Следует отметить только, что частота синхроимпульсов не должна превышать максимально допустимое значение, установленное для выбранного типа АЦП.

Рисунок 7 - Схема включения 8 - разрядного АЦП.

6. Программное обеспечение

6.1 Начальная инициализация системы

Программа в ПЗУ рассчитана на то, что после сброса системы выполнение начинается с адреса 0000h. Программа инициализирует все устройства системы на установки, описанные ниже, устанавливает отображение первой страницы в окно ОЗУ (нулевая страница всегда отображена в память), устанавливает таблицу прерываний, вершину стека и инициализирует системные переменные. Инициализация заканчивается переходом на адрес С000h.

6.2 Инициализация программируемых БИС
